Запчасти Четра Т-20 - Ремонтный завод тракторов

Вкладка 1 - Заголовок: Оборудование бульдозерное

Вкладка 1 - Описание:

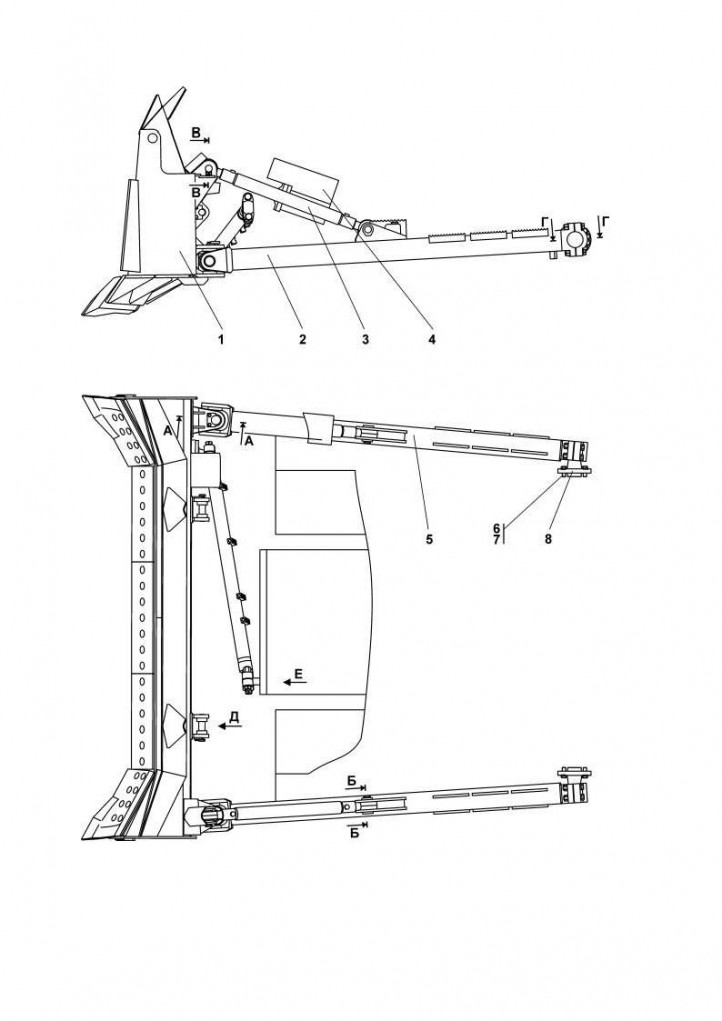

Оборудование бульдозерное полусферическое 012001-93-5СП (Лист1)

№	наименование	кат.номер	кол-во
1	Отвал	012001-93-21СП	1
2	Брус толкающий	012001-93-200СП	1
3	Раскос винтовой	011501-93-180СП	1
4	Гидросистема бульдозерного оборудования	012001-93-500СП	1
5	Брус толкающий	012001-93-200 -01СП	1
6	Болт	28 0927	16
7	Шайба	2501-93-4	16
8	Опора	012001-92-170СП	2

Оборудование бульдозерное полусферическое (Лист2)

№	наименование	кат.номер	кол-во
1	Болт М16-6g?30	28 0521	8
2	Шайба 16 ОТ		8
3	Ригель	ТМ2501-92-11	4
4	Палец	ТМ2501-92-1-01	2
5	Крестовина	ТМ2501-92-3	2
6	Ось	ТМ2501-92-2	2
7	Болт М12-6g?30		8
8	Шайба 12		8
9	Ригель	011501-93-5	4
10	Кольцо	011501-93-2	8
11	Палец	011501-93-1	4
12	Масленка 1.2Ц6хр		4
13	Заглушка	012001-92-2	2
14	Палец	ТМ2501-92-10	2

Вкладка 2 - Заголовок: Отвал

Вкладка 2 - Описание:

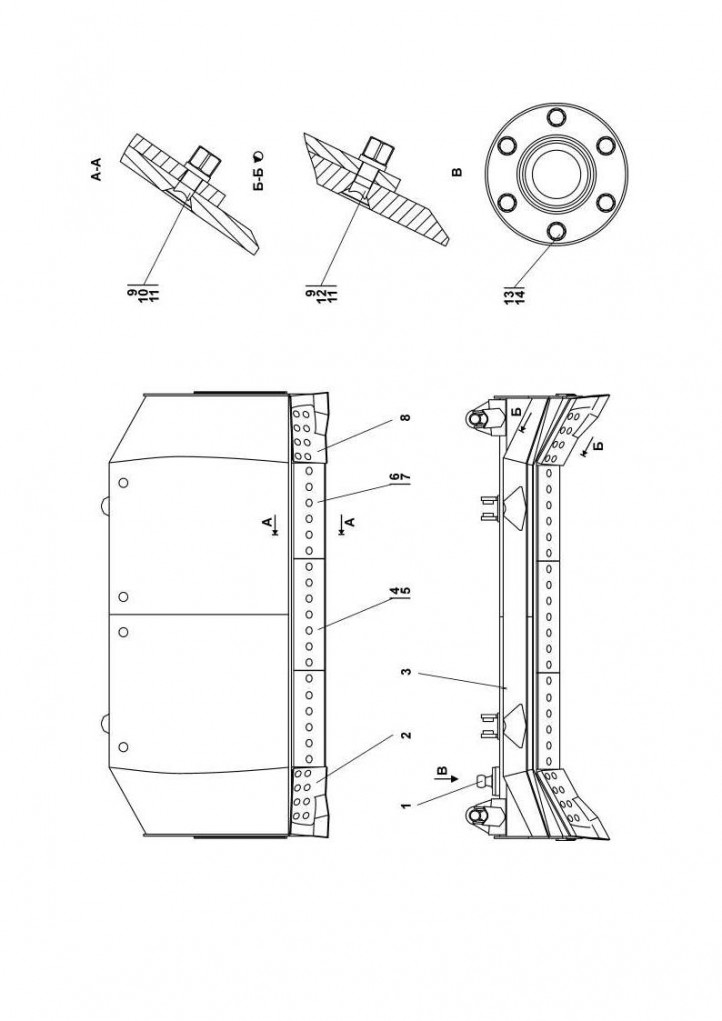

Отвал 012001-93-21СП

№	наименование	кат.номер	кол-во
1	Опора	2501-93-100СП	1
2	Нож угловой	3501-93-21-01	1
3	Отвал	012001-93-31СП	1
4	Нож средний	46-93-22-01	2
6	Нож средний	46-93-22	2
8	Нож угловой	3501-93-21	1
9	Шайба	2501-93-4	35
10	Болт	46-93-21-02	19
11	Гайка	30 0415-01	35
12	Болт	46-93-21	16
13	Болт 3М24?2-6g?55		6
14	Шайба 24Т		6

Вкладка 3 - Заголовок: Гидросистема бульдозерного

Вкладка 3 - Описание:

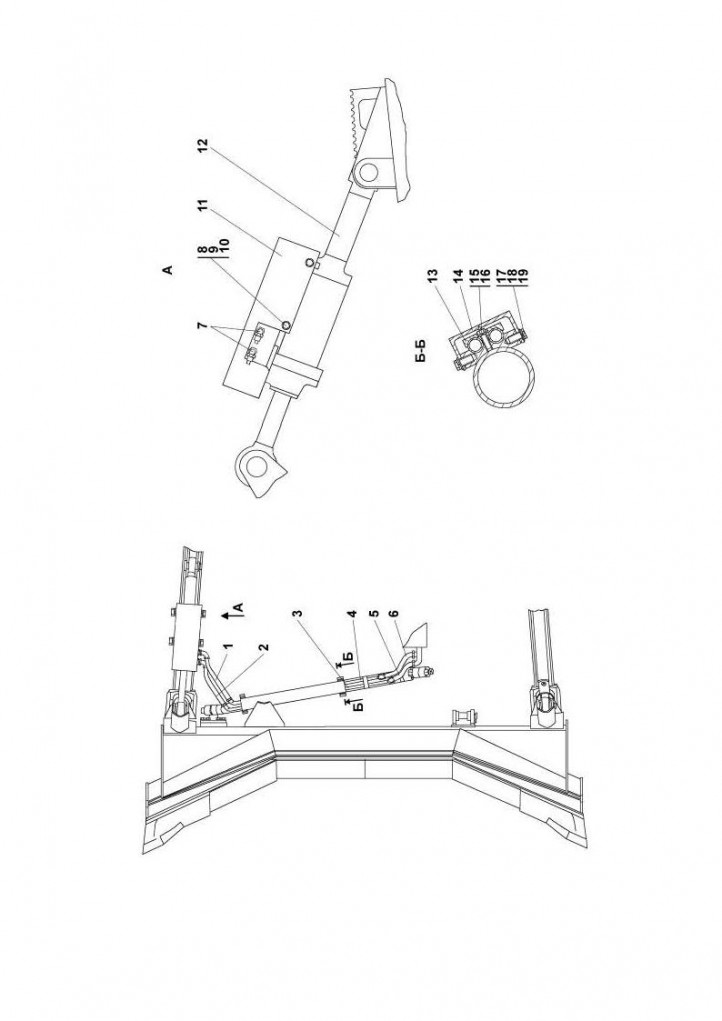

Гидросистема бульдозерного оборудования 012001-93-500СП

№	наименование	кат.номер	кол-во
1	Рукав высокого давления Ф16 армированный	012001-93-512-03СП	1
2	Рукав высокого давления Ф16 армированный	012001-93-512-02СП	1
3	Трубопровод	011101-93-570-02СП	1
4	Трубопровод	011101-93-570СП	1
5	Рукав высокого давления Ф16 армированный	012001-93-512-05СП	1
6	Рукав высокого давления Ф16 армированный	012001-93-512-04СП	1
7	Угольник	46-26-314СП	1
8	Болт М20-6g?45		4
9	Шайба 20 ОТ		4
10	Шайба 20?4		4
11	Кожух	011501-93-509СП	1
12	Гидрораскос Ф160	011501-93-502СП	1
13	Планка	012001-93-636	3
14	Кожух	012001-93-515СП	1
15	Болт М10-6g?35		3
16	Шайба 10 ОТ		3
17	Болт М16?1,5-6g?35		4
18	Шайба 16 ОТ		4
19	Шайба 16		4

Вкладка 4 - Заголовок: Гидросистема рыхлительного

Вкладка 4 - Описание:

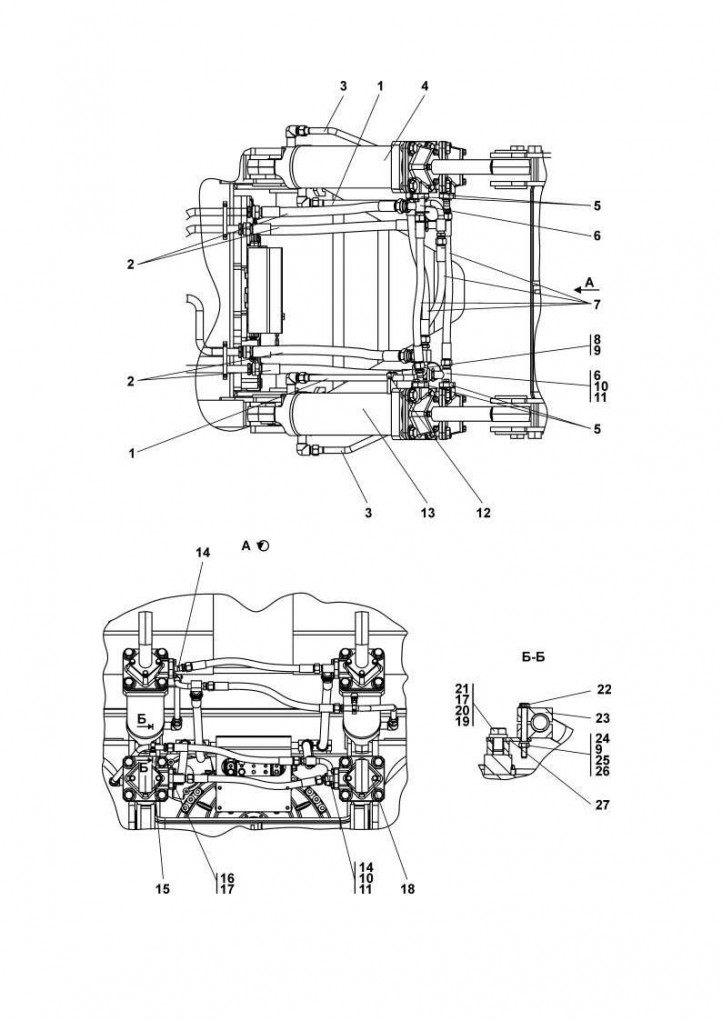

Гидросистема рыхлительного оборудования 012001-97-500СП

№	наименование	кат.номер	кол-во
1	Трубопровод	012001-97-514СП	2
2	Рукав Ф25	700-46-2112-14СП	4
3	Трубопровод	012001-97-515СП	2
4	Гидроцилиндр Ф 160	011501-97-502-05СП	1
5	фланец	012001-97-564	4
6	Трубопровод	012001-97-512СП	2
7	Рукав Ф20	011101-97-509-12СП	4
8	Болт М8-6g?40		4
9	Шайба 8Т		6
10	Кольцо защитное	2501-98-550	4
11	Кольцо 032-038-36-2-51-1668		4
12	Бугель	2501-98-501	2
13	Гидроцилиндр Ф 160	011501-97-502-03СП	1
14	Трубопровод	012001-97-513СП	2
15	Гидроцилиндр Ф 160	011501-97-502-06СП	1
16	Болт	28 0544	8
17	Шайба 16 ОТ		10
18	Гидроцилиндр Ф 160	011501-97-502-02СП	1
19	Шайба 16		2
21	Болт	28 0515	2
22	Болт М8-6g?75		2
23	Бугель	2501-98-593	2
24	Гайка М8		2
25	Шайба 8		2
26	Шайба	31 0150	2
27	Планка	012001-97-587	2

Вкладка 5 - Заголовок: Оборудование рыхлительное

Вкладка 5 - Описание:

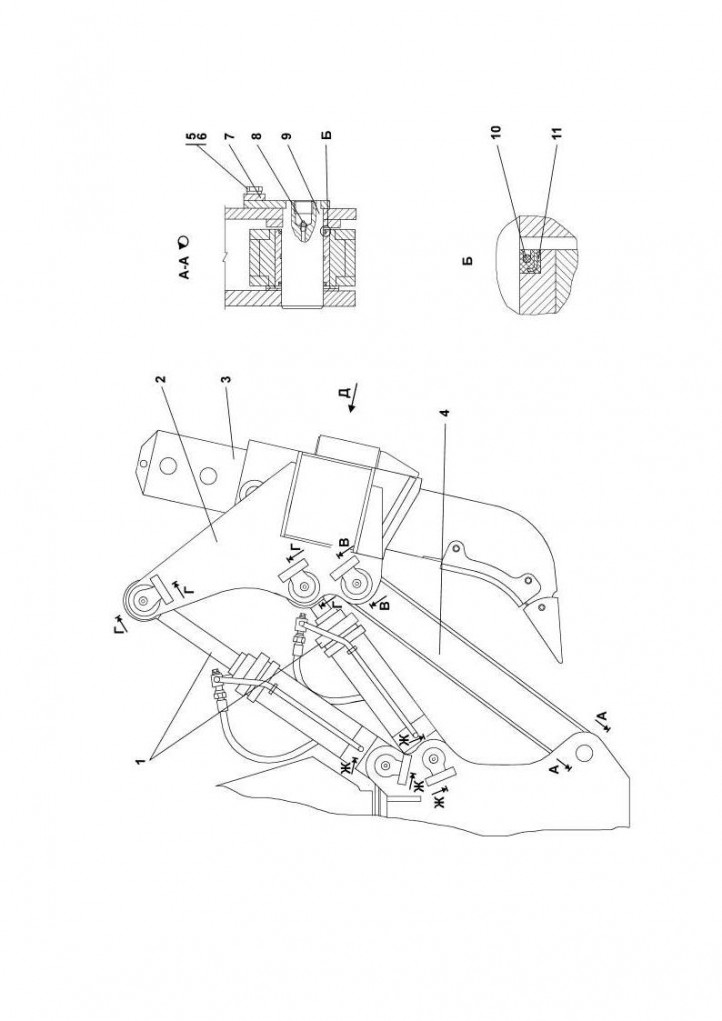

Оборудование рыхлительное 012001-98-1-01СП

№	наименование	кат.номер	кол-во
1	Гидросистема рыхлительного оборудования	012001-97-500СП	1
2	Балка рабочая	012001-98-60СП	1
3	Зуб	012001-98-120СП	1
4	Тяга	012001-97-40СП	1
5	Болт М16-6g?30		24
6	Шайба 16 ОТ		24
7	Планка	46-98-2	12
8	Масленка 1.2Ц6хр		12
9	Палец	012001-97-30СП	2
10	Кольцо 079-085-36-2-51-1668		8
11	Манжета	ТМ2501-11-20СП	8

Вкладка 6 - Заголовок: Зуб

Вкладка 6 - Описание:

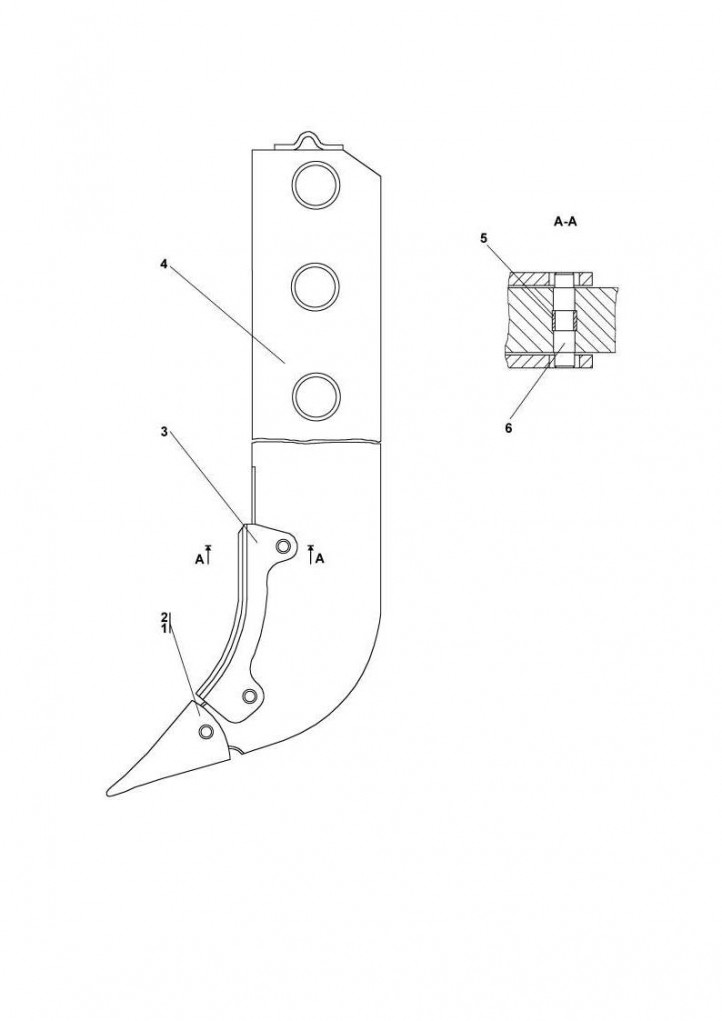

Зуб 012001-98-120СП

№	наименование	кат.номер	кол-во
1	Наконечник (допус-кается замена на поз.2)	46-98-187	1
2	Наконечник (допус-кается замена на поз.1)	2501-98-190СП	1
3	Накладка	2501-98-188	1
4	Стойка	012001-98-180СП	1
5	Кольцо	46-98-185	3
6	Палец	46-98-184	3

Характеристики

Вкладка 1 - Заголовок: Установка гидросистемы

Вкладка 1 - Описание:

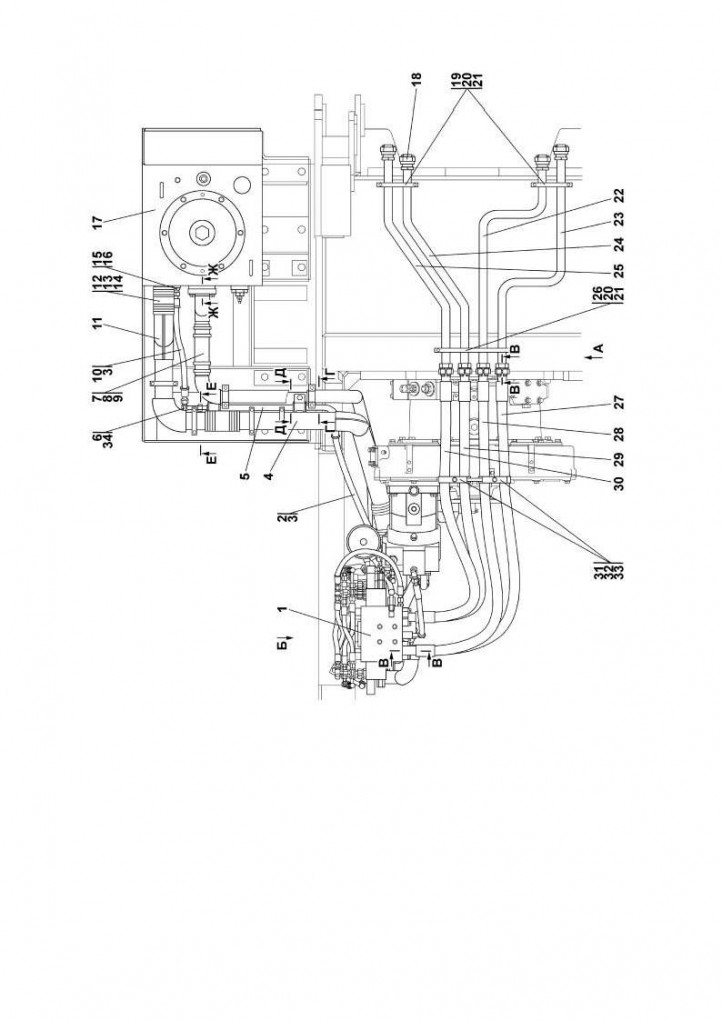

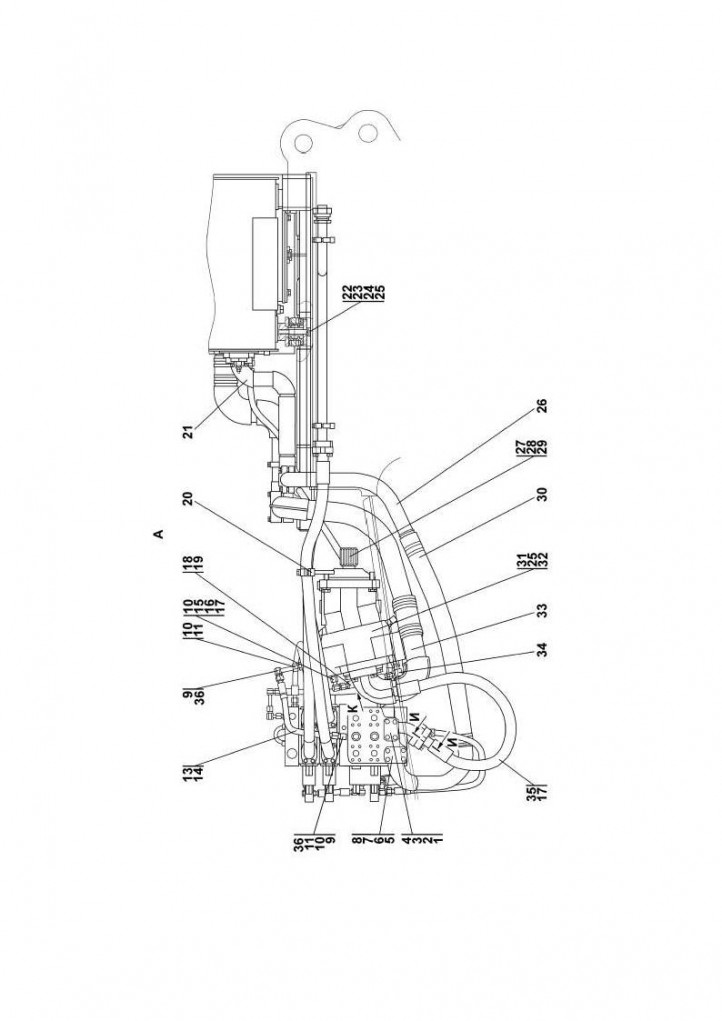

Установка гидросистемы 2022-26-1СП

№	наименование	кат.номер	кол-во
1	Установка распределителя	2022-26-15СП	1
2	Рукав	404-26-213-11СП	1
3	Кольцо 012-016-25-2-51-1668		3
4	Трубопровод	2022-26-30СП	1
5	Трубопровод	2022-26-20СП	1
6	Угольник	0602-28-25-01СПК	4
7	Рукав	1101-26-121-14	1
8	Шланговый хомут		8
10	Рукав	404-26-213-33СП	1
11	Трубопровод	2001-26-43СП	1
12	Рукав	46 1701	4
13	Шланговый хомут		16
15	Штуцер	5001-26-78	1
17	Бак гидросистемы	2001-26-30СП	1
18	Заглушка	404-26-149СП	4
19	Бугель	2001-26-313	4
20	Болт М8-6g?70		14
21	Шайба 8Т		18
22	Трубопровод	2022-26-22СП	1
23	Трубопровод	2022-26-22-01СП	1
24	Трубопровод	2022-26-21-01СП	1
25	Трубопровод	2022-26-21СП	1
26	Бугель	2001-26-312	2
25	Рукав Ф25	2022-26-543--3сп	1
28	Рукав Ф25	2022-26-543-02сп	1
29	Рукав Ф25	2022-26-543-01сп	1
30	Рукав Ф25	2022-26-543СП	1
31	Бугель	2501-98-551	2
32	Болт		6
33	Шайба 12 ОТ		20
34	Кольцо 010-014-25-2-3		9

Установка гидросистемы 2022-26-1СП (Лист2)

№	наименование	кат.номер	кол-во
1	Трубопровод	2022-26-18СП	1
2	Болт М12-6g?70		4
3	Шайба 12 ОТ		20
4	Кольцо 032-038-36-2-51-1668		3
5	Трубопровод	2022-26-17СП	1
6	Болт М10-6g?80		4
7	Шайба 10 ОТ		40
8	Кольцо 038-046-46-2-51-1668		1
9	Угольник	0602-28-25-01СПК	4
10	Шайба	0602-28-136К	5
11	Штуцер	313512-26-26-01	3
12	Кольцо 012-016-25-2-51-1668		3
13	Рукав Ф 8	0602-28-22--17СПК	1
14	Кольцо 010-014-25-2-3		4
15	Угольник	311102-26-514-02СП	4
16	Штуцер	313512-26-25	1
17	Кольцо 018-022-25		7
18	Рукав Ф 8	311102-26-517-46СП	1
19	Кольцо 008-010-14-		24
20	Кронштейн	2001-26-99СП	1
21	Трубопровод	2001-26-91СП	1
22	Амортизатор	2501-25-37СП	8
23	Накладка	1101-25-36	8
24	Болт М16?1,5-6g?105		4
25	Шайба 16 ОТ		13
26	Трубопровод	2022-26-31СП	1
27	Муфта	2022-26-15	1
28	Кольцо 190-195-36-2-51-1668		1
29	Кольцо С42		1
30	Рукав	1101-26-121-13	1
31	Болт М16?1,5-6g?60		4
32	Насос 7V0160LRDS/63L-NZB01		1
33	Трубопровод	2022-26-16СП	1
34	Тройник	2022-26-25СП	1
35	Рукав Ф25	313512-26-530-01СП	1
36	Кольцо 010-014-25-		9

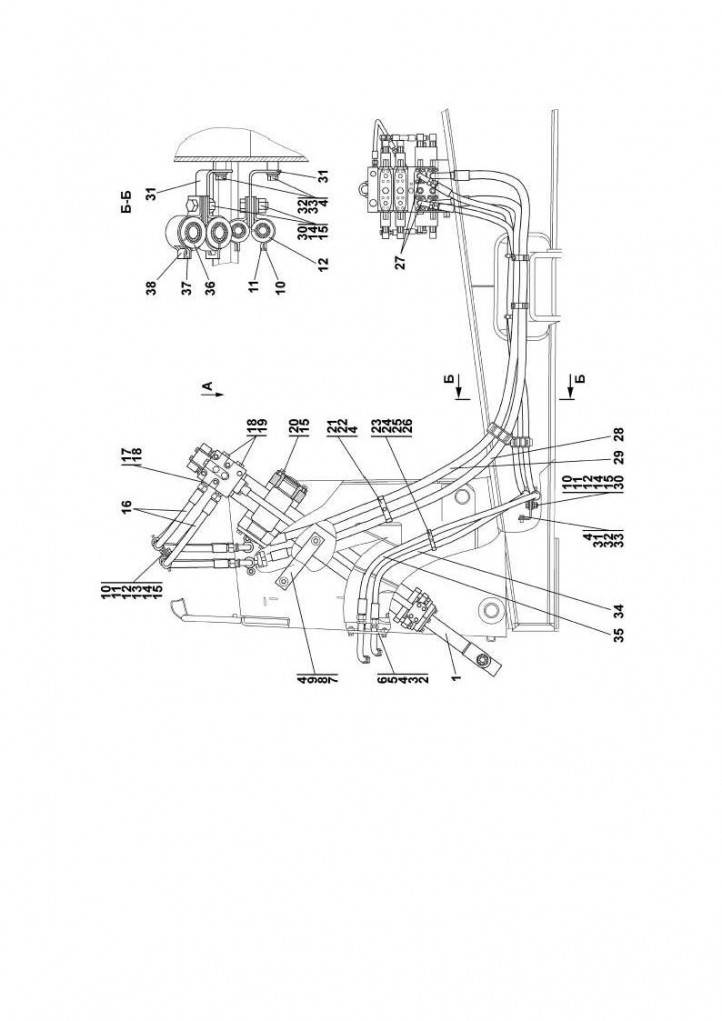

Вкладка 2 - Заголовок: Установка гидроцилиндров

Вкладка 2 - Описание:

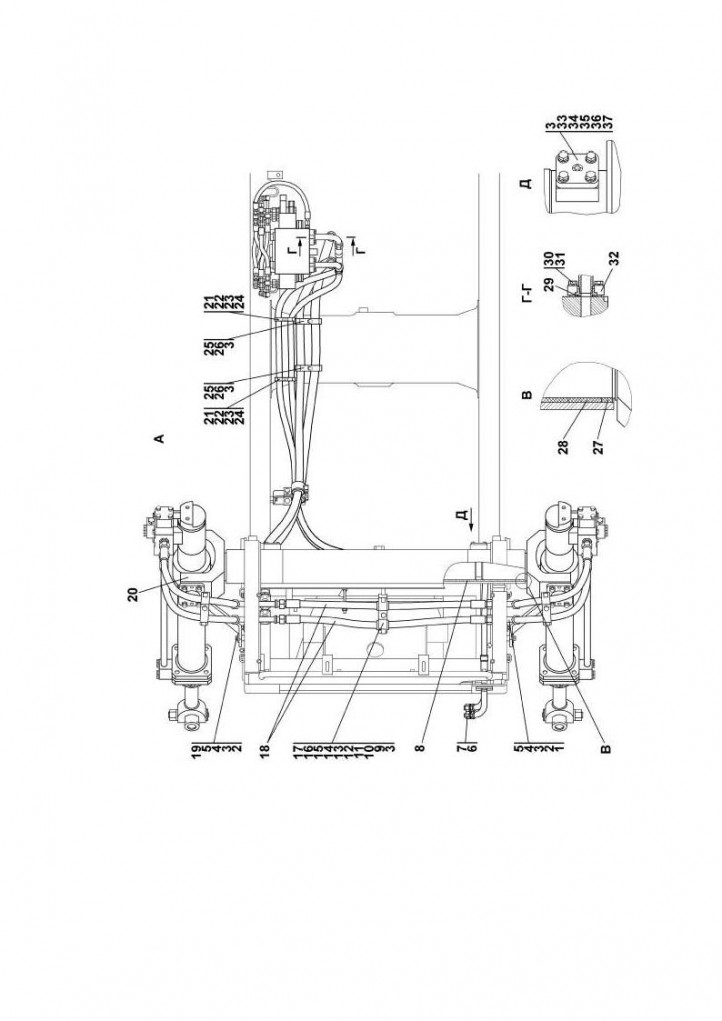

Установка гидроцилиндров 2022-26-10СП (Лист1)

№	наименование	кат.номер	кол-во
1	Гидроцилиндр Ф125	2001-26-514СП	2
2	Трубопровод	2022-26-27СП	1
3	Болт М12?1,25-6g?35		6
4	Шайба 12 ОТ		25
5	Шайба 12?2		6
6	Шайба 12		6
7	Серьга	2001-26-133	2
8	Шайба		4
9	Болт М12?1,25-6g?30		12
10	Скоба	2501-26-300	10
11	Планка	2501-26-301	10
12	Втулка	40 0354-05	10
13	Болт М16?1,5-6g?35		2
14	Гайка М16?1,5		5
15	Шайба 16 ОТ		22
16	Рукав Ф20	011101-97-509-03СП	4
17	Штуцер	2001-26-298	4
18	Кольцо 026-032-36-2-51-1668		8
19	Пробка		4
20	Болт М16-6g?45		16
21	Бугель	2501-98-551	3
22	Болт М12?1,25-6g?45		3
23	Бугель	312501-26-141	3
24	Прокладка		6
25	Болт М8-6g?35		3
27	Трубопровод	313512-26-20СП	2
28	Рукав Ф25	2022-26-542-03СП	1
29	Рукав Ф25	2022-26-542-04СП	1
30	Болт М16?1,5-6g?45		3
31	Планка	312501-94-155	4
32	Шайба		4
33	Болт М12?1,25-6g?25		4
34	Рукав высокого давления Ф16	46-26-355-34СП	1
35	Рукав высокого давления Ф16	46-26-355-35СП	1
36	Втулка	40 0354-05	2
37	Скоба	2501-26-220	2
38	Планка	2501-26-221	2

Установка гидроцилиндров (Лист2)

№	наименование	кат.номер	кол-во
1	Трубопровод	2001-26-88СП	1
2	Болт М12?1,25-6g?35		6
3	Шайба 12 ОТ		25
4	Шайба 12?2		6
5	Шайба 12		6
6	Заглушка	400-26-55	2
7	Гайка	Н.036.01.005	2
8	Втулка	2001-26-293	2
9	Планка	312501-94-155	4
10	Скоба	2501-26-300	10
11	Планка	2501-26-301	10
12	Шайба		4
13	Втулка	40 0354-05	10
14	Болт М12?1,25-6g?25		4
15	Болт М16?1,5-6g?45		3
16	Гайка М16?1,5		5
17	Шайба 16 ОТ		22
18	Рукав Ф20	011101-97-509-04СП	2
19	Трубопровод	2022-26-26СП	1
20	Ось	2001-26-85СП	2
21	Бугель	312501-26-141	3
22	Прокладка		6
23	Болт М8-6g?35		3
24	Шайба 8Т		3
25	Бугель	2501-98-551	3
26	Болт		3
27	Кольцо	2001-26-299	2
28	Втулка	2001-26-137	18
29	Кольцо 030-035-30-2-ИРП-1314-1		6
30	Болт М10-6g?40		24
31	Шайба 10 ОТ		24
32	Планка	313512-26-537	12
33	Стопор	46-26-654	2
34	Крышка	46-26-659	2
35	Шайба		2
36	Болт М12-6g?30		12
37	Масленка 1.2Ц6хр		6

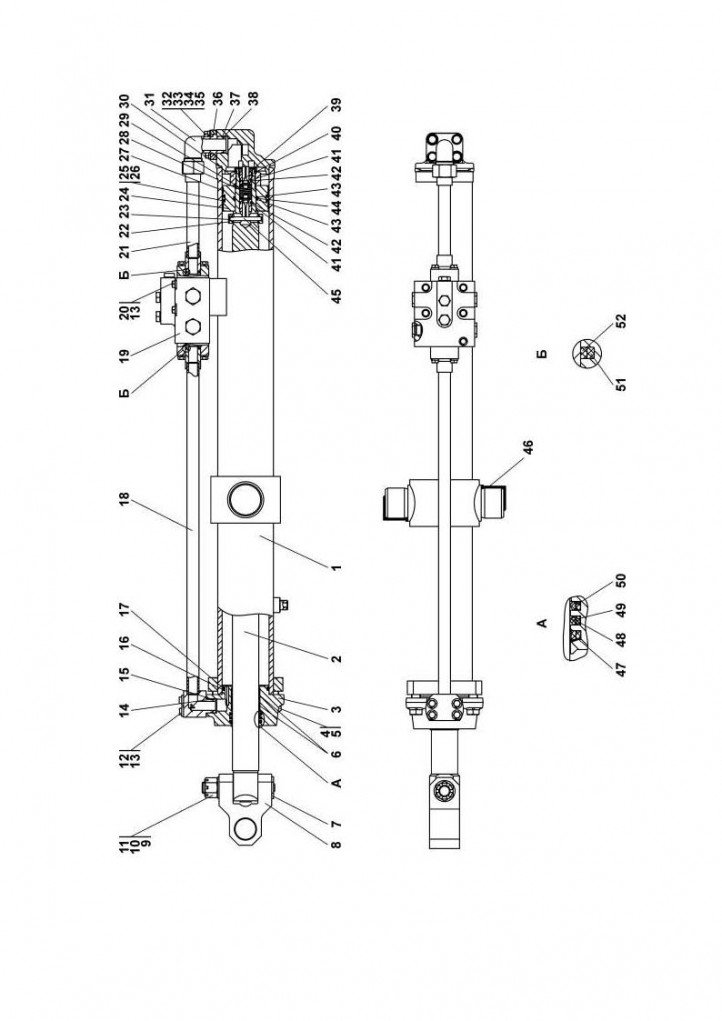

Вкладка 3 - Заголовок: Гидроцилиндр

Вкладка 3 - Описание:

Гидроцилиндр Ф 125 - 2001-26-514СП

№	наименование	кат.номер	кол-во
1	Корпус	2001-26-508-05СП	1
2	Шток	2001-26-596	1
3	Крышка	2001-26-599	1
4	Болт М24?2-6g?75.109		4
5	Шайба 24 Т		4
6	Кольцо Е22Т-070-30-2,5		1
7	Палец	1501-26-509СП	1
8	Проушина	2001-26-594	1
9	Шплинт 6,3?71		1
10	Шайба 30		1
11	Гайка М30?2		1
12	Болт М12?1,25-6g?80.109		4
13	Шайба 12 ОТ		8
14	Кольцо защитное	2501-98-550	1
15	Кольцо 032-038-36-2-51-1668		1
16	Шайба защитная	2001-26-558	1
17	Кольцо 115-125-58-2-51-1668		1
18	Трубопровод	2001-26-511-01СП	1
19	Устройство перепускное	1501-26-508-01СП	1
20	Болт 3М12?1,25-6g?105.109		4
21	Трубопровод	2001-26-512-01СП	1
22	Втулка	2001-26-598	1
23	Кольцо	2001-26-604	1
24	Поршень	2001-26-601	1
25	Кольцо упллотнительное	2001-26-552	2
26	Кольцо 110-120-58-2-51-1668		2
27	Втулка опорная	2001-26-553	2
28	Проставка	1501-26-623	2
29	Пружина	38 327	1
30	Гайка	312001-26-110	1
31	Угольник	46-98-509	1
32	Болт 16?1,5-6g?45.109		4
33	Шайба 16 ОТ		4
34	Шайба 16		4
35	Шайба 16		4
36	фланец	46-98-557	2
37	Шайба защитная	700-40-6307	2
38	Кольцо 039-045-36-2-51-1668		1
39	Заглушка	1501-26-622	1
40	Клапан	1501-26-507СП	1
46	Кольцо защитное	46-93-607-01	2
42	Кольцо 026-032-36-2-51-1668		2
43	Кольцо защитное	2501-98-534	2
44	Кольцо 055-065-58-2-51-1668		1
45	Палец	1501-26-625-02	1
46	Заглушка	2001-26-559	1
47	Грязесъемник Е50-А-070-12		1
48	Кольцо 075-085-58-2-3		1
49	Кольцо уплотнительное	2001-26-606	1
50	Уплотнение Е01-070		2
52	Кольцо уплотнительное	46-26-1546	2

Характеристики

Вкладка 1 - Заголовок: Установка трансмиссии

Вкладка 1 - Описание:

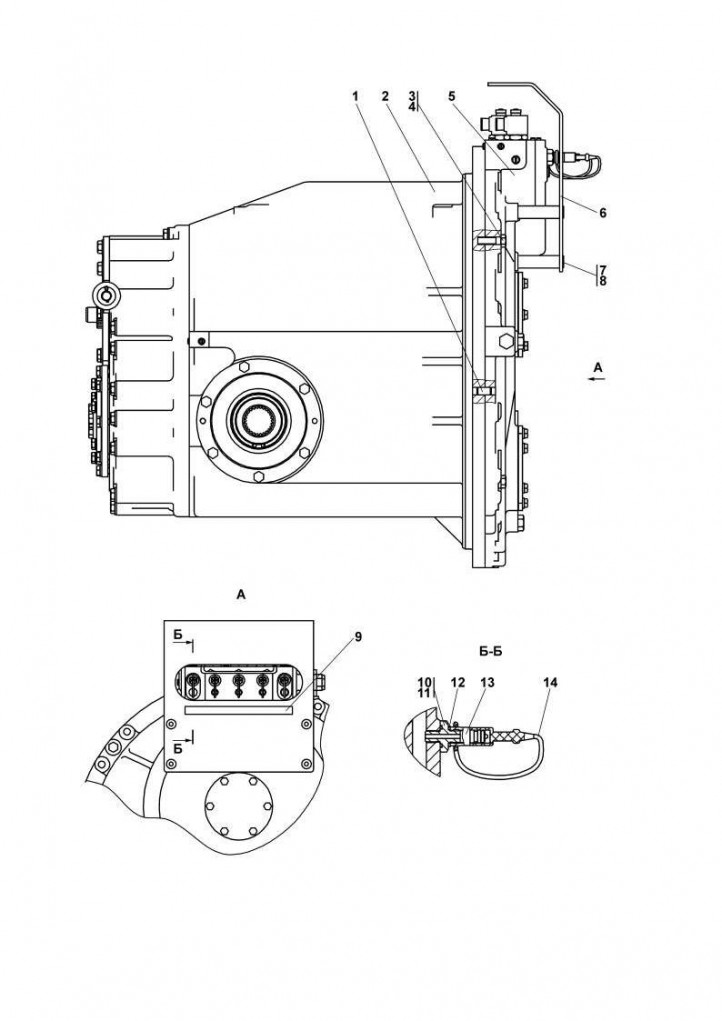

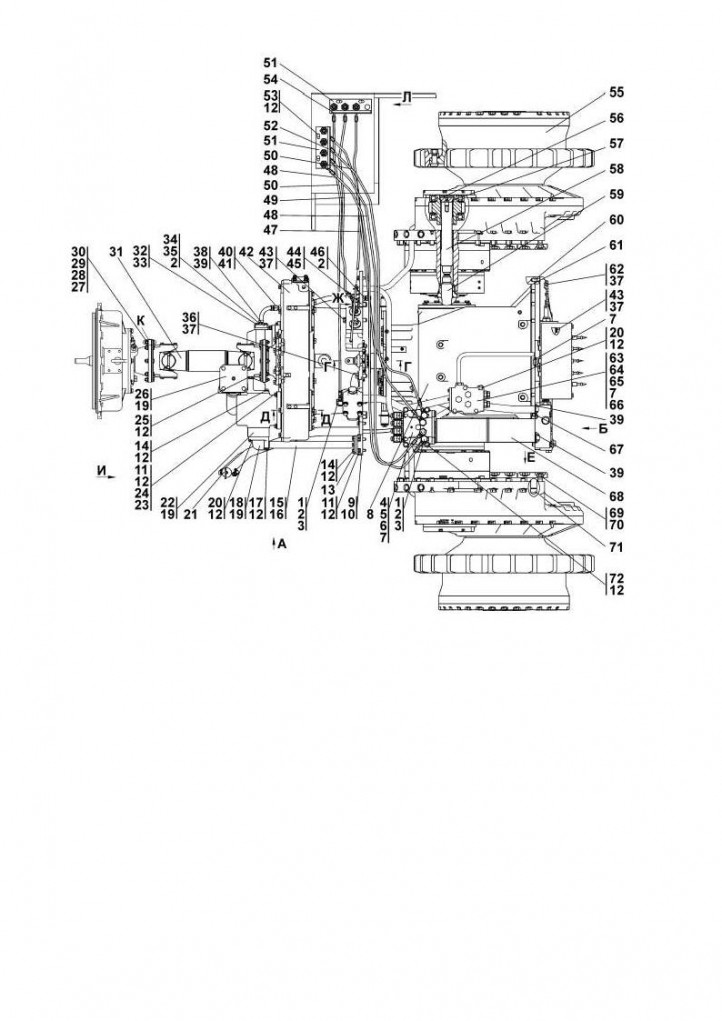

Установка трансмиссии 1501-16-2-02СП

№	наименование	кат.номер	кол-во
1	Угольник	1101-15-40	6
2	Кольцо 018-022-25-2-51-1668		18
3	Болт зажимной	2501-20-8	1
4	Блок управления	313512-15-1СП	1
5	Кольцо 022-026-25-2-51-1668		2
6	Кольцо 032-038-36-2-51-1668		5
7	Кольцо 030-035-30-2-ИРП-1314-1		7
8	Блок трансмиссии	2001-12-17СП	1
9	Фланец	3501-16-28	1
10	Кольцо 049-055-36-2-51-1668		1
11	Болт М8-6g?35		12
12	Шайба 12.ОТ		70
13	Фланец	2501-26-83	2
14	Болт М12-6g?30		16
15	Труба	2001-16-114СП	1
16	Кольцо 034-038-25-2-51-1668		2
17	Болт М12-6g?125		2
18	Фланец	1501-16-3	1
19	Кольцо 060-070-58-2-51-1668		3
20	Болт М12-6g?85		6
21	Пробка	2501-15-124СП	1
22	Проставка	1501-16-4	1
23	Шайба 12х2		4
24	Шайба 12		4
25	Болт М12-6g?90		6
26	Заборник	2001-16-115СП	1
27	Шайба		16
28	Гайка М10?1,25		16
29	Гайка самоконтрящаяся		16
30	Болт специальный	2001-16-44	16
31	Вал карданный	2001-49-1-02	1
33	Шайба 8Т		6
34	Трубопровод	3501-26-209СП	1
35	Контргайка	Н.036.23.022	1
36	Болт М16?1,5-6g?30		8
37	Шайба 16.ОТ		33
38	Фланец	2001-16-31	1
39	Кольцо 039-045-36-2-51-1668		3
40	Рукав	404-26-213-24СП	1
41	Кольцо 012-016-25-2-51-1668		2

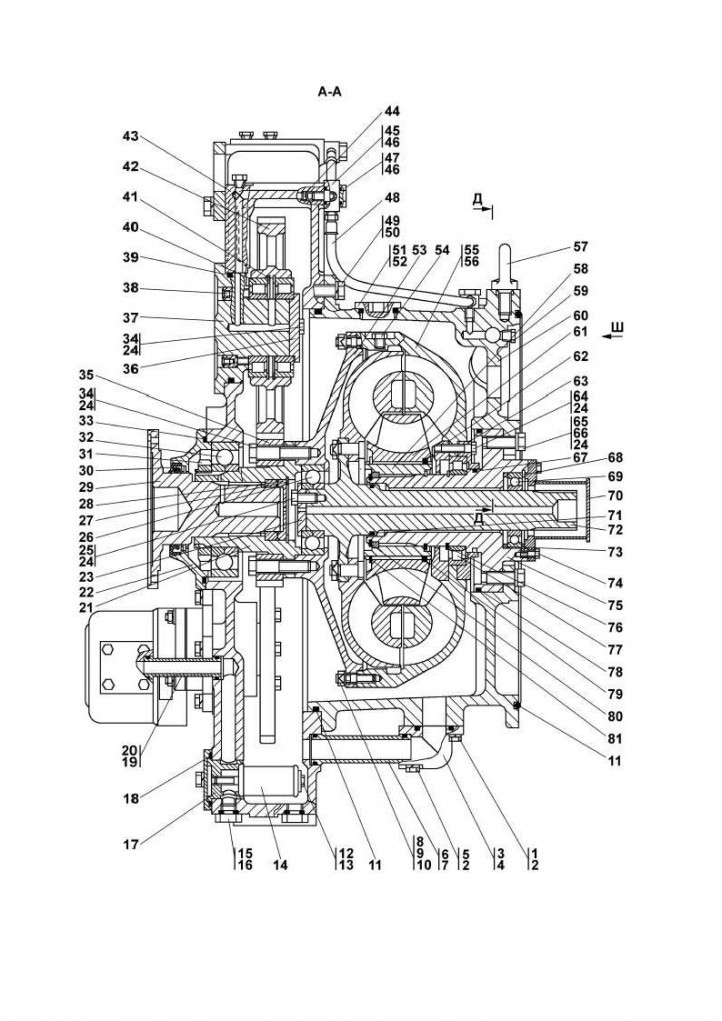

42	Гидротрансформатор с редуктором привода насосов	2001-14-1-02СП	1
43	Болт М16?1,5-6g?105		4
44	Крышка	2001-16-29	1
45	Кольцо 130-135-36-2-51-1668		1
46	Штуцер	5001-26-78	1
47	Рукав для замера давления	1101-15-24-05СП	1
48	Рукав для замера давления	1101-15-24-09СП	2
49	Рукав для замера давления	1101-15-24-04СП	1
50	Рукав для замера давления	1101-15-24-06СП	3
51	Планка	2001-16-50	2
53	Болт М12?1,25-6g?25		10
55	Передача бортовая, фрикцион и тормоз	2001-19-1СП	2
56	Кольцо С70		2
57	Кольцо 055-065-58-2-51-1668		2
58	Торсион	2001-16-111СП	2
59	Торсион	2001-16-110СП	2
60	Штифт		2
61	Кольцо		1
63	Клапан	4001-15-12-03СП	1
64	Кольцо 026-032-36-2-51-1668		1
65	Кольцо 050-055-30-2-51-1668		1
66	Кольцо 075-081-36-2-ИРП-1314-1		1
67	Кольцо 135-145-58-2-51-1668		1
68	Фильтр	312001-15-10СП	1
69	Болт М20-6g?70		58
70	Шайба 20.ОТ		58
71	Штифт		2
72	Болт М12-6g?110		4

Вкладка 2 - Заголовок: Коробка передач планетарная

Вкладка 2 - Описание:

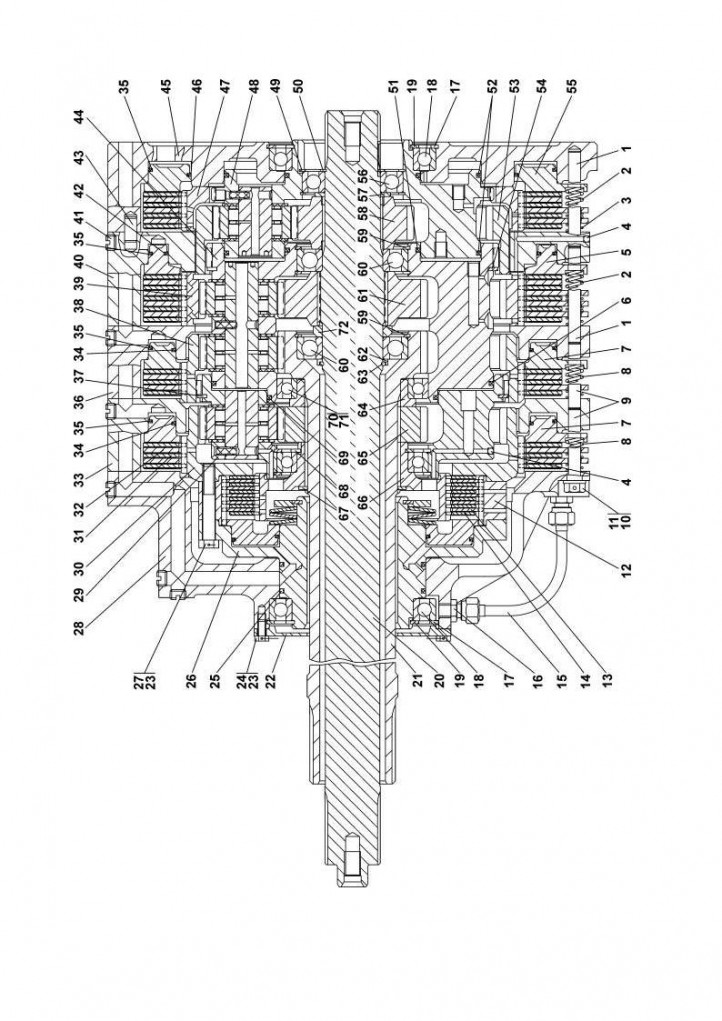

Коробка передач планетарная 2001-12-15СП

№	наименование	кат.номер	кол-во
1	Палец	47 5350	12
2	Пружина	700-38-2646-01	12
3	Пружина	38 5212	84
4	Шарик Б6-200		4
5	Поршень	2001-12-108	2
6	Кольцо уплотнительное	2501-12-181-04	1
7	Поршень	2001-12-109	2
8	Поршень	38 5479-01	12
9	Палец	47 5340-01	12
10	Шайба	31 5220	4
11	Болт специальный	2501-12-218-03	4
12	Барабан	2001-12-16	1
13	Диск	2001-12-35	5
14	Диск	2001-12-104СП	6
15	Труба	2001-12-116СП	1
16	Штуцер	2501-12-222-01	2
17	Кольцо С165		2
18	Подшипник 1000924Д		2
19	Кольцо С120		2
20	Вал	2001-12-98	1
21	Вал	2001-12-112СП	1
22	Крышка	2001-12-85	1
23	Проволока КС-1,6		1.6м
24	Болт	28 5120	8
25	Кольцо уплотнительное	2001-12-40	2
26	Бустер	2001-12-121СП	1
27	Болт 3М12-6g?75		18
28	Корпус	2001-12-205	1
29	Водило	2001-12-118СП	1
30	Шестерня	2001-12-15	1
31	Диск	2001-12-105СП	15
32	Диск	2001-12-36	11
33	Корпус	2001-12-204	1
34	Кольцо уплотнительное	606-12-11-12	2
35	Кольцо уплотнительное	606-12-10-08	4
36	Корпус	2001-12-103	1
37	Кольцо	58 5950-01	1
38	Шестерня	2001-12-19	1
39	Шестерня	2001-12-20	1
39	Шестерня	2001-12-20	1
40	Корпус	2001-12-102	1
41	Пробка	2501-12-249	6
42	Кольцо уплотнительное	606-12-11-13	1
43	Штифт	32 5382	8
44	Водило	2001-12-102СП	1
45	Корпус	2001-12-101	1
46	Кольцо уплотнительное	606-12-11-11	1
47	Барабан	2001-12-21	1
48	Водило	2001-12-103СП(	1
49	Кольцо С100		2
50	Кольцо С55		1
51	Кольцо уплотнительное	2501-12-181-36	2
52	Кольцо уплотнительное	2501-12-181-03	2
53	Шестерня	2001-12-22	1
54	Кольцо	58 5950	1
55	Поршень	2001-12-110	1
56	Подшипник 211А		1
57	Кольцо	2001-12-32	1
58	Шестерня	2001-12-25	1
59	Кольцо С110		3
60	Подшипник 76-212А		2
61	Шестерня	2001-12-24	1
62	Кольцо	2001-12-112	1
63	Кольцо запорное	2001-12-113	1
64	Втулка	2001-12-31	1
65	Шестерня	2001-12-23	1
66	Барабан	2001-12-45	1
67	Кольцо С95	Кольцо С95	1
68	Кольцо С110		1
69	Кольцо уплотнительное	2501-12-181-01	1
70	Подшипник 6-1000922Л		1
72	Кольцо уплотнительное	2001-12-99	1

Вкладка 3 - Заголовок: Коробка передач с системой

Вкладка 3 - Описание:

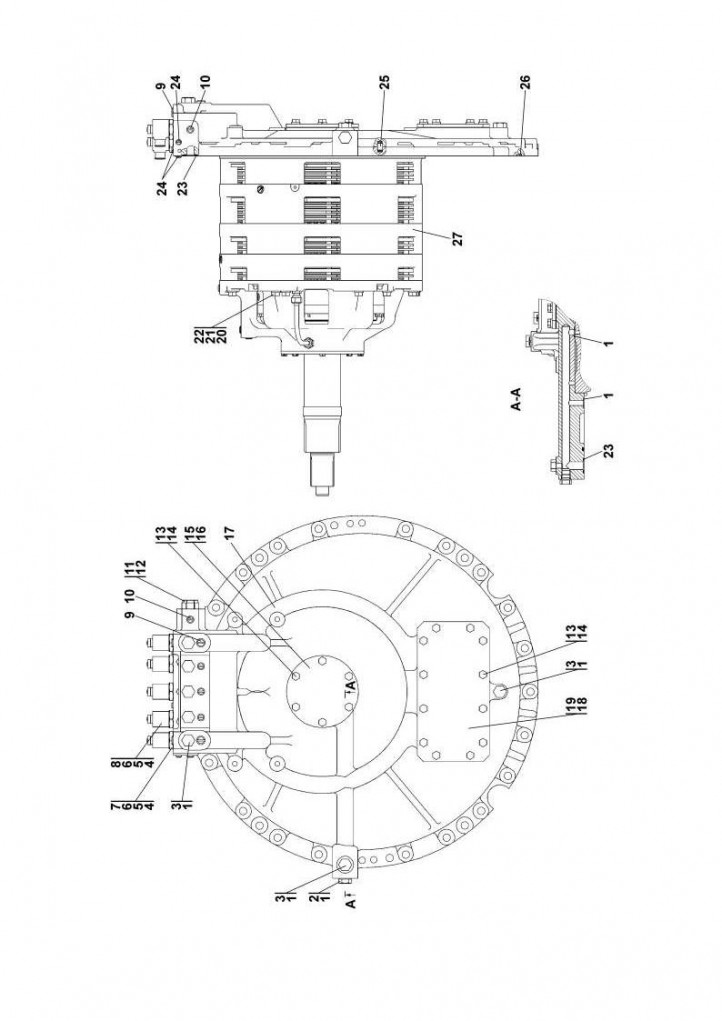

Коробка передач с системой гидроуправления 2001-12-19СП

№	наименование	кат.номер	кол-во
1	Кольцо 018-022-25-2-51-1668		10
2	Пробка		1
3	Пробка		7
4	Кольцо 027-032-30-2-51-1668		5
5	Кольцо 025-030-30-2-51-1668		5
6	Кольцо 034-038-25-2-51-1668		5
7	Клапан	606-15-8-02СП	2
8	Клапан	606-15-8СП	3
9	Пробка 3-КГ 1/2?		4
10	Пробка 3-КГ 3/8?		8
11	Клапан	4001-15-5СП	1
12	Кольцо 026-032-36-2-51-1668		1
13	Болт М12-6g?30		18
14	Шайба 12 ОТ		18
15	Крышка	2001-12-74	1
16	Прокладка		1
17	Корпус	2001-12-100	1
18	Прокладка		1
19	Крышка	2001-12-75	1
20	Проволока КС-1		1.5м.
21	Шайба		18
22	Болт специальный	2501-12-218-02	18
23	Кольцо 030-035-30-2-ИРП-1314-1		2
24	Пробка 3-КГ 1/4?		9
25	Штифт		2
26	Кольцо		1
27	Коробка передач планетарная	2001-12-15СП	1

Вкладка 4 - Заголовок: Передача главная

Вкладка 4 - Описание:

Передача главная 2001-12-18СП

№	наименование	кат.номер	кол-во
1	Шестерня	2001-12-56	1
2	Шайба		40
3	Болт М15-6g?40		40
4	Кольцо С170		1
5	Подшипник 32219		1
6	Кольцо С95		1
7	Ступица	2001-12-57	1
8	Шайба		34
9	Гайка М16?1,5		14
10	Болт	2001-12-67	14
11	Стакан	2001-12-60	1
12	Пробка 3-КГ 1/4?		7
13	Гайка	41 5165-05	1
14	Труба	2001-12-79	1
16	Гайка М12		1
17	Угольник концевой		1
18	Проволока КС 1,6		0.2м.
19	Болт		1
20	Прокладка	2001-12-70	8
21	Прокладка	2001-12-70-01	14
22	Стакан	2001-12-61	1
23	Шарик Б6-200		1
24	Пластина	2001-12-65	1
25	Втулка	2001-12-66	1
26	Подшипник 97520АУ1		1
27	Пластина	2501-12-116	1
28	Гайка	2501-12-117	1
29	Винт М8-6g?16		1
30	Кольцо С60		1
31	Подшипник 53612Н		1
33	Шестерня	2001-12-88	1
34	Штифт		2
35	Болт М16?1,5?170		12
36	Прокладка	2001-12-69-01	14
37	Прокладка	2001-12-69	8
38	Проволока КС1		0.8м
39	Болт 3М14?1,5-6g?40		4
40	Крышка	2001-12-63	1
41	Подшипник 97515		1
42	Пластина	2001-12-89	1
43	Стакан	2001-12-87	1
44	Шестерня	2001-12-119СП	1
45	Шестерня	2001-12-81	1
46	Подшипник 6-2007122А		2
47	Стакан	2001-12-58	1
48	Прокладка	2001-12-68-01	4
49	Прокладка	2001-12-68	8
50	Болт М12-6g?50		5
51	Корпус	2001-12-51	1
52	Корпус	2001-12-95	1
53	Болт М16?1,5-6g?60		2
54	Болт М16?1,5-6g?200		6
55	Кронштейн	2001-12-108СП	2

Вкладка 5 - Заголовок: Блок трансмиссии

Вкладка 5 - Описание:

Блок трансмиссии 2001-12-17СП

№	наименование	кат.номер	кол-во
1	Штифт		2
2	Передача главная	2001-12-18СП	1
3	Болт М16?1,5-6g?50.109		4
4	Шайба 16 ОТ		4
5	Коробка передач с системой гидроуправления	2001-12-19СП	1
6	Кожух	2001-12-120СП	1
7	Болт 3М12-6g?110.109		4
8	Шайба 12?2		4
10	Переходни	2001-12-111	5
11	Кольцо 018-022-25-2-51-1668		5
12	Кольцо уплотни-тельное торцевое комбинированное USIT 1/4		5
13	Вилка МБШ14/35-02		5
14	Вилка резиновая МБШ 14/35-12		5

Вкладка 6 - Заголовок: Гидротрансформатор

Вкладка 6 - Описание:

Гидротрансформатор с редуктором привода насосов 2001-14-1-02СП

№	наименование	кат.номер	кол-во
1	Болт М10-6g?25		14
2	Шайба 10.ОТ		16
3	Фланец	2001-14-16	1
4	Кольцо 042-050-46-2-51-1668		2
5	Болт М10-6g?65		2
6	Втулка	2001-14-48	1
7	Кольцо 032-038-36-2-51-1668		2
8	Шпилька	29 0320	24
9	Пластина стопорная		12
10	Гайка М12?1,25		24
11	Кольцо	400468-15	2
12	Болт М8-6g?115		1
13	Втулка	2001-14-37	1
14	Маслозаборник	312501-90-24СП	1
15	Пробка		2
16	Кольцо 016-020-25-2-51-1668		2
17	Втулка	2001-14-49	1
18	Кольцо 066-071-30-2-51-1668		1
19	Кольцо 025-030-30-2-51-1668		2
20	Втулка	2001-14-58	1
21	Ступица	2001-14-18СП	1
22	Крышка	2001-14-76	1
23	Крышка	2001-14-33	1
24	Проволока 1,6-0-С		3м.
25	Болт	285330	6
26	Подшипник		1
27	Кольцо С80		1
28	Заглушка	2001-14-64	1
29	Крышка	2001-14-15	1
30	Манжета 95-120-12 BABSL		1
31	Гайка шлицевая	2001-14-85	1
32	Подшипник 6-176220БТ		1
33	Кольцо 190-195-36-2-51-1668		2
34	Болт 3М16?1,5-6g?70		12
35	Шестерня	2001-14-17	1
36	Крышка	2001-14-31	1
37	Крышка	2001-14-7	1
38	Заглушка	2001-14-42	2
39	Кольцо 135-145-58-2-51-1668		1
40	Подшипник 42215КМ		2
41	Кольцо С130		2
42	Шестерня	2001-14-18	1
43	Корпус	2001-14-2	1
44	Пробка	2001-14-46	3
45	Угольник	2501-20-57-01	1
46	Кольцо 018-022-25-2-51-1668		11
47	Болт зажимной	2701-12-45-20	1
48	Рукав	2501-20-113СП	2
49	Болт	28 0535	12
50	Шайба 16 ОТ		12
51	Пробка	700-37-2140	1
52	Кольцо 045-050-30-2-51-1668		3
53	Корпус	2001-14-15СП	1
54	Пробка		2
55	Колесо насосное	2001-14-50	1
56	Штифт	32355	2
57	Рым-болт М16		1
58	Муфта	2001-14-20СП	1
59	Пробка КГ 1/4"		7
60	Корпус	2001-14-1	1
61	Колесо реактора	2001-14-5	1
62	Коллектор	2001-14-10	1
63	Стакан	2001-14-11	1
64	Болт 3М10-6g?40		9
65	Болт	285535	10
66	Шайба	315271	10
67	Кольцо уплотнительное	2501-12-181-22	1
68	Кольцо С100		1
69	Подшипник 211А		1
70	Крышка	2001-14-22СП	1
71	Кольцо уплотнительное	2001-14-70	1
72	Колесо турбинное	2001-14-21СП	1
73	Кольцо	2001-14-38	1
74	Болт М10-6g?20		8
75	Ось реактора	2001-14-19СП	1
76	Кольцо	585720	2
77	Подшипник 6-32119Л		1
78	Кольцо 205-215-46-2-3		1
79	Новый ресурс	2001-14-45	1
80	Кольцо С85		1
81	Кольцо С130		1

Вкладка 7 - Заголовок: Фрикцион

Вкладка 7 - Описание:

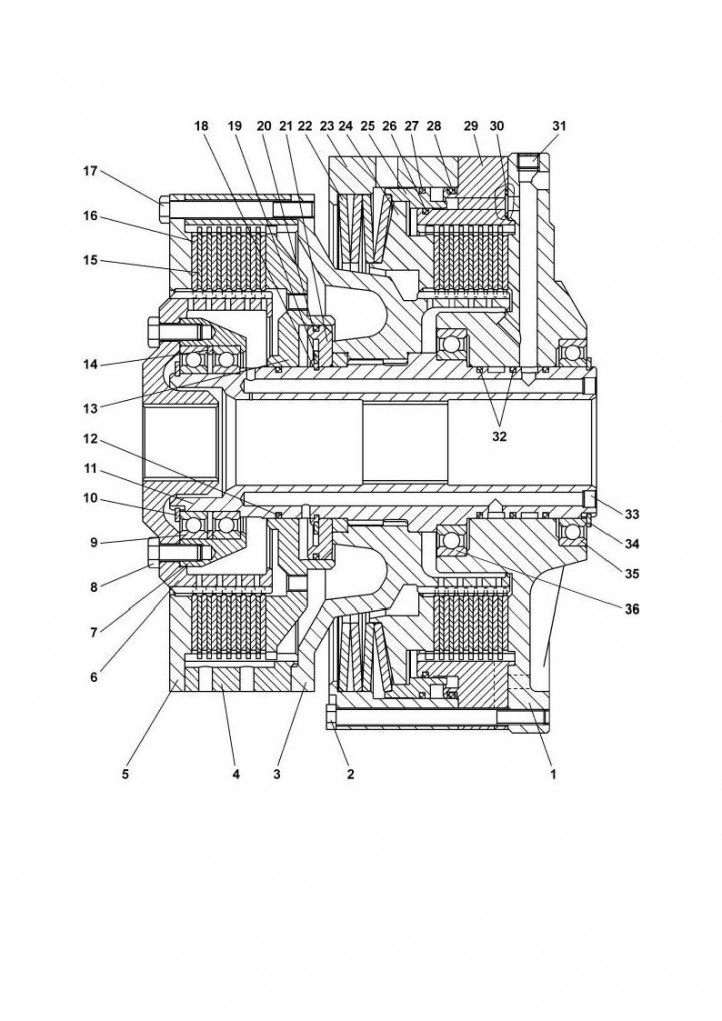

Фрикцион бортовой и тормоз остановочный 2001-18-11СП

№	наименование	кат.номер	кол-во
1	Корпус	2001-18-33	1
2	Болт	28 5389	4
3	Барабан	2001-18-103СП	1
4	Барабан	2001-18-8	1
5	Крышка	2001-18-14	1
6	Барабан	2001-18-9	1
7	Обойма	2001-18-15	1
8	Болт 3М12-6g ?30		6
9	Подшипник 1000920		2
10	Кольцо С100		1
11	Вал	2001-18-31	1
12	Кольцо уплотнительное	2501-12-181-22	2
13	Поршень	2001-18-10	1
14	Кольцо	2001-18-21	1
15	Диск	2001-18-7	14
16	Диск	2001-18-100СП	16
17	Болт 3М12?1,25-6g?105		15
18	Кольцо	2001-18-12	1
19	Кольцо С120		1
20	Кольцо упллотнительное	2501-12-181-01	1
21	Кольцо	2001-18-11	1
22	Тарелка	312501-90-133	4
23	Барабан	2001-18-6	1
24	Диск нажимной	2001-18-5	1
25	Поршень	2001-18-4	1
26	Кольцо упллотнительное	2501-12-181-45	1
27	Кольцо упллотнительное	2501-12-181-30	1
28	Кольцо 345-355-58-2-3		1
29	Проставка	2001-18-3	1
30	Кольцо 016-020-25-2-51-1668		1
31	Пробка		3
32	Кольцо упллотнительное	2001-18-28	2
33	Штифт	700-32-2074	2
34	Кольцо С110		1
35	Подшипник 1000922Л		2
36	Подшипник 1000924		1

Вкладка 8 - Заголовок: Передача бортовая,фрикцион

Вкладка 8 - Описание:

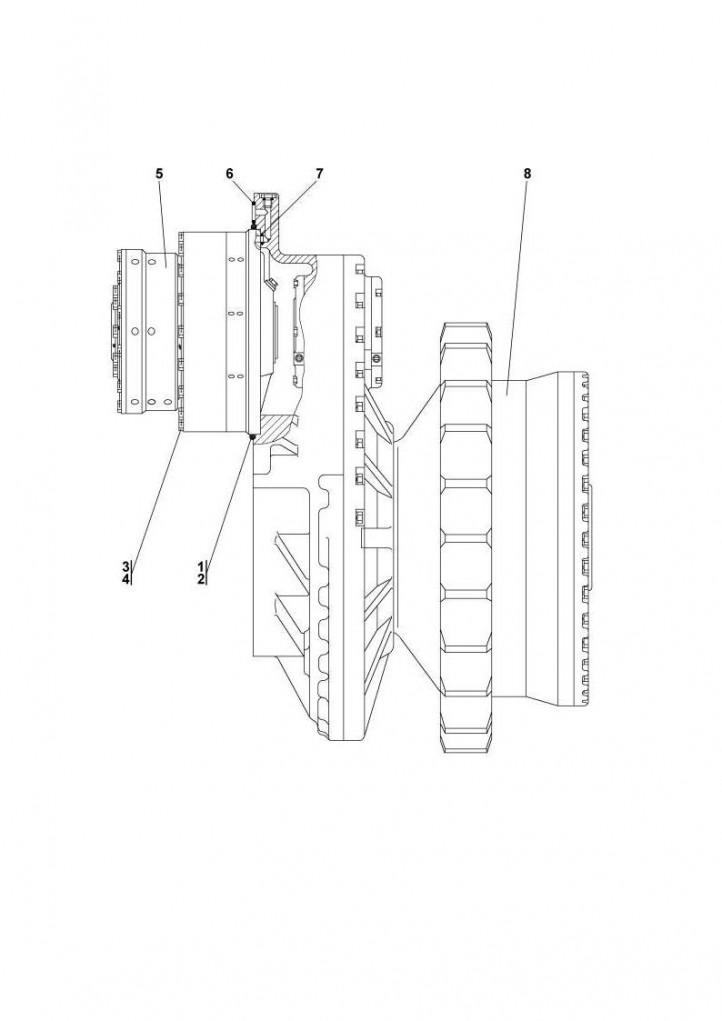

Передача бортовая, фрикцион и тормоз 2001-19-1СП

№	наименование	кат.номер	кол-во
1	Кольцо		1
2	Кольцо	40 0468-08	1
3	Болт		14
4	Проволока 1,6-О-С		1.5м
5	Фрикцион бортовой и тормоз остановочный	2001-18-11СП	1
6	Кольцо 039-045-36-2-51-1668		3
7	Кольцо 016-020-25-2-51-1668		3
8	Передача бортовая	2001-19-10СП	1

Вкладка 9 - Заголовок: Передача бортовая

Вкладка 9 - Описание:

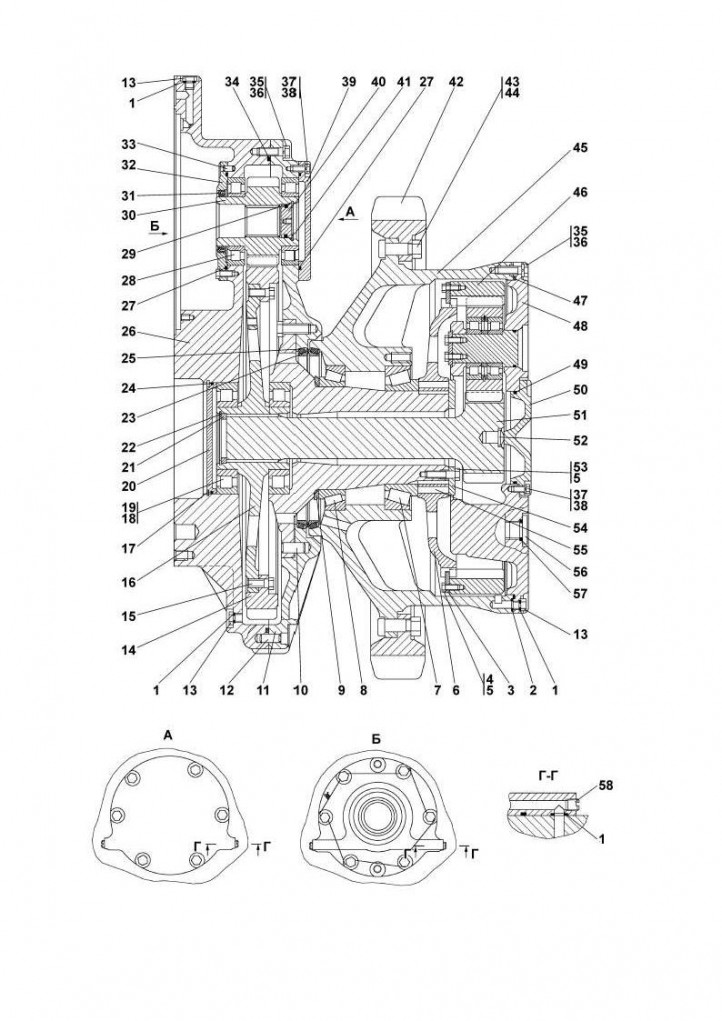

Передача бортовая 2001-19-10СП

№	наименование	кат.номер	кол-во
1	Кольцо 012-016-25-2-51-1668		10
2	Кольцо 018-022-25-2-51-1668		1
3	Планка	2001-19-24	10
4	Болт		26
5	Проволока 1,6-0-С		2.2м
6	Муфта	2001-19-12	1
7	Подшипник 2007136М		1
8	Подшипник 2007938		1
9	Кольцо упорное	2001-19-22	1
10	Штифт		3
11	Корпус	2001-19-100СП	1
12	Штифт		2
13	Пробка		6
14	Шестер	2001-19-7	1
15	Болт М16?1,5-6g?38.109		24
16	Ступица	2001-19-8	1
17	Кольцо С215		1
18	Подшипник № J224		2
20	Крышка	2001-19-27	1
21	Кольцо упорное	2001-19-17	1
22	Кольцо С95		1
23	Кольцо	2001-19-28	2
24	Кольцо 205-215-46-2-3		1
25	Кольцо упругое	40 0439	2
26	Корпус	2001-19-1	1
27	Кольцо 185-190-36-2-3		2
28	Подшипник 42219Д1Т		2
29	Кольцо 055-065-58-2-51-1668		1
30	Шестерня	2001-19-6	1
31	Манжета 95-120-12		1
32	Крышка	2001-19-25	1
33	Штифт		2
35	Болт М16?1,5-6g?38		67
36	Шайба 16.ОТ		67
37	Болт М12-6g?25.88		10
38	Шайба 12 ОТ		10
39	Крышка	2001-19-26	1
40	Крышка	2001-19-16	1
41	Кольцо С70		1
42	Сектор зубчатый	2001-19-14	5
43	Болт	2001-19-30	25
44	Гайка М24?2-6Н.12		25
45	Ступица	2001-19-4	1
46	Шестерня	2001-19-11	1
47	Кольцо	40 0468-25	1
48	Водило	2001-19-101СП	1
49	Кольцо 175-180-36-2-51-1668		1
50	Крышка	2001-19-15	1
51	Шестерня	2001-19-9	1
52	Пята	2501-19-28	1
53	Болт		8
54	Шайба	2001-19-23	1
57	Палец	2001-19-21	12
56	Пробка		1
57	Кольцо 045-050-30-2-51-1668		1
58	Пробка 3-КГ 1/8		4

Вкладка 10 - Заголовок: Муфта

Вкладка 10 - Описание:

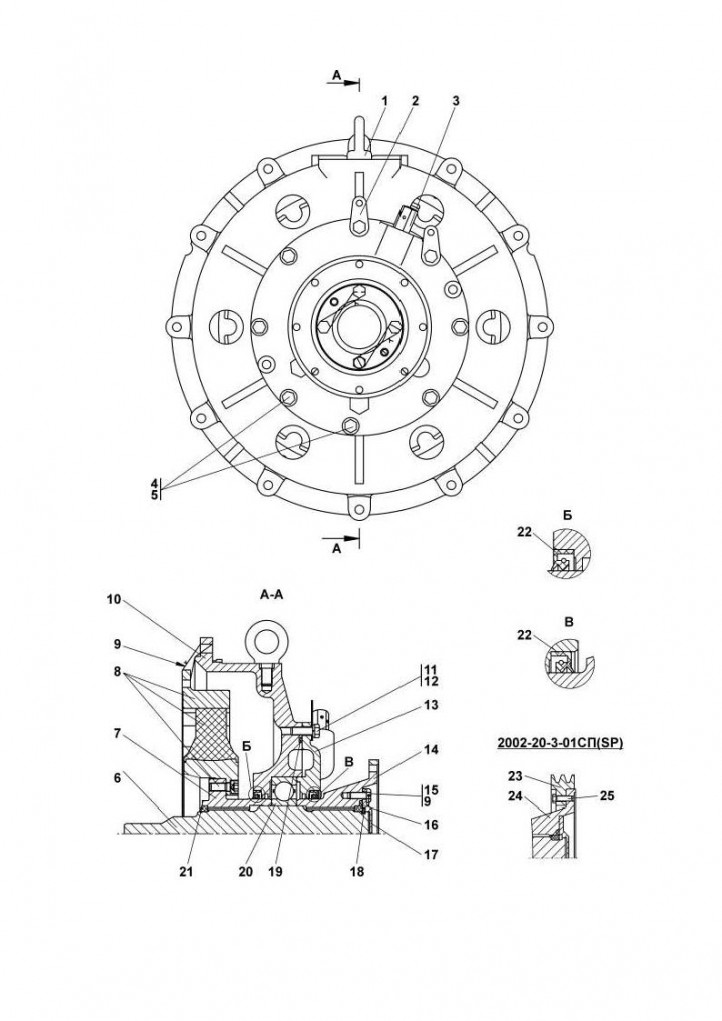

Муфта упругая 2002-20-3СП/-01СП

№	наименование	кат.номер	кол-во
1	Рым-болт М16		1
2	Планка	2501-10-10	2
3	Сапун	46-14-141СП	1
4	Пробка		2
5	Кольцо 018-022-25-2-51-1668		2
6	Вал	2002-20-8	1
7	Ступица	1102-20-102СП	1
8	Муфта упругая «Centa»	СМ-2400-14-65381	1
9	Проволока 1,6-О-С		2м.
10	Корпус	2002-20-1	1
11	Болт М12-6g?35		8
12	Шайба 12.ОТ		8
13	Крышка	2001-20-5	1
14	Фланец	2001-20-101СП	1
15	Болт 3М10-6g?25		4
16	Кольцо 080-090-58-2-51-1668		2
17	Крышка	2001-20-9	1
18	Кольцо	2001-20-10	2
19	Кольцо 270-280-58-2-3		1
20	Подшипник 180315		1
21	Кольцо С60		1
22	Манжета 95-120-12 BAB SL AS DIN		1
23	Шкив	1502-20-1	1
24	Фланец	2001-20-101СП	1
25	Болт М8-6g?25*		2

Характеристики

Вкладка 1 - Заголовок: Рама

Вкладка 1 - Описание:

Рама 2022-11-1СП

№	наименование	кат.номер	кол-во
1	Корпус с лонжеронами	2022-11-4-01СП	1
2	Шайба		4
3	Болт М24?2-6g?60		4
4	Опора	2501-11-46СП	1
5	Балка	2001-11-9СП	1
6	Втулка	0602-11-102-01	2
7	Палец	1101-11-24-02СП	1
8	Планка	46-98-2	1
9	Болт М16-6g?30		2
10	Шайба 16 ОТ		2
11	Масленка 1.2.Ц6хр		1
12	Втулка	403-11-182	2
13	Втулка	403-55-346-01	2

Вкладка 2 - Заголовок: Балка

Вкладка 2 - Описание:

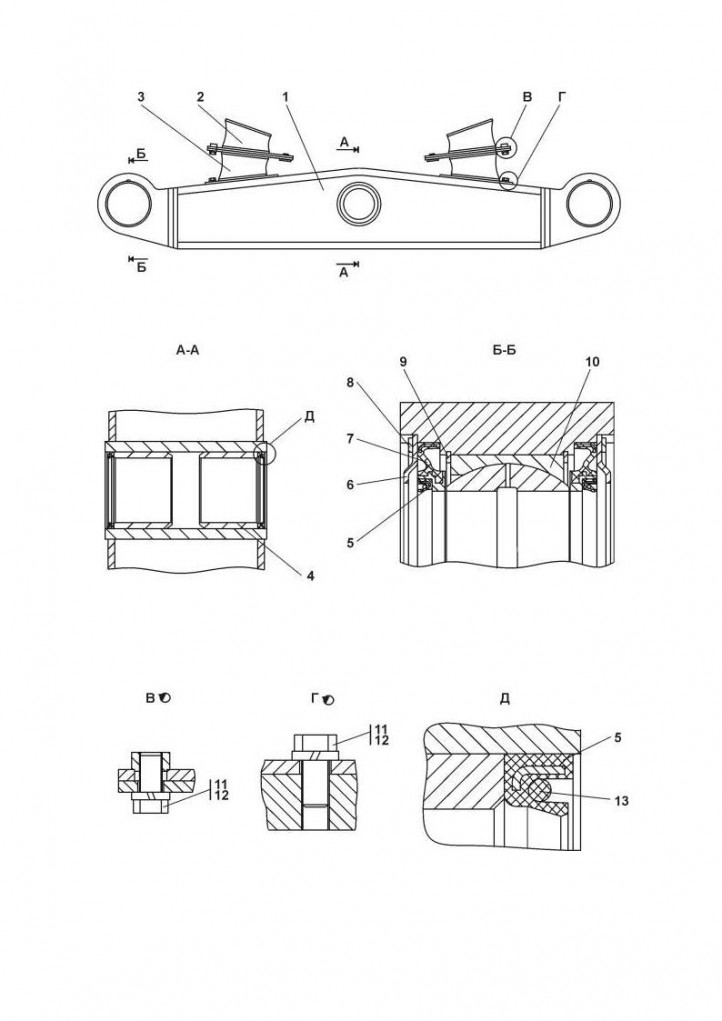

Балка 2001-11-9СП

№	наименование	кат.номер	кол-во
1	Балка	2001-11-10СП	1
2	Виброизолятор	2001-11-12СП	2
3	Виброизолятор	2001-11-13СП	2
4	Втулка	0602-11-102-01	2
5	Манжета	ТМ 2501-11-20СП	6
6	Кольцо	ТМ2501-11-5	4
7	Манжета	ТМ2501-11-15СП	4
8	Кольцо С140		4
9	Кольцо С125		4
10	Подшипник ШСЛ 80		2
11	Болт М12?1,25-6g?25		8
12	Шайба 12 ОТ		8
13	Кольцо 079-085-36-2-51-1668		6

Вкладка 3 - Заголовок: Система ходовая

Вкладка 3 - Описание:

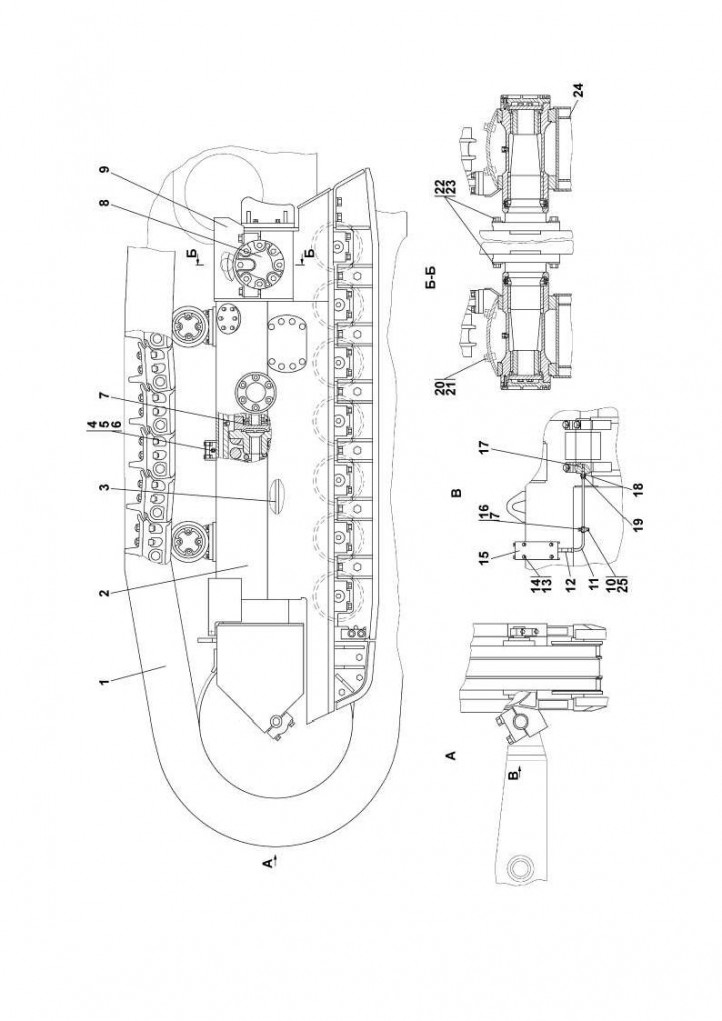

Система ходовая полужесткая 2001-21-201СП

№	наименование	кат.номер	кол-во
1	Гусеница	2001-22-1СП	2
2	Тележка полужесткая	2001-21-203СП	1
3	Трубопровод	2001-21-255-01СП	1
4	Штуцер	4001-21-209	2
5	Гайка М16?1,5		2
6	Масленка 1.2Ц6хр		2
7	Планка	4001-21-202	2
8	Шарнир	2001-21-108СП	2
9	Кожух	2001-21-289	2
10	Шайба 8Т		4
11	Трубопровод	2001-21-255СП	1
12	Рукав	РВД.02.85.068А.А05.068А.А05.430.А-2	2
13	Шайба А10		12
14	Болт М10-6g?25		8
15	Крышка	2001-21-297	2
16	Прокладка	700-40-6684-06	2
17	Ось	2001-21-177	1
18	Кольцо 14?20		4
19	Болт зажимной		2
20	Шайба		8
21	Болт М16?1,5-6g?30		8
22	Шайба		24
23	Болт М27?2-6g?95		24
24	Тележка полужесткая	2001-21-202СП	1
25	Болт М8-6g?30		4

Вкладка 4 - Заголовок: Тележка

Вкладка 4 - Описание:

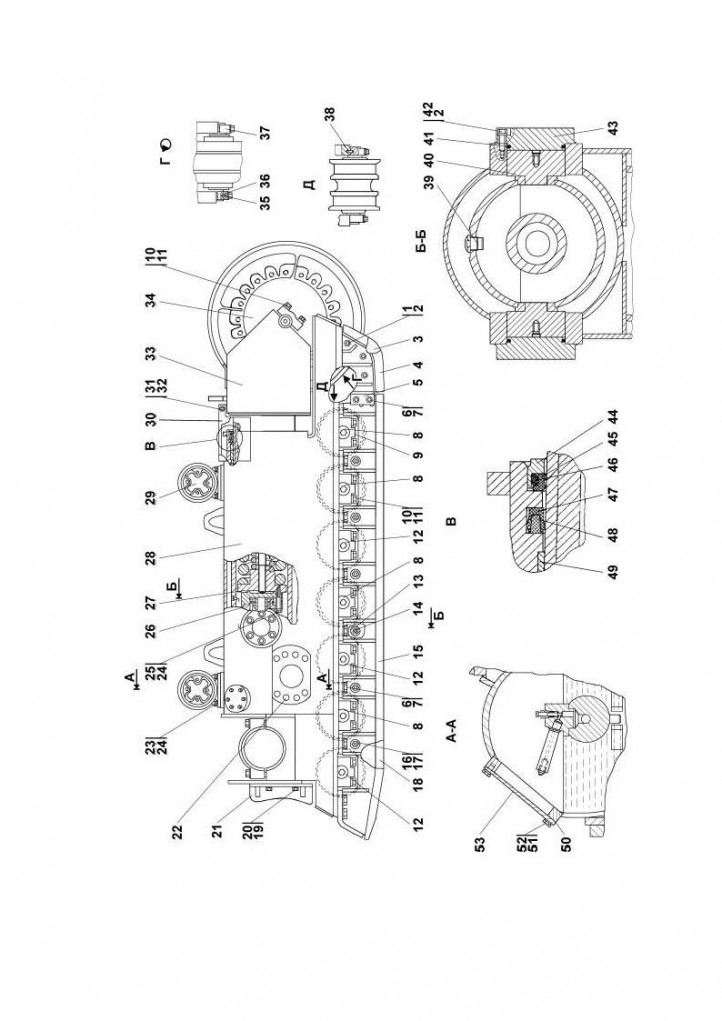

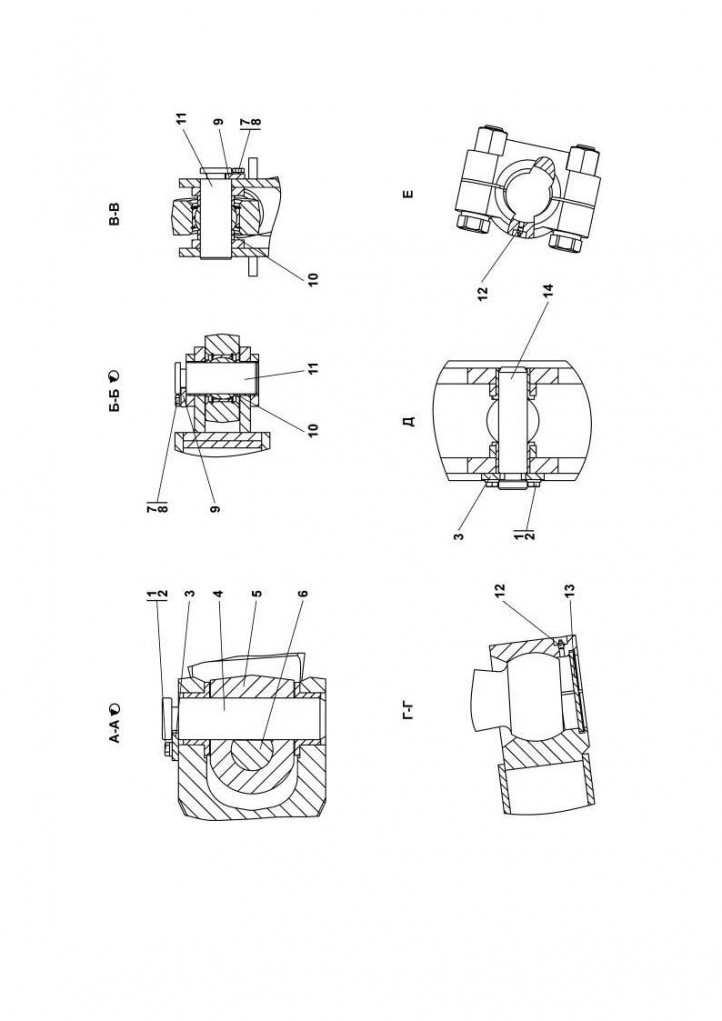

Тележка полужесткая 2001-21-202СП/-203СП

№	наименование	кат.номер	кол-во
1	Болт М16-6g?30		6
2	Шайба		18
3	Отбойник	1101-21-97	1
4	Отбойник	1101-21-96	1
5	Накладка	2501-21-245	2
6	Болт М20-6g?50		19
7	Шайба		19
8	Каток опорный	2001-21-40-02СП	4
9	Крышка	312001-21-25	14
10	Шайба		32
11	Болт М24?2-6g?100		32
12	Каток опорный	2001-21-40-03СП	3
13	Втулка	2001-21-210	6
14	Стяжка	2001-21-270	6
15	Щиток	2001-21-232СП	1
16	Гайка М24?2		6
17	Шайба 24		12
18	Щиток	2001-21-231СП	1
19	Шайба 16 ОТ		2
20	Болт М16-6g?45		2
21	Отбойник	2001-21-229СП	1
22	Пробка		8
23	Болт М20?1,5-6g?60		8
24	Шайба 20 ОТ		14
25	Болт М20?1,5-6g?120		6
26	Механизм натяжения	1101-21-43-02СП	1
27	Механизм сдавания	2001-21-33СП	1
28	Рама тележки	2001-21-111СП	1
29	Каток поддерживающий	2001-21-15СП	2
30	Кожух	2001-21-247	1
31	Болт М12-6g?20		2
32	Шайба 12		2
33	Рама тележки передняя	2001-21-9СП	1
34	Колесо натяжное	2001-21-43СП	1
35	Штифт		1
36	Крышка	2001-21-55	1
37	Крышка	2001-21-57	1
38	Штифт		7
39	Стопор	1501-21-227	1
40	Вкладыш	2001-21-68-01	2
41	Кольцо 122-130-46-2-51-1668		2
42	Болт М16?1,5-6g?38		14
42	Крышка	2001-21-65	2
44	Каркас	2001-21-64	1
45	Манжета	2001-21-164	1
46	Кольцо упругое	40 0488	1
47	Манжета	2001-21-63	1
48	Кольцо упругое	40 0498	1
49	Втулка	2001-21-99	1
50	Прокладка		1
51	Шайба 8Т		8
52	Болт М8-6g?16		6
53	Крышка	0901-21-71	1

Вкладка 5 - Заголовок: Каток

Вкладка 5 - Описание:

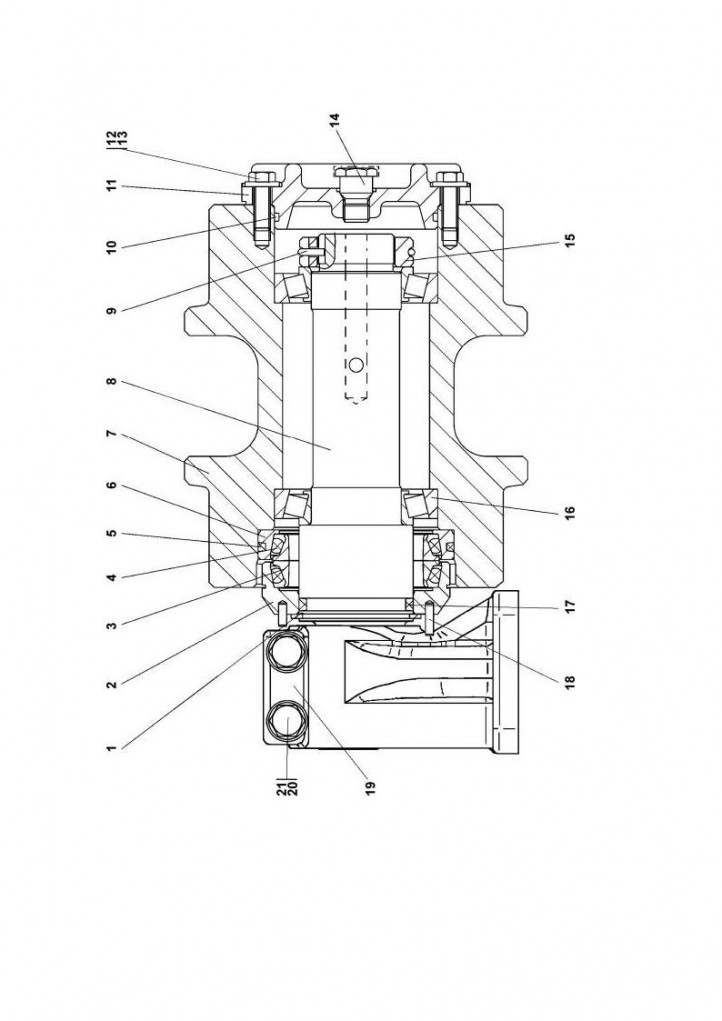

Каток поддерживающий 2001-21-15СП

№	наименование	кат.номер	кол-во
1	Кольцо С70		1
2	Крышка	2001-21-121	1
3	Кольцо уплотнительное	2501-21-142	2
4	Кольцо упругое	40 0212	2
5	Кольцо 110-120-58-2-51-1668		1
6	Корпус уплотнения	2001-21-120	1
7	Каток	2001-21-54СП	1
8	Ось	2001-21-119	1
9	Кольцо стопорное	2001-21-125	1
11	Крышка	2001-21-123	1
12	Шайба		4
13	Болт М10-6g?30		4
14	Пробка		1
15	Гайка	2001-21-124	1
16	Подшипник 7211А		2
17	Кольцо 060-070-58-2-51-1668		1
18	Штифт		2
19	Опора	2001-21-122	1
20	Шайба 16 ОТ		2
21	Болт М16?1,5-6g?75		2

Вкладка 6 - Заголовок: Шарнир

Вкладка 6 - Описание:

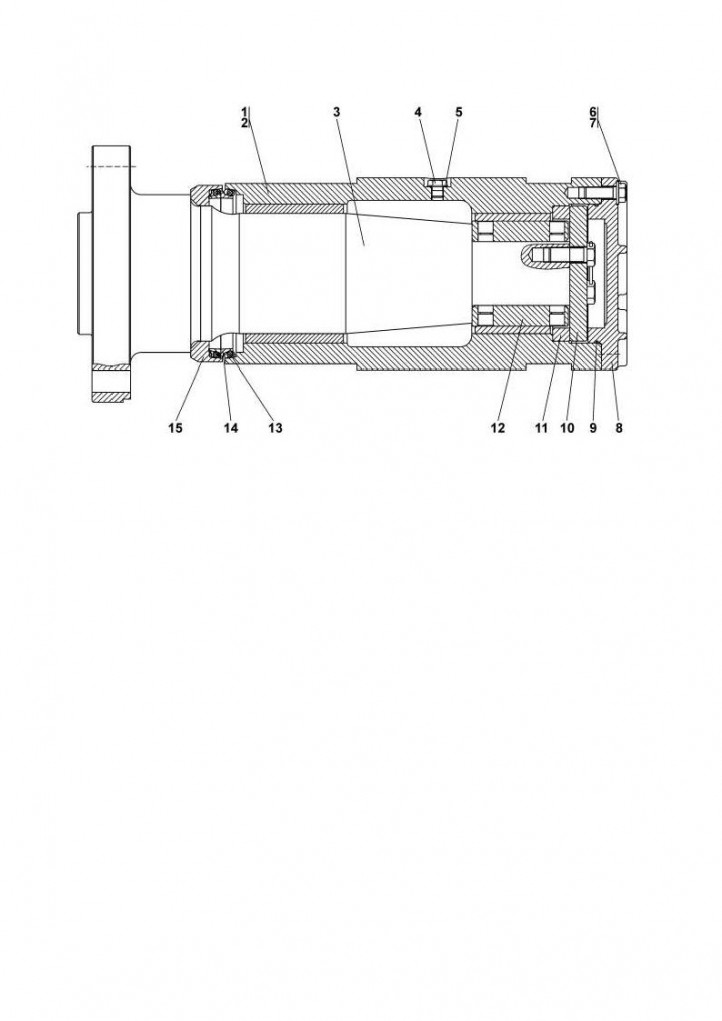

Шарнир 2001-21-108СП

№	наименование	кат.номер	кол-во
1	Корпус	2001-21-109СП	1
3	Ось	2501-21-320	1
4	Пробка		1
5	Прокладка		2
6	Шайба		8
7	Болт М16?1,5-6g?45		8
8	Крышка	2501-21-192	1
9	Кольцо 180-185-36-2-51-1668		1
10	Фланец	ТМ2501-21-47	1
11	Кольцо	2501-21-196	1
12	Вкладыш	ТМ2501-21-46	2
13	Кольцо упругое	40 0323	2
14	Кольцо уплотнительное	2501-21-198	2
15	Корпус уплотнения	2001-21-153	1

Вкладка 7 - Заголовок: Каток опорный

Вкладка 7 - Описание:

Каток опорный 2001-21-40-02СП/-03СП

№	наименование	кат.номер	кол-во
1	Кольцо 122-130-46-2-51-1668		2
2	Фланец	2001-21-75СП	2
3	Кольцо 066-071-30-2-51-1668		2
4	Ось	2001-21-252	1
5	Пробка		1
6	Крышка	2001-21-107	2
7	Кольцо уплотнительное	2501-21-142	4
8	Кольцо упругое	40 0212	4
9	Болт	2501-21-411	20
10	Каток	2001-21-55СП	1
11	Каток**	2001-21-55-01СП	1

Вкладка 8 - Заголовок: Колесо

Вкладка 8 - Описание:

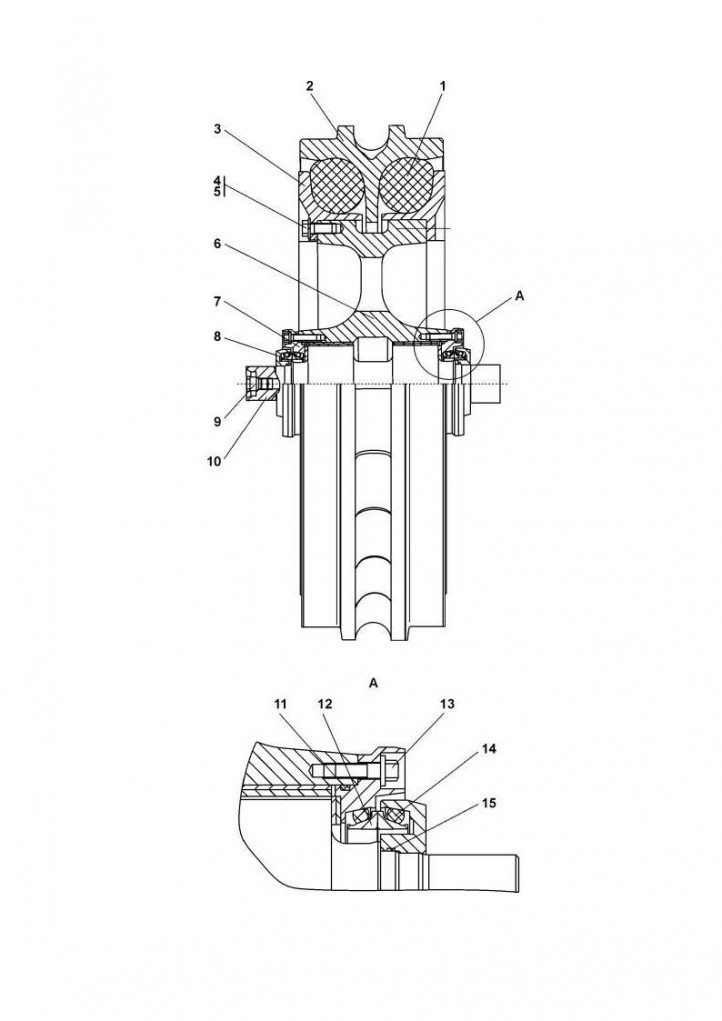

Колесо натяжное 2001-21-43СП

№	наименование	кат.номер	кол-во
1	Сектор упругий	40 0441	8
2	Обод	2001-21-114	1
3	Упор	2001-21-115	8
4	Шайба		40
5	Болт М16?1,5-6g?75		40
6	Ступица	2001-21-44СП	1
7	Фланец	2001-21-75СП	2
8	Крышка	2001-21-107	2
9	Пробка		1
10	Ось	2001-21-251	1
11	Кольцо 122-130-46-2-51-1668		2
12	Кольцо уплотнительное	2501-21-142	4
13	Болт	2501-21-411	20
14	Кольцо упругое	40 0212	4
15	Кольцо 066-071-30-2-51-1668		2

Вкладка 9 - Заголовок: Механизм натяжения

Вкладка 9 - Описание:

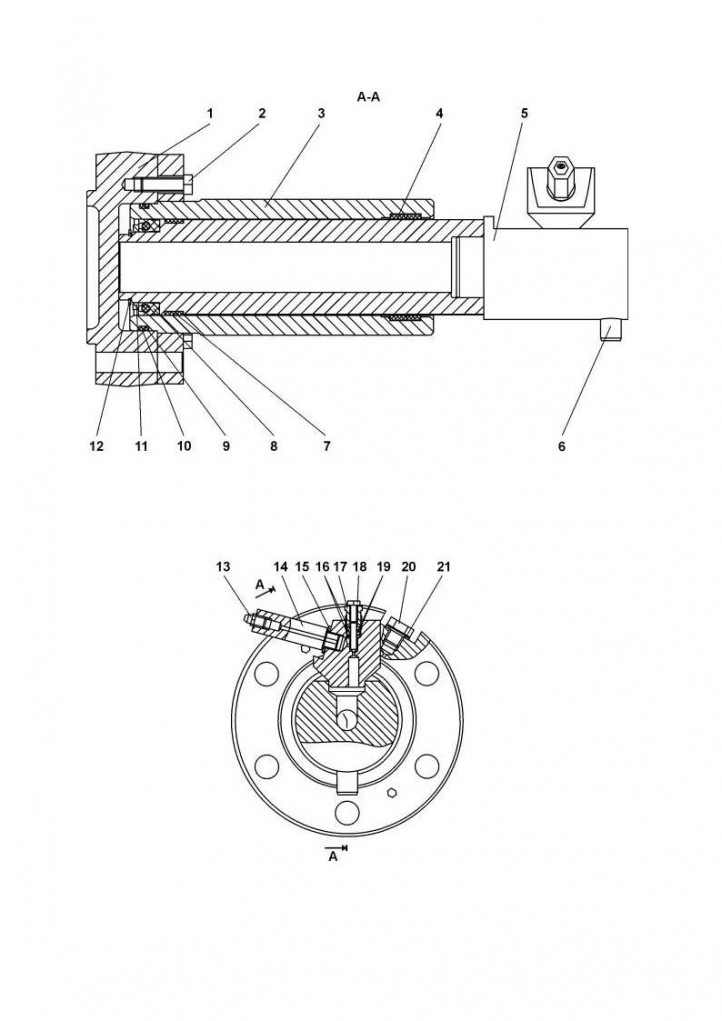

Механизм натяжения 1101-21-43-02СП/-03СП

№	наименование	кат.номер	кол-во
1	Крышка	2001-21-126	1
2	Болт М8-6g?35		2
3	Цилиндр	1101-21-66СП	1
4	Кольцо Е20-100-105		2
5	Шток	1101-21-46-02СП	1
6	Стопор	1101-21-133	2
7	Кольцо Е20-095-100		1
8	Манжета Е32-080		1
9	Шайба		1
10	Кольцо 115-125-58-2-51-1668		1
11	Кольцо	1101-21-67	1
12	Кольцо		1
13	Масленка 1.2Ц6хр		1
14	Наконечник	1101-21-136	1
15	Прокладка		1
16	Обойма	46-21-718	2
17	Пробка		1
18	Игла		1
19	Кольцо СТ13-5-4		4
20	Пробка		1
21	Кольцо 16?22		1

Характеристики

Вкладка 1 - Заголовок: Установка двигателя

Вкладка 1 - Описание:

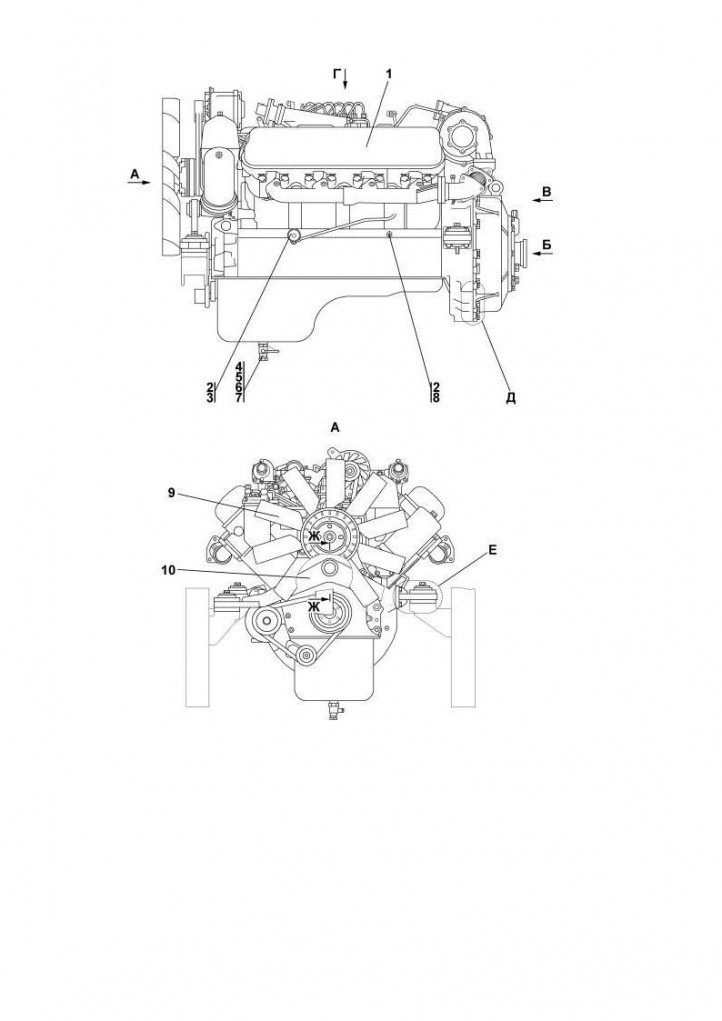

Установка двигателя ЯМЗ-238 2022-01-1СП/-01СП

№	наименование	кат.номер	кол-во
1	Двигатель ЯМЗ-238ДЕ2-28		1
2	Переходник	2002-01-7	2
3	Датчик указателя давления масла ММ355		1
4	Заглушка	1102-01-7	1
5	Кран шаровой 0,63/15		1
6	Кольцо 24?30		1
7	Проволока 1,6-0-С		6.3м.
8	Датчик аварийного давления масла ММ111В		1
9	Крыльчатка вентилятора толкающая	1102-01-105СП	1
10	Опора передняя	2002-01-106СП	1

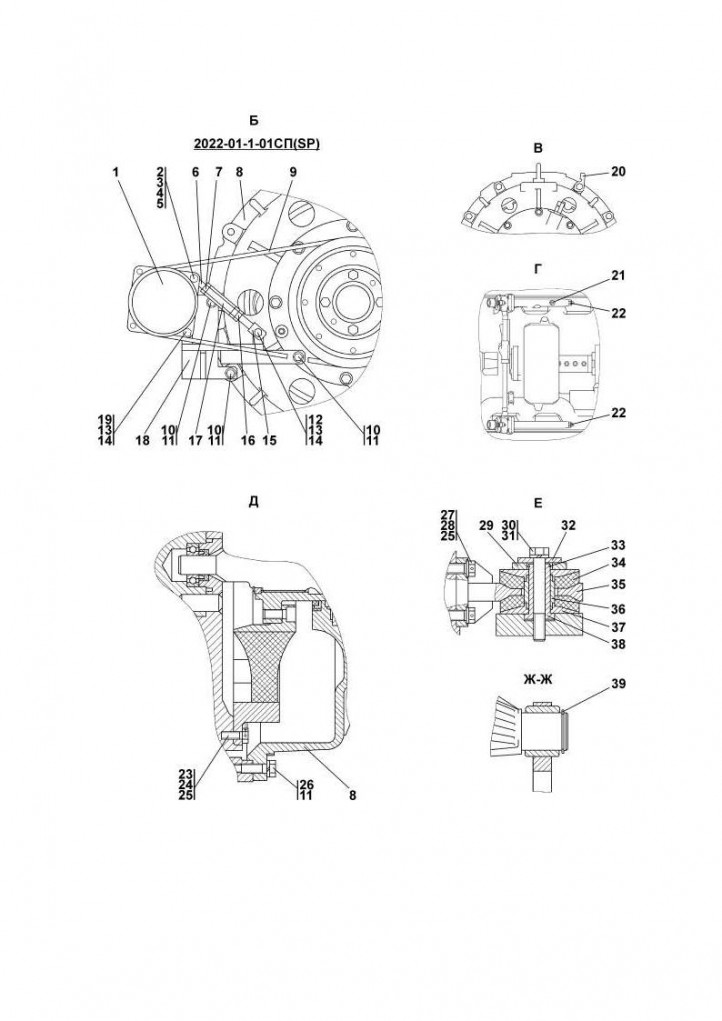

Установка двигателя ЯМЗ-238 (Лист2)

№	наименование	кат.номер	кол-во
1	Компрессор кондиционера	2002-10-102СП	1
2	Ось	2501-01-21	1
3	Втулка	2504-48-6-01	2
4	Гайка М8		1
5	Шайба 8Т		1
6	Рычаг	2504-48-2	1
7	Гайка М12?1,25		1
8	Муфта упругая	2002-20-3СП	1
9	Ремень А-1320.III		1
	Муфта упругая**(с кондиционером)	2002-20-3-01СП
10	Болт М12-6g?55		3
11	Шайба 12 ОТ		12
12	Болт М10-6g?30		1
13	Гайка М10		3
14	Шайба 10
15	Вилка	2504-48-1	1
16	Гайка М12?1,25		1
17	Стяжка	2504-48-3	1
18	Кронштейн	1501-48-101СП	1
19	Болт М10-6g?40		2
20	Угольник	401-10-1	1
21	Датчик указателя температуры ТМ100-В		1
22	Датчик сигнализатора температуры ТМ111-01		2
23	Шайба		12
24	Болт 3М10-6g?30		12
25	Проволока 1,6-0-С		6.3м.
26	Болт М12-6g?40		12
27	Шайба		8
28	Болт 3М14-6g?40		8
29	Проставка	0602-24-86	4
30	Болт	28 0575	4
31	Шайба 16 ОТ		4
32	Шайба специальная	0602-01-29К	4
33	Кольцо	0602-24-88	4
34	Амортизатор	40 0449	8
35	Опора задняя	2002-01-102СП	2
36	Втулка	0602-24-49	4
37	Прижим	0602-24-48	8
38	Палец	0602-24-90-01	4
39	Кольцо С50Ц9хр		1

Вкладка 2 - Заголовок: Система воздухоочистки и выпуска

Вкладка 2 - Описание:

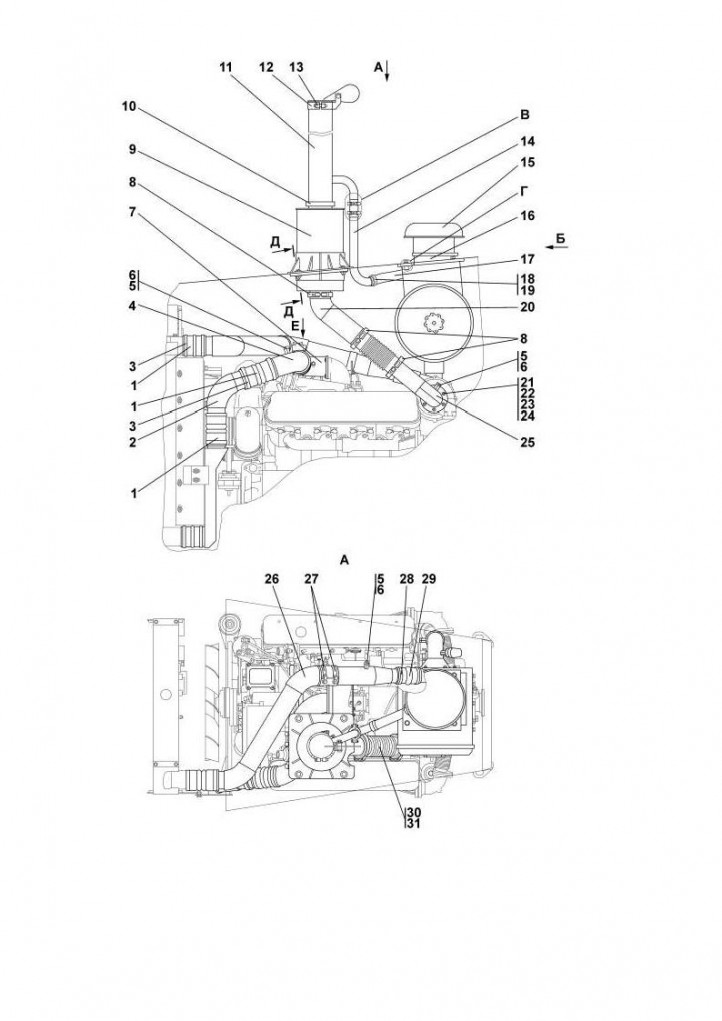

Установка систем воздухоочистки и выпуска 2022-05-1СП

№	наименование	кат.номер	кол-во
1	Рукав 3071049		3
2	Воздуховод	Э2022-05-17СП	1
3	Хомут 3926704		6
4	Воздуховод	2022-05-12СП	1
5	Пробка	37 5430	4
6	Кольцо 14?20		4
7	Воздуховод	2022-05-15СП	1
8	Хомут	1102-05-31СП	3
9	Глушитель	1502-05-20СП	1
10	Хомут	1102-05-31-01СП	1
11	Труба выпускная	1106-05-21СП	1
12	Крышка с хомутом	1102-05-37СП	1
13	Болт	28 5230	3
14	Труба	1502-05-25СП	1
15	Воздухозаборник	404-05-27СП	1
16	Воздухоочиститель циклонный	1502-05-13СП	1
17	Рукав	46 1401-04	1
18	Хомут	46-60-366СП	2
19	Шланговый хомут DIN3017-AS30-45/		2
20	Газовод	1502-05-29СП	1
21	Гайка М10		6
22	Шайба 10		6
25	Газовод	1502-05-30СП	1
26	Воздуховод	2022-05-11СП	1
27	Хомут	403-05-129-03СП	1
28	Хомут 3926702		2
29	Рукав 3071051		1
30	Компенсатор СК-524.000.00СБ		1

Вкладка 3 - Заголовок: Система охлаждения

Вкладка 3 - Описание:

Система охлаждения 2022-60-1СП

№	наименование	кат.номер	кол-во
1	Шайба	46-11-476	24
2	Болт М12?1,25-6g?30		16
4	Установка радиаторная	2022-60-102-03СП	1
5	Труба	2002-60-9	1
6	Болт М10-6g?40		2
7	Шайба 10 ОТ		10
8	Патрубок	2022-60-101СП	1
9	Прокладка		1
10	Рукав	46 0901-07	1
11	Рукав	46 0901-03	1
12	Шланговый хомут		9

Характеристики

Наша производственная деятельность и тесные контакты с заводами – производителями дают нам возможность иметь склад новых запасных частей широкого ассортимента. Заказать запасные части к трактору или запасные части к спецтехнике в Чебоксарах просто, оформив заявку или позвонив нашим менеджерам. Мы ответим на все интересующие вас вопросы. Если требуемого элемента не окажется в наличии, мы доставим его в кратчайшие сроки.
