Запчасти Четра T-15.02Я - Ремонтный завод тракторов

Вкладка 1 - Заголовок: 1102-10-13-01СП ЭЛЕКТРООБОРУДОВАНИЕ КРЫШИ КАБИНЫ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	1102-10-13-01-10СБ	Электрооборудование крыши кабины
	1102-10-13-01-20СБ	Электрооборудование крыши кабины
	1102-10-13-01СБ	Электрооборудование крыши кабины
1	700-40-6736	Кольцо
2	700-40-6684-02	Прокладка
3	700-41-3187	Хомутик
4	Болт М8-6gx16	Болт М8-6gx16
5	Шайба 8Т	Шайба 8Т
6	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
6	310150	Шайба 8 ГОСТ 11371-78
7	700-40-6684-05	Прокладка
8	700-40-6695	Кольцо
9	1102-10-183-20СБ	Скоба
9	1102-10-183СБ	Скоба
10	Винт В.М6-6gx22	Винт В.М6-6gx22
11	Шайба 6Т	Шайба 6Т
12	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
12	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
13	1102-10--188-20СБ	Автомагнитола
13	1102-10-188СБ	Автомагнитола
14	СИ-ЕУ 453754.009-01	Светильник автотранспортный СИ-ЕУ 453754.009-01
15	1102-10-166-20СП(SP)	Жгут
15	1102-10-166СБ	Жгут
16	1102-10-165СБ	Щиток выключателей
17	700-40-6684-04	Прокладка

Вкладка 2 - Заголовок: 1102-10-13-01СП ЭЛЕКТРООБОРУДОВАНИЕ КРЫШИ КАБИНЫ

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
1	Винт В.М6-6gx12	Винт В.М6-6gx12
2	Шайба 6Т	Шайба 6Т
3	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
3	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
4	404-10-180-51-20СБ	Провод
4	404-10-180-51СБ	Провод
5	4573739009	Колодка гнездовая 602606
6	415045	Хомутик
7	700-40-6684-08	Прокладка
8	14.3723.000	Панель соединительная 14.3723.000
9	Винт В.М6-6gx22	Винт В.М6-6gx22
10	Клипса	Клипса
11	Винт самонарезающий	Винт самонарезающий
12	1102-10-189-20СБ	Система акустическая 15 АС-1304 А
12	1102-10-189СБ	Система акустическая 15 АС-1304 А
13	Сетка защитная	Сетка защитная
14	1102-10--190-20СБ	Антенна
14	1102-10-190СБ	Антенна
15	1102-10-22	Кронштейн
15	1102-10-22-20	Кронштейн
16	Болт М8-6gx16	Болт М8-6gx16
17	Шайба 8Т	Шайба 8Т
18	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
18	310150	Шайба 8 ГОСТ 11371-78
19	4573739003	Колодка гнездовая 602602
20	400195	Колпачок
21	700-40-5607	Наконечник
22	41.3722.00-09	Предохранитель 41.3722.00-09
23	1102-10--184-03-20СБ	Провод
23	1102-10--184-03СБ	Провод
24	1102-10--184-02-20СБ	Провод
24	1102-10--184-02СБ	Провод
25	Гайка М6	Гайка М6
26	45 7373 1525 00	Предохранитель 10А 352.3722
27	45 7373 1529 00	Предохранитель 30А 356.3722

Вкладка 3 - Заголовок: 1102-10-13-02СП ЭЛЕКТРООБОРУДОВАНИЕ КРЫШИ КАБИНЫ

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
	1102-10-13-02-10СБ	Электрооборудование крыши кабины
	1102-10-13-02-20СБ	Электрооборудование крыши кабины
	1102-10-13-02СБ	Электрооборудование крыши кабины
1	700-40-6736	Кольцо
2	700-40-6684-02	Прокладка
3	700-41-3187	Хомутик
4	Болт М8-6gx16	Болт М8-6gx16
5	Шайба 8Т	Шайба 8Т
6	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
6	310150	Шайба 8 ГОСТ 11371-78
7	700-40-6684-05	Прокладка
8	1102-10-183-20СБ	Скоба
8	1102-10-183СБ	Скоба
9	Винт В.М6-6gx22	Винт В.М6-6gx22
10	Шайба 6Т	Шайба 6Т
11	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
11	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
12	1102-10--188-20СБ	Автомагнитола
12	1102-10-188СБ	Автомагнитола
13	700-40-6695	Кольцо
14	СИ-ЕУ 453754.009-01	Светильник автотранспортный СИ-ЕУ 453754.009-01
15	1102-10--166-01-20СБ	Жгут
15	1102-10--166-01СБ	Жгут
16	1102-10--165-01СБ	Щиток выключателей
17	700-40-6684-04	Прокладка

Вкладка 4 - Заголовок: 1102-10-13-02СП ЭЛЕКТРООБОРУДОВАНИЕ КРЫШИ КАБИНЫ

Вкладка 4 - Описание:

№	Номер запчасти	Наименование запчасти
1	Винт В.М6-6gx12	Винт В.М6-6gx12
2	Шайба 6Т	Шайба 6Т
3	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
3	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
4	404-10-180-51-20СБ	Провод
4	404-10-180-51СБ	Провод
5	4573739009	Колодка гнездовая 602606
6	415045	Хомутик
7	700-40-6684-08	Прокладка
8	Клипса	Клипса
9	Винт самонарезающий	Винт самонарезающий
10	1102-10-189-20СБ	Система акустическая 15 АС-1304 А
10	1102-10-189СБ	Система акустическая 15 АС-1304 А
11	Сетка защитная	Сетка защитная
12	1102-10--190-20СБ	Антенна
12	1102-10-190СБ	Антенна
13	1102-10-22	Кронштейн
14	1102-10-22-20	Кронштейн
14	Болт М8-6gx16	Болт М8-6gx16
15	Шайба 8Т	Шайба 8Т
16	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
16	310150	Шайба 8 ГОСТ 11371-78
17	4573739003	Колодка гнездовая 602602
18	400195	Колпачок
19	700-40-5607	Наконечник
20	41.3722.00-09	Предохранитель 41.3722.00-09
21	1102-10--184-03-20СБ	Провод
21	1102-10--184-03СБ	Провод
22	1102-10--184-02-20СБ	Провод
22	1102-10--184-02СБ	Провод
23	Гайка М6	Гайка М6
24	45 7373 1525 00	Предохранитель 10А 352.3722
25	45 7373 1529 00	Предохранитель 30А 356.3722

Вкладка 5 - Заголовок: 1102-10-165СП/-01СП ЩИТОК ВЫКЛЮЧАТЕЛЕЙ

Вкладка 5 - Описание:

№	Номер запчасти	Наименование запчасти
	1102-10-165-01СБ	Щиток выключателей
	1102-10-165СБ	Щиток выключателей
1	ВК343-03.43А	Выключатель ВК343-03.43А
2	П147-02.03	Переключатель П147-02.03
3	П150-07.28	Переключатель П150-07.28
4	П147-04.11	Переключатель П147-04.11
5	60.3710116	Рамка выключателей 60.3710116

Вкладка 6 - Заголовок: 1506-10-12-02СП ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

Вкладка 6 - Описание:

№	Номер запчасти	Наименование запчасти
	1506-10-12-02-20СБ	Электрооборудование двигателя
	1506-10-12-02СБ	Электрооборудование двигателя
1	415090	Хомутик
2	Болт М6-6gx20	Болт М6-6gx20
3	Шайба 6Т	Шайба 6Т
4	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
4	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
5	1526-10-106-20СБ	Жгут
5	1526-10-106СБ	Жгут
6	415178	Хомутик
7	Болт М8-6gx20	Болт М8-6gx20
8	Шайба 8Т	Шайба 8Т
9	Шайба 8	Шайба 8
10	415132	Хомутик
11	700-41-2866	Хомут
12	401-10-111-20СП(SP)	Провод
12	401-10-111СБ	Провод
13	Гайка М8	Гайка М8
14	700-40-5607	Наконечник
15	700-40-5606	Наконечник

Вкладка 7 - Заголовок: 1526-10-11СП УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ НА РАМЕ

Вкладка 7 - Описание:

№	Номер запчасти	Наименование запчасти
	1526-10-11	Установка электрооборудования на раме
	1526-10-11-20СБ	Установка электрооборудования на раме
1	401-10-111-01-20СБ	Провод
1	401-10-111-01СБ	Провод
2	1506-10-12-02-20СБ	Электрооборудование двигателя
2	1506-10-12-02СБ	Электрооборудование двигателя
3	1526-10-112-20СБ	Жгут
3	1526-10-112СБ	Жгут
4	700-40-6684-06	Прокладка
5	415090	Хомутик
6	700-40-6695	Кольцо
7	602602	Колодка гнездовая ОСТ 37.003.032-88
8	2001-10-110-24-20СП -20SP	Провод
8	2001-10-110-24СБ	Провод
9	602601	Колодка гнездовая
10	1526-10-15	Электрооборудование трансмиссии
10	1526-10-15-20СБ	Электрооборудование трансмиссии
11	Батарея СТ-190А	Батарея СТ-190А
13	Болт М8-6gx35	Болт М8-6gx35
14	Гайка М8	Гайка М8
15	Шайба 8Т	Шайба 8Т
16	Шайба 8	Шайба 8
17	1106-10-154СБ	Провод
18	2001-10-7-20	Угольник
18	37171	Угольник
19	46-10-113	Стержень
19	46-10-113-20	Стержень
20	46-10-113-01	Стержень
20	46-10-113-01-20	Стержень
21	1526-10-17	Электрооборудование контейнера АКБ
21	1526-10-17-20СБ	Электрооборудование контейнера АКБ
22	1526-10-18	Электрооборудование контейнера отопителя
23	700-40-6736	Кольцо
24	700-41-2548	Хомутик
25	415119	Хомутик
26	Болт М8-6gx16	Болт М8-6gx16
27	2001-10-110-20СП(SP)	Провод
27	2001-10-110СБ	Провод
28	40 0218-01	Прокладка
28	40 0218-01-20	Прокладка

Вкладка 8 - Заголовок: 1526-10-12-02СП ЭЛЕКТРООБОРУДОВАНИЕ ПОЛА КАБИНЫ

Вкладка 8 - Описание:

№	Номер запчасти	Наименование запчасти
	1526-10-12-02-20СБ	Электрооборудование пола кабины
	1526-10-12-02П	Электрооборудование пола кабины
1	700-40-6684-04	Прокладка
2	415204	Хомутик
3	700-40-6684-03	Прокладка
4	700-41-2548	Хомутик
5	1526-10-16	Установка управления навесным оборудованием
5	1526-10-16-20СБ	Установка управления навесным оборудованием
6	Винт В.М6-6gx12	Винт В.М6-6gx12
7	Шайба 6Т	Шайба 6Т
8	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
8	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
9	700-40-6684-05	Прокладка
10	700-41-2866	Хомут
11	Колодка	Колодка
12	700-41-3179	Хомутик
13	1152-10-103СБ	Жгут
14	1152-10-101-20СБ	Жгут
14	1152-10-101СБ	Жгут
15	1152-10-100-20СБ	Жгут
15	1152-10-100СБ	Жгут
16	1152-10-102-20СБ	Жгут
16	1152-10-102СБ	Жгут
17	1152-10-107СБ	Жгут
18	1526-10-103-20СБ	Плата
18	1526-10-103СБ	Плата
19	Болт М6-6gx16	Болт М6-6gx16

Вкладка 9 - Заголовок: 1526-10-12-02СП ЭЛЕКТРООБОРУДОВАНИЕ ПОЛА КАБИНЫ

Вкладка 9 - Описание:

№	Номер запчасти	Наименование запчасти
1	1526-10-109-20СБ	Щиток приборов
1	1526-10-109СБ	Щиток приборов
2	Болт М8-6gx16	Болт М8-6gx16
3	Шайба 8Т	Шайба 8Т
4	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
4	310150	Шайба 8 ГОСТ 11371-78
5	Шайба 8	Шайба 8
6	700-40-6684-07	Прокладка
7	415090	Хомутик
8	700-40-6684-02	Прокладка
9	415320	Хомутик
10	700-40-6684-03	Прокладка
11	700-41 -2548	Хомутик
12	Фиксирующий винт	Фиксирующий винт
13	Крышка	Крышка
14	2,211E+13	Устройство управления «Easy Start» 22 1100032 88000
15	Болт М8-6gx35	Болт М8-6gx35
16	Шайба 6Т	Шайба 6Т
17	ПН24/125 РИВП 453741.006 ТУ	Преобразователь напряжения ПН24/125 РИВП 453741.006 ТУ
18	Колодка штыревая	Колодка штыревая
19	1526-10-2	Панель
19	1526-10-2-20	Панель
20	4573731694	Блок предохранителей 41.3722.00-09
21	45 7373 1528 00	Предохранитель 25 А 355.3722
22	45 7373 1527 00	Предохранитель 20А 354.3722
23	45 7373 1525 00	Предохранитель 10А 352.3722
24	Винт В.М6-6gx22	Винт В.М6-6gx22
25	Гайка М6	Гайка М6
26	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
26	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
27	31 0050-20	Шайба 4.01.08кп.0221 ГОСТ 11371-78
27	310050	Шайба 4.01.08кп.019 ГОСТ 11371-78
28	4596321017	Винт 4x16
29	ПС-500	Розетка штепсельная ПС-500
30	П147-02.17	Переключатель П147-02.17
31	60.3710116-08	Рамка выключателей 60.3710116-08
32	4573734267	Выключатель стартера и приборов ВК 353
32	4573734268	Выключатель стартера и приборов ВК 353 Э
32	4573734269	Выключатель стартера и приборов ВК 353 Т
33	Гайка 157.000	Гайка 157.000
34	Ф53710.000 ТУ	Выключатель кнопочный Ф53710.000 ТУ
35	Шуруп 2-3x25.019	Шуруп 2-3x25.019
36	Мини-регулятор	Мини-регулятор
37	Болт М6-6gx20	Болт М6-6gx20
38	17.3723.000	Панель соединительная 17.3723.000
39	2706-10-1-20	Шинка
39	294660	Шинка
40	700-40-6684-04	Прокладка
41	415204	Хомутик
42	Болт М6-6gx16	Болт М6-6gx16
43	4006-10-114-20СБ	Панель
43	4006-10-114СБ	Панель

Вкладка 10 - Заголовок: 1526-10-13СП ЭЛЕКТРООБОРУДОВАНИЕ ПЕРЕДНЕЙ ОБЛИЦОВКИ

Вкладка 10 - Описание:

№	Номер запчасти	Наименование запчасти
	1526-10-13	Электрооборудование передней облицовки
	1526-10-13-20СБ	Электрооборудование передней облицовки
1	1526-10-111-20СБ	Жгут ПО
1	1526-10-111СБ	Жгут ПО
2	45 7374 2176 09	Сигнал звуковой безрупорный С 314
2	45 7374 2177 08	Сигнал звуковой безрупорный С314-Э
2	45 7374 2178 07	Сигнал звуковой безрупорный С314-Т
3	415178	Хомутик
4	700-40-6684-03	Прокладка
5	415119	Хомутик
6	Болт М8-6gx16	Болт М8-6gx16
7	Шайба 8Т	Шайба 8Т
8	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
8	310150	Шайба 8 ГОСТ 11371-78
9	Шайба 8	Шайба 8
10	700-41-3179	Хомутик
11	700-40-6684-04	Прокладка
12	700-40-6684-07	Прокладка
13	700-41-3310	Хомутик
14	2501-10-129-22-20СП -20SP	Провод
14	2501-10-129-22СБ	Провод

Вкладка 11 - Заголовок: 1526-10-14СП ЭЛЕКТРООБОРУДОВАНИЕ ТОПЛИВНОГО БАКА

Вкладка 11 - Описание:

№	Номер запчасти	Наименование запчасти
	1526-10-14	Электрооборудование топливного бака
1	4002-10-13-20	Кожух
1	768027	Кожух
2	700-41-3310	Хомутик
3	700-41-3179	Хомутик
4	Болт М8-6gx16	Болт М8-6gx16
5	Шайба 8Т	Шайба 8Т
6	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
6	310150	Шайба 8 ГОСТ 11371-78
7	Шайба 8	Шайба 8
8	1526-10-110-20СБ	Жгут ТБ
8	1526-10-110СБ	Жгут ТБ
9	700-40-6695	Кольцо
10	415119	Хомутик
11	45 7374 2173 01	Сигнал звуковой безрупорный С313
11	45 7374 2174 00	Сигнал звуковой безрупорный С313
11	45 7374 2175 10	Сигнал звуковой безрупорный С313
12	2501-10-129-22-20СП -20SP	Провод
12	2501-10-129-22СБ	Провод
13	ELT 248	Сигнал звуковой ELT 248
14	1106-10-14	Пластина
14	1106-10-14-20	Пластина
15	2502-10-151-12-20СБ	Провод
15	2502-10-151-12СБ	Провод
16	Гайка М8	Гайка М8
17	602602	Колодка гнездовая ОСТ 37.003.032-88
18	700-40-5607	Наконечник

Вкладка 12 - Заголовок: 1526-10-15СП ЭЛЕКТРООБОРУДОВАНИЕ ТРАНСМИССИИ

Вкладка 12 - Описание:

№	Номер запчасти	Наименование запчасти
	1526-10-15	Электрооборудование трансмиссии
1	1526-10-104-20СБ	Жгут Тр
1	1526-10-104СБ	Жгут Тр
2	415119	Хомутик
3	Шайба 8	Шайба 8
4	Шайба 8Т	Шайба 8Т
5	415090	Хомутик
6	700-41-3179	Хомутик
7	Болт М8-6gx16	Болт М8-6gx16
8	700-40-5607	Наконечник
9	ТТ2501-10-9	Шайба

Вкладка 13 - Заголовок: 1526-10-16СП УСТАНОВКА УПРАВЛЕНИЯ НАВЕСНЫМ ОБОРУДОВАНИЕМ

Вкладка 13 - Описание:

№	Номер запчасти	Наименование запчасти
1	1526-10-107-20СБ	Жгут НО
1	1526-10-107СБ	Жгут НО
2	415119	Хомутик
3	700-41-3178	Хомутик
4	Болт М8-6gx16	Болт М8-6gx16
5	Шайба 8Т	Шайба 8Т
6	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
6	310150	Шайба 8 ГОСТ 11371-78
7	Шайба 8	Шайба 8
8	RСG-9 с п/о VACC	Контроллер RСG-9 с п/о VACC
9	Болт М6-6gx25	Болт М6-6gx25
10	Шайба 6Т	Шайба 6Т
11	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
11	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
12	31 0050-20	Шайба 4.01.08кп.0221 ГОСТ 11371-78
12	310050	Шайба 4.01.08кп.019 ГОСТ 11371-78
13	Винт 4x16	Винт 4x16
14	HDC 16-9	Крышка HDC 16-9
15	700-41-3179	Хомутик
16	17.3723.000	Панель соединительная 17.3723.000
17	700-41-2866	Хомут
18	Болт М6-6gx20	Болт М6-6gx20
19	700-41 -2548	Хомутик

Вкладка 14 - Заголовок: 1526-10-17СП ЭЛЕКТРООБОРУДОВАНИЕ КОНТЕЙНЕРА АКБ

Вкладка 14 - Описание:

№	Номер запчасти	Наименование запчасти
	1526-10-17	Электрооборудование контейнера АКБ
1	1526-10-125-20СБ	Жгут
1	1526-10-125СБ	Жгут
2	700-40-3141	Кольцо
3	Болт М12x1.25-6gx20	Болт М12x1.25-6gx20
4	Шайба 12 ОТ	Шайба 12 ОТ
5	Шайба 12x2	Шайба 12x2
6	31 0210-20	Шайба 12х2 ГОСТ 11371-78
6	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
7	700-41-3187	Хомутик
8	700-40-6684	Прокладка
9	700-41-3179	Хомутик
10	700-40-6684-04	Прокладка
11	Болт М8-6gx16	Болт М8-6gx16
12	Шайба 8Т	Шайба 8Т
13	Шайба 8	Шайба 8
14	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
14	310150	Шайба 8 ГОСТ 11371-78
15	1106-10-155СБ	Провод
16	1106-10-155-14СБ	Провод
17	ПС-500	Розетка штепсельная ПС-500
18	Гайка	Гайка
19	1402.3737	Выключатель 1402.3737
19	1406.3737	Выключатель 1406.3737
19	1407.3737	Выключатель 1407.3737
20	Винт В.М-6gx18	Винт В.М-6gx18
21	БПР-2М6 Ф5.3722.001ТУ	Блок предохранителей БПР-2М6 Ф5.3722.001ТУ
22	Болт М6-6gx20	Болт М6-6gx20
23	Шайба 6Т	Шайба 6Т
24	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
24	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78

Вкладка 15 - Заголовок: 1526-10-18СП ЭЛЕКТРООБОРУДОВАНИЕ КОНТЕЙНЕРА ОТОПИТЕЛЯ

Вкладка 15 - Описание:

№	Номер запчасти	Наименование запчасти
	1526-10-18	Электрооборудование контейнера отопителя
	1526-10-18-20СБ	Электрооборудование контейнера отопителя
1	Болт М8-6gx16	Болт М8-6gx16
2	Шайба 8Т	Шайба 8Т
3	Шайба 8	Шайба 8
4	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
4	310150	Шайба 8 ГОСТ 11371-78
5	700-40-6684-08	Прокладка
6	415045	Хомутик
7	700-40-6695	Кольцо
8	700-40-3141	Кольцо
9	2001-10-110-39-20СП -20SP	Провод
9	2001-10-110-39СБ	Провод
10	4573739002	Колодка штыревая 502601
11	1526-10-113СБ	Жгут
12	700-40-6684-04	Прокладка
13	700-41-3179	Хомутик
14	4573739003	Колодка гнездовая 602602
15	700-40-6684-07	Прокладка
16	700-41-3310	Хомутик
17	700-40-6684-05	Прокладка
18	700-41-2866	Хомут

Вкладка 16 - Заголовок: 1526-10-1СП/-01СРП ЭЛЕКТРООБОРУДОВАНИЕ

Вкладка 16 - Описание:

№	Номер запчасти	Наименование запчасти
	1526-10-01	Электрооборудование
	1526-10-1-01-20СБ	Электрооборудование
	1526-10-1-01СБ	Электрооборудование
	1526-10-1-20СБ	Электрооборудование
1	2502-10-151-45-20СБ	Провод
1	2502-10-151-45СБ	Провод
2	Болт М8-6gx16	Болт М8-6gx16
3	Шайба 8Т	Шайба 8Т
4	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
4	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
5	310150	Шайба 8 ГОСТ 11371-78
5	310150	Шайба 8 ГОСТ 11371-78
6	700-40-6684-02	Прокладка
7	700-41-2548	Хомутик
8	1526-10-11	Установка электрооборудования на раме
8	1526-10-11-10СБ	Установка электрооборудования на раме
8	1526-10-11-20СБ	Установка электрооборудования на раме
9	1526-10-13	Электрооборудование передней облицовки
9	1526-10-13-10СБ	Электрооборудование передней облицовки
9	1526-10-13-20СБ	Электрооборудование передней облицовки
10	700-41-3179	Хомутик
11	700-40-6684-04	Прокладка
12	312501-10-114-20СП -20SP	Маяк проблесковый
12	312501-10-114СБ	Маяк проблесковый
13	700-40-6695	Кольцо
14	1526-10-14	Электрооборудование топливного бака
14	1526-10-14-10СБ	Электрооборудование топливного бака
14	1526-10-14-20СБ	Электрооборудование топливного бака
15	3131.3711010	Фара ГОСТ 3544-75
15	3136.3711010	Фара ГОСТ 3544-75
15	3137.3711010	Фара ГОСТ 3544-75
16	2502-10-151-29-20СБ	Провод
16	2502-10-151-29СБ	Провод
17	Винт В.М6-6gx12	Винт В.М6-6gx12
18	Шайба 6Т	Шайба 6Т
19	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
19	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
20	ФП-310Е-0	Световозвращатель ФП-310Е-0
21	2502-10-151-40-20СБ	Провод
21	2502-10-151-40СБ	Провод

Вкладка 17 - Заголовок: 1526-10-1СП/-01СРП ЭЛЕКТРООБОРУДОВАНИЕ

Вкладка 17 - Описание:

№	Номер запчасти	Наименование запчасти
	1526-10-1-01-20СБ	Электрооборудование
	1526-10-1-01СБ	Электрооборудование
	1526-10-1-20СБ	Электрооборудование
1	31 0210-20	Шайба 12х2 ГОСТ 11371-78
1	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
2	Шайба 12	Шайба 12
3	Шайба 12 ОТ	Шайба 12 ОТ
4	Болт М12x1.25-6gx20	Болт М12x1.25-6gx20
5	3516-10-112-20СБ	Кожух
5	3516-10-112СБ	Кожух
6	3516-10-112-01-20СБ	Кожух
6	3516-10-112-01СБ	Кожух
7	3131.3711010	Фара ГОСТ 3544-75
7	3136.3711010	Фара ГОСТ 3544-75
7	3137.3711010	Фара ГОСТ 3544-75
8	46-10-637-20СП(SP)	Провод
8	46-10-637СБ	Провод
9	Болт М8-6gx16	Болт М8-6gx16
10	Шайба 8Т	Шайба 8Т
11	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
11	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
12	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
12	310150	Шайба 8 ГОСТ 11371-78
13	46-10-84	Кронштейн
14	Винт В.М6-6gx25	Винт В.М6-6gx25
15	Гайка М6	Гайка М6
16	Шайба 6Т	Шайба 6Т
17	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
17	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
18	ТТ2501-10-8	Прокладка
18	ТТ2501-10-8-20	Прокладка
19	ФП-134Б	Фонарь освещения номерного знака ФП-134Б
20	754.3711	Фара
20	7546.3711	Фара
20	7547.3711	Фара
21	700-40-5607	Наконечник
22	700-40-6018	Опора
23	46-10-86	Опора
23	46-10-86-20	Опора
24	46-10-85	Опора
24	46-10-85-20	Опора
25	14x12x4	Кольцо 14x12x4
26	313516-10-24-20СБ	Электрооборудование лебедки
26	313516-10-24СБ	Электрооборудование лебедки

Вкладка 18 - Заголовок: 313516-10-24СП ЭЛЕКТРООБОРУДОВАНИЕ ЛЕБЕДКИ

Вкладка 18 - Описание:

№	Номер запчасти	Наименование запчасти
	313516-10-24-20СБ	Электрооборудование лебедки
	313516-10-24СБ	Электрооборудование лебедки
1	313516-10-132-20СБ	Жгут
1	313516-10-132СБ	Жгут
2	415090	Хомутик
3	Болт М8-6gx16	Болт М8-6gx16
4	Шайба 8Т	Шайба 8Т
5	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
5	310150	Шайба 8 ГОСТ 11371-78

Характеристики

Вкладка 1 - Заголовок: 1101-21-38СП ШАРНИР

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-21-38-20СБ	Шарнир
	1101-21-38СБ	Шарнир
1	1101-21-119СБ	Корпус
2	1101-21-200	Ось
3	37 5515-20	Пробка
3	375515	Пробка
4	700-40-260-11	Прокладка
5	Болт М12x1.25-6gx40	Болт М12x1.25-6gx40
6	Шайба 12 ОТ	Шайба 12 ОТ
7	28 0351-20	Болт 3М12-6gx40
7	280351	Болт 3М12-6gx40
8	1501-21-152	Крышка
9	160-165-36-2-51-1668	Кольцо 160-165-36-2-51-1668
10	1501-21-157	Фланец
11	1501-21-156	Кольцо
12	1101-21-205	Вкладыш
13	400323	Кольцо
14	1501-21-158	Кольцо уплотнительное
15	1501-21-153	Корпус уплотнения
16	Проволока КС-1.6	Проволока КС-1.6

Вкладка 2 - Заголовок: 1101-21-43-02СП/-03СП МЕХАНИЗМ НАТЯЖЕНИЯ

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-21-43-02-20СП -20SP	Механизм натяжения
	1101-21-43-02СБ	Тележка полужесткая
	1101-21-43-03-20СП -20SP	Механизм натяжения
	1101-21-43-03СБ	Тележка полужесткая
1	2001-21-126	Крышка
2	Болт М8-6gx35	Болт М8-6gx35
3	1101-21-66СБ	Цилиндр
4	Е20-100-105	Кольцо Е20-100-105
5	1101-21-46-02СБ	Шток
5	1101-21-46-03СБ	Шток
6	700-32-2177	Штифт
7	Е20-095-100	Кольцо Е20-095-100
8	Манжета Е32-080	Манжета Е32-080
9	700-40-4360	Шайба
10	115-125-58-2-51-1668	Кольцо 115-125-58-2-51-1668
11	1101-21-67	Кольцо
12	700-58-2122	Кольцо С80 ГОСТ 13940-86
13	Масленка 1.2Кд6хр	Масленка 1.2Кд6хр
13	Масленка 1.2Ц6хр	Масленка 1.2Ц6хр
14	1101-21-136	Наконечник
14	1101-21-136-20	Наконечник
15	700-40-260-11	Прокладка
16	46-21-718	Обойма
17	46-21-717	Пробка
17	46-21-717-20	Пробка
18	46-21-756	Игла
19	500192	Кольцо СТ 13-5-7.5 ГОСТ 288-72
20	37 5515-20	Пробка
20	375515	Пробка
21	16x22 МН 4152-62	Кольцо 16x22 МН 4152-62

Вкладка 3 - Заголовок: 1501-21-10СП КАТОК ПОДДЕРЖИВАЮЩИЙ

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
	1501-21-10-20СП(SP)	Каток поддерживающий
	1501-21-15СБ	Каток поддерживающий
1	28 0742-20	Болт M20-6gx85
1	280742	Болт M20-6gx85
2	Шайба 20 ОТ	Шайба 20 ОТ
3	1501-21-122	Опора
3	1501-21-15-20СП(SP)	Каток поддерживающий
3	1501-21-15СБ	Каток поддерживающий
4	325180	Штифт
5	1501-21-121	Крышка
6	1501-21-142	Кольцо уплотнительное
7	400452	Кольцо упругое
8	104-110-36-2-3	Кольцо ГОСТ 18829-73
9	104-110-36-2-51-1668	Кольцо 104-110-36-2-51-1668
10	7210	Подшипник 7210
11	1501-21-119	Ось
12	084-090-36-2-51-1668	Кольцо 084-090-36-2-51-1668
13	084-090-36-2-3	Кольцо 084-090-36-2-3
14	Болт М10-6gx30	Болт М10-6gx30
15	Шайба 10 ОТ	Шайба 10 ОТ
16	37 5509-20	Пробка
16	375509	Пробка
17	1101-21-123	Крышка
18	1501-21-125	Кольцо стопорное
19	1501-21-124	Гайка специальная
20	1501-21-54СБ	Каток
21	1501-21-120	Корпус уплотнения
22	055-065-58-2-51-1668	Кольцо 055-065-58-2-51-1668
23	585630	Кольцо

Вкладка 4 - Заголовок: 1501-21-201СП СИСТЕМА ХОДОВАЯ ПОЛУЖЕСТКАЯ

Вкладка 4 - Описание:

№	Номер запчасти	Наименование запчасти
	1501-21-201-20СП(SP)	Система ходовая полужесткая
	1501-21-201СБ	Система ходовая полужесткая
1	ТЖ216-22-000-02СБ	Гусеница ТЖ216-22-000
2	1501-21-203-01СБ	Тележка
2	1501-21-203-20СП(SP)	Тележка
3	1101-21-38-20СБ	Шарнир
3	1101-21-38СБ	Шарнир
4	1512-21-41	Кожух
4	1512-21-41-20	Кожух
5	31 5355-20	Шайба
5	315355	Шайба
6	28 0840-20	Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70
6	280840	Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70
7	700-31-2209	Шайба ГОСТ 11371-78
7	700-31-2209-20	Шайба ГОСТ 11371-78
8	28 0520-20	Болт М16х1.5-6gх30 ГОСТ 7796-70
8	280520	Болт М16х1.5-6gх30.109.40Х.019 ГОСТ 7796-70
9	1501-21-202-01СБ	Тележка
9	1501-21-202-20СП(SP)	Тележка
10	2001-21-59	Ось
11	Масленка 1.2.Ц6хр	Масленка 1.2.Ц6хр

Вкладка 5 - Заголовок: 1501-21-202СП/-203СП ТЕЛЕЖКА ПОЛУЖЕСТКАЯ

Вкладка 5 - Описание:

№	Номер запчасти	Наименование запчасти
	1501-21-202-01СБ	Тележка
	1501-21-202-20СП(SP)	Тележка
	1501-21-203-01СБ	Тележка
	1501-21-203-20СП(SP)	Тележка
1	700-40-5068	Пробка
2	28 0750-20	Болт M20x1.5-6gx120
2	280750	Болт M20x1.5-6gx120
3	Шайба 20 ОТ	Шайба 20 ОТ
4	1101-21-43-02-20СП -20SP	Механизм натяжения
4	1101-21-43-02СБ	Тележка полужесткая
4	1101-21-43-03-20СП -20SP	Механизм натяжения
4	1101-21-43-03СБ	Тележка полужесткая
5	1501-21-37-20СП(SP)	Механизм сдавания
5	1501-21-37СБ	Механизм сдавания
6	1501-21-214-20СП(SP)	Рама тележки
6	1501-21-214СБ	Рама тележки
6	1501-21-215-20СП(SP)	Рама тележки
6	1501-21-215СБ	Рама тележки
7	1501-21-10-20СП(SP)	Каток поддерживающий
7	1501-21-15СБ	Каток поддерживающий
8	28 0580-20	Болт М16х1.5-6gх170ГОСТ 77970
8	280580	Болт М16х1.5-6gх170 ГОСТ 7795-70
9	Шайба 16 ОТ	Шайба 16 ОТ
10	1501-21-220	Кожух
10	1501-21-220-20	Кожух
11	Болт М12-6gx20	Болт М12-6gx20
12	31 0230-20	Шайба 12.01.10.0221 ГОСТ 6958-78
12	310230	Шайба 12.01.10.019 ГОСТ 6958-78
13	1501-21-209-20СП(SP)	Рама тележки передняя
13	1501-21-209СБ	Рама тележки передняя
14	1501-21-45-20СП(SP)	Колесо натяжное
14	311502-21-43сб	Колесо натяжное
15	31 5317-20	Шайба
15	315317	Шайба
16	28 0742-20	Болт M20-6gx85
16	280742	Болт M20-6gx85
17	28 0521-20	Болт M16-6gx30
17	280521	Болт М16-6gх30
18	31 5271-20	Шайба
18	315271	Шайба
19	1101-21-97	Отбойник
19	1101-21-97-20	Отбойник
20	1101-21-96	Отбойник
20	1101-21-96-20	Отбойник
21	Болт М16-6gx45	Болт М16-6gx45
22	2501-21-244	Накладка
22	2501-21-244-20	Накладка
23	1501-21-44-02-20СП -20SP	Каток опорный
23	1501-21-44-02СБ	Каток опорный
24	311502-21-25	Крышка
25	1501-21-44-03-20СП -20SP	Каток опорный
25	1501-21-44-03СБ	Каток опорный
26	1501-21-237	Втулка
27	1101-21-190-01	Стяжка
27	1101-21-190-01-20	Стяжка
28	30 0310-20	Гайка М20х1.5
28	300310	Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70
29	31 0310-20	Шайба 20х4 ГОСТ 11371-78
29	310310	Шайба 20х4.01.10.019 ГОСТ 11371-78
30	1501-21-231-01-20СП -20SP	Щиток
30	1501-21-231-01СБ	Щиток
30	1501-21-231-20СП(SP)	Щиток
30	1501-21-231СБ	Щиток
31	1501-21-232-01-20СП -20SP	Щиток
31	1501-21-232-01СБ	Щиток
31	1501-21-232-20СП(SP)	Щиток
31	1501-21-232СБ	Щиток
32	1501-21-229-01-20СП -20SP	Отбойник
32	1501-21-229-01СБ	Отбойник
32	1501-21-229-20СП(SP)	Отбойник
32	1501-21-229СБ	Отбойник
33	45 0337-20	Прокладка
33	450337	Прокладка
34	0901-21-71	Крышка
35	Болт М8-6gx16	Болт М8-6gx16
36	Шайба 8Т	Шайба 8Т
37	28 0535-20	Болт М16х1.25-6gх38.109.40Х.029 ГОСТ 7796-70
37	280535	Болт М16х1.25-6gх38.109.40Х.019 ГОСТ 7796-70
38	1501-21-68-01	Вкладыш
39	1501-21-65	Крышка
40	088-095-46-2-51-1668	Кольцо
41	1501-21-227	Стопор
42	1501-21-99	Втулка
43	400467	Кольцо упругое
44	1101-21-63	Манжета
45	1101-21-62	Манжета
46	1101-21-64	Каркас
47	400466	Кольцо упругое
48	320260	Штифт
49	1501-21-55	Крышка
49	1501-21-55-20	Крышка
50	1501-21-57	Крышка
50	1501-21-57-20	Крышка
51	325381	Штифт

Вкладка 6 - Заголовок: 1501-21-37СП МЕХАНИЗМ СДАВАНИЯ

Вкладка 6 - Описание:

№	Номер запчасти	Наименование запчасти
	1501-21-37-20СП(SP)	Механизм сдавания
	1501-21-37СБ	Механизм сдавания
1	2001-21-131	Стопор
2	2001-21-130	Гайка
2	2001-21-130-20	Гайка
3	1501-21-128	Фланец
3	1501-21-128-20	Фланец
4	2001-21-133	Пружина
4	2001-21-133-20	Пружина
5	1501-21-132	Пружина
5	1501-21-132-20	Пружина
6	1501-21-38-20СП(SP)	Фланец
6	1501-21-38СБ	Фланец

Вкладка 7 - Заголовок: 1501-21-44СП-02/-03СП КАТОК ОПОРНЫЙ

Вкладка 7 - Описание:

№	Номер запчасти	Наименование запчасти
	1501-21-44-02-20СП -20SP	Каток опорный
	1501-21-44-02СБ	Каток опорный
	1501-21-44-03-20СП -20SP	Каток опорный
	1501-21-44-03СБ	Каток опорный
1	118-124-36-2-51-1668	Кольцо 118-124-36-2-51-1668
2	1501-21-75СБ	Фланец
3	055-060-30-2-51-1668	Кольцо 055-060-30-2-51-1668
4	1501-21-161	Ось
5	37 5509-20	Пробка
5	375509	Пробка
6	1501-21-107	Крышка
7	1501-21-142	Кольцо уплотнительное
8	400452	Кольцо упругое
9	2501-21-411	Болт
9	2501-21-411-20	Болт
10	1501-21-64-01-20СП -20SP	Каток
10	1501-21-64-01СБ	Каток
10	1501-21-64-20СП(SP)	Каток
10	1501-21-64СБ	Каток

Вкладка 8 - Заголовок: 1501-21-45СП КОЛЕСО НАТЯЖНОЕ

Вкладка 8 - Описание:

№	Номер запчасти	Наименование запчасти
	1501-21-45-20СП(SP)	Колесо натяжное
	311502-21-43сб	Колесо натяжное
1	400457	Сектор упругий
2	1501-21-114	Обод
2	1501-21-114-20	Обод
3	1501-21-115	Упор
3	1501-21-115-20	Упор
4	31 5271-20	Шайба
4	315271	Шайба
5	28 0544-20	Болт М16х1.5-6gх45.109.40Х.029 ГОСТ 7796-70
5	280544	Болт М16х1.5-6gх45.109.40Х.019 ГОСТ 7796-70
6	1501-21-46-20СП(SP)	Ступица
6	1501-21-46СБ	Ступица
7	1501-21-75СБ	Фланец
8	1501-21-107	Крышка
9	37 5509-20	Пробка
9	375509	Пробка
10	1501-21-160	Ось
11	118-124-36-2-51-1668	Кольцо 118-124-36-2-51-1668
12	1501-21-142	Кольцо уплотнительное
13	2501-21-411	Болт
13	2501-21-411-20	Болт
14	400452	Кольцо упругое
15	055-060-30-2-51-1668	Кольцо 055-060-30-2-51-1668

Вкладка 9 - Заголовок: 1512-64-1-01СП УСТАНОВКА КОЖУХОВ

Вкладка 9 - Описание:

№	Номер запчасти	Наименование запчасти
	1512-64-1-01-20СБ	Установка кожухов
	1512-64-1-01СБ	Установка кожухов
1	1512-64-11-20СБ	Кожух
1	1512-64-11СБ	Кожух
2	1501-64-12-20СБ	Кожух
2	1501-64-12СБ	Кожух
3	1501-64-11-20СБ	Кожух
3	1501-64-11СБ	Кожух
4	1501-64-10-20СБ	Кожух
4	1501-64-10СБ	Кожух
5	46-64-66	Крышка
5	46-64-66-20	Крышка
6	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
7	31 0235-20	Шайба 12x5
7	310235	Шайба 12x5
8	Шплинт 3.2x25	Шплинт 3.2x25
9	47 5240-20	Ось
9	475240	Ось
10	2501-64-121	Скоба
10	2501-64-121-20	Скоба
11	315317	Шайба
12	30 0310-20	Гайка М20х1.5
12	300310	Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70
13	28 0746-20	Болт M20x1.5-6gx90
13	280746	Болт M20x1.5-6gx90
14	28 0725-20	Болт М20х1.5-6gх50.109.40Х.029 ГОСТ 7796-70
14	280725	Болт М20х1.5-6gх50 ГОСТ 7796-70

Вкладка 10 - Заголовок: ТЖ 216-22-000 ГУСЕНИЦА

Вкладка 10 - Описание:

№	Номер запчасти	Наименование запчасти
	ТЖ(TZH)216-22-000	Гусеница
1	ТЖ(TZH)216-22--100СБ	Цепь
2	Проволока 1.0-0-С	Проволока 1.0-0-С
3	216-22-14	Гайка
4	214-51301000А	Болт башмака
5	ТЖ(TZH)216-22-001	Башмак
6	700-34-2062	Шпонка 2-10х8х50 ГОСТ 23360-78
7	ТЖ(TZH)216-22-003	Болт замыкающий
8	ТЖ(TZH)216-22-002	Башмак замыкающий
9	42437	Бирка

Характеристики

Вкладка 1 - Заголовок: 1501-11-32СП БАЛКА

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	1501-11-32-20СБ	Балка
	1501-11-32СБ	Балка
1	37208	Виброизолятор
2	37207	Виброизолятор
3	1501-11-33-20СБ	Балка
3	1501-11-33СБ	Балка
4	0602-11-102-01	Втулка
5	ТМ 2501-11-20СБ	Манжета
6	ТМ2501-11-15СБ	Манжета
7	ШСЛ 80	Подшипник ШСЛ 80
8	580818	Кольцо С125 ГОСТ 13941-86
9	ТМ2501-11-5	Кольцо
9	ТМ2501-11-5-20	Кольцо
10	580836	Кольцо С140
11	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
12	Шайба 12 ОТ	Шайба 12 ОТ
13	079-085-36-2-51-1668	Кольцо 079-085-36-2-51-1668

Вкладка 2 - Заголовок: 1512-11-2-06СП РАМА

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	1512-11-2-06-20СБ	Рама
	1512-11-2-06СБ	Рама
1	2501-11-46-20СБ	Опора
1	2501-11-46СБ	Опора
2	315355	Шайба
3	28 0823-01	Болт М24x2-6gx60
3	28 0823-01-20	Болт М24x2-6gx60
4	1512-11-4-03-20СБ	Корпус с лонжеронами
4	1512-11-4-03СБ	Корпус с лонжеронами
5	1501-11-32-20СБ	Балка
5	1501-11-32СБ	Балка
6	1101-11-24-02СБ	Палец
7	0602-11-102-01	Втулка
8	Масленка 1.2.Кд6хр	Масленка 1.2.Кд6хр
8	Масленка 1.2.Ц6хр	Масленка 1.2.Ц6хр
9	Шайба 16 ОТ	Шайба 16 ОТ
10	28 0521-20	Болт M16-6gx30
10	280521	Болт М16-6gх30
11	46-98-2	Планка
12	403-55-346-01	Втулка

Характеристики

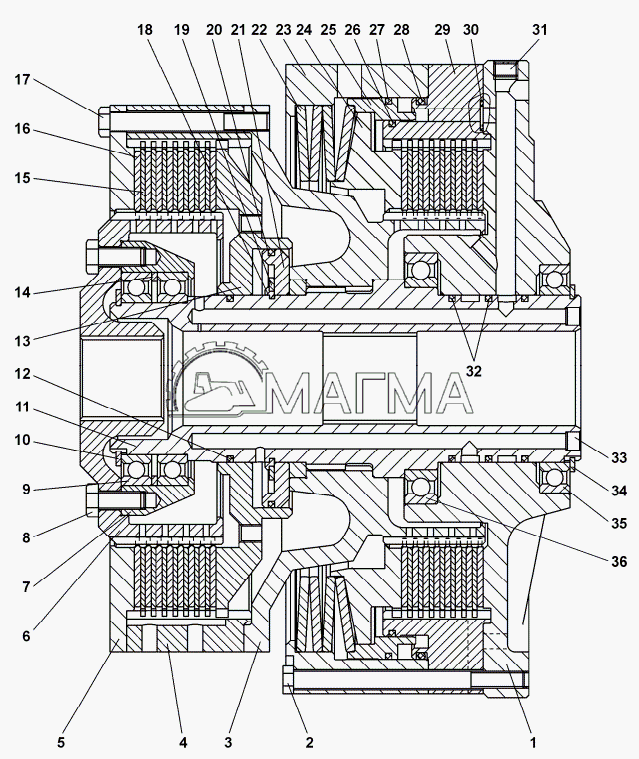

Вкладка 1 - Заголовок: 2001-18-11-01СП ФРИКЦИОН БОРТОВОЙ И ТОРМОЗ ОСТАНОВОЧНЫЙ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	2001-18-11-01-20СБ	Фрикцион бортовой и тормоз остановочный
	2001-18-11-01СБ	Фрикцион бортовой и тормоз
1	2001-18-33	Корпус
2	281393	Болт М12-6gx140
3	2001-18-103СБ	Барабан
4	2001-18-8-01	Барабан
5	2001-18-14	Крышка
6	2001-18-9	Барабан
7	2001-18-15	Обойма
8	280339	Болт 3М12-6gх30 ГОСТ 7796-70
9	1000920	Подшипник 1000920
10	580760	Кольцо С100 ГОСТ 13940-86
11	2001-18-31	Вал
12	2501-12-181-22	Кольцо уплотнительное
13	2001-18-10	Поршень
14	2001-18-21	Кольцо
15	2001-18-7	Диск
16	2001-18-100СБ	Диск
17	280389	Болт ЗМ12х1.25-6gх100 ГОСТ 7796-70
18	2001-18-12	Кольцо
19	580814	Кольцо С120 ГОСТ 13940-86
20	2501-12-181-01	Кольцо уплотнительное
21	2001-18-11	Кольцо
22	312501-90-133	Тарелка
23	2001-18-6	Барабан
24	2001-18-5	Диск нажимной
25	2001-18-4	Поршень
26	2501-12-181-30	Кольцо уплотнительное
27	2501-12-181-45	Кольцо уплотнительное
28	345-355-58-2-3	Кольцо 345-355-58-2-3
29	2001-18-3-01	Проставка
30	016-020-25-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
31	700-37-2071	Пробка
32	2001-18-28	Кольцо уплотнительное
33	700-32-2074	Штифт
34	580805	Кольцо С110
35	1000922Л	Подшипник 1000922Л
36	1000924	Подшипник 1000924

Характеристики

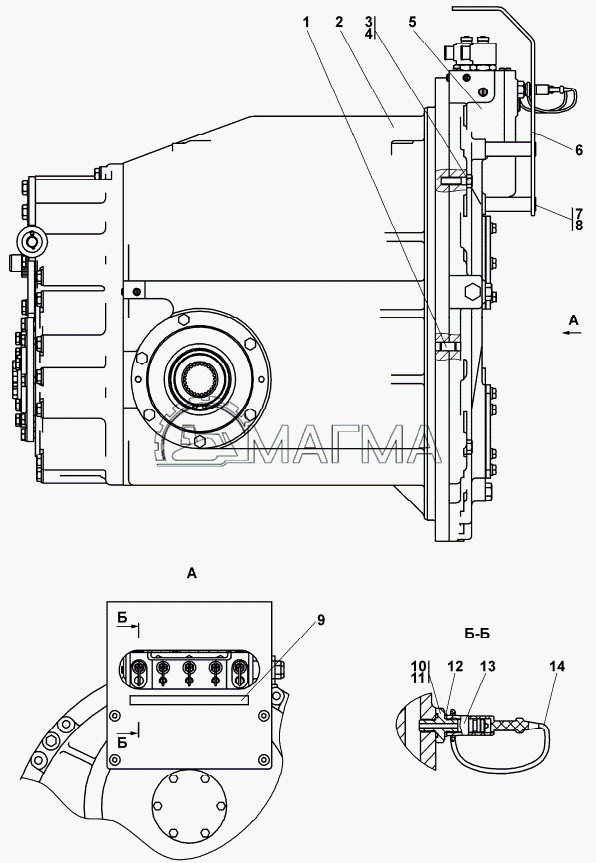

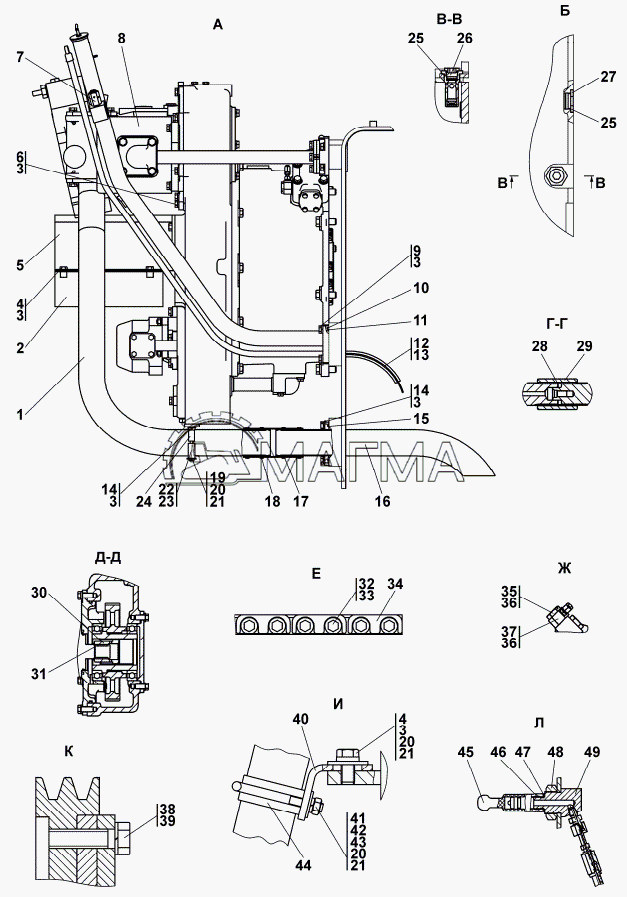

Вкладка 1 - Заголовок: 1501-16-2СП УСТАНОВКА ТРАНСМИССИИ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	1501-16-2-20СБ	Установка трансмиссии
	1501-16-2СБ	Установка трансмиссии
1	1101-15-40	Угольник
1	1101-15-40-20	Угольник
2	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
3	2501-20-8	Болт зажимной
3	2501-20-8-20	Болт зажимной
4	313512-15-1-20СП(SP)	Блок управления
4	313512-15-1СБ	Блок управления
5	022-026-25-2-51-1668	Кольцо 022-026-25-2-51-1668
6	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
7	030-035-30-2-ИРП-1314-1	Кольцо 030-035-30-2-ИРП-1314-1
8	2001-12-17-20СП(SP)	Блок трансмиссии
8	2001-12-17СБ	Блок трансмиссии
9	3501-16-28	Фланец
9	3501-16-28-20	Фланец
10	049-055-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
11	Болт М8-6gx35	Болт М8-6gx35
12	Шайба 12.ОТ	Шайба 12.ОТ
13	2501-26-83	Фланец
13	2501-26-83-20	Фланец
14	Болт М12-6gx30	Болт М12-6gx30
15	2001-16-114СБ	Труба
16	034-038-25-2-51-1668	Кольцо 034-038-25-2-51-1668
17	28 5384-20	Болт 3М12-6gx125
17	285384	Болт 3М12-6gx125
18	1501-16-3	Фланец
18	1501-16-3-20	Фланец
19	060-070-58-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
20	28 0383-01	Болт М12-6gх85
20	28 0383-01-20	Болт М12-6gх85
21	2501-15-124СБ	Пробка
22	1501-16-4	Проставка
23	31 0210-20	Шайба 12х2 ГОСТ 11371-78
23	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
24	31 0210-05	Шайба 12
24	31 0210-05-20	Шайба 12
25	28 0388-20	Болт М12-6gх90.58.029 ГОСТ 7795-70
25	280388	Болт М12-6gх90.58.019 ГОСТ 7795-70
26	2001-16-115СБ	Заборник
27	31 5186-20	Шайба
27	315186	Шайба
28	Гайка М10x1.25	Гайка М10x1.25
29	М10x1.25(8)ОЦ DIN985	Гайка самоконтрящаяся М10x1.25(8)ОЦ DIN985
30	2001-16-44	Болт специальный
30	2001-16-44-20	Болт специальный
31	2001-49-1-01	Вал карданный
32	Болт М8-6gx30	Болт М8-6gx30
33	Шайба 8Т	Шайба 8Т
34	3501-26-209-20СП(SP)	Трубопровод
34	3501-26-209СБ	Трубопровод
35	Н.036.23.022	Контргайка
35	Н.036.23.022-01	Контргайка
36	28 0544-20	Болт М16х1.5-6gх45.109.40Х.029 ГОСТ 7796-70
36	280544	Болт М16х1.5-6gх45.109.40Х.019 ГОСТ 7796-70
37	Шайба 16.ОТ	Шайба 16.ОТ
38	2001-16-31	Фланец
38	2001-16-31-20	Фланец
39	039-045-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
40	404-26-213-24-20СП -20SP	Рукав
40	404-26-213-24СБ	Рукав
41	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
42	2001-14-1-02-20СБ	Гидротрансформатор с редуктором привода насосов
42	2001-14-1-02СБ	Гидротрансформатор с редуктором привода насосов
43	Болт М16x1.5-6gx105	Болт М16x1.5-6gx105
44	2001-16-29	Крышка
44	2001-16-29-20	Крышка
45	130-135-36-2-51-1668	Кольцо 130-135-36-2-51-1668
46	5001-26-78	Штуцер ввертной
46	5001-26-78-20	Штуцер ввертной
47	1101-15-24-05СБ	Рукав для замера давления
48	1101-15-24-09СБ	Рукав для замера давления
49	1101-15-24-04СБ	Рукав для замера давления
50	1101-15-24-06СБ	Рукав для замера давления
51	2001-16-50	Планка
52	420507	Табличка
53	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
54	420508	Табличка
55	1501-19-1-20СБ	Передача бортовая фрикцион и тормоз
55	1501-19-1СБ	Передача бортовая фрикцион и тормоз
56	580515	Кольцо С52
56	580665	Кольцо С70
57	055-065-58-2-51-1668	Кольцо 055-065-58-2-51-1668
58	2001-16-111-02СБ	Торсион
59	2001-16-110-01СБ	Торсион
60	325463	Штифт
61	40 0468-32	Кольцо
62	28 0562-20	Болт М16х1.5-6gх75
62	280562	Болт М16х1.5-6gх75
63	4001-15-12-03-20СБ	Клапан
63	4001-15-12-03СБ	Клапан
64	026-032-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
65	050-055-30-2-51-1668	Кольцо 050-055-30-2-51-1668
66	075-081-36-2-ИРП-1314-1	Кольцо 075-081-36-2-ИРП-1314-1
67	135-145-58-2-51-1668	Кольцо 135-145-58-2-51-1668
68	312001-15-10СБ	Фильтр
69	28 0733-20	Болт M20-6gx70
69	280733	Болт M20-6gx70
70	Шайба 20.ОТ	Шайба 20.ОТ
71	325580	Штифт
72	28 1391-20	Болт M12-6gx110
72	281391	Болт 3М 12-6х110 ГОСТ 7796-70

Вкладка 2 - Заголовок: 1501-16-2СП УСТАНОВКА ТРАНСМИССИИ

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
1	2001-16-47	Труба
1	2001-16-47-20	Труба
2	2001-16-109-20СБ	Кожух
2	2001-16-109СБ	Кожух
3	Шайба 12.ОТ	Шайба 12.ОТ
4	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
5	2001-16-108-20СБ	Кожух
5	2001-16-108СБ	Кожух
6	Болт М12-6gx25	Болт М12-6gx25
7	46-14-141-20СП(SP)	Сапун
7	46-14-141СБ	Сапун
9	Болт М8-6gx35	Болт М8-6gx35
10	080-090-58-2-51-1668	Кольцо 080-090-58-2-51-1668
11	2001-16-105-20СБ	Горловина
11	2001-16-105СБ	Горловина
12	3501-16-102-07СБ	Линейка
13	700-40-6575	Прокладка
14	Болт М12-6gx30	Болт М12-6gx30
15	100-110-58-2-ИРП-1314-1	Кольцо 100-110-58-2-ИРП-1314-1
16	2001-16-100-01-20СБ	Трубопровод
16	2001-16-100-01СБ	Трубопровод
18	461701-04	Рукав
19	Болт М8-6gx70	Болт М8-6gx70
20	31 0140-20	Шайба 8 ГОСТ 6958-78
20	310140	Шайба 8.01.10.019 ГОСТ 6958-78
21	Шайба 8	Шайба 8
22	312501-94-105	Бугель
22	312501-94-105-20	Бугель
23	400040	Уплотнение
24	2001-16-101-20СБ	Опора
24	2001-16-101СБ	Опора
25	040-045-30-2-51-1668	Кольцо 040-045-30-2-51-1668
26	1101-16-112-20СП(SP)	Клапан
26	1101-16-112СБ	Клапан
27	375969	Пробка
27	375969-20	Пробка
28	580515	Кольцо С52
29	2001-16-28	Муфта
30	2001-16-32	Муфта
31	580307	Кольцо С34 ГОСТ 13940-86
31	580665	Кольцо С70
32	28 0733-20	Болт M20-6gx70
32	280733	Болт M20-6gx70
33	Шайба 20.ОТ	Шайба 20.ОТ
34	2001-16-43	Планка
34	2001-16-43-20	Планка
35	2501-20-8	Болт зажимной
35	2501-20-8-20	Болт зажимной
36	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
37	1101-15-40	Угольник
37	1101-15-40-20	Угольник
38	2001-16-44	Болт специальный
38	2001-16-44-20	Болт специальный
39	Шайба 10	Шайба 10
40	2001-16-15	Кронштейн
40	2001-16-15-20	Кронштейн
41	2501-15-107	Хомут
41	2501-15-107-20	Хомут
42	Гайка М8	Гайка М8
43	Шайба 8Т	Шайба 8Т
44	2501-12-170	Пластина
45	МБШ 14/35-00ГЧ	Вилка резиновая МБШ 14/35-00ГЧ
45	МБШ 14/35-12	Вилка резиновая МБШ 14/35-12
46	МБШ 14/35-00ГЧ	Вилка резиновая МБШ 14/35-00ГЧ
46	МБШ 14/35-02	Вилка МБШ 14/35-02
47	USIТ 1/4 МБШ14/35-00ГЧ	Кольцо уплотнительное торцевое комбинированное USIТ 1/4 МБШ14/35-00ГЧ
48	30 0365-20	Гайка М24х2-6Н.04.029 ГОСТ 15522-70
48	300365	Гайка М24х2-6Н.04.019 ГОСТ 15522-70
49	4001-16-28	Муфта
49	4001-16-28-20	Муфта

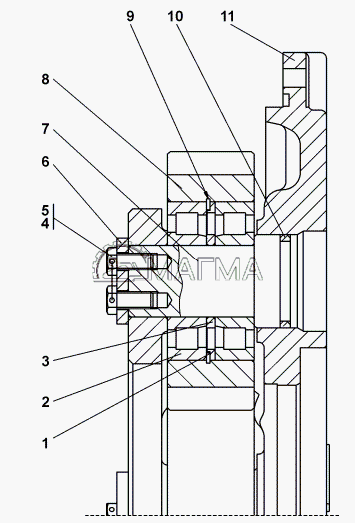

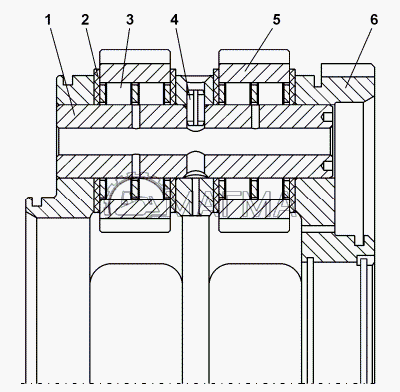

Вкладка 3 - Заголовок: 1501-19-101СП ВОДИЛО

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
	1501-19-101-20СБ	Водило
	1501-19-101СБ	Водило
1	1501-19-15	Кольцо
2	42310К2М	Подшипник 42310К2М
3	1501-19-16	Втулка
4	Проволока 1.6-О-С	Проволока 1.6-О-С
5	285330	Болт
6	1501-19-17	Шайба упорная
7	1501-19-13	Ось специальная
8	1501-19-10	Сателлит
9	580810	Кольцо С110
10	055-065-58-2-51-1668	Кольцо 055-065-58-2-51-1668
11	1501-19-5	Водило
11	1501-19-5-20	Водило

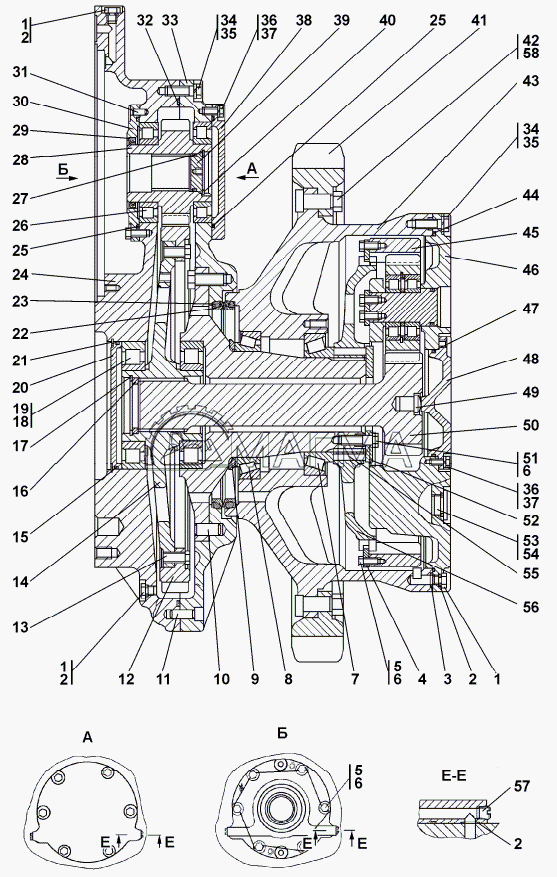

Вкладка 4 - Заголовок: 1501-19-10СП ПЕРЕДАЧА БОРТОВАЯ

Вкладка 4 - Описание:

№	Номер запчасти	Наименование запчасти
	1501-19-10-20СБ	Передача бортовая
	1501-19-10СБ	Передача бортовая
1	37 5516-20	Пробка
1	375516	Пробка
2	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
3	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
4	1501-19-20	Планка
5	285330	Болт
6	Проволока 1.6-О-С	Проволока 1.6-О-С
7	2007132	Подшипник 2007132
8	6-2007934	Подшипник 6-2007934
9	1501-19-18	Кольцо упорное
10	700-32-2177	Штифт
11	320450	Штифт
12	1501-19-7	Шестерня
13	28 0535-20	Болт М16х1.25-6gх38.109.40Х.029 ГОСТ 7796-70
13	280535	Болт М16х1.25-6gх38.109.40Х.019 ГОСТ 7796-70
14	1501-19-8	Ступица
15	205-215-46-2-3	Кольцо ГОСТ 9833-73
16	2001-19-17	Кольцо упорное
17	580721	Кольцо С95
18	NJ 224	Подшипник NJ 224
19	42224Л	Подшипник 42224Л
20	2001-19-27	Крышка
21	700-58-2139	Кольцо С 215 ГОСТ 13941-86
22	2001-19-28	Кольцо
23	400439	Кольцо упругое
24	1501-19-1	Корпус
24	1501-19-1-20	Корпус
25	185-190-36-2-3	Кольцо 185-190-36-2-3
26	42219Д1Т	Подшипник 42219Д1Т
27	055-065-58-2-51-1668	Кольцо 055-065-58-2-51-1668
28	1501-19-6	Шестерня
29	95-120-12 BABSL AS DIN 3761 (Art.-Nr.2315)	Манжета 95-120-12 BABSL AS DIN 3761 (Art.-Nr.2315)
30	2001-19-25	Крышка
31	325383	Штифт
32	40 0468-32	Кольцо
33	1501-19-100-20СБ	Корпус
33	1501-19-100СБ	Корпус
34	28 0550-20	Болт М16х1.5-6gх50.109.40Х.029 ГОСТ 7796-70
34	280550	Болт М16х1.5-6gх50.109.40Х.019 ГОСТ 7796-70
35	Шайба 16.ОТ	Шайба 16.ОТ
36	Болт М12-6gx25	Болт М12-6gx25
37	Шайба 12.ОТ	Шайба 12.ОТ
38	2001-19-26	Крышка
38	2001-19-26-20	Крышка
39	2001-19-16	Крышка
40	580665	Кольцо С70
41	1501-19-14	Сектор зубчатый
42	2001-19-30	Болт
42	2001-19-30-20	Болт
43	1501-19-4	Ступица
43	1501-19-4-20	Ступица
44	40 0468-21	Кольцо
45	1501-19-11	Шестерня
46	1501-19-101-20СБ	Водило
46	1501-19-101СБ	Водило
47	175-180-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
48	2001-19-15	Крышка
48	2001-19-15-20	Крышка
49	2501-19-28	Пята
50	1501-19-9	Шестерня
51	285556	Болт
52	1501-19-19	Шайба упорная
53	700-37-2140	Пробка
53	700-37-2140-20	Пробка
54	045-050-30-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
55	1501-19-21	Палец
56	1501-19-12	Муфта
57	37 0150-08	Пробка 4-КГ 1/845 ТУ 23.1.506-91
58	30 0350-20	Гайка М24х2-6Н ГОСТ 15521-70
58	300350-01	Гайка М24х2-6Н.8.019 ГОСТ 15521-70

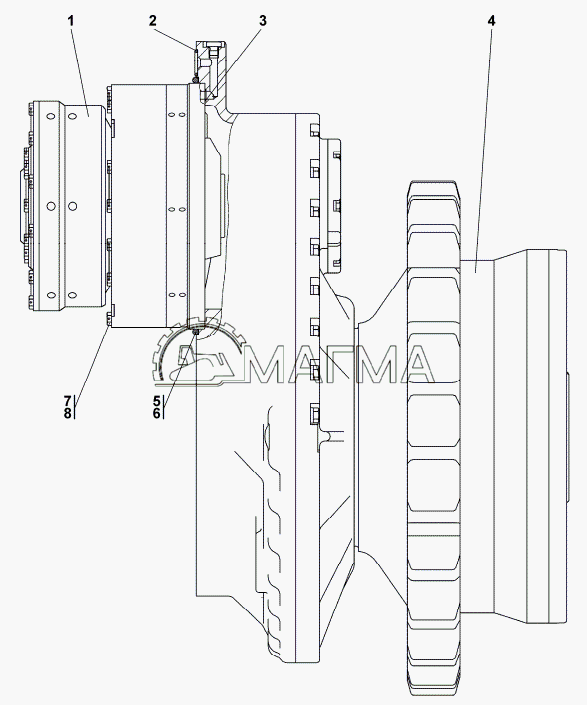

Вкладка 5 - Заголовок: 1501-19-1СП ПЕРЕДАЧА БОРТОВАЯ, ФРИКЦИОН И ТОРМОЗ

Вкладка 5 - Описание:

№	Номер запчасти	Наименование запчасти
	1501-19-1-20СБ	Передача бортовая фрикцион и тормоз
	1501-19-1СБ	Передача бортовая фрикцион и тормоз
1	2001-18-11-01СБ	Фрикцион бортовой и тормоз
2	039-045-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
3	016-020-25-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
4	1501-19-10-20СБ	Передача бортовая
4	1501-19-10СБ	Передача бортовая
5	40 0468-08	Кольцо
6	430-440-58-2-3	Кольцо 430-440-58-2-3
7	280397	Болт 3М12x1.25-6gx170
8	Проволока 1.6-0-С	Проволока 1.6-0-С

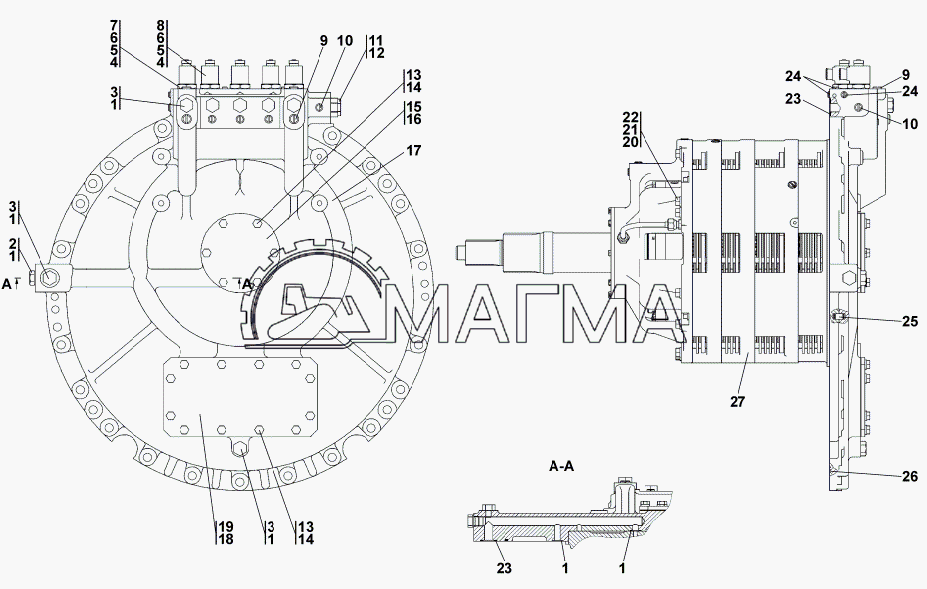

Вкладка 6 - Заголовок: 2001-12-17СП БЛОК ТРАНСМИССИИ

Вкладка 6 - Описание:

№	Номер запчасти	Наименование запчасти
	2001-12-17-20СП(SP)	Блок трансмиссии
	2001-12-17СБ	Блок трансмиссии
1	325463	Штифт
2	2001-12-18СБ	Передача главная
3	28 0550-20	Болт М16х1.5-6gх50.109.40Х.029 ГОСТ 7796-70
3	280550	Болт М16х1.5-6gх50.109.40Х.019 ГОСТ 7796-70
4	Шайба 16.ОТ	Шайба 16.ОТ
5	2001-12-19-20СП(SP)	Коробка передач с системой гидроуправления
5	2001-12-19СБ	Коробка передач с системой гидроуправления
6	2001-12-120-20СП(SP)	Кожух
6	2001-12-120СБ	Кожух
7	28 1391-20	Болт M12-6gx110
7	281391	Болт 3М 12-6х110 ГОСТ 7796-70
8	31 0210-20	Шайба 12х2 ГОСТ 11371-78
8	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
9	420506	Табличка
10	2001-12-111	Переходник
10	2001-12-111-20	Переходник
11	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
12	USIT 1/4 МБШ 14/35-00ГЧ	Кольцо уплотнительное торцевое комбинированное USIT 1/4 МБШ 14/35-00ГЧ
13	МБШ14/35-00ГЧ	Вилка МБШ14/35-00ГЧ
13	МБШ14/35-02	Вилка МБШ14/35-02
14	МБШ 14/35-00ГЧ	Вилка резиновая МБШ 14/35-00ГЧ
14	МБШ 14/35-12	Вилка резиновая МБШ 14/35-12

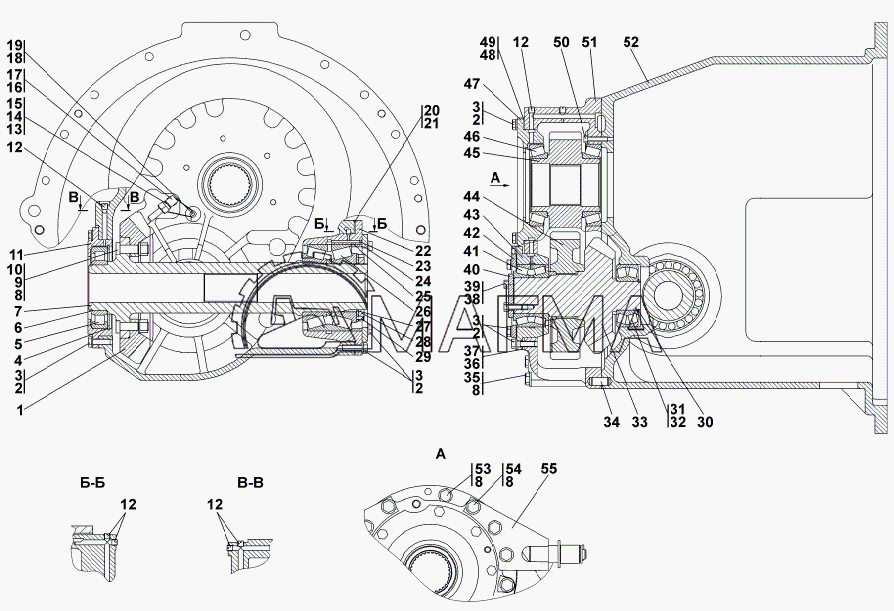

Вкладка 7 - Заголовок: 2001-12-18СП ПЕРЕДАЧА ГЛАВНАЯ

Вкладка 7 - Описание:

№	Номер запчасти	Наименование запчасти
	2001-12-18СБ	Передача главная
1	2001-12-56	Шестерня
2	310225	Шайба
3	280350	Болт М12-6gх40 ГОСТ 7798-70
4	700-58-2064	Кольцо С170 ГОСТ 13941-86
5	32219	Подшипник 32219
6	580720	Кольцо С95
7	2001-12-57	Ступица
8	315271	Шайба
9	305250	Гайка М16х1.5-6Н ГОСТ 5915-70
10	2001-12-67	Болт
11	2001-12-60	Стакан
12	370260	Пробка 3-кг1/4
13	41 5165-05	Гайка
14	2001-12-79	Труба
15	2001-12-110СБ	Труба
16	Гайка М12	Гайка М12
17	415148	Угольник концевой
18	Проволока КС 1.6	Проволока КС 1.6
19	285120	Болт
20	2001-12-70	Прокладка
21	2001-12-70-01	Прокладка
22	2001-12-61	Стакан
23	Шарик Б6-200	Шарик Б6-200
24	2001-12-65	Пластина
25	2001-12-66	Втулка
26	97520АУ1	Подшипник 97520АУ1
27	2501-12-116	Пластина
28	2501-12-117	Гайка
29	350520	Винт В.М8-6gх16.33Н.019 ГОСТ 1478-75
30	580609	Кольцо С60
31	53612Н	Подшипник 53612Н
32	22312W33	Подшипник 22312W33
33	2001-12-88	Шестерня
34	325463	Штифт
35	280580	Болт М16х1.5-6gх170 ГОСТ 7795-70
36	2001-12-69-01	Прокладка
37	2001-12-69	Прокладка
38	Проволока КС1	Проволока КС1
39	28 0516-01	Болт 3М14x1.5-6gx40
40	2001-12-63	Крышка
41	97515	Подшипник 97515
42	2001-12-89	Пластина
43	2001-12-87	Стакан
44	2001-12-119СБ	Шестерня
45	2001-12-81	Шестерня
46	6-2007122А	Подшипник 6-2007122А
47	2001-12-58	Стакан
48	2001-12-68-01	Прокладка
49	2001-12-68	Прокладка
50	280364	Болт M12-6gx50
51	2001-12-51	Корпус
52	2001-12-95	Корпус
53	Болт М16x1.5-6gx60	Болт М16x1.5-6gx60
54	280587	Болт М16x1.5-6gx200
55	2001-12-108СБ	Кронштейн

Характеристики

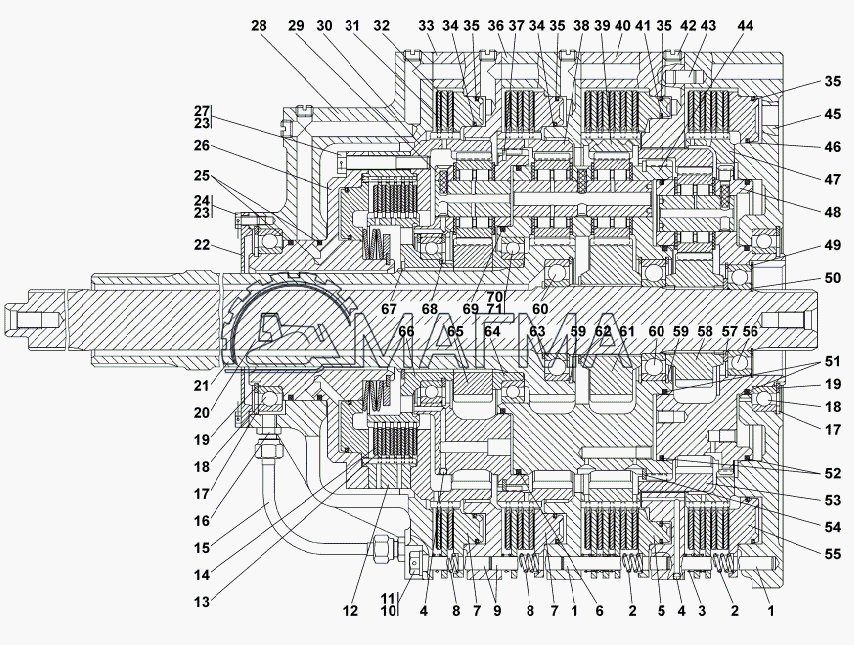

Вкладка 1 - Заголовок: 2001-12-19СП КОРОБКА ПЕРЕДАЧ С СИСТЕМОЙ ГИДРОУПРАВЛЕНИЯ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	2001-12-19-20СП(SP)	Коробка передач с системой гидроуправления
	2001-12-19СБ	Коробка передач с системой гидроуправления
1	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
2	37 5625-20	Пробка
2	375625	Пробка
3	37 5331-20	Пробка
3	375331	Пробка
4	027-032-30-2-51-1668	Кольцо 027-032-30-2-51-1668
5	025-030-30-2-51-1668	Кольцо ГОСТ 9833-73
6	034-038-25-2-51-1668	Кольцо 034-038-25-2-51-1668
7	606-15-8-02-20СБ	Клапан
7	606-15-8-02СБ	Клапан
8	606-15-8-20СБ	Клапан
8	606-15-8СБ	Клапан
9	37 0650-20	Пробка 3 КГ 1/2
9	370650	Пробка 3 КГ 1/2
10	Проволока КС-1	Проволока КС-1
11	4001-15-5-20СБ	Клапан
11	4001-15-5СБ	Клапан
12	026-032-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
13	Болт М12-6gx30	Болт М12-6gx30
14	Шайба 12 ОТ	Шайба 12 ОТ
15	2001-12-74	Крышка
16	45 0272-20	Прокладка
16	450272	Прокладка
17	37235	Поршень
18	45 0271-20	Прокладка
18	450271	Прокладка
19	2001-12-75	Крышка
21	315220	Шайба
22	2501-12-218-02	Болт специальный
23	030-035-30-2-ИРП-1314-1	Кольцо 030-035-30-2-ИРП-1314-1
24	370260	Пробка 3-кг1/4
25	325382	Штифт
26	40 04668-31	Кольцо
27	2001-12-20СБ	Коробка передач планетарная

Вкладка 2 - Заголовок: 2001-12-20СП КОРОБКА ПЕРЕДАЧ ПЛАНЕТАРНАЯ

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	2001-12-20СБ	Коробка передач планетарная
1	475350	Палец
2	700-38-2646-01	Пружина
3	385212	Пружина
4	Шарик Б6-200	Шарик Б6-200
5	2001-12-108	Поршень
6	2501-12-181-04	Кольцо уплотнительное
7	2001-12-109	Поршень
8	38 5479-01	Пружина
9	475340	Палец
10	315220	Шайба
11	2501-12-218-03	Болт специальный
12	37241	Барабан
13	2001-12-35	Диск
14	2001-12-104СБ	Диск
15	2001-12-117СБ	Труба
16	2501-12-222-01	Штуцер
17	580865	Кольцо С165
18	1000924Д	Подшипник 1000924Д
19	580814	Кольцо С120 ГОСТ 13940-86
20	37239	Вал
21	2001-12-112СБ	Вал
22	2001-12-85	Крышка
23	Проволока КС-1.6	Проволока КС-1.6
24	285120	Болт
25	2001-12-40	Кольцо уплотнительное
26	2001-12-121СБ	Бустер
27	280382	Болт М12-6gx70
28	2001-12-105	Корпус
29	2001-12-118СБ	Водило
30	37243	Шестерня
31	2001-12-105СБ	Диск
32	2001-12-36	Диск
33	2001-12-104	Корпус
34	606-12-10-12	Кольцо уплотнительное
35	606-12-10-08	Кольцо уплотнительное
36	2001-12-103	Корпус
37	58 5950-01	Кольцо
38	37244	Шестерня
39	37245	Шестерня
40	2001-12-102	Корпус
41	606-12-10-13	Кольцо уплотнительное
42	2501-12-249	Пробка
43	325382	Штифт
44	2001-12-102СБ	Водило
45	2001-12-101	Корпус
46	606-12-10-11	Кольцо уплотнительное
47	37246	Барабан
48	2001-12-103СБ	Водило
49	580765	Кольцо С100
50	580550	Кольцо С55
51	2501-12-181-36	Кольцо уплотнительное
52	2501-12-181-03	Кольцо уплотнительное
53	37247	Шестерня
54	585950	Кольцо
55	2001-12-110	Поршень
56	211А	Подшипник 211А
57	2001-12-32	Кольцо
58	37250	Шестерня
59	580810	Кольцо С110
60	76-212А	Подшипник 76-212А
61	37249	Шестерня
62	580670	Кольцо С70
63	580609	Кольцо С60
64	37256	Втулка
65	37248	Шестерня
66	2001-12-45	Барабан
67	580720	Кольцо С95
68	580805	Кольцо С110
69	2501-12-181-01	Кольцо уплотнительное
70	6-1000922Л	Подшипник 6-1000922Л
71	61922МА.Р6Q6	Подшипник 61922МА.Р6Q6

Характеристики

Вкладка 1 - Заголовок: 2001-14-1-02СП ГИДРОТРАНСФОРМАТОР С РЕДУКТОРОМ ПРИВОДА НАСОСОВ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
1	2501-14-58	Втулка
2	38327	Пружина
3	Шайба 10 ОТ	Шайба 10 ОТ
4	280230	Болт М10-6gх25 ГОСТ 7796-70
4	280230-20	Болт М10-6gх25
5	039-045-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
6	2001-14-30	Крышка
7	2501-14-59	Пробка
8	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
9	375331	Пробка
9	375331-20	Пробка
10	1101-15-52	Переходник
10	1101-15-52-20	Переходник
11	2501-20-8-01	Болт зажимной
11	2501-20-8-01-20	Болт зажимной
12	3602.3829	Датчики аварийного давления масла 3602.3829
13	46-05-764	Шайба
14	47-59-205	Кольцо
15	2001-14-60	Крышка
16	045-050-30-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
17	2001-14-41	Втулка
18	2001-14-17СБ	Клапан
19	2501-20-58	Угольник
20	2701-12-44	Штуцер Штуцер
21	370260	Пробка 3-кг1/4
22	28 0388-20	Болт М12-6gх90.58.029 ГОСТ 7795-70
22	280388	Болт М12-6gх90.58.019 ГОСТ 7795-70
23	Шайба 12 ОТ	Шайба 12 ОТ
24	2501-15-138-20СП(SP)	Клапан
24	2501-15-138СБ	Клапан
25	700-40-5336	Прокладка
25	700-40-5336-20	Прокладка
26	190-195-36-2-51-1668	Кольцо
27	042-050-46-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
28	079-085-36-2-51-1668	Кольцо 079-085-36-2-51-1668

Вкладка 2 - Заголовок: 2001-14-1-02СП ГИДРОТРАНСФОРМАТОР С РЕДУКТОРОМ ПРИВОДА НАСОСОВ

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	2001-14-1-02-20Cn	Гидротрансформатор с редуктором привода насосов
	2001-14-1-02Cn	Гидротрансформатор с редуктором привода насосов
1	Шайба 12 ОТ	Шайба 12 ОТ
2	Болт М12-6дх30	Болт М12-6gх30
3	2001-14-55	Крышка
4	Шайба 10 ОТ	Шайба 10 ОТ
5	28 0230-20	Болт М10-6gх25 ГОСТ 7796-70
5	280230	Болт М10-6gх25 ГОСТ 7796-70
6	039-045-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
7	2001-14-30	Крышка
8	Шайба 16 ОТ	Шайба 16 ОТ
9	28 0515-20	Болт М16х1.5-6х25.66.029 ГОСТ 7796-70
9	280515	Болт М16х1.5-6х25.66.019 ГОСТ7796-70
10	37 0250-08	Пробка КГ 1/4 40Х ТУ 23.1.506-91
11	2701-12-44	Штуцер
11	2701-12-44-20	Штуцер
12	2501-20-113-20СП(SP)	Рукав
12	2501-20-113СБ	Рукав
13	2001-14-34	Кронштейн
14	28 0535-20	Болт М16х1.25-6gх38.109.40Х.029 ГОСТ 7796-70
14	280535	Болт М16х1.25-6gх38.109.40Х.019 ГОСТ 7796-70
15	2501-20-113-07-20СП -20(SP)	Рукав
15	2501-20-113-07СБ	Рукав
16	2001-14-6-01	Крышка
17	2501-20-33	Крышка
17	2501-20-33-20	Крышка
18	Болт М12-6gx25	Болт М12-6gx25
19	285330	Болт
20	Проволока 1.6-0-С	Проволока 1.6-0-С
21	Болт М12-6gx35	Болт М12-6gx35
22	28 0165-20	Болт M8-6gx75
22	280165	Болт M8-6gx75
23	Шайба 8Т	Шайба 8Т
24	2001-14-57	Фланец
25	045-050-30-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
26	37 5625-20	Пробка
26	375625	Пробка
27	016-020-25-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
28	2001-14-27	Крышка
29	104-110-36-2-51-1668	Кольцо 104-110-36-2-51-1668
30	118Л	Подшипник 118Л
31	118	Подшипник 118
32	285120	Болт
33	2001-14-39	Планка
34	240-250-58-2-51-1668	Кольцо 240-250-58-2-51-1668
35	2001-14-16СБ	Шестерня
36	2001-14-16	Фланец
37	2701-12-45	Болт зажимной
37	2701-12-45-20	Болт зажимной
38	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
39	2501-20-57-01	Угольник
40	580609	Кольцо С60
41	2001-14-26	Крышка
42	2001-14-53	Вал
43	150-155-36-2-51-1668	Кольцо 150-155-36-2-51-1668
44	190-195-36-2-51-1668	Кольцо
45	312001-14-1	Крышка
46	580721	Кольцо С95
47	2001-14-47	Муфта
48	580320	Кольцо С36
49	112	Подшипник 112
50	285320	Болт
51	2001-14-22	Фланец
52	2001-14-20	Шестерня
53	700-58-2088	Кольцо С60
54	2001-14-21	Крышка
55	700-58-2332	Кольцо С25 ГОСТ 13940-86
56	Насос НШ32УК-3	Насос НШ32УК-3
56	Насос НШ32УК-3Т	Насос НШ32УК-3Т
57	59 5220-20	Шпилька
57	595220	Шпилька
58	Шайба 10	Шайба 10
59	31 0180-20	Шайба 10
59	310180	Шайба 10
60	Гайка М10	Гайка М10
61	450302	Прокладка
62	2001-14-40	Кольцо

Вкладка 3 - Заголовок: 2001-14-1-02СП ГИДРОТРАНСФОРМАТОР С РЕДУКТОРОМ ПРИВОДА НАСОСОВ

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
1	28 0230-20	Болт М10-6gх25 ГОСТ 7796-70
1	280230	Болт М10-6gх25 ГОСТ 7796-70
2	Шайба 10.ОТ	Шайба 10.ОТ
3	2001-14-16	Фланец
4	042-050-46-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
5	28 0285-20	Болт М10-6gх65
5	280285	Болт М10-6gх65
6	2001-14-48	Втулка
7	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
8	29 0320-20	Шпилька М12
8	290320	Шпилька М12
9	315215-01	Пластина стопорная
10	300213	Гайка М12х1.25
11	400468-15	Кольцо
12	280187	Болт М8-6gx115
13	2001-14-37	Втулка
14	312501-90-24СБ	Маслозаборник
15	37 5625-20	Пробка
15	375625	Пробка
16	016-020-25-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
17	2001-14-49	Втулка
18	066-071-30-2-51-1668	Кольцо 066-071-30-2-51-1668
19	025-030-30-2-51-1668	Кольцо ГОСТ 9833-73
20	2001-14-58	Втулка
21	2001-14-18СБ	Ступица
22	2001-14-76	Крышка
23	2001-14-33	Крышка
24	Проволока 1.6-0-С	Проволока 1.6-0-С
25	285330	Болт
26	6-176311Л	Подшипник 6-176311Л
27	580676	Кольцо С80 ГОСТ 13940-86
28	2001-14-64	Заглушка
29	2001-14-15	Фланец
30	95-120-12 BABSL (Art-Nr.2315)	Манжета 95-120-12 BABSL (Art-Nr.2315)
31	2001-14-85	Гайка шлицевая
32	6-176220БТ	Подшипник 6-176220БТ
33	190-195-36-2-51-1668	Кольцо
34	280561	Болт 3M16x1.5-6gx70
35	2001-14-17	Шестерня
36	2001-14-21	Крышка
37	2001-14-7	Крышка
38	2001-14-42	Заглушка
39	135-145-58-2-51-1668	Кольцо 135-145-58-2-51-1668
40	42215КМ	Подшипник ГОСТ 8328-75
41	580821	Кольцо С130 ГОСТ 13941-86
42	2001-14-18	Шестерня
43	2001-14-2	Корпус
43	2001-14-2-20	Корпус
44	2001-14-46	Пробка
45	2501-20-57-01	Угольник
46	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
47	2701-12-45-20	Болт зажимной
48	2501-20-113-20CП(SP)	Рукав
48	2501-20-113CБ	Рукав
49	28 0535-20	Болт М16х1.25-6gх38.109.40Х.029 ГОСТ 7796-70
49	280535	Болт М16х1.25-6gх38.109.40Х.019 ГОСТ 7796-70
50	Шайба 16.0Т	Шайба 16.0Т
51	700-37-2140	Пробка
51	700-37-2140-20	Пробка
52	045-050-30-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
53	2001-14-15CI~I	Корпус
54	375332	Пробка
55	2001-14-50	Колесо насосное
56	32355	Штифт
57	28 0590-20	Рым-болт М16.029 ГОСТ 4751-73
57	280590	Рым-болт М16.05 ГОСТ 4751-73
58	2001-14-20CI~I	Муфта
59	37 0250-08	Пробка КГ 1/4 40Х ТУ 23.1.506-91
60	2001-14-1	Корпус
60	2001-14-1-20	Корпус
61	2001-14-5	Колесо реактора
62	2001-14-10	Коллектор
63	2001-14-11	Стакан
64	28 0252-20	Болт 3М10-6gx40
64	280252	Болт 3М10-6gх40
65	285535	Болт
66	315271	Шайба
67	2501-12-181-22	Кольцо уплотнительное
68	025-030-30-2-51-1668	Кольцо ГОСТ 9833-73
69	211А	Подшипник 211А
70	2001-14-22СБ	Крышка
71	2001-14-70	Кольцо уплотнительное
72	2001-14-21СБ	Колесо турбинное
73	2001-14-38	Кольцо
74	Болт М10-6gx20	Болт М10-6gx20
75	2001-14-19СБ	Ось реактора
76	585720	Кольцо
77	6-32119Л	Подшипник 6-32119Л
78	205-215-46-2-3	Кольцо ГОСТ 9833-73
79	2001-14-45	Кольцо
80	580679	Кольцо С85
81	580820	Кольцо С130

Характеристики

Вкладка 1 - Заголовок: 2001-12-102СП ВОДИЛО

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	2001-12-102-20СП(SP)	Водило
	2001-12-102СБ	Водило
1	37254	Ось
2	37252	Кольцо упорное
3	6-252807Д	Подшипник 6-252807Д
4	2001-12-111СБ	Штифт
5	37251	Сателлит
6	2001-12-46	Водило

Вкладка 2 - Заголовок: 2001-12-103СП ВОДИЛО

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	2001-12-103-20СП(SP)	Водило
	2001-12-103СБ	Водило
1	37252	Кольцо упорное
2	37251	Сателлит
3	6-252807Д	Подшипник 6-252807Д
4	2001-12-111СБ	Штифт
5	37255	Ось
6	37234	Водило

Вкладка 3 - Заголовок: 2001-12-118СП ВОДИЛО

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
	2001-12-118-20СП(SP)	Водило
	2001-12-118СБ	Водило
1	6-1000922Л	Подшипник 6-1000922Л
1	61922МА.Р6Q6	Подшипник 61922МА.Р6Q6
2	580850	Кольцо С150Ц9хр ГОСТ 13941-86
3	37252	Кольцо упорное
4	2001-12-111СБ	Штифт
5	37253	Ось
6	6-252807Д	Подшипник 6-252807Д
7	37251	Сателлит
8	2001-12-44	Водило

Вкладка 4 - Заголовок: 2001-12-121СП БУСТЕР

Вкладка 4 - Описание:

№	Номер запчасти	Наименование запчасти
	2001-12-121СБ	Бустер
1	2001-12-106	Корпус
2	606-12-10-07	Кольцо уплотнительное
3	2001-12-107	Поршень
4	606-12-11-03	Кольцо уплотнительное
5	2001-12-37	Тарелка
6	2001-12-34	Кольцо
7	2001-12-33	Кольцо

Характеристики

Вкладка 1 - Заголовок: 2001-49-1-01 ВАЛ КАРДАННЫЙ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	2001-49-1-01	Вал карданный
1	2001-49-15-20	Вал карданный
2	53205-2205026-10	Крестовина
3	201514	Болт М10x1-6gx16
4	6422-2201041	Пластина
5	500А-2202080	Пластина
6	6422-2201040	Крышка подшипника
7	804707АС10	Подшипник роликовый
8	4310-2205023-10	Вилка-фланец
9	500А-2202069	Пластина балансировочная
10	500А-2202070	Пластина балансировочная
11	500А-2202071	Пластина балансировочная
12	500А-2202072	Пластина балансировочная
13	500А-2202073	Пластина балансировочная
14	500А-2202074	Пластина балансировочная
15	500А-2202075	Пластина балансировочная
16	500А-2202076	Пластина балансировочная
17	500А-2202077	Пластина балансировочная
18	500А-2202078	Пластина балансировочная
19	500А-2202079	Пластина балансировочная
20	53205-2205036	Уплотнение торцовое

Характеристики

Вкладка 1 - Заголовок: 2002-20-3СП МУФТА УПРУГАЯ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	2002-20-3-20СБ	Муфта упругая
	2002-20-3СБ	Муфта упругая
1	28 0590-20	Рым-болт М16.029 ГОСТ 4751-73
1	280590	Рым-болт М16.05 ГОСТ 4751-73
2	219795	Планка
3	46-14-141-20СП(SP)	Сапун
3	46-14-141СБ	Сапун
4	37 5331-20	Пробка
4	375331	Пробка
5	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
6	2002-20-8	Вал
7	1102-20-102СБ	Ступица
8	СМ-2400-14-65381	Муфта упругая «Centa» СМ-2400-14-65381
9	Проволока 1.6-О-С	Проволока 1.6-О-С
10	2002-20-1	Корпус
10	2002-20-1-20	Корпус
11	Болт М12-6gx35	Болт М12-6gx35
12	Шайба 12.ОТ	Шайба 12.ОТ
13	2001-20-5	Крышка
13	2001-20-5-20	Крышка
14	2001-20-101СБ	Фланец
15	28 0231-20	Болт 3M10-6gx25
15	280231	Болт 3М10-6gх25
16	080-090-58-2-51-1668	Кольцо 080-090-58-2-51-1668
17	2001-20-9	Крышка
18	2001-20-10	Кольцо
19	270-280-58-2-3	Кольцо ГОСТ 18829-73
20	180315	Подшипник 180315
21	580609	Кольцо С60
22	95-120-12 BAB SL AS DIN 3761 (Art-№2315)	Манжета 95-120-12 BAB SL AS DIN 3761 (Art-№2315)

Вкладка 2 - Заголовок: 2501-15-138СП КЛАПАН

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	313512-15-1-20СП(SP)	Блок управления
	313512-15-1СБ	Блок управления
1	313512-15-2-20СП -20SP	Клапан
1	313512-15-2СБ	Клапан
2	313512-15-1	Корпус
2	313512-15-1-20	Корпус
3	370260	Пробка 3-кг1/4
4	37 5331-20	Пробка
4	375331	Пробка
5	2,53111E+11	Кольцо 018-022-25-2-51-1668
6	45 0349-20	Прокладка
6	450349	Прокладка
7	Болт М8-6gx25	Болт М8-6gx25
8	Шайба 8Т	Шайба 8Т
9	31 3512-15-6	Крышка
10	700-37-2182-01	Пробка
11	450329	Прокладка
12	1501-15-71	Крышка
13	280366	Болт М12-6gх75
14	Гайка М12	Гайка М12
15	2,53111E+11	Кольцо 024-028-25-2-51-1668
16	2,53111E+11	Кольцо 019-023-25-2-51-1668
17	313512-15-3	Золотник
18	313512-15-9	Сетка полутомпаковая 0355Н
19	Проволока 0.6-О-С	Проволока 0.6-О-С
20	385111	Пружина
21	313512-15-5	Поршень
22	313512-15-4-20СП -20SP	Клапан
22	313512-15-4СБ	Клапан

Вкладка 3 - Заголовок: 313512-15-1СП БЛОК УПРАВЛЕНИЯ

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
	313512-15-1-20СП(SP)	Блок управления
	313512-15-1СБ	Блок управления
1	313512-15-2-20СП -20SP	Клапан
1	313512-15-2СБ	Клапан
2	313512-15-1	Корпус
2	313512-15-1-20	Корпус
3	370260	Пробка 3-кг1/4
4	37 5331-20	Пробка
4	375331	Пробка
5	2,53111E+11	Кольцо 018-022-25-2-51-1668
6	45 0349-20	Прокладка
6	450349	Прокладка
7	Болт М8-6gx25	Болт М8-6gx25
8	Шайба 8Т	Шайба 8Т
9	31 3512-15-6	Крышка
10	700-37-2182-01	Пробка
11	450329	Прокладка
12	1501-15-71	Крышка
13	280366	Болт М12-6gх75
14	Гайка М12	Гайка М12
15	2,53111E+11	Кольцо 024-028-25-2-51-1668
16	2,53111E+11	Кольцо 019-023-25-2-51-1668
17	313512-15-3	Золотник
18	313512-15-9	Сетка полутомпаковая 0355Н
19	Проволока 0.6-О-С	Проволока 0.6-О-С
20	385111	Пружина
21	313512-15-5	Поршень
22	313512-15-4-20СП -20SP	Клапан
22	313512-15-4СБ	Клапан

Вкладка 4 - Заголовок: 313512-15-2СП КЛАПАН

Вкладка 4 - Описание:

№	Номер запчасти	Наименование запчасти
	313512-15-2-20СП(SP)	Клапан
	313512-15-2СБ	Клапан
1	313512-15-18	Дроссель
1	313512-15-18-20	Дроссель
2	010-014-25-2-3	Кольцо 010-014-25-2-3
3	313512-15-16	Клапан
4	313512-15-17	Втулка
5	313512-15-15-20	Корпус
5	313515-15-15	Корпус
6	C36G024DC PO1	Электромагнит C36G024DC PO1

Вкладка 5 - Заголовок: 313512-15-4СП КЛАПАН

Вкладка 5 - Описание:

№	Номер запчасти	Наименование запчасти
	313512-15-4-20СП(SP)	Клапан
	313512-15-4СБ	Клапан
1	313512-15-10	Пробка
1	313512-15-10-20	Пробка
2	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
3	385048	Пружина
4	313512-15-8	Клапан
5	313512-15-7	Корпус
5	313512-15-7-20	Корпус

Вкладка 6 - Заголовок: 4001-15-12-03CП КЛАПАН

Вкладка 6 - Описание:

№	Номер запчасти	Наименование запчасти
	4001-15-12-03-20СБ	Клапан
	4001-15-12-03СБ	Клапан
1	280388	Болт М12-6gх90.58.019 ГОСТ 7795-70
2	450281	Прокладка
3	312001-15-11	Крышка
4	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
5	37 5331-20	Пробка
5	375331	Пробка
6	Гайка М12	Гайка М12
7	0901-15-55	Втулка
8	315204	Шайба
9	385285	Пружина
10	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
11	1501-15-46	Клапан
12	0901-15-52	Кольцо
13	0602-15-150-01К	Дроссель
14	024-028-25-2-51-1668	Кольцо 024-028-25-2-51-1668
15	385365	Пружина
16	313512-15-22	Корпус
16	313512-15-22-20	Корпус
17	0901-14-46	Золотник
18	0901-15-49	Крышка
19	Болт М8-6gx25	Болт М8-6gx25
20	Шайба 8Т	Шайба 8Т
21	0901-15-47	Золотник
22	021-027-36-2-51-1668	Кольцо 021-027-36-2-51-1668
23	37 5714-03	Пробка
24	0602-15-150-02К	Дроссель
25	0901-15-54	Пробка
25	0901-15-54-20	Пробка

Вкладка 7 - Заголовок: 606-15-8СП/-02СП КЛАПАН

Вкладка 7 - Описание:

№	Номер запчасти	Наименование запчасти
	606-15-8-02-20СБ	Клапан
	606-15-8-02СБ	Клапан
	606-15-8-20СБ	Клапан
	606-15-8СБ	Клапан
1	606-15-32	Пробка
1	606-15-32-20	Пробка
2	606-15-38	Плунжер
3	606-15-28	Золотник
4	606-15-27	Корпус
4	606-15-27-20	Корпус
5	606-15-33	Штифт
6	606-15-29	Седло
6	606-15-29-02	Седло
7	606-15-30	Игла
7	606-15-41	Игла
8	606-15-31	Втулка
9	C36G024DCP01	Электромагнит C36G024DC P01
10	606-15-42	Сетка полутомпаковая 0355Н
11	Проволока 0.6-0-С	Проволока 0.6-0-С
12	606-15-43-01	Шайба
13	385085	Пружина
14	606-15-7-01СБ	Клапан
14	606-15-7СБ	Клапан

Характеристики

Вкладка 1 - Заголовок: 2502-48-2-02СП УСТАНОВКА КОНДИЦИОНЕРА

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	2502-48-2-02СБ	Установка кондиционера
1	1102-10-176СБ	Кондиционер
2	700-41-3307	Хомутик
3	Болт М8-6gx16	Болт М8-6gx16
4	Шайба 8Т	Шайба 8Т

Характеристики

Вкладка 1 - Заголовок: 1101-89-5МК/6МК МАШИНОКОМПЛЕКТ ДЕТАЛЕЙ КАБИНЫ «ЧЕТРА»

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-89-5МК	Машинокомплект интерьера кабины «Четра»
	1101-89-6МК	Машинокомплект интерьера кабины 1101-89-6МК
1	1101-89-2МК-9а	Облицовка стойки левая
2	1101-89-2МК-30	Накладка джойстика КПП
3	1101-89-2МК-12	Облицовка панели приборов левая нижняя
4	1101-89-2МК-11	Накладка панели приборов левая нижняя
5	1101-89-2МК-3	Облицовка панели приборов правая нижняя
6	1101-89-2МК-15	Облицовка двери
7	1101-89-2МК-2	Накладка панели приборов правая нижняя
8	1101-89-2МК-19	Накладка пола
9	1101-89-2МК-16	Облицовка ящика нижняя
10	1101-89-2МК-16а	Облицовка ящика верхняя
11	1101-89-5МК-31	Накладка джойстика отвала
12	1101-89-5МК-1а	Накладка панели приборов правая задняя
13	1101-89-2 МК-1	Накладка панели приборов правая передняя
14	1101-89-2МК-9	Облицовка стойки правая
15	1101-89-2МК-20	Облицовка комбинации приборов
16	1101-89-2МК-29	Кожух вентиляционного блока
17	1101-89-2МК-17	Панель крыши передняя
17	1101-89-3МК-17	Панель крыши передняя
18	1101-89-2МК-7	Антресоль правая
19	1101-89-2МК-8	Дверка антресоли правая
20	1101-89-2МК-21а	Фиксатор замка антресоли
21	1101-89-2МК-24	Пружина
22	1101-89-2МК-25	Крючок вещевого ящика
23	1101-89-2МК-18	Панель крыши задняя
24	1101-89-2МК-22	Пластина чехла КПП
25	1101-89-2МК-14	Подлокотник
26	1101-89-2МК-14а	Каркас подлокотников
27	1101-89-2МК-6	Облицовка задней стенки
28	1101-89-2МК-8а	Дверка антресоли левая
29	1101-89-2МК-7а	Антресоль левая
30	1101-89-2МК-28	Накладка радиатора №2
31	1101-89-2МК-26	Термоэлектрическая сборка
32	1101-89-2МК-27	Накладка радиатора №1
33	1101-89-2МК-4	Крышка холодильника
34	1101-89-2МК-23	Фиксатор замка холодильника
35	1101-89-2МК-5	Карман холодильника
36	1101-89-2МК-5а	Карман холодильника
37	1101-89-2МК-21	Фиксатор замка
38	1101-89-2МК-13	Дверка блоков предохранителей
39	1101-89-2МК-11	Накладка панели приборов левая нижняя
40	1101-89-5МК-10а	Накладка панели приборов левая передняя

Вкладка 2 - Заголовок: 2001-61-1-01СП УСТАНОВКА ЗАЩИТЫ КАБИНЫ

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	2001-61-1-01-20СБ	Установка защиты кабины
	2001-61-1-01СБ	Установка защиты кабины
1	2001-61-101-01-20СБ	Опора
1	2001-61-101-01СБ	Опора
2	2001-61-102-20СБ	Рама
2	2001-61-102СБ	Рама
3	28 0840-20	Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70
3	280840	Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70
4	Шайба 24Т	Шайба 24Т
5	31 0350-20	Шайба 24.01.10.0221 ГОСТ 11371-78
5	310350	Шайба 24 ГОСТ 11371-78
6	2001-61-101-20СБ	Опора
6	2001-61-101СБ	Опора
7	28 0945-20	Болт М30х2-6gх100
7	280945	Болт М30х2-6gх 100
8	31 0415-20	Шайба 30.0Т.65Г.0221 ГОСТ 6402-70
8	310415	Шайба 30.0Т.65Г.019 ГОСТ 6402-70
9	31 0410-01	Шайба 30
9	31 0410-01-20	Шайба 30
10	28 0960-20	Болт М30х30-6gх130
10	280960	Болт М30х30-6gх 130
11	Болт М12x1.25-6gx20	Болт М12x1.25-6gx20
11	Болт М12x1.25-6gx20	Болт М12x1.25-6gx20
12	Шайба 12 ОТ	Шайба 12 ОТ
13	31 0210-20	Шайба 12х2 ГОСТ 11371-78
13	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
14	401-61-44	Поручень
14	401-61-44-20	Поручень
15	Заклепка 3120-32-06	Заклепка 3120-32-06
16	42 0305-20	Табличка
16	420305	Табличка

Характеристики

Вкладка 1 - Заголовок: 1502-13-1СП УПРАВЛЕНИЕ ТРАКТОРОМ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	1502-13-1СБ	Управление трактором
1	Болт М6-6gx16	Болт М6-6gx16
2	Шайба 6Т	Шайба 6Т
3	2001-13-113-20СБ	Тяга
3	2001-13-113СБ	Тяга
4	2001-13-86-01-20СБ	Тяга
4	2001-13-86-01СБ	Тяга
5	Болт М12-6gx25	Болт М12-6gx25
6	Шайба 12.ОТ	Шайба 12.ОТ
7	3501-13-132-20СБ	Тяга
7	3501-13-132СБ	Тяга
8	1502-13-50-20СБ	Привод управления
8	1502-13-50СБ	Привод управления
9	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
9	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
10	2001-13-80-20СБ	Мостик
10	2001-13-80СБ	Мостик
11	404-13-269-02	Ось
11	404-13-269-02-20	Ось
12	Шплинт 3.2x14	Шплинт 3.2x14
13	404-13-269	Ось
13	404-13-269-20	Ось
14	2001-13-126-20СБ	Опора
14	2001-13-126СБ	Опора
15	Гайка М6	Гайка М6
16	2001-13-124-20СБ	Опора
16	2001-13-124СБ	Опора
17	2001-13-127СБ	Рычаг

Вкладка 2 - Заголовок: 1502-13-50СП ПРИВОД УПРАВЛЕНИЯ

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	1502-13-50-20СБ	Привод управления
	1502-13-50СБ	Привод управления
1	КЕРА 14161	Педаль тормоза КЕРА 14161
2	Шайба 8Т	Шайба 8Т
3	Болт М8-6gx25	Болт М8-6gx25
4	2001-13-47-20СБ	Мостик
4	2001-13-47СБ	Мостик
5	Шплинт 3.2x14	Шплинт 3.2x14
6	404-13-269	Ось
6	404-13-269-20	Ось
7	2001-13-53-20СБ	Тяга
7	2001-13-53СБ	Тяга
8	1101-13-26-20СБ	Тяга
8	1101-13-26СБ	Тяга
9	3501-13-202-20СП(SP)	Мостик
9	3501-13-202СБ	Мостик
10	3501-13-200СБ	Тяга
11	28 0250-20	Болт М10-6gх40 ГОСТ 7796-70
11	280250	Болт М10-6gх40 ГОСТ 7796-70
12	Шайба 10.ОТ	Шайба 10.ОТ
13	3501-13-255-01-20СБ	Педаль
13	3501-13-255-01СБ	Педаль
14	700-38-2563	Пружина
14	700-38-2563-20	Пружина
15	2501-13-96	Растяжка
15	2501-13-96-20	Растяжка
16	30 0220-20	Гайка М12х1.25-6Н.04.029 ГОСТ 15522-70
16	300220	Гайка М12х1.25-6Н.04.019 ГОСТ 15522-70
17	3501-13-253-20СБ	Сектор
17	3501-13-253СБ	Сектор
18	Болт М6-6gx20	Болт М6-6gx20
19	Шайба 6Т	Шайба 6Т
20	4THES 5E-2X/VT23	Джойстик электронный 4THES 5E-2X/VT23
21	Гайка М6	Гайка М6
22	700-38-2552-01	Пружина
22	700-38-2552-20	Пружина
23	3501-13-218СБ	Тяга
24	Болт М8-6gx20	Болт М8-6gx20
25	4001-10-1ПУ-00	Пульт управления движением гусеничных тракторов-бульдозеров и крановых трубоукладчиков 4001-10-1ПУ-00
26	3502-13-27	Кронштейн
26	3502-13-27-20	Кронштейн

Вкладка 3 - Заголовок: 1502-13-50СП ПРИВОД УПРАВЛЕНИЯ

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
1	3501-13-128	Корпус
2	2501-13-309СБ	Рукоятка
3	3501-13-183	Фиксатор
4	700-38-2563	Пружина
4	700-38-2563-20	Пружина
5	3501-13-214СБ	Тяга
6	3501-13-230-01-20СБ	Мостик
6	3501-13-230-01СБ	Мостик
7	Болт М6-6gx16	Болт М6-6gx16
8	Шайба 6Т	Шайба 6Т
9	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
9	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
10	ТТ2501-13-189СБ	Крышка
11	Шайба 10.ОТ	Шайба 10.ОТ
12	Болт М10-6gx30	Болт М10-6gx30
13	Шайба 8Т	Шайба 8Т
14	Болт М8-6gx25	Болт М8-6gx25
15	3501-13-215-01-20СП -20SP	Мостик
15	3501-13-215-01СБ	Мостик
16	Гайка М6	Гайка М6

Характеристики

Вкладка 1 - Заголовок: 1101-23-1СП УСТАНОВКА СИДЕНЬЯ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-23-1СБ	Установка сиденья
1	P 405 CB / M80H	Сиденье водителя P 405 CB / M80H
2	1101-23-101-20СБ	Каркас переходной
2	1101-23-101СБ	Каркас переходной
3	Болт М8-6gx25	Болт М8-6gx25
4	Гайка М8	Гайка М8
5	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
5	310150	Шайба 8 ГОСТ 11371-78

Характеристики

Вкладка 1 - Заголовок: 3501-24-2-03СП ПОЛ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	3501-24-2-03-20СП(SP)	Пол
	3501-24-2-03СБ	Пол
1	3501-24-128	Уплотнение
1	3501-24-128-20	Уплотнение
2	Болт М8-6gx20	Болт М8-6gx20
3	Шайба 8Т	Шайба 8Т
4	Шайба 8	Шайба 8
5	3501-24-41	Коврик
5	3501-24-41-20	Коврик
6	3501-24-41-01	Коврик
6	3501-24-41-01-20	Коврик
7	3501-24-137	Коврик
7	3501-24-137-20	Коврик
8	3501-24-138	Коврик
9	3501-24-245	Кронштейн
9	3501-24-245-20	Кронштейн
10	Болт М6-6gx16	Болт М6-6gx16
11	Шайба 6Т	Шайба 6Т
12	Винт В.М8-6gx18	Винт В.М8-6gx18
13	3501-24-325	Кожух
13	3501-24-325-20	Кожух
14	3501-24-143	Уплотнение
14	3501-24-143-20	Уплотнение
15	3501-24-130	Уплотнение
15	3501-24-130-20	Уплотнение
16	Болт М10-6gx20	Болт М10-6gx20
17	Шайба 10 ОТ	Шайба 10 ОТ
18	Шайба 10	Шайба 10
19	3501-24-138-01-20СП -20SP	Балка
19	3501-24-138-01СБ	Балка
20	3501-24-35-04	Коврик
21	3501-24-35-05	Коврик
21	3501-24-35-05-20	Коврик
22	3501-24-35-06	Коврик
23	3501-24-35-07	Коврик
24	3501-24-35-08	Коврик
25	0602-24-48	Прижим
25	0602-24-48-20	Прижим
26	0602-24-49	Втулка
26	0602-24-49-20	Втулка
27	0602-24-87	Проставка
27	0602-24-87-20	Проставка
28	0602-24-88	Кольцо
28	0602-24-88-20	Кольцо
29	0602-24-90	Палец
29	0602-24-90-20	Палец
30	2501-24-150-01	Пластина
30	2501-24-150-01-20	Пластина
31	400449	Амортизатор
32	28 0561-20	Болт 3M16x1.5-6gx70
32	280561	Болт 3M16x1.5-6gx70
33	Шайба 16 ОТ	Шайба 16 ОТ
34	Болт М10-6gx30	Болт М10-6gx30
35	Болт М8-6gx30	Болт М8-6gx30
36	3501-24-127	Уплотнение
36	3501-24-127-20	Уплотнение
37	4001-24--110-20СБ	Опора
37	4001-24-110СБ	Опора
38	3501-24-203	Ручка
38	3501-24-203-20	Ручка
39	Гайка М8	Гайка М8
40	404-13-269	Ось
40	404-13-269-20	Ось
41	Шплинт 3.2x14	Шплинт 3.2x14
42	ТТ2501-13--155-01-20СБ	Тяга
42	ТТ2501-13--155-01СБ	Тяга
43	3501-24--201-03-20СП(SP)	Каркас
43	3501-24--201-03СБ	Каркас
44	3501-24-52-04	Коврик
45	3501-24-52-05	Коврик
45	3501-24-52-05-20	Коврик
46	3501-24-59-04	Коврик
47	3501-24-59-05	Коврик
48	3501-24-59-07	Коврик
49	3501-24--164-02-20СП(SP)	Крышка
49	3501-24--164-02СБ	Крышка
50	3504-24-360-01	Коврик
50	3504-24-360-01-20	Коврик
51	3501-24-139	Уплотнение
51	3501-24-139-20	Уплотнение
52	3501-24-339	Коврик
53	3501-24-339-01	Коврик
54	3501-24-339-02	Коврик
54	3501-24-339-02-20	Коврик
55	3501-24-339-03	Коврик
56	3501-24-36	Коврик
57	3501-24-36-01	Коврик
57	3501-24-36-01-20	Коврик
58	3501-24-134	Коврик
59	3501-24-134-01	Коврик
60	3501-24-126	Уплотнение
60	3501-24-126-20	Уплотнение
61	3501-24-165-20СП(SP)	Балка
61	3501-24-165СБ	Балка
62	28 0150-20	Болт М8-6gх55
62	280150	Болт М8-6gх55
63	Шайба 8	Шайба 8
64	3501-24-140-20СП(SP)	Крышка
64	3501-24-140СБ	Крышка
65	Винт В.М6-6gx16	Винт В.М6-6gx16
66	Шайба 6Т	Шайба 6Т
67	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
67	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
68	313512-24--135-20СБ	Подставка
68	313512-24-135СБ	Подставка
69	3501-24-135-20СП(SP)	Крышка
69	3501-24-135СБ	Крышка
70	Болт М8-6gx70	Болт М8-6gx70
71	3501-24-124	Кожух
71	3501-24-124-20	Кожух
72	3501-24-54	Коврик
72	3501-24-54-20	Коврик
73	3501-24-55	Коврик
73	3501-24-55-20	Коврик
74	3501-24-55-01	Коврик
74	3501-24-55-01-20	Коврик
75	3501-24-84	Коврик
76	3501-24-138-20СП(SP)	Балка
76	3501-24-138СБ	Балка
77	3501-24-129	Уплотнение
77	3501-24-129-20	Уплотнение
78	Болт М16x1.5-6gx80	Болт М16x1.5-6gx80
79	47 0230-20	Ось 6-10Б12х45
79	470230	Ось 6-10Б12х45

Характеристики

Загрузить еще

Наша производственная деятельность и тесные контакты с заводами – производителями дают нам возможность иметь склад новых запасных частей широкого ассортимента. Заказать запасные части к трактору или запасные части к спецтехнике в Чебоксарах просто, оформив заявку или позвонив нашим менеджерам. Мы ответим на все интересующие вас вопросы. Если требуемого элемента не окажется в наличии, мы доставим его в кратчайшие сроки.
