Запчасти Четра T-11.01K - Ремонтный завод тракторов

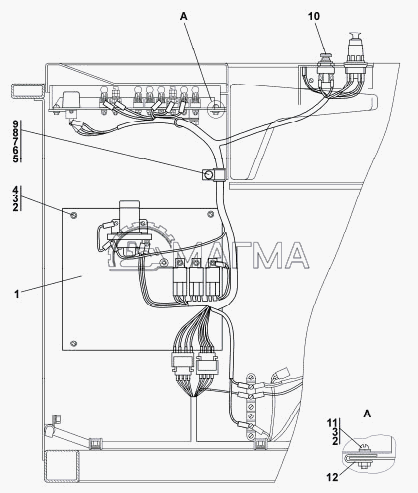

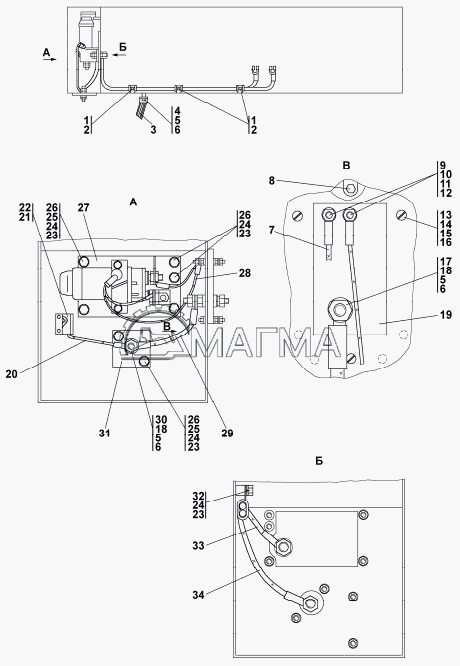

Вкладка 1 - Заголовок: 0902-10-12СП УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ В КОНТЕЙНЕРЕ АКБ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	0902-10-12СБ	Установка электрооборудования в контейнере АКБ
1	415178	Хомутик
2	700-40-6684-01	Прокладка
3	401-10-111-20СП(SP)	Провод
3	401-10-111СБ	Провод
4	28 0320-20	Болт М12х1.25-6gх20 ГОСТ 7796-70
4	280320	Болт М12х1.25-6gх20 ГОСТ 7795-70
5	Шайба 12.ОТ	Шайба 12.ОТ
6	31 0210-20	Шайба 12х2 ГОСТ 11371-78
6	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
7	2001-10-110-37-20СП -20SP	Провод
7	2001-10-110-37СБ	Провод
8	Болт М6-6gx16	Болт М6-6gx16
9	295010	Шпилька М5(3п/6g)х40.88.35.013 ГОСТ 22038-76
9	295010-20	Шпилька
10	Гайка М5	Гайка М5
11	Шайба 5	Шайба 5
12	31 0080-20	Шайба 5.01.10.0221 ГОСТ 11371-78
12	310080	Шайба 5.01.10.019 ГОСТ 11371-78
13	Винт ВМ6-6gx16	Винт ВМ6-6gx16
14	Гайка М6	Гайка М6
15	Шайба 6Т	Шайба 6Т
16	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
16	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
17	404-10-16	Шпилька
17	404-10-16-20	Шпилька
18	Гайка М12	Гайка М12
19	500057	Плата
19	500057-20	Плата
20	2001-10-110-12-20СП -20SP	Провод
20	2001-10-110-12СБ	Провод
21	Винт ВМ3-6gx25	Винт ВМ3-6gx25
22	3,46401E+11	Розетка 47к ыш3.647.077ТУ
23	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
23	310150	Шайба 8 ГОСТ 11371-78
24	Шайба 8Т	Шайба 8Т
25	Гайка М8	Гайка М8
26	Болт М8-6gx25	Болт М8-6gx25
27	404-10-184-10СБ	Панель
27	404-10-184-20СП(SP)	Панель
27	404-10-184СБ	Панель
28	312001-10-109--03-20СП(SP)	Провод
28	312001-10-109-03СБ	Провод
29	3506-10-130-05-20СБ	Провод
29	3506-10-130-05СБ	Провод
30	404-10-16-01	Шпилька
30	404-10-16-01-20	Шпилька
31	2001-10-6-20	Панель
31	37170	Панель
32	Болт М8-6gx16.88	Болт М8-6gx16.88
33	2001-10-110-23-20СП -20SP	Провод
33	2001-10-110-23СБ	Провод
34	2001-10-110-07-20СП -20SP	Провод
34	2001-10-110-07СБ	Провод

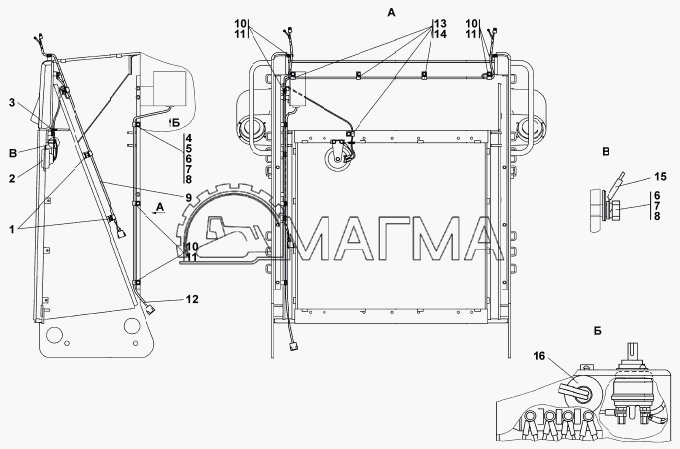

Вкладка 2 - Заголовок: 0902-10-13СП ЭЛЕКТРООБОРУДОВАНИЕ ПЕРЕДНЕЙ ОБЛИЦОВКИ

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	0902-10-13-20СБ	Электрооборудование передней облицовки
	0902-10-13СБ	Электрооборудование передней облицовки
1	415119	Хомутик
2	4573742176	Сигнал С314
2	4573742177	Сигнал С314-Э
2	4573742178	Сигнал С314-Т
3	700-40-6695	Кольцо
4	700-40-6684-03	Прокладка
5	700-41-3307	Хомутик
6	Болт М8-6gx16	Болт М8-6gx16
7	Шайба 8Т	Шайба 8Т
8	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
8	310150	Шайба 8 ГОСТ 11371-78
9	0902-10-107-20СБ	Жгут ПО
9	0902-10-107СБ	Жгут ПО
10	700-40-6684-04	Прокладка
11	700-41-3179	Хомутик
12	2001-10-114СБ	Жгут
13	415090	Хомутик
14	700-40-6684-07	Прокладка
15	2501-10-129-22-20СП -20SP	Провод
15	2501-10-129-22СБ	Провод
16	700-40-6682	Кольцо

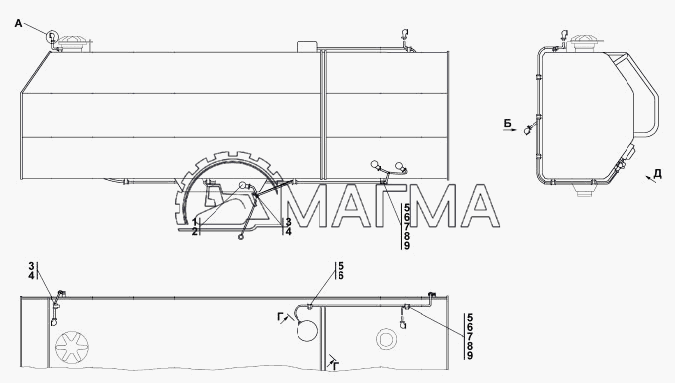

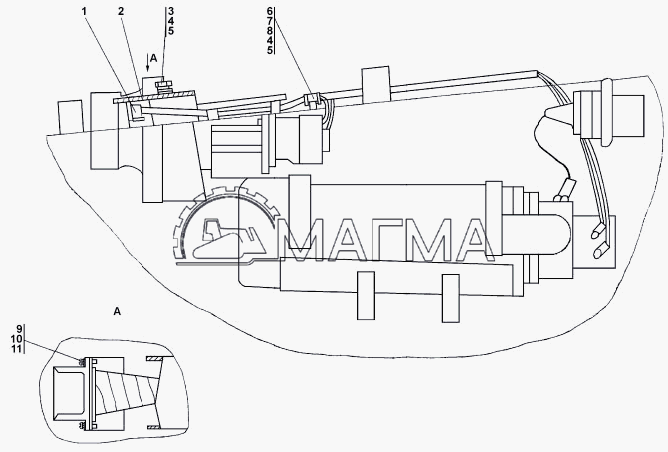

Вкладка 3 - Заголовок: 0902-10-14СП/14-01СП ЭЛЕКТРООБОРУДОВАНИЕ ТОПЛИВНОГО БАКА

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
	0902-10-14-01-10СБ	Электрооборудование топливного бака
	0902-10-14-01-20СБ	Электрооборудование топливного бака
	0902-10-14-01СБ	Электрооборудование топливного бака
	0902-10-14-10СБ	Электрооборудование топливного бака
	0902-10-14-20СБ	Электрооборудование топливного бака
	0902-10-14СБ	Электрооборудование топливного бака
1	400446	Заглушка
2	700-40-5607	Наконечник
3	415090	Хомутик
4	700-40-6684-07	Прокладка
5	700-40-6684-04	Прокладка
5	700-40-6695	Кольцо
6	700-41-2866	Хомут
7	Болт М8-6gx16	Болт М8-6gx16
8	Шайба 8Т	Шайба 8Т
9	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
9	310150	Шайба 8 ГОСТ 11371-78

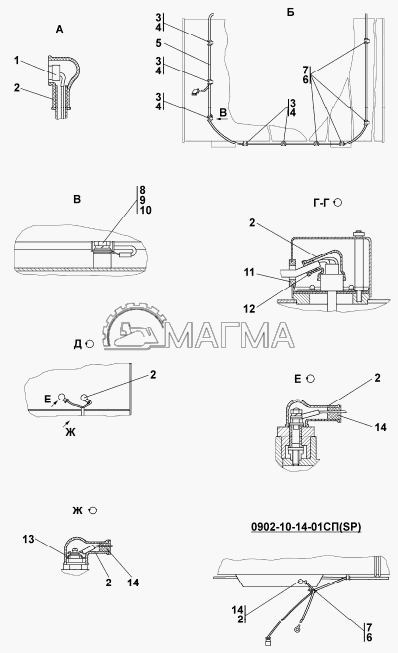

Вкладка 4 - Заголовок: 0902-10-14СП/14-01СП ЭЛЕКТРООБОРУДОВАНИЕ ТОПЛИВНОГО БАКА

Вкладка 4 - Описание:

№	Номер запчасти	Наименование запчасти
	0902-10-14-01СБ	Электрооборудование топливного бака
1	4573739003	Колодка гнездовая 602602
2	700-40-5607	Наконечник
3	700-40-6684-04	Прокладка
4	700-41-2866	Хомут
5	0902-10-100-01-20СБ	Жгут
5	0902-10-100-01СБ	Жгут
5	0902-10-100-20СП(SP)	Жгут
5	0902-10-100СБ	Жгут
6	700-40-6684-07	Прокладка
7	415090	Хомутик
8	Болт М8-6gx16	Болт М8-6gx16
9	Шайба 8Т	Шайба 8Т
10	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
10	310150	Шайба 8 ГОСТ 11371-78
11	700-40-6695	Кольцо
12	400444	Заглушка
13	ТТ2501-10-9	Шайба
13	ТТ2501-10-9-20	Шайба
14	400446	Заглушка

Вкладка 5 - Заголовок: 0902-10-15СП УСТАНОВКА ЗВУКОВЫХ СИГНАЛОВ В КОНТЕЙНЕРЕ АККУМУЛЯТОРНЫХ БАТАРЕЙ (АКБ)

Вкладка 5 - Описание:

№	Номер запчасти	Наименование запчасти
	0902-10-15-20СБ	Установка звуковых сигналов в контейнере АКБ
	0902-10-15СБ	Установка звуковых сигналов в контейнере АКБ
1	700-40-6736	Кольцо
2	415045	Хомутик
3	700-40-6684-07	Прокладка
4	Болт М8-6gx16	Болт М8-6gx16
5	Шайба 8Т	Шайба 8Т
6	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
6	310150	Шайба 8 ГОСТ 11371-78
7	Шайба 8	Шайба 8
8	4573742173	Сигнал С313
8	4573742174	Сигнал С313-Э
8	4573742175	Сигнал С313-Т
9	2502-10-151-12-20СБ	Провод
9	2502-10-151-12СБ	Провод
10	1106-10-14	Пластина
10	1106-10-14-20	Пластина
11	Гайка М8	Гайка М8
12	ELT 24B	Сигнал звуковой ELT 24B
13	2501-10-129-22-20СП -20SP	Провод
13	2501-10-129-22СБ	Провод

Вкладка 6 - Заголовок: 1102-10-1-156-02СП УСТАНОВКА БЛОКА ВЫКЛЮЧАТЕЛЕЙ

Вкладка 6 - Описание:

№	Номер запчасти	Наименование запчасти
	1102-10-156-02-10СБ	Установка блока выключателей
	1102-10-156-02-20СБ	Установка блока выключателей
	1102-10-156-02СБ	Установка блока выключателей
1	1102-10-140-01-10СБ	Блок выключателей
1	1102-10-140-01-20СБ	Блок выключателей
1	1102-10-140-01СБ	Блок выключателей
2	310120	Шайба 6.01.08кп.019 ГОСТ 6958-78
2	310120-20	Шайба 6.01.08кп.0221 ГОСТ 6958-78
3	Шайба 6Т	Шайба 6Т
4	Винт В.М6-6gx16	Винт В.М6-6gx16
5	310150	Шайба 8.01.08кп.019 ГОСТ 11371-78
5	310150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
6	Шайба 8Т	Шайба 8Т
7	Болт М8-6gx16	Болт М8-6gx16
8	700-41 -2548	Хомутик
9	700-40-6684-03	Прокладка
10	400411	Колпачок
11	Винт В.М6-6gx12	Винт В.М6-6gx12
12	2501-89-123СБ	Клипса

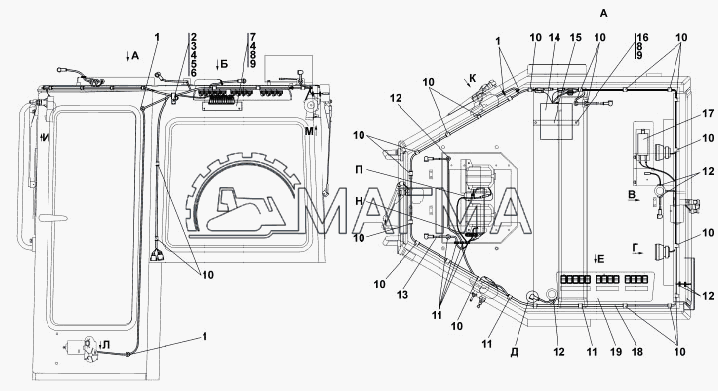

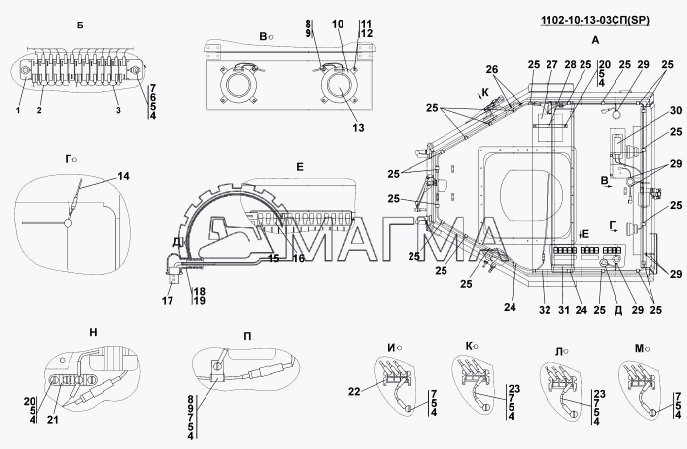

Вкладка 7 - Заголовок: 1102-10-13СП/-03СП ЭЛЕКТРООБОРУДОВАНИЕ КРЫШИ КАБИНЫ

Вкладка 7 - Описание:

№	Номер запчасти	Наименование запчасти
	1102-10-13-03-10СБ	Электрооборудование крыши кабины
	1102-10-13-03-20СБ	Электрооборудование крыши кабины
	1102-10-13-03СБ	Электрооборудование крыши кабины**
	1102-10-13-10СБ	Электрооборудование крыши кабины
	1102-10-13-20СП(SP)	Электрооборудование крыши кабины
	1102-10-13СБ	Электрооборудование крыши кабины
1	700-40-6736	Кольцо
2	700-40-6684-02	Прокладка
3	700-41-3187	Хомутик
4	Болт М6-6gx16	Болт М6-6gx16
5	Шайба 8Т	Шайба 8Т
6	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
6	310150	Шайба 8 ГОСТ 11371-78
7	1102-10-22	Кронштейн
7	1102-10-22-20	Кронштейн
8	Шайба 6Т	Шайба 6Т
9	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
9	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
10	700-40-6684-05	Прокладка
11	700-40-6684-04	Прокладка
12	700-40-6695	Кольцо
13	1102-10-174-20СП(SP)	Жгут
13	1102-10-174СБ	Жгут
14	1102-10-135-20СП(SP)	Жгут
14	1102-10-135СБ	Жгут
15	1102-10-183-20СБ	Скоба
15	1102-10-183СБ	Скоба
16	Винт В.М6-6gx22	Винт В.М6-6gx22
17	СИЕУ.453754.009-01	Светильник автотранспортный СИЕУ.453754.009-01
18	1102-10-166-02-20СБ	Жгут
18	1102-10-166-02СБ	Жгут
18	1102-10-166-20СП(SP)	Жгут
18	1102-10-166СБ	Жгут
19	1102-10-165--02СБ	Щиток выключателей
19	1102-10-165СБ	Щиток выключателей

Вкладка 8 - Заголовок: 1102-10-13СП/-03СП ЭЛЕКТРООБОРУДОВАНИЕ КРЫШИ КАБИНЫ

Вкладка 8 - Описание:

№	Номер запчасти	Наименование запчасти
	1102-10-13-03СБ	Электрооборудование крыши кабины**
1	4573731694	Блок предохранителей 41.3722.00-09
2	1102-10-184-03-20СБ	Провод
2	1102-10-184-03СБ	Провод
3	1102-10-184-02-20СБ	Провод
3	1102-10-184-02СБ	Провод
4	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
4	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
5	Шайба 6Т	Шайба 6Т
6	Гайка М6	Гайка М6
7	Винт В.М6-6gx12	Винт В.М6-6gx12
8	415045	Хомутик
9	700-40-6684-08	Прокладка
10	ЯУЗа АС-1352	Система акустическая автомобильная
11	Клипса	Клипса
12	Винт	Винт самонарезающий
13	Сетка защитная	Сетка защитная
14	1102-10-136-20СП(SP)	Жгут
14	1102-10-136СБ	Жгут
15	45 7373 1529 00	Предохранитель 30А 356.3722
16	45 7373 1525 00	Предохранитель 10А 352.3722
17	4573739003	Колодка гнездовая 602602
18	400195	Колпачок
19	700-40-5607	Наконечник
20	Винт В.М6-6gx22	Винт В.М6-6gx22
21	14.3723.000	Панель соединительная 14.3723.000
22	4573739009	Колодка гнездовая 602606
23	404-10-180-51-20СБ	Провод
23	404-10-180-51СБ	Провод
24	700-40-6684-04	Прокладка
25	700-40-6684-05	Прокладка
26	700-40-6736	Кольцо
27	1102-10-135-20СП(SP)	Жгут
27	1102-10-135СБ	Жгут
28	1102-10-183-20СБ	Скоба
28	1102-10-183СБ	Скоба
29	700-40-6695	Кольцо
30	1102-10-165-02СБ	Щиток выключателей
31	Светильник	Светильник автотранспортный
32	1102-10-166-02-20СБ	Жгут
32	1102-10-166-02СБ	Жгут

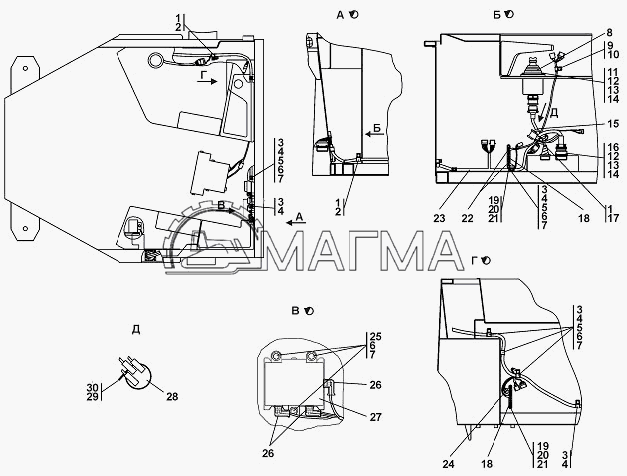

Вкладка 9 - Заголовок: 1102-10-155-04CП УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ ПОЛА КАБИНЫ

Вкладка 9 - Описание:

№	Номер запчасти	Наименование запчасти
	1102-10-155-04-10СБ	Установка электрооборудования пола кабины
	1102-10-155-04-20СБ	Установка электрооборудования пола кабины
	1102-10-155-04СБ	Установка электрооборудования пола кабины
1	700-40-6684-04	Прокладка
2	700-41-3179	Хомутик
3	700-40-6684-03	Прокладка
4	700-41-3307	Хомутик
5	Болт М8-6gx16	Болт М8-6gx16
6	Шайба 8Т	Шайба 8Т
7	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
7	310150	Шайба 8 ГОСТ 11371-78
8	АУГМП20.3	Аппарат управления АУГМП20.3
9	415119	Хомутик
10	700-40-6684-06	Прокладка
11	Винт В.М4-6gx16	Винт В.М4-6gx16
12	Гайка М4	Гайка М4
13	Шайба 4	Шайба 4
14	31 0050-20	Шайба 4.01.08кп.0221 ГОСТ 11371-78
14	310050	Шайба 4.01.08кп.019 ГОСТ 11371-78
15	1102-10-178-20СП(SP)	Жгут
15	1102-10-178СБ	Жгут
16	Винт В.М4-6gx12	Винт В.М4-6gx12
17	700-41-2866	Хомут
18	4573732131	Панель соединительная 17.3723.000
19	Болт М8-6gx20	Болт М8-6gx20
20	Шайба 6Т	Шайба 6Т
21	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
21	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
22	Винт В.М5-6gx16	Винт В.М5-6gx16
23	1106-10-143-20СБ	Жгут
23	1106-10-143СБ	Жгут
24	1102-10-185-20СБ	Провод 93
24	1102-10-185СБ	Провод 93
25	Болт М8-6gx35	Болт М8-6gx35
26	700-40-5607	Наконечник
27	ПН24/12.3 РИВП.453741.006ТУ	Преобразователь напряжения ПН24/12.3 РИВП.453741.006ТУ
28	4573746293	Прерыватель РС-493-3803010-Т
28	4573746548	Прерыватель РС-493-3803010 -У-ХЛ
29	700-40-6684-02	Прокладка
30	415320	Хомутик

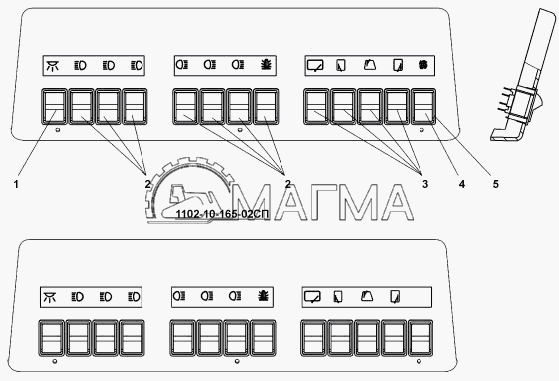

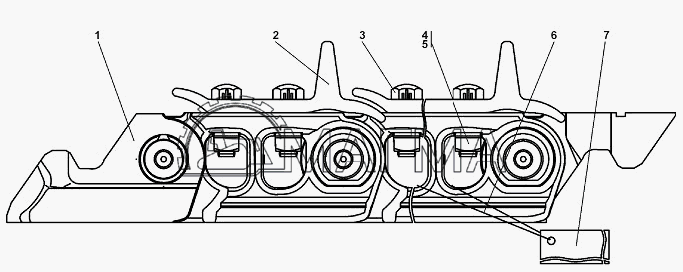

Вкладка 10 - Заголовок: 1102-10-165CП/-02СП ЩИТОК ВЫКЛЮЧАТЕЛЕЙ

Вкладка 10 - Описание:

№	Номер запчасти	Наименование запчасти
	1102-10-165-02СБ	Щиток выключателей
	1102-10-165СБ	Щиток выключателей
1	ВК343-03.43А	Выключатель ВК343-03.43А
2	П147-02.03	Переключатель П147-02.03
3	П150-07.28	Переключатель П150-07.28
4	П147-02.03	Переключатель П147-02.03
4	П147-04.11	Переключатель П147-04.11
5	60.3710116-08	Рамка выключателей 60.3710116-08

Вкладка 11 - Заголовок: 1102-10-17-01СП ЭЛЕКТРООБОРУДОВАНИЕ ОТОПИТЕЛЯ

Вкладка 11 - Описание:

№	Номер запчасти	Наименование запчасти
	1102-20-17-01СБ	Электрооборудование отопителя
1	1102-10-142-02СБ	Жгут
2	700-40-6684-06	Прокладка
3	415119	Хомутик
4	Шуруп 2-3x25	Шуруп 2-3x25
5	Мини-регулятор	Мини-регулятор
6	Колодка	Колодка

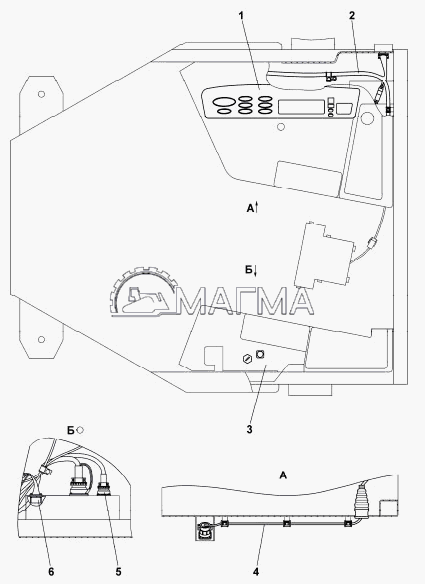

Вкладка 12 - Заголовок: 1102-10-18-15СП ЭЛЕКТРООБОРУДОВАНИЕ ПОЛА КАБИНЫ

Вкладка 12 - Описание:

№	Номер запчасти	Наименование запчасти
	1102-10-18-15-10СБ	Электрооборудование пола кабины
	1102-10-18-15-20СБ	Электрооборудование пола кабины
	1102-10-18-15СБ	Электрооборудование пола кабины
1	1102-10-156-02-10СБ	Установка блока выключателей
1	1102-10-156-02-20СБ	Установка блока выключателей
1	1102-10-156-02СБ	Установка блока выключателей
2	1102-10-163-07-10СБ	Щиток приборов
2	1102-10-163-07-20СБ	Щиток приборов
2	1102-10-163-07СБ	Щиток приборов
3	1102-10-155-04-10СБ	Установка электрооборудования пола кабины
3	1102-10-155-04-20СБ	Установка электрооборудования пола кабины
3	1102-10-155-04СБ	Установка электрооборудования пола кабины
4	1106-10-145-03-20СБ	Установка жгута
4	1106-10-145-03СБ	Установка жгута
5	1102-10-17-01СБ	Электрооборудование отопителя

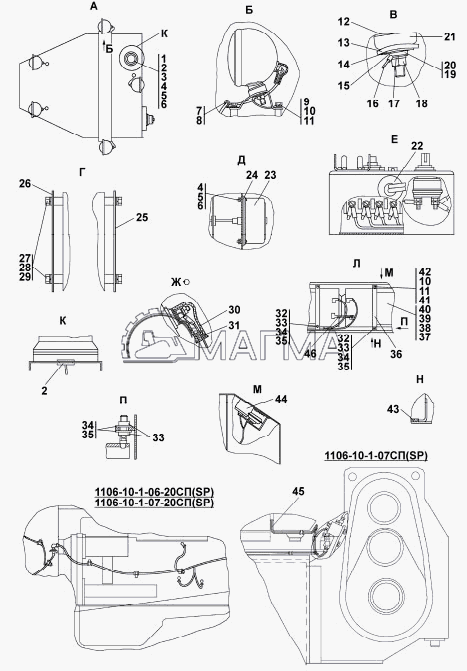

Вкладка 13 - Заголовок: 1106-10-1-06СП/-07СП ЭЛЕКТРООБОРУДОВАНИЕ

Вкладка 13 - Описание:

№	Номер запчасти	Наименование запчасти
	1106-10-1-06-20СБ	Электрооборудование
	1106-10-1-07-20СБ	Электрооборудование
	1106-10-1-07СБ	Электрооборудование
1	312501-10-114-20СП -20SP	Маяк проблесковый
1	312501-10-114СБ	Маяк проблесковый
2	700-40-6695	Кольцо
3	Винт ВМ6-6gx25	Винт ВМ6-6gx25
4	Гайка М6	Гайка М6
5	Шайба 6Т	Шайба 6Т
6	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
6	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
7	415119	Хомутик
8	700-40-6684-06	Прокладка
9	Болт М8-6gx16	Болт М8-6gx16
10	Шайба 8Т	Шайба 8Т
11	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
11	310150	Шайба 8 ГОСТ 11371-78
12	700-40-6018	Опора
13	46-10-84	Кронштейн
13	46-10-84-20	Кронштейн
14	46-10-85	Опора
14	46-10-85-20	Опора
15	14x12x4-6а	Кольцо 14x12x4-6а
16	46-10-637-20СП(SP)	Провод
16	46-10-637СБ	Провод
17	Шайба 12 ОТ	Шайба 12 ОТ
18	Гайка М12x1.25	Гайка М12x1.25
19	Шайба 12	Шайба 12
20	31 0210-20	Шайба 12х2 ГОСТ 11371-78
20	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
21	46-10-86	Опора
21	46-10-86-20	Опора
22	700-40-6695	Кольцо
23	4573726077	Фонарь освещения номерного знака ФП-134Б
24	ТТ2501-10-8	Прокладка
24	ТТ2501-10-8-20	Прокладка
25	1106-10-116-20СП(SP)	Кожух
25	1106-10-116СБ	Кожух
26	1106-10-116-01-20СБ	Кожух
26	1106-10-116-01СБ	Кожух
27	Болт М12x1.25-6gx20	Болт М12x1.25-6gx20
28	Шайба 10 ОТ	Шайба 10 ОТ
29	31 0210-20	Шайба 12х2 ГОСТ 11371-78
29	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
30	700-40-5607	Наконечник
31	400446	Заглушка
32	1102-10-10	Винт
32	1102-10-10-20	Винт
33	Гайка М12x1.25	Гайка М12x1.25
34	31 0230-20	Шайба 12.01.10.0221 ГОСТ 6958-78
34	310230	Шайба 12.01.10.019 ГОСТ 6958-78
35	Шайба 12	Шайба 12
36	2001-10-7-20	Угольник
36	37171	Угольник
37	46-10-113	Стержень
37	46-10-113-20	Стержень
38	6СТ-190AL3M	Батарея необслуживаемая 6СТ-190AL3M
38	6СТ-190AL3M	Батарея необслуживаемая 6СТ-190AL3M
39	6СТ-190А	Батарея 6СТ-190А
39	6СТ-190А	Батарея 6СТ-190А
40	46-10-113-02	Стержень
40	46-10-113-02-20	Стержень
41	Шайба 8	Шайба 8
42	Гайка М8	Гайка М8
43	40 0218-01	Прокладка
43	40 0218-01-20	Прокладка
44	0902-10-15-10СБ	Установка сигналов в контейнере АКБ
44	0902-10-15-20СБ	Установка звуковых сигналов в контейнере АКБ
44	0902-10-15СБ	Установка звуковых сигналов в контейнере АКБ
45	0902-10-14-01-10СБ	Электрооборудование топливного бака
45	0902-10-14-01-20СБ	Электрооборудование топливного бака
45	0902-10-14-01СБ	Электрооборудование топливного бака
46	1106-10-154СБ	Провод

Вкладка 14 - Заголовок: 1106-10-1-06СП/-07СП ЭЛЕКТРООБОРУДОВАНИЕ

Вкладка 14 - Описание:

№	Номер запчасти	Наименование запчасти
	1106-10-1-06-20СБ	Электрооборудование
	1106-10-1-07-20СБ	Электрооборудование
	1106-10-1-07СБ	Электрооборудование
1	312501-10-114-20СП -20SP	Маяк проблесковый
1	312501-10-114СБ	Маяк проблесковый
2	700-40-6695	Кольцо
3	Винт ВМ6-6gx25	Винт ВМ6-6gx25
4	Гайка М6	Гайка М6
5	Шайба 6Т	Шайба 6Т
6	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
6	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
7	415119	Хомутик
8	700-40-6684-06	Прокладка
9	Болт М8-6gx16	Болт М8-6gx16
10	Шайба 8Т	Шайба 8Т
11	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
11	310150	Шайба 8 ГОСТ 11371-78
12	700-40-6018	Опора
13	46-10-84	Кронштейн
13	46-10-84-20	Кронштейн
14	46-10-85	Опора
14	46-10-85-20	Опора
15	14x12x4-6а	Кольцо 14x12x4-6а
16	46-10-637-20СП(SP)	Провод
16	46-10-637СБ	Провод
17	Шайба 12 ОТ	Шайба 12 ОТ
18	Гайка М12x1.25	Гайка М12x1.25
19	Шайба 12	Шайба 12
20	31 0210-20	Шайба 12х2 ГОСТ 11371-78
20	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
21	46-10-86	Опора
21	46-10-86-20	Опора
22	700-40-6695	Кольцо
23	4573726077	Фонарь освещения номерного знака ФП-134Б
24	ТТ2501-10-8	Прокладка
24	ТТ2501-10-8-20	Прокладка
25	1106-10-116-20СП(SP)	Кожух
25	1106-10-116СБ	Кожух
26	1106-10-116-01-20СБ	Кожух
26	1106-10-116-01СБ	Кожух
27	Болт М12x1.25-6gx20	Болт М12x1.25-6gx20
28	Шайба 10 ОТ	Шайба 10 ОТ
29	31 0210-20	Шайба 12х2 ГОСТ 11371-78
29	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
30	700-40-5607	Наконечник
31	400446	Заглушка
32	1102-10-10	Винт
32	1102-10-10-20	Винт
33	Гайка М12x1.25	Гайка М12x1.25
34	31 0230-20	Шайба 12.01.10.0221 ГОСТ 6958-78
34	310230	Шайба 12.01.10.019 ГОСТ 6958-78
35	Шайба 12	Шайба 12
36	2001-10-7-20	Угольник
36	37171	Угольник
37	46-10-113	Стержень
37	46-10-113-20	Стержень
38	6СТ-190AL3M	Батарея необслуживаемая 6СТ-190AL3M
38	6СТ-190AL3M	Батарея необслуживаемая 6СТ-190AL3M
39	6СТ-190А	Батарея 6СТ-190А
39	6СТ-190А	Батарея 6СТ-190А
40	46-10-113-02	Стержень
40	46-10-113-02-20	Стержень
41	Шайба 8	Шайба 8
42	Гайка М8	Гайка М8
43	40 0218-01	Прокладка
43	40 0218-01-20	Прокладка
44	0902-10-15-10СБ	Установка сигналов в контейнере АКБ
44	0902-10-15-20СБ	Установка звуковых сигналов в контейнере АКБ
44	0902-10-15СБ	Установка звуковых сигналов в контейнере АКБ
45	0902-10-14-01-10СБ	Электрооборудование топливного бака
45	0902-10-14-01-20СБ	Электрооборудование топливного бака
45	0902-10-14-01СБ	Электрооборудование топливного бака
46	1106-10-154СБ	Провод

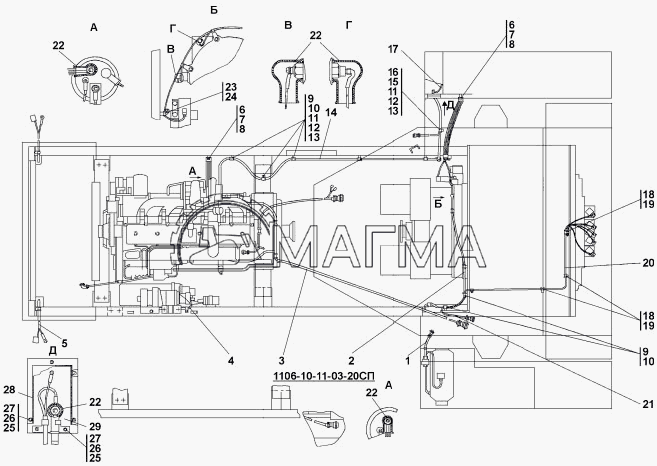

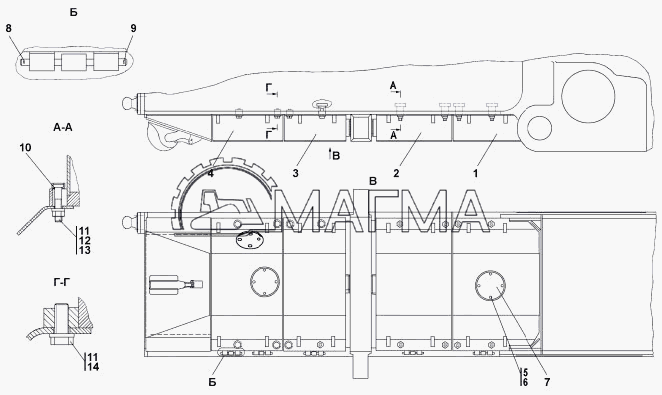

Вкладка 15 - Заголовок: 1106-10-11-03СП УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ НА РАМЕ

Вкладка 15 - Описание:

№	Номер запчасти	Наименование запчасти
	1106-10-11-03-20СБ	Установка электрооборудования на раме
	1106-10-11-03СБ	Установка электрооборудования на раме
1	0902-10-101-20СП(SP)	Жгут
1	0902-10-101СБ	Жгут
2	1106-10-105-01-20СБ	Жгут
2	1106-10-105-01СБ	Жгут
3	1146-10-13-01-20СБ	Электрооборудование двигателя
3	1146-10-13-01СБ	Электрооборудование двигателя
4	1106-10-16-03СБ	Электрооборудование подогревателя
5	0902-10-13-10СБ	Электрооборудование передней облицовки
5	0902-10-13-20СБ	Электрооборудование передней облицовки
5	0902-10-13СБ	Электрооборудование передней облицовки
6	28 0320-20	Болт М12х1.25-6gх20 ГОСТ 7796-70
6	280320	Болт М12х1.25-6gх20 ГОСТ 7795-70
7	Шайба 12 ОТ	Шайба 12 ОТ
8	31 0210-20	Шайба 12х2 ГОСТ 11371-78
8	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
9	700-40-6684-04	Прокладка
10	700-41-3179	Хомутик
11	Болт М8-6gx16	Болт М8-6gx16
12	Шайба 8Т	Шайба 8Т
13	310150	Шайба 8 ГОСТ 11371-78
13	310150	Шайба 8 ГОСТ 11371-78
14	312001-10-131-20СП -20SP	Провод
14	312001-10-131СБ	Провод
15	700-41 -2548	Хомутик
16	700-40-6684-02	Прокладка
17	0902-10-12-10СБ	Установка электрооборудования в контейнере АКБ
17	0902-10-12-20СП(SP)	Установка электрооборудования в контейнере АКБ
17	0902-10-12СБ	Установка электрооборудования в контейнере АКБ
18	415119	Хомутик
19	700-40-6684-06	Прокладка
20	0902-10-102-20СП(SP)	Жгут
20	0902-10-102СБ	Жгут
21	1106-10-104-20СП(SP)	Жгут
21	1106-10-104СБ	Жгут
22	700-40-5606	Наконечник
23	700-40-6684-07	Прокладка
24	700-41-3310	Хомутик
25	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
25	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
26	Шайба 6Т	Шайба 6Т
27	Гайка М6	Гайка М6
28	404-10-17	Кожух
28	404-10-17-20	Кожух
29	404-10-22	Зажим
29	404-10-22-20	Зажим

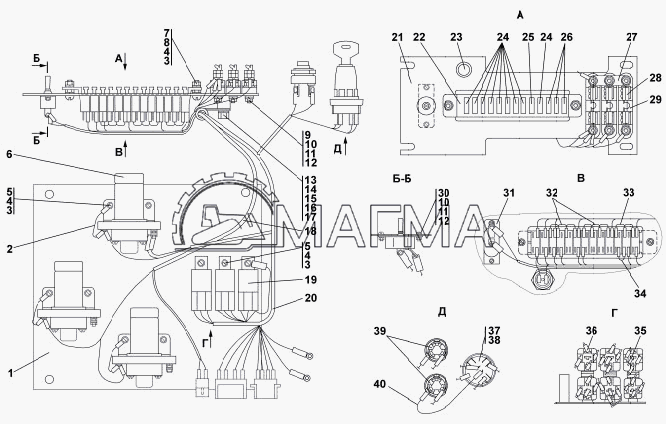

Вкладка 16 - Заголовок: 1106-10-140-01СП БЛОК ВЫКЛЮЧАТЕЛЕЙ

Вкладка 16 - Описание:

№	Номер запчасти	Наименование запчасти
	1106-10-140-01-10СБ	Блок выключателей
	1106-10-140-01-20СБ	Блок выключателей
	1106-10-140-01СБ	Блок выключателей
1	1102-10-149-01-20СБ	Плата
1	1102-10-149-01СБ	Плата
2	312001-10-109-05--20СП(SP)	Провод
2	312001-10-109-05СП -05SP	Провод
3	31 0110-20	Шайба 6.01.08кп.0221 ГОСТ 11371-78
3	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
4	Шайба 6Т	Шайба 6Т
5	Винт В.М6-6gx12	Винт В.М6-6gx12
6	45 7373 6001 09	Контактор КТ 127-УХЛ
6	45 7373 6002 08	Контактор КТ 127-Э
6	45 7373 6003 07	Контактор КТ 127-Т
7	Винт В.М6-6gx22	Винт В.М6-6gx22
8	Гайка М6	Гайка М6
9	Винт В.М4-6gx16	Винт В.М4-6gx16
10	Гайка М4	Гайка М4
11	Шайба 4	Шайба 4
12	31 0050-20	Шайба 4.01.08кп.0221 ГОСТ 11371-78
12	310050	Шайба 4.01.08кп.019 ГОСТ 11371-78
13	700-40-6684-03	Прокладка
14	700-41-3307	Хомутик
15	Болт М8-6gx16	Болт М8-6gx16
16	Шайба 8Т	Шайба 8Т
17	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
17	310150	Шайба 8 ГОСТ 11371-78
18	1106-10-149-20СБ	Жгут
18	1106-10-149СБ	Жгут
19	4573748383	Реле 9013747
20	1106-10-141-20СБ	Жгут
20	1106-10-141СБ	Жгут
21	1102-10-111-01-20СБ	Панель
21	1102-10-111-01СБ	Панель
22	4573731694	Блок предохранителей 41.3722.00-09
23	ПС-500	Розетка штепсельная ПС-500
24	45 7373 1525 00	Предохранитель 10А 352.3722
25	45 7373 1527 00	Предохранитель 20А 354.3722
26	45 7373 1529 00	Предохранитель 30А 356.3722
27	3501-10-22-20	Шинка
27	585049	Шинка
28	34 2449 2111 05	Предохранитель ПВ-100АС. УХЛЗ. 30В
28	34 2449 2112 04	Предохранитель ПВ-100АС. УХЛЗ. 30В Экспорт
29	34 2443 0021 00	Блок защиты
29	БЗ-30.УХЛ3.30В.	Блок защиты БЗ-30.УХЛ3.30В.
30	Винт В.М4-6gx12	Винт В.М4-6gx12
31	34 2827 7110 02	Переключатель В-45М
31	34 2827 7325 00	Переключатель ППН-45. Экспорт
31	34 2827 7326 10	Переключатель ППН-45. Т
32	1102-10-184-01-20СБ	Провод
32	1102-10-184-01СБ	Провод
33	1102-10-184-20СБ	Провод
33	1102-10-184СБ	Провод
34	1102-10-175-20СП(SP)	Провод
34	1102-10-175СБ	Провод
35	1102-10-153-01-20СБ	Провод 110
35	1102-10-153-01СБ	Провод 110
36	2501-10-129-33-20СП -20(SP)	Провод
36	2501-10-129-33СБ	Провод
37	4573734267	Выключатель стартера и приборов ВК 353
37	4573734268	Выключатель стартера и приборов ВК 353 Э
37	4573734269	Выключатель стартера и приборов ВК 353 Т
38	Гайка 157.000	Гайка 157.000
39	4573733062	Выключатель кнопочный 11.3704.000-01
40	1102-10-175-02-20СБ	Провод
40	1102-10-175-02СБ	Провод

Вкладка 17 - Заголовок: 1106-10-16-03СП ЭЛЕКТРООБОРУДОВАНИЕ ПОДОГРЕВАТЕЛЯ ПЖД30Г

Вкладка 17 - Описание:

№	Номер запчасти	Наименование запчасти
	1106-10-16-03СБ	Электрооборудование подогревателя
1	1102-10-101СБ	Жгут
2	1106-10-6	Кожух защитный
3	Болт М8-6gx20	Болт М8-6gx20
4	Шайба 8Т	Шайба 8Т
5	310150	Шайба 8 ГОСТ 11371-78
6	415119	Хомутик
7	700-40-6684-06	Прокладка
8	Болт М8-6gx16	Болт М8-6gx16
9	Винт ВМ3-6gx16	Винт ВМ3-6gx16
10	Шайба 3	Шайба 3
11	310020	Шайба 3.01.08кп.019 ГОСТ 11 371-78

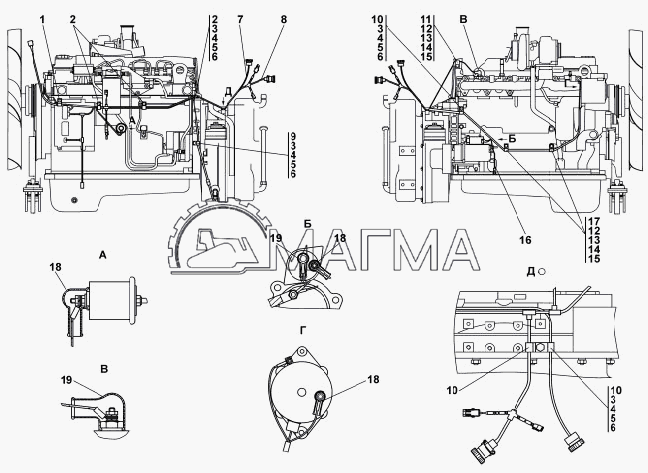

Вкладка 18 - Заголовок: 1146-10-13-01СП ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

Вкладка 18 - Описание:

№	Номер запчасти	Наименование запчасти
	1146-10-13-01-20СБ	Электрооборудование двигателя
	1146-10-13-01СБ	Электрооборудование двигателя
1	58-41-2006-03	Хомутик
2	700-41-3185	Хомутик
3	Болт М8-6gx20	Болт М8-6gx20
4	Шайба 8Т	Шайба 8Т
5	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
5	310150	Шайба 8 ГОСТ 11371-78
6	31 0150-05	Шайба 8
6	31 0150-05-20	Шайба 8
7	1146-10-122-01-20СБ	Жгут
7	1146-10-122-01СБ	Жгут
8	1146-10-115-20СБ	Жгут
8	1146-10-115СБ	Жгут
9	415090	Хомутик
10	700-41-3179	Хомутик
11	700-41-3188	Хомутик
12	Болт M12-6gx20	Болт M12-6gx20
13	Шайба 12.ОТ	Шайба 12.ОТ
14	31 0210-20	Шайба 12х2 ГОСТ 11371-78
14	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
15	31 0210-05	Шайба 12
15	31 0210-05-20	Шайба 12
16	401-10-111-20СП(SP)	Провод
16	401-10-111СБ	Провод
17	700-41-3312	Хомутик
18	700-40-5607	Наконечник
19	700-40-5606	Наконечник

Характеристики

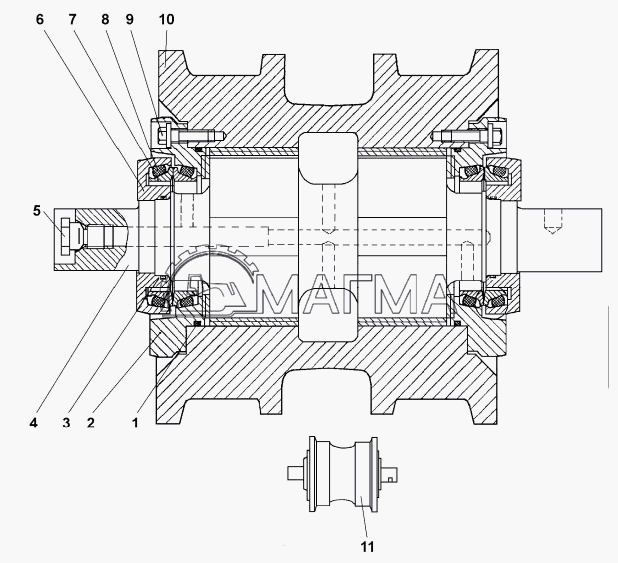

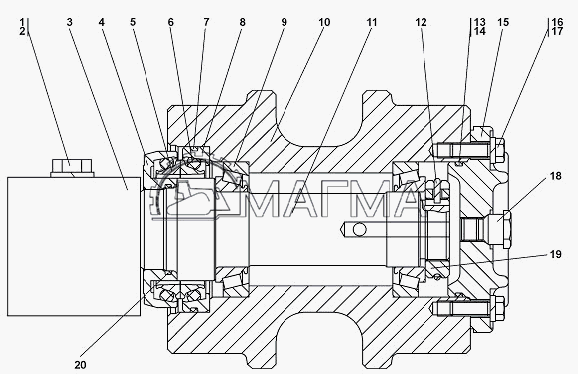

Вкладка 1 - Заголовок: 1101-21-10СП КАТОК ПОДДЕРЖИВАЮЩИЙ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-21-10СБ	Каток поддерживающий
	1101-21-115-20СП(SP)	Каток поддерживающий
	1101-21-115СБ	Каток поддерживающий
	1101-21-115СП(SP)	Каток поддерживающий
1	28 0742-20	Болт M20-6gx85
1	280742	Болт M20-6gx85
2	Шайба 20 ОТ	Шайба 20 ОТ
3	1101-21-122	Опора
4	1501-21-107	Крышка
5	1501-21-142	Кольцо уплотнительное
6	400452	Кольцо упругое
7	104-110-36-2-51-1668	Кольцо 104-110-36-2-51-1668
8	1501-21-120	Корпус уплотнения
9	7210	Подшипник 7210
10	1101-21-215-20СБ	Каток
10	1101-21-215СБ	Каток
11	1101-21-219	Ось
12	1501-21-125	Кольцо стопорное
13	080-090-36-2-51-1668	Кольцо 080-090-36-2-51-1668
14	084-090-36-2-3	Кольцо 084-090-36-2-3
15	1101-21-123	Крышка
16	Болт М10-6gx30	Болт М10-6gx30
17	Шайба 10 ОТ	Шайба 10 ОТ
18	37 5509-20	Пробка
18	375509	Пробка
19	1501-21-124	Гайка специальная
20	055-060-30-2-51-1668	Кольцо 055-060-30-2-51-1668

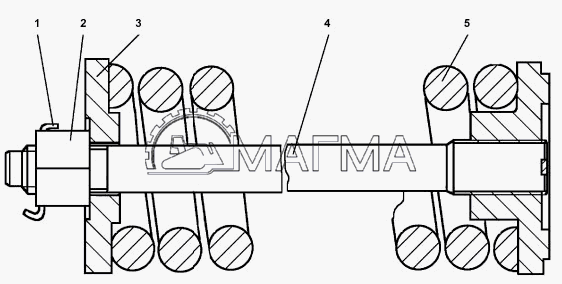

Вкладка 2 - Заголовок: 1101-21-16 СП МЕХАНИЗМ СДАВАНИЯ

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-21-16-20СП(SP)	Механизм сдавания
	1101-21-16СБ	Механизм сдавания
1	2001-21-131	Стопор
1	2001-21-131-20	Стопор
2	2001-21-130	Гайка
2	2001-21-130-20	Гайка
3	1501-21-128	Фланец
3	1501-21-128-20	Фланец
4	1101-21-36-20СП(SP)	Фланец
4	1101-21-36СБ	Фланец
5	1501-21-132	Пружина
5	1501-21-132-20	Пружина

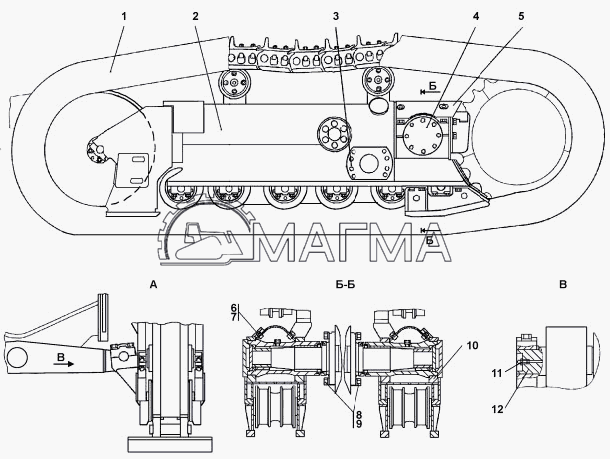

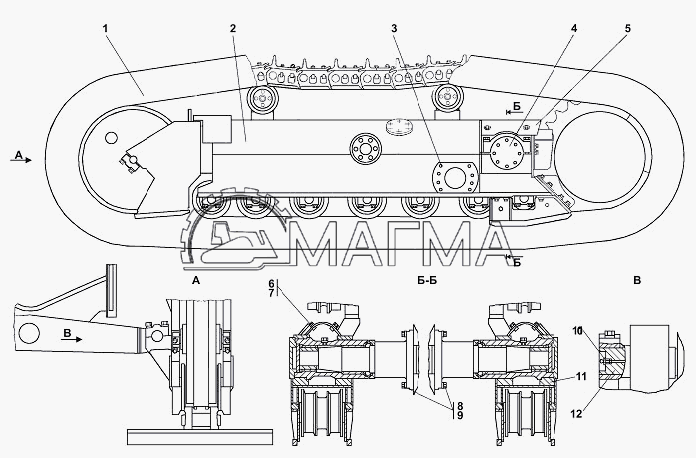

Вкладка 3 - Заголовок: 1101-21-1СП СИСТЕМА ХОДОВАЯ

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-21-1-20СБ	Система ходовая
	1101-21-1СБ	Система ходовая
1	Т203-22-000СБ	Гусеница
2	1101-21-73-20СП(SP)	Тележка
2	1101-21-73СБ	Тележка
3	440001	Пробка
4	1101-21-38-20СБ	Шарнир
4	1101-21-38СБ	Шарнир
5	1101-21-185	Кожух
5	1101-21-185-20	Кожух
6	700-31-2209	Шайба ГОСТ 11371-78
6	700-31-2209-20	Шайба ГОСТ 11371-78
7	28 0520-20	Болт М16х1.5-6gх30 ГОСТ 7796-70
7	280520	Болт М16х1.5-6gх30.109.40Х.019 ГОСТ 7796-70
8	31 5355-20	Шайба
8	315355	Шайба
9	28 0840-20	Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70
9	280840	Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70
10	1101-21-72-20СП(SP)	Тележка
10	1101-21-72СБ	Тележка
11	1.2.Ц6хр	Масленка 1.2.Ц6хр
12	1101-21-60	Ось

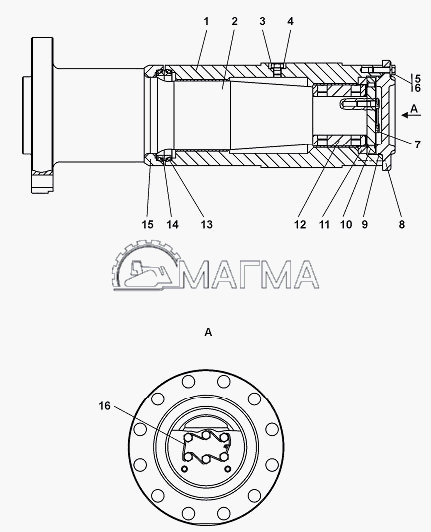

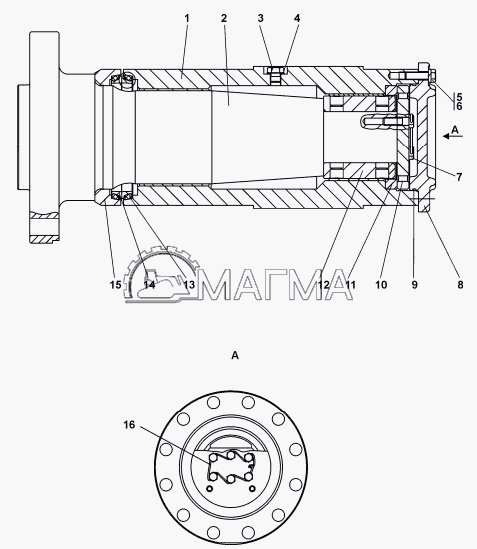

Вкладка 4 - Заголовок: 1101-21-38СП ШАРНИР

Вкладка 4 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-21-38-20СБ	Шарнир
	1101-21-38СБ	Шарнир
1	1101-21-119СБ	Корпус
2	1101-21-200	Ось
3	37 5515-20	Пробка
3	375515	Пробка
4	700-40-260-11	Прокладка
5	Болт М12x1.25-6gx40	Болт М12x1.25-6gx40
6	Шайба 12 ОТ	Шайба 12 ОТ
7	280351	Болт 3М12-6gx40
8	1501-21-152	Крышка
9	160-165-36-2-51-1668	Кольцо 160-165-36-2-51-1668
10	1501-21-157	Фланец
11	1501-21-156	Кольцо
12	1101-21-205	Вкладыш
13	400323	Кольцо
14	1501-21-158	Кольцо уплотнительное
15	1501-21-153	Корпус уплотнения
16	КС-1.6	Проволока ГОСТ 792-67

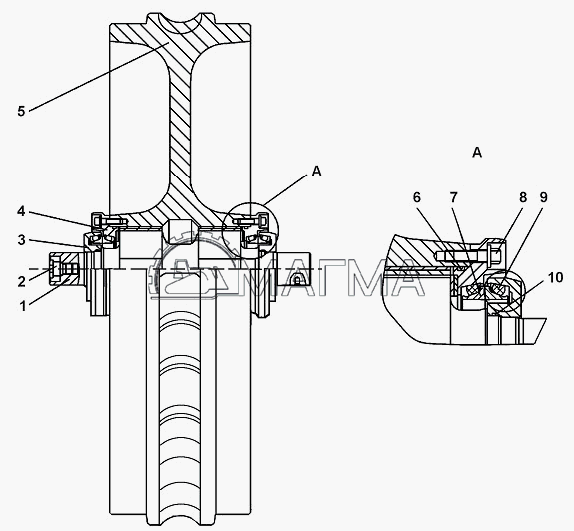

Вкладка 5 - Заголовок: 1101-21-40СП/-40-01СП КАТОК ОПОРНЫЙ

Вкладка 5 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-21-40-01-20СП -20SP	Каток опорный
	1101-21-40-20СП(SP)	Каток опорный
	А11-21-001-01СБ	Каток опорный
	А11-21-001СБ	Каток опорный
1	114-120-36-2-51-1668	Кольцо 114-120-36-2-51-1668
2	1101-21-75СБ	Фланец
3	050-055-30-2-51-1668	Кольцо 050-055-30-2-51-1668
4	1101-21-141-01	Ось
5	37 5509-20	Пробка
5	375509	Пробка
6	1101-21-107	Крышка
7	1501-21-142	Кольцо уплотнительное
8	400452	Кольцо упругое
9	2501-21-411	Болт
9	2501-21-411-20	Болт
10	1101-21-55-20СБ	Каток
10	1101-21-55СБ	Каток
11	1101-21-55-01-20СБ	Каток
11	1101-21-55-01СБ	Каток

Вкладка 6 - Заголовок: 1101-21-41СП КОЛЕСО НАТЯЖНОЕ

Вкладка 6 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-21-41-20СП(SP)	Колесо натяжное
	1101-21-41СБ	Колесо натяжное
1	1101-21-141	Ось
2	37 5509-20	Пробка
2	375509	Пробка
3	1101-21-107	Крышка
4	1101-21-75СБ	Фланец
5	1101-21-63-20СБ	Колесо
5	1101-21-63СБ	Колесо
6	1501-21-142	Кольцо уплотнительное
7	114-120-36-2-51-1668	Кольцо 114-120-36-2-51-1668
8	2501-21-411	Болт
8	2501-21-411-20	Болт
9	400452	Кольцо упругое
10	050-055-30-2-51-1668	Кольцо 050-055-30-2-51-1668

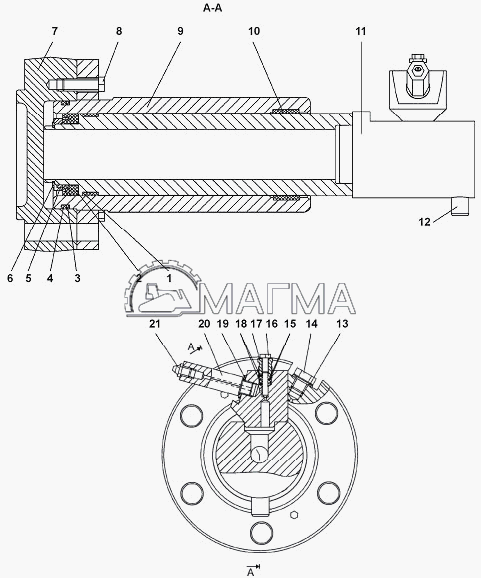

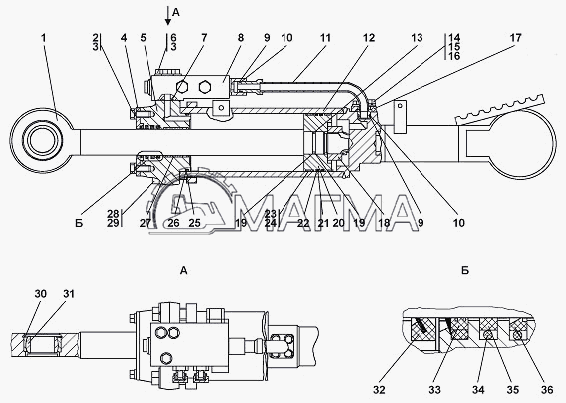

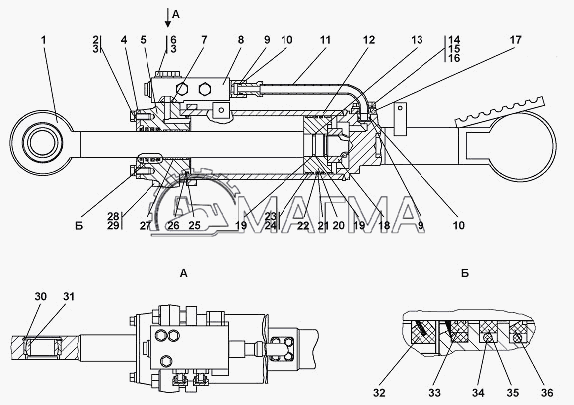

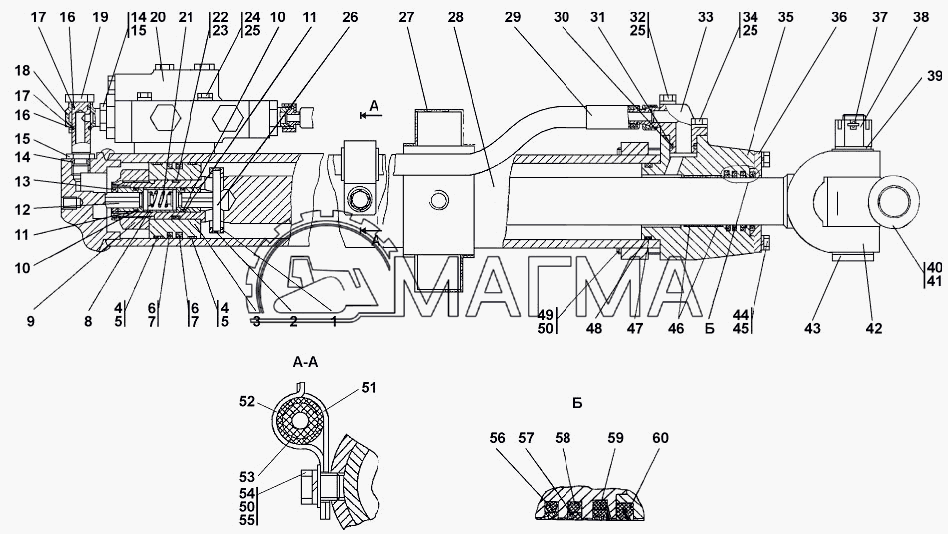

Вкладка 7 - Заголовок: 1101-21-43СП/-43-01СП МЕХАНИЗМ НАТЯЖЕНИЯ

Вкладка 7 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-21-43-01-20СП -20SP	Механизм натяжения
	1101-21-43-01СБ	Механизм натяжения
	1101-21-43-20СП(SP)	Механизм натяжения
	1101-21-43СБ	Механизм натяжения
1	Е20-095-100	Кольцо Е20-095-100
2	Е32-080	Манжета Е32-080
3	700-40-4360	Шайба
4	115-125-58-2-51-1668	Кольцо 115-125-58-2-51-1668
5	1101-21-67	Кольцо
6	700-58-2122	Кольцо С80 ГОСТ 13940-86
7	2001-21-126	Крышка
8	Болт М8-6gx35	Болт М8-6gx35
9	1101-21-66СБ	Цилиндр
10	Е20-100-105	Кольцо Е20-100-105
11	1101-21-46-01-20СБ	Шток
11	1101-21-46-01СБ	Шток
11	1101-21-46-20СБ	Шток
11	1101-21-46СБ	Шток
12	700-32-2177	Штифт
13	16x22 МН4152-62	Кольцо 16x22 МН4152-62
14	37 5515-20	Пробка
14	375515	Пробка
15	500192	Кольцо СТ 13-5-7.5 ГОСТ 288-72
16	46-21-756	Игла
17	46-21-717	Пробка
17	46-21-717-20	Пробка
18	46-21-718	Обойма
19	700-40-260-11	Прокладка
20	1101-21-135	Наконечник
20	1101-21-135-20	Наконечник
21	1.2Кд6хр	Масленка 1.2Кд6хр
21	1.2Ц6хр	Масленка 1.2Ц6хр

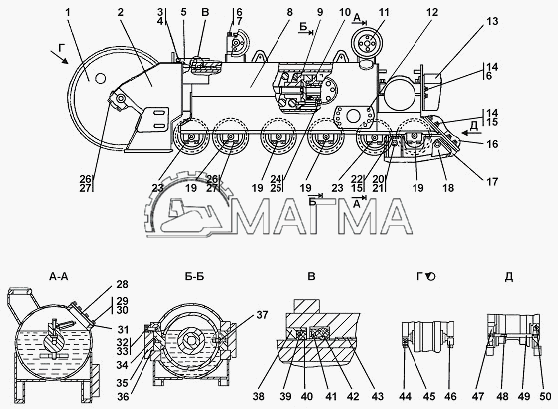

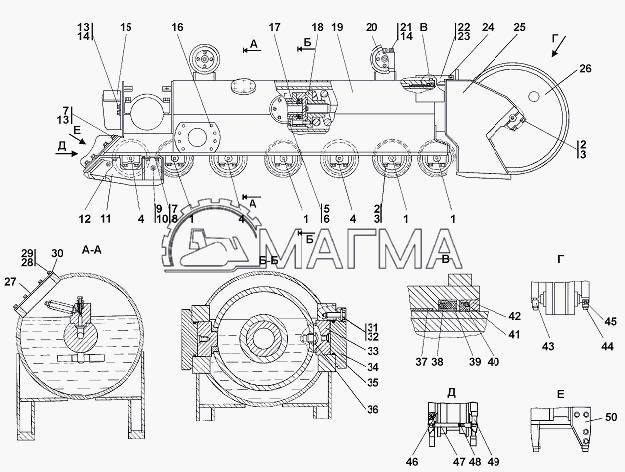

Вкладка 8 - Заголовок: 1101-21-72СП/-73СП ТЕЛЕЖКА

Вкладка 8 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-21-72-20СП(SP)	Тележка
	1101-21-72СБ	Тележка
	1101-21-73-20СП(SP)	Тележка
	1101-21-73СБ	Тележка
1	1101-21-41-20СП(SP)	Колесо натяжное
1	1101-21-41СБ	Колесо натяжное
2	1101-21-109-20СП(SP)	Рама тележки передняя
2	1101-21-109СБ	Рама тележки передняя
3	Болт М12-6gx20	Болт М12-6gx20
4	31 0230-20	Шайба 12.01.10.0221 ГОСТ 6958-78
4	310230	Шайба 12.01.10.019 ГОСТ 6958-78
5	1501-21-220	Кожух
5	1501-21-220-20	Кожух
6	Шайба 16 ОТ	Шайба 16 ОТ
7	28 5582-20	Болт
7	285582	Болт
8	1101-21-111-20СП(SP)	Рама тележки
8	1101-21-111СБ	Рама тележки
8	1101-21-112-20СП(SP)	Рама тележки
8	1101-21-112СБ	Рама тележки
9	1101-21-16-20СП(SP)	Механизм сдавания
9	1101-21-16СБ	Механизм сдавания
10	1101-21-43-01-20СП -20SP	Механизм натяжения
10	1101-21-43-01СБ	Механизм натяжения
10	1101-21-43-20СП(SP)	Механизм натяжения
10	1101-21-43СБ	Механизм натяжения
11	1101-21-10СБ	Каток поддерживающий
11	1101-21-115СБ	Каток поддерживающий
12	440001	Пробка
13	1101-21-30-01-20СП -20SP	Отбойник
13	1101-21-30-01СБ	Отбойник
13	1101-21-30-20СП(SP)	Отбойник
13	1101-21-30СБ	Отбойник
14	28 0521-20	Болт M16-6gx30
14	280521	Болт М16-6gх30
15	700-31-2209	Шайба ГОСТ 11371-78
15	700-31-2209-20	Шайба ГОСТ 11371-78
16	1101-21-31-01-20СП -20SP	Отбойник
16	1101-21-31-01СБ	Отбойник
16	1101-21-31-20СП(SP)	Отбойник
16	1101-21-31СБ	Отбойник
17	1101-21-32-20СП(SP)	Щиток
17	1101-21-34-01СБ	Щиток
17	1101-21-34-20СП(SP)	Щиток
17	1101-21-34СБ	Щиток
18	1101-21-32-01-20СП -20SP	Щиток
18	1101-21-32-01СБ	Щиток
18	1101-21-32СБ	Щиток
18	1101-21-34-01-20СП -20SP	Щиток
19	1101-21-40-01-20СП -20SP	Каток опорный
19	А11-21-001-01СБ	Каток опорный
20	31 0310-20	Шайба 20х4 ГОСТ 11371-78
20	310310	Шайба 20х4.01.10.019 ГОСТ 11371-78
21	30 0310-20	Гайка М20х1.5
21	300310	Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70
22	Болт М16-6gx45	Болт М16-6gx45
23	1101-21-40-20СП(SP)	Каток опорный
23	А11-21-001СБ	Каток опорный
24	Шайба 20 ОТ	Шайба 20 ОТ
25	28 0750-20	Болт M20x1.5-6gx120
25	280750	Болт M20x1.5-6gx120
26	28 0742-20	Болт M20-6gx85
26	280742	Болт M20-6gx85
27	31 5317-20	Шайба
27	315317	Шайба
28	0901-21-71	Крышка
29	Шайба 8Т	Шайба 8Т
30	Болт М8-6gx16	Болт М8-6gx16
31	45 0337-20	Прокладка
31	450337	Прокладка
32	28 0535-20	Болт М16х1.25-6gх38.109.40Х.029 ГОСТ 7796-70
32	280535	Болт М16х1.25-6gх38.109.40Х.019 ГОСТ 7796-70
33	31 5271-20	Шайба
33	315271	Шайба
34	1101-21-65-01	Вкладыш
35	1501-21-65	Крышка
36	088-095-46-2-51-1668	Кольцо
37	1501-21-227	Стопор
38	1101-21-64	Каркас
39	400466	Кольцо упругое
40	1101-21-62	Манжета
41	1101-21-63	Манжета
42	400467	Кольцо упругое
43	1501-21-99	Втулка
44	320260	Штифт
45	1101-21-111	Крышка
45	1101-21-111-20	Крышка
46	1101-21-110	Крышка
46	1101-21-110-20	Крышка
47	1101-21-109	Крышка
48	1101-21-190	Стяжка
48	1101-21-190-20	Стяжка
49	1101-21-95	Труба
50	325381	Штифт

Вкладка 9 - Заголовок: 1101-64-3-02СП УСТАНОВКА КОЖУХОВ

Вкладка 9 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-64-3-02-20Cn	Установка кожухов
	1101-64-3-02Cn	Установка кожухов
1	1101-64-14-20Cn	Кожух
1	1101-64-14Cn	Кожух
2	1101-64-15-20Cn	Кожух
2	1101-64-15Cn	Кожух
3	1101-64-16-20Cn	Кожух
3	1101-64-16Cn	Кожух
4	1101-64-18-02-20СБ	Кожух
4	1101-64-18-02Cn	Кожух
5	Болт М12x1.25-6дх25	Болт М12x1.25-6дх25
6	31 0235-20	Шайба 12x5
6	310235	Шайба 12x5
7	46-64-66	Крышка
7	46-64-66-20	Крышка
8	47 5240-20	Ось
8	475240	Ось
9	Шплинт 3.2x25	Шплинт 3.2x25
10	2501-64-121	Скоба
10	2501-64-121-20	Скоба
11	315317	Шайба
12	28 0746-20	Болт M20x1.5-6gx90
12	280746	Болт M20x1.5-6gx90
13	30 0310-20	Гайка М20х1.5
13	300310	Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70
14	28 0725-20	Болт М20х1.5-6gх50.109.40Х.029 ГОСТ 7796-70
14	280725	Болт М20х1.5-6gх50 ГОСТ 7796-70

Вкладка 10 - Заголовок: 1112-21-1СП СИСТЕМА ХОДОВАЯ

Вкладка 10 - Описание:

№	Номер запчасти	Наименование запчасти
	1112-21-1-20СБ	Система ходовая
	1112-21-1СБ	Система ходовая
1	Т203-22-000-01	Гусеница
2	1112-21-3-20СБ	Тележка
2	1112-21-3СБ	Тележка
3	440001	Пробка
4	1112-21-38-20СБ	Шарнир
4	1112-21-38СБ	Шарнир
5	1101-21-185	Кожух
5	1101-21-185-20	Кожух
6	700-31-2209	Шайба ГОСТ 11371-78
6	700-31-2209-20	Шайба ГОСТ 11371-78
7	28 0520-20	Болт М16х1.5-6gх30 ГОСТ 7796-70
7	280520	Болт М16х1.5-6gх30.109.40Х.019 ГОСТ 7796-70
8	31 5355-20	Шайба
8	315355	Шайба
9	28 0840-20	Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70
9	280840	Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70
10	1112-21-2-20СБ	Тележка
10	1112-21-2СБ	Тележка
11	1.2Ц6хр	Масленка 1.2Ц6хр
12	1101-21-60	Ось

Вкладка 11 - Заголовок: 1112-21-2СП/-3СП ТЕЛЕЖКА

Вкладка 11 - Описание:

№	Номер запчасти	Наименование запчасти
	1112-21-2-20СБ	Тележка
	1112-21-2СБ	Тележка
	1112-21-3-20СБ	Тележка
	1112-21-3СБ	Тележка
1	1101-21-40-20СП(SP)	Каток опорный
1	А11-21-001СБ	Каток опорный
2	31 5317-20	Шайба
2	315317	Шайба
3	28 0742-20	Болт M20-6gx85
3	280742	Болт M20-6gx85
4	1101-21-40-01-20СП -20SP	Каток опорный
4	А11-21-001-01СБ	Каток опорный
5	28 0750-20	Болт M20x1.5-6gx120
5	280750	Болт M20x1.5-6gx120
6	Шайба 20 ОТ	Шайба 20 ОТ
7	700-31-2209	Шайба ГОСТ 11371-78
7	700-31-2209-20	Шайба ГОСТ 11371-78
8	Болт М16-6gx45	Болт М16-6gx45
9	30 0310-20	Гайка М20х1.5
9	300310	Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70
10	31 0310-20	Шайба 20х4 ГОСТ 11371-78
10	310310	Шайба 20х4.01.10.019 ГОСТ 11371-78
11	1101-21-32-20СП(SP)	Щиток
11	1101-21-34-01СБ	Щиток
11	1101-21-34-20СП(SP)	Щиток
11	1101-21-34СБ	Щиток
12	1101-21-32-01-20СП -20SP	Щиток
12	1101-21-32-01СБ	Щиток
12	1101-21-32СБ	Щиток
12	1101-21-34-01-20СП -20SP	Щиток
13	28 0521-20	Болт M16-6gx30
13	280521	Болт М16-6gх30
14	Шайба 16 ОТ	Шайба 16 ОТ
15	1101-21-30-01-20СП -20SP	Отбойник
15	1101-21-30-01СБ	Отбойник
15	1101-21-30-20СП(SP)	Отбойник
15	1101-21-30СБ	Отбойник
16	440001	Пробка
17	1101-21-43-01-20СП -20SP	Механизм натяжения
17	1101-21-43-01СБ	Механизм натяжения
17	1101-21-43-20СП(SP)	Механизм натяжения
17	1101-21-43СБ	Механизм натяжения
18	1101-21-16-20СП(SP)	Механизм сдавания
18	1101-21-16СБ	Механизм сдавания
19	1112-21-111-20СБ	Рама тележки
19	1112-21-111СБ	Рама тележки
19	1112-21-112-20СБ	Рама тележки
19	1112-21-112СБ	Рама тележки
20	1101-21-10СБ	Каток поддерживающий
20	1101-21-115СБ	Каток поддерживающий
21	28 5582-20	Болт
21	285582	Болт
22	1501-21-220	Кожух
22	1501-21-220-20	Кожух
23	Болт М12-6g?20	Болт М12-6gx20
24	31 0230-20	Шайба 12.01.10.0221 ГОСТ 6958-78
24	310230	Шайба 12.01.10.019 ГОСТ 6958-78
25	1101-21-109-20СП(SP)	Рама тележки передняя
25	1101-21-109СБ	Рама тележки передняя
26	1101-21-41-20СП(SP)	Колесо натяжное
26	1101-21-41СБ	Колесо натяжное
27	0901-21-71	Крышка
28	Шайба 8Т	Шайба 8Т
29	Болт М8-6gx16	Болт М8-6gx16
30	45 0337-20	Прокладка
30	450337	Прокладка
31	28 0535-20	Болт М16х1.25-6gх38.109.40Х.029 ГОСТ 7796-70
31	280535	Болт М16х1.25-6gх38.109.40Х.019 ГОСТ 7796-70
32	31 5271-20	Шайба
32	315271	Шайба
33	1101-21-65-01	Вкладыш
34	1501-21-65	Крышка
35	088-095-46-2-51-1668	Кольцо
36	1501-21-227	Стопор
37	1501-21-99	Втулка
38	400467	Кольцо упругое
39	1101-21-63	Манжета
40	1101-21-62	Манжета
41	400466	Кольцо упругое
42	1101-21-64	Каркас
43	1101-21-110	Крышка
43	1101-21-110-20	Крышка
44	1101-21-111	Крышка
44	1101-21-111-20	Крышка
45	320260	Штифт
46	325381	Штифт
47	1101-21-95	Труба
48	1101-21-190	Стяжка
48	1101-21-190-20	Стяжка
49	1101-21-109	Крышка
50	1101-21-31-01-20СП -20SP	Отбойник
50	1101-21-31-01СБ	Отбойник
50	1101-21-31-20СП(SP)	Отбойник
50	1101-21-31СБ	Отбойник

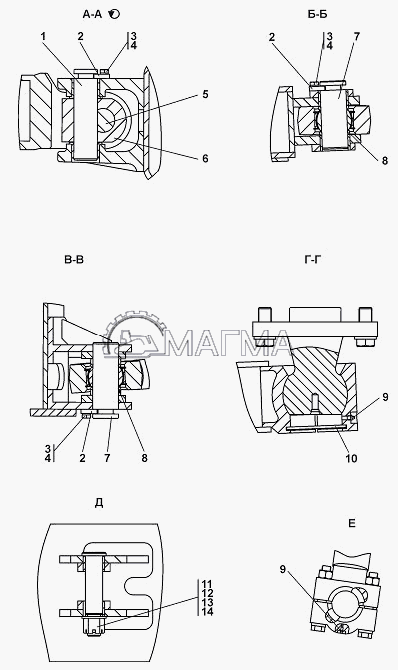

Вкладка 12 - Заголовок: 1112-21-38СП ШАРНИР

Вкладка 12 - Описание:

№	Номер запчасти	Наименование запчасти
	1112-21-38-20СБ	Шарнир
	1112-21-38СБ	Шарнир
1	1101-21-119СБ	Корпус
2	1112-21-31	Ось
3	37 5515-20	Пробка
3	375515	Пробка
4	700-40-260-11	Прокладка
5	Болт М12x1.25-6gx40	Болт М12x1.25-6gx40
6	Шайба 12 ОТ	Шайба 12 ОТ
7	28 0351-20	Болт 3М12-6gx40
7	280351	Болт 3М12-6gx40
8	1501-21-152	Крышка
9	160-165-36-2-51-1668	Кольцо 160-165-36-2-51-1668
10	1501-21-157	Фланец
11	1501-21-156	Кольцо
12	1101-21-205	Вкладыш
13	400323	Кольцо
14	1501-21-158	Кольцо уплотнительное
15	1501-21-153	Корпус уплотнения
16	КС-1.6	Проволока ГОСТ 792-67

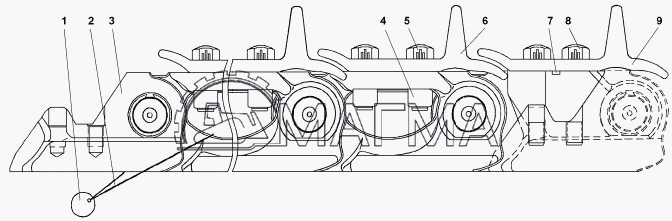

Вкладка 13 - Заголовок: Т203-22-000 ГУСЕНИЦА

Вкладка 13 - Описание:

№	Номер запчасти	Наименование запчасти
	Т203-22-000СБ	Гусеница
1	23.903.7900-4229-04	Бирка
2	1-С-1	Проволока 1-С-1
3	Т203-22-100СБ	Цепь
4	C203-22-004	Гайка
4	C203-22-004И	Гайка
5	700-28-2352-02	Болт
6	ТЖ203-22-001	Башмак
7	700-34-2062	Шпонка 2-10х8х50 ГОСТ 23360-78
8	ТЖ203-22-003	Болт замыкающий
9	Т203-22-000КМ	Комплект монтажных частей
9	ТЖ203-22-002	Башмак замыкающий

Вкладка 14 - Заголовок: Т203-22-000-01 ГУСЕНИЦА

Вкладка 14 - Описание:

№	Номер запчасти	Наименование запчасти
	Т203-22-000СБ	Гусеница
1	Т203-22-100СБ	Цепь
2	ТЖ203-22-001-01	Башмак
3	700-28-2352-02	Болт
4	C203-22-004	Гайка
5	C203-22-004И	Гайка
6	1-С-1	Проволока 1-С-1
7	23.903.7900-4229-04	Бирка

Характеристики

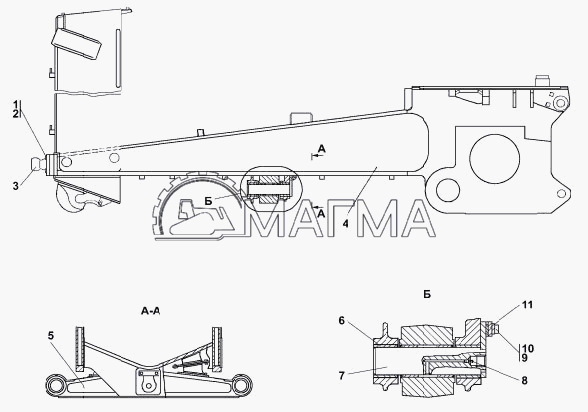

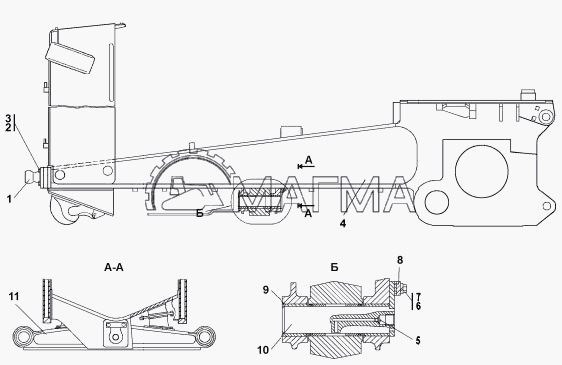

Вкладка 1 - Заголовок: 1101-11-3-02СП РАМА

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-11-3-02-20СБ	Рама
	1101-11-3-02СБ	Рама
1	315317	Шайба
2	28 0724-20	Болт M20-6gx50
2	280724	Болт M20-6gx50
3	1101-11-19-20СП(SP)	Опора
3	1101-11-19СБ	Опора
4	1101-11-48-01-20СБ	Рама с корпусом
4	1101-11-48-01СБ	Рама с корпусом
5	1112-11-09	Балка
5	1112-11-9-20СБ	Балка
6	0602-11-102-01	Втулка
7	1101-11-24СБ	Палец
8	1.2 Ц6хр	Маслёнка 1.2 Ц6хр
9	Шайба 16 ОТ	Шайба 16 ОТ
10	28 0521-20	Болт M16-6gx30
10	280521	Болт М16-6gх30
11	46-98-2	Планка

Вкладка 2 - Заголовок: 1101-11-37СП БАЛКА

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-11-37-20СБ	Балка
	1101-11-37СБ	Балка
1	1101-11-13	Виброизолятор
2	1101-11-38СБ	Виброизолятор
3	1101-11-114	Балка
3	1101-11-114-20	Балка
4	0602-11-102К	Втулка
5	400459	Кольцо упругое
6	2001-21-67СБ	Манжета
7	1101-11-235	Кольцо
7	1101-11-235-20	Кольцо
8	1101-11-14СБ	Манжета
9	580821	Кольцо С130 ГОСТ 13941-86
10	580771	Кольцо С105
11	ШСЛ70	Подшипник ШСЛ70
12	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
13	Шайба 12 ОТ	Шайба 12 ОТ
14	ТМ2501-11-20СБ	Манжета
15	079-085-36-51-1668	Кольцо 079-085-36-51-1668

Вкладка 3 - Заголовок: 1101-11-3СП РАМА

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-11-03	Рама
	1101-11-3-20СБ	Рама
1	1101-11-19-20СП(SP)	Опора
1	1101-11-19СБ	Опора
2	28 0724-20	Болт M20-6gx50
2	280724	Болт M20-6gx50
3	315317	Шайба
4	1101-11-48-20СБ	Рама с корпусом
4	1101-11-48СБ	Рама с корпусом
5	1.2 Ц6хр	Маслёнка 1.2 Ц6хр
5	1.2Кд6хр	Масленка 1.2Кд6хр
6	Шайба 16 ОТ	Шайба 16 ОТ
7	28 0521-20	Болт M16-6gx30
7	280521	Болт М16-6gх30
8	46-98-2	Планка
9	0602-11-102-01	Втулка
10	1101-11-24СБ	Палец
11	1101-11-37-20СБ	Балка
11	1101-11-37СБ	Балка

Вкладка 4 - Заголовок: 1112-11-9СП БАЛКА

Вкладка 4 - Описание:

№	Номер запчасти	Наименование запчасти
	1112-11-09	Балка
	1112-11-9-20СБ	Балка
1	1101-11-13	Виброизолятор
2	1101-11-38СБ	Виброизолятор
3	1112-11-10	Балка
3	1112-11-10-20СБ	Балка
4	0602-11-102К	Втулка
5	400459	Кольцо упругое
6	2001-21-67СБ	Манжета
7	1101-11-235	Кольцо
7	1101-11-235-20	Кольцо
8	1101-11-14СБ	Манжета
9	580821	Кольцо С130 ГОСТ 13941-86
10	580771	Кольцо С105
11	ШСЛ-70	Подшипник ШСЛ-70
12	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
13	Шайба 12 ОТ	Шайба 12 ОТ
14	ТМ2501-11-20СБ	Манжета
15	079-085-36-2-51-1668	Кольцо 079-085-36-2-51-1668

Характеристики

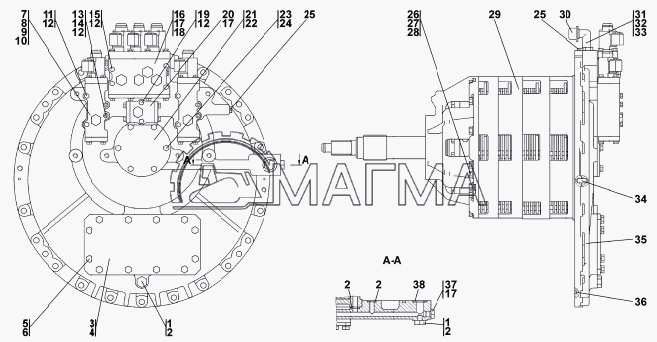

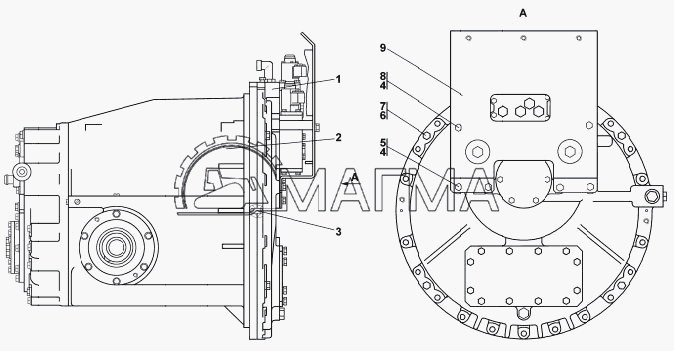

Вкладка 1 - Заголовок: 1101-16-2-05СП УСТАНОВКА ТРАНСМИССИИ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-16-2-05-20СБ	Установка трансмиссии
	1101-16-2-05СБ	Установка трансмиссии
1	1101-49-1-01	Вал карданный
1	1101-49-1-01-20	Вал карданный 1101-49-1-01-20
2	28 0150-20	Болт М8-6gх55
2	280150	Болт М8-6gх55
3	Шайба 8Т	Шайба 8Т
4	1101-16-102СБ	Фланец
5	020-025-30-2-51-1668	Кольцо 020-025-30-2-51-1668
6	1101-14-2-01-20СБ	Гидротрансформатор с редуктором привода насосов
6	1101-14-2-01СБ	Гидротрансформатор с редуктором привода насосов
7	404-26-213-24-20СП -20SP	Рукав
7	404-26-213-24СБ	Рукав
8	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
9	5001-26-78	Штуцер ввертной
9	5001-26-78-20	Штуцер ввертной
10	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
11	Болт М12-6gx35	Болт М12-6gx35
12	Шайба 12 ОТ	Шайба 12 ОТ
13	0901-16-15	Крышка
13	0901-16-15-20	Крышка
14	45 0342-20	Прокладка
14	450342	Прокладка
15	28 0551-20	Болт M16-6gx50
15	280551	Болт M16-6gx50
16	Шайба 16 ОТ	Шайба 16 ОТ
17	1101-16-113СБ	Торсион
18	580515	Кольцо С52
19	045-050-30-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
20	1101-19-2СБ	Передача бортовая. фрикцион и тормоз Передача бортовая. фрикцион и тормоз
21	325520	Штифт
22	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
23	40 0468-42	Кольцо
24	28 0507-02	Болт M14x1.5-6gx65
24	28 0507-02-20	Болт M14x1.5-6gx65
25	Шайба 14 ОТ	Шайба 14 ОТ
26	28 0507-01	Болт M14x1.5-6gx45
26	28 0507-01-20	Болт M14x1.5-6gx45
27	0901-12-14-20СП(SP)	Блок трансмиссии
27	0901-12-14СБ	Блок трансмиссии
28	46-26-355-22-20СП(SP)	Рукав высокого давления
28	46-26-355-22СБ	Рукав высокого давления
29	28 0383-01	Болт М12-6gх85
29	28 0383-01-20	Болт М12-6gх85
30	1101-15-22-20СП(SP)	Система диагностики
30	1101-15-22СБ	Система диагностики

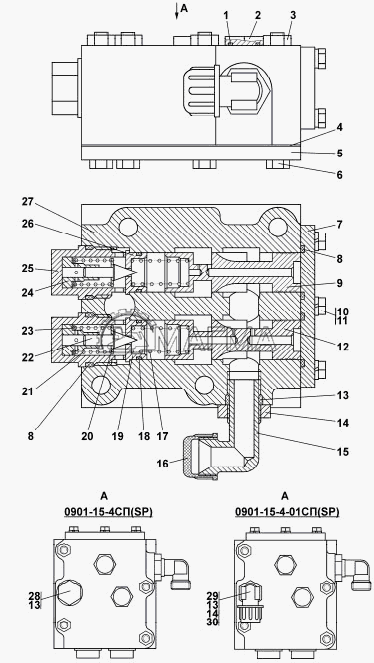

31	0901-15-4-20СП(SP)	Клапан
31	0901-15-4СБ	Клапан
32	026-032-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
33	034-040-36-2-51-1668	Кольцо 034-040-36-2-51-1668
34	069-075-36-2-51-1668	Кольцо 069-075-36-2-51-1668
35	042-050-46-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
36	325382	Штифт
37	1101-15-10-20СП(SP)	Фильтр
37	1101-15-10СБ	Фильтр
38	115-125-58-2-51-1668	Кольцо 115-125-58-2-51-1668
39	28 0588-20	Болт М16-6gx60
39	280558	Болт М16-6gх60
40	1501-15-41-20СБ	Блок управления
40	1501-15-41СБ	Блок управления
41	022-026-25-2-51-1668	Кольцо 022-026-25-2-51-1668
42	Болт М12-6gx30	Болт М12-6gx30
43	28 0507-03	Болт M14x1.5-6gx80
43	28 0507-03-20	Болт M14x1.5-6gx80
44	0901-16-15-20СП(SP)	Горловина
44	0901-16-15СБ	Горловина
45	31 0210-20	Шайба 12х2 ГОСТ 11371-78
45	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
46	28 0379-20	Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70
46	280379	Болт 3М12-6gх65
47	46-14-141-20СП(SP)	Сапун
47	46-14-141СБ	Сапун
48	1101-16-43	Болт специальный
48	1101-16-43-01	Болт специальный
49	4599651314	Гайка М16х1.5
50	1,68E+11	Гайка самоконтрящаяся М16x1.5(8)
51	31 5271-20	Шайба
51	315271	Шайба

Вкладка 2 - Заголовок: 1101-16-2-05СП УСТАНОВКА ТРАНСМИССИИ

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-16-2-05-20СБ	Установка трансмиссии
	1101-16-2-05СБ	Установка трансмиссии
1	1101-49-1-01	Вал карданный
1	1101-49-1-01-20	Вал карданный 1101-49-1-01-20
2	28 0150-20	Болт М8-6gх55
2	280150	Болт М8-6gх55
3	Шайба 8Т	Шайба 8Т
4	1101-16-102СБ	Фланец
5	020-025-30-2-51-1668	Кольцо 020-025-30-2-51-1668
6	1101-14-2-01-20СБ	Гидротрансформатор с редуктором привода насосов
6	1101-14-2-01СБ	Гидротрансформатор с редуктором привода насосов
7	404-26-213-24-20СП -20SP	Рукав
7	404-26-213-24СБ	Рукав
8	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
9	5001-26-78	Штуцер ввертной
9	5001-26-78-20	Штуцер ввертной
10	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
11	Болт М12-6gx35	Болт М12-6gx35
12	Шайба 12 ОТ	Шайба 12 ОТ
13	0901-16-15	Крышка
13	0901-16-15-20	Крышка
14	45 0342-20	Прокладка
14	450342	Прокладка
15	28 0551-20	Болт M16-6gx50
15	280551	Болт M16-6gx50
16	Шайба 16 ОТ	Шайба 16 ОТ
17	1101-16-113СБ	Торсион
18	580515	Кольцо С52
19	045-050-30-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
20	1101-19-2СБ	Передача бортовая. фрикцион и тормоз Передача бортовая. фрикцион и тормоз
21	325520	Штифт
22	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
23	40 0468-42	Кольцо
24	28 0507-02	Болт M14x1.5-6gx65
24	28 0507-02-20	Болт M14x1.5-6gx65
25	Шайба 14 ОТ	Шайба 14 ОТ
26	28 0507-01	Болт M14x1.5-6gx45
26	28 0507-01-20	Болт M14x1.5-6gx45
27	0901-12-14-20СП(SP)	Блок трансмиссии
27	0901-12-14СБ	Блок трансмиссии
28	46-26-355-22-20СП(SP)	Рукав высокого давления
28	46-26-355-22СБ	Рукав высокого давления
29	28 0383-01	Болт М12-6gх85
29	28 0383-01-20	Болт М12-6gх85
30	1101-15-22-20СП(SP)	Система диагностики
30	1101-15-22СБ	Система диагностики
31	0901-15-4-20СП(SP)	Клапан
31	0901-15-4СБ	Клапан
32	026-032-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
33	034-040-36-2-51-1668	Кольцо 034-040-36-2-51-1668
34	069-075-36-2-51-1668	Кольцо 069-075-36-2-51-1668
35	042-050-46-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
36	325382	Штифт
37	1101-15-10-20СП(SP)	Фильтр
37	1101-15-10СБ	Фильтр
38	115-125-58-2-51-1668	Кольцо 115-125-58-2-51-1668
39	28 0588-20	Болт М16-6gx60
39	280558	Болт М16-6gх60
40	1501-15-41-20СБ	Блок управления
40	1501-15-41СБ	Блок управления
41	022-026-25-2-51-1668	Кольцо 022-026-25-2-51-1668
42	Болт М12-6gx30	Болт М12-6gx30
43	28 0507-03	Болт M14x1.5-6gx80
43	28 0507-03-20	Болт M14x1.5-6gx80
44	0901-16-15-20СП(SP)	Горловина
44	0901-16-15СБ	Горловина
45	31 0210-20	Шайба 12х2 ГОСТ 11371-78
45	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
46	28 0379-20	Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70
46	280379	Болт 3М12-6gх65
47	46-14-141-20СП(SP)	Сапун
47	46-14-141СБ	Сапун
48	1101-16-43	Болт специальный
48	1101-16-43-01	Болт специальный
49	4599651314	Гайка М16х1.5
50	1,68E+11	Гайка самоконтрящаяся М16x1.5(8)
51	31 5271-20	Шайба
51	315271	Шайба

Вкладка 3 - Заголовок: 1101-16-2-07СП УСТАНОВКА ТРАНСМИССИИ

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-16-2-07-20СБ	Установка трансмиссии
	1101-16-2-07СБ	Установка трансмиссии
1	1101-49-1-01	Вал карданный
1	1101-49-1-01-20	Вал карданный 1101-49-1-01-20
2	280150	Болт М8-6gх55.40.58.019 ГОСТ 7795-70
2	280150-20	Болт М8-6gх55.40.58.029 ГОСТ 7795-70
3	Шайба 8Т	Шайба 8Т
4	1101-16-102СБ	Фланец
5	020-025-30-2-51-1668	Кольцо 020-025-30-2-51-1668
6	1101-14-2-01-20СБ	Гидротрансформатор с редуктором привода насосов
6	1101-14-2-01СБ	Гидротрансформатор с редуктором привода насосов
7	404-26-213-24-20СП -20SP	Рукав
7	404-26-213-24СБ	Рукав
8	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
9	5001-26-78	Штуцер ввертной
9	5001-26-78-20	Штуцер ввертной
10	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
11	Болт М12-6gx35	Болт М12-6gx35
12	Шайба 12 ОТ	Шайба 12 ОТ
13	0901-16-15	Крышка
13	0901-16-15-20	Крышка
14	450342	Прокладка
14	450342-20	Прокладка
15	280551	Болт М16-6gх50
15	280551-20	Болт М16-6gх50
16	Шайба 16 ОТ	Шайба 16 ОТ
17	1101-16-113СБ	Торсион
18	1101-16-113-01СБ	Торсион
19	580515	Кольцо С52 ГОСТ 13943-86
20	045-050-30-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
21	1112-19-1-20СП(SP)	Передача бортовая. фрикцион и тормоз
21	1112-19-1СБ	Передача бортовая. фрикцион и тормоз
22	325520	Штифт
23	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
24	400468-42	Кольцо
25	280507-02	Болт М14х1.5-6gх65
25	280507-02-20	Болт М14х1.5-6gх65
26	Шайба 14 ОТ	Шайба 14 ОТ
27	280507-01	Болт М14х1.5-6gх45
27	280507-01-20	Болт М14х1.5-6gх45
28	0901-12-14-20СП(SP)	Блок трансмиссии
28	0901-12-14СБ	Блок трансмиссии
29	46-26-355-22-20СП(SP)	Рукав высокого давления
29	46-26-355-22СБ	Рукав высокого давления
30	280383-01	Болт М12-6gx85
30	280383-01-20	Болт М12-6gx85
31	1101-15-22-20СП(SP)	Система диагностики
31	1101-15-22СБ	Система диагностики
32	0901-15-4-20СП(SP)	Клапан
32	0901-15-4СБ	Клапан
33	026-032-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
34	034-040-36-2-51-1668	Кольцо 034-040-36-2-51-1668
35	069-075-36-2-51-1668	Кольцо 069-075-36-2-51-1668
36	042-050-46-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
37	325382	Штифт
38	1101-15-10-20СП(SP)	Фильтр
38	1101-15-10СБ	Фильтр
39	115-125-58-2-51-1668	Кольцо 115-125-58-2-51-1668
40	280558	Болт М16-6gx60
40	280588-20	Болт М16-6gx60
41	1501-15-41-20СБ	Блок управления
41	1501-15-41СБ	Блок управления
42	022-026-25-2-51-1668	Кольцо 022-026-25-2-51-1668
43	Болт М12-6gx30	Болт М12-6gx30
44	280507-03	Болт М14х1.5-6gх80
44	280507-03-20	Болт М14х1.5-6gх80
45	0901-16-15-20СП(SP)	Горловина
45	0901-16-15СБ	Горловина
46	310210	Шайба 12х2.01.10.019 ГОСТ 11371-78
46	310210-20	Шайба 12х2.01.10.0221 ГОСТ 11371-78
47	280379	Болт 3М12-6gх65.109.40х019 ГОСТ 7796-70
47	280379-20	Болт 3М12-6gх65.109.40Х.029 ГОСТ 7796-70
48	46-14-141-20СП(SP)	Сапун
48	46-14-141СБ	Сапун
49	1101-16-43	Болт специальный
49	1101-16-43-01	Болт специальный
50	4599651314	Гайка М16х1.5
51	1,68E+11	Гайка самоконтрящаяся М16x1.5(8)
52	315271	Шайба
52	315271-20	Шайба

Вкладка 4 - Заголовок: 1101-16-2-07СП УСТАНОВКА ТРАНСМИССИИ

Вкладка 4 - Описание:

№	Номер запчасти	Наименование запчасти
1	1101-16-100-20СП(SP)	Трубопровод
1	1101-16-100СБ	Трубопровод
2	075-081-36-2-ИРП1314-1	Кольцо 075-081-36-2-ИРП1314-1
3	Болт М12-6gx25	Болт М12-6gx25
4	Шайба 12 ОТ	Шайба 12 ОТ
5	461602	Рукав
6	1070-У-02 ПО4.435.002ТУ	Хомут стяжной червячный 1070-У-02 ПО4.435.002ТУ
7	1101-16-3	Бугель
7	1101-16-3-20	Бугель
8	400040	Уплотнение
9	280150	Болт М8-6gх55.40.58.019 ГОСТ 7795-70
9	280150-20	Болт М8-6gх55.40.58.029 ГОСТ 7795-70
10	Шайба 8Т	Шайба 8Т
11	310150	Шайба 8.01.08кп.019 ГОСТ 11371-78
11	310150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
12	1101-16-101-20СП(SP)	Опора
12	1101-16-101СБ	Опора
13	Болт М10-6gx20	Болт М10-6gx20
14	Шайба 10 ОТ	Шайба 10 ОТ
15	2501-26-83	Фланец
15	2501-26-83-20	Фланец
16	1101-16-5	Труба
16	1101-16-5-20	Труба
17	281391	Болт 3М12-6gх110.109.40Х.019 ГОСТ 7796-70
17	281391-20	Болт 3М12-6gх110
18	1101-16-2	Фланец
18	1101-16-2-20	Фланец
19	060-070-58-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
20	Болт М12-6gx30	Болт М12-6gx30
21	1101-16-103-20СП(SP)	Заборник
21	1101-16-103СБ	Заборник
22	0901-16-16СБ	Линейка
23	2501-15-124-20СП(SP)	Пробка
23	2501-15-124СБ	Пробка
24	НШ 100А-3Т	Насос НШ 100А-3Т
24	НШ100А-3	Насос ОСТ 23.1.92-88
25	1101-16-115-20СП(SP)	Кожух
25	1101-16-115СБ	Кожух
26	1101-16-104-20СП(SP)	Труба
26	1101-16-104СБ	Труба
27	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
28	280500	Болт 3М14х1.5-6gх35
28	280500-20	Болт 3М14х1.5-6gх35
29	Шайба 14 ОТ	Шайба 14 ОТ
30	039-045-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
31	450310	Прокладка
31	450310-20	Прокладка
32	400-10-8	Планка
32	400-10-8-20	Планка
33	580405	Кольцо С40
34	1101-16-41	Муфта
35	280379	Болт 3М12-6gх65.109.40х019 ГОСТ 7796-70
35	280379-20	Болт 3М12-6gх65.109.40Х.029 ГОСТ 7796-70
36	1101-16-42	Планка
36	1101-16-42-20	Планка
37	280558	Болт М16-6gx60
37	280588-20	Болт М16-6gx60
38	Шайба 16 ОТ	Шайба 16 ОТ
39	375969	Пробка
39	375969-20	Пробка
40	040-045-30-2-3	Кольцо 040-045-30-2-3
41	2501-15-103	Муфта
42	580307	Кольцо С34 ГОСТ 13940-86
43	1101-16-112-20СП(SP)	Клапан
43	1101-16-112СБ	Клапан

Характеристики

Вкладка 1 - Заголовок: 0901-13-1-03СП УПРАВЛЕНИЕ ТРАКТОРОМ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	0901-13-1-03-20СБ	Управление трактором
	0901-13-1-03СБ	Управление трактором
	0901-13-50-20СБ	Привод управления
	0901-13-50СБ	Привод управления
1	3501-13-164-01-20СП -20SP	Рукоятка
1	3501-13-164-01СБ	Рукоятка
2	3501-13-163-01-20СП -20SP	Рукоятка
2	3501-13-163-01СБ	Рукоятка
3	0901-13-101-20СП(SP)	Мостик
3	0901-13-101СБ	Мостик
4	404-13-269-01	Ось
4	404-13-269-01-20	Ось
5	Шплинт 3.2x14	Шплинт 3.2x14
6	46-13-174	Ухо
6	46-13-174-20	Ухо
7	280250	Болт М10-6gх40 ГОСТ 7796-70
8	28 0250-20	Болт М10-6gх40 ГОСТ 7796-70
8	Шайба 10 ОТ	Шайба 10 ОТ
9	3501-13-137-01-20СП -20SP	Корпус
9	3501-13-137-01СБ	Корпус
10	3501-13-138-20СП(SP)	Педаль
10	3501-13-138СБ	Педаль
11	Болт М8-6gx30	Болт М8-6gx30
12	340350	Шпонка 5х7.5 ГОСТ 24071-80
13	40 0359-01	Накладка педали
14	30 0220-20	Гайка М12х1.25-6Н.04.029 ГОСТ 15522-70
14	300220	Гайка М12х1.25-6Н.04.019 ГОСТ 15522-70
15	2501-13-96	Растяжка
15	2501-13-96-20	Растяжка
16	3632970	Педаль электронная 3632970
17	2501-13-342-20СБ	Опора
17	2501-13-342СБ	Опора
18	28 0230-20	Болт М10-6gх25 ГОСТ 7796-70
18	280230	Болт М10-6gх25 ГОСТ 7796-70
19	0901-13-37	Крышка
19	0901-13-37-20	Крышка
20	312001-13-64--01-20СБ	Тяга
20	312001-13-64--01СБ	Тяга
21	2501-13-232-13-20СБ	Рычаг
21	2501-13-232-13СБ	Рычаг
22	0901-13-147-20СБ	Тяга
22	0901-13-147СБ	Тяга
23	2501-13-233-04-20СБ	Рычаг
23	2501-13-233-04СБ	Рычаг
24	404-13-269	Ось
25	Шплинт 3.2x14	Шплинт 3.2x14
26	0901-13-111-20СП(SP)	Мостик
26	0901-13-111СБ	Мостик

Вкладка 2 - Заголовок: 0901-13-1-03СП УПРАВЛЕНИЕ ТРАКТОРОМ

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	0901-13-1-03-20СБ	Управление трактором
	0901-13-1-03СБ	Управление трактором
	0901-13-50-20СБ	Привод управления
	0901-13-50СБ	Привод управления
1	3501-13-164-01-20СП -20SP	Рукоятка
1	3501-13-164-01СБ	Рукоятка
2	3501-13-163-01-20СП -20SP	Рукоятка
2	3501-13-163-01СБ	Рукоятка
3	0901-13-101-20СП(SP)	Мостик
3	0901-13-101СБ	Мостик
4	404-13-269-01	Ось
4	404-13-269-01-20	Ось
5	Шплинт 3.2x14	Шплинт 3.2x14
6	46-13-174	Ухо
6	46-13-174-20	Ухо
7	280250	Болт М10-6gх40 ГОСТ 7796-70
8	28 0250-20	Болт М10-6gх40 ГОСТ 7796-70
8	Шайба 10 ОТ	Шайба 10 ОТ
9	3501-13-137-01-20СП -20SP	Корпус
9	3501-13-137-01СБ	Корпус
10	3501-13-138-20СП(SP)	Педаль
10	3501-13-138СБ	Педаль
11	Болт М8-6gx30	Болт М8-6gx30
12	340350	Шпонка 5х7.5 ГОСТ 24071-80
13	40 0359-01	Накладка педали
14	30 0220-20	Гайка М12х1.25-6Н.04.029 ГОСТ 15522-70
14	300220	Гайка М12х1.25-6Н.04.019 ГОСТ 15522-70
15	2501-13-96	Растяжка
15	2501-13-96-20	Растяжка
16	3632970	Педаль электронная 3632970
17	2501-13-342-20СБ	Опора
17	2501-13-342СБ	Опора
18	28 0230-20	Болт М10-6gх25 ГОСТ 7796-70
18	280230	Болт М10-6gх25 ГОСТ 7796-70
19	0901-13-37	Крышка
19	0901-13-37-20	Крышка
20	312001-13-64--01-20СБ	Тяга
20	312001-13-64--01СБ	Тяга
21	2501-13-232-13-20СБ	Рычаг
21	2501-13-232-13СБ	Рычаг
22	0901-13-147-20СБ	Тяга
22	0901-13-147СБ	Тяга
23	2501-13-233-04-20СБ	Рычаг
23	2501-13-233-04СБ	Рычаг
24	404-13-269	Ось
25	Шплинт 3.2x14	Шплинт 3.2x14
26	0901-13-111-20СП(SP)	Мостик
26	0901-13-111СБ	Мостик

Характеристики

Вкладка 1 - Заголовок: 0901-12-10СП КОРОБКА ПЕРЕДАЧ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	0901-12-10СБ	Коробка передач планетарная
1	475341	Палец
2	38 5483-01	Пружина
3	385212	Пружина
4	Б6-200	Шарик Б6-200
5	1101-12-12	Поршень
6	2501-12-181-27	Кольцо уплотнительное
7	1101-12-11	Поршень
8	385479-01	Пружина
9	475340	Палец
10	1101-12-35	Диск
11	1101-12-36	Болт специальный
12	310225	Шайба
13	1101-12-104СБ	Диск
14	1101-12-101СБ	Водило
15	312001-90-39	Диск
16	312001-90-17СБ	Диск
17	0901-12-104СБ	Труба
18	2501-12-222-01	Штуцер
19	0901-12-7	Крышка
20	580850	Кольцо С150.Ц9хр ГОСТ 13941-86
21	580805	Кольцо С110
22	0901-12-35	Вал
23	0901-12-107СБ	Вал
24	1101-12-17	Барабан
25	1101-12-22	Шестерня
26	209А2	Подшипник 209А2
27	0901-12-38	Кольцо
28	0901-12-37	Кольцо запорное
29	0901-12-36	Кольцо упорное
30	580680	Кольцо С85 ГОСТ 13941-86
31	1101-12-30	Втулка
32	2501-12-181-35	Кольцо уплотнительное
33	580679	Кольцо С85
34	580670	Кольцо С70
35	1101-12-67	Кольцо уплотнительное
36	6-1000922Л	Подшипник 6-1000922Л
37	61922MA.P6Q6	Подшипник 61922MA.P6Q6
38	285120	Болт
39	310150	Шайба 8 ГОСТ 11371-78
40	КС-1.6	Проволока ГОСТ 792-67
41	1101-12-1 ООСБ(БР)	Бустер
42	0901-12-6	Корпус
43	370260	Пробка 3-кг1/4
44	28 0266-03	Болт 3М10-6gх60
45	1101-12-16	Барабан
46	1101-12-18	Шестерня
47	1101-12-76	Корпус
48	2501-12-181-40	Кольцо уплотнительное
49	2501-12-181-44	Кольцо уплотнительное
50	585948-01	Кольцо
51	1101-12-19	Шестерня
52	0901-12-2	Корпус
53	325382	Штифт
54	0901-12-4	Корпус
55	1101-12-20	Шестерня
56	Б6-200	Шарик Б6-200
57	2501-12-181-41	Кольцо уплотнительное
58	1101-12-105Cn	Водило
59	1101-12-21	Шестерня
60	0901-12-1	Корпус
61	2501-12-181-39	Кольцо уплотнительное
62	2501-12-181-32	Кольцо уплотнительное
63	1101-12-103СБ	Водило
64	580676	Кольцо С80 ГОСТ 13940-86
65	208А	Подшипник 208А
66	580404	Кольцо С40
67	1101-12-69	Кольцо
68	1101-12-24	Шестерня
69	1101-12-23	Шестерня
70	2501-12-181-23	Кольцо уплотнительное
71	210А	Подшипник 210А
72	700-58-2278	Кольцо С90
73	2501-12-181-22	Кольцо уплотнительное
74	2501-12-181-32	Кольцо уплотнительное
75	1101-12-37	Барабан
76	585948	Кольцо
77	1101-12-13	Поршень

Вкладка 2 - Заголовок: 0901-12-11CП КОРОБКА ПЕРЕДАЧ С СИСТЕМОЙ ГИДРОУПРАВЛЕНИЯ

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	0901-12-11СБ	Коробка передач с системой гидроуправления
1	37 5331-20	Пробка
1	375331	Пробка
2	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
3	2001-12-75	Крышка
4	45 0271-20	Прокладка
4	450271	Прокладка
5	Болт М12-6gx30	Болт М12-6gx30
6	Шайба 12 ОТ	Шайба 12 ОТ
7	1101-15-27-20СП(SP)	Клапан-модулятор
7	1101-15-27СБ	Клапан-модулятор
8	016-020-25-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
9	022-026-25-2-51-1668	Кольцо 022-026-25-2-51-1668
10	027-032-30-2-51-1668	Кольцо 027-032-30-2-51-1668
11	28 0170-20	Болт M8-6gx90
11	280170	Болт M8-6gx90
12	Шайба 8Т	Шайба 8Т
13	29 0175-20	Шпилька М8-6gx100
13	290175	Шпилька М8-6gx100
14	1,0003E+12	Гайка М8
15	28 0165-20	Болт M8-6gx75
15	280165	Болт M8-6gx75
16	0901-15-2-20СП(SP)	Блок управления
16	0901-15-2СБ	Блок управления
17	014-018-25-2-51-1668	Кольцо 014-018-25-2-51-1668
18	082-088-36-2-ИРП1314-1	Кольцо 082-088-36-2-ИРП1314-1
19	Болт М8-6gx70	Болт М8-6gx70
20	0901-15-3-20СП(SP)	Клапан
20	0901-15-3СБ	Клапан
21	0901-12-25	Крышка
22	45 0340-20	Прокладка
22	450340	Прокладка
23	28 0230-20	Болт М10-6gх25 ГОСТ 7796-70
23	280230	Болт М10-6gх25 ГОСТ 7796-70
24	Шайба 10 ОТ	Шайба 10 ОТ
25	370260	Пробка 3-кг1/4
26	1101-12-36-01	Болт специальный
27	310225	Шайба
28	КС1	Проволока ГОСТ 792-67
29	0901-12-10СБ	Коробка передач планетарная
30	2501-26-295	Заглушка
31	Н.036.23.091	Угольник ввертной
31	Н.036.23.091-01	Угольник ввертной
32	Н.036.23.072	Контргайка
33	021-027-36-2-51-1668	Кольцо 021-027-36-2-51-1668
34	325382	Штифт
35	0901-12-21	Корпус
35	0901-12-21-20	Корпус
36	40 0468-24	Кольцо
37	37 5515-20	Пробка
37	375515	Пробка
38	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84

Вкладка 3 - Заголовок: 0901-12-12СП ПЕРЕДАЧА ГЛАВНАЯ

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
	0901-12-12-20СБ	Передача главная
	0901-12-12СБ	Передача главная
1	1101-12-47	Ступица
2	1101-12-46	Шестерня
3	580836	Кольцо С140
4	280210	Болт M10-6gx35
5	315186	Шайба
6	1101-12-50	Стакан
7	32216К1	Подшипник 32216К1
8	700-58-2122	Кольцо С80 ГОСТ 13940-86
9	1101-12-56-01	Болт призонный
10	300252	Гайка М14х1.5-6Н ГОСТ 5915-70
11	315220	Шайба
12	1101-12-68	Втулка
13	41 5165-05	Гайка
14	КС1	Проволока ГОСТ 792-67
15	370260	Пробка 3-КГ 1/4 20.019 ТУ 23.1.506-91
16	41 5148-01	Угольник концевой
17	Гайка М12	Гайка М12
18	285221	Болт
19	1101-12-51	Стакан
20	Б6-200	Шарик Б6-200
21	1101-12-55	Пластина
22	97518 А1	Подшипник 97518 А1
23	305590	Гайка
24	2601-12-40	Шайба
25	350520	Винт В.М8-6gх16.33Н.019 ГОСТ 1478-75
26	1101-12-52	Втулка
27	280230	Болт М10-6gх25 ГОСТ 7796-70
28	1101-12-58	Прокладка
29	1101-12-58-01	Прокладка
30	1101-12-58-02	Прокладка
31	1101-12-59	Прокладка
32	1101-12-59-01	Прокладка
33	1101-12-59-02	Прокладка
34	1101-12-41	Корпус
35	2007120А	Подшипник 2007120А
36	1101-12-112СБ	Шестерня
37	1101-12-48	Стакан
38	1101-12-54	Пластина
39	1101-12-53	Крышка
40	280500	Болт 3М14х1.5-6gx35
41	КС1.6	Проволока ГОСТ 792-67
42	97512А1	Подшипник 97512А1
43	1101-12-49	Стакан
44	1101-12-57	Прокладка
45	1101-12-57-01	Прокладка
46	1101-12-57-02	Прокладка
47	285386	Болт
48	310225	Шайба
49	1101-12-106СБ	Шестерня
50	325382	Штифт
51	1101-12-45	Шестерня
52	53610	Подшипник 53610
53	22310W33	Подшипник 22310W33
54	580510	Кольцо С50
55	0901-12-20	Корпус
56	1101-12-108СБ	Кронштейн
57	280395	Болт M12-6gx160
58	280376	Болт М12-6gх55

Вкладка 4 - Заголовок: 0901-12-14СП БЛОК ТРАНСМИССИИ

Вкладка 4 - Описание:

№	Номер запчасти	Наименование запчасти
	0901-12-14-20СП(SP)	Блок трансмиссии
	0901-12-14СБ	Блок трансмиссии
1	0901-12-11-20СП(SP)	Коробка передач с системой гидроуправления
1	0901-12-11СБ	Коробка передач с системой гидроуправления
2	0901-12-12СБ	Передача главная
3	325382	Штифт
4	Болт М12-6gx30	Болт М12-6gx30
5	310225	Шайба
6	28 0507-01	Болт M14x1.5-6gx45
6	28 0507-01-20	Болт M14x1.5-6gx45
7	Шайба 14 ОТ	Шайба 14 ОТ
8	28 0393-20	Болт 3М12-6gх130 ГОСТ 7796-70
8	280393	Болт 3М12-6gх130 ГОСТ 7796-70
9	0901-12-108-20СБ	Защита
9	0901-12-108СБ	Защита

Характеристики

Вкладка 1 - Заголовок: 1101-14-2-01СП ГИДРОТРАНСФОРМАТОР С РЕДУКТОРОМ ПРИВОДА НАСОСОВ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-14-2-01-20СП -20(SP)	Гидротрансформатор с редуктором привода насосов
	1101-14-2-01СБ	Гидротрансформатор с редуктором привода насосов
1	28 0230-20	Болт М10-6gх25 ГОСТ 7796-70
1	280230	Болт М10-6gх25 ГОСТ 7796-70
2	2001-14-30	Крышка
3	ТМ 100В	Датчик ТМ 100В
3	ТМ 100В-Т	Датчик ТМ 100В-Т
4	45 0224-20	Прокладка
4	450224	Прокладка
5	28 0590-20	Рым-болт М16.029 ГОСТ 4751-73
5	280590	Рым-болт М16.05 ГОСТ 4751-73
6	285330	Болт
7	1.6-0-С	Проволока ГОСТ 3282-74
8	Болт М8-6gx35	Болт М8-6gx35
9	Шайба 8Т	Шайба 8Т
10	1101-14-29	Фланец
11	020-025-30-2-51-1668	Кольцо 020-025-30-2-51-1668
12	Болт М8-6gx20	Болт М8-6gx20
13	1101-14-30	Пластина
14	37 0250-08	Пробка КГ 1/4 40Х ТУ 23.1.506-91
15	700-40-5336	Прокладка
15	700-40-5336-20	Прокладка
16	2501-15-138-01-20СП -20(SP)	Клапан
16	2501-15-138-01СБ	Клапан
17	28 0388-20	Болт М12-6gх90.58.029 ГОСТ 7795-70
17	280388	Болт М12-6gх90.58.019 ГОСТ 7795-70
18	Шайба 12 ОТ	Шайба 12 ОТ
19	1101-14-40	Штуцер
19	1101-14-40-20	Штуцер
20	37 5331-20	Пробка
20	375331	Пробка
21	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
22	075-081-36-2-ИРП 1314-1	Кольцо ГОСТ 18829-73/ТУ 38.005.204-80
23	1101-14-35	Корпус
24	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
25	2501-20-8-01	Болт зажимной
25	2501-20-8-01-20	Болт зажимной
26	1101-15-52	Переходник
26	1101-15-52-20	Переходник
27	3602.3829	Датчики аварийного давления масла 3602.3829
28	700-38-2637	Пружина
29	37 0710-20	Пробка
29	370710	Пробка
30	2001-14-17СБ	Клапан
31	036-040-25-2-51-1668	Кольцо 036-040-25-2-51-1668
32	039-045-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
33	1101-14-34	Втулка
34	385253	Пружина
35	310280	Шайба 16х1.01.10.019 ГОСТ 10450-78

Вкладка 2 - Заголовок: 1101-14-2-01СП ГИДРОТРАНСФОРМАТОР С РЕДУКТОРОМ ПРИВОДА НАСОСОВ

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	45 0029-20	Прокладка
1	Болт М12-6gx30	Болт М12-6gx30
2	Шайба 12 ОТ	Шайба 12 ОТ
3	175-180-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
4	1101-14-27	Крышка
5	1101-14-51	Гайка шлицевая
6	1101-14-16СБ	Ступица
7	1101-14-13	Фланец
8	1101-14-37	Заглушка
9	285330	Болт
10	1.6-0-С	Проволока ГОСТ 3282-74
11	75-100-10	Манжета 75-100-10
12	1101-14-46	Фланец
13	580673	Кольцо С75
14	6-176218Л	Подшипник 6-176218Л
15	6-176212 Л	Подшипник 6-176212 Л
16	1101-14-18	Шестерня
17	2501-20-51	Втулка
18	116А	Подшипник ГОСТ 8338-75
19	6016.P6Q6	Подшипник 6016.P6Q6
20	1101-14-22	Ступица
21	100-110-58-2-ИРП1314-1	Кольцо 100-110-58-2-ИРП1314-1
22	115-125-58-2-51-1668	Кольцо 115-125-58-2-51-1668
23	2501-20-33	Крышка
24	Болт М12-6gx25	Болт М12-6gx25
25	1101-14-2	Корпус
25	1101-14-2-20	Корпус
26	580818	Кольцо С125 ГОСТ 13941-86
27	1101-14-13СБ	Шестерня
28	580515	Кольцо С52
29	40 0468-13	Кольцо
30	700-37-2140	Пробка
30	700-37-2140-20	Пробка
31	045-050-30-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
32	325383	Штифт
33	375332	Пробка
34	400468-13	Кольцо
35	1101-12-56	Болт призонный
36	300252	Гайка М14х1.5-6Н ГОСТ 5915-70
37	580760	Кольцо С100 ГОСТ 13940-86
38	1101-14-14	Стакан
39	1101-14-10СБ	Ось реактора
40	280252	Болт 3М10-6gх40
41	1032920	Подшипник 1032920
42	7А-1032920Д1Т3 ЕТУ100/1	Подшипник 7А-1032920Д1Т3 ЕТУ100/1
43	Болт М8-6gx20	Болт М8-6gx20
44	1101-14-15СБ	Крышка
45	1101-14-45	Вал турбины
46	210А	Подшипник 210А
47	1101-14-17	Кольцо
48	285140	Болт
49	1101-14-16	Стакан
50	2501-12-181-35	Кольцо уплотнительное
51	315220	Шайба
52	28 0500-20	Болт 3М14х1.5-6gх35
52	280500	Болт 3М14х1.5-6gx35
53	585772	Кольцо
54	205-210-36-2-51-1668	Кольцо 205-210-36-2-51-1668
55	1101-14-15	Коллектор
56	440015	Кольцо уплотнительное
57	1101-14-5	Колесо реактора
58	1101-14-1	Корпус
58	1101-14-1-20	Корпус
59	1101-14-3	Колесо насосное
60	1101-14-4	Колесо турбинное
61	28 0507-20	Болт М 14x1.5-6gх40
61	280507	Болт М 14x1.5-6gх40
62	Шайба 14 ОТ	Шайба 14 ОТ
63	1101-14-36	Пластина
64	300213	Гайка М12х1.25
65	290320	Шпилька М12
66	1101-14-11СБ	Фланец
67	280351	Болт 3М12-6gx40
68	37 5516-20	Пробка
68	375516	Пробка
69	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
70	027-032-30-2-51-1668	Кольцо 027-032-30-2-51-1668
71	1101-14-14СБ	Заборник
72	Болт М8-6gx70	Болт М8-6gx70
73	Шайба 8Т	Шайба 8Т
74	1101-14-26	Втулка
75	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
76	Болт М8-6gx35	Болт М8-6gx35
77	1101-14-24	Ступица
78	580272	Кольцо С28 ГОСТ 13941-86
79	404-26-29	Муфта
80	1101-14-25	Стакан
81	1101-14-28	Крышка
82	580155	Кольцо С16 ГОСТ 13940-86
83	НШ14Д-10Д-3	Насос НШ14Д-10Д-3
84	450029	Прокладка
85	580510	Кольцо С50
86	104-110-36-2-51-1668	Кольцо 104-110-36-2-51-1668
87	1101-14-23	Втулка
88	110	Подшипник 110
89	1101-14-21	Шестерня
90	285221	Болт
91	039-045-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84

Вкладка 3 - Заголовок: 1101-15-10СП ФИЛЬТР

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-15-10СБ	Фильтр
1	1101-15-9-20СП(SP)	Крышка
1	1101-15-9СБ	Крышка
2	050-055-30-2-51-1668	Кольцо 050-055-30-2-51-1668
3	1101-15-32	Втулка
4	1101-15-33	Стержень
5	1101-15-25	Элемент фильтрующий 1101-15-25
6	040-048-46-2-51-1668	Кольцо 040-048-46-2-51-1668
7	1101-15-35	Втулка
8	007-011-25-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
9	1101-15-34	Чашка
10	38 5240-05	Пружина
11	31 0140-20	Шайба 8 ГОСТ 6958-78
11	310140	Шайба 8.01.10.019 ГОСТ 6958-78
12	300160	Гайка
13	Шплинт 2x20	Шплинт 2x20

Вкладка 4 - Заголовок: 1101-15-22СП СИСТЕМА ДИАГНОСТИКИ

Вкладка 4 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-15-22-20СП(SP)	Система диагностики
	1101-15-22СБ	Система диагностики
1	1101-15-24-03СБ	Рукав для замера давления
2	1101-15-24СБ	Рукав для размера давления
3	1101-15-24-04СБ	Рукав для замера давления
4	1101-15-24-01СБ	Рукав для замера давления
5	1101-15-23-20СП(SP)	Площадка
5	1101-15-23СБ	Площадка
6	Болт М8-6gx20	Болт М8-6gx20
7	Шайба 8Т	Шайба 8Т
8	1101-15-24-02СП(SP)	Рукав для замера давления
9	2501-20-8	Болт зажимной
9	2501-20-8-20	Болт зажимной
10	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
11	1101-15-40	Угольник
11	1101-15-40-20	Угольник
12	6,31315E+11	Вилка резиновая МБШ 14/35-12
12	6,31315E+11	Вилка резиновая МБШ 14/35-12
13	6,31315E+11	Вилка МБШ 14/35-02
13	6,31315E+11	Вилка МБШ 14/35-02
14	USIT ? MBSH 14/35-00GCH	Кольцо уплотнительное торцевое комбинированное USIT 1/4MBm 14/35-00ГЧ

Вкладка 5 - Заголовок: 1101-15-27СП КЛАПАН-МОДУЛЯТОР

Вкладка 5 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-15-27-20СП(SP)	Клапан-модулятор
	1101-15-27СБ	Клапан-модулятор
1	37 5625-01-20	Пробка
1	375625-01	Пробка
2	Болт М8-6gx30	Болт М8-6gx30
3	Шайба 8Т	Шайба 8Т
4	0602-15-95К	Крышка
5	0602-15-84К	Поршень
6	0602-15-82-20К	Корпус
6	0602-15-82К	Корпус
7	37 5331-20	Пробка
7	375331	Пробка
8	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
9	0602-15-83К	Золотник
10	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
11	37 0140-08	Пробка КГ1/8”
12	0602-15-90К	Поршень
13	385435	Пружина
14	0602-15-86К	Крышка
15	0602-15-85К	Клапан
16	022-026-2-51-1668	Кольцо 022-026-2-51-1668
17	КВМ 36М-ААГ-Г24-03-УХЛ1	Привод КВМ 36М-ААГ-Г24-03-УХЛ1
18	Винт М4x63 (ПЭМ6-005)	Винт М4x63 (ПЭМ6-005)
19	Шайба 4	Шайба 4
20	38 5172-01	Пружина
21	039-045-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
22	0602-15-26К	Крышка
23	45 0331-20	Прокладка
23	450331	Прокладка
24	28 0170-20	Болт M8-6gx90
24	280170	Болт M8-6gx90
25	Гайка М8	Гайка М8
26	310280	Шайба 16х1.01.10.019 ГОСТ 10450-78
27	0602-15-89К	Дроссель
28	0.6-О-Ч	Проволока 0.6-О-Ч
29	0602-15-91К	Сетка
30	0602-15-88К	Дроссель
31	38 5120-20	Пружина
32	310080	Шайба 5.01.10.019 ГОСТ 11371-78

Вкладка 6 - Заголовок: 1101-15-9СП КРЫШКА

Вкладка 6 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-15-9-20СП(SP)	Крышка
	1101-15-9СБ	Крышка
1	37 5516-20	Пробка
1	375516	Пробка
2	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
3	700-37-2054	Пробка 4-КГ 3/4 20.019
3	700-37-2054-20	Пробка 4-КГ 3/4 20.029
4	3500-15-16-20СБ	Пробка
4	3500-15-16СБ	Пробка
5	024-028-25-2-51-1668	Кольцо 024-028-25-2-51-1668
6	385278	Пружина
7	3500-15-9	Упор
8	3500-15-8	Втулка
9	700-38-2641	Пружина
10	3500-15-16	Шайба
11	3500-15-6	Клапан
12	1101-15-36	Крышка Крышка
13	А64.23.000СБ	Пробка сливная

Вкладка 7 - Заголовок: 1101-16-112СП КЛАПАН

Вкладка 7 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-16-112-20СП(SP)	Клапан
	1101-16-112СБ	Клапан
1	37 5920-20	Пробка
1	375920	Пробка
2	026-032-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
3	Б 22225-200	Шарик Б 22225-200
4	385479	Пружина
5	1101-16-32	Корпус
6	1101-16-33	Втулка
7	580255	Кольцо С26 ГОСТ 13940-86

Вкладка 8 - Заголовок: 1101-18-10СП ФРИКЦИОН БОРТОВОЙ И ТОРМОЗ ОСТАНОВОЧНЫЙ

Вкладка 8 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-18-10СБ	Фрикцион бортовой и тормоз остановочный
1	2501-12-181-34	Кольцо уплотнительное
2	1101-18-15	Обойма
3	280231	Болт 3М10-6gх25
4	КС-1.6	Проволока ГОСТ 792-67
5	1000918	Подшипник 1000918
6	580705	Кольцо С90
7	1101-18-24	Вал
8	1101-18-9	Барабан
9	1101-18-13	Кольцо
10	1101-18-10	Поршень
11	1101-18-14	Крышка
12	1101-18-16	Диск
13	1101-18-100СБ	Диск
14	28 0266-01	Болт 3М10-6gх80
15	1101-18-12	Кольцо
16	580805	Кольцо С110
17	2501-12-181-37	Кольцо уплотнительное
18	1101-18-7	Тарелка
19	1101-18-11	Кольцо
20	1101-18-6	Барабан
21	1101-18-5	Диск нажимной
22	1101-18-4	Поршень
23	2501-12-181-05	Кольцо уплотнительное
24	2501-12-181-43	Кольцо уплотнительное
25	1101-18-3	Проставка
26	700-37-2182-01	Пробка
27	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
28	1101-18-1	Корпус
29	1000920	Подшипник 1000920
30	580760	Кольцо С100 ГОСТ 13940-86
31	700-32-2074	Штифт
32	1101-18-20	Кольцо уплотнительное
33	315-325-58-2-3	Кольцо 315-325-58-2-3
34	Болт М12-6gx140	Болт М12-6gx140
35	1101-18-102СБ	Барабан
36	1101-18-8	Барабан

Вкладка 9 - Заголовок: 1101-19-11СП ПЕРЕДАЧА БОРТОВАЯ

Вкладка 9 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-19-11-20СП(SP)	Передача бортовая
	1101-19-11СБ	Передача бортовая
1	37 5516-20	Пробка
1	375516	Пробка
2	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
3	280345	Болт M12x1.25-6gx35
4	1101-19-8	Ступица
5	400207	Кольцо
6	46-19-278	Кольцо
7	165-170-36-2-51-1668	Кольцо 165-170-36-2-51-1668
8	42219Д1Т	Подшипник 42219Д1Т
9	1101-19-27	Крышка
10	581671	Кольцо С72
11	1101-19-17	Кольцо упорное
12	700-58-2064	Кольцо С170 ГОСТ 13941-86
13	325383	Штифт
14	135-140-36-2-51-1668	Кольцо 135-140-36-2-51-1668
15	42215КМ	Подшипник ГОСТ 8328-75
16	1101-19-6	Шестерня
17	75-100-10	Манжета 75-100-10
18	1101-19-25	Крышка
19	1101-19-37	Корпус
19	1101-19-37-20	Корпус
20	400468-28	Кольцо
21	045-050-30-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
22	1101-19-101-20СП(SP)	Корпус
22	1101-19-101СБ	Корпус
23	28 0376-01	Болт М12-6gx60
23	28 0376-01-20	Болт М12-6gx60
24	Шайба 12 ОТ	Шайба 12 ОТ
25	1101-19-38	Крышка
26	580515	Кольцо С52
27	1101-19-26	Крышка
27	1101-19-26-20	Крышка
28	1101-19-14	Сектор зубчатый
29	1101-19-30	Болт специальный
29	1101-19-30-20	Болт специальный
30	30 0310-20	Гайка М20х1.5
30	300310	Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70
31	1101-19-4	Ступица
31	1101-19-4-20	Ступица
32	1101-19-11	Шестерня
33	28 0501-20	Болт М14-6gх50
33	280501	Болт М14-6gх50
34	Шайба 14 ОТ	Шайба 14 ОТ
35	1101-19-102-20СП -20SP	Водило
35	1101-19-102СБ	Водило
36	1101-19-15	Крышка
36	1101-19-15-20	Крышка
37	1101-19-9	Шестерня
38	2501-19-28	Пята
39	280351	Болт 3М12-6gx40
40	1.6-0-С	Проволока ГОСТ 3282-74
41	145-150-36-2-51-1668	Кольцо 145-150-36-2-51-1668
42	28 0230-20	Болт М10-6gх25 ГОСТ 7796-70
42	280230	Болт М10-6gх25 ГОСТ 7796-70
43	Шайба 10 ОТ	Шайба 10 ОТ
44	1101-19-23	Шайба упорная
45	1101-19-21	Палец
46	2501-19-113СБ	Пробка магнитная
47	40 0468-14	Кольцо
48	280231	Болт 3М10-6gх25
49	1101-19-24	Планка
50	1101-19-12	Муфта
51	6-2007128А	Подшипник 6-2007128А
52	2007928	Подшипник 2007928
53	1101-19-22	Кольцо упорное
54	320450	Штифт
55	1101-19-7	Шестерня
56	320350	Штифт
57	280266	Болт 3М10-6gх35
58	37 0150-08	Пробка 4-КГ 1/845 ТУ 23.1.506-91

Вкладка 10 - Заголовок: 1101-19-2СП ПЕРЕДАЧА БОРТОВАЯ, ФРИКЦИОН И ТОРМОЗ

Вкладка 10 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-19-2-20СП(SP)	Передача бортовая. фрикцион и тормоз
	1101-19-2СБ	Передача бортовая. фрикцион и тормоз
1	28 0266-02	Болт 3M10-6gx160
2	1.6-О-С	Проволока 1.6-О-С
3	1101-18-10СБ	Фрикцион бортовой и тормоз остановочный
4	380-390-58-2-3	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
5	030-035-30-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
6	016-020-25-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
7	1101-19-11-20СП(SP)	Передача бортовая
7	1101-19-11СБ	Передача бортовая

Вкладка 11 - Заголовок: 1101-49-1-01 ВАЛ КАРДАННЫЙ

Вкладка 11 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-49-1-01	Вал карданный
1	5320-2205023-10	Фланец-вилка
2	53205-2205036	Уплотнение торцовое
3	53205-2201026-10	Крестовина
4	№158М	Смазка №158М
5	ИТМОЛ-150Н	Смазка ИТМОЛ-150Н
6	804707А1С10	Подшипник
7	53205-2205040	Кольцо стопорное
8	1101-49-15-20	Вал карданный

Вкладка 12 - Заголовок: 1102-20-1СП МУФТА УПРУГАЯ

Вкладка 12 - Описание:

№	Номер запчасти	Наименование запчасти
	1102-20-1-20СБ	Муфта упругая
	1102-20-1СБ	Муфта упругая
1	28 0590-20	Рым-болт М16.029 ГОСТ 4751-73
1	280590	Рым-болт М16.05 ГОСТ 4751-73
2	1106-20-20	Корпус
3	1106-20-104СБ	Ступица
4	580810	Кольцо С110
5	28 0230-20	Болт М10-6gх25 ГОСТ 7796-70
5	280230	Болт М10-6gх25 ГОСТ 7796-70
6	Шайба 10 ОТ	Шайба 10 ОТ
7	180310	Подшипник 180310
8	1106-20-5	Крышка
8	1106-20-5-20	Крышка
9	045-050-30-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
10	1106-20-14	Вал
11	580309	Кольцо С35
12	180207	Подшипник 180207
13	700-58-2333	Кольцо С42 ГОСТ 13940-86
14	036-040-25-2-51-1668	Кольцо 036-040-25-2-51-1668
15	СМ-1600-S-11.5-65288	Муфта упругая «Сentra» СМ-1600-S-11.5-65288
16	1.6-О-С	Проволока 1.6-О-С

Вкладка 13 - Заголовок: 1112-19-10СП ПЕРЕДАЧА БОРТОВАЯ

Вкладка 13 - Описание:

№	Номер запчасти	Наименование запчасти
	1112-19-10-20СП(SP)	Передача бортовая
	1112-19-10СБ	Передача бортовая
1	280345	Болт М12х1.25-6gх35
2	1101-19-8	Ступица
3	165-170-36-2-51-1668	Кольцо 165-170-36-2-51-1668
4	42219Д1Т	Подшипник 42219Д1Т
5	1101-19-27	Крышка
6	581671	Кольцо С72
7	1101-19-17	Кольцо упорное
8	700-58-2064	Кольцо С170 ГОСТ 13941-86
9	1101-19-22	Кольцо упорное
10	46-19-278	Кольцо
11	400207	Кольцо
12	325383	Штифт
13	75-100-10	Манжета 75-100-10
14	1101-19-6	Шестерня
15	42215КМ	Подшипник ГОСТ 8328-75
16	375516	Пробка
16	375516-20	Пробка
17	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
18	1112-19-1	Корпус
18	1112-19-1-20	Корпус
19	1101-19-25	Крышка
20	135-140-36-2-51-1668	Кольцо 135-140-36-2-51-1668
21	400468-28	Кольцо
22	1112-19-100-20СП(SP)	Корпус
22	1112-19-100СБ	Корпус
23	280376-01	Болт М12-6gх60
23	280376-01-20	Болт М12-6gх60
24	Шайба 12 ОТ	Шайба 12 ОТ
25	1101-19-26	Крышка
25	1101-19-26-20	Крышка
26	045-050-30-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
27	580515	Кольцо С52 ГОСТ 13943-86
28	1101-19-38	Крышка
29	1101-19-14	Сектор зубчатый
30	1101-19-30	Болт специальный
30	1101-19-30-20	Болт специальный
31	300310	Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70
31	300310-20	Гайка М20х1.5-6Н.12.40Х029 ГОСТ 5915-70
32	1101-19-4	Ступица
32	1101-19-4-20	Ступица
33	1101-19-11	Шестерня
34	280501	Болт М14-6gх50
34	280501-20	Болт М14-6gх50
35	Шайба 14 ОТ	Шайба 14 ОТ
36	400468-14	Кольцо
37	1101-19-102-20СП(SP)	Водило
37	1101-19-102СБ	Водило
38	145-150-36-2-51-1668	Кольцо 145-150-36-2-51-1668
39	1101-19-9	Шестерня
40	1101-19-15	Крышка
40	1101-19-15-20	Крышка
41	2501-19-28	Пята
42	280351	Болт 3М12-6gх40
43	1.6-О-С	Проволока 1.6-О-С
44	280230	Болт М10-6gх25
44	280230-20	Болт М10-6gх25
45	Шайба 10 ОТ	Шайба 10 ОТ
46	1101-19-23	Шайба упорная
47	1101-19-21	Палец
48	2501-19-113СБ	Пробка магнитная
49	280231	Болт 3М10х25
50	1101-19-24	Планка
51	1101-19-12	Муфта
52	6-2007128А	Подшипник 6-2007128А
53	2007928	Подшипник 2007928
54	320450	Штифт
55	1101-19-7	Шестерня
56	320350	Штифт
57	280266	Болт 3М10-6gx35
58	370150-08	Пробка 4-КГ1/845.089 ТУ 23.1.506-91

Вкладка 14 - Заголовок: 1112-19-1СП ПЕРЕДАЧА БОРТОВАЯ, ФРИКЦИОН И ТОРМОЗ

Вкладка 14 - Описание:

№	Номер запчасти	Наименование запчасти
	1112-19-1-20СП(SP)	Передача бортовая. фрикцион и тормоз
	1112-19-1СБ	Передача бортовая. фрикцион и тормоз
1	280266-02	Болт 3М10-6gх160
2	1.6-О-С	Проволока 1.6-О-С
3	1101-18-10СБ	Фрикцион бортовой и тормоз остановочный
4	380-390-58-2-3	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
5	030-035-30-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
6	016-020-25-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
7	1112-19-10-20СП(SP)	Передача бортовая
7	1112-19-10СБ	Передача бортовая

Вкладка 15 - Заголовок: 1501-15-41СП БЛОК УПРАВЛЕНИЯ

Вкладка 15 - Описание:

№	Номер запчасти	Наименование запчасти
	1501-15-41-20СБ	Блок управления
	1501-15-41СБ	Блок управления
1	1501-15-60	Крышка
2	37 0260-01	Пробка 3 КГ 1/4?
3	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
4	37 5331-20	Пробка
4	375331	Пробка
5	385050-05-01	Пружина
6	1501-15-46	Клапан
7	1501-15-49	Корпус
7	1501-15-49-20	Корпус
8	312501-91-157	Клин
9	45 0298-20	Прокладка
9	450298	Прокладка
10	1501-15-61	Крышка
11	Болт М8-6gx25	Болт М8-6gx25
12	Шайба 8Т	Шайба 8Т
13	Гайка М8	Гайка М8
14	2501-15-226	Прокладка
15	28 0366-20	Болт М12-6gх75
15	280366	Болт М12-6gх75
16	Гайка М12-6Н	Гайка М12-6Н
17	450329	Прокладка
18	1501-15-72	Корпус
19	024-028-25-2-51-1668	Кольцо 024-028-25-2-51-1668
20	2501-15-151	Заглушка
21	1501-15-71	Крышка
22	700-37-2182-01	Пробка
22	700-37-2182-01-20	Пробка
23	45 0299-20	Прокладка
23	450299	Прокладка
24	2501-15-152-01	Труба
25	1501-15-55	Валик
26	2501-15-152	Труба
27	016-020-25-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
28	941/15	Подшипник 941/15
29	2.2-30x52-3	Манжета 2.2-30x52-3
30	1501-15-59	Рычаг
31	1501-15-57	Валик
32	1501-15-37	Рычаг
33	1501-15-36	Рычаг
34	941/30	Подшипник 941/30
35	31 0410-01	Шайба 30
36	1501-15-56	Валик
37	1501-15-51	Золотник
38	1501-15-50	Золотник
39	38 5581-01	Пружина
40	47-59-205	Кольцо
41	1501-15-64	Кольцо
42	1501-15-68	Упор
43	1501-15-69	Кольцо
44	38 5391-01	Пружина
45	1501-15-52	Плунжер
46	1501-15-53	Толкатель
47	38 5579-01	Пружина
48	1501-15-54	Толкатель

Характеристики

Вкладка 1 - Заголовок: 0901-26-25СП КЛАПАН

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	0901-26-25-20СП(SP)	Клапан
	0901-26-25СБ	Клапан
1	312501-26-167	Плунжер
2	3501-26-22	Золотник
3	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
4	38 5275-01	Пружина
5	31 0170-20	Шайба 10.01.10.0221 ГОСТ 11 371-78
5	310170	Шайба 10 ГОСТ 11371-78
6	375950	Пробка
7	37 5714-02	Пробка
7	37 5714-02-20	Пробка
8	315090	Шайба
9	021-027-36-2-51-1668	Кольцо 021-027-36-2-51-1668
10	1501-15-46	Клапан
11	0901-26-39	Втулка
12	38 5159-01	Пружина
13	0901-26-38	Втулка
14	0901-26-1	Корпус
15	007-011-25-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
16	37 5245-20	Пробка
16	375245	Пробка
17	37 5950-01	Пробка
18	440057	Заглушка

Вкладка 2 - Заголовок: 0901-26-509-01СП УСТРОЙСТВО ПЕРЕПУСКНОЕ

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	0901-26-509-01-20СБ	Устройство перепускное
	0901-26-509-01СБ	Устройство перепускное
1	0901-26-519	Корпус
2	375780	Пробка
3	022-028-36-2-51-1668	Кольцо 022-028-36-2-51-1668
4	1101-26-633	Штуцер ввертной
4	1101-26-633-20	Штуцер ввертной
5	036-040-25-2-51-1668	Кольцо 036-040-25-2-51-1668
6	1101-26-621	Толкатель
7	021-027-36-2-51-1668	Кольцо 021-027-36-2-51-1668
8	375714	Пробка
8	375714-20	Пробка
9	385250	Пружина
10	1101-26-625	Плунжер
11	0901-26-524	Штуцер ввертной
11	0901-26-524-20	Штуцер ввертной
12	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
13	700-40-6518	Прокладка
13	700-40-6518-20	Прокладка
14	46-21-884	Колпачок
15	375245	Пробка
15	375245-20	Пробка
16	007-011-025-2-51-1668	Кольцо 007-011-025-2-51-1668
17	010-014-25-3	Кольцо 010-014-25-3
18	375435	Пробка
18	375435-20	Пробка

Вкладка 3 - Заголовок: 1101-26-12-01СП УСТАНОВКА ГИДРОЦИЛИНДРОВ

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-26-65-20СБ	Коллектор
1	400-26-55	Заглушка
1	400-26-55-20	Заглушка
2	021-027-36-2-51-1668	Кольцо 021-027-36-2-51-1668
3	Н.036.01.005	Гайка накидная
3	Н.036.01.005-01	Гайка накидная
4	Н.036.23.091	Угольник ввертной
4	Н.036.23.091-01	Угольник ввертной
5	Н.036.23.072	Контргайка
5	Н.036.23.072-01	Контргайка
6	1101-26-147	Серьга
6	1101-26-147-20	Серьга
7	312580-20	Шайба
7	315280	Шайба
8	280520	Болт М16х1.5-6gх30.109.40Х019 ГОСТ 7796-70
8	280520-20	Болт М16х1.5-6gх30.109.40Х.029 ГОСТ 7796-70
9	280712	Болт М20-6gx30
9	280712-20	Болт М20-6gx30
10	Шайба 16 ОТ	Шайба 16 ОТ
11	Шайба 20 ОТ	Шайба 20 ОТ
12	310320	Шайба 20.04.20.019 ГОСТ 6958-78
12	310320-20	Шайба 20.04.20.0221 ГОСТ 6958-78
13	Болт М12-6gx35	Болт М12-6gx35
14	Шайба 12 ОТ	Шайба 12 ОТ
15	1101-26-708-20СП(SP)	Гидроцилиндр
15	1101-26-708СБ	Гидроцилиндр
16	312501-26-141	Бугель
16	312501-26-141-20	Бугель
17	312501-26-141-02	Бугель
17	312501-26-141-02-20	Бугель
18	700-40-6684-03	Прокладка
18	700-40-6684-03-20	Прокладка
19	Болт М8-6gx30	Болт М8-6gx30
20	Шайба 8Т	Шайба 8Т
21	1101-26-65СБ	Коллектор
22	Болт М8-6gx25	Болт М8-6gx25
23	2601-28-60	Бугель
23	2601-28-60-20	Бугель
24	280361	Болт М12х1.25-6gх45.109.40Х019 ГОСТ 7796-70
24	280361-20	Болт М12х 1.25-6gх45.109.40Х029 ГОСТ 7796-70
25	281379	Болт М12х1.25-6gх65.58.019 ГОСТ 7795-70
25	281379-20	Болт М12х1.25-6gх65 ГОСТ 7795-70
26	011101-97-509-02-20СП -20(SP)	Рукав
26	011101-97-509-02СБ	Рукав
27	0901-26-13	Штуцер ввертной
27	0901-26-13-20	Штуцер ввертной
28	1101-26-222	Шайба специальная
28	1101-26-222-20	Шайба специальная
29	024-028-25-2-51-1668	Кольцо 024-028-25-2-51-1668
30	0901-26-11-01	Штуцер ввертной
30	0901-26-11-01-20	Штуцер ввертной
31	0901-26-17-20СП(SP)	Трубопровод
31	0901-26-17СБ	Трубопровод
32	1101-26-80-20СП(SP)	Трубопровод
32	1101-26-80СБ	Трубопровод
33	1101-26-80-01-20СП -20SP	Трубопровод
33	1101-26-80-01СБ	Трубопровод
34	1101-26-78-20СП(SP)	Трубопровод
34	1101-26-78СБ	Трубопровод
35	0602-28-22-04-20СБКК	Рукав
35	0602-28-22-04СБКК	Рукав
36	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
37	5001-26-78	Штуцер ввертной
37	5001-26-78-20	Штуцер ввертной
38	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
39	46-26-355-26-20СП(SP)	Рукав высокого давления диам. 16 армированный
39	46-26-355-26СБ	Рукав высокого давления
40	46-26-355-27-20СП(SP)	Рукав высокого давления
40	46-26-355-27СБ	Рукав высокого давления

Вкладка 4 - Заголовок: 1101-26-12-01СП УСТАНОВКА ГИДРОЦИЛИНДРОВ

Вкладка 4 - Описание:

№	Номер запчасти	Наименование запчасти
1	1101-26-46-01-20СП -20SP	Ось
1	1101-26-46-01СБ	Ось
2	46-26-355-18-20СП(SP)	Рукав высокого давления
2	46-26-355-18СБ	Рукав высокого давления
3	2601-28-60	Бугель
3	2601-28-60-20	Бугель
4	280361	Болт М12х1.25-6gх45.109.40Х019 ГОСТ 7796-70
4	280361-20	Болт М12х 1.25-6gх45.109.40Х029 ГОСТ 7796-70
5	Шайба 12 ОТ	Шайба 12 ОТ
6	0901-26-18-20СП(SP)	Трубопровод
6	0901-26-18СБ	Трубопровод
7	312501-26-141	Бугель
7	312501-26-141-20	Бугель
8	700-40-6684-03	Прокладка
8	700-40-6684-03-20	Прокладка
9	Болт М8-6gx30	Болт М8-6gx30
10	Шайба 8Т	Шайба 8Т
11	700-40-4481	Прокладка
11	700-40-4481-20	Прокладка
12	Болт М12-6gx35	Болт М12-6gx35
13	310210	Шайба 12х2.01.10.019 ГОСТ 11371-78
13	310210-20	Шайба 12х2.01.10.0221 ГОСТ 11371-78
14	2001-26-192	Прокладка
14	2001-26-192-20	Прокладка
15	2501-26-300	Скоба
15	2501-26-300-20	Скоба
16	2501-26-301	Планка
16	2501-26-301-20	Планка
17	Гайка М12	Гайка М12
18	312501-94-155	Планка
18	312501-94-155-20	Планка
19	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
20	375714	Пробка
20	375714-20	Пробка
21	021-027-36-2-51-1668	Кольцо 021-027-36-2-51-1668
22	024-028-25-2-51-1668	Кольцо 024-028-25-2-51-1668
23	1101-26-222	Шайба специальная
23	1101-26-222-20	Шайба специальная
24	1101-26-166	Крышка
25	700-58-2088	Кольцо С60
26	1.2 Кд6хр	Масленка 1.2 Кд6хр
26	1.2 Ц6хр	Масленка 1.2 Ц6хр
27	1101-26-47-20СП(SP)	Заглушка
27	1101-26-47СБ	Заглушка
28	280339	Болт 3М12-6gх30.109.40Х019 ГОСТ 7796-70
28	280339-20	Болт 3М12х30 ГОСТ 7796-70
29	0.6-О-4	Проволока 0.6-О-4
30	Болт М6-6gx20	Болт М6-6gx20
31	Шайба 6Т	Шайба 6Т
32	1101-26-174	Крышка
32	1101-26-174-20	Крышка
33	450312	Прокладка
33	450312-20	Прокладка
34	1101-26-168	Диск
35	1101-26-167	Шайба специальная
36	2501-98-594	Кольцо штоковое

Вкладка 5 - Заголовок: 1101-26-12СП УСТАНОВКА ГИДРОЦИЛИНДРОВ

Вкладка 5 - Описание:

№	Номер запчасти	Наименование запчасти
1	45 0312-20	Прокладка
1	450312	Прокладка
2	Шайба 8Т	Шайба 8Т
3	Болт М8-6gx30	Болт М8-6gx30
4	312501-26-141	Бугель
4	312501-26-141-20	Бугель
5	312501-94-155	Планка
5	312501-94-155-20	Планка
6	31 0210-20	Шайба 12х2 ГОСТ 11371-78
6	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
7	Болт М12-6gx35	Болт М12-6gx35
8	2501-26-300	Скоба
8	2501-26-300-20	Скоба
9	2001-26-192	Прокладка
9	2001-26-192-20	Прокладка
10	2501-26-301	Планка
10	2501-26-301-20	Планка
11	Гайка М12	Гайка М12
12	Шайба 12 ОТ	Шайба 12 ОТ
13	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
14	37 5714-03	Пробка
14	37 5714-03-20	Пробка
15	021-027-36-2-51-1668	Кольцо 021-027-36-2-51-1668
16	1101-26-222	Шайба специальная
16	1101-26-222-20	Шайба специальная
17	700-58-2088	Кольцо С60
18	1.2Кд6хр	Масленка 1.2Кд6хр
18	1.2Ц6хр	Масленка 1.2Ц6хр
19	1101-26-47-20СП(SP)	Заглушка
19	1101-26-47СБ	Заглушка
20	1101-26-166	Крышка
21	0.6-0-4	Проволока ГОСТ 3282-74
22	28 0339-20	Болт 3М12-6gх30 ГОСТ 7796-70
22	280339	Болт 3М12-6gх30 ГОСТ 7796-70
23	1101-26-174	Крышка
23	1101-26-174-20	Крышка
24	Болт М8-6gx25	Болт М8-6gx25
25	1101-26-168	Диск
26	1101-26-167	Шайба специальная
27	2501-98-594	Кольцо штоковое

Вкладка 6 - Заголовок: 1101-26-12СП УСТАНОВКА ГИДРОЦИЛИНДРОВ

Вкладка 6 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-26-12-20СП(SP)	Установка гидроцилиндров
	1101-26-12СБ	Установка гидроцилиндров
1	Н.036.23.072	Контргайка
1	Н.036.23.072-01	Контргайка
2	Н.036.23.091	Угольник ввертной
2	Н.036.23.091-01	Угольник ввертной
3	Н.036.01.005	Гайка накидная
3	Н.036.01.005-01	Гайка накидная
4	021-027-36-2-51-1668	Кольцо 021-027-36-2-51-1668
5	400-26-55	Заглушка
5	400-26-55-20	Заглушка
6	31 0320-20	Шайба 20.04.20.0221 ГОСТ 6958-78
6	310320	Шайба 20.04.20.019 ГОСТ 6958-78
7	Шайба 20 ОТ	Шайба 20 ОТ
8	Шайба 16 ОТ	Шайба 16 ОТ
9	28 0712-20	Болт М20-6gх30 ГОСТ 7796-70
9	280712	Болт М20-6gх30 ГОСТ 7796-70
10	28 0520-20	Болт М16х1.5-6gх30 ГОСТ 7796-70
10	280520	Болт М16х1.5-6gх30.109.40Х.019 ГОСТ 7796-70
11	31 2580-20	Шайба
11	315280	Шайба
12	1101-26-147	Серьга
12	1101-26-147-20	Серьга
13	Шайба 12 ОТ	Шайба 12 ОТ
14	Болт М12-6gx35	Болт М12-6gx35
15	1101-26-708-20СП(SP)	Гидроцилиндр
15	1101-26-708СБ	Гидроцилиндр
16	312501-26-141	Бугель
16	312501-26-141-20	Бугель
17	312501-26-142-01	Бугель
17	312501-26-142-01-20	Бугель
18	700-40-6684-03	Прокладка
18	700-40-6684-03-20	Прокладка
19	Болт М8-6gx30	Болт М8-6gx30
20	Шайба 8Т	Шайба 8Т
21	1101-26-65-20СБ	Коллектор
21	1101-26-65СБ	Коллектор
22	Болт М8-6gx25	Болт М8-6gx25
23	2601-28-60	Бугель
23	2601-28-60-20	Бугель
24	28 0361-20	Болт М12х1.25-6gх45
24	280361	Болт М12х1.25-6gх45
25	28 1379-20	Болт М12х1.25-6gх65 ГОСТ 795-70
25	281379	Болт М12х1.25-6gх65 ГОСТ 7795-70
26	011101-97-509--02-20СП(SP)	Рукав
26	011101-97-509-02СБ	Рукав
27	0901-26-13	Штуцер ввертной
27	0901-26-13-20	Штуцер ввертной
28	1101-26-222	Шайба специальная
28	1101-26-222-20	Шайба специальная
29	024-028-25-2-51-1668	Кольцо 024-028-25-2-51-1668
30	0901-26-11-01	Штуцер ввертной
30	0901-26-11-01-20	Штуцер ввертной
31	0901-26-17-20СП(SP)	Трубопровод
31	0901-26-17СБ	Трубопровод
32	1101-26-80-01-20СП -20SP	Трубопровод
32	1101-26-80-01СБ	Трубопровод
33	1101-26-80-20СП(SP)	Трубопровод
33	1101-26-80СБ	Трубопровод
34	1101-26-78-20СП(SP)	Трубопровод
34	1101-26-78СБ	Трубопровод
35	0602-28-22--04-20СБК	Рукав
35	0602-28-22--04СБК	Рукав
36	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
37	5001-26-78	Штуцер ввертной
37	5001-26-78-20	Штуцер ввертной
38	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
39	46-26-355-26-20СП -20SP	Рукав высокого давления
39	46-26-355-26СБ	Рукав высокого давления
40	46-26-355-27-20СП(SP)	Рукав высокого давления
40	46-26-355-27СБ	Рукав высокого давления
41	1101-26-46-20СП(SP)	Ось
41	1101-26-46СБ	Ось
42	46-26-355-18-20СП(SP)	Рукав высокого давления
42	46-26-355-18СБ	Рукав высокого давления
43	0901-26-18-20СП(SP)	Трубопровод
43	0901-26-18СБ	Трубопровод
44	700-40-4481	Прокладка
44	700-40-4481-20	Прокладка

Вкладка 7 - Заголовок: 1101-26-2-01СП/-02СП УСТАНОВКА ГИДРОСИСТЕМЫ

Вкладка 7 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-26-2-01-20СП(SP)	Установка гидросистемы
	1101-26-2-01СБ	Установка гидросистемы
	1101-26-2-02-20СП(SP)	Установка гидросистемы
	1101-26-2-02СБ	Установка гидросистемы
1	311102-26-514--03-20СП(SP)	Угольник
1	311102-26-514--03СБ	Угольник
2	008-010-14-2-51-1668	Кольцо
3	311102-26-514--02-20СП(SP)	Угольник
3	311102-26-514--02СБ	Угольник
4	0602-28-22-04-20СБК	Рукав
4	0602-28-22-04СБК	Рукав
5	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
6	1101-26-63-20СП(SP)	Угольник
6	1101-26-63СБ	Угольник
7	0602-28-138-20К	Бугель
7	0602-28-138К	Бугель
8	0602-28-141-20К	Бугель
8	0602-28-141К	Бугель
9	Болт М8-6gx30	Болт М8-6gx30
10	1101-26-59-20СП(SP)	Трубопровод
10	1101-26-59СБ	Трубопровод
11	1101-26-55-01-20СП -20SP	Трубопровод
11	1101-26-55-01СБ	Трубопровод
12	1101-26-50-02-20СП -20SP	Трубопровод
12	1101-26-50-02СБ	Трубопровод
13	Болт М12-6gx40	Болт М12-6gx40
14	Шайба 12 ОТ	Шайба 12 ОТ
15	060-070-58-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
16	31 0210-20	Шайба 12х2 ГОСТ 11371-78
16	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
17	0602-28-105К	Бугель
18	Болт М8-6gx40	Болт М8-6gx40
19	Шайба 8Т	Шайба 8Т
20	1101-26-121-04	Рукав
20	1101-26-121-04-20	Рукав
21	1070-У-02 ПО4.435.002ТУ	Хомут стяжной червячный 1070-У-02 ПО4.435.002ТУ
22	1101-26-71-01-20СП -20SP	Пульт управления
22	1101-26-71-01СБ	Пульт управления
22	1101-26-74-20СП(SP)	Пульт управления
22	1101-26-74СБ	Пульт управления
23	311102-26-569	Угольник поворотный
23	311102-26-569-20	Угольник поворотный
24	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
25	Н.036.23.022	Контргайка
25	Н.036.23.022-01	Контргайка
26	1101-26-75-20СП(SP)	Трубопровод
26	1101-26-75СБ	Трубопровод
27	1101-26-56-20СП(SP)	Трубопровод
27	1101-26-56СБ	Трубопровод
28	0901-26-16-20СП(SP)	Трубопровод
28	0901-26-16СБ	Трубопровод
29	Болт М8-6gx45	Болт М8-6gx45
30	020-025-30-2-51-1668	Кольцо 020-025-30-2-51-1668
31	311102-26-566	Штуцер ввертной
31	311102-26-566-20	Штуцер ввертной
32	404-26-247	Фланец
32	404-26-247-20	Фланец
33	46 0901-04	Рукав
33	46 0901-04-20	Рукав
34	1040-У-02 ПО4.435.002ТУ	Хомут стяжной червячный 1040-У-02 ПО4.435.002ТУ
35	022-028-36-2-51-1668	Кольцо 022-028-36-2-51-1668
36	Шайба 10 ОТ	Шайба 10 ОТ
37	28 0288-20	Болт М10-6gх75
37	280288	Болт М10-6gх75
38	2001-26-193	Кольцо защитное
39	0901-26-14	Фланец
39	0901-26-14-20	Фланец
40	026-032-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
41	28 0285-20	Болт М10-6gх65
41	280285	Болт М10-6gх65
42	1101-26-57-20СП(SP)	Трубопровод
42	1101-26-57СБ	Трубопровод
43	3501-26-159-20СП(SP)	Угольник
43	3501-26-159СБ	Угольник
44	0602-28-127-05-20К	Рукав
44	0602-28-127-05К	Рукав
45	1045-У-02	Хомут стяжной червячный 1045-У-02
46	404-26-213-24-20СП -20SP	Рукав
46	404-26-213-24СБ	Рукав
47	1101-26-60-20СП(SP)	Клапан
47	1101-26-60СБ	Клапан
48	28 0230-20	Болт М10-6gх25 ГОСТ 7796-70
48	280230	Болт М10-6gх25 ГОСТ 7796-70
49	1101-26-214	Планка
49	1101-26-214-20	Планка
50	28 0320-20	Болт М12х1.25-6gх20 ГОСТ 7796-70
50	280320	Болт М12х1.25-6gх20 ГОСТ 7795-70
51	1101-26-64-20СП(SP)	Угольник
51	1101-26-64СБ	Угольник
52	2001-26-125	Фланец
52	2001-26-125-20	Фланец
53	Болт М10-6gx30	Болт М10-6gx30
54	1101-26-73-20СП(SP)	Клапан
54	1101-26-73СБ	Клапан
55	312501-90-19-20СБ	Тройник
55	312501-90-19СБ	Тройник
56	311102-26-517--11-20СП(SP)	Рукав
56	311102-26-517-11СБ	Рукав
57	011101-97-509--08-20СП(SP)	Рукав
57	011101-97-509-08СБ	Рукав
58	311102-26-512--01-20СП(SP)	Тройник
58	311102-26-512--01СБ	Тройник
59	0602-28-22-13-20СБК	Рукав
59	0602-28-22-13СБК	Рукав
60	1101-26-719-20СП(SP)	Рукав
60	1101-26-719СБ	Рукав
61	1101-26-719-15-20СП -20SP	Рукав
61	1101-26-719-15СБ	Рукав
62	311101-26-513-20СП -20SP	Угольник
62	311101-26-513СБ	Угольник
63	0901-26-23	Планка
63	0901-26-23-20	Планка
64	Болт М12-6gx25	Болт М12-6gx25
65	1101-26-76-20СП(SP)	Клапан
65	1101-26-76СБ	Клапан
66	1101-26-212	Штуцер ввертной
66	1101-26-212-20	Штуцер ввертной
67	1101-26-224	Шайба специальная
67	1101-26-224-20	Шайба специальная
68	039-045-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
69	1101-26-223	Шайба специальная
69	1101-26-223-20	Шайба специальная
70	030-036-36-2-ИРП-1314-1	Кольцо 030-036-36-2-ИРП-1314-1
71	404-26-213-16-20СП -20SP	Рукав
71	404-26-213-16СБ	Рукав
72	311102-26-517--19-20СП(SP)	Рукав
72	311102-26-517-19СБ	Рукав
73	311102-26-514-20СП -20SP	Угольник
73	311102-26-514СБ	Угольник
74	2601-26-14-20СБ	Тройник
74	2601-26-14СБ	Тройник
75	1101-26-82-20СП(SP)	Фильтр
75	1101-26-82СБ	Фильтр
76	0901-26-24	Штуцер ввертной
76	0901-26-24-20	Штуцер ввертной
77	0602-28-136К	Шайба специальная
78	Шайба 16 ОТ	Шайба 16 ОТ
79	3502-20-4	Винт
79	3502-20-4-20	Винт
80	46-26-280	Фланец
80	46-26-280-20	Фланец
81	440005	Шайба защитная
82	042-050-46-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
83	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
84	050-060-58-2-51-1668	Кольцо 050-060-58-2-51-1668
85	1101-26-218	Фланец
85	1101-26-218-20	Фланец
86	31 0170-20	Шайба 10.01.10.0221 ГОСТ 11 371-78
86	310170	Шайба 10 ГОСТ 11371-78

Вкладка 8 - Заголовок: 1101-26-2-01СП/-02СП УСТАНОВКА ГИДРОСИСТЕМЫ

Вкладка 8 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-26-2-02СБ	Установка гидросистемы
1	2501-15-103	Муфта
2	580307	Кольцо С34 ГОСТ 13940-86
3	0901-26-31	Фланец
3	0901-26-31-20	Фланец
4	440049	Шайба защитная
5	Болт М12-6gx40	Болт М12-6gx40
6	28 1389-20	Болт М12-6gх100
6	281389	Болт М12-6gх100
7	Шайба 12 ОТ	Шайба 12 ОТ
8	038-046-46-2-51-1668	Кольцо 038-046-46-2-51-1668
9	31 0210-20	Шайба 12х2 ГОСТ 11371-78
9	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
10	100-110-58-2-ИРП1314-1	Кольцо 100-110-58-2-ИРП1314-1
11	НШ 100А-3	Насос НШ 100А-3
11	НШ 100А-3Т	Насос НШ 100А-3Т
12	М4-4130-20/ 3М4-15РНТV01	Гидрораспределитель М4-4130-20/ 3М4-15РНТV01
13	0602-28-25-01-20СБК	Угольник
13	0602-28-25-01СБК	Угольник
14	0602-28-136К	Шайба специальная
15	0602-28-137К 0602-28-137-20К	Штуцер ввертной Штуцер ввертной
16	0602-28-25СБК	Угольник Угольник
17	28 0230-20	Болт М10-6gх25 ГОСТ 7796-70
17	280230	Болт М10-6gх25 ГОСТ 7796-70
18	Шайба 10 ОТ	Шайба 10 ОТ
19	Болт М12-6gx25	Болт М12-6gx25
20	0901-26-25-20СП(SP)	Клапан
20	0901-26-25СБ	Клапан
21	008-010-14-2-51-1668	Кольцо
22	1101-26-82-20СП(SP)	Фильтр
22	1101-26-82СБ	Фильтр
23	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
24	0901-26-23	Планка
24	0901-26-23-20	Планка
25	0901-26-19-01-20СБ	Кронштейн
25	0901-26-19-01СБ	Кронштейн
26	Болт М12x1.25-6gx40	Болт М12x1.25-6gx40
27	1101-26-206	Заглушка
27	1101-26-206-20	Заглушка
28	1101-26-222	Шайба специальная
28	1101-26-222-20	Шайба специальная
29	1101-26-205	Заглушка
29	1101-26-205-20	Заглушка
30	024-028-25-2-51-1668	Кольцо 024-028-25-2-51-1668
31	1101-26-191	Планка
31	1101-26-191-20	Планка
32	515210	Бонка
33	28 0320-20	Болт М12х1.25-6gх20 ГОСТ 7796-70
33	280320	Болт М12х1.25-6gх20 ГОСТ 7795-70
34	1101-26-187	Переходник
34	1101-26-187-20	Переходник
35	37 5243-20	Пробка
35	375245	Пробка
36	Шайба 20 ОТ	Шайба 20 ОТ
37	007-011-25-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
38	Н.036.23.022	Контргайка
38	Н.036.23.022-01	Контргайка
39	1101-26-55-20СП(SP)	Трубопровод
39	1101-26-55СБ	Трубопровод
40	0602-28-138-20К	Бугель
40	0602-28-138К	Бугель
41	0602-28-141-20К	Бугель
41	0602-28-141К	Бугель
42	Болт М8-6gx30	Болт М8-6gx30
43	Гайка М8	Гайка М8
44	2601-28-59	Бугель
44	2601-28-59-20	Бугель
45	2601-28-60	Бугель
45	2601-28-60-20	Бугель
46	46-26-355-28-20СП(SP)	Рукав высокого давления
46	46-26-355-28СБ	Рукав высокого давления
47	0901-26-25	Заглушка
47	0901-26-25-20	Заглушка
48	5001-26-96	Скоба
48	5001-26-96-20	Скоба
49	5001-26-97	Планка
49	5001-26-97-20	Планка
50	700-40-6927	Прокладка
51	28 0515-20	Болт М16х1.5-6х25.66.029 ГОСТ 7796-70
51	280515	Болт М16х1.5-6х25.66.019 ГОСТ7796-70
52	Шайба 16 ОТ	Шайба 16 ОТ
53	0901-26-13	Штуцер ввертной
53	0901-26-13-20	Штуцер ввертной
54	0901-26-11-01	Штуцер ввертной
54	0901-26-11-01-20	Штуцер ввертной
55	Н.036.01.002	Гайка накидная
55	Н.036.01.002-01	Гайка накидная
56	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
57	3501-26-243	Заглушка
57	3501-26-243-20	Заглушка

Вкладка 9 - Заголовок: 1101-26-2СП УСТАНОВКА ГИДРОСИСТЕМЫ

Вкладка 9 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-26-2-20СП(SP)	Установка гидросистемы
	1101-26-2СБ	Установка гидросистемы
1	311102-26-514--03-20СП(SP)	Угольник
1	311102-26-514--03СБ	Угольник
2	008-010-14-2-51-1668	Кольцо
3	311102-26-514--02-20СП(SP)	Угольник
3	311102-26-514--02СБ	Угольник
4	0602-28-22-04-20СБК	Рукав
4	0602-28-22-04СБК	Рукав
5	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
6	1101-26-63-20СП(SP)	Угольник
6	1101-26-63СБ	Угольник
7	0602-28-138-20К	Бугель
7	0602-28-138К	Бугель
8	0602-28-141-20К	Бугель
8	0602-28-141К	Бугель
9	Болт М8-6gx30	Болт М8-6gx30
10	1101-26-59-20СП(SP)	Трубопровод
10	1101-26-59СБ	Трубопровод
11	1101-26-55-20СП(SP)	Трубопровод
11	1101-26-55СБ	Трубопровод
12	1101-26-77-20СП(SP)	Трубопровод
12	1101-26-77СБ	Трубопровод
13	1101-26-50-02-20СП -20SP	Трубопровод
13	1101-26-50-02СБ	Трубопровод
14	Болт М12-6gx40	Болт М12-6gx40
15	Шайба 12 ОТ	Шайба 12 ОТ
16	060-070-58-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
17	31 0210-20	Шайба 12х2 ГОСТ 11371-78
17	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
18	0602-28-105К	Бугель
19	Болт М8-6gx40	Болт М8-6gx40
20	Шайба 8Т	Шайба 8Т
21	1101-26-121-04	Рукав
21	1101-26-121-04-20	Рукав
22	1070-У-02 ПО4.435.002ТУ	Хомут стяжной червячный 1070-У-02 ПО4.435.002ТУ
23	1101-26-71-20СП(SP)	Пульт управления
23	1101-26-71СБ	Пульт управления
24	311102-26-569	Угольник поворотный Угольник поворотный
25	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
26	Н.036.23.022	Контргайка
26	Н.036.23.022-01	Контргайка
27	1101-26-75-20СП(SP)	Трубопровод
27	1101-26-75СБ	Трубопровод
28	1101-26-56-20СП(SP)	Трубопровод
28	1101-26-56СБ	Трубопровод
29	0901-26-16-20СП(SP)	Трубопровод
29	0901-26-16СБ	Трубопровод
30	Болт М8-6gx45	Болт М8-6gx45
31	020-025-30-2-51-1668	Кольцо 020-025-30-2-51-1668
32	311102-26-566	Штуцер ввертной
32	311102-26-566-20	Штуцер ввертной
33	404-26-247	Фланец
33	404-26-247-20	Фланец
34	46 0901-04	Рукав
34	46 0901-04-20	Рукав
35	1040-У-02 ПО4.435.002ТУ	Хомут стяжной червячный 1040-У-02 ПО4.435.002ТУ
36	022-028-36-2-51-1668	Кольцо 022-028-36-2-51-1668
37	Шайба 10 ОТ	Шайба 10 ОТ
38	28 0288-20	Болт М10-6gх75
38	280288	Болт М10-6gх75
39	2001-26-193	Кольцо защитное
40	0901-26-14	Фланец
40	0901-26-14-20	Фланец
41	026-032-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
42	28 0285-20	Болт М10-6gх65
42	280285	Болт М10-6gх65
43	1101-26-57-20СП(SP)	Трубопровод
43	1101-26-57СБ	Трубопровод
44	3501-26-159-20СП(SP)	Угольник
44	3501-26-159СБ	Угольник
45	0602-28-127-05-20К	Рукав
45	0602-28-127-05К	Рукав
46	1045-У-02 ПО4.435.002ТУ	Хомут стяжной червячный 1045-У-02 ПО4.435.002ТУ
47	404-26-213-24-20СП -20SP	Рукав
47	404-26-213-24СБ	Рукав
48	1101-26-60-20СП(SP)	Клапан
48	1101-26-60СБ	Клапан
49	28 0230-20	Болт М10-6gх25 ГОСТ 7796-70
49	280230	Болт М10-6gх25 ГОСТ 7796-70
50	1101-26-214	Планка
50	1101-26-214-20	Планка
51	28 0320-20	Болт М12х1.25-6gх20 ГОСТ 7796-70
51	280320	Болт М12х1.25-6gх20 ГОСТ 7795-70
52	1101-26-64-20СП(SP)	Угольник
52	1101-26-64СБ	Угольник
53	2001-26-125	Фланец
53	2001-26-125-20	Фланец
54	Болт М10-6gx30	Болт М10-6gx30
55	1101-26-73-20СП(SP)	Клапан
55	1101-26-73СБ	Клапан
56	312501-90-19-20СБ	Тройник
56	312501-90-19СБ	Тройник
57	311102-26-517--11-20СП(SP)	Рукав
57	311102-26-517-11СБ	Рукав
58	011101-97-509--08-20СП(SP)	Рукав
58	011101-97-509-08СБ	Рукав
59	311102-26-512 -01-20СП(SP)	Тройник
59	311102-26-512 -01СБ	Тройник
60	0602-28-22-13-20СБК	Рукав
60	0602-28-22-13СБК	Рукав
61	1101-26-719-20СП(SP)	Рукав
61	1101-26-719СБ	Рукав
62	0602-28-22-08-20СБК	Рукав ?8
62	0602-28-22-08СБК	Рукав ?8
63	1101-26-719-15-20СП -20SP	Рукав
63	1101-26-719-15СБ	Рукав
64	311101-26-513-20СП -20SP	Угольник
64	311101-26-513СБ	Угольник
65	0901-26-23	Планка
65	0901-26-23-20	Планка
66	Болт М12-6gx25	Болт М12-6gx25
67	1101-26-76-20СП(SP)	Клапан
67	1101-26-76СБ	Клапан
68	1101-26-212	Штуцер ввертной
68	1101-26-212-20	Штуцер ввертной
69	1101-26-224	Шайба специальная
69	1101-26-224-20	Шайба специальная
70	039-045-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
71	1101-26-223	Шайба специальная
71	1101-26-223-20	Шайба специальная
72	030-036-36-2-ИРП-1314-1	Кольцо 030-036-36-2-ИРП-1314-1
73	404-26-213-16-20СП -20SP	Рукав
73	404-26-213-16СБ	Рукав
74	311102-26-517--19-20СП(SP)	Рукав
74	311102-26-517-19СБ	Рукав
75	311102-26-514-20СП -20SP	Угольник
75	311102-26-514СБ	Угольник
76	2601-26-14-20СБ	Тройник
76	2601-26-14СБ	Тройник
77	1101-26-82-20СП(SP)	Фильтр
77	1101-26-82СБ	Фильтр
78	0901-26-24	Штуцер ввертной
78	0901-26-24-20	Штуцер ввертной
79	0602-28-136К	Шайба специальная
80	Шайба 16 ОТ	Шайба 16 ОТ
81	3502-20-4	Винт
81	3502-20-4-20	Винт
82	46-26-280	Фланец
82	46-26-280-20	Фланец
83	440005	Шайба защитная
84	042-050-46-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
85	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
86	050-060-58-2-51-1668	Кольцо 050-060-58-2-51-1668
87	1101-26-218	Фланец
87	1101-26-218-20	Фланец
88	31 0170-20	Шайба 10.01.10.0221 ГОСТ 11 371-78
88	310170	Шайба 10 ГОСТ 11371-78

Вкладка 10 - Заголовок: 1101-26-2СП УСТАНОВКА ГИДРОСИСТЕМЫ

Вкладка 10 - Описание:

№	Номер запчасти	Наименование запчасти
1	2501-15-103	Муфта
2	580307	Кольцо С34 ГОСТ 13940-86
3	0901-26-31	Фланец
3	0901-26-31-20	Фланец
4	440049	Шайба защитная
5	Болт М12-6gx40	Болт М12-6gx40
6	28 1389-20	Болт М12-6gх100
6	281389	Болт М12-6gх100
7	Шайба 12 ОТ	Шайба 12 ОТ
8	038-046-46-2-51-1668	Кольцо 038-046-46-2-51-1668
9	31 0210-20	Шайба 12х2 ГОСТ 11371-78
9	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
10	100-110-58-2-ИРП1314-1	Кольцо 100-110-58-2-ИРП1314-1
11	НШ 100А-3	Насос НШ 100А-3
11	НШ 100А-3Т	Насос НШ 100А-3Т
12	М4-4130-20/ 3М4-15РНТV01	Гидрораспределитель М4-4130-20/ 3М4-15РНТV01
13	0602-28-25-01-20СБКК	Угольник
13	0602-28-25-01СБК	Угольник
14	0602-28-136К	Шайба специальная
15	0602-28-137-20К	Штуцер ввертной
15	0602-28-137К	Штуцер ввертной
16	0602-28-25-20СБКК	Угольник
16	0602-28-25СБК	Угольник
17	28 0230-20	Болт М10-6gх25 ГОСТ 7796-70
17	280230	Болт М10-6gх25 ГОСТ 7796-70
18	Шайба 10 ОТ	Шайба 10 ОТ
19	Болт М12-6gx25	Болт М12-6gx25
20	0901-26-25-20СП(SP)	Клапан
20	0901-26-25СБ	Клапан
21	008-010-14-2-51-1668	Кольцо
22	1101-26-82-20СП(SP)	Фильтр
22	1101-26-82СБ	Фильтр
23	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
24	0901-26-23	Планка
24	0901-26-23-20	Планка
25	0901-26-19-01-20СБ	Кронштейн
25	0901-26-19-01СБ	Кронштейн
26	Болт М12x1.25-6gx40	Болт М12x1.25-6gx40
27	1101-26-206	Заглушка
27	1101-26-206-20	Заглушка
28	1101-26-191	Планка
28	1101-26-191-20	Планка
29	515210	Бонка
30	28 0320-20	Болт М12х1.25-6gх20 ГОСТ 7796-70
30	280320	Болт М12х1.25-6gх20 ГОСТ 7795-70
31	1101-26-187	Переходник
31	1101-26-187-20	Переходник
32	37 5243-20	Пробка
32	375245	Пробка
33	Шайба 20 ОТ	Шайба 20 ОТ
34	007-011-25-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
35	Н.036.23.022	Контргайка
35	Н.036.23.022-01	Контргайка
36	1101-26-55-20СП(SP)	Трубопровод
36	1101-26-55СБ	Трубопровод
37	0602-28-138-20К	Бугель
37	0602-28-138К	Бугель
38	0602-28-141-20К	Бугель
38	0602-28-141К	Бугель
39	Болт М8-6gx30	Болт М8-6gx30
40	Гайка М8	Гайка М8
41	2601-28-59	Бугель
41	2601-28-59-20	Бугель
42	2601-28-60	Бугель
42	2601-28-60-20	Бугель
43	011101-97-509--06-20СП(SP)	Рукав
43	011101-97-509-06СБ	Рукав
44	0901-26-25	Заглушка
44	0901-26-25-20	Заглушка
45	011101-97-509--07-20СП(SP)	Рукав
45	011101-97-509-07СБ	Рукав
46	5001-26-96	Скоба
46	5001-26-96-20	Скоба
47	5001-26-97	Планка
47	5001-26-97-20	Планка
48	700-40-6927	Прокладка
49	28 0515-20	Болт М16х1.5-6х25.66.029 ГОСТ 7796-70
49	280515	Болт М16х1.5-6х25.66.019 ГОСТ7796-70
50	Шайба 16 ОТ	Шайба 16 ОТ
51	1101-26-222	Шайба специальная
51	1101-26-222-20	Шайба специальная
52	0901-26-13	Штуцер ввертной
52	0901-26-13-20	Штуцер ввертной
53	024-028-25-2-51-1668	Кольцо 024-028-25-2-51-1668
54	0901-26-11-01	Штуцер ввертной
54	0901-26-11-01-20	Штуцер ввертной

Вкладка 11 - Заголовок: 1101-26-60СП КЛАПАН

Вкладка 11 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-26-60-20СП(SP)	Клапан
	1101-26-60СБ	Клапан
1	1101-26-195	Проставка
2	007-011-25-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
3	4WE6D6X/ ЕG24N9K4	Клапан 4WE6D6X/ ЕG24N9K4
4	35 0380-01	Винт
4	35 0380-01-20	Винт
5	Шайба 5	Шайба 5
6	28 0090-20	Болт
6	280090	Болт
7	Шайба 6Т	Шайба 6Т
8	440057	Заглушка
9	1101-26-197	Корпус
10	2001-26-276-01	Клапан
11	2001-26-275	Плунжер
12	2501-15-162-01	Пружина
13	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
14	37 5952-20	Пробка
14	375952	Пробка
15	022-028-36-2-51-1668	Кольцо 022-028-36-2-51-1668
16	2001-26-190	Заглушка
16	2001-26-190-20	Заглушка
17	7879-4204-01	Пробка

Вкладка 12 - Заголовок: 1101-26-708СП ГИДРОЦИЛИНДР ДИАМ. 100

Вкладка 12 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-26-708-20СП(SP)	Гидроцилиндр
	1101-26-708СБ	Гидроцилиндр
1	1501-26-624	Втулка
2	585761	Кольцо
3	1101-26-603	Поршень
4	1101-26-614	Втулка опорная
5	Е21Т-100-12-3.0	Кольцо опорно-направляющее поршневое Е21Т-100-12-3.0
6	1101-26-613	Кольцо уплотнительное
7	080-090-58-2-51-1669	Кольцо 080-090-58-2-51-1669
8	1501-26-623	Проставка
9	1101-26-615	Гайка специальная
10	026-032-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
11	46-93-607-01	Кольцо защитное
12	1501-26-507СБ	Клапан
13	1501-26-622	Заглушка
14	1501-26-622	Заглушка
15	1101-26-636	Гайка специальная
15	1101-26-636-20	Гайка специальная
16	2001-26-193	Кольцо защитное
17	022-028-36-2-51-1668	Кольцо 022-028-36-2-51-1668
18	1101-26-635	Угольник поворотный
18	1101-26-635-20	Угольник поворотный
19	1101-26-634	Болт регулировочный
19	1101-26-634-20	Болт регулировочный
20	0901-26-509-01-20СБ	Устройство перепускное
20	0901-26-509-01СБ	Устройство перепускное
21	38327	Пружина
22	440005	Шайба защитная
23	042-050-46-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
24	Болт М10-6gx70	Болт М10-6gx70
25	Шайба 10 ОТ	Шайба 10 ОТ
26	1501-26-625	Палец
27	1101-26-628	Заглушка
28	1101-26-715СБ	Корпус
29	012001-93-512-31-20СБ	Рукав высокого давления
29	012001-93-512-31СБ	Рукав высокого давления
30	2501-98-550	Кольцо защитное
31	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
32	28 0285-20	Болт М10-6gх65
32	280285	Болт М10-6gх65
33	011101-97-577	Угольник
33	011101-97-577-20	Угольник
34	Болт М10-6gx30	Болт М10-6gx30
35	1101-26-649	Крышка
36	1501-26-616-01	Скребок
37	Шплинт 6.3x71	Шплинт 6.3x71
38	30 0431-20	Гайка М30х2
38	300431	Гайка М30х2
39	31 0410-01	Шайба 30
39	31 0410-01-20	Шайба 30
40	1501-26-618	Шарнир
41	1501-26-632	Шарнир
42	1101-26-604-04	Шток
42	1101-26-604-04-20	Шток
43	1501-26-509СБ	Палец
44	Болт М12x1.5-6gx35	Болт М12x1.5-6gx35
45	Шайба 12 ОТ	Шайба 12 ОТ
46	Е22Т-063-30-2.5	Кольцо опорно-направляющее штоковое Е22Т-063-30-2.5
47	1101-26-610	Кольцо защитное
48	094-100-36-2-51-1668	Кольцо 094-100-36-2-51-1668
49	28 0561-20	Болт 3M16x1.5-6gx70
49	280561	Болт 3M16x1.5-6gx70
50	Шайба 16 ОТ	Шайба 16 ОТ
51	2501-26-301	Планка
51	2501-26-301-20	Планка
52	2501-26-300	Скоба
52	2501-26-300-20	Скоба
53	40 0354-05	Втулка
54	28 0515-20	Болт М16х1.5-6х25.66.029 ГОСТ 7796-70
54	280515	Болт М16х1.5-6х25.66.019 ГОСТ7796-70
55	31 0270-20	Шайба 16.0Т.10.0221 ГОСТ 11371-78
55	310270	Шайба 16 ГОСТ 11371-78
56	Е01-063-12	Уплотнение штоковое Е01-063-12
57	312001-26-109-01	Кольцо уплотнительное
58	070-080-58-2-51-1668	Кольцо 070-080-58-2-51-1668
59	Е50-А-063-12	Грязесъемник Е50-А-063-12
60	2501-93-506-04СБ	Грязесъемник 3-d

Вкладка 13 - Заголовок: 1101-26-71СП/-01СП ПУЛЬТ УПРАВЛЕНИЯ

Вкладка 13 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-26-71-01-20СП -20SP	Пульт управления
	1101-26-71-01СБ	Пульт управления
	1101-26-71-20СП(SP)	Пульт управления
	1101-26-71СБ	Пульт управления
1	008-010-14-2-51-1668	Кольцо
2	311102-26-517--22-20СП(SP)	Рукав
2	311102-26-517-22СБ	Рукав
3	0602-28-136К	Шайба специальная
4	0901-26-24	Штуцер ввертной
4	0901-26-24-20	Штуцер ввертной
5	1106-10-146-20СП(SP)	Блок управления
5	1106-10-146СБ	Блок управления
6	311102-26-514-02-20СП(SP)	Угольник
6	311102-26-514-02СБ	Угольник
7	В-2ТН6L06-10/МО1	Клапан В-2ТН6L06-10/МО1
8	Винт ВМ8-6x18	Винт ВМ8-6x18
9	Шайба 8Т	Шайба 8Т
10	Винт ВМ6-6x16	Винт ВМ6-6x16
11	311102-26-509-20СП -20SP	Тройник
11	311102-26-509СБ	Тройник
12	311102-26-517--12-20СП(SP)	Рукав
12	311102-26-517-12СБ	Рукав
13	311102-26-517--14-20СП(SP)	Рукав
13	311102-26-517-14СБ	Рукав
14	0901-24-60	Основание
14	0901-24-60-20	Основание
15	311102-26-517--03-20СП(SP)	Рукав
15	311102-26-517-03СБ	Рукав
16	1101-21-225	Пластина
16	1101-21-225-20	Пластина
17	700-40-3141	Кольцо
18	Винт ВМ6-6gx12	Винт ВМ6-6gx12
19	Шайба 6Т	Шайба 6Т

Вкладка 14 - Заголовок: 1101-26-71СП/-01СП ПУЛЬТ УПРАВЛЕНИЯ

Вкладка 14 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-26-71-01-20СП -20SP	Пульт управления
	1101-26-71-01СБ	Пульт управления
	1101-26-71-20СП(SP)	Пульт управления
	1101-26-71СБ	Пульт управления
1	008-010-14-2-51-1668	Кольцо
2	311102-26-517--22-20СП(SP)	Рукав
2	311102-26-517-22СБ	Рукав
3	0602-28-136К	Шайба специальная
4	0901-26-24	Штуцер ввертной
4	0901-26-24-20	Штуцер ввертной
5	1106-10-146-20СП(SP)	Блок управления
5	1106-10-146СБ	Блок управления
6	311102-26-514-02-20СП(SP)	Угольник
6	311102-26-514-02СБ	Угольник
7	В-2ТН6L06-10/МО1	Клапан В-2ТН6L06-10/МО1
8	Винт ВМ8-6x18	Винт ВМ8-6x18
9	Шайба 8Т	Шайба 8Т
10	Винт ВМ6-6x16	Винт ВМ6-6x16
11	311102-26-509-20СП -20SP	Тройник
11	311102-26-509СБ	Тройник
12	311102-26-517--12-20СП(SP)	Рукав
12	311102-26-517-12СБ	Рукав
13	311102-26-517--14-20СП(SP)	Рукав
13	311102-26-517-14СБ	Рукав
14	0901-24-60	Основание
14	0901-24-60-20	Основание
15	311102-26-517--03-20СП(SP)	Рукав
15	311102-26-517-03СБ	Рукав
16	1101-21-225	Пластина
16	1101-21-225-20	Пластина
17	700-40-3141	Кольцо
18	Винт ВМ6-6gx12	Винт ВМ6-6gx12
19	Шайба 6Т	Шайба 6Т

Вкладка 15 - Заголовок: 1101-26-74СП ПУЛЬТ УПРАВЛЕНИЯ

Вкладка 15 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-26-74-20СП(SP)	Пульт управления
	1101-26-74СБ	Пульт управления
1	008-010-14-2-51	Кольцо 008-010-14-2-51
2	311102-26-517--22-20СП(SP)	Рукав
2	311102-26-517-22СБ	Рукав
3	0602-28-136К	Шайба специальная
4	0901-26-24	Штуцер ввертной
4	0901-26-24-20	Штуцер ввертной
5	1106-10-146-20СП(SP)	Блок управления
5	1106-10-146СБ	Блок управления
6	В-2ТН6L06-10/МО1	Клапан В-2ТН6L06-10/МО1
7	Винт ВМ8-6gx18	Винт ВМ8-6gx18
8	Шайба 8Т	Шайба 8Т
9	Винт В.М6-6gx16	Винт В.М6-6gx16
10	311102-26-514--02-20СП(SP)	Угольник
10	311102-26-514--02СБ	Угольник
11	311102-26-509-20СП -20SP	Тройник
11	311102-26-509СБ	Тройник
12	311102-26-517--12-20СП(SP)	Рукав
12	311102-26-517-12СБ	Рукав
13	311102-26-517--14-20СП(SP)	Рукав
13	311102-26-517-14СБ	Рукав
14	1101-26-231	Заглушка
14	1101-26-231-20	Заглушка
15	311102-26-517--08-20СП(SP)	Рукав
15	311102-26-517-08СБ	Рукав
16	311102-26-517--35-20СП(SP)	Рукав
16	311102-26-517-35СБ	Рукав
17	0901-24-60	Основание
17	0901-24-60-20	Основание
18	311102-26-517--41-20СП(SP)	Рукав
18	311102-26-517-41СБ	Рукав
19	700-40-3141	Кольцо
20	1101-26-225	Пластина
20	1101-26-225-20	Пластина
21	Винт ВМ6-6gx12	Винт ВМ6-6gx12
22	Шайба 6Т	Шайба 6Т

Вкладка 16 - Заголовок: 311102-26-39СП КЛАПАН

Вкладка 16 - Описание:

№	Номер запчасти	Наименование запчасти
	311102-26-39-20СП(SP)	Клапан
	311102-26-39СБ	Клапан
1	37 5245-20	Пробка
1	375245	Пробка
2	007-011-25-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
3	440057	Заглушка
4	28 0361-01	Болт М12-6gx45
4	28 0361-01-20	Болт М12-6gx45
5	Шайба 12 ОТ	Шайба 12 ОТ
6	2501-26-294	Заглушка
7	5001-26-78	Штуцер ввертной
7	5001-26-78-20	Штуцер ввертной
8	310120	Шайба 6.01.08кп.019 ГОСТ 6958-78
9	311102-26-30	Направляющая
9	311102-26-30-20	Направляющая
10	38 5120-01	Пружина
11	311102-26-22	Золотник
12	Б10-100	Шарик ГОСТ 3722-81
13	311102-26-29	Корпус
14	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
15	37 5625-20	Пробка
15	375625	Пробка
16	3501-26-65-20СП(SP)	Пилот управления
16	3501-26-65СБ	Пилот управления
17	014-018-25-2-51-1668	Кольцо 014-018-25-2-51-1668

Вкладка 17 - Заголовок: 3501-26-65СП ПИЛОТ УПРАВЛЕНИЯ

Вкладка 17 - Описание:

№	Номер запчасти	Наименование запчасти
	3501-26-65-20СП(SP)	Пилот управления
	3501-26-65СБ	Пилот управления
1	Шайба 4	Шайба 4
2	КВМ36М-ААГ-Г24-01-УХЛ1	Привод КВМ36М-ААГ-Г24-01-УХЛ1
3	1146-26-8	Переходник
3	1146-26-8-20	Переходник
4	027-032-30-2-51-1668	Кольцо 027-032-30-2-51-1668
5	41 5316-20	Контргайка
5	415316	Контргайка
6	3501-26-257	Золотник пилота
7	3501-26-256	Корпус пилота
7	3501-26-256-20	Корпус пилота
8	38 5092-01	Пружина
9	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
10	37 5321-20	Пробка
10	375321	Пробка
11	Пломба 10/6.5	Пломба 10/6.5
12	0.8-0-С	Проволока 0.8-0-С
13	022-026-25-2-51-1668	Кольцо 022-026-25-2-51-1668

Характеристики

Вкладка 1 - Заголовок: 1101-12-100СП БУСТЕР

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-12-100СБ	Бустер
1	1101-12-6	Корпус
2	2501-12-181-32	Кольцо уплотнительное
3	1101-12-10	Поршень
4	1101-12-33	Тарелка
5	1101-12-32	Кольцо
6	2501-12-181-34	Кольцо уплотнительное
7	1101-12-31	Кольцо

Вкладка 2 - Заголовок: 1101-12-101СП ВОДИЛО

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-12-101СБ	Водило
1	Б6-200	Шарик Б6-200
2	5-1000917Л	Подшипник 5-1000917Л
3	700-58-2092	Кольцо С120 ГОСТ 13941-86
4	1101-12-26	Ось
5	1101-12-111СБ	Штифт
6	312001-90-36	Кольцо упорное
7	F229.230.1	Подшипник F229.230.1
8	1101-12-25	Сателлит
9	1101-12-7	Водило

Вкладка 3 - Заголовок: 1101-12-103СП ВОДИЛО

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-12-103СБ	Водило
1	1101-12-9	Водило
2	1101-12-28	Ось
3	312001-90-36	Кольцо упорное
4	1101-12-25	Сателлит
5	F229.230.1	Подшипник F229.230.1
6	1101-12-111СБ	Штифт

Вкладка 4 - Заголовок: 1101-12-105СП ВОДИЛО

Вкладка 4 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-12-105СБ	Водило
1	1101-12-27	Ось
2	F229.230.1	Подшипник F229.230.1
3	1101-12-25	Сателлит
4	1101-12-111СБ	Штифт
5	312001-90-36	Кольцо упорное
6	1101-12-72	Водило

Характеристики

Вкладка 1 - Заголовок: 0901-15-2СП БЛОК УПРАВЛЕНИЯ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	0901-15-2-20СП(SP)	Блок управления
	0901-15-2СБ	Блок управления
1	37 5331-20	Пробка
1	375331	Пробка
2	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
3	Гайка М8	Гайка М8
4	450 0338-20	Прокладка
4	4500338	Прокладка
5	0901-15-8	Крышка
6	Болт М8-6gx75	Болт М8-6gx75
7	Болт М8-6gx25	Болт М8-6gx25
8	Шайба 8Т	Шайба 8Т
9	0901-15-6	Крышка
10	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
11	370260	Пробка 3-кг1/4
12	38 5285-01	Пружина
13	0901-15-2	Золотник
14	0901-15-1	Корпус
14	0901-15-1-20	Корпус
15	0901-15-3	Корпус
16	385126-01	Пружина
17	0901-15-4	Клапан
18	Болт М8-6gx35	Болт М8-6gx35
19	022-026-25-2-51-1668	Кольцо 022-026-25-2-51-1668
20	Винт М4x63	Винт М4x63
21	Шайба 4	Шайба 4
22	КВМ 36М-ААГ-Г24-03УХЛ1	Привод КВМ 36М-ААГ-Г24-03УХЛ1
23	0901-15-7	Крышка

Вкладка 2 - Заголовок: 0901-15-3СП КЛАПАН

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	0901-15-3-20СП(SP)	Клапан
	0901-15-3СБ	Клапан
1	Болт М8-6gx25	Болт М8-6gx25
2	Шайба 8Т	Шайба 8Т
3	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
4	0901-15-30	Корпус
4	0901-15-30-20	Корпус
5	0901-15-31	Золотник
6	315204	Шайба
7	375321	Пробка
8	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
9	38 5365-01	Пружина
10	0901-15-32	Крышка
11	450339	Прокладка
12	Болт М8-6gx70	Болт М8-6gx70
13	Гайка М8	Гайка М8
14	0901-15-34	Крышка
15	0901-15-21-01	Крышка

Вкладка 3 - Заголовок: 0901-15-4СП/-01СП КЛАПАН

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
	0901-15-4-01-20СП(SP)	Клапан
	0901-15-4-01СБ	Клапан
	0901-15-4-20СП(SP)	Клапан
	0901-15-4СБ	Клапан
1	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
2	37 5331-20	Пробка
2	375331	Пробка
3	Гайка М12	Гайка М12
4	450281	Прокладка
5	312001-15-11	Крышка
6	Болт М12-6gx90	Болт М12-6gx90
7	0901-15-49	Крышка
8	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
9	0901-15-46	Золотник
10	Болт М8-6gx25	Болт М8-6gx25
11	Шайба 8Т	Шайба 8Т
12	0901-15-47	Золотник
13	021-027-36-2-51-1668	Кольцо 021-027-36-2-51-1668
14	Н.036.23.072	Контргайка
15	Н.036.23.091	Угольник ввертной
15	Н.036.23.091-01	Угольник ввертной
16	2501-26-295	Заглушка
17	38 5365-01	Пружина
18	024-028-25-2-51-1668	Кольцо 024-028-25-2-51-1668
19	0602-15-150-02К	Дроссель
20	0901-15-52	Кольцо
21	38 5285-01	Пружина
22	1501-15-46	Клапан
23	315204	Шайба
24	0901-15-55	Втулка
25	0901-15-54	Пробка
25	0901-15-54-20	Пробка
26	0602-15-150-01К	Дроссель
27	0901-15-45	Корпус
27	0901-15-45-20	Корпус
28	37 5714-20	Пробка
28	375714	Пробка
29	415235	Угольник ввертной
30	2501-26-294	Заглушка

Характеристики

Установка прицепного устройства Четра Т-11.01К

Вкладка 1 - Заголовок: 1101-51-1СП УСТАНОВКА ПРИЦЕПНОГО УСТРОЙСТВА

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	1101-51-1СБ	Установка прицепного устройства
1	1101-51-12-20СБ	Тяга
1	1101-51-12СБ	Тяга
2	1101-51-11-20СБ	Балка
2	1101-51-11СБ	Балка
3	28 0520-20	Болт М16х1.5-6gх30 ГОСТ 7796-70
3	280520	Болт М16х1.5-6gх30.109.40Х.019 ГОСТ 7796-70
4	Шайба 16 ОТ	Шайба 16 ОТ
5	2501-51-19	Планка
6	312001-51-14-20СБ	Палец
6	312001-51-14СБ	Палец

Вкладка 2 - Заголовок: 1101-51-1СП УСТАНОВКА ПРИЦЕПНОГО УСТРОЙСТВА

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
1	312001-51-18	Планка
1	312001-51-18-20	Планка
2	Болт М12-6gx20	Болт М12-6gx20
3	Шайба 12 ОТ	Шайба 12 ОТ
4	312001-51-17-01	Палец
4	312001-51-17-01-20	Палец
5	Болт М12-6gx25	Болт М12-6gx25
6	011101-97-2	Планка
6	011101-97-2-20	Планка
7	1101-51-10СБ	Палец
8	1101-51-10-01СБ	Палец

Характеристики

Оборудование рыхлительное Четра Т-11.01К

Вкладка 1 - Заголовок: 011101-97-120СП ЗУБ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	011101-97-120-20СП -20SP	Зуб
	011101-97-120СБ	Зуб
1	011101-97-160-20СП -20SP	Наконечник
1	011101-97-160СБ	Наконечник
2	011101-97-170-20СП -20SP	Стойка
2	011101-97-170СБ	Стойка
3	46-98-184	Кольцо
3	46-98-185-20	Кольцо
4	011101-97-126	Палец

Вкладка 2 - Заголовок: 011101-97-2-02СП ОБОРУДОВАНИЕ РЫХЛИТЕЛЬНОЕ

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
1	011101-97-100-20СП -20SP	Тяга верхняя
1	011101-97-100СБ	Тяга верхняя
2	011101-97-100--01-20СП(SP)	Тяга верхняя
2	011101-97-100-01СБ	Тяга верхняя
3	011101-97-1	Палец
4	33 5900-01	Шплинт
5	011101-97-2	Планка
5	011101-97-2-20	Планка
6	Болт М12-6gx25	Болт М12-6gx25
7	Шайба 12 ОТ	Шайба 12 ОТ
8	1.2Кд6хр	Масленка 1.2Кд6хр
8	1.2Ц6хр	Масленка 1.2Ц6хр
9	011101-97-7-01	Кольцо
10	011101-97-10-06СБ	Палец

Вкладка 3 - Заголовок: 011101-97-2-02СП ОБОРУДОВАНИЕ РЫХЛИТЕЛЬНОЕ

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
1	011101-97-8	Кольцо
2	011101-97-4	Палец
3	011101-97-5	Кольцо
4	011101-97-6-01	Кольцо
5	58 0550-01	Кольцо С55Ц9хр
6	1.2Ц6хр	Масленка 1.2Ц6хр
7	011101-97-2	Планка
7	011101-97-2-20	Планка
8	1.2Кд6хр	Масленка 1.2Кд6хр
8	Болт М12-6gx25	Болт М12-6gx25
9	Шайба 12 ОТ	Шайба 12 ОТ
10	011101-97-10-01СБ	Палец
11	011101-97-10-07СБ	Палец

Вкладка 4 - Заголовок: 011101-97-2-02СП ОБОРУДОВАНИЕ РЫХЛИТЕЛЬНОЕ

Вкладка 4 - Описание:

№	Номер запчасти	Наименование запчасти
1	011101-97-8	Кольцо
2	011101-97-4	Палец
3	011101-97-5	Кольцо
4	011101-97-6-01	Кольцо
5	58 0550-01	Кольцо С55Ц9хр
6	1.2Ц6хр	Масленка 1.2Ц6хр
7	011101-97-2	Планка
7	011101-97-2-20	Планка
8	1.2Кд6хр	Масленка 1.2Кд6хр
8	Болт М12-6gx25	Болт М12-6gx25
9	Шайба 12 ОТ	Шайба 12 ОТ
10	011101-97-10-01СБ	Палец
11	011101-97-10-07СБ	Палец

Вкладка 5 - Заголовок: 011101-97-508СП ГИДРОСИСТЕМА РЫХЛИТЕЛЬНОГО ОБОРУДОВАНИЯ

Вкладка 5 - Описание:

№	Номер запчасти	Наименование запчасти
	011101-97-508-20СП -20SP	Гидросистема рыхлительного оборудования
	011101-97-508СБ	Гидросистема рыхлительного оборудования
1	2501-98-501	Бугель
1	2501-98-501-20	Бугель
2	Болт М8-6gx45	Болт М8-6gx45
3	Шайба 8Т	Шайба 8Т
4	011101-97-572-20СП -20SP	Трубопровод
4	011101-97-572СБ	Трубопровод
5	011101-97-543-03-20СП(SP)	Гидроцилиндр диам. 100
5	011101-97-543-03СБ	Гидроцилиндр диам. 100
6	011101-97-573-20СП -20SP	Трубопровод
6	011101-97-573СБ	Трубопровод
7	28 0285-20	Болт М10-6gх65
7	280285	Болт М10-6gх65
8	Шайба 10 ОТ	Шайба 10 ОТ
9	011101-97-577	Угольник
9	011101-97-577-20	Угольник
10	2501-98-550	Кольцо защитное
11	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
12	Болт М10-6gx30	Болт М10-6gx30
13	46-26-355-01-20СП -20SP	Рукав высокого давления диам.16 армированный
13	46-26-355-01СБ	Рукав высокого давления
14	011101-97-575-20СП -20SP	Трубопровод
14	011101-97-575СБ	Трубопровод
15	011101-97-543--04-20СПSP)	Гидроцилиндр диам. 100
15	011101-97-543-04СБ	Гидроцилиндр диам. 100

Вкладка 6 - Заголовок: 011101-97-508СП ГИДРОСИСТЕМА РЫХЛИТЕЛЬНОГО ОБОРУДОВАНИЯ

Вкладка 6 - Описание:

№	Номер запчасти	Наименование запчасти
1	2601-28-59	Бугель
1	2601-28-59-20	Бугель
2	2601-26-60-20	Бугель
2	2601-28-60	Бугель
3	Болт М12x1.25-6gx55	Болт М12x1.25-6gx55
4	Шайба 12 ОТ	Шайба 12 ОТ
5	28 0342-20	Болт М12х1.25-6gх30.109.40Х.029 ГОСТ 7796-70
5	280342	Болт М12х1.25-6gх30.109.40Х.019 ГОСТ 7796-70
6	011101-97-594	Пластина
6	011101-97-594-20	Пластина

Вкладка 7 - Заголовок: 011101-97-543-03СП ГИДРОЦИЛИНДР

Вкладка 7 - Описание:

№	Номер запчасти	Наименование запчасти
	011101-97-543-03-20СП(SP)	Гидроцилиндр диам. 100
	011101-97-543-03СБ	Гидроцилиндр диам. 100
1	28 0285-20	Болт М10-6gх65
1	280285	Болт М10-6gх65
2	Шайба 10 ОТ	Шайба 10 ОТ
3	1101-26-603	Поршень
4	440005	Шайба защитная
5	042-050-46-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
6	28 0575-20	Болт М16х1.5-6gх120 ГОСТ 7795-70
6	280575	Болт М16х1.5-6gх120 ГОСТ 7795-70
7	28 0561-20	Болт 3M16x1.5-6gx70
7	280561	Болт 3M16x1.5-6gx70
8	Шайба 16 ОТ	Шайба 16 ОТ
9	Кольцо	Кольцо
10	58 0680-10	Кольцо С85
10	58 0680-20	Кольцо С85
11	ШС55	Подшипник ШС55
12	Болт М12x1.25-6gx35	Болт М12x1.25-6gx35
13	Шайба 12 ОТ	Шайба 12 ОТ
14	1501-26-616	Скребок
15	1101-26-620	Крышка
16	1101-26-632	Крышка
17	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
18	2501-98-550	Кольцо защитное
19	Болт М10-6gx30	Болт М10-6gx30
20	011101-97-577	Угольник
20	011101-97-577-20	Угольник
21	46-21-884	Колпачок
22	1101-26-610	Кольцо защитное
23	094-100-36-2-51-1668	Кольцо 094-100-36-2-51-1668
24	011101-97-545--02СБ	Корпус
25	011101-97-563-04	Шток
25	011101-97-563-04-20	Шток
26	1101-26-614	Втулка опорная
27	Е21Т-100-12-3.0	Кольцо опорно-направляющее поршневое Е21Т-100-12-3.0
28	1101-26-613	Кольцо уплотнительное
29	080-090-58-2-5-1668	Кольцо 080-090-58-2-5-1668
30	1101-26-615	Гайка специальная
31	2501-26-150	Заглушка
31	2501-26-150-20	Заглушка
32	312001-26-109-01	Кольцо уплотнительное
33	Е01-063-12	Уплотнение штоковое Е01-063-12
34	070-080-58-2-51-1668	Кольцо 070-080-58-2-51-1668
35	2501-93-506-04СБ	Грязесъемник 3-d

Вкладка 8 - Заголовок: 011101-98-1-02СП ОБОРУДОВАНИЕ РЫХЛИТЕЛЬНОЕ

Вкладка 8 - Описание:

№	Номер запчасти	Наименование запчасти
	011101-98-1-02-20СБ	Оборудование рыхлительное
	011101-98-1-02СБ	Оборудование рыхлительное
1	011101-97-508-20СП -20SP	Гидросистема рыхлительного оборудования
1	011101-97-508СБ	Гидросистема рыхлительного оборудования
2	011101-97-100-20СП -20SP	Тяга верхняя
2	011101-97-100СБ	Тяга верхняя
3	011101-98-60-20СБ	Балка
3	011101-98-60СБ	Балка
4	011101-98-120-20СБ	Зуб
4	011101-98-120СБ	Зуб
5	011101-97-50-20СП -20SP	Тяга
5	011101-97-50СБ	Тяга
6	011101-97-8	Кольцо
7	011101-97-4	Палец
8	011101-97-5	Кольцо
9	011101-97-6-01	Кольцо
10	58 0550-01	Кольцо С55Ц9хр
11	1.2Кд6хр	Масленка 1.2Кд6хр
11	1.2Ц6хр	Масленка 1.2Ц6хр
12	011101-97-2	Планка
12	011101-97-2-20	Планка
13	Болт М12-6gx25	Болт М12-6gx25
14	Шайба 12 ОТ	Шайба 12 ОТ
15	011101-97-10-01СБ	Палец

Вкладка 9 - Заголовок: 011101-98-1-02СП ОБОРУДОВАНИЕ РЫХЛИТЕЛЬНОЕ

Вкладка 9 - Описание:

№	Номер запчасти	Наименование запчасти
	011101-98-1-02-20СБ	Оборудование рыхлительное
	011101-98-1-02СБ	Оборудование рыхлительное
1	011101-97-508-20СП -20SP	Гидросистема рыхлительного оборудования
1	011101-97-508СБ	Гидросистема рыхлительного оборудования
2	011101-97-100-20СП -20SP	Тяга верхняя
2	011101-97-100СБ	Тяга верхняя
3	011101-98-60-20СБ	Балка
3	011101-98-60СБ	Балка
4	011101-98-120-20СБ	Зуб
4	011101-98-120СБ	Зуб
5	011101-97-50-20СП -20SP	Тяга
5	011101-97-50СБ	Тяга
6	011101-97-8	Кольцо
7	011101-97-4	Палец
8	011101-97-5	Кольцо
9	011101-97-6-01	Кольцо
10	58 0550-01	Кольцо С55Ц9хр
11	1.2Кд6хр	Масленка 1.2Кд6хр
11	1.2Ц6хр	Масленка 1.2Ц6хр
12	011101-97-2	Планка
12	011101-97-2-20	Планка
13	Болт М12-6gx25	Болт М12-6gx25
14	Шайба 12 ОТ	Шайба 12 ОТ
15	011101-97-10-01СБ	Палец

Вкладка 10 - Заголовок: 011501-93-180-01СП РАСКОС ВИНТОВОЙ

Вкладка 10 - Описание:

№	Номер запчасти	Наименование запчасти
	011501-93-180-01-20СП(SP)	Раскос винтовой
	011501-93-180-01СБ	Раскос винтовой
1	700-58-2278-10	Кольцо С90
1	700-58-2278-20	Кольцо С90
2	ШСЛ60	Подшипник ШСЛ60
3	011501-93-121	Винт
3	011501-93-121-20	Винт
4	1.2кд6хр	Масленка 1.2кд6хр
4	1.2Ц6	Масленка 1.2Ц6
5	011501-93-260--01-20СП(SP)	Корпус
5	011501-93-260-01СБ	Корпус
6	011501-93-200-20СП -20SP	Винт
6	011501-93-200СБ	Винт

Характеристики

Бульдозерное оборудование Четра Т-11.01К

Вкладка 1 - Заголовок: 011101-93-22СП ОТВАЛ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	011101-93-22-20СП(SP)	Отвал
	011101-93-22СБ	Отвал
1	011501-93-21	Нож угловой
1	011501-93-21-20	Нож угловой
2	011101-93-33-20СП -20SP	Отвал
2	011101-93-33СБ	Отвал
3	011501-93-22-03	Нож средний
3	011501-93-22-03-20	Нож средний
4	011501-93-23	Нож средний
4	011501-93-23-20	Нож средний
5	011501-93-22-01	Нож средний
5	011501-93-22-01-20	Нож средний
6	011501-93-21-01	Нож угловой
6	011501-93-21-01-20	Нож угловой
7	1101-11-19-20СП(SP)	Опора
7	1101-11-19СБ	Опора
8	315317	Шайба
9	28 0724-20	Болт M20-6gx50
9	280724	Болт M20-6gx50
10	28 0725-20	Болт М20х1.5-6gх50.109.40Х.029 ГОСТ 7796-70
10	280725	Болт М20х1.5-6gх50 ГОСТ 7796-70
11	011501-93-11	Нож
11	011501-93-11-20	Нож
12	011501-93-25	Сухарь
13	28 0720-20	Болт М20х1.5-6gх40.109.40Х.029
13	280720	Болт М20х1.5-6gх40.109.40Х.019

Вкладка 2 - Заголовок: 011101-93-290СП ТЯГА ПОПЕРЕЧНАЯ

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
	011101-93-290-20СП -20SP	Тяга поперечная
	011101-93-290СБ	Тяга поперечная
1	011101-93-163	Планка
2	011101-93-166	Полка
3	011101-93-165	Уголок
4	011101-93-26	Труба
5	011101-93-170-20СП -20SP	Опора
5	011101-93-170СБ	Опора

Вкладка 3 - Заголовок: 011101-93-3СП ОБОРУДОВАНИЕ БУЛЬДОЗЕРНОЕ ПОЛУСФЕРИЧЕСКОЕ

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
	011101-93-3-20СП(SP)	Оборудование бульдозерное полусферическое
	011101-93-3СБ	Оборудование бульдозерное полусферическое
1	011101-93-22-20СП(SP)	Отвал
1	011101-93-22СБ	Отвал
2	011101-93-550-20СП -20SP	Гидросистема бульдозерного оборудования
2	011101-93-550СБ	Гидросистема бульдозерного оборудования
3	011101-93-290-20СП -20SP	Тяга поперечная
3	011101-93-290СБ	Тяга поперечная
4	011501-93-180-01-20СП(SP)	Раскос винтовой
4	011501-93-180-01СБ	Раскос винтовой
5	011101-93-200-20СП -20SP	Брус толкающий
5	011101-93-200СБ	Брус толкающий
6	011101-93-200--01-20СП(SP)	Брус толкающий
6	011101-93-200-01СБ	Брус толкающий
7	011101-93-180-20СП -20SP	Опора
7	011101-93-180СБ	Опора
8	28 0927-20	Болт
8	280927	Болт
9	2501-93-4	Шайба
9	2501-93-4-20	Шайба

Вкладка 4 - Заголовок: 011101-93-3СП ОБОРУДОВАНИЕ БУЛЬДОЗЕРНОЕ ПОЛУСФЕРИЧЕСКОЕ

Вкладка 4 - Описание:

№	Номер запчасти	Наименование запчасти
1	211112-93-1	Палец
2	011501-93-5	Ригель
3	Болт М12-6gx30	Болт М12-6gx30
4	Шайба 12	Шайба 12
5	211112-93-2	Ось
6	211112-93-3	Крестовина
6	211112-93-3-20	Крестовина
7	011501-93-1	Палец
8	011501-93-2	Кольцо
9	1.2Кд6Хр	Масленка 1.2Кд6Хр
9	1.2Ц6Хр	Масленка 1.2Ц6Хр
10	011101-93-2	Заглушка
11	1501-26-509СБ	Палец
12	30 0431-20	Гайка М30х2
12	300431	Гайка М30х2
13	31 0410-01	Шайба 30
13	31 0410-01-20	Шайба 30
14	Шплинт 6.3x71	Шплинт 6.3x71

Вкладка 5 - Заголовок: 011101-93-550-01СП ГИДРОСИСТЕМА БУЛЬДОЗЕРНОГО ОБОРУДОВАНИЯ

Вкладка 5 - Описание:

№	Номер запчасти	Наименование запчасти
	011101-93-550--01СБ	Гидросистема бульдозерного оборудования
	0111101-93-550--01-20СБ	Гидросистема бульдозерного оборудования
1	46-26-314-20СП(SP)	Угольник
1	46-26-314СБ	Угольник
2	012001-93-512--05-20СБ	Рукав высокого давления диам. 16 армированный
2	012001-93-512--05СБ	Рукав высокого давления диам. 16 армированный
3	012001-93-512--04-20СБ	Рукав высокого давления диам. 16 армированный
3	012001-93-512--04СБ	Рукав высокого давления диам. 16 армированный
4	011101-93-570-20СП -20SP	Трубопровод
4	011101-93-570СБ	Трубопровод
5	011101-93-570--01-20СП(SP)	Трубопровод
5	011101-93-570--01СБ	Трубопровод
6	011101-93-534	Пластина
6	011101-93-534-20	Пластина
7	28 0535-20	Болт М16х1.25-6gх38.109.40Х.029 ГОСТ 7796-70
7	280535	Болт М16х1.25-6gх38.109.40Х.019 ГОСТ 7796-70
8	Шайба 16 ОТ	Шайба 16 ОТ
9	31 5280-20	Шайба
9	315280	Шайба
10	011101-93-561--01-20СП(SP)	Гидрораскос диам. 140
10	011101-93-561--01СБ	Гидрораскос диам. 140
11	011101-93-566-20СП -20SP	Кожух
11	011101-93-566СБ	Кожух
12	Болт М16x1.5-6gx35	Болт М16x1.5-6gx35
13	011101-93-518	Планка
13	011101-93-518-20	Планка
14	28 0364-20	Болт M12-6gx50
14	280364	Болт M12-6gx50
15	Шайба 12 ОТ	Шайба 12 ОТ
16	400354-02	Втулка

Вкладка 6 - Заголовок: 011101-93-550СП ГИДРОСИСТЕМА БУЛЬДОЗЕРНОГО ОБОРУДОВАНИЯ

Вкладка 6 - Описание:

№	Номер запчасти	Наименование запчасти
	011101-93-550СБ	Гидросистема бульдозерного оборудования
	0111101-93-550-20СБ	Гидросистема бульдозерного оборудования
1	46-26-314-20СП(SP)	Угольник
1	46-26-314СБ	Угольник
2	012001-93-512--05-20СБ	Рукав высокого давления диам. 16 армированный
2	012001-93-512--05СБ	Рукав высокого давления диам. 16 армированный
3	012001-93-512--04-20СБ	Рукав высокого давления диам. 16 армированный
3	012001-93-512--04СБ	Рукав высокого давления диам. 16 армированный
4	011101-93-570-20СП -20SP	Трубопровод
4	011101-93-570СБ	Трубопровод
5	011101-93-570--01-20СП(SP)	Трубопровод
5	011101-93-570--01СБ	Трубопровод
6	011101-93-534	Пластина
6	011101-93-534-20	Пластина
7	28 0535-20	Болт М16х1.25-6gх38.109.40Х.029 ГОСТ 7796-70
7	280535	Болт М16х1.25-6gх38.109.40Х.019 ГОСТ 7796-70
8	Шайба 16 ОТ	Шайба 16 ОТ
9	31 5280-20	Шайба
9	315280	Шайба
10	011101-93-561--02-20СП(SP)	Гидрораскос диам.140
10	011101-93-561--02СБ	Гидрораскос диам.140
11	011101-93-566--01-20СП(SP)	Кожух
11	011101-93-566--01СБ	Кожух
12	Болт М16x1.5-6gx35	Болт М16x1.5-6gx35
13	011101-93-518	Планка
13	011101-93-518-20	Планка
14	28 0364-20	Болт M12-6gx50
14	280364	Болт M12-6gx50
15	Шайба 12 ОТ	Шайба 12 ОТ
16	400354-02	Втулка

Вкладка 7 - Заголовок: 011101-93-560СП ГИДРОЗАМОК

Вкладка 7 - Описание:

№	Номер запчасти	Наименование запчасти
	011101-93-560-20СП -20SP	Гидрозамок
	011101-93-560СБ	Гидрозамок
1	385285	Пружина
2	026-032-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
3	46-93-607-01	Кольцо защитное
4	Н.036.04.011	Штуцер ввертной
4	Н.036.04.011-01	Штуцер ввертной
5	021-027-36-2-51-1668	Кольцо 021-027-36-2-51-1668
6	46-21-884	Колпачок
7	700-40-6518	Прокладка
7	700-40-6518-20	Прокладка
8	46-93-603	Седло
9	14750	Шарик 19.05-40
10	46-93-607	Кольцо защитное
11	036-040-25-2-51-1668	Кольцо 036-040-25-2-51-1668
12	011101-93-519	Штуцер специальный
12	011101-93-519-20	Штуцер специальный
13	37 5245-20	Пробка
13	375245	Пробка
14	007-011-25-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
15	5.953-40	Шарик 5.953-40
16	2501-93-575	Направляющая
17	3501-93-615	Контргайка
17	3501-93-615-20	Контргайка
18	3501-93-613	Колпачок
18	3501-93-613-20	Колпачок
19	3501-93-614	Винт регулировочный
19	3501-93-614-20	Винт регулировочный
20	38 5350-20	Пружина
20	385350	Пружина
21	025-030-30-2-51-1668	Кольцо ГОСТ 9833-73
22	385496	Пружина
23	46-93-606	Толкатель
24	46-93-604	Поршень
25	46-93-605	Вкладыш
26	011101-93-520	Корпус
27	312001-26-100	Штуцер специальный
27	312001-26-100-20	Штуцер специальный

Вкладка 8 - Заголовок: 011101-93-561-01СП ГИДРОРАСКОС

Вкладка 8 - Описание:

№	Номер запчасти	Наименование запчасти
	011101-93-561--01-20СП(SP)	Гидрораскос диам. 140
	011101-93-561--01СБ	Гидрораскос диам. 140
1	011101-93-527-03	Шток
1	011101-93-527-03-20	Шток
2	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
3	Шайба 12 ОТ	Шайба 12 ОТ
4	1501-26-616	Скребок
5	011101-93-546	Крышка
6	28 0385-20	Болт М12х1.25-6х80.109.40Х.029 ГОСТ 7795-70
6	280385	Болт М12х1.25-6gх80 ГОСТ 7795-70
7	020-025-30-2-51-1668	Кольцо 020-025-30-2-51-1668
8	011101-93-560СБ	Гидрозамок
9	022-028-36-2-51-1668	Кольцо 022-028-36-2-51-1668
10	2001-26-193	Кольцо защитное
11	011101-93-571-20СП -20SP	Трубопровод
11	011101-93-571СБ	Трубопровод
12	011101-93-562--01СБ	Корпус
13	040-048-46-2-51-1668	Кольцо 040-048-46-2-51-1668
14	Болт М10-6gx30	Болт М10-6gx30
15	Шайба 10 ОТ	Шайба 10 ОТ
16	31 0180-20	Шайба 10
16	310180	Шайба 10
17	2001-26-125	Фланец
17	2001-26-125-20	Фланец
18	312001-26-110-01	Гайка специальная
19	46-93-607-02	Кольцо защитное
20	011101-93-503-01	Поршень
21	312501-26-185	Кольцо уплотнительное
22	125-135-58-2-51-1668	Кольцо 125-135-58-2-51-1668
23	312501-26-184	Втулка опорная
24	Е21Т-140-15-3.5	Кольцо опорно-направляющее поршневое Е21Т-140-15-3.5
25	130-140-58-2-ИРП1314-1	Кольцо 130-140-58-2-ИРП1314-1
26	2601-28-10	Кольцо защитное
27	Е22Т-063-30-2.5	Кольцо опорно-направляющее штоковое Е22Т-063-30-2.5
28	31 5412-20	Шайба
28	315412	Шайба
29	28 0930-20	Болт М30x2-6gx80
29	280930	Болт М30x2-6gx80
30	700-58-2278-10	Кольцо С90
30	700-58-2278-20	Кольцо С90
31	ШСЛ60	Подшипник ШСЛ60
32	2501-93-506-04СБ	Грязесъемник 3-d
33	Е50-А-063-12	Грязесъемник Е50-А-063-12
34	070-080-58-2-51-1668	Кольцо 070-080-58-2-51-1668
35	312001-26-109-01	Кольцо уплотнительное
36	Е01-063-12	Уплотнение штоковое Е01-063-12

Вкладка 9 - Заголовок: 011101-93-561-02СП ГИДРОРАСКОС

Вкладка 9 - Описание:

№	Номер запчасти	Наименование запчасти
	011101-93-561--02-20СП(SP)	Гидрораскос диам.140
	011101-93-561--02СБ	Гидрораскос диам.140
1	011101-93-527-02	Шток
1	011101-93-527-02-20	Шток
2	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
3	Шайба 12 ОТ	Шайба 12 ОТ
4	1501-26-616	Скребок
5	011101-93-546	Крышка
6	28 0385-20	Болт М12х1.25-6х80.109.40Х.029 ГОСТ 7795-70
6	280385	Болт М12х1.25-6gх80 ГОСТ 7795-70
7	020-025-30-2-51-1668	Кольцо 020-025-30-2-51-1668
8	011101-93-560СБ	Гидрозамок
9	022-028-36-2-51-1668	Кольцо 022-028-36-2-51-1668
10	2001-26-193	Кольцо защитное
11	011101-93-571--01-20СП(SP)	Трубопровод
11	011101-93-571--01СБ	Трубопровод
12	011101-93-562--02СБ	Корпус
13	040-048-46-2-51-1668	Кольцо 040-048-46-2-51-1668
14	Болт М10-6gx30	Болт М10-6gx30
15	Шайба 10 ОТ	Шайба 10 ОТ
16	31 0180-20	Шайба 10
16	310180	Шайба 10
17	2001-26-125	Фланец
17	2001-26-125-20	Фланец
18	312001-26-110-01	Гайка специальная
19	46-93-607-02	Кольцо защитное
20	011101-93-503-01	Поршень
21	312501-26-185	Кольцо уплотнительное
22	125-135-58-2-51-1668	Кольцо 125-135-58-2-51-1668
23	312501-26-184	Втулка опорная
24	Е21Т-140-15-3.5	Кольцо опорно-направляющее поршневое Е21Т-140-15-3.5
25	130-140-58-2-ИРП1314-1	Кольцо 130-140-58-2-ИРП1314-1
26	2601-28-10	Кольцо защитное
27	Е22Т-063-30-2.5	Кольцо опорно-направляющее штоковое Е22Т-063-30-2.5
28	31 5412-20	Шайба
28	315412	Шайба
29	28 0930-20	Болт М30x2-6gx80
29	280930	Болт М30x2-6gx80
30	700-58-2278-10	Кольцо С90
30	700-58-2278-20	Кольцо С90
31	ШСЛ60	Подшипник ШСЛ60
32	2501-93-506-04СБ	Грязесъемник 3-d
33	Е50-А-063-12	Грязесъемник Е50-А-063-12
34	070-080-58-2-51-1668	Кольцо 070-080-58-2-51-1668
35	312001-26-109-01	Кольцо уплотнительное
36	Е01-063-12	Уплотнение штоковое Е01-063-12

Вкладка 10 - Заголовок: 011501-93-180СП РАСКОС ВИНТОВОЙ

Вкладка 10 - Описание:

№	Номер запчасти	Наименование запчасти
	011501-93-180-20СП -20SP	Раскос винтовой
	011501-93-180СБ	Раскос винтовой
1	011501-93-121-01	Винт
1	011501-93-121-01-20	Винт
2	011501-93-260-20СП -20SP	Корпус
2	011501-93-260СБ	Корпус
3	011501-93-121	Винт
3	011501-93-121-20	Винт
4	700-58-2278-10	Кольцо С90
4	700-58-2278-20	Кольцо С90
5	ШСЛ60	Подшипник ШСЛ60
6	1.2Кд6хр	Масленка 1.2Кд6хр
6	1.2Ц6	Масленка 1.2Ц6

Вкладка 11 - Заголовок: 211112-91 -1 СП ОБОРУДОВАНИЕ БУЛЬДОЗЕРНОЕ ПРЯМОЕ

Вкладка 11 - Описание:

№	Номер запчасти	Наименование запчасти
	211112-91-1-20СБ	Оборудование бульдозерное прямое
	211112-91-1Cn	Оборудование бульдозерное прямое
1	211112-91-20-20СБ	Отвал
1	211112-91-20Cn	Отвал
2	211112-93-100-20СП -20SP	Брус толкающий
2	211112-93-100Cn	Брус толкающий
3	211112-93-200-20СП -20SP	Брус толкающий
3	211112-93-200Cn	Брус толкающий
4	211112-93-170-20СП -20SP	Тяга поперечная
4	211112-93-170Cn	Тяга поперечная
5	011101-93-550--01-20Cn(SP)	Гидросистема бульдозерного оборудования
5	011101-93-550-01СБ	Гидросистема бульдозерного оборудования
6	011501-93-180-20СП -20SP	Раскос винтовой
6	011501-93-180CБ	Раскос винтовой
7	211112-93-100--01-20СП(SP)	Брус толкающий
7	211112-93-100-01СБ	Брус толкающий
8	211112-93-200--01-20СП(SP)	Брус толкающий
8	211112-93-200-01СБ	Брус толкающий
9	2501-93-4	Шайба
9	2501-93-4-20	Шайба
10	280927	Болт
10	280927-20	Болт
11	211112-93-130-20СП -20SP	Опора
11	211112-93-130СБ	Опора

Вкладка 12 - Заголовок: 211112-91 -1 СП ОБОРУДОВАНИЕ БУЛЬДОЗЕРНОЕ ПРЯМОЕ

Вкладка 12 - Описание:

№	Номер запчасти	Наименование запчасти
1	211112-93-3	Крестовина
1	211112-93-3-20	Крестовина
2	211112-93-2	Ось
3	011501-93-5	Ригель
4	Болт М12-6gx30	Болт М12-6gx30
5	Шайба 12	Шайба 12
6	211112-93-1	Палец
7	011501-93-2	Кольцо
8	011501-93-1	Палец
9	211112-93-100-01-20СП(SP)	Брус толкающий
9	211112-93-100-01СБ	Брус толкающий
10	011101-93-2	Заглушка
11	1.2КдХр	Масленка 1.2КдХр
11	1.2Ц6Хр	Масленка 1.2Ц6Хр
12	1501-26-509СБ	Палец
13	300431	Гайка М30х2-6Н.8.019 ГОСТ 5918-73
13	300431-20	Гайка М30х2 ГОСТ 5918-73
14	310410-01	Шайба 30.01.10.019 ГОСТ 11371-78
14	310410-01-20	Шайба 30.01.10.0221 ГОСТ 11371-78
15	Шплинт 6.3x71	Шплинт 6.3x71

Вкладка 13 - Заголовок: 211112-91-20СП ОТВАЛ

Вкладка 13 - Описание:

№	Номер запчасти	Наименование запчасти
	211112-91-20-20СБ	Отвал
	211112-91-20СБ	Отвал
1	211112-91-30-20СБ	Отвал
1	211112-91-30СБ	Отвал
2	2501-93-100-20СП -20SP	Опора
2	2501-93-100СБ	Опора
3	211112-91-21	Нож угловой
3	211112-91-21-20	Нож угловой
4	011501-93-23-01	Нож средний
4	011501-93-23-01-20	Нож средний
5	011501-93-23	Нож средний
5	011501-93-23-20	Нож средний
6	211112-91-21-01	Нож угловой
6	211112-91-21-01-20	Нож угловой
7	011501-93-25	Сухарь
8	011501-93-11	Нож
8	011501-93-11-20	Нож
9	280720	Болт М20х1.5-6gх40.109.40Х.019 ГОСТ 7796-70
9	280720-20	Болт М20х1.5-6gх40.109.40Х.029 ГОСТ 7796-70
10	280820	Болт 3М24х2-6gх55.109.40Х019 ГОСТ 7796-70
10	280820-20	Болт 3М24х2-6gх55.109.40Х019 ГОСТ 7796-70
11	Шайба 24Т	Шайба 24Т

Характеристики

Вкладка 1 - Заголовок: 0901-96-100СП ТОРМОЗ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	0901-96-100СБ	Тормоз
1	0901-96-23	Корпус
1	0901-96-23-20	Корпус
2	170-180-58-2-51-1668	Кольцо 170-180-58-2-51-1668
3	1146-19-20	Кольцо специальное
4	ORAR 04262-N7004	Кольцо уплотнительное ORAR 04262-N7004
5	ORAR 04261-N7004	Кольцо уплотнительное ORAR 04261-N7004
6	0901-96-34	Диск
7	0901-96-24	Корпус
7	0901-96-24-20	Корпус
9	0901-96-11	Ступица
10	580421	Кольцо С42
11	0901-96-25	Опора
11	0901-96-25-20	Опора
12	1146-19-12	Диск
13	80-1701375СБ	Диск фрикционный
14	1146-19-13	Поршень
15	1146-19-14	Тарелка
16	1146-19-19	Втулка
17	31 0225-20	Шайба
17	310225	Шайба
18	28 0392-20	Болт 3М12-6gx130
18	280392	Болт 3М12-6х130 ГОСТ 7796-70

Вкладка 2 - Заголовок: 0901-96-106СП РЕДУКТОР ПЛАНЕТАРНЫЙ

Вкладка 2 - Описание:

№	Номер запчасти	Наименование запчасти
1	285120	Болт
2	1.6-0-С	Проволока ГОСТ 3282-74
3	3501-96-137	Планка
4	0901-96-30	Ось
5	0901-96-27	Сателлит
6	580765	Кольцо С100
7	0901-96-65	Водило
8	3516	Подшипник ГОСТ 5721-75
9	0901-96-9	Муфта
10	700-58-2122	Кольцо С80 ГОСТ 13940-86
11	580836	Кольцо С140
12	3501-96-140-01	Кольцо распорное
13	42309	Подшипник 42309
14	0901-96-26	Вал-шестерня

Вкладка 3 - Заголовок: 0901-96-10СП ЛЕБЕДКА

Вкладка 3 - Описание:

№	Номер запчасти	Наименование запчасти
	0901-96-10СБ	Лебедка
1	0901-96-102-20СП(SP)	Рама лебедки
1	0901-96-102СБ	Рама лебедки
2	28 0364-20	Болт M12-6gx50
2	280364	Болт M12-6gx50
3	Шайба 12 ОТ	Шайба 12 ОТ
4	0901-96-1	Корпус
4	0901-96-1-20	Корпус
5	46-14-141СБ	Сапун
6	0901-96-35	Пробка
6	0901-96-35-20	Пробка
7	Болт М12-6gx30	Болт М12-6gx30
8	0901-96-15	Крышка
8	0901-96-15-20	Крышка
9	0901-96-17	Крышка
9	0901-96-17-20	Крышка
10	0901-96-16	Крышка
10	0901-96-16-20	Крышка
11	37 5516-20	Пробка
11	375516	Пробка
12	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
13	28 0550-20	Болт М16х1.5-6gх50.109.40Х.029 ГОСТ 7796-70
13	280550	Болт М16х1.5-6gх50.109.40Х.019 ГОСТ 7796-70
14	Шайба 16 ОТ	Шайба 16 ОТ
15	31 5271-20	Шайба
15	315271	Шайба
16	700-40-5067	Пробка

Вкладка 4 - Заголовок: 0901-96-10СП ЛЕБЕДКА

Вкладка 4 - Описание:

№	Номер запчасти	Наименование запчасти
	0901-96-10-20СП(SP)	Лебедка
1	0901-96-109СБ	Муфта
2	700-58-2095	Кольцо С160 ГОСТ 13940-86
3	132	Подшипник 132
4	180-220-15BASL (NBR) DIN3761	Манжета 180-220-15BASL (NBR) DIN3761
5	QRAR 04332-№7004	Кольцо QRAR 04332-№7004 Каталог: QUAD-RING SEAL
6	070-080-58-2-51-1668	Кольцо 070-080-58-2-51-1668
7	Шайба 16 ОТ	Шайба 16 ОТ
8	28 0550-20	Болт М16х1.5-6gх50.109.40Х.029 ГОСТ 7796-70
8	280550	Болт М16х1.5-6gх50.109.40Х.019 ГОСТ 7796-70
9	700-40-5067	Пробка
10	0901-96-13	Крышка
10	0901-96-13-20	Крышка
11	Шайба 10 ОТ	Шайба 10 ОТ
12	28 0230-20	Болт М10-6gх25 ГОСТ 7796-70
12	280230	Болт М10-6gх25 ГОСТ 7796-70
13	0901-96-5	Фланец
13	0901-96-5-20	Фланец
14	0901-96-10	Поршень
15	311102-90-13	Пята
16	700-58-2396	Кольцо С240 ГОСТ 13941-86
17	0602-19-19К	Планка
18	28 0231-20	Болт 3M10-6gx25
18	280231	Болт 3М10-6gх25
19	1.0-0-С	Проволока 1.0-0-С
20	0602-19-6К	Шестерня
21	0901-96-12	Корпус
21	0901-96-12-20	Корпус
22	28 0385-20	Болт М12х1.25-6х80.109.40Х.029 ГОСТ 7795-70
22	280385	Болт М12х1.25-6gх80 ГОСТ 7795-70
23	Шайба 12 ОТ	Шайба 12 ОТ
24	28 5555-20	Болт
24	285555	Болт
25	580851	Кольцо С150
26	580921	Кольцо С225
27	255-265-58-2-3	Кольцо 255-265-58-2-3
28	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
29	37 5516-20	Пробка
29	375516	Пробка
30	28 0388-20	Болт М12-6gх90.58.029 ГОСТ 7795-70
30	280388	Болт М12-6gх90.58.019 ГОСТ 7795-70
31	1101-96-67	Фланец
31	1101-96-67-20	Фланец
32	37 5245-20	Пробка
32	375245	Пробка
33	039-045-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
34	007-011-25-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
35	310.3.112.00.06	Гидромотор 310.3.112.00.06
36	170-175-36-2-3	Кольцо 170-175-36-2-3
37	28 0395-20	Болт М2-6gх160 ГОСТ 7796-70
37	280395	Болт M12-6gx160
38	0901-96-100-20СП(SP)	Тормоз
38	0901-96-100СБ	Тормоз
39	170-180-58-2-51-1668	Кольцо 170-180-58-2-51-1668
40	320450	Штифт
41	40 0468-28	Кольцо
42	079-085-36-2-51-1668	Кольцо 079-085-36-2-51-1668
43	0901-96-14	Вал
44	209	Подшипник 209
45	0901-96-104СБ	Шестерня
46	114-120-36-2-51-1668	Кольцо 114-120-36-2-51-1668
47	42212	Муфта
48	0901-96-21	Вал-шестерня
49	0901-96-105СБ	Шестерня
50	185-190-36-2-3	Кольцо 185-190-36-2-3
51	0901-96-7	Опора
51	0901-96-7-20	Опора
52	145-155-46-2-5	Кольцо 145-155-46-2-5
53	118	Подшипник 118
54	0901-96-28	Кольцо
55	ТИБЛ (TIBL) 753513.015	Пружина 8ТД.28512
56	28 0545-20	Болт 3М16х1.5-6gх45 ГОСТ 7796-70
56	280545	Болт 3М16х1.5-6gх45.109.40Х.019 ГОСТ 7796-70
57	0901-96-103СБ	Стакан
58	28 0566-20	Болт M12x1.5-6gx85
58	280566	Болт M12x1.5-6gx85
59	1101-96-33-01	Зажим
60	Болт М12-6gx35	Болт М12-6gx35
61	0901-96-2	Реборда
61	0901-96-2-20	Реборда
62	32130	Подшипник 32130
63	0901-96-6	Торсион
64	0901-96-29	Втулка
65	0901-96-8	Муфта
66	580609	Кольцо С60
67	0901-96-64	Барабан
67	0901-96-64-20	Барабан
68	0901-96-66	Реборда
68	0901-96-66-20	Реборда
69	40 0468-05	Кольцо
70	0901-96-106-20СП(SP)	Редуктор планетарный
70	0901-96-106СБ	Редуктор планетарный

Вкладка 5 - Заголовок: 0901-96-11СП УСТАНОВКА РОЛИКОВ

Вкладка 5 - Описание:

№	Номер запчасти	Наименование запчасти
	0901-96-11-20СП(SP)	Установка роликов
	0901-96-11СБ	Установка роликов
1	0901-96-107-20СП(SP)	Рама
1	0901-96-107СБ	Рама
2	1101-96-124-20СП(SP)	Ось
2	1101-96-124СБ	Ось
3	1101-96-124-01-20СБ	Ось
3	1101-96-124-01СБ	Ось
4	700-58-2278	Кольцо С90
5	1.2-65x90-3	Манжета 1.2-65x90-3
6	104-110-36-2-51-1668	Кольцо 104-110-36-2-51-1668
7	3509	Подшипник 3509
8	1101-96-122	Крышка
8	1101-96-122-20	Крышка
9	1.2 Ц6xр	Масленка 1.2 Ц6xр
9	Масленка1.2 Кд6xр	Масленка1.2 Кд6xр
10	580680	Кольцо С85 ГОСТ 13941-86
11	1101-96-123	Обойма
12	Шайба 12ОТ	Шайба 12ОТ
13	28 0376-20	Болт М12-6gх55
13	280376	Болт М12-6gх55

Вкладка 6 - Заголовок: 0901-96-1СП АГРЕГАТ ТЯГОВЫЙ

Вкладка 6 - Описание:

№	Номер запчасти	Наименование запчасти
	0901-96-1СБ	Агрегат тяговый
1	450271	Прокладка
2	1101-96-117-01-20СБ	Крышка
2	1101-96-117-01СБ	Крышка
3	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
4	Н. 036.23022	Контргайка
4	Н. 036.23022-01	Контргайка
5	2601-26-14-20СБ	Тройник
5	2601-26-14СБ	Тройник
6	Шайба 12 ОТ	Шайба 12 ОТ
7	Болт М12-6gx30	Болт М12-6gx30
8	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
9	404-26-213-03СБ	Рукав
9	404-26-213-03СБ	Рукав
10	404-26-213-15-20СП -20SP	Рукав
10	404-26-213-15СБ	Рукав
11	311102-26-515-20СП -20SP	Тройник
11	311102-26-515СБ	Тройник
12	0901-96-43	Серьга
12	0901-96-43-20	Серьга
13	008-010-14-2-51-1668	Кольцо
14	5001-26-77	Угольник ввертной
14	5001-26-77-20	Угольник ввертной
15	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
16	40 0354-05	Втулка
17	2501-26-217	Планка
17	2501-26-217-20	Планка
18	2501-26-216	Скоба
18	2501-26-216-20	Скоба
19	31 1102-26-513-20СБ	Угольник
19	311102-26-513СБ	Угольник
20	311102-26-39-20СП -20SP	Клапан
20	311102-26-39СБ	Клапан
21	0901-96-60	Опора
21	0901-96-60-20	Опора
22	Болт М12-6gx35	Болт М12-6gx35
23	311102-26-517--27-20СП(SP)	Рукав
23	311102-26-517-27СБ	Рукав
24	0901-96-11-20СП(SP)	Установка роликов
24	0901-96-11СБ	Установка роликов
25	0901-96-10-20СП(SP)	Лебедка
25	0901-96-10СБ	Лебедка
26	312001-51-14-20СБ	Палец
26	312001-51-14СБ	Палец

Вкладка 7 - Заголовок: 0901-96-1СП АГРЕГАТ ТЯГОВЫЙ

Вкладка 7 - Описание:

№	Номер запчасти	Наименование запчасти
	0901-96-1-20СБ	Агрегат тяговый
1	026-032-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
2	46-26-1276	Штуцер
2	46-26-1276-20	Штуцер
3	Н.036.23072	Контргайка
4	021-027-36-2-51-1668	Кольцо 021-027-36-2-51-1668
5	415235	Угольник ввертной
6	311102-26-517--26-20СП(SP)	Рукав
6	311102-26-517-26СБ	Рукав
7	008-010-14-2-51-1668	Кольцо
8	311102-26-513-20СП -20SP	Угольник
8	311102-26-513СБ	Угольник
9	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
10	Н.036.23022	Контргайка
10	Н.036.23022-01	Контргайка
11	311102-26-560	Штуцер ввертной
11	311102-26-560-20	Штуцер ввертной
12	014-018-25-2-51-1668	Кольцо 014-018-25-2-51-1668
13	311102-26-517--34-20СП(SP)	Рукав
13	311102-26-517-34СБ	Рукав
14	311102-26-569	Угольник поворотный
14	311102-26-569-20	Угольник поворотный
15	1101-96-110-01СБ	Канат
16	28 0555-20	Болт М16х1.5-6gх55 ГОСТ 7796-70
16	280555	Болт М16х1.5-6gх55 ГОСТ 7796-70
17	Шайба 16 ОТ	Шайба 16 ОТ
18	5001-26-78	Штуцер ввертной
18	5001-26-78-20	Штуцер ввертной
19	Болт М12-6gx25	Болт М12-6gx25
20	Шайба 12 ОТ	Шайба 12 ОТ
21	011101-97-2	Планка
21	011101-97-2-20	Планка
22	Масленка1.2 Кд6хр	Масленка1.2 Кд6хр
22	Масленка1.2 Ц6хр	Масленка1.2 Ц6хр
23	011101-97-10СБ	Палец
24	311102-93-39-03	Ось
24	311102-93-39-03-20	Ось
25	312501-94-103	Пластина
25	312501-94-103-20	Пластина
26	011101-97-10-02СБ	) Палец

Характеристики

Вкладка 1 - Заголовок: 0901-23-1СП УСТАНОВКА СИДЕНЬЯ

Вкладка 1 - Описание:

№	Номер запчасти	Наименование запчасти
	0901-23-1СБ	Установка сиденья
1	Р405СВ/М80Н	Сиденье водителя Р405СВ/М80Н
2	0901-23-101-20СП(SP)	Каркас переходной
2	0901-23-101СБ	Каркас переходной
3	Болт М8-6gx25	Болт М8-6gx25
4	Гайка М8	Гайка М8
5	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
5	310150	Шайба 8 ГОСТ 11371-78

Характеристики

Загрузить еще

Наша производственная деятельность и тесные контакты с заводами – производителями дают нам возможность иметь склад новых запасных частей широкого ассортимента. Заказать запасные части к трактору или запасные части к спецтехнике в Чебоксарах просто, оформив заявку или позвонив нашим менеджерам. Мы ответим на все интересующие вас вопросы. Если требуемого элемента не окажется в наличии, мы доставим его в кратчайшие сроки.
