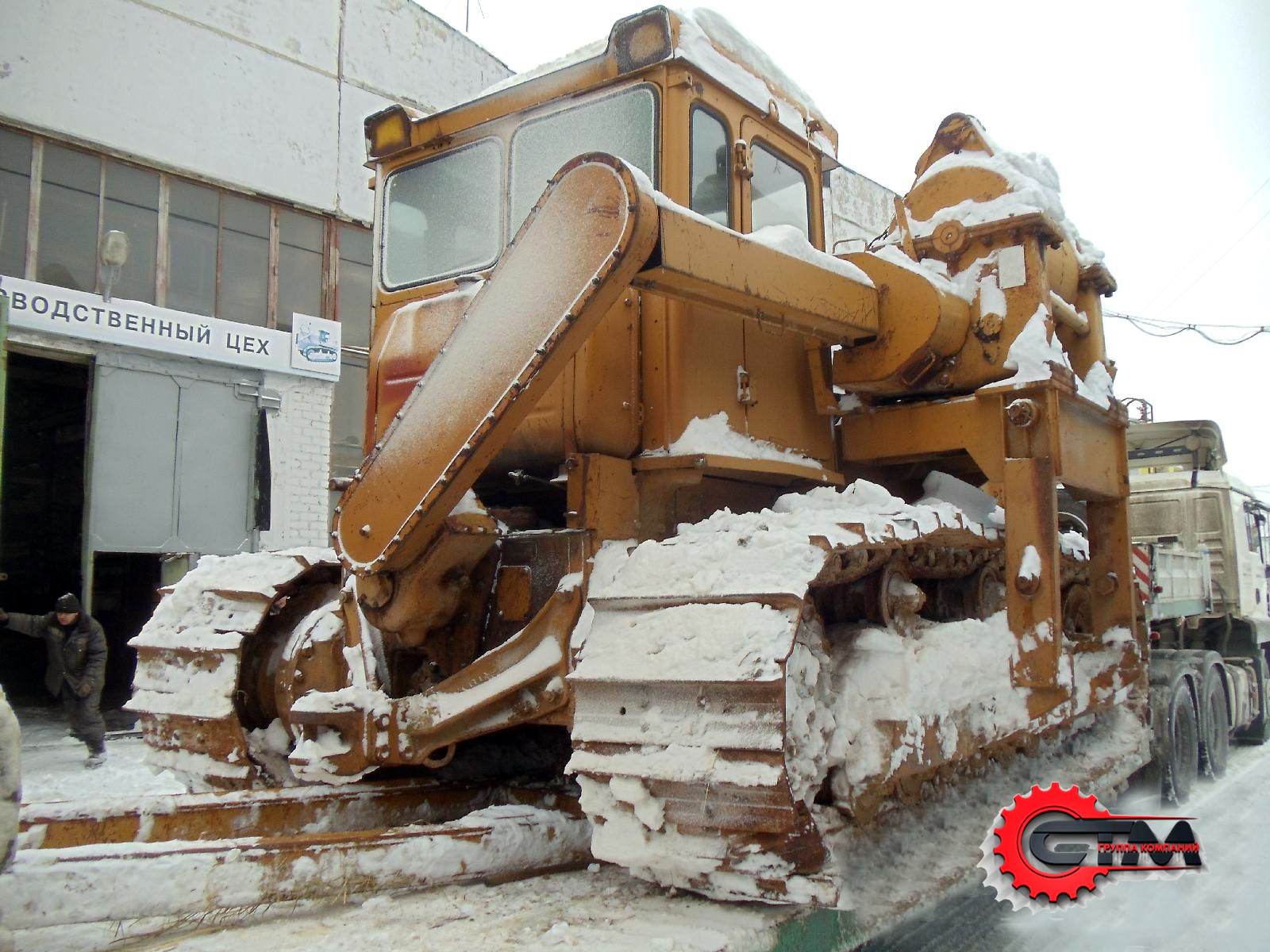

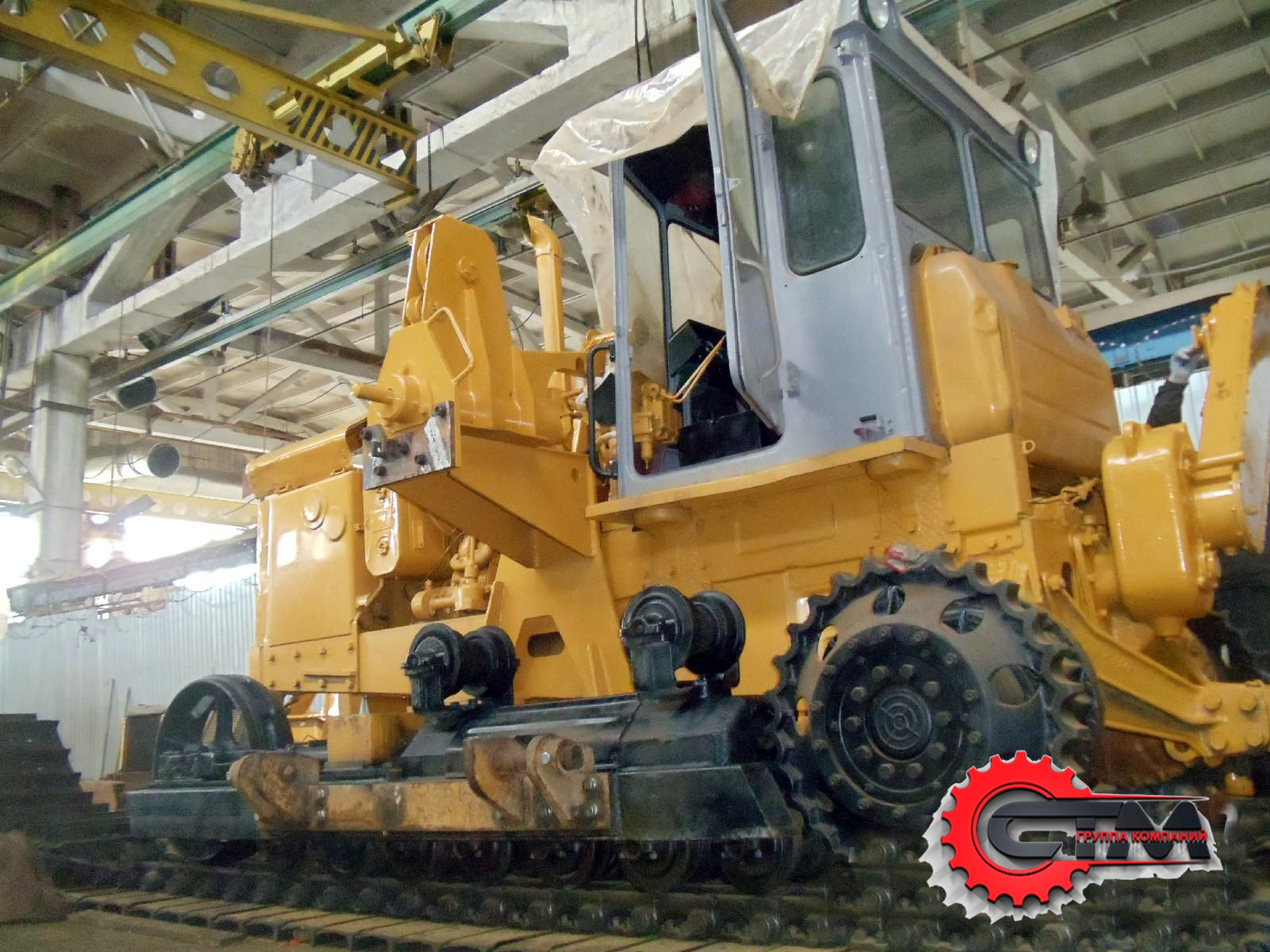

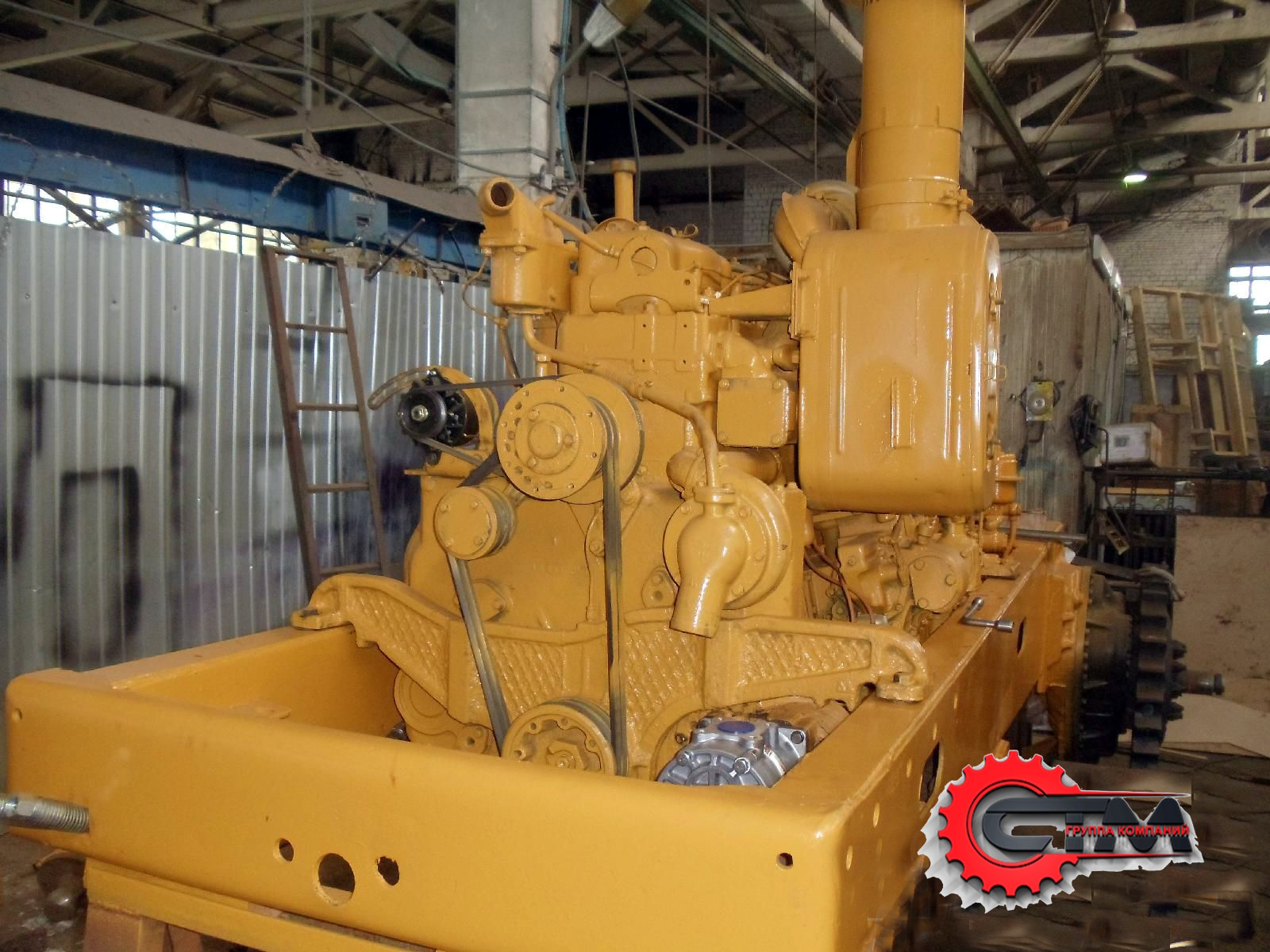

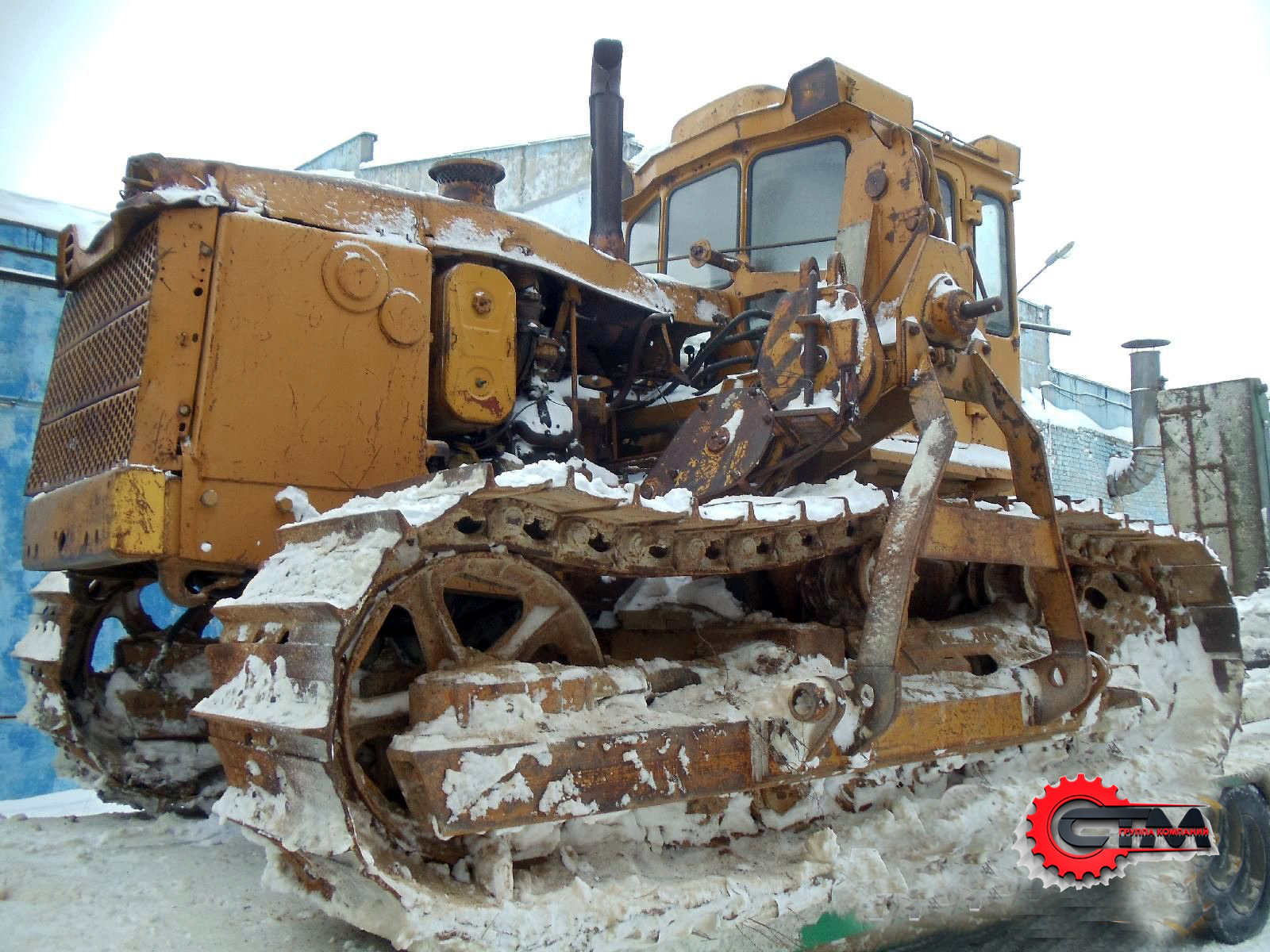

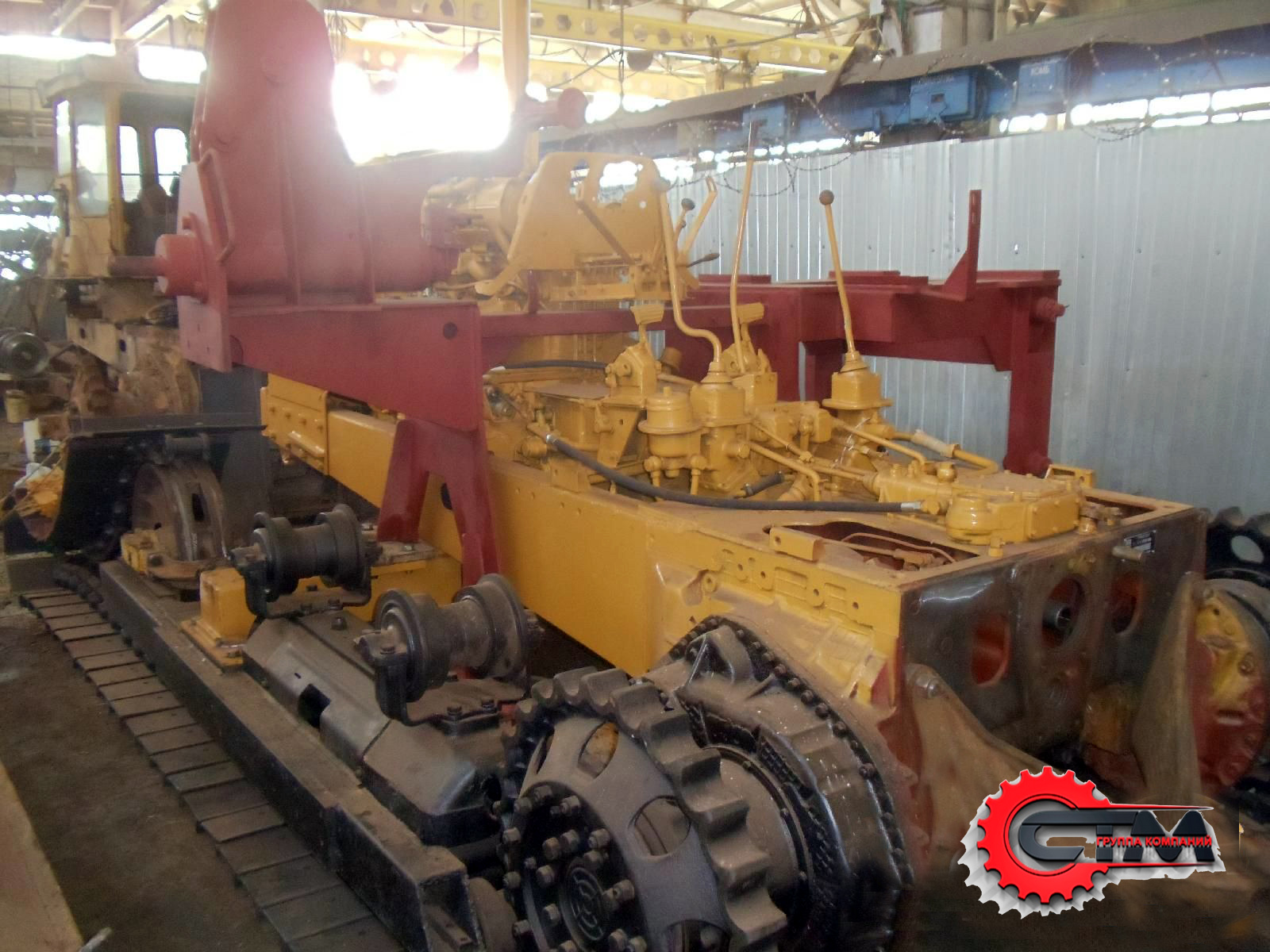

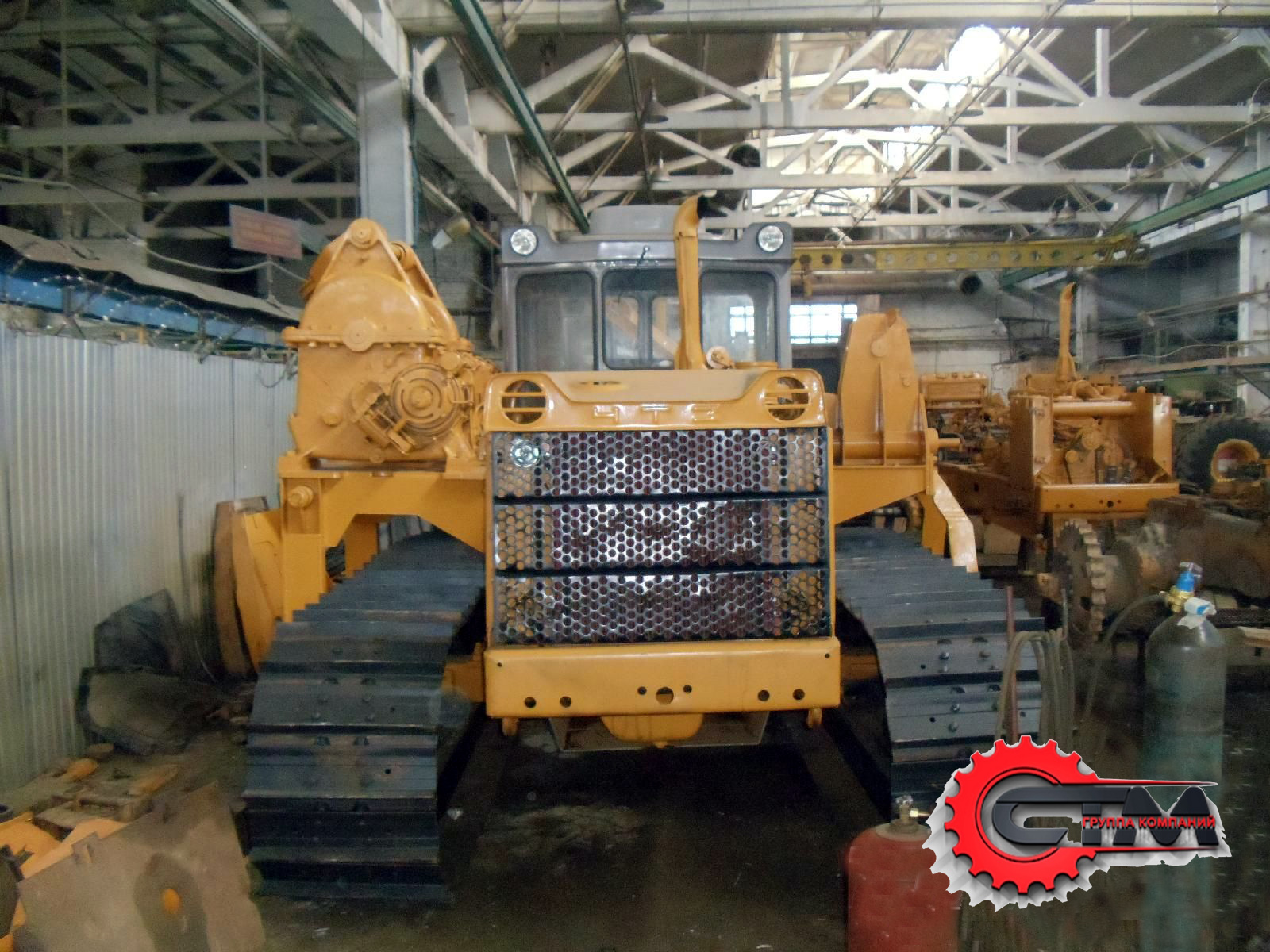

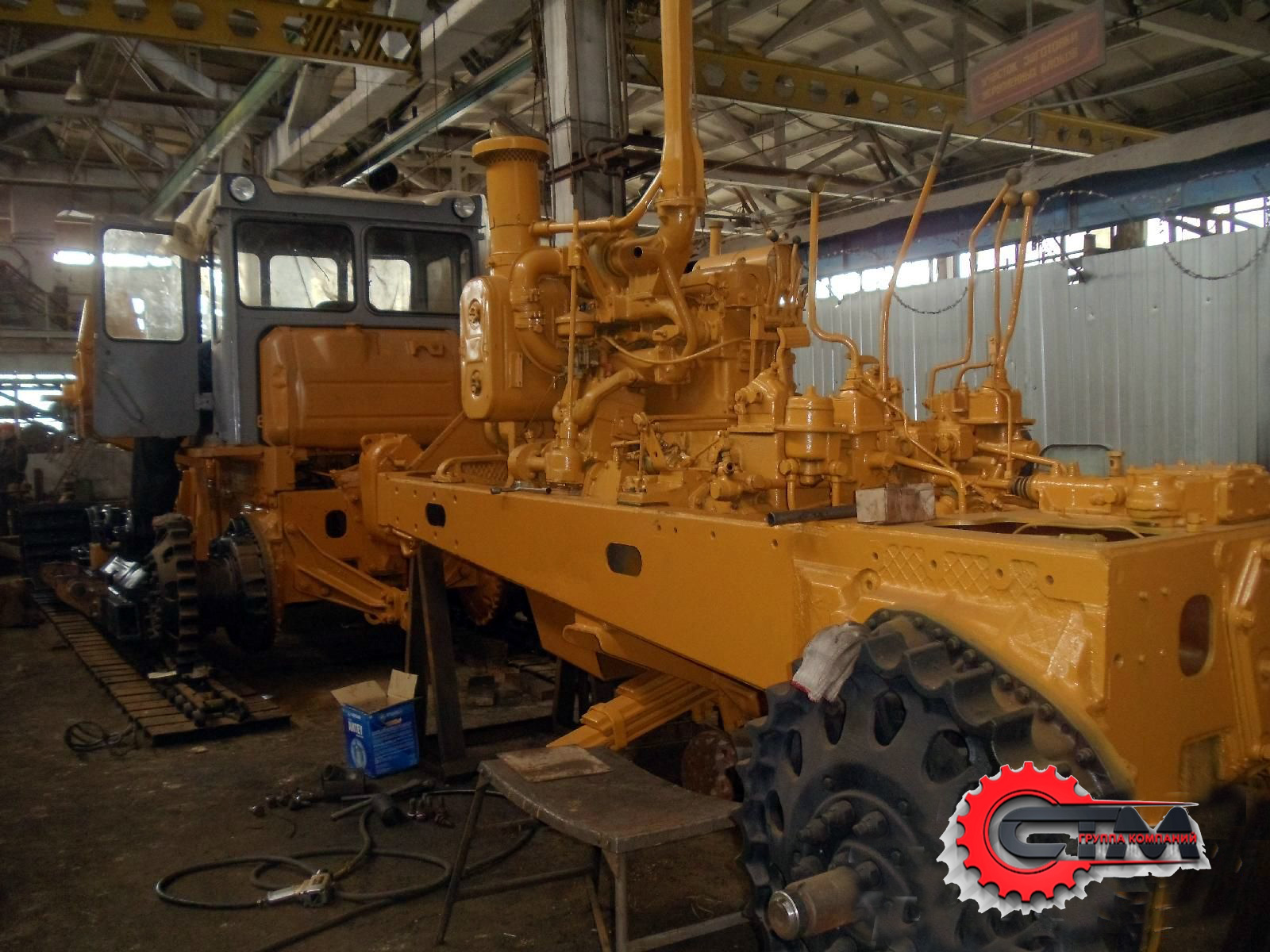

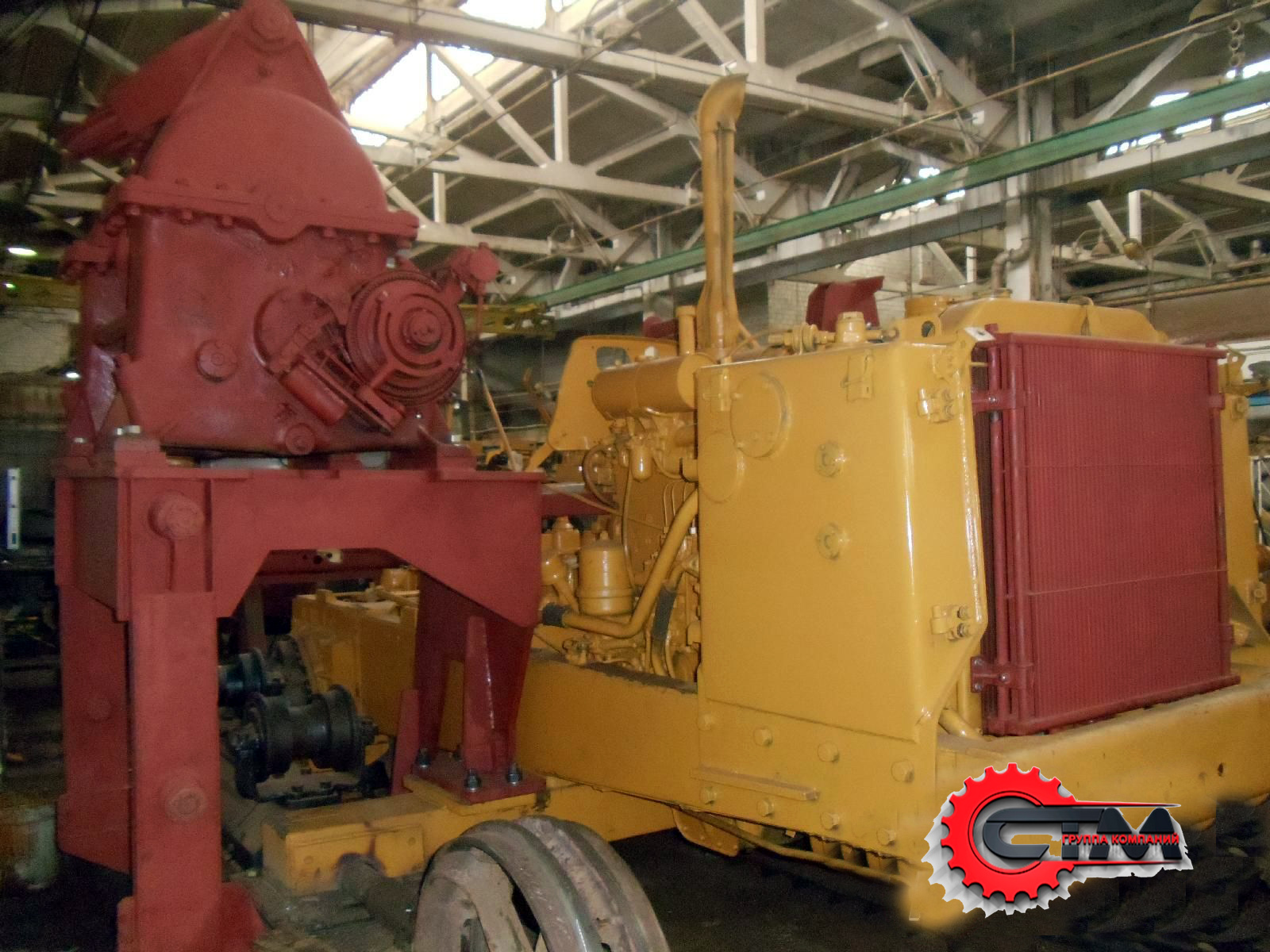

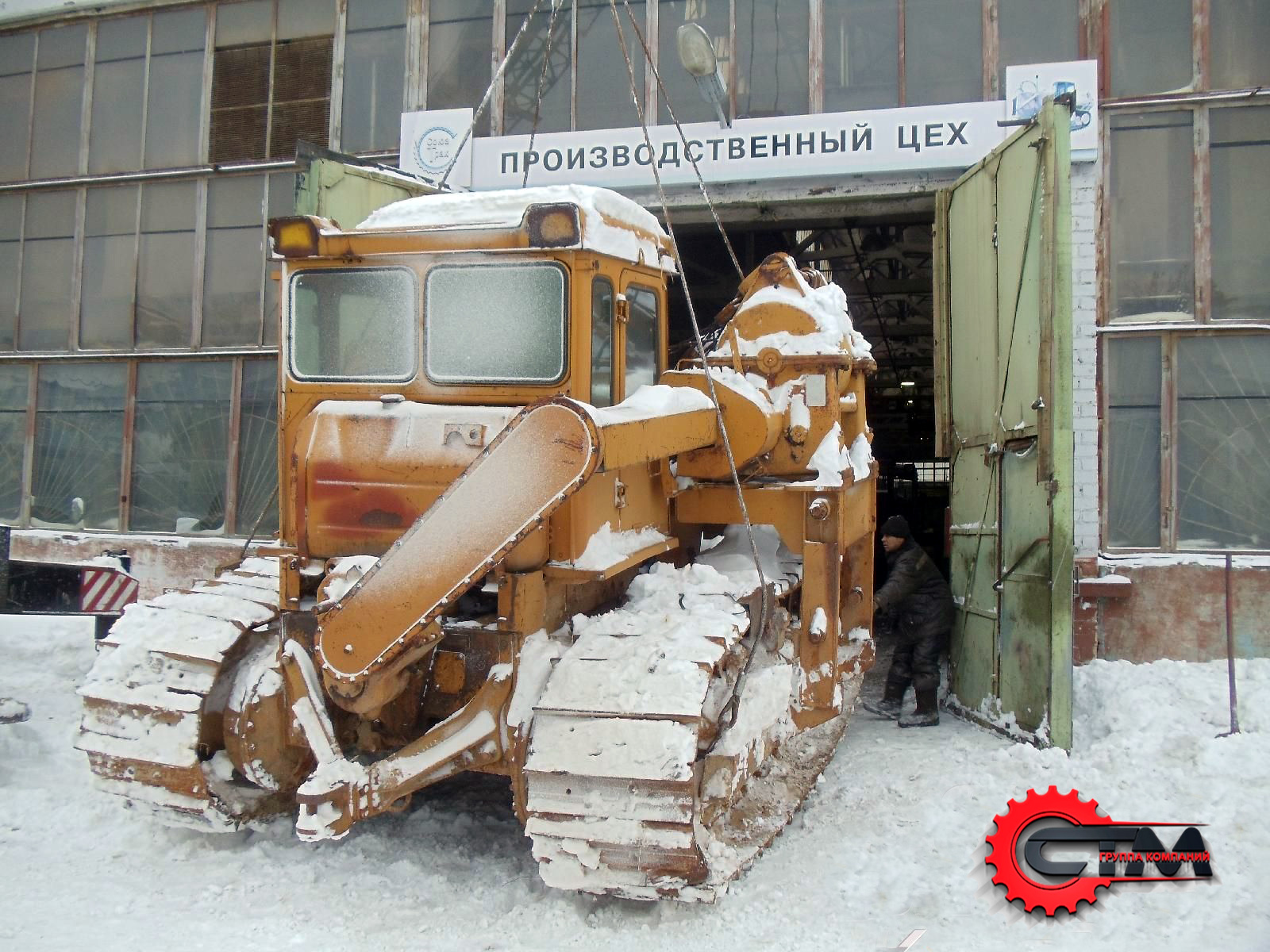

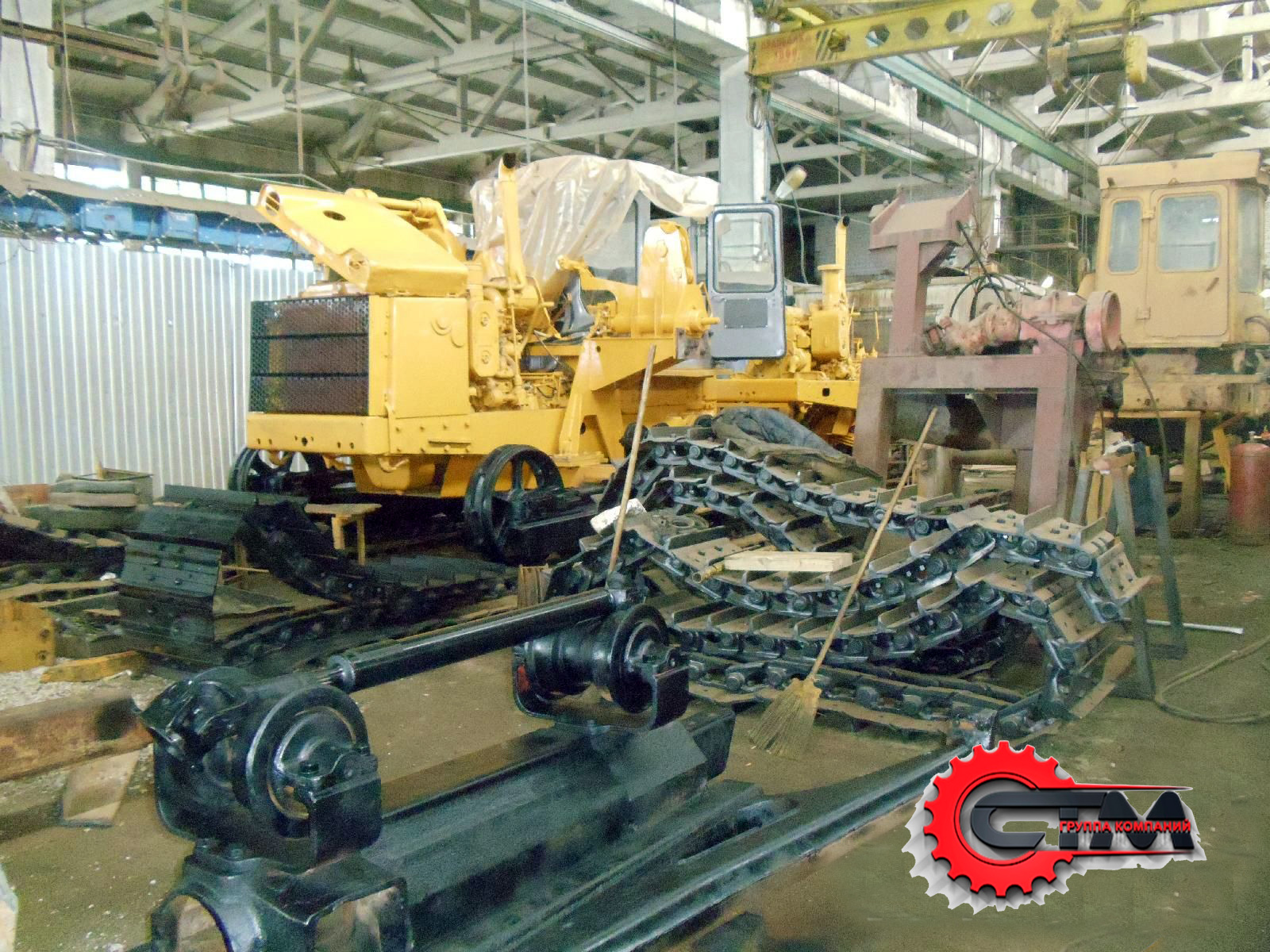

Капитальный ремонт трубокуладчика ТР12

Трубоукладчик ТР12 предназначен для укладки трубопроводов в траншею,сопровождения очистных и изоляционных машин, а также для выполнения различных подъемно-транспортных работ при строительстве трубопроводов с наружным диаметром до 720 мм на грунтах обычных и с пониженной несущей способностью. Трубоукладчик предназначен для эксплуатации в районах с минимальной температурой воздуха до минус 40°С.

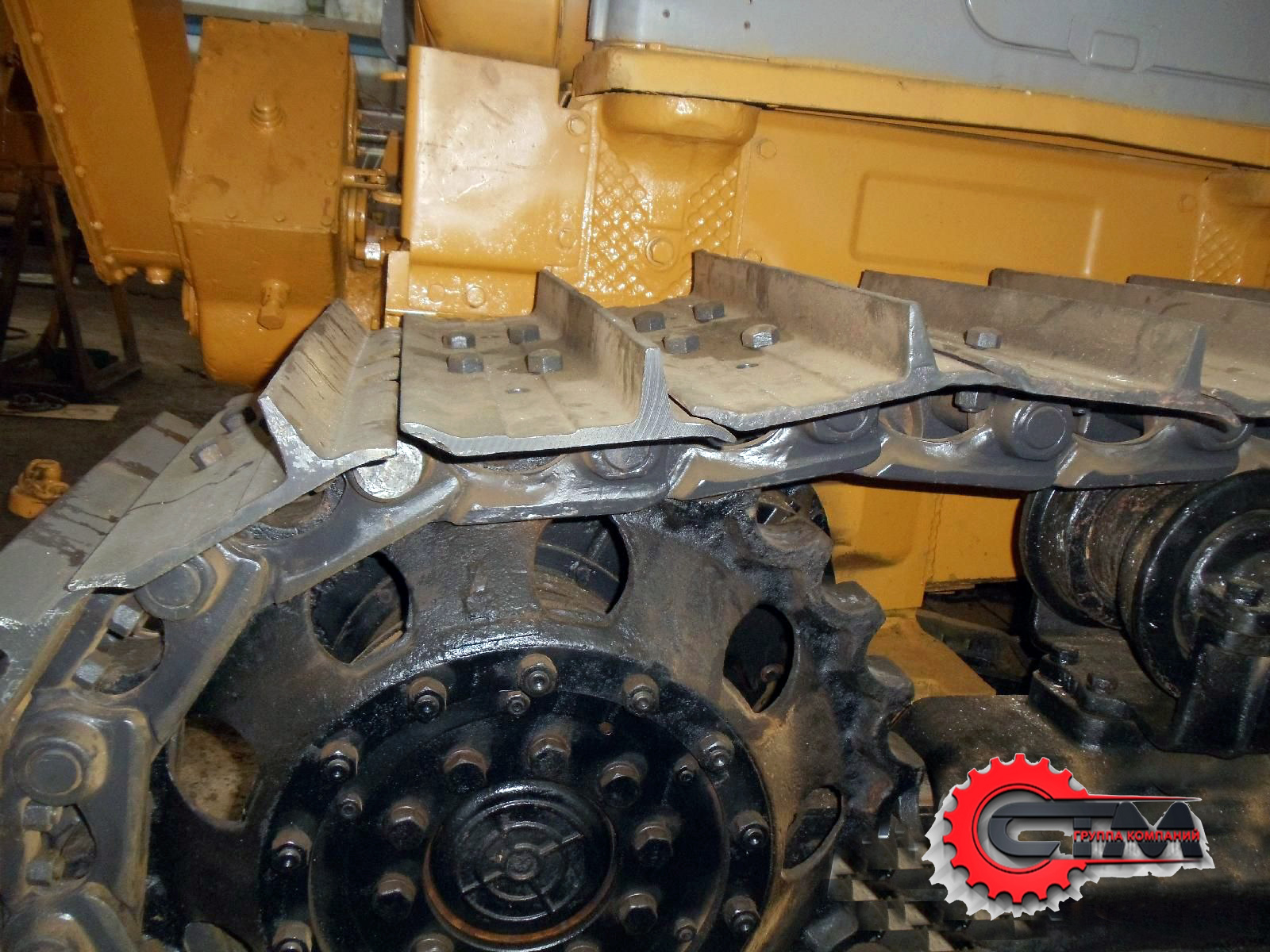

Трубоукладчик выполнен на базе специальной модификации трактора. Увеличенные колея и длина опорной поверхности гусениц с широкими башмаками обеспечивают уменьшенное удельное давление на грунт и большой момент грузовой устойчивости трубоукладчиков. Для повышения точности монтажа трубопроводов и снижения динамических нагрузок - в механическом приводе трубоукладочного оборудования снижена минимальная скорость подъема/опускания груза и увеличена скорость подъема/опускания при свободном крюке.

Тип трубоукладчика	ТР12.30.01 / 02
Стрела	трубчатая конструкция прямоугольного сечения
Длина стрелы, м	7 / 9

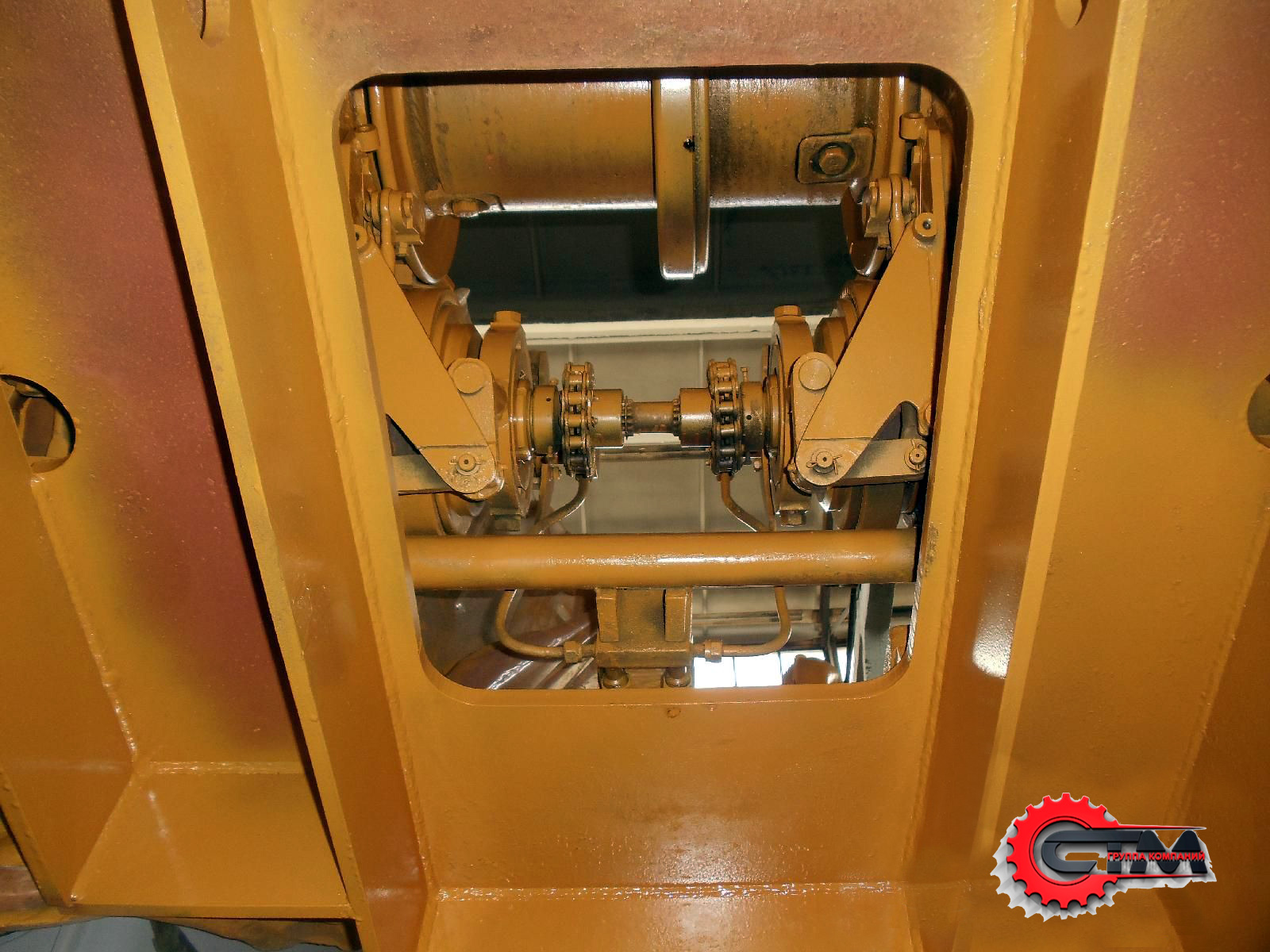

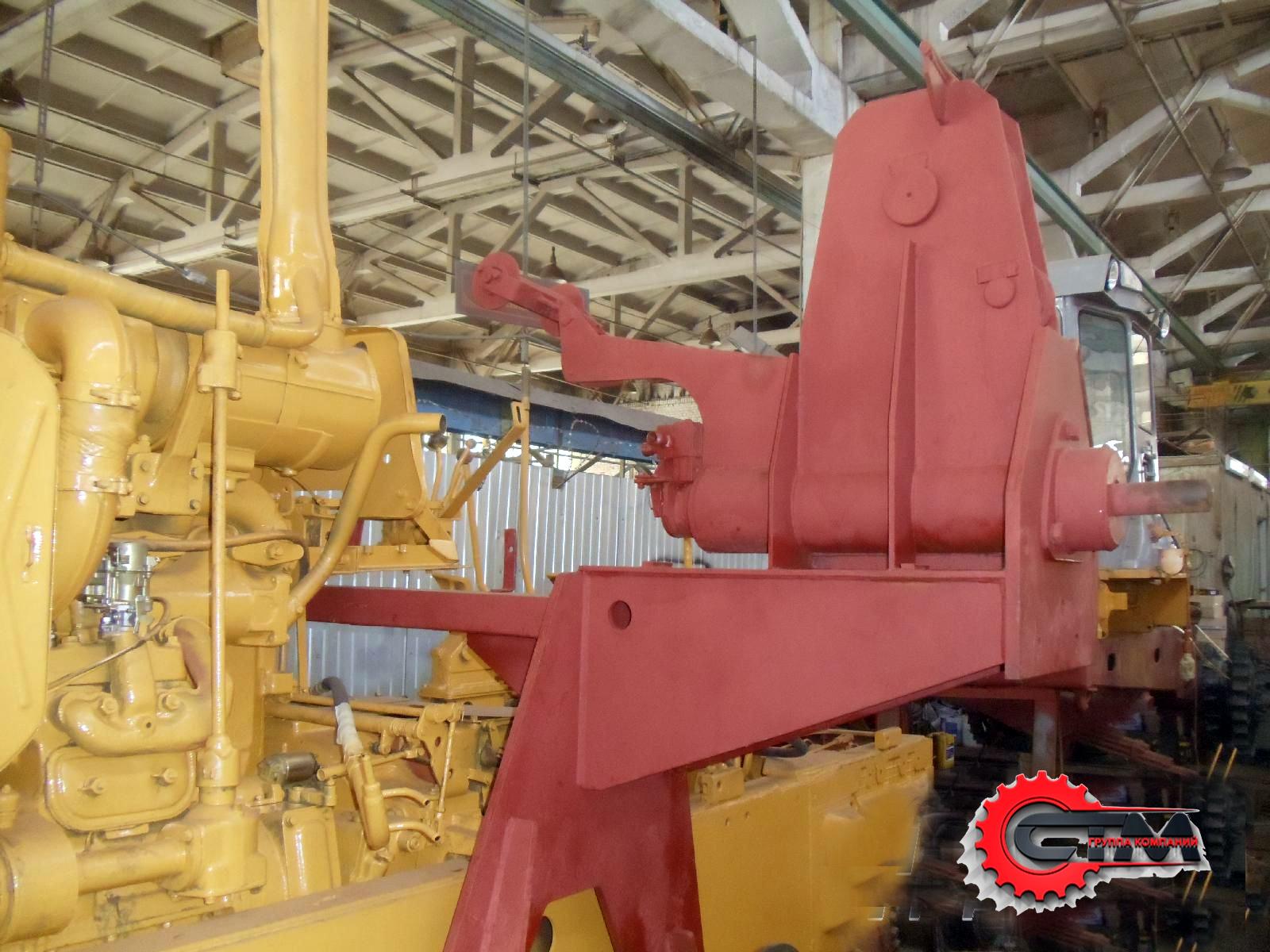

Тип лебедки	Двухбарабанная, реверсивная, с многодисковыми фрикционными муфтами включения и гидравлическим управлением
Привод лебедки	механический
Тип тормоза	нормально-замкнутый фрикционный с механизмом ручного и гидравлического растормаживания
Грузо-подъемность номинальная, т	12,5
Максимальная нагрузка на крюке, т	23
Момент грузовой устойчивости, т.м	35 / 33
Максимальный вылет крюка, мм	6612 / 8612
Скорость подъема крюка, м/мин:
I передача	2,0-4,1
II передача	5,8-11,5
Противовес, тип	неоткидываемый
Количество грузов, шт	4
Масса противовеса полная, кг	3840
