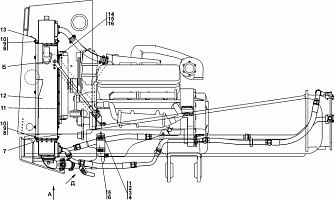

Система охлаждения двигателя Четра Т-9
Вкладка 1 - Заголовок:
СИСТЕМА ОХЛАЖДЕНИЯ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
310270-20 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
1 | Проволока 1.6-0-С | Проволока 1.6-0-С |
2 | 2001-60-96 | Амортизатор |
3 | 2501-25-37СБ | Амортизатор |
4 | 2002-60-29 | Плита |
4 | 2002-60-29-20 | Плита |
5 | 2002-60-30 | Втулка |
5 | 2002-60-30-20 | Втулка |
7 | 28 0561-20 | Болт 3M16x1.5-6gx70 |
7 | 280561 | Болт 3M16x1.5-6gx70 |
8 | 2501-25-108 | Втулка |
8 | 2501-25-108-20 | Втулка |
9 | 2001-60-103-20СП(SP) | Втулка |
9 | 2001-60-103СБ | Втулка |
10 | 400093 | Втулка |
11 | 470570 | Ось 66-19х75.40Х.2. 28...35Ц9хр ГОСТ 9650-80 |
12 | 310270 | Шайба 16.01.20.019 ГОСТ 11371-78 |
13 | Шплинт 4x40 | Шплинт 4x40 |
14 | 2001-25-27 | Стержень |
14 | 2001-25-27-20 | Стержень |
15 | 0902-60-105-20СП (SP) | Втулка |
15 | 0902-60-105СБ | Втулка |
16 | Болт M12x1.25-6gx35 | Болт M12x1.25-6gx35 |
17 | 30 0220-20 | Гайка М12х1.25-6Н.04.029 ГОСТ 15522-70 |
17 | 300220 | Гайка М12х1.25-6Н.04.019 ГОСТ 15522-70 |
18 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
19 | Болт M10-6gx30 | Болт M10-6gx30 |
20 | Шайба 10 ОТ | Шайба 10 ОТ |
21 | 0902-60-106-20СП (SP) | Кронштейн |
21 | 0902-60-106СБ | Кронштейн |
22 | Гайка М16x1.5 | Гайка М16x1.5 |
23 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 |
24 | 45 0314-20 | Прокладка |
24 | 450314 | Прокладка |
25 | 311506-60-102-20СП(SP) | Патрубок |
25 | 311506-60-102СБ | Патрубок |
26 | 403-60-187-20СП (SP) | Хомут |
26 | 403-60-187СБ | Хомут |
27 | 461602 | Рукав |
28 | 46-11-476 | Шайба |
28 | 46-11-476-20 | Шайба |
29 | 0902-60-103-20СП(SP) | Щит |
29 | 0902-60-103СБ | Щит |
30 | 0902-60-104-20СП(SP) | Кожух |
30 | 0902-60-104СБ | Кожух |
31 | 1101-60-104СБ | Жалюзи |
32 | 46-23-133 | Рукоятка |
33 | 0902-60-12 | Щиток |
33 | 0902-60-12-20 | Щиток |
34 | Шайба 12 ОТ | Шайба 12 ОТ |
35 | 28 0320-20 | Болт М12х1.25-6gх20 ГОСТ 7796-70 |
35 | 280320 | Болт М12х1.25-6gх20 ГОСТ 7795-70 |
36 | 0902-60-12-01 | Щиток |
36 | 0902-60-12-01-20 | Щиток |
37 | 0902-60-13 | Щиток |
37 | 0902-60-13-20 | Щиток |
38 | Болт M10-6gx20 | Болт M10-6gx20 |
39 | 0902-60-14 | Щиток |
39 | 0902-60-14-20 | Щиток |
40 | 46 0901-08 | Рукав |
40 | 46 0901-08-20 | Рукав |
42 | Шланговый хомут DIN 3017-AS30-45/12C7-W2 | Шланговый хомут DIN 3017-AS30-45/12C7-W2 |
43 | 2002-60-82 | Угольник концевой |
43 | 2002-60-82-20 | Угольник концевой |
44 | 2001-80-4 | Пломба свинцовая |
Вкладка 2 - Заголовок:
СИСТЕМА ОХЛАЖДЕНИЯ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
Шайбы | Шайбы | |
1 | 0902-60-12 | Щиток |
1 | 0902-60-12-20 | Щиток |
2 | Шайба 12.ОТ | Шайба 12.ОТ |
3 | 28 0320-20 | Болт М12х1.25-6gх20 ГОСТ 7796-70 |
3 | 280320 | Болт М12х1.25-6gх20 ГОСТ 7795-70 |
4 | 46-11-476 | Шайба |
4 | 46-11-476-20 | Шайба |
5 | Радиатор водяной РВ 09.1301.100 | Радиатор водяной РВ 09.1301.100 |
6 | 0902-60-12-01 | Щиток |
6 | 0902-60-12-01-20 | Щиток |
7 | 46-60-366-20СП(SP) | Хомут |
7 | 46-60-366СБ | Хомут |
10 | 46 1401-20 | Рукав |
10 | 461401 | Рукав |
11 | Болт М10-6gх70 | Болт М10-6gх70 |
12 | Шайба 10.ОТ | Шайба 10.ОТ |
13 | 29 5220-20 | Шпилька |
13 | 295220 | Шпилька |
14 | Гайка М10 | Гайка М10 |
15 | 45 0224-20 | Прокладка |
15 | 450224 | Прокладка |
16 | 1102-60-137-20СП(SP) | Патрубок |
16 | 1102-60-137СБ | Патрубок |
17 | Кольцо 045-50-30-2-51-1668 | Кольцо 045-50-30-2-51-1668 |
18 | 1102-60-138-01 -20СП(SP) | Патрубок |
18 | 1102-60-138-01СБ | Патрубок |
19 | 2501-26-83 | Фланец |
19 | 2501-26-83-20 | Фланец |
20 | 440038 | Кольцо защитное |
21 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
22 | 1102-60-140-01 -20СП(SP) | Рукав |
22 | 1102-60-140-01СБ | Рукав |
23 | 2501-98-551 | Бугель |
23 | 2501-98-551-20 | Бугель |
24 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 |
24 | 280250 | Болт М10-6gх40 ГОСТ 7796-70 |
25 | 0902-60-102-20СП(SP) | Патрубок |
25 | 0902-60-102СБ | Патрубок |
26 | 45 0292-20 | Прокладка |
26 | 450292 | Прокладка |
27 | 403-60- 187-20СП(SP) | Хомут |
27 | 403-60-187СБ | Хомут |
28 | 461602 | Рукав |
29 | 0902-60-101-20СП(SP) | Трубопровод |
29 | 0902-60-101СБ | Трубопровод |
30 | 28 0345-20 | Болт M12x1.25-6gx35 |
30 | 280345 | Болт M12x1.25-6gx35 |
31 | 0901-16-10-20CП(SP) | Теплообменник |
31 | 0901-16-10CБ | Теплообменник |
32 | Болт M12x1.25-6gx40 | Болт M12x1.25-6gx40 |
33 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
33 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
35 | 28 0361-20 | Болт М12х1.25-6gх45 |
35 | 280361 | Болт М12х1.25-6gх45 |
36 | 1102-60-135-01-20СП -20(SP) | Патрубок |
36 | 1102-60-135-01СБ | Патрубок |
37 | Болт М10-6gх30 | Болт М10-6gх30 |
38 | 311506-60-102-20СП -20(SP) | Патрубок |
38 | 311506-60-102СБ | Патрубок |
39 | 45 0314-20 | Прокладка |
39 | 450314 | Прокладка |
40 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 |
40 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 |
41 | 1102-60-136-20СП -20(SP) | Патрубок |
41 | 1102-60-136СБ | Патрубок |
42 | 0902-60-14 | Щиток |
42 | 0902-60-14-20 | Щиток |
43 | 46-11-476-01 | Шайба |
43 | 46-11-476-01-20 | Шайба |
44 | 0902-60-13 | Щиток |
44 | 0902-60-13-20 | Щиток |
Характеристики
Двигатель Четра Т-9
Вкладка 1 - Заголовок:
УСТАНОВКА ДВИГАТЕЛЯ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1102-01-10-02-20СП -20(SP) | Двигатель с оборудованием | |
1102-01-10-02СБ | Двигатель с оборудованием | |
1 | 4573826184 | Датчик аварийного давления масла ММ111В |
1 | 4573826185 | Датчик аварийного давления масла ММ111В-Э |
1 | ММ111В | Датчик аварийного давления масла ММ111В-Т |
2 | 37263 | Переходник |
3 | 2002-01-104-20СП -20(SP) | Крыльчатка вентилятора толкающая |
3 | 2002-01-104СБ | Крыльчатка вентилятора толкающая |
4 | Двигатель ЯМЗ-236ДК-Т | Двигатель ЯМЗ-236ДК-Т |
4 | Двигатель ЯМЗ-236ДК-У | Двигатель ЯМЗ-236ДК-У |
4 | Двигатель ЯМЗ-236ДК-Э | Двигатель ЯМЗ-236ДК-Э |
5 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 |
5 | 280250 | Болт М10-6gх40.30.109.40Х019 ГОСТ 7796-70 |
6 | 300195 | Гайка М10 |
7 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 |
7 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 |
8 | 1102-01-6 | Прокладка |
9 | 0902-01-101-20СП(SP) | Опора передняя |
9 | 0902-01-101СБ | Опора передняя |
Вкладка 2 - Заголовок:
УСТАНОВКА ДВИГАТЕЛЯ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1102-01-10-02-20СП -20(SP) | Двигатель с оборудованием | |
1102-01-10-02СБ | Двигатель с оборудованием | |
1 | 4573826184 | Датчик аварийного давления масла ММ111В |
1 | 4573826185 | Датчик аварийного давления масла ММ111В-Э |
1 | ММ111В | Датчик аварийного давления масла ММ111В-Т |
2 | 37263 | Переходник |
3 | 2002-01-104-20СП -20(SP) | Крыльчатка вентилятора толкающая |
3 | 2002-01-104СБ | Крыльчатка вентилятора толкающая |
4 | Двигатель ЯМЗ-236ДК-Т | Двигатель ЯМЗ-236ДК-Т |
4 | Двигатель ЯМЗ-236ДК-У | Двигатель ЯМЗ-236ДК-У |
4 | Двигатель ЯМЗ-236ДК-Э | Двигатель ЯМЗ-236ДК-Э |
5 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 |
5 | 280250 | Болт М10-6gх40.30.109.40Х019 ГОСТ 7796-70 |
6 | 300195 | Гайка М10 |
7 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 |
7 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 |
8 | 1102-01-6 | Прокладка |
9 | 0902-01-101-20СП(SP) | Опора передняя |
9 | 0902-01-101СБ | Опора передняя |
Вкладка 3 - Заголовок:
УСТАНОВКА СИСТЕМ ВОЗДУХООЧИСТКИ И ВЫПУСКА
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 1102-05-13 | Прокладка |
2 | 28 0266-04 | Болт 3М10-6gх45 |
2 | 28 0266-04-20 | Болт 3М10-6gх45 |
3 | 300195 | Гайка М10 |
4 | Шайба 10 ОТ | Шайба 10 ОТ |
5 | 0902-05-29-20СП(SP) | Газовод |
5 | 0902-05-29СБ | Газовод |
7 | 4,56623E+11 | Фильтр воздушный ФВ 722.1109510 |
7 | 4,56623E+11 | Фильтр воздушный ФВ722.1109510 |
8 | 1106-05-26-20СП(SP) | Хомут |
8 | 1106-05-26СБ | Хомут |
9 | 28 5230-20 | Болт |
9 | 285230 | Болт |
10 | 1102-05-31-01-20СП -20(SP) | Хомут |
10 | 1102-05-31-01СБ | Хомут |
10 | 1102-05-31-20СП(SP) | Хомут |
10 | 1102-05-31СБ | Хомут |
11 | 1102-05-4 | Планка |
11 | 1102-05-4-20 | Планка |
12 | Болт М10-6gх70 | Болт М10-6gх70 |
13 | 0902-05-15 | Труба |
13 | 0902-05-15-20 | Труба |
14 | Прокладка 236-1109045 | Прокладка 236-1109045 |
15 | 404-05-92 | Колпачок защитный |
16 | 13.3839.600 | Датчик сигнализатора засоренности воздушного фильтра |
17 | Кольцо 14x20 МН 4152-62 | Кольцо 14x20 МН 4152-62 |
18 | 0602-05-45 | Корпус |
19 | 0602-05-46 | Клапан |
20 | 0602-05-32СБ | Направляющая |
21 | Болт М8-6gх30 | Болт М8-6gх30 |
22 | Гайка М8 | Гайка М8 |
23 | Шайба 8Т | Шайба 8Т |
24 | 403-05-25 | Хомут |
24 | 403-05-25-20 | Хомут |
25 | Болт М12х1.25-6gх35 | Болт |
26 | Шайба 12 ОТ | Шайба 12 ОТ |
27 | 310230 | Шайба 12.01.08кп.019 ГОСТ 6958-78 |
27 | 310230-20 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 |
28 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
28 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
29 | 0902-05-30-20СП(SP) | Газовод |
29 | 0902-05-30СБ | Газовод |
Вкладка 4 - Заголовок:
УСТАНОВКА СИСТЕМ ВОЗДУХООЧИСТКИ И ВЫПУСКА
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 1102-05-31-20СП (SP) | Хомут |
1 | 1102-05-31СБ | Хомут |
2 | 47 9151 0000 02 | Компенсатор СК-524.000.00СБ |
3 | Компенсатор ЕАЛР.302666.010СБ | Компенсатор ЕАЛР.302666.010СБ |
4 | 0902-05-24-20СП(SP) | Труба |
4 | 0902-05-24СБ | Труба |
5 | 0902-05-20-20СП (SP) | Глушитель |
5 | 0902-05-20СП (SP) | Глушитель |
6 | 0902-05-21-20СП(SP) | Труба выпускная |
6 | 0902-05-21СБ | Труба выпускная |
7 | 28 5230-20 | Болт |
7 | 285230 | Болт |
8 | 1102-05-37-20СП(SP) | Крышка с хомутом |
8 | 1102-05-37СБ | Крышка с хомутом |
9 | 404-05-27-20СП(SP) | Воздухозаборник |
9 | 404-05-27СБ | Воздухозаборник |
10 | 0902-05-11-20СП (SP) | Воздухоочиститель циклонный |
10 | 0902-05-11СБ | Воздухоочиститель циклонный |
11 | 2501-05-108-20СП(SP) | Хомут |
11 | 2501-05-108СБ | Хомут |
12 | 4535370308 | Шланг угловой 5320-1109375 |
13 | 0902-05-26-20СП (SP) | Газовод |
13 | 0902-05-26СБ | Газовод |
14 | 46 1401-20 | Рукав |
14 | 461401 | Рукав |
15 | 46-60-366-20СП(SP) | Хомут |
15 | 46-60-366СБ | Хомут |
16 | Шланговый хомут DIN3017 AS40-60/12C7-W2 | Шланговый хомут DIN3017 AS40-60/12C7-W2 |
17 | 0902-05-10-20СП(SP) | Воздуховод |
17 | 0902-05-10СБ | Воздуховод |
Вкладка 5 - Заголовок:
УСТАНОВКА СИСТЕМЫ ПОДОГРЕВА
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
Шайбы | Шайбы | |
1 | Шланговый хомут DIN3017 AS30-45/12C7-W2 | Шланговый хомут DIN3017 AS30-45/12C7-W2 |
2 | 46 1201-02 | Рукав |
3 | 0902-43-24СБ | Трубопровод |
4 | 0902-43-15СБ | Трубопровод |
5 | Шайба 12 ОТ | Шайба 12 ОТ |
6 | Болт М 12x1.25-6gx20 | Болт М 12x1.25-6gx20 |
7 | 312505-43-17-01СБ | Корпус |
8 | Винт ВМ5-6gх12 | Винт ВМ5-6gх12 |
9 | Шайба 5 | Шайба 5 |
10 | Щиток управления ПЖД-600И-1015410 | Щиток управления ПЖД-600И-1015410 |
11 | 46 1201-13 | Рукав |
12 | 46 1201-04 | Рукав |
13 | 46 0501-06 | Рукав |
14 | Шланговый хомут DIN3017 AL12-22/9C7-W2 | Шланговый хомут DIN3017 AL12-22/9C7-W2 |
15 | 2501-43-254СБ | Наконечник |
16 | 700-41-2622 | Болт зажимной |
17 | 0602-43-36СБ | Трубопровод |
18 | 1102-43-35-01СБ | Трубопровод |
19 | 450293 | Прокладка |
20 | Болт M8-6gx20 | Болт M8-6gx20 |
21 | Шайба 8Т | Шайба 8Т |
22 | 311506-43-107СБ | Кран |
23 | Болт М6-6gх16 | Болт М6-6gх16 |
24 | Шайба 6Т | Шайба 6Т |
25 | Коммутатор транзисторный 9301.3734 | Коммутатор транзисторный 9301.3734 |
26 | Модуль зажигания отопителя 9301.3734-01 | Модуль зажигания отопителя 9301.3734-01 |
27 | 700-40-6684-03 | Прокладка |
28 | 415320 | Хомутик |
29 | Болт M8-6gx16 | Болт M8-6gx16 |
30 | 2706-43-14СБ | Рукав |
31 | 46-43-313 | Прокладка |
32 | 46 0601-45 | Рукав |
32 | 46 0601-45-20 | Рукав |
33 | Шланговый хомут DIN3017 AS20-32/12C7-W2 | Шланговый хомут DIN3017 AS20-32/12C7-W2 |
34 | 46 0601-48 | Рукав |
35 | 311102-43-18-01СБ | Трубопровод |
36 | 1102-43-33-02СБ | Трубопровод |
37 | 2502-43-79 | Прижим |
38 | Болт М 12x1.25-6gх40 | Болт М 12x1.25-6gх40 |
39 | 0902-43-26СБ | Кронштейн |
40 | 280521 | Болт М16-6gх30 |
41 | Шайба 16 ОТ | Шайба 16 ОТ |
42 | Агрегат насосный ПЖД -30Л-1015200 | Агрегат насосный ПЖД -30Л-1015200 |
43 | 0902-43-8 | Кронштейн |
44 | Болт M10-6gx20 | Болт M10-6gx20 |
45 | Шайба 10 ОТ | Шайба 10 ОТ |
46 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
47 | Котел подогревателя ПЖД -30Л-1015010 | Котел подогревателя ПЖД -30Л-1015010 |
48 | 1102-43-37СБ | Трубопровод |
49 | 46 0901-07 | Рукав |
50 | 46 1501-07 | Рукав |
51 | Шланговый хомут DIN3017 AS50-70/12C7-W2 | Шланговый хомут DIN3017 AS50-70/12C7-W2 |
52 | 0902-43-14СБ | Петля |
53 | 280376 | Болт М12-6gх55 |
54 | 0902-43-12СБ | Кронштейн |
55 | Болт М 12x1.25-6gх25 | Болт М 12x1.25-6gх25 |
56 | 1106-43-122-01 | Труба |
57 | 400476 | Патрубок |
58 | 0902-43-13СБ | Трубопровод |
59 | 0902-43-25СБ | Трубопровод |
60 | 46 1201-01 | Рукав |
61 | 46 0401-04 | Рукав |
62 | 0902-43-16СБ | Трубопровод |
63 | 0902-43-23СБ | Трубопровод |
64 | 46 1201-05 | Рукав |
65 | 0902-43-17СБ | Трубопровод |
66 | 403-60-209 | Прокладка |
67 | 0902-43-11СБ | Кронштейн |
68 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
69 | Наконечник свечной с помехоподавителем СЭ12 | Наконечник свечной с помехоподавителем СЭ12 |
70 | Колпачок защитный проводов высокого напряжения 130-370-71486 | Колпачок защитный проводов высокого напряжения 130-370-71486 |
71 | 312505-10-107СБ | Провод ВН |
72 | 1102-43-25СБ | Трубопровод |
73 | 1102-43-41-01 | Зажим |
74 | 2002-43-133 | Прижим |
75 | 280230 | Болт М10-6gх25 ГОСТ 7796-70 |
76 | 1106-43-80СБ | Кронштейн |
77 | 0902-43-26 | Фланец |
78 | 0902-43-22СБ | Трубопровод |
79 | 46 0601-41-20 | Рукав |
80 | 46 0401-03 | Рукав |
Характеристики

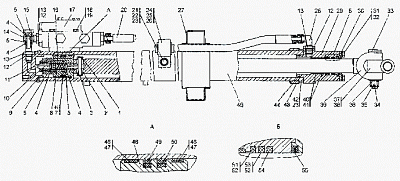

Гидросистема управления навесным оборудованием Четра Т-9
Вкладка 1 - Заголовок:
ГИДРОЦИЛИНДР ДИАМ. 80
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-26-505-20СП(SP) | Гидроцилиндр | |
0901-26-505СБ | Гидроцилиндр | |
1 | 0901-26-529 | Втулка |
2 | 1501-26-625-01 | Палец |
3 | 700-58-2423 | Кольцо пружинное |
3 | 700-58-2423-20 | Кольцо пружинное |
4 | Кольцо 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 |
5 | 0901-26-527 | Кольцо защитное |
6 | 2601-26-25 | Шайба защитная |
7 | Кольцо 034-040-36-2-51-1668 | Кольцо 034-040-36-2-51-1668 |
8 | 1501-26-623-01 | Проставка |
9 | 0901-26-522 | Гайка специальная |
10 | 0901-26-508СБ | Клапан |
11 | 1501-26-622-01 | Заглушка |
12 | Кольцо 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
13 | Н.036.23.072 | Контргайка |
13 | Н.036.23.072-01 | Контргайка |
14 | 0901-26-521 | Угольник поворотный |
14 | 0901-26-521-20 | Угольник поворотный |
15 | 0901-26-526 | Болт регулировочный |
15 | 0901-26-526-20 | Болт регулировочный |
16 | 385285 | Пружина |
17 | 0901-26-509-20СП 20(SP) | Устройство перепускное |
17 | 0901-26-509СБ | Устройство перепускное |
18 | Болт М10-6gх70 | Болт М10-6gх70 |
19 | Шайба 10ОТ | Шайба 10ОТ |
20 | 46-26-355-23-20СП -20(SP) | Рукав высокого давления |
20 | 46-26-355-23СБ | Рукав высокого давления |
21 | 28 0515-20 | Болт М16х1.5-6х25.66.029 ГОСТ 7796-70 |
21 | 280515 | Болт М16х1.5-6х25.66.019 ГОСТ7796-70 |
22 | 310270 | Шайба 16.01.20.019 ГОСТ 11371-78 |
22 | 310270-20 | Шайба 16.01.20.0221 ГОСТ 11371-78 |
23 | Шайба 16ОТ | Шайба 16ОТ |
24 | 2501-26-300 | Скоба |
24 | 2501-26-300-20 | Скоба |
25 | 2501-26-301 | Планка |
25 | 2501-26-301-20 | Планка |
26 | 40 0354-05 | Втулка |
27 | 1101-26-628 | Заглушка |
28 | Н.036.23.091 | Угольник ввертной |
29 | 0901-26-511 | Крышка |
30 | 0901-26-514 | Скребок |
31 | Болт М8-6gх30 | Болт М8-6gх30 |
32 | Шайба 8Т | Шайба 8Т |
33 | 0901-26-520 | Палец |
34 | Шплинт 4x40 | Шплинт 4x40 |
35 | 30 0335-20 | Гайка М20х1.5 |
35 | 300335 | Гайка М20х1.5 |
36 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 |
36 | 310310-20 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 |
37 | 0901-26-512 | Шарнир |
38 | 0901-26-532 | Шарнир |
39 | 0901-26-510 | Шток |
39 | 0901-26-510-20 | Шток |
40 | 2501-98-572 | Кольцо штоковое |
41 | Кольцо опорно-направляющее штоковое Е22Т-050-20-2.5 | Кольцо опорно-направляющее штоковое Е22Т-050-20-2.5 |
42 | 28 0571-20 | Болт 3М16х1.5-6gх90 |
42 | 280571 | Болт 3М16х1.5-6gх90 |
43 | 2501-98-515 | Кольцо защитное |
44 | Кольцо 070-080-58-2-51-1668 | Кольцо 070-080-58-2-51-1668 |
45 | 0901-26-507СБ | Корпус |
46 | 2501-98-578 | Втулка опорная |
47 | Кольцо опорно-направляющее поршневое Е21Т-080-12-3.0 | Кольцо опорно-направляющее поршневое Е21Т-080-12-3.0 |
48 | 0901-26-516 | Поршень |
49 | 2501-98-579 | Кольцо уплотнительное |
50 | Кольцо 060-070-58-2-51-1668 | Кольцо 060-070-58-2-51-1668 |
51 | 0901-26-530 | Кольцо уплотнительное |
52 | Кольцо 055-065-58-2-51-1668 | Кольцо 055-065-58-2-51-1668 |
53 | 0901-26-531 | Кольцо уплотнительное |
54 | Грязесъемник Е50-А-050-12 | Грязесъемник Е50-А-050-12 |
55 | 2501-93-506СБ | Грязесъемник 3d |
Вкладка 2 - Заголовок:
КЛАПАН
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-26-508СБ | Клапан | |
1 | 0901-26-517 | Втулка |
2 | 0901-26-518 | Втулка |
Вкладка 3 - Заголовок:
КЛАПАН
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-26-25-20СП(SP) | Клапан | |
0901-26-25СБ | Клапан | |
1 | 385275 | Пружина |
2 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 |
2 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 |
3 | 375950 | Пробка |
4 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
5 | 37 5245-20 | Пробка |
5 | 375245 | Пробка |
6 | Кольцо 007-011-25-2-51-1668 | Кольцо 007-011-25-2-51-1668 |
7 | 0901-26-1 | Корпус |
8 | 3501-26-22 | Золотник |
9 | 312501-26-167 | Плунжер |
10 | 37 5950-01 | Пробка |
11 | 440057 | Заглушка |
Вкладка 4 - Заголовок:
КЛАПАН
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-26-26-20СП(SP) | Клапан | |
0901-26-26СБ | Клапан | |
1 | 37 5952 37 5952-20 | Пробка |
2 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
3 | 385120 | Пружина |
4 | 2001-26-275 | Плунжер |
5 | 2001-26-276-01 | Клапан |
6 | 0901-26-2 | Корпус |
7 | Кольцо 022-028-36-2-51-1668 | Кольцо 022-028-36-2-51-1668 |
Вкладка 5 - Заголовок:
ПУЛЬТ УПРАВЛЕНИЯ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-26-15-20СП(SP) | Пульт управления | |
0901-26-15СБ | Пульт управления | |
1 | Кольцо 008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 |
2 | 311102-26-517-22-20СП -20(SP) | Рукав |
2 | 311102-26-517-22CБ | Рукав |
3 | 0602-28-136 | Шайба специальная |
4 | 0901-26-24 | Штуцер ввертной |
4 | 0901-26-24-20 | Штуцер ввертной |
5 | Винт ВМ6-6х16 | Винт ВМ6-6х16 |
6 | 0901-24-60 | Основание |
6 | 0901-24-60-20 | Основание |
7 | Шайба 6Т | Шайба 6Т |
8 | Винт ВМ6-6gх12 | Винт ВМ6-6gх12 |
9 | 1106-10-146-20СП(SP) | Блок управления |
9 | 1106-10-146СБ | Блок управления |
10 | 311102-26-514-02-20СП -20(SP) | Угольник |
10 | 311102-26-514-02СБ | Угольник |
11 | Клапан В-2ТН6L06-10/МО1 | Клапан В-2ТН6L06-10/МО1 |
12 | Винт ВМ8-6х18 | Винт ВМ8-6х18 |
13 | Шайба 8Т | Шайба 8Т |
14 | 311102-26-509-20СП -20(SP) | Тройник |
14 | 311102-26-509СБ | Тройник |
15 | 311102-26-517-40-20СП -20(SP) | Рукав |
15 | 311102-26-517-40СБ | Рукав |
16 | 311102-26-517-14-20СП -20(SP) | Рукав |
16 | 311102-26-517-14CБ | Рукав |
17 | 311102-26-517-39-20СП -20(SP) | Рукав |
17 | 311102-26-517-39СБ | Рукав |
18 | 311102-26-517-01-20СП -20(SP) | Рукав |
18 | 311102-26-517-01CБ | Рукав |
19 | 311102-26-517-38-20СП -20(SP) | Рукав |
19 | 311102-26-517-38СБ | Рукав |
20 | 311102-26-517-03-20СП -20(SP) | Рукав |
20 | 311102-26-517-03CБ | Рукав |
21 | 311102-26-517-37-20СП -20(SP) | Рукав |
21 | 311102-26-517-37CБ | Рукав |
22 | 311102-26-517-12-20СП -20(SP) | Рукав |
22 | 311102-26-517-12CБ | Рукав |
Вкладка 6 - Заголовок:
ПУЛЬТ УПРАВЛЕНИЯ
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-26-15-01-20СП(SP) | Пульт управления | |
0901-26-15-01СБ | Пульт управления | |
1 | Кольцо 008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 |
2 | 311102-26-517-06-20СП -20(SP) | Рукав |
2 | 311102-26-517-06СБ | Рукав |
3 | 0602-28-136 | Шайба специальная |
4 | 0901-26-24 | Штуцер ввертной |
4 | 0901-26-24-20 | Штуцер ввертной |
5 | Винт BM6-6gx16 | Винт BM6-6gx16 |
6 | 0901 -24-60-03-20 | Основание |
6 | 0901-24-60-03 | Основание |
7 | Шайба 6Т | Шайба 6Т |
8 | Винт BM6-6gx12 | Винт BM6-6gx12 |
9 | 1106-10-146-20СП(SP) | Блок управления |
9 | 1106-10-146СБ | Блок управления |
10 | 311102-26-517-39-20СП -20(SP) | Рукав |
10 | 311102-26-517-39СБ | Рукав |
11 | 311102-26-517-12-20СП -20(SP) | Рукав |
11 | 311102-26-517-12СБ | Рукав |
12 | 311102-26-517-37-20СП -20(SP) | Рукав |
12 | 311102-26-517-37СБ | Рукав |
13 | 311102-26-517-01-20СП -20(SP) | Рукав |
13 | 311102-26-517-01СБ | Рукав |
14 | 311102-26-517-38-20СП -20(SP) | Рукав |
14 | 311102-26-517-38СБ | Рукав |
Вкладка 7 - Заголовок:
ПУЛЬТ УПРАВЛЕНИЯ
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-26-20-20СП(SP) | Пульт управления | |
0901-26-20СП(SP) | Пульт управления | |
1 | 311102-26-517-04-20СП -20(SP) | Рукав |
1 | 311102-26-517-04СБ | Рукав |
2 | Кольцо 008-010-14-2-3 | Кольцо 008-010-14-2-3 |
3 | 311102-26-517-22-20СП -20(SP) | Рукав |
3 | 311102-26-517-22СБ | Рукав |
4 | 0602-28-136 | Шайба специальная |
5 | 0901-26-24 | Штуцер ввертной |
5 | 0901-26-24-20 | Штуцер ввертной |
6 | 1106-10-146-20СП(SP) | Блок управления |
6 | 1106-10-146СБ | Блок управления |
7 | 311102-26-514-02-20СП -20(SP) | Угольник |
7 | 311102-26-514-02СБ | Угольник |
8 | Клапан В-2ТН6L06-10/МО1 | Клапан В-2ТН6L06-10/МО1 |
9 | Винт ВМ8-6х18 | Винт ВМ8-6х18 |
10 | Шайба 8Т | Шайба 8Т |
11 | 311102-26-509-20СП -20(SP) | Тройник |
11 | 311102-26-509СБ | Тройник |
12 | 311102-26-517-40-20СП -20(SP) | Рукав |
12 | 311102-26-517-40СБ | Рукав |
13 | 311102-26-517-14-20СП -20(SP) | Рукав |
13 | 311102-26-517-14СБ | Рукав |
14 | 311102-26-517-01-20СП -20(SP) | Рукав |
14 | 311102-26-517-01СБ | Рукав |
15 | 311102-26-517-39-20СП -20(SP) | Рукав |
15 | 311102-26-517-39СБ | Рукав |
16 | 0901-24-60 | Основание |
16 | 0901-24-60-20 | Основание |
17 | Винт ВМ6-6х16 | Винт ВМ6-6х16 |
18 | 311102-26-517-03-20СП -20(SP) | Рукав |
18 | 311102-26-517-03СБ | Рукав |
19 | 311102-26-517-37-20СП -20(SP) | Рукав |
19 | 311102-26-517-37СБ | Рукав |
20 | 311102-26-517-12-20СП -20(SP) | Рукав |
20 | 311102-26-517-12СБ | Рукав |
21 | Винт ВМ6-6gх12 | Винт ВМ6-6gх12 |
22 | Шайба 6Т | Шайба 6Т |
Вкладка 8 - Заголовок:
УСТАНОВКА ГИДРОСИСТЕМЫ
Вкладка 8 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-26-1-02СБ | Установка гидросистемы | |
1 | 2501-15-103 | Муфта |
2 | 580307 | Кольцо С34 ГОСТ 13940-86 |
3 | 0901-26-31 | Фланец |
3 | 0901-26-31-20 | Фланец |
4 | 440049 | Шайба защитная |
5 | Болт М12-6gх40 | Болт М12-6gх40 |
6 | 28 1389-20 | Болт М12-6gх100 |
6 | 281389 | Болт М12-6gх100 |
7 | Шайба 12 ОТ | Шайба 12 ОТ |
8 | Кольцо 038-046-46-2-51-1668 | Кольцо 038-046-46-2-51-1668 |
9 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
9 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
10 | Кольцо 100-110-58-2-ИРП1314 | Кольцо 100-110-58-2-ИРП1314 |
11 | Насос НШ 71А-3 | Насос НШ 71А-3 |
11 | Насос НШ 71А-3Т | Насос НШ 71А-3Т |
12 | 0901-26-12-01-20СП(SP) | Трубопровод |
12 | 0901-26-12-01СБ | Трубопровод |
13 | 0901-26-11 | Штуцер ввертной |
13 | 0901-26-11-20 | Штуцер ввертной |
14 | 1101-26-222 | Шайба специальная |
14 | 1101-26-222-20 | Шайба специальная |
15 | Кольцо 024-028-25-2-51-1668 | Кольцо 024-028-25-2-51-1668 |
16 | 0901-26-12-20СП(SP) | Трубопровод |
16 | 0901-26-12СБ | Трубопровод |
17 | 0901-26-10 | Штуцер ввертной |
17 | 0901-26-10-20 | Штуцер ввертной |
18 | 1101-26-223 | Шайба специальная |
18 | 1101-26-223-20 | Шайба специальная |
19 | Кольцо 030-036-36-2-ИРП1314 | Кольцо 030-036-36-2-ИРП1314 |
20 | 0901-26-13 | Штуцер ввертной |
20 | 0901-26-13-20 | Штуцер ввертной |
21 | 0602-28-136 | Шайба специальная |
22 | 1101-26-206 | Заглушка |
22 | 1101-26-206-20 | Заглушка |
23 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 |
23 | 280250 | Болт М10-6gх40 ГОСТ 7796-70 |
24 | Шайба 10 ОТ | Шайба 10 ОТ |
25 | Клапан 3SX14LX/P200 | Клапан 3SX14LX/P200 |
26 | 0901-26-25-20СП(SP) | Клапан |
26 | 0901-26-25СБ | Клапан |
27 | 28 0320-20 | Болт М12х1.25-6gх20 ГОСТ 7796-70 |
27 | 280320 | Болт М12х1.25-6gх20 ГОСТ 7795-70 |
28 | 0901-26-23 | Планка |
28 | 0901-26-23-20 | Планка |
29 | 0901 -26-19-20СП(SP) | Кронштейн |
29 | 0901-26-19СБ | Кронштейн |
30 | Болт М12х1.25-6gх25 | Болт М12х1.25-6gх25 |
31 | 0901-26-24 | Штуцер ввертной |
31 | 0901-26-24-20 | Штуцер ввертной |
32 | 311102-26-514-02-20СП -20(SP) | Угольник |
32 | 311102-26-514-02СБ | Угольник |
33 | 311102-26-514-03-20СП -20(SP) | Угольник |
33 | 311102-26-514-03СБ | Угольник |
34 | 0602-28-25-01-20СП(SP) | Угольник |
34 | 0602-28-25-01СБ | Угольник |
35 | 0602-28-137 | Штуцер ввертной |
35 | 0602-28-137-20 | Штуцер ввертной |
36 | 0602-28-105-01 | Бугель |
36 | 0602-28-105-01-20 | Бугель |
37 | 515088 | Бонка |
38 | Болт M8-6gx30 | Болт M8-6gx30 |
39 | Шайба 8 Т | Шайба 8 Т |
40 | 312501-26-141 | Бугель |
40 | 312501-26-141-20 | Бугель |
41 | 312501 -26-142-20 | Бугель |
41 | 312501-26-142 | Бугель |
42 | 46-26-355-17-20СП(SP) | Рукав высокого давления |
42 | 46-26-355-17СБ | Рукав высокого давления |
42 | 46-26-355-25-20СП(SP) | Рукав высокого давления |
42 | 46-26-355-25СБ | Рукав высокого давления |
43 | 0901-26-25 | Заглушка |
43 | 0901-26-25-20 | Заглушка |
44 | 0901-26-20-20СП(SP) | Пульт управления |
44 | 0901-26-20СП(SP) | Пульт управления |
45 | Болт М12-6gх25 | Болт М12-6gх25 |
Вкладка 9 - Заголовок:
УСТАНОВКА ГИДРОСИСТЕМЫ
Вкладка 9 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-26-1-02СБ | Установка гидросистемы | |
1 | 2501-15-103 | Муфта |
2 | 580307 | Кольцо С34 ГОСТ 13940-86 |
3 | 0901-26-31 | Фланец |
3 | 0901-26-31-20 | Фланец |
4 | 440049 | Шайба защитная |
5 | Болт М12-6gх40 | Болт М12-6gх40 |
6 | 28 1389-20 | Болт М12-6gх100 |
6 | 281389 | Болт М12-6gх100 |
7 | Шайба 12 ОТ | Шайба 12 ОТ |
8 | Кольцо 038-046-46-2-51-1668 | Кольцо 038-046-46-2-51-1668 |
9 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
9 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
10 | Кольцо 100-110-58-2-ИРП1314 | Кольцо 100-110-58-2-ИРП1314 |
11 | Насос НШ 71А-3 | Насос НШ 71А-3 |
11 | Насос НШ 71А-3Т | Насос НШ 71А-3Т |
12 | 0901-26-12-01-20СП(SP) | Трубопровод |
12 | 0901-26-12-01СБ | Трубопровод |
13 | 0901-26-11 | Штуцер ввертной |
13 | 0901-26-11-20 | Штуцер ввертной |
14 | 1101-26-222 | Шайба специальная |
14 | 1101-26-222-20 | Шайба специальная |
15 | Кольцо 024-028-25-2-51-1668 | Кольцо 024-028-25-2-51-1668 |
16 | 0901-26-12-20СП(SP) | Трубопровод |
16 | 0901-26-12СБ | Трубопровод |
17 | 0901-26-10 | Штуцер ввертной |
17 | 0901-26-10-20 | Штуцер ввертной |
18 | 1101-26-223 | Шайба специальная |
18 | 1101-26-223-20 | Шайба специальная |
19 | Кольцо 030-036-36-2-ИРП1314 | Кольцо 030-036-36-2-ИРП1314 |
20 | 0901-26-13 | Штуцер ввертной |
20 | 0901-26-13-20 | Штуцер ввертной |
21 | 0602-28-136 | Шайба специальная |
22 | 1101-26-206 | Заглушка |
22 | 1101-26-206-20 | Заглушка |
23 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 |
23 | 280250 | Болт М10-6gх40 ГОСТ 7796-70 |
24 | Шайба 10 ОТ | Шайба 10 ОТ |
25 | Клапан 3SX14LX/P200 | Клапан 3SX14LX/P200 |
26 | 0901-26-25-20СП(SP) | Клапан |
26 | 0901-26-25СБ | Клапан |
27 | 28 0320-20 | Болт М12х1.25-6gх20 ГОСТ 7796-70 |
27 | 280320 | Болт М12х1.25-6gх20 ГОСТ 7795-70 |
28 | 0901-26-23 | Планка |
28 | 0901-26-23-20 | Планка |
29 | 0901 -26-19-20СП(SP) | Кронштейн |
29 | 0901-26-19СБ | Кронштейн |
30 | Болт М12х1.25-6gх25 | Болт М12х1.25-6gх25 |
31 | 0901-26-24 | Штуцер ввертной |
31 | 0901-26-24-20 | Штуцер ввертной |
32 | 311102-26-514-02-20СП -20(SP) | Угольник |
32 | 311102-26-514-02СБ | Угольник |
33 | 311102-26-514-03-20СП -20(SP) | Угольник |
33 | 311102-26-514-03СБ | Угольник |
34 | 0602-28-25-01-20СП(SP) | Угольник |
34 | 0602-28-25-01СБ | Угольник |
35 | 0602-28-137 | Штуцер ввертной |
35 | 0602-28-137-20 | Штуцер ввертной |
36 | 0602-28-105-01 | Бугель |
36 | 0602-28-105-01-20 | Бугель |
37 | 515088 | Бонка |
38 | Болт M8-6gx30 | Болт M8-6gx30 |
39 | Шайба 8 Т | Шайба 8 Т |
40 | 312501-26-141 | Бугель |
40 | 312501-26-141-20 | Бугель |
41 | 312501 -26-142-20 | Бугель |
41 | 312501-26-142 | Бугель |
42 | 46-26-355-17-20СП(SP) | Рукав высокого давления |
42 | 46-26-355-17СБ | Рукав высокого давления |
42 | 46-26-355-25-20СП(SP) | Рукав высокого давления |
42 | 46-26-355-25СБ | Рукав высокого давления |
43 | 0901-26-25 | Заглушка |
43 | 0901-26-25-20 | Заглушка |
44 | 0901-26-20-20СП(SP) | Пульт управления |
44 | 0901-26-20СП(SP) | Пульт управления |
45 | Болт М12-6gх25 | Болт М12-6gх25 |
Вкладка 10 - Заголовок:
УСТАНОВКА ГИДРОСИСТЕМЫ
Вкладка 10 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-26-1-01-20СП(SP) | Установка гидросистемы | |
0901-26-1-01СБ | Установка гидросистемы | |
1 | 0901-26-22 | Планка |
1 | 0901-26-22-20 | Планка |
2 | 515210 | Бонка |
3 | 28 0320-20 | Болт М12х1.25-6gх20 ГОСТ 7796-70 |
3 | 280320 | Болт М12х1.25-6gх20 ГОСТ 7795-70 |
4 | Шайба 12 ОТ | Шайба 12 ОТ |
5 | 0901-26-26-20СП (SP) | Клапан |
5 | 0901-26-26СБ | Клапан |
6 | Болт M12-6gx25 | Болт M12-6gx25 |
7 | 311102-26-527-20СП -20(SP) | Рукав |
7 | 311102-26-527СБ | Рукав |
8 | 0602-28-22-02-20СП -20(SP) | Рукав 08 |
8 | 0602-28-22-02СБ | Рукав 08 |
9 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
10 | 311102-26-527-05-20СП -20(SP) | Рукав |
10 | 311102-26-527-05СБ | Рукав |
11 | 46-26-355-13-20СП(SP) | Рукав высокого давления |
11 | 46-26-355-13СБ | Рукав высокого давления |
12 | 46-26-355-20СП(SP) | Рукав высокого давления |
12 | 46-26-355СБ | Рукав высокого давления |
13 | 404-26-213-04-20СП -20(SP) | Рукав |
13 | 404-26-213-04СБ | Рукав |
14 | 0602-28-136 | Шайба специальная |
15 | 0901-26-24 | Штуцер ввертной |
15 | 0901-26-24-20 | Штуцер ввертной |
16 | 311102-26-514-03-20СП -20(SP) | Угольник |
16 | 311102-26-514-03СБ | Угольник |
17 | Кольцо 008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 |
18 | 311102-26-517-34-20СП -20(SP) | Рукав |
18 | 311102-26-517-34СБ | Рукав |
19 | Н.036.23.022 | Контргайка |
19 | Н.036.23.022-01 | Контргайка |
20 | Кольцо 018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 |
21 | 311102-26-514-20СП -20(SP) | Угольник |
21 | 311102-26-514СБ | Угольник |
22 | 312501-90-19-20СП(SP) | Тройник |
22 | 312501-90-19СБ | Тройник |
23 | 311102-26-569 | Угольник поворотный |
23 | 311102-26-569-20 | Угольник поворотный |
24 | 311102-26-514-02-20СП -20(SP) | Угольник |
24 | 311102-26-514-02СБ | Угольник |
25 | 46-26-314-01 -20СП(SP) | Угольник |
25 | 46-26-314-01СБ | Угольник |
26 | 0901-26-13 | Штуцер ввертной |
26 | 0901-26-13-20 | Штуцер ввертной |
27 | 1101-26-222 | Шайба специальная |
27 | 1101-26-222-20 | Шайба специальная |
28 | 37 5245-20 | Пробка |
28 | 375245 | Пробка |
29 | Кольцо 007-011-25-2-51-1668 | Кольцо 007-011-25-2-51-1668 |
30 | Кольцо 024-028-25-2-51-1668 | Кольцо 024-028-25-2-51-1668 |
31 | 46-26-314-20СП(SP) | Угольник |
31 | 46-26-314СБ | Угольник |
32 | 1101-26-50-01-20СП -20(SP) | Трубопровод |
32 | 1101-26-50-01СБ | Трубопровод |
33 | Болт М12-6gx80 | Болт М12-6gx80 |
34 | Болт M12-6gx40 | Болт M12-6gx40 |
35 | Кольцо 060-070-58-2-51-1668 | Кольцо 060-070-58-2-51-1668 |
36 | 0901-26-28 | Планка |
36 | 0901-26-28-20 | Планка |
37 | 0602-28-138-01 | Бугель |
37 | 0602-28-138-01-20 | Бугель |
38 | 0602-28-141-01 | Бугель |
38 | 0602-28-141-01-20 | Бугель |
39 | Болт M8-6gx30 | Болт M8-6gx30 |
40 | Гайка М8 | Гайка М8 |
41 | Шайба 8Т | Шайба 8Т |
42 | 1101-26-121 | Рукав |
42 | 1101-26-121-20 | Рукав |
43 | 1101-26-165 | Планка |
44 | 5001-26-96 | Скоба |
44 | 5001-26-96-20 | Скоба |
45 | 5001-26-97 | Планка |
45 | 5001-26-97-20 | Планка |
46 | 700-40-6927 | Прокладка |
46 | 700-40-6927 | Прокладка |
47 | 28 0544-20 | Болт М16х1.5-6gх45.109.40Х.029 ГОСТ 7796-70 |
47 | 280544 | Болт М16х1.5-6gх45.109.40Х.019 ГОСТ 7796-70 |
48 | Гайка М16х1.5 | Гайка М16х1.5 |
49 | Шайба 16 ОТ | Шайба 16 ОТ |
50 | Хомут 1070-У-02 | Хомут 1070-У-02 |
51 | 311102-26-517-14-20СП -20(SP) | Рукав |
51 | 311102-26-517-14СБ | Рукав |
52 | 311102-26-513-01-20СП -20(SP) | Угольник |
52 | 311102-26-513-01СБ | Угольник |
53 | 1101-26-67-01-20СП -20(SP) | Трубопровод |
53 | 1101-26-67-01СБ | Трубопровод |
54 | 0901 -26-14-20CП (S P) | Трубопровод |
54 | 0901-26-14СБ | Трубопровод |
55 | Кольцо 042-050-46-2-51-1668 | Кольцо 042-050-46-2-51-1668 |
56 | 440005 | Шайба защитная |
57 | 46-26-280 | Фланец |
57 | 46-26-280-20 | Фланец |
58 | 3502-20-4 | Винт |
58 | 3502-20-4-20 | Винт |
59 | Болт M12x1.25-6gx40 | Болт M12x1.25-6gx40 |
60 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
60 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
61 | 2501-26-362 | Фланец |
61 | 2501-26-362-20 | Фланец |
62 | 700-40-5117 | Шайба защитная |
63 | Кольцо 050-060-58-2-51-1668 | Кольцо 050-060-58-2-51-1668 |
64 | 5001-26-77 | Угольник ввертной |
64 | 5001-26-77-20 | Угольник ввертной |
65 | 311102-26-566 | Штуцер ввертной |
65 | 311102-26-566-20 | Штуцер ввертной |
66 | 0901-26-14 | Фланец |
66 | 0901-26-14-20 | Фланец |
67 | 2001-26-193 | Кольцо защитное |
68 | 28 0288-20 | Болт М10-6gх75 |
68 | 280288 | Болт М10-6gх75 |
69 | Шайба 10 ОТ | Шайба 10 ОТ |
70 | Кольцо 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
71 | Н.036.23.072 | Контргайка |
71 | Н.036.23.072-01 | Контргайка |
72 | Н.036.23.091 | Угольник ввертной |
72 | Н.036.23.091-01 | Угольник ввертной |
73 | 46 0901-04 | Рукав |
74 | Хомут 1040-У-02 | Хомут 1040-У-02 |
75 | 404-26-247 | Фланец |
75 | 404-26-247-20 | Фланец |
76 | Болт М8-6gx45 | Болт М8-6gx45 |
77 | 0901-26-16-20СП(SP) | Трубопровод |
77 | 0901-26-16СБ | Трубопровод |
78 | Кольцо 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 |
79 | Болт M10-6gx30 | Болт M10-6gx30 |
80 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 |
80 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 |
81 | 2001-26-125 | Фланец |
81 | 2001-26-125-20 | Фланец |
82 | Кольцо 022-028-36-2-51-1668 | Кольцо 022-028-36-2-51-1668 |
83 | 0901-26-15-01-20СП -20(SP) | Пульт управления |
83 | 0901-26-15-01СБ | Пульт управления |
Вкладка 11 - Заголовок:
УСТАНОВКА ГИДРОСИСТЕМЫ
Вкладка 11 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 2501-15-103 | Муфта |
2 | 580307 | Кольцо С34 ГОСТ 13940-86 |
3 | 0901-26-31 | Фланец |
3 | 0901-26-31-20 | Фланец |
4 | 440049 | Шайба защитная |
5 | Болт M12-6gx40 | Болт M12-6gx40 |
6 | 28 1389-20 | Болт М12-6gх100 |
6 | 281389 | Болт М12-6gх100 |
7 | Шайба 12 ОТ | Шайба 12 ОТ |
8 | Кольцо 038-046-46-2-51-1668 | Кольцо 038-046-46-2-51-1668 |
9 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
9 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
10 | Кольцо 100-110-58-2- ИРП1314 | Кольцо 100-110-58-2- ИРП1314 |
11 | Насос НШ 71А-3 | Насос НШ 71А-3 |
11 | Насос НШ 71А-3Т | Насос НШ 71А-3Т |
12 | 0901-26-10 | Штуцер ввертной |
12 | 0901-26-10-20 | Штуцер ввертной |
13 | 1101-26-223 | Шайба специальная |
13 | 1101-26-223-20 | Шайба специальная |
14 | Кольцо 030-036-36-2- ИРП1314 | Кольцо 030-036-36-2- ИРП1314 |
15 | 1101-26-222 | Шайба специальная |
15 | 1101-26-222-20 | Шайба специальная |
16 | 1101-26-205 | Заглушка |
16 | 1101-26-205-20 | Заглушка |
17 | Кольцо 024-028-25-2-51-1668 | Кольцо 024-028-25-2-51-1668 |
18 | 0602-28-136 | Шайба специальная |
19 | 1101-26-206 | Заглушка |
19 | 1101-26-206-20 | Заглушка |
20 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 |
20 | 280250 | Болт М10-6gх40 ГОСТ 7796-70 |
21 | Шайба 10 ОТ | Шайба 10 ОТ |
22 | Клапан 3SX14LX/P200 | Клапан 3SX14LX/P200 |
23 | 0901-26-25-20СП(SP) | Клапан |
23 | 0901-26-25СБ | Клапан |
24 | Болт M12-6gx25 | Болт M12-6gx25 |
25 | 28 0320-20 | Болт М12х1.25-6gх20 ГОСТ 7796-70 |
25 | 280320 | Болт М12х1.25-6gх20 ГОСТ 7795-70 |
26 | 0901-26-23-20 | Планка |
26 | 0901-2623 | Планка |
27 | 0901 -26-19-20СП(SP) | Кронштейн |
27 | 0901-26-19СБ | Кронштейн |
28 | Болт M12x1.25-6gx25 | Болт M12x1.25-6gx25 |
29 | 0901-26-24 | Штуцер ввертной |
29 | 0901-26-24-20 | Штуцер ввертной |
30 | 311102-26-514-02 -20СП(SP) | Угольник |
30 | 311102-26-514-02СБ | Угольник |
31 | 311102-26-514-03 -20СП(SP) | Угольник |
31 | 311102-26-514-03СБ | Угольник |
32 | 0602-28-25-01-20СП -20(SP) | Угольник |
32 | 0602-28-25-01CБ | Угольник |
33 | 0602-28-137 | Штуцер ввертной |
33 | 0602-28-137-20 | Штуцер ввертной |
34 | 0602-28-105-01 | Бугель |
34 | 0602-28-105-01-20 | Бугель |
35 | 515088 | Бонка |
36 | Болт M8-6gx40 | Болт M8-6gx40 |
37 | Шайба 8Т | Шайба 8Т |
Вкладка 12 - Заголовок:
УСТАНОВКА ГИДРОЦИЛИНДРОВ
Вкладка 12 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-26-10-20СП(SP) | Установка гидроцилиндров | |
0901-26-10СБ | Установка гидроцилиндров | |
1 | 0901-26-17-02-20СП(SP) | Трубопровод |
1 | 0901-26-17-02СБ | Трубопровод |
2 | 0901-26-17-01-20СП(SP) | Трубопровод |
2 | 0901-26-17-01СБ | Трубопровод |
3 | 0901-26-17-20СП(SP) | Трубопровод |
3 | 0901-26-17СБ | Трубопровод |
4 | Н.036.23.072 | Контргайка |
4 | Н.036.23.072-01 | Контргайка |
5 | Н.036.23.091 | Угольник ввертной |
5 | Н.036.23.091-01 | Угольник ввертной |
6 | Н.036.01.005 | Гайка накидная |
6 | Н.036.01.005-01 | Гайка накидная |
7 | Кольцо 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
8 | 400-26-55 | Заглушка |
8 | 400-26-55-20 | Заглушка |
9 | Шайба 16 ОТ | Шайба 16 ОТ |
10 | 28 0520-20 | Болт М16х1.5-6gх30 ГОСТ 7796-70 |
10 | 280520 | Болт М16х1.5-6gх30.109.40Х.019 ГОСТ 7796-70 |
11 | 315280 | Шайба |
11 | 315280-20 | Шайба |
12 | 1101-26-147 | Серьга |
12 | 1101-26-147-20 | Серьга |
13 | Болт М12-6gх35 | Болт М12-6gх35 |
14 | 0901-26-505-20СП(SP) | Гидроцилиндр |
14 | 0901-26-505СБ | Гидроцилиндр |
15 | 312501-26-141 | Бугель |
15 | 312501-26-141-20 | Бугель |
16 | 312501-26-142-01 | Бугель |
16 | 312501-26-142-01-20 | Бугель |
17 | Болт М8-6gх30 | Болт М8-6gх30 |
18 | Шайба 8Т | Шайба 8Т |
19 | 0901-26-11-20СП(SP) | Коллектор |
19 | 0901-26-11СБ | Коллектор |
19 | Болт М8-6gх50 | Болт М8-6gх50 |
20 | Болт М8-6gх25 | Болт М8-6gх25 |
21 | 46-26-355-21-20СП(SP) | Рукав высокого давления |
21 | 46-26-355-21СБ | Рукав высокого давления |
22 | 46-26-355-19-20СП(SP) | Рукав высокого давления |
22 | 46-26-355-19СБ | Рукав высокого давления |
23 | 0901-26-13 | Штуцер ввертной |
23 | 0901-26-13-20 | Штуцер ввертной |
24 | 1101-26-222 | Шайба специальная |
24 | 1101-26-222-20 | Шайба специальная |
25 | Кольцо 024-028-25-2-51-1668 | Кольцо 024-028-25-2-51-1668 |
26 | 0901-26-11 | Штуцер ввертной |
26 | 0901-26-11-20 | Штуцер ввертной |
27 | 0901-26-17-03-20СП(SP) | Трубопровод |
27 | 0901-26-17-03СБ | Трубопровод |
28 | 37 5714-20 | Пробка |
28 | 375714 | Пробка |
29 | 700-40-4481 | Прокладка |
29 | 700-40-4481-20 | Прокладка |
30 | Шайба 12 ОТ | Шайба 12 ОТ |
31 | 28 2388-20 | Болт М12х1.25-6gх95 |
31 | 282388 | Болт М12х1.25-6gх95 |
32 | 2601-28-60 | Бугель |
32 | 2601-28-60-20 | Бугель |
33 | 312501-94-155 | Планка |
33 | 312501-94-155-20 | Планка |
34 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
34 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
35 | 2501-26-300 | Скоба |
35 | 2501-26-300-20 | Скоба |
36 | 40 0354-05 | Втулка |
37 | 2501-26-301 | Планка |
37 | 2501-26-301-20 | Планка |
38 | Гайка М12 | Гайка М12 |
39 | 515210 | Бонка |
40 | Болт М12-1.25-6gх25 | Болт М12-1.25-6gх25 |
41 | 1101-26-46-20СП(SP) | Ось |
41 | 1101-26-46СБ | Ось |
42 | 46-26-355-18-20СП(SP) | Рукав высокого давления |
42 | 46-26-355-18СБ | Рукав высокого давления |
43 | 0901-26-18-20СП(SP) | Трубопровод |
43 | 0901-26-18СБ | Трубопровод |
44 | 28 0360-20 | Болт М12х1.25-6gх45 |
44 | 280360 | Болт М12х1.25-6gх45 |
45 | 46-26-314-20СП(SP) | Угольник |
45 | 46-26-314СБ | Угольник |
46 | 312501-26-142 | Бугель |
47 | 1101-26-174 | Крышка |
47 | 1101-26-174-20 | Крышка |
48 | Маслёнка 1.2Ц6 | Маслёнка 1.2Ц6 |
49 | 45 0312-20 | Прокладка |
49 | 450312 | Прокладка |
50 | 1101-26-168 | Диск |
51 | 1101-26-167 | Шайба специальная |
52 | 2501-98-571-01 | Кольцо штоковое |
53 | 580810 | Кольцо С110 |
54 | 28 0339-20 | Болт 3М12-6gх30 ГОСТ 7796-70 |
54 | 280339 | Болт 3М12-6gх30 ГОСТ 7796-70 |
55 | 1101-26-166 | Крышка |
56 | 1101-26-47-20СП(SP) | Заглушка |
56 | 1101-26-47СБ | Заглушка |
57 | 700-58-2088 | Кольцо С60 |
Вкладка 13 - Заголовок:
УСТРОЙСТВО ПЕРЕПУСКНОЕ
Вкладка 13 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-26-509-20СП-20(SP) | Устройство перепускное | |
0901-26-509СБ | Устройство перепускное | |
1 | 0901-26-519 | Корпус |
2 | 375714 | Пробка |
3 | Кольцо 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
4 | 0901-26-525 | Штуцер ввертной |
4 | 0901-26-525-20 | Штуцер ввертной |
5 | Кольцо 036-040-25-2-51-1668 | Кольцо 036-040-25-2-51-1668 |
6 | 1101-26-621 | Толкатель |
7 | 385250 | Пружина |
8 | 1101-26-625-01 | Плунжер |
9 | 0901-26-524 | Штуцер ввертной |
9 | 0901-26-524-20 | Штуцер ввертной |
10 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
11 | 700-40-6518 | Прокладка |
11 | 700-40-6518-20 | Прокладка |
12 | 46-21-884 | Колпачок |
13 | 37 5245-20 | Пробка |
13 | 375245 | Пробка |
14 | Кольцо 007-011-025-2-51-1668 | Кольцо 007-011-025-2-51-1668 |
15 | Кольцо 010-014-25-3 | Кольцо 010-014-25-3 |
16 | 37 5435-20 | Пробка |
16 | 375435 | Пробка |
Характеристики
- 1
- 2
