БАК ГИДРОСИСТЕМЫ

Вкладка 1 - Описание

№	Номер запчасти	Наименование запчасти
	3502-26-101-20СП	Бак
	3502-26-101СБ	Бак гидросистемы
	3502-26-102-20СП	Бак
1	Кольцо 018-022-25-2-51-1668 ГОСТ 18829-7	Кольцо 018-022-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
2	37 5625-20	Пробка
2	375625	Пробка
3	46-26-303-20	Сапун
3	46-26-303СБ	Сапун
4	270-280-58-2-3	Кольцо ГОСТ 18829-73
4	Кольцо 045-050-30-2-51-1668 ГОСТ 18829-7	Кольцо 045-050-30-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
5	3 502-26-102СБ	Бак
6	2501-26-178	Крышка
6	2501-26-178-20	Крышка
8	ТМ111-01	Датчик сигнализатора температуры ТУ 37.003.569-90
9	Болт М12х1.25-6gх30 ГОСТ 7796-70	Болт М12х1.25-6gх30 ГОСТ 7796-70
10	Шайба 12 ГОСТ 6402-70	Шайба 12 ГОСТ 6402-70
11	37 5245-20	Пробка
11	375245	Пробка
12	Кольцо 007-011-25-2-51-1668 ГОСТ 18829-7	Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38 005 204-84
13	Винт В.М6-6gх16 ГОСТ 17475-80	Винт В.М6-6gх16 ГОСТ 17475-80
14	400089	Уплотнение
15	46-26-1317	Стекло
16	46-26-957	Отражатель
17	46-26-964	Крышка
17	46-26-964-20	Крышка
18	3501-26-405СБ	Стакан
19	2501-26-336	Крышка
19	2501-26-336-20	Крышка
20	700-38-2332	Пружина
21	3501-26-14	Проставка
22	375990	Пробка
23	2501-15-25СБ	Элемент фильтрующий
24	40 0380-20	Прокладка
24	400380	Прокладка
25	Кольцо 039-045-36-2-51-1668 ГОСТ 18829-7	Кольцо 039-045-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
26	3500-15-15-20СП	Пробка
26	3500-15-15СБ	Пробка
27	Кольцо 024-028-25-2-51-1668 ГОСТ 18829-7	Кольцо 024-028-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
28	Болт М8-6gх20 ГОСТ 7796-70	Болт М8-6gх20 ГОСТ 7796-70
29	Шайба 8Т ГОСТ 6402-70	Шайба 8Т ГОСТ 6402-70
30	2501-26-337	Крышка
30	2501-26-337-20	Крышка
31	700-38-2280	Пружина
32	700-38-2183	Пружина
33	2501-26-185	Втулка
34	2501-26-192СБ	Шток
35	2501-26-183	Клапан
36	700-38-5397	Прокладка
37	47-25-142-20-СП	Клапан
37	47-25-142СБ	Клапан

Вкладка 2 - Заголовок

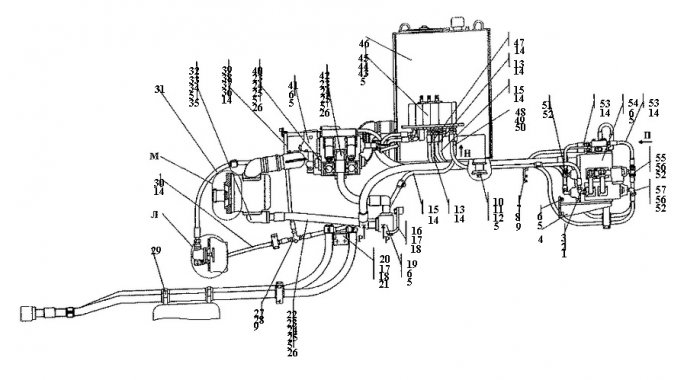

УСТАНОВКА ГИДРОСИСТЕМЫ

Вкладка 2 - Описание

№	Номер запчасти	Наименование запчасти
	3501-26-3-10СП	Установка гидросистемы
	3501-26-3-20СП	Установка гидросистемы
	3501-26-3СБ	Установка гидросистемы
1	2501-26-99	Корпус
1	2501-26-99-20	Корпус
2	46-26-574	Упор
2	46-26-574-20	Упор
3	440005	Шайба защитная
4	28 0570-20	Болт М16х1.5-6gх105 ГОСТ 7796-70
4	280570	Болт М16х1.5-6gх105 ГОСТ 7796-70
5	Шайба 16 ГОСТ 6402-70	Шайба 16 ГОСТ 6402-70
6	Кольцо 042-050-46-2-51-1668	Кольцо 042-050-46-2-51-1668
7	404-26-141-20-СП	Трубопровод
7	404-26-141СБ	Трубопровод
8	404-26-149-20-СП	Заглушка
8	404-26-149СБ	Заглушка
9	404-26-142-20-СП	Трубопровод
9	404-26-142СБ	Трубопровод
10	3502-26-108-03-20СП	Рукав диаметр 32
10	3502-26-108-03СБ	Рукав диаметр 32
11	46-26-280	Фланец
11	46-26-280-20	Фланец
12	3501-26-188-20СП	Рукав диаметр 32
12	3501-26-188СБ	Рукав диаметр 32
13	404-26-213-15-20СП	Рукав диаметр 12
13	404-26-213-15СБ	Рукав диаметр 12
14	Кольцо 012-016-25-2-51-1668 ГОСТ 18829-7	Кольцо 012-016-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
15	404-26-213-12-20СП	Рукав диаметр 12
15	404-26-213-12СБ	Рукав диаметр 12
16	404-26-213-16-20СП	Рукав диаметр 12
16	404-26-213-16СБ	Рукав диаметр 12
17	404-26-160-20-СП	Трубопровод
17	404-26-160СБ	Трубопровод
18	700-40-6684-04	Прокладка
19	700-41-2548	Хомутик
20	М8-6gх16 ГОСТ 7796-70	Болт
21	М8 ГОСТ 5915-70	Гайка
22	Шайба 8Т ГОСТ 6402-70	Шайба 8Т ГОСТ 6402-70
23	3501-26-163-20СП	Трубопровод
23	3501-26-163СБ	Трубопровод
24	5001-26-77	Угольник ввертной
24	5001-26-77-20	Угольник ввертной
25	28 0389-20	Болт ЗМ12х1.25-6gх100 ГОСТ 7796-70
25	280389	Болт ЗМ12х1.25-6gх100 ГОСТ 7796-70
26	Шайба 12 ГОСТ 6402-70	Шайба 12 ГОСТ 6402-70
27	Кольцо 018-022-25-2-51-1668 ГОСТ 18829-7	Кольцо 018-022-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
28	Кольцо 050-060-58-2-51-1668	Кольцо 050-060-58-2-51-1668
29	Н.036.23.022	Контргайка
29	Н.036.23.022-01	Контргайка
30	3501-26-190-20СП	Трубопровод
30	3501-26-190СБ	Трубопровод
31	46 1901-05	Рукав
33	46-26-144-01-20СП	Трубопровод
33	46-26-144-01СБ	Трубопровод
34	Болт М16-6gх45 ГОСТ 7796-70	Болт М16-6gх45 ГОСТ 7796-70
35	Кольцо 092-105-75-2-ИРП1314-1	Кольцо 092-105-75-2-ИРП1314-1
36	3501-26-173-03-20СП	Рукав диаметр 32
36	3501-26-173-03СБ	Рукав диаметр 32
37	3501-26-173-01-20СП	Рукав диаметр 32
37	3501-26-173-01СБ	Рукав диаметр 32
38	3501-26-136-20	Трубопровод
38	3501-26-136СБ	Трубопровод
39	Кольцо 014-018-25-2-51-1668 ГОСТ 18829-7	Кольцо 014-018-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
40	404-26-173-20-СП	Трубопровод
40	404-26-173СБ	Трубопровод
42	46 0901-03	Рукав
42	46 0901-03-20	Рукав
43	404-26-213-20СП	Рукав диаметр 12
43	404-26-213СБ	Рукав диаметр 12
44	3501-26-64-20СП	Распределитель
44	3501-26-64СБ	Распределитель
45	Болт М16х1.5-6gх35 ГОСТ 7796-70	Болт М16х1.5-6gх35 ГОСТ 7796-70
46	3501-26-162-20СП	Трубопровод
46	3501-26-162СБ	Трубопровод
47	37 5245-20	Пробка
47	375245	Пробка
48	Кольцо 007-011-25-2-51-1668 ГОСТ 18829-7	Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38 005 204-84
49	3501-26-123-20СП	Трубопровод
49	3501-26-123СБ	Трубопровод
51	404-26-213-05-20СП	Рукав диаметр 12
51	404-26-213-05СБ	Рукав диаметр 12
52	2501-26-366	Угольник
52	2501-26-366-20	Угольник
53	3501-26-243	Заглушка
53	3501-26-243-20	Заглушка
54	Н. 036.01.002	Гайка накидная
54	Н.036.01.002-01	Гайка накидная
56	3501-26-192-20СП	Трубопровод
56	3501-26-192СБ	Трубопровод
57	404-26-140-20-СП	Трубопровод
57	404-26-140СБ	Трубопровод
58	3501-26-192-01-20СП	Трубопровод
58	3501-26-192-01СБ	Трубопровод

Вкладка 3 - Заголовок

УСТАНОВКА ГИДРОСИСТЕМЫ

Вкладка 3 - Описание

№	Номер запчасти	Наименование запчасти
	3501-26-3-10СП	Установка гидросистемы
	3501-26-3-20СП	Установка гидросистемы
	3501-26-3СБ	Установка гидросистемы
1	2501-26-99	Корпус
1	2501-26-99-20	Корпус
2	46-26-574	Упор
2	46-26-574-20	Упор
3	440005	Шайба защитная
4	28 0570-20	Болт М16х1.5-6gх105 ГОСТ 7796-70
4	280570	Болт М16х1.5-6gх105 ГОСТ 7796-70
5	Шайба 16 ГОСТ 6402-70	Шайба 16 ГОСТ 6402-70
6	Кольцо 042-050-46-2-51-1668	Кольцо 042-050-46-2-51-1668
7	404-26-141-20-СП	Трубопровод
7	404-26-141СБ	Трубопровод
8	404-26-149-20-СП	Заглушка
8	404-26-149СБ	Заглушка
9	404-26-142-20-СП	Трубопровод
9	404-26-142СБ	Трубопровод
10	3502-26-108-03-20СП	Рукав диаметр 32
10	3502-26-108-03СБ	Рукав диаметр 32
11	46-26-280	Фланец
11	46-26-280-20	Фланец
12	3501-26-188-20СП	Рукав диаметр 32
12	3501-26-188СБ	Рукав диаметр 32
13	404-26-213-15-20СП	Рукав диаметр 12
13	404-26-213-15СБ	Рукав диаметр 12
14	Кольцо 012-016-25-2-51-1668 ГОСТ 18829-7	Кольцо 012-016-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
15	404-26-213-12-20СП	Рукав диаметр 12
15	404-26-213-12СБ	Рукав диаметр 12
16	404-26-213-16-20СП	Рукав диаметр 12
16	404-26-213-16СБ	Рукав диаметр 12
17	404-26-160-20-СП	Трубопровод
17	404-26-160СБ	Трубопровод
18	700-40-6684-04	Прокладка
19	700-41-2548	Хомутик
20	М8-6gх16 ГОСТ 7796-70	Болт
21	М8 ГОСТ 5915-70	Гайка
22	Шайба 8Т ГОСТ 6402-70	Шайба 8Т ГОСТ 6402-70
23	3501-26-163-20СП	Трубопровод
23	3501-26-163СБ	Трубопровод
24	5001-26-77	Угольник ввертной
24	5001-26-77-20	Угольник ввертной
25	28 0389-20	Болт ЗМ12х1.25-6gх100 ГОСТ 7796-70
25	280389	Болт ЗМ12х1.25-6gх100 ГОСТ 7796-70
26	Шайба 12 ГОСТ 6402-70	Шайба 12 ГОСТ 6402-70
27	Кольцо 018-022-25-2-51-1668 ГОСТ 18829-7	Кольцо 018-022-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
28	Кольцо 050-060-58-2-51-1668	Кольцо 050-060-58-2-51-1668
29	Н.036.23.022	Контргайка
29	Н.036.23.022-01	Контргайка
30	3501-26-190-20СП	Трубопровод
30	3501-26-190СБ	Трубопровод
31	46 1901-05	Рукав
33	46-26-144-01-20СП	Трубопровод
33	46-26-144-01СБ	Трубопровод
34	Болт М16-6gх45 ГОСТ 7796-70	Болт М16-6gх45 ГОСТ 7796-70
35	Кольцо 092-105-75-2-ИРП1314-1	Кольцо 092-105-75-2-ИРП1314-1
36	3501-26-173-03-20СП	Рукав диаметр 32
36	3501-26-173-03СБ	Рукав диаметр 32
37	3501-26-173-01-20СП	Рукав диаметр 32
37	3501-26-173-01СБ	Рукав диаметр 32
38	3501-26-136-20	Трубопровод
38	3501-26-136СБ	Трубопровод
39	Кольцо 014-018-25-2-51-1668 ГОСТ 18829-7	Кольцо 014-018-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
40	404-26-173-20-СП	Трубопровод
40	404-26-173СБ	Трубопровод
42	46 0901-03	Рукав
42	46 0901-03-20	Рукав
43	404-26-213-20СП	Рукав диаметр 12
43	404-26-213СБ	Рукав диаметр 12
44	3501-26-64-20СП	Распределитель
44	3501-26-64СБ	Распределитель
45	Болт М16х1.5-6gх35 ГОСТ 7796-70	Болт М16х1.5-6gх35 ГОСТ 7796-70
46	3501-26-162-20СП	Трубопровод
46	3501-26-162СБ	Трубопровод
47	37 5245-20	Пробка
47	375245	Пробка
48	Кольцо 007-011-25-2-51-1668 ГОСТ 18829-7	Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38 005 204-84
49	3501-26-123-20СП	Трубопровод
49	3501-26-123СБ	Трубопровод
51	404-26-213-05-20СП	Рукав диаметр 12
51	404-26-213-05СБ	Рукав диаметр 12
52	2501-26-366	Угольник
52	2501-26-366-20	Угольник
53	3501-26-243	Заглушка
53	3501-26-243-20	Заглушка
54	Н. 036.01.002	Гайка накидная
54	Н.036.01.002-01	Гайка накидная
56	3501-26-192-20СП	Трубопровод
56	3501-26-192СБ	Трубопровод
57	404-26-140-20-СП	Трубопровод
57	404-26-140СБ	Трубопровод
58	3501-26-192-01-20СП	Трубопровод
58	3501-26-192-01СБ	Трубопровод

Вкладка 4 - Заголовок

УСТАНОВКА ГИДРОСИСТЕМЫ

Вкладка 4 - Описание

№	Номер запчасти	Наименование запчасти
2	Шайба 12 ГОСТ 6402-70	Шайба 12 ГОСТ 6402-70
6	404-26-118-05-20СП	Рукав диаметр 25
6	404-26-118-05СБ	Рукав диаметр 25
7	Кольцо 021-027-36-2-51-1668 ГОСТ 18829-7	Кольцо 021-027-36-2-51-1668 ГОСТ 18829-78/ТУ 38.005-84
8	Н.036.23.072	Контргайка
8	Н.036.23.072-01	Контргайка
9	Н.036.23.091	Угольник ввертной
9	Н.036.23.091-01	Угольник ввертной
10	3501-26-157-20СП	Кронштейн
10	3501-26-157СБ	Кронштейн
11	Шайба 16 ГОСТ 6402-70	Шайба 16 ГОСТ 6402-70
12	Болт М16х1.5-6gх35 ГОСТ 7796-70	Болт М16х1.5-6gх35 ГОСТ 7796-70
13	3501-26-158-20СП	Кронштейн
13	3501-26-158СБ	Кронштейн
14	Болт М12-6gх30 ГОСТ 7796-70	Болт М12-6gх30 ГОСТ 7796-70
15	2501-25-37СБ	Амортизатор
16	2501-26-341	Шайба
16	2501-26-341-20	Шайба
17	28 0570-20	Болт М16х1.5-6gх105 ГОСТ 7796-70
17	280570	Болт М16х1.5-6gх105 ГОСТ 7796-70
19	46-26-355-03-20СП	Рукав высокого давления диаметр 16 армированный
19	46-26-355-03СБ	Рукав высокого давления диаметр 16 армированный
20	2501-26-300	Скоба
20	2501-26-300-20	Скоба
21	2501-26-301	Планка
21	2501-26-301-20	Планка
22	404-26-213-17-20СП	Рукав диаметр 12
22	404-26-213-17СБ	Рукав диаметр 12
23	Кольцо 012-016-25-2-51-1668 ГОСТ 18829-7	Кольцо 012-016-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
24	3501-26-64-20СП	Распределитель
24	3501-26-64СБ	Распределитель
24	404-26-213-19-20СП	Рукав диаметр 12
24	404-26-213-19СБ	Рукав диаметр 12
25	2501-26-252-20СП	Переходник
25	2501-26-252СБ	Переходник
26	46-26-280	Фланец
26	46-26-280-20	Фланец
27	46-26-574	Упор
27	46-26-574-20	Упор
28	440005	Шайба защитная
29	Кольцо 042-050-46-2-51-1668 ГОСТ 18829-7	Кольцо 042-050-46-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
31	31 0270-20	Шайба 16.0Т.10.0221 ГОСТ 11371-78
31	310270	Шайба 16 ГОСТ 11371-78
32	2501-26-281-20СП	Кронштейн
32	2501-26-281СБ	Кронштейн
33	28 0720-20	Болт М20х1.5-6gх40.109.40Х.029
33	280720	Болт М20х1.5-6gх40.109.40Х.019
34	Шайба 20 ГОСТ 6402-70	Шайба 20 ГОСТ 6402-70
35	31 0310-20	Шайба 20х4 ГОСТ 11371-78
35	310310	Шайба 20х4.01.10.019 ГОСТ 11371-78
36	3502-26-108-05-20СП	Рукав диаметр 32
36	3502-26-108-05СБ	Рукав диаметр 32
37	404-26-118-01-20-СП	Рукав
37	404-26-118-01СБ	Рукав
38	404-26-218-20СП	Тройник
38	404-26-218СБ	Тройник
39	28 0348-20	Болт М12х1.25-6gх35.88.45.029 ГОСТ 7796-70
39	280348	Болт М12х1.25-6gх35.88.45.019 ГОСТ 7796-70
40	404-26-213-11-20СП	Рукав диаметр 12
40	404-26-213-11СБ	Рукав диаметр 12
42	3502-26-109-01-20СП	Кронштейн
42	3502-26-109-01СБ	Кронштейн
43	3502-26-109-20СП	Кронштейн
43	3502-26-109СБ	Кронштейн
44	404-26-58	Планка
44	404-26-58-20	Планка
49	3501-26-159-20СП	Угольник
49	3501-26-159СБ	Угольник
54	28 0565-20	Болт М16х1.5-6gх85.109.40Х.029 ГОСТ 7795-70
54	280565	Болт М16х1.5-60х85.109.40Х.019 ГОСТ 7795-70
58	400354-02	Втулка
59	2501-26-217	Планка
59	2501-26-217-20	Планка
60	2501-26-216	Скоба
60	2501-26-216-20	Скоба
61	404-26-213-15-20СП	Рукав диаметр 12
61	404-26-213-15СБ	Рукав диаметр 12
62	3501-26-61-20СП	Распределитель
62	3501-26-61СБ	Распределитель
63	3501-26-197	Фланец
63	3501-26-197-20	Фланец
64	2501-26-282-01-20СП	Рукав диаметр 32
64	2501-26-282-01СБ	Рукав диаметр 32
64	3501-26-164-20СП	Трубопровод
64	3501-26-164СБ	Трубопровод
65	3501-26-63-20СП	Распределитель секционный
65	3501-26-63СБ	Распределитель секционный
66	3501-26-247	Планка
66	3501-26-247-20	Планка
67	28 0555-20	Болт М16х1.5-6gх55 ГОСТ 7796-70
67	280555	Болт М16х1.5-6gх55 ГОСТ 7796-70
68	3502-26-101 -20СП	Бак гидросистемы
68	3502-26-101СБ	Бак гидросистемы
69	3501-26-165-20СП	Трубопровод
69	3501-26-165СБ	Трубопровод
69	404-26-213-21-20СП	Рукав диаметр 12
69	404-26-213-21СБ	Рукав диаметр 12
71	3501-26-62-20СП	Распределитель секционный
71	3501-26-62СБ	Распределитель секционный
72	2501-26-388	Кронштейн
72	2501-26-388-20	Кронштейн
75	2501-26-387	Коллектор
75	2501-26-387-20	Коллектор
76	46-26-1111	Корпус
76	46-26-1111-20	Корпус
77	700-40-5117	Шайба защитная
78	Болт М16-6gх45 ГОСТ 7796-70	Болт М16-6gх45 ГОСТ 7796-70
79	Кольцо 050-060-58-2-51-1668 ГОСТ 18829-7	Кольцо 050-060-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84

Вкладка 5 - Заголовок

УСТАНОВКА ГИДРОЦИЛИНДРОВ

Вкладка 5 - Описание

№	Номер запчасти	Наименование запчасти
	28 0348-20	Болт М12х1.25-6gх35.88.45.029 ГОСТ 7796-70
	280348	Болт М12х1.25-6gх35.88.45.019 ГОСТ 7796-70
1	3 502-26-107-20СП	Рукав диаметр 32
1	3 502-26-107СБ	Рукав диаметр 32
2	46-26-574	Упор
2	46-26-574-20	Упор
3	2501-26-220	Скоба
3	2501-26-220-20	Скоба
4	2501-26-221	Планка
4	2501-26-221-20	Планка
5	40 0354-04	Втулка
6	440005	Шайба защитная
7	28 0520-20	Болт М16х1.5-6gх30 ГОСТ 7796-70
7	280520	Болт М16х1.5-6gх30.109.40Х.019 ГОСТ 7796-70
8	Гайка М16х1.5-6Н ГОСТ 5915-70	Гайка М16х1.5-6Н ГОСТ 5915-70
9	Шайба 16 ГОСТ 6402-70	Шайба 16 ГОСТ 6402-70
10	Кольцо 042-050-46-2-51-1668 ГОСТ 18829-7	Кольцо 042-050-46-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
11	3501-20-200	Коллектор
11	3501-20-200-20	Коллектор
12	2501-26-83	Фланец
12	2501-26-83-20	Фланец
13	440038	Кольцо защитное
13	700-31-2209	Шайба ГОСТ 11371-78
13	700-31-2209-20	Шайба ГОСТ 11371-78
15	28 0565-20	Болт М16х1.5-6gх85.109.40Х.029 ГОСТ 7795-70
15	280565	Болт М16х1.5-60х85.109.40Х.019 ГОСТ 7795-70
16	Шайба 12 ГОСТ 6402-70	Шайба 12 ГОСТ 6402-70
17	31 0210-20	Шайба 12х2 ГОСТ 11371-78
17	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
18	Кольцо 032-038-36-2-51-1668 ГОСТ 8829-73	Кольцо 032-038-36-2-51-1668 ГОСТ 8829-73/ ТУ 38.005.204-84
19	404-26-222-20СП	Трубопровод
19	404-26-222СБ	Трубопровод
20	404-26-149-20-СП	Заглушка
20	404-26-149СБ	Заглушка
21	404-26-222-01СБ	Трубопровод
22	404-26-222-01-20СП	Трубопровод
22	46-26-625-01-20СП	Гидроцилиндр диаметром 160
22	46-26-625-01СБ	Гидроцилиндр диаметром 160
23	2501-26-270	Серьга
23	2501-26-270-20	Серьга
24	31 0270-20	Шайба 16.0Т.10.0221 ГОСТ 11371-78
24	310270	Шайба 16 ГОСТ 11371-78
25	28 0544-20	Болт М16х1.5-6gх45.109.40Х.029 ГОСТ 7796-70
25	280544	Болт М16х1.5-6gх45.109.40Х.019 ГОСТ 7796-70
27	3501-26-152-20СП	Переходник
27	3501-26-152СБ	Переходник
28	41 5431-20	Контргайка
28	415431	Контргайка
29	3501-26-153-20СП	Трубопровод
29	3501-26-153СБ	Трубопровод
30	37 5245-20	Пробка
30	375245	Пробка
31	37 5240-20	Пробка
31	375240	Пробка
32	Кольцо 007-011-25-2-51-1668 ГОСТ 8829-73	Кольцо 007-011-25-2-51-1668 ГОСТ 8829-73/ ТУ 38.005.204-84
33	18-26-560	Пробка
33	18-26-560-20	Пробка
34	46-26-548-20-СП	Крышка
34	46-26-548СБ	Крышка
35	700-41-2151-20-СП	Масленка
35	700-41-2151СБ	Масленка
36	404-26-118-06-20СП	Рукав диаметр 25
36	404-26-118-06СБ	Рукав диаметр 25
37	404-26-118-05-20СП	Рукав диаметр 25
37	404-26-118-05СБ	Рукав диаметр 25
38	3502-26-108-11-20СП	Рукав диаметр 32
38	3502-26-108-11СБ	Рукав диаметр 32
39	28 0535-20	Болт М16х1.25-6gх38.109.40Х.029 ГОСТ 7796-70
39	280535	Болт М16х1.25-6gх38.109.40Х.019 ГОСТ 7796-70
40	3501-26-185	Шайба
41	2501-26-358	Коллектор
41	2501-26-358-20	Коллектор
42	2501-26-359	Переходник
42	2501-26-359-20	Переходник
43	40 0354-03	Втулка
44	2504-26-14-20СП	Кронштейн
44	2504-26-14СБ	Кронштейн
45	28 0725-20	Болт М20х1.5-6gх50.109.40Х.029 ГОСТ 7796-70
45	280725	Болт М20х1.5-6gх50 ГОСТ 7796-70
46	Шайба 20 ГОСТ 6402-70	Шайба 20 ГОСТ 6402-70
47	3501-26-198	Коллектор
47	3501-26-198-20	Коллектор
48	Ц60х1400-33СБТ (46-26-402-1)	Гидроцилиндр ОСТ 23.1.97-88
48	Ц60х1400-33СБХЛ (46-26-402-1)	Гидроцилиндр ОСТ 23.1.94-88

Вкладка 6 - Заголовок

УСТАНОВКА ГИДРОЦИЛИНДРОВ

Вкладка 6 - Описание

№	Номер запчасти	Наименование запчасти
	3502-26-10-20СП	Установка гидроцилиндров
	3502-26-10СБ	Установка гидроцилиндров
1	3501-26-185	Шайба
2	Болт М16х1.5-6gх38 ГОСТ 7796-70	Болт М16х1.5-6gх38 ГОСТ 7796-70
3	Шайба 16 ГОСТ 6402-70	Шайба 16 ГОСТ 6402-70
4	2501-26-358	Коллектор
4	2501-26-358-20	Коллектор
5	2501-26-359-01	Переходник
5	2501-26-359-01-20	Переходник
6	440038	Кольцо защитное
7	Кольцо 032-038-36-2-51-1668 ГОСТ 18829-7	Кольцо 032-038-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
8	2501-26-12-01-20СП	Коллектор
8	2504-26-12-01СБ	Коллектор
9	515318	Бонка
10	404-26-118-04-20СП	Рукав диаметр 25
10	404-26-118-04СБ	Рукав диаметр 25
11	404-26-118-03-20СП	Рукав диаметр 25
11	404-26-118-03СБ	Рукав диаметр 25
12	3502-26-110-20СП	Коллектор
12	3502-26-110СБ	Коллектор
13	404-26-118-11-20СП	Рукав диаметр 25
13	404-26-118-11СБ	Рукав диаметр 25
14	3501-26-154-20СП	Трубопровод
14	3501-26-154СБ	Трубопровод
15	41 5431-20	Контргайка
15	415431	Контргайка
16	700-41-2151-20-СП	Масленка
16	700-41-2151СБ	Масленка
17	46-26-654	Стопор
18	46-26-659	Крышка
18	46-26-659-20	Крышка
19	700-40-6563	Прокладка
19	700-40-6563-20	Прокладка
20	Болт М12х1.25-6gх30 ГОСТ 7796-70	Болт М12х1.25-6gх30 ГОСТ 7796-70
21	Шайба 12 ГОСТ 6402-70	Шайба 12 ГОСТ 6402-70
22	Кольцо 042-050-46-2-51-1668 ГОСТ 18829-7	Кольцо 042-050-46-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
23	28 0725-20	Болт М20х1.5-6gх50.109.40Х.029 ГОСТ 7796-70
23	280725	Болт М20х1.5-6gх50 ГОСТ 7796-70
24	440005	Шайба защитная
25	2501-26-99	Корпус
25	2501-26-99-20	Корпус
26	46-26-574	Упор
26	46-26-574-20	Упор
27	46-26-491-20-СП	Ось
27	46-26-491СБ	Ось
28	3501-26-193-20СП	Трубопровод
28	3501-26-193СБ	Трубопровод
29	2501-26-301	Планка
29	2501-26-301-20	Планка
30	2501-26-300	Скоба
30	2501-26-300-20	Скоба
31	28 0544-20	Болт М16х1.5-6gх45.109.40Х.029 ГОСТ 7796-70
31	280544	Болт М16х1.5-6gх45.109.40Х.019 ГОСТ 7796-70
32	3501-26-260	Уплотнение

Дополнительно

Компания Ремзавод производит капитальный ремонт тракторов

- Кировец К-700, К-701, К-702, К-702УДМ, К-703, К-704, К-708, К-744, Кирюша, Погрузчик ПК-4, Погрузчик ПК-6, Дорожная Машина ДМ-15 (Грейдозер), Фрезерно-роторный снегоочиститель ФРС-3.2

- ХТЗ Т-150, ХТЗ-241К, ХТЗ-242К, ХТЗ-243К, ХТЗ-248К, ХТЗ-249К, Мульчер, Т-156Б, Т-157,Т-158, ХТЗ-17221, Бурильно-крановая машина

- МТЗ 82.1, BELARUS-422, BELARUS-550, BELARUS-622, BELARUS-921, BELARUS-923, BELARUS-1025, BELARUS-1220, BELARUS-1221, BELARUS-1523, BELARUS-1502, BELARUS-2022, BELARUS-2103, BELARUS-3022, BELARUS-3522,

а так же отдельных основных узлов - КПП трактора, бортовые передачи, мостов, полурам, промопор, труба шарнира, редуктор мостов и т.д

Производим капитальный ремонт двигателей ЯМЗ-236, ЯМЗ-238, ЯМЗ-240, ЯМЗ-7511, ЯМЗ-8501

Так же, производим облицовку для Кировец К-700, К-700А, К-701, К-744 и Кировцев, навесное оборудование и многое другое.

Можем произвести ремонт любой сложности – от планового до капитального, Мы более 10 лет на рынке. Приводим трактора в отличное, рабочее техническое состояние, путем наличия в штате опытных, профессиональных инженеров и механизаторов

Этап начала ремонта тракторов подразумевает разбор трактора до двух полурам. * Капитальный ремонт двигателя (ЯМЗ-236 180 л.с.; ЯМЗ-238 220 л.с. ; ЯМЗ-238 НД3 240 л.с.; ЯМЗ 238 нд5 300 л.с. ; ЯМЗ-7511 400 л.с.) (обкатка на специализированном стенде)

* Капитальный ремонт коробки переменны передач реверс ( КПП ) (обкатка на специализированном стенде)

* Восстановление задней и передней полурам (рассверловка/восстановление отверстий, расточка, переклёпка)

* Ремонт мостов включая редукторы и тормозную систему

* Кабина после капитального ремонта, шумоизоляция и утепление.

* Замена рулевых гидроцилиндров

* Замена гидроцилиндров навески

* Замена рукавов высокого давления

* Ремонт системы охлаждения с установкой новых радиаторов

* Замена гидрораспределителя

* Замена амортизаторов крепления двигателя и КПП

* Замена карданных валов

* Ремонт навесного устройства

* Ремонт, сварка, рихтовка и частичное изготовление облицовки

* Замена электрооборудования и АКБ

* Сборка трактора с заменой ГСМ и фильтров

* Установка кондиционера

* Ремонт колесных дисков и установка новой резины

* Ремонт кабин трактора Кировец, ХТЗ, МТЗ

По окончанию ремонта, трактор проверяет и обкатывает инженер по качеству проведенных работ.

Также Ремзавод специализируется на изготовлении и установке снегоуборочных отвалов собственного производства для тракторов ХТЗ, Кировец, МТЗ. На технику предоставляется 12 месяцев гарантии или 1200 моточасов.

В настройках компонента не выбран ни один тип комментариев

Назад к списку

Наши специалисты ответят на любой интересующий вопрос по товару

Задать вопрос

Наша производственная деятельность и тесные контакты с заводами – производителями дают нам возможность иметь склад новых запасных частей широкого ассортимента. Заказать запасные части к трактору или запасные части к спецтехнике в Чебоксарах просто, оформив заявку или позвонив нашим менеджерам. Мы ответим на все интересующие вас вопросы. Если требуемого элемента не окажется в наличии, мы доставим его в кратчайшие сроки.
