Установка гидросистемы Четра Т-35.01К - Ремонтный завод тракторов

Характеристики
Дополнительно

Характеристики

Задать вопрос (боковая)

Да

Вкладка 1 - Заголовок

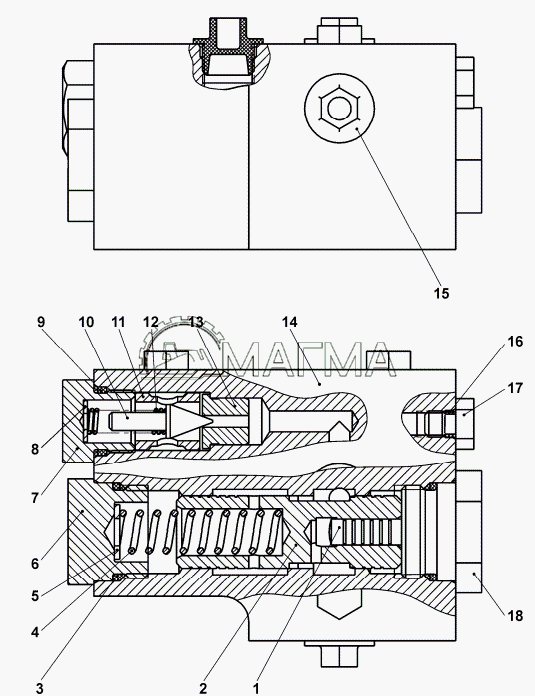

0901-26-25СП КЛАПАН

Вкладка 1 - Описание

№	Номер запчасти	Наименование запчасти
	0901-26-25-20СП(SP)	Клапан
	0901-26-25СБ	Клапан
1	312501-26-167	Плунжер
2	3501-26-22	Золотник
3	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
4	385275	Пружина
5	31 0170-20	Шайба 10.01.10.0221 ГОСТ 11 371-78
5	310170	Шайба 10 ГОСТ 11371-78
6	375950	Пробка
7	37 5714-02	Пробка
7	37 5714-02-20	Пробка
8	315090	Шайба
9	021-027-36-2-51-1668	Кольцо 021-027-36-2-51-1668
10	1501-15-46	Клапан
11	0901-26-39	Втулка
12	385159	Пружина
13	0901-26-38	Втулка
14	0901-26-1	Корпус
15	440057	Заглушка
16	007-011-25-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
17	37 5245-20	Пробка
17	375245	Пробка
18	37 5950-01	Пробка

Вкладка 2 - Заголовок

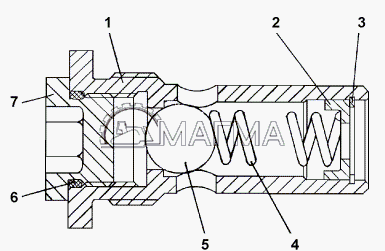

1101-16-112СП КЛАПАН

Вкладка 2 - Описание

№	Номер запчасти	Наименование запчасти
	1101-16-112-20СП(SP)	Клапан
	1101-16-112СБ	Клапан
1	1101-16-32	Корпус
2	1101-16-33	Втулка
3	580255	Кольцо С26 ГОСТ 13941-86
4	385479	Пружина
5	Шарик Б 22225-200	Шарик Б 22225-200
6	026-032-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
7	375920	Пробка
7	375920-20	Пробка

Вкладка 3 - Заголовок

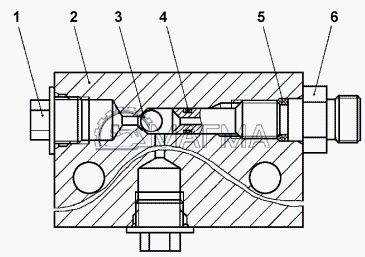

3501-26-150СП КЛАПАН

Вкладка 3 - Описание

№	Номер запчасти	Наименование запчасти
	3501-26-150-20СП(SP)	Клапан
	3501-26-150СБ	Клапан
1	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
2	3501-26-136	Ограничитель
2	3501-26-136-20	Трубопровод
3	385274	Пружина
4	3501-26-124-20	Корпус
5	37 5245-20	Пробка
5	375245	Пробка
6	007-011-25-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
7	440057	Заглушка
8	37 5625-20	Пробка
8	375625	Пробка
9	Шарик Б10-100	Шарик Б10-100
10	3501-26-124	Корпус
10	3501-26-124-20	Корпус
11	014-018-25-2-51-1668	Кольцо 014-018-25-2-51-1668
12	3501-26-135	Направляющая
12	3501-26-135-20	Направляющая

Вкладка 4 - Заголовок

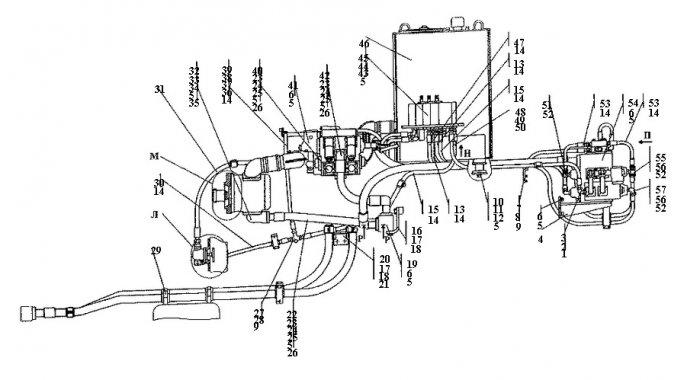

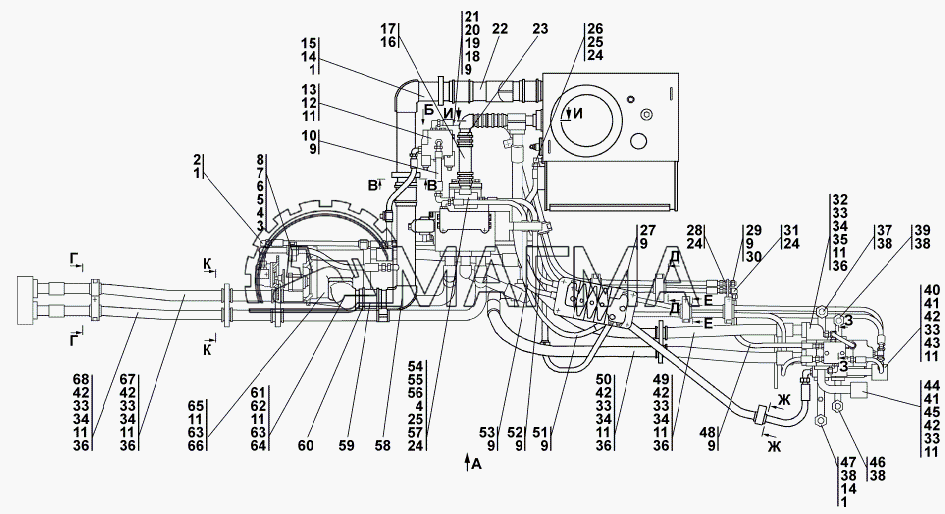

3501-26-3-01СП УСТАНОВКА ГИДРОСИСТЕМЫ

Вкладка 4 - Описание

№	Номер запчасти	Наименование запчасти
1	2501-26-94	Муфта
2	700-58-2103	Кольцо С65 ГОСТ 13941-86
3	175-180-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
4	135-145-58-2-51-1668	Кольцо 135-145-58-2-51-1668
5	2501-26-93	Муфта
6	404-26-31	Фланец
6	404-26-31-20	Фланец
7	Болт М16x1.5-6gx35	Болт М16x1.5-6gx35
8	Шайба 16 ОТ	Шайба 16 ОТ
9	46-26-280	Фланец
9	46-26-280-20	Фланец
10	440005	Шайба защитная
11	042-050-46-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
12	НШ 250-4	Насос НШ 250-4
12	НШ 250-4Т	Насос НШ 250-4Т
13	28 0544-20	Болт М16х1.5-6gх45.109.40Х.029 ГОСТ 7796-70
13	280544	Болт М16х1.5-6gх45.109.40Х.019 ГОСТ 7796-70
14	31 0270-20	Шайба 16.0Т.10.0221 ГОСТ 11371-78
14	310270	Шайба 16 ГОСТ 11371-78
15	3501-26-69	Труба
16	Болт М12-6gx80	Болт М12-6gx80
17	Болт М12-6gx40	Болт М12-6gx40
18	Шайба 12 ОТ	Шайба 12 ОТ
19	060-070-58-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
20	НШ 100А-3	Насос НШ 100А-3
20	НШ 100А-3Т	Насос НШ 100А-3Т
21	31 0210-20	Шайба 12х2 ГОСТ 11371-78
21	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
22	440049	Шайба защитная
23	038-046-46-2-51-1668	Кольцо 038-046-46-2-51-1668
24	28 0388-20	Болт М12-6gх90.58.029 ГОСТ 7795-70
24	280388	Болт М12-6gх90.58.019 ГОСТ 7795-70
25	404-26-23	Фланец
25	404-26-23-20	Фланец
26	3502-20-4	Винт
26	3502-20-4-20	Винт
27	4,76716E+11	Шланговый хомут DIN3017-AS50-70/ 12C7-W2
28	46 1501-01	Рукав
28	46 1501-01-20	Рукав
29	092-105-75-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
30	Болт М16-6gx45	Болт М16-6gx45
31	3501-26-190-20СП(SP)	Трубопровод
31	3501-26-190СП(SP)	Трубопровод
32	3501-26-209-20СП(SP)	Трубопровод
32	3501-26-209СБ	Трубопровод
33	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
34	Н.036.23.022	Контргайка
34	Н.036.23.022-01	Контргайка
35	5001-26-78	Штуцер ввертной
35	5001-26-78-20	Штуцер ввертной
36	3501-26-159-20СП(SP)	Угольник
36	3501-26-159СБ	Угольник
37	5001-26-77	Угольник ввертной
37	5001-26-77-20	Угольник ввертной
38	2501-26-220	Скоба
38	2501-26-220-20	Скоба
39	2501-26-221	Планка
39	2501-26-221-20	Планка
40	40 0354-03	Втулка
41	40 0354-04	Втулка
42	404-26-32	Фланец
42	404-26-32-20	Фланец
43	580255	Кольцо С26 ГОСТ 13940-86
44	404-26-28	Муфта
45	404-26-29	Муфта
46	404-26-33	Фланец
46	404-26-33-20	Фланец
47	325385	Штифт
48	НШ 10Г-3Л	Насос НШ 10Г-3Л
48	НШ 10Г-3ЛТ	Насос НШ 10Г-3ЛТ
49	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
49	310150	Шайба 8 ГОСТ 11371-78
50	Шайба 8Т	Шайба 8Т
51	Болт М8-6gx30	Болт М8-6gx30
52	45 0029-20	Прокладка
52	450029	Прокладка
53	Болт М8-6gx45	Болт М8-6gx45
54	020-025-30-2-51-1668	Кольцо 020-025-30-2-51-1668
55	404-26-247	Фланец
55	404-26-247-20	Фланец
56	404-26-246	Штуцер
56	404-26-246-20	Штуцер
57	Болт М12-6gx35	Болт М12-6gx35
58	45 0103-20	Прокладка
58	450103	Прокладка
59	580307	Кольцо С34 ГОСТ 13940-86
60	404-26-27	Муфта
61	100-110-58-2-51-1668	Кольцо 100-110-58-2-51-1668
62	Болт М8-6gx25	Болт М8-6gx25
63	700-40-6684	Прокладка
64	0602-26-92-20К	Скоба
64	0602-26-92К	Скоба
65	404-26-58	Планка
65	404-26-58-20	Планка
66	Шайба 10Т	Шайба 10Т
67	Болт М10-6gx55	Болт М10-6gx55
68	37 5625-20	Пробка
68	375625	Пробка
69	Гайка М16x1.5	Гайка М16x1.5
70	Шайба 20 ОТ	Шайба 20 ОТ
71	28 0720-20	Болт М20х1.5-6gх40.109.40Х.029
71	280720	Болт М20х1.5-6gх40.109.40Х.019
72	2501-26-217	Планка
72	2501-26-217-20	Планка
73	Болт М12x1.25-6gx40	Болт М12x1.25-6gx40
74	46-11-476	Шайба
74	46-11-476-20	Шайба
75	700-40-5117	Шайба защитная
76	050-060-58-2-51-1668	Кольцо 050-060-58-2-51-1668
77	2501-26-362	Фланец
77	2501-26-362-20	Фланец
78	3501-26-205-20СП(SP)	Трубопровод
78	3501-26-205СП(SP)	Трубопровод
79	313502-26-221	Втулка
80	2001-26-92-01-20СП -20SP	Трубопровод
80	2001-26-92-01СП(SP)	Трубопровод
81	46 1501-03	Рукав
81	46 1501-03-20	Рукав
82	2501-26-346	Бандаж
82	2501-26-346-20	Бандаж
83	28 0348-20	Болт М12х1.25-6gх35.88.45.029 ГОСТ 7796-70
83	280348	Болт М12х1.25-6gх35.88.45.019 ГОСТ 7796-70
84	40 0354-01	Втулка
85	5001-26-44	Скоба
85	5001-26-44-20	Скоба
86	5001-26-43	Планка
86	5001-26-43-20	Планка
87	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
88	440038	Кольцо защитное
89	400354-02	Втулка
90	2501-26-216	Скоба
90	2501-26-216-20	Скоба

Вкладка 5 - Заголовок

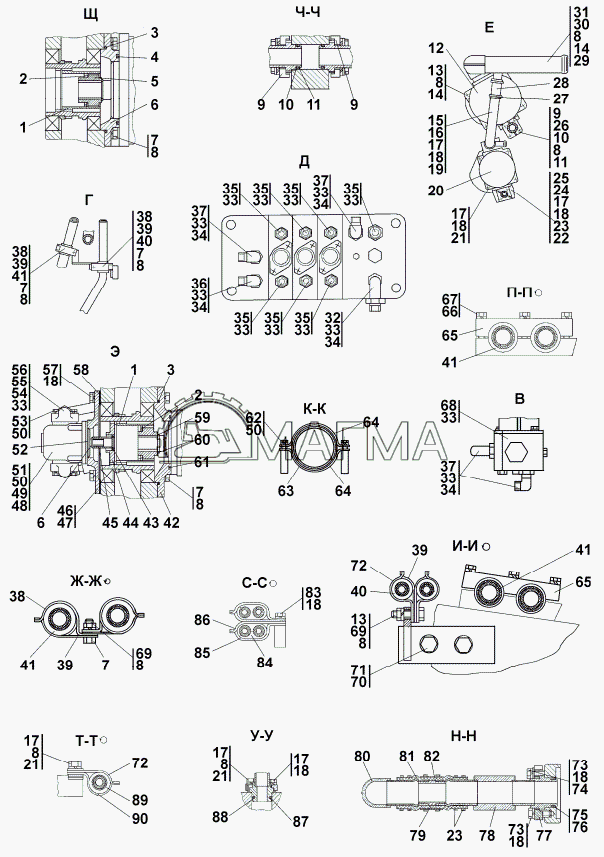

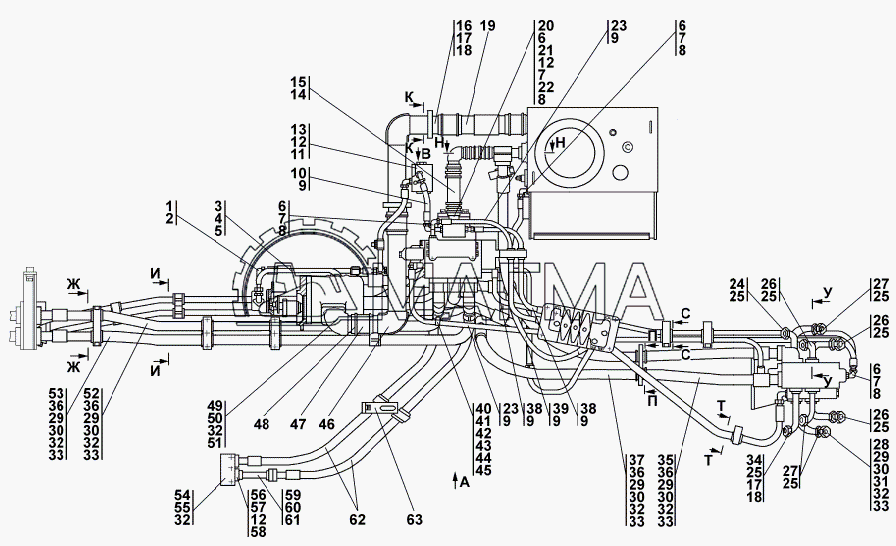

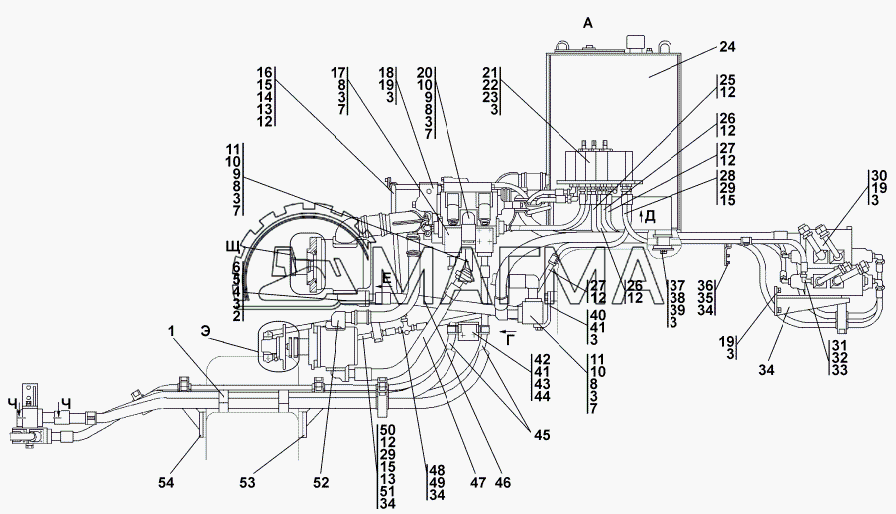

3501-26-3-01СП УСТАНОВКА ГИДРОСИСТЕМЫ

Вкладка 5 - Описание

№	Номер запчасти	Наименование запчасти
	3501-26-3-01-20СП(SP)	Установка гидросистемы
	3501-26-3-01СП(SP)	Установка гидросистемы
1	3501-26-136-20СП(SP)	Трубопровод
1	3501-26-136СП(SP)	Трубопровод
2	014-018-25-2-51-1668	Кольцо 014-018-25-2-51-1668
3	404-26-173-20СП(SP)	Трубопровод
3	404-26-173СП(SP)	Трубопровод
4	4,76716E+11	Шланговый хомут DIN3017-AS30-45/ 12C7-W2
5	46 0901-03	Рукав
5	46 0901-03-20	Рукав
6	5001-26-77	Угольник ввертной
6	5001-26-77-20	Угольник ввертной
7	018-022-25-36-2-51-1668	Кольцо 018-022-25-36-2-51-1668
8	Н.036.23.022	Контргайка
8	Н.036.23.022-01	Контргайка
9	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
10	404-26-213-20СП(SP)	Рукав d.12
10	404-26-213СБ	Рукав d.12
11	0901-26-25-20СП(SP)	Клапан
11	0901-26-25СБ	Клапан
12	Шайба 12 ОТ	Шайба 12 ОТ
13	Болт М12-6gx25	Болт М12-6gx25
14	1101-26-121-09	Рукав
14	1101-26-121-09-20	Рукав
15	5001-26-130-02-20СП -20SP	Хомут
15	5001-26-130-02СБ	Хомут
16	3501-26-162-20СП(SP)	Трубопровод
16	3501-26-162СП(SP)	Трубопровод
17	37 5245-20	Пробка
17	375245	Пробка
18	007-011-25-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
19	3501-26-123-20СП(SP)	Трубопровод
19	3501-26-123СП(SP)	Трубопровод
20	2602-26-31-20СП(SP)	Трубопровод
20	2602-26-31СП(SP)	Трубопровод
21	28 0389-20	Болт ЗМ12х1.25-6gх100 ГОСТ 7796-70
21	280389	Болт ЗМ12х1.25-6gх100 ГОСТ 7796-70
22	050-060-58-2-51-1668	Кольцо 050-060-58-2-51-1668
23	404-26-213-16-20СП -20SP	Рукав
23	404-26-213-16СБ	Рукав
24	3501-26-192-20СП(SP)	Трубопровод
24	3501-26-192СП(SP)	Трубопровод
25	404-26-149-20СП(SP)	Заглушка
25	404-26-149СП(SP)	Заглушка
26	3501-26-201-20СП(SP)	Рукав d.32
26	3501-26-201СП(SP)	Рукав d.32
27	3501-26-192-01-20СП -20SP	Трубопровод
27	3501-26-192-01СП(SP)	Трубопровод
28	2501-26-99	Корпус
28	2501-26-99-20	Корпус
29	3502-20-4	Винт
29	3502-20-4-20	Винт
30	440005	Шайба защитная
31	28 0570-20	Болт М16х1.5-6gх105 ГОСТ 7796-70
31	280570	Болт М16х1.5-6gх105 ГОСТ 7796-70
32	Шайба 16 ОТ	Шайба 16 ОТ
33	042-050-46-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
34	404-26-142-20СП(SP)	Трубопровод
34	404-26-142СП(SP)	Трубопровод
35	3501-26-188-20СП(SP)	Рукав d.32
35	3501-26-188СП(SP)	Рукав d.32
36	46-25-280-20	Фланец
36	46-26-280	Фланец
37	3502-26-108-03-20СП -20SP	Рукав d.32
37	3502-26-108-03СП(SP)	Рукав d.32
38	404-26-213-12-20СП -20SP	Рукав d.12
38	404-26-213-12СБ	Рукав
39	404-26-213-15-20СП -20SP	Рукав
39	404-26-213-15СБ	Рукав
40	404-26-160-20СП(SP)	Трубопровод
40	404-26-160СП(SP)	Трубопровод
41	700-40-6684-04	Прокладка
42	700-40-2548	Хомутик
43	Болт М8-6gx16	Болт М8-6gx16
44	Гайка М8	Гайка М8
45	Шайба 8Т	Шайба 8Т
46	3501-26-190-20СП(SP)	Трубопровод
46	3501-26-190СП(SP)	Трубопровод
47	46 0901-05	Рукав
47	46 0901-05-20	Рукав
48	4,76716E+11	Шланговый хомут DIN3017-AS100-120/ 12C7-W2
49	3506-26-18-20СП(SP)	Трубопровод
49	3506-26-18СП(SP)	Трубопровод
50	Болт М16-6gx45	Болт М16-6gx45
51	092-105-75-2-51-1668	Кольцо 092-105-75-2-51-1668
52	3501-26-173-03-20СП -20SP	Рукав d.32
52	3501-26-173-03СП(SP)	Рукав d.32
53	3501-26-173-01-20СП -20SP	Рукав d.32
53	3501-26-173-01СП(SP)	Рукав d.32
54	3501-26-200	Коллектор
54	3501-26-200-20	Коллектор
55	28 0566-20	Болт M12x1.5-6gx85
55	280566	Болт M12x1.5-6gx85
56	2501-26-83	Фланец
56	2501-26-83-20	Фланец
57	Болт М12x1.25-6gx35	Болт М12x1.25-6gx35
58	31 0210-20	Шайба 12х2 ГОСТ 11371-78
58	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
59	3506-26-16-20СП(SP)	Трубопровод
59	3506-26-16СП(SP)	Трубопровод
60	440038	Кольцо защитное
61	032-38-36-2-51-1668	Кольцо 032-38-36-2-51-1668
62	404-26-118-13-20СП -20SP	Рукав d.25
62	404-26-118-13СП(SP)	Рукав d.25
63	312501-94-155-01	Планка
63	312501-94-155-01-20	Планка

Вкладка 6 - Заголовок

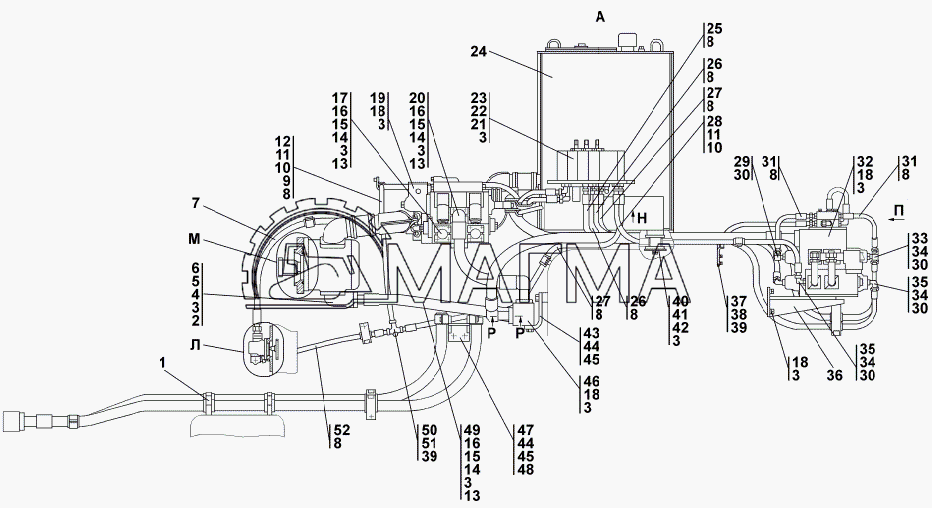

3501-26-3-01СП УСТАНОВКА ГИДРОСИСТЕМЫ

Вкладка 6 - Описание

№	Номер запчасти	Наименование запчасти
1	404-26-58	Планка
1	404-26-58-20	Планка
2	050-060-58-2-51-1668	Кольцо 050-060-58-2-51-1668
3	Шайба 16 ОТ	Шайба 16 ОТ
4	Болт М16-6gx45	Болт М16-6gx45
5	700-40-5117	Шайба защитная
6	46-26-111	Корпус
6	46-26-111-20	Корпус
7	042-050-46-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
8	440005	Шайба защитная
9	3502-20-4	Винт
9	3502-20-4-20	Винт
10	46-26-280	Фланец
10	46-26-280-20	Фланец
11	2501-26-252-20СП(SP)	Переходник
11	2501-26-252СП(SP)	Переходник
12	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
13	400354-02	Втулка
14	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
15	2501-26-217	Планка
15	2501-26-217-20	Планка
16	404-26-213-15-20СП -20SP	Рукав
16	404-26-213-15СБ	Рукав
17	3501-26-197	Фланец
17	3501-26-197-20	Фланец
18	3501-26-61-20СП(SP)	Распределитель
18	3501-26-61СП(SP)	Распределитель
19	Болт М16x1.5-6gx35	Болт М16x1.5-6gx35
20	3501-26-201-20СП(SP)	Рукав d.32
20	3501-26-201СП(SP)	Рукав d.32
21	3501-26-63-20СП(SP)	Распределитель секционный
21	3501-26-63СП(SP)	Распределитель секционный
22	440049	Шайба защитная
23	28 0544-20	Болт М16х1.5-6gх45.109.40Х.029 ГОСТ 7796-70
23	280544	Болт М16х1.5-6gх45.109.40Х.019 ГОСТ 7796-70
24	3502-26-101-20СП(SP)	Бак гидросистемы
24	3502-26-101СП(SP)	Бак гидросистемы
25	404-26-213-21-20СП -20SP	Рукав d.12
25	404-26-213-21СБ	Рукав d.12
26	404-26-213-17-20СП -20SP	Рукав
26	404-26-213-17СБ	Рукав
27	404-26-213-19-20СП -20SP	Рукав
27	404-26-213-19СБ	Рукав
28	0602-28-22--11-20СПК(SPК)	Рукав d.8
28	0602-28-22--11СПК(SPК)	Рукав d.8
29	2501-26-216	Скоба
29	2501-26-216-20	Скоба
30	3501-26-62-20СП(SP)	Распределитель секционный
30	3501-26-62СП(SP)	Распределитель секционный
31	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
32	Н.036.23.072	Контргайка
32	Н.036.23.072-01	Контргайка
33	5001-26-77	Угольник ввертной
33	5001-26-77-20	Угольник ввертной
34	3501-26-157-20СП(SP)	Кронштейн
34	3501-26-157СП(SP)	Кронштейн
35	Болт М12-6gx30	Болт М12-6gx30
36	3501-26-158-20СП(SP)	Кронштейн
36	3501-26-158СП(SP)	Кронштейн
37	2501-25-37СБ	Амортизатор
38	1101-25-36	Накладка
39	28 0570-20	Болт М16х1.5-6gх105 ГОСТ 7796-70
39	280570	Болт М16х1.5-6gх105 ГОСТ 7796-70
40	2501-26-388	Кронштейн
40	2501-26-388-20	Кронштейн
41	28 0720-20	Болт М20х1.5-6gх40.109.40Х.029
41	280720	Болт М20х1.5-6gх40.109.40Х.019
42	2501-26-281-20СП(SP)	Кронштейн
42	2501-26-281СП(SP)	Кронштейн
43	Шайба 20 ОТ	Шайба 20 ОТ
44	31 0310-20	Шайба 20х4 ГОСТ 11371-78
44	310310	Шайба 20х4.01.10.019 ГОСТ 11371-78
45	404-26-118-05-20СП -20SP	Рукав d.25
45	404-26-118-05СП(SP)	Рукав d.25
46	3502-26-108-05-20СП -20SP	Рукав d.32
46	3502-26-108-05СП(SP)	Рукав d.32
47	404-26-118-01-20СП -20SP	Рукав
47	404-26-118-01СБ	Рукав
48	404-26-218-20СП(SP)	Тройник
48	404-26-218СБ	Тройник
49	Болт М12x1.25-6gx35	Болт М12x1.25-6gx35
50	404-26-213-11-20СП -20SP	Рукав
50	404-26-213-11СБ	Рукав d.12
51	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
52	404-26-160-20СП(SP)	Трубопровод
52	404-26-160СП(SP)	Трубопровод
53	3502-26-109-01-20СП -20SP	Кронштейн
53	3502-26-109-01СП(SP)	Кронштейн
54	3502-26-109-20СП(SP)	Кронштейн
54	3502-26-109СП(SP)	Кронштейн

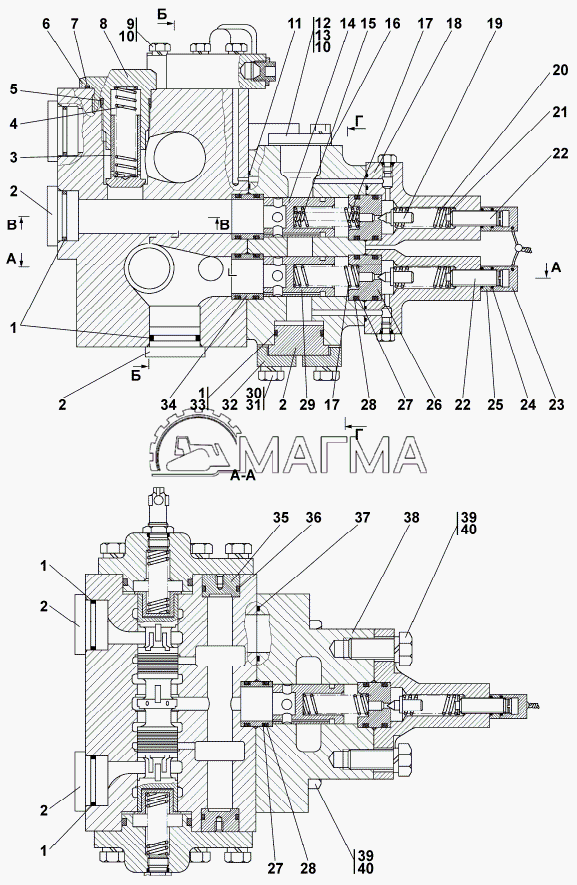

Вкладка 7 - Заголовок

3501-26-61СП РАСПРЕДЕЛИТЕЛЬ

Вкладка 7 - Описание

№	Номер запчасти	Наименование запчасти
	3501-26-61-20СП(SP)	Распределитель
	3501-26-61СП(SP)	Распределитель
1	042-050-46-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
2	25-26-207	Заглушка
2	25-26-207-20	Заглушка
3	3501-26-158	Клапан
4	385221	Пружина
5	045-050-30-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
6	3501-26-169	Пробка
6	3501-26-169-20	Пробка
7	030-035-30-2-ИРП1314-1	Кольцо 030-035-30-2-ИРП1314-1
8	3501-26-157	Пробка
8	3501-26-157-20	Пробка
9	Болт М12x60	Болт М12x60
10	Шайба 12 ОТ	Шайба 12 ОТ
11	016-020-25-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
12	3501-26-250	Крышка
13	Болт М12x1.25-6gx30	Болт М12x1.25-6gx30
14	3501-26-139	Клапан
15	385275	Пружина
16	3501-26-251	Прокладка
16	3501-26-251-20	Прокладка
17	385578	Пружина
18	3501-26-123	Корпус
18	3501-26-123-20	Корпус
19	2001-26-170	Клапан предохранительный
20	385577	Пружина предохранительного клапана
21	25-59-597	Упор
21	25-59-597-20	Упор
22	3501-26-160	Винт регулировочный
23	3501-26-163	Колпачок
23	3501-26-163-20	Колпачок
24	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
25	3501-26-162	Контргайка
25	3501-26-162-20	Контргайка
26	3501-26-156	Втулка
27	700-40-6307	Шайба защитная
28	039-045-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
29	3501-26-140	Клапан
30	28 0544-20	Болт М16х1.5-6gх45.109.40Х.029 ГОСТ 7796-70
30	280544	Болт М16х1.5-6gх45.109.40Х.019 ГОСТ 7796-70
31	Шайба 16 ОТ	Шайба 16 ОТ
32	46-26-280	Фланец
32	46-26-280-20	Фланец
33	440005	Шайба защитная
34	46-26-646	Втулка
35	3501-26-155	Заглушка
35	3501-26-155-20	Заглушка
36	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
37	049-055-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
38	3501-26-122	Корпус
38	3501-26-122-20	Корпус
39	28 0733-20	Болт M20-6gx70
39	280733	Болт M20-6gx70
40	Шайба 20 ОТ	Шайба 20 ОТ

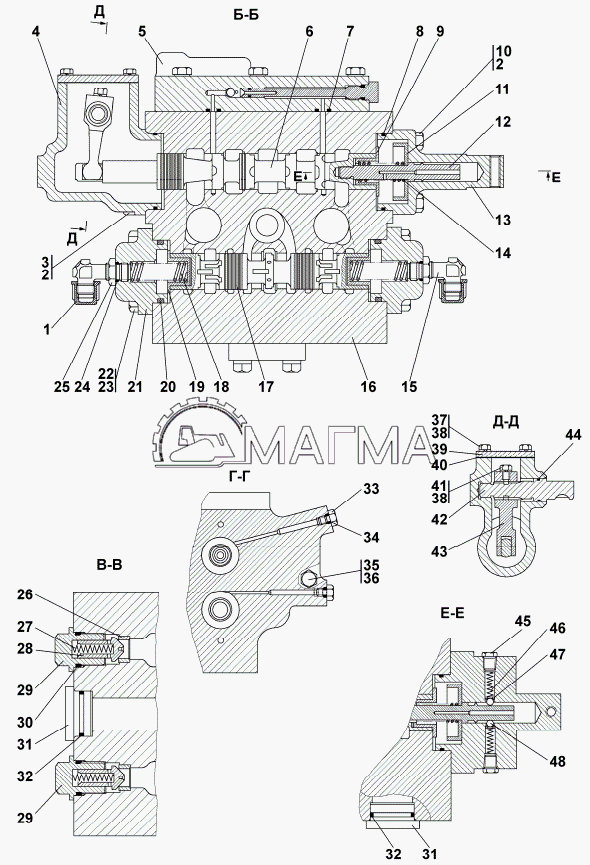

Вкладка 8 - Заголовок

3501-26-61СП РАСПРЕДЕЛИТЕЛЬ

Вкладка 8 - Описание

№	Номер запчасти	Наименование запчасти
1	2501-26-294	Заглушка
2	Шайба 12.ОТ	Шайба 12.ОТ
3	Болт М12-6g x30	Болт М12-6g x30
4	3501-26-126	Крышка
4	3501-26-126-20	Крышка
5	3501-26-150-20СП(SP)	Клапан
5	3501-26-150СБ	Клапан
6	3501-26-137	Золотник
7	016-020-25-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
8	080-085-30-2-51-1668	Кольцо 080-085-30-2-51-1668
9	3501-26-143	Тарелка
10	Болт М12-6g x40	Болт М12-6g x40
11	3501-26-142	Тарелка
12	3501-26-141	Хвостовик
13	3501-26-127	Крышка
13	3501-26-127-20	Крышка
14	38 5325-01	Пружина
15	5001-26-77	Угольник ввертной
15	5001-26-77-20	Угольник ввертной
16	3501-26-121	Корпус
16	3501-26-121-20	Корпус
17	3501-26-138	Золотник
18	385488	Пружина
19	3501-26-153	Втулка
20	060-070-58-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
21	3501-26-125	Крышка
21	3501-26-125-20	Крышка
22	Болт М16-6gx45	Болт М16-6gx45
23	Шайба 16 ОТ	Шайба 16 ОТ
24	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
25	Н.036.23.022	Контргайка
25	Н.036.23.022-01	Контргайка
26	3501-26-150	Седло
27	385055	Пружина
28	3501-26-151	Направляющая клапана
28	3501-26-151-20	Направляющая клапана
29	3501-26-152	Клапан
30	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
31	25-26-207	Заглушка
31	25-26-207-20	Заглушка
32	042-050-46-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
33	37 5245-20	Пробка
33	375245	Пробка
34	007-011-25-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
35	28 0295-20	Болт М10-6gx140
35	280295	Болт М10-6gx140
36	Шайба 10	Шайба 10
37	Болт М8-6gx30	Болт М8-6gx30
38	Шайба 8Т	Шайба 8Т
39	3501-26-146	Крышка
39	3501-26-146-20	Крышка
40	45 0198-20	Прокладка
40	450198	Прокладка
41	3501-26-148	Стопор
42	3501-26-144	Валик
42	3501-26-144-20	Валик
43	3501-26-145	Рычаг
44	022-026-25-2-51-1668	Кольцо 022-026-25-2-51-1668
45	37 0250-08	Пробка КГ 1/4 40Х ТУ 23.1.506-91
46	385159	Пружина
47	3501-26-168	Шайба
48	Шарик Б8-100	Шарик Б8-100

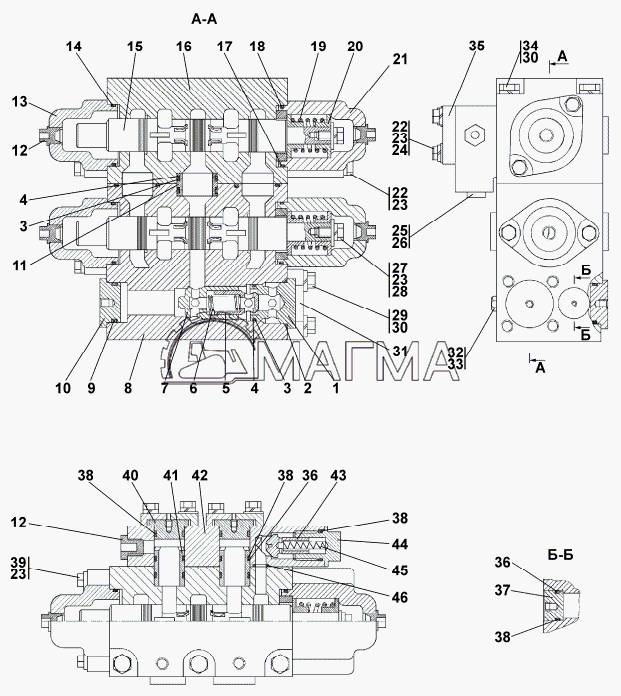

Вкладка 9 - Заголовок

3501-26-62СП РАСПРЕДЕЛИТЕЛЬ СЕКЦИОННЫЙ

Вкладка 9 - Описание

№	Номер запчасти	Наименование запчасти
	3501-26-62-20СП(SP)	Распределитель секционный
	3501-26-62СП(SP)	Распределитель секционный
1	3501-26-175	Заглушка
1	3501-26-175-20	Заглушка
2	045-050-30-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
3	700-40-6307	Шайба защитная
4	039-045-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
5	3501-26-174	Клапан
6	700-38-2094	Пружина
7	3501-26-176	Клапан
8	3501-26-120	Корпус
8	3501-26-120-20	Корпус
9	042-050-46-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
10	25-26-207	Заглушка
11	46-26-646	Втулка
12	44 0057-20	Заглушка
12	440057	Заглушка
13	3501-26-117	Крышка
13	3501-26-117-20	Крышка
14	069-075-36-2-51-1668	Кольцо 069-075-36-2-51-1668
15	3501-26-164	Золотник
16	3501-26-119	Корпус
16	3501-26-119-20	Корпус
17	049-055-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
18	3501-26-182	Втулка
19	700-38-2766-01	Пружина
20	3501-26-178	Тарелка
21	3501-26-118 3501-26-118-20	Крышка Крышка
22	28 0388-20	Болт М12-6gх90.58.029 ГОСТ 7795-70
22	280388	Болт М12-6gх90.58.019 ГОСТ 7795-70
23	Шайба 12 ОТ	Шайба 12 ОТ
24	31 0210-20	Шайба 12х2 ГОСТ 11371-78
24	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
25	37 5516-20	Пробка
25	375516	Пробка
26	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
27	Болт М16x1.5-6gx25	Болт М16x1.5-6gx25
28	31 0230-20	Шайба 12.01.10.0221 ГОСТ 6958-78
28	310230	Шайба 12.01.10.019 ГОСТ 6958-78
29	28 0544-20	Болт М16х1.5-6gх45.109.40Х.029 ГОСТ 7796-70
29	280544	Болт М16х1.5-6gх45.109.40Х.019 ГОСТ 7796-70
30	Шайба 16 ОТ	Шайба 16 ОТ
31	46-26-280	Фланец
31	46-26-280-20	Фланец
32	37 5245-20	Пробка
32	375245	Пробка
33	007-011-25-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
34	28 0578-20	Болт М16-6gx140
34	280578	Болт М16-6gx140
35	2501-26-83	Фланец
35	2501-26-83-20	Фланец
36	440038	Кольцо защитное
37	3501-26-181	Заглушка
38	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
39	Болт М12-6gx40	Болт М12-6gx40
40	2501-26-150	Заглушка
41	3501-26-177-01	Втулка
42	3501-26-179	Корпус
43	3501-26-152	Клапан
44	3501-26-151	Направляющая клапана
44	3501-26-151-20	Направляющая клапана
45	385055	Пружина
46	016-020-25-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73

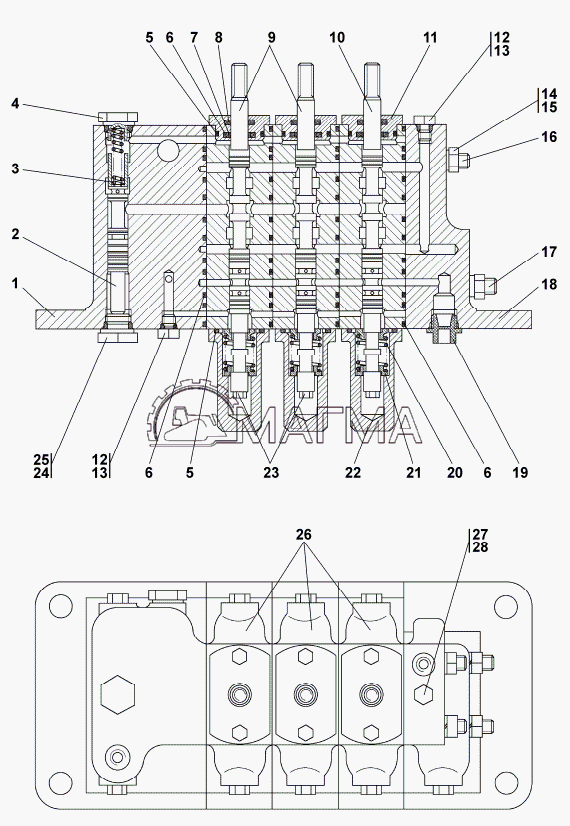

Вкладка 10 - Заголовок

3501-26-63СП РАСПРЕДЕЛИТЕЛЬ СЕКЦИОННЫЙ

Вкладка 10 - Описание

№	Номер запчасти	Наименование запчасти
	3501-26-63-20СП(SP)	Распределитель секционный
	3501-26-63СП(SP)	Распределитель секционный
1	3501-26-130	Корпус
1	3501-26-130-20	Корпус
2	3501-26-166	Золотник
3	385159	Пружина
4	37 5625-01-20	Пробка
4	375625-01	Пробка
5	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
6	016-020-25-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
7	3501-26-259	Кольцо
8	014-018-25-2-51-1668	Кольцо 014-018-25-2-51-1668
9	3501-26-165	Золотник
10	3501-26-167	Золотник
11	3501-26-258	Крышка
12	37 5245 37 5245-20	Пробка Пробка
13	007-011-25-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
14	30 0215-01	Гайка М12x1.25
14	30 0215-20	Гайка М12x1.25
15	Шайба 12 ОТ	Шайба 12 ОТ
16	3501-26-173	Шпилька
16	3501-26-173-20	Шпилька
17	3501-26-173-01	Шпилька
17	3501-26-173-01-20	Шпилька
18	3501-26-128	Корпус
18	3501-26-128-20	Корпус
19	440057	Заглушка
20	38 5325-01	Пружина
21	3501-26-172	Тарелка
22	3501-26-170	Крышка
23	37 0140-08	Пробка КГ1/8”
24	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
25	37 5625-20	Пробка
25	375625	Пробка
26	3501-26-129	Корпус
26	3501-26-129-20	Корпус
27	Болт М8-6gx30	Болт М8-6gx30
28	Шайба 8Т	Шайба 8Т

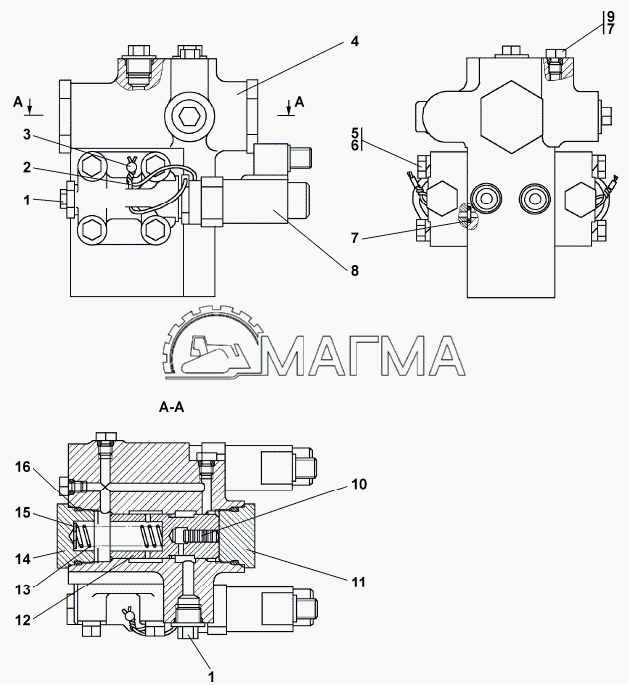

Вкладка 11 - Заголовок

3501-26-64СП РАСПРЕДЕЛИТЕЛЬ

Вкладка 11 - Описание

№	Номер запчасти	Наименование запчасти
	3501-26-64-20СП(SP)	Распределитель
	3501-26-64СБ	Распределитель
1	44 0057-20	Заглушка
1	440057	Заглушка
2	Проволока 0.8-0-С	Проволока 0.8-0-С
3	Пломба 10/6.5	Пломба 10/6.5
4	3501-26-255	Корпус
4	3501-26-255-20	Корпус
5	28 0364-20	Болт M12-6gx50
5	280364	Болт M12-6gx50
6	Шайба 12	Шайба 12
7	007-011-25-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
8	3501-26-65-20СП(SP)	Пилот управления
8	3501-26-65СБ	Пилот управления
9	37 5245-20	Пробка
9	375245	Пробка
10	312501-26-167	Плунжер
11	37 5950-01	Пробка
12	3501-26-22	Золотник
13	385275	Пружина
14	375950	Пробка
15	31 0170-20	Шайба 10.01.10.0221 ГОСТ 11 371-78
15	310170	Шайба 10 ГОСТ 11371-78
16	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84

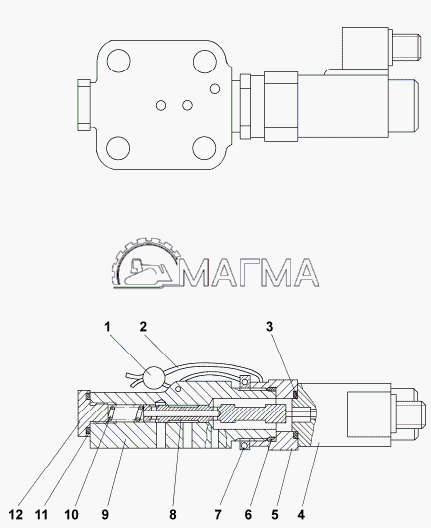

Вкладка 12 - Заголовок

3501-26-65СП ПИЛОТ УПРАВЛЕНИЯ

Вкладка 12 - Описание

№	Номер запчасти	Наименование запчасти
	3501-26-65-20СП(SP)	Пилот управления
	3501-26-65СБ	Пилот управления
1	Пломба 10/6.5	Пломба 10/6.5
2	Проволока 0.8-0-С	Проволока 0.8-0-С
3	022-026-25-2-51-1668	Кольцо 022-026-25-2-51-1668
4	КВМ36М-ААГ-Г24-01-УХЛ1	Привод КВМ36М-ААГ-Г24-01-УХЛ1
5	1146-26-8	Переходник
5	1146-26-8-20	Переходник
6	027-032-30-2-51-1668	Кольцо 027-032-30-2-51-1668
7	415316	Контргайка
7	415316-20	Контргайка
8	3501-26-257	Золотник пилота
9	3501-26-256	Корпус пилота
9	3501-26-256-20	Корпус пилота
10	385111	Пружина
11	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
12	375321	Пробка
12	375321-20	Пробка

Вкладка 13 - Заголовок

3501-96-30-01СП УСТАНОВКА ГИДРОСИСТЕМЫ

Вкладка 13 - Описание

№	Номер запчасти	Наименование запчасти
	3501-96-30-01-20СП(SP)	Установка гидросистемы
	3501-96-30-01СП(SP)	Установка гидросистемы
1	007-011-25-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
2	3501-26-136-20СП(SP)	Трубопровод
2	3501-26-136СП(SP)	Трубопровод
3	310210	Шайба 12х2.01.10.019 ГОСТ 11371-78
3	310210-20	Шайба 12х2.01.10.0221 ГОСТ 11371-78
4	Шайба 12.ОТ	Шайба 12.ОТ
5	Болт М12-6gx35	Болт М12-6gx35
6	400354-05	Втулка
7	2501-26-301	Планка
7	2501-26-301-20	Планка
8	2501-26-300	Скоба
8	2501-26-300-20	Скоба
9	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
10	404-26-213-20СП(SP)	Рукав d.12
10	404-26-213СБ	Рукав d.12
11	Шайба 16 ОТ	Шайба 16 ОТ
12	375625	Пробка
12	375625-20	Пробка
13	3501-26-64-20СП(SP)	Распределитель
13	3501-26-64СБ	Распределитель
14	375245	Пробка
14	375245-20	Пробка
15	3501-26-162-20СП(SP)	Трубопровод
15	3501-26-162СП(SP)	Трубопровод
16	1101-26-121-09	Рукав
16	1101-26-121-09-20	Рукав
17	5001-26-130-02-20СП -20SP	Хомут
17	5001-26-130-02СБ	Хомут
18	400354-02	Втулка
19	2501-26-217	Планка
19	2501-26-217-20	Планка
20	2501-26-216	Скоба
20	2501-26-216-20	Скоба
21	404-26-213-05-20СП -20SP	Рукав d.12
21	404-26-213-05СБ	Рукав d.12
22	3501-26-123-20СП(SP)	Трубопровод
22	3501-26-123СП(SP)	Трубопровод
23	2001-26-92-01-20СП -20SP	Трубопровод
23	2001-26-92-01СП(SP)	Трубопровод
24	Н.036.23.022	Контргайка
24	Н.036.23.022-01	Контргайка
25	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
26	2601-26-14-20СБ	Тройник
26	2601-26-14СБ	Тройник
27	404-26-213-18-20СП -20SP	Рукав
27	404-26-213-18СБ	Рукав
28	5001-26-90	Штуцер
28	5001-26-90-20	Штуцер
29	3501-26-243	Заглушка
29	3501-26-243-20	Заглушка
30	Н.036.01.002	Гайка накидная
30	Н.036.01.002-01	Гайка накидная
31	2501-26-366	Угольник
31	2501-26-366-20	Угольник
32	2501-26-99	Корпус
32	2501-26-99-20	Корпус
33	3502-20-4	Винт
33	3502-20-4-20	Винт
34	440005	Шайба защитная
35	28 0570-20	Болт М16х1.5-6gх105 ГОСТ 7796-70
35	280570	Болт М16х1.5-6gх105 ГОСТ 7796-70
36	042-050-46-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
37	3501-26-192-01-20СП -20SP	Трубопровод
37	3501-26-192-01СП(SP)	Трубопровод
38	404-26-149-20СП	Заглушка
38	404-26-149СП	Заглушка
39	3501-26-192-05-20СП -20SP	Трубопровод
39	3501-26-192-05СП(SP)	Трубопровод
40	3501-96-306-20СП(SP)	Трубопровод
40	3501-96-306СП(SP)	Трубопровод
41	25-26-207	Заглушка
41	25-26-207-20	Заглушка
42	46-26-280	Фланец
42	46-26-280-20	Фланец
43	28 0380-20	Болт М12-6gx70
43	280380	Болт М12-6gx70
44	3501-96-305-20СП(SP)	Трубопровод
44	3501-96-305СП(SP)	Трубопровод
45	2501-26-83	Фланец
45	2501-26-83-20	Фланец
46	3501-26-192-20СП(SP)	Трубопровод
46	3501-26-192СП(SP)	Трубопровод
47	404-26-142-20СП(SP)	Трубопровод
47	404-26-142СП(SP)	Трубопровод
48	404-26-213-02-20СП -20SP	Рукав
48	404-26-213-02СБ	Рукав
49	3501-26-188-20СП(SP)	Рукав d.32
49	3501-26-188СП(SP)	Рукав d.32
50	3502-26-108-03-20СП -20SP	Рукав d.32
50	3502-26-108-03СП(SP)	Рукав d.32
51	404-26-213-15-20СП -20SP	Рукав
51	404-26-213-15СБ	Рукав
52	404-26-213-12-20СП -20SP	Рукав d.12
52	404-26-213-12СБ	Рукав
53	404-26-213-16-20СП -20SP	Рукав
53	404-26-213-16СБ	Рукав
54	2602-26-31-20СП(SP)	Трубопровод
54	2602-26-31СП(SP)	Трубопровод
55	5001-26-77	Угольник ввертной
55	5001-26-77-20	Угольник ввертной
56	280389	Болт 3М12х1.25-6gх100.109.40Х.019 ГОСТ 7796-70
56	280389-20	Болт 3М12х1.25-6gх100.109.40Х029 ГОСТ 7796-70
57	050-060-58-2-51-1668	Кольцо 050-060-58-2-51-1668
58	3501-96-301-20СП(SP)	Трубопровод
58	3501-96-301СП(SP)	Трубопровод
59	461901-05	Рукав
59	461901-05-20	Рукав
60	DIN3017-AS100-120/ 12C7-W2	Шланговый хомут DIN3017-AS100-120/ 12C7-W2
61	3506-26-16-20СП(SP)	Трубопровод
61	3506-26-16СП(SP)	Трубопровод
62	Болт M16-6gx45	Болт M16-6gx45
63	310270	Шайба 16.01.20.019 ГОСТ 11371-78
63	310270-20	Шайба 16.01.20.0221 ГОСТ 11371-78
64	092-105-75-2-ИРП-1314-1	Кольцо 092-105-75-2-ИРП-1314-1
65	280555	Болт М16х1.5-6gх55.109.40Х019 ГОСТ 7796-70
65	280555-20	Болт М16х1.5-6gх55.109.40Х029 ГОСТ 7796-70
66	НШ250-4	Насос ОСТ 23.1.92-88
66	НШ250-4Т	Насос ОСТ 23.1.92.88
67	3501-26-173-03-20СП -20SP	Рукав d.32
67	3501-26-173-03СП(SP)	Рукав d.32
68	3501-26-173-01-20СП -20SP	Рукав d.32
68	3501-26-173-01СП(SP)	Рукав d.32

Вкладка 14 - Заголовок

3501-96-30-01СП УСТАНОВКА ГИДРОСИСТЕМЫ

Вкладка 14 - Описание

№	Номер запчасти	Наименование запчасти
1	404-26-58	Планка
1	404-26-58-20	Планка
2	050-060-58-2-51-1668	Кольцо 050-060-58-2-51-1668
3	Шайба 16 ОТ	Шайба 16 ОТ
4	Болт М16-6gx45	Болт М16-6gx45
5	700-40-5117	Шайба защитная
6	46-26-1111	Корпус
6	46-26-1111-20	Корпус
7	46-26-355-08-20СП -20SP	Рукав высокого давления d.16 армированный
7	46-26-355-08СБ	Рукав высокого давления диам.16 армированный
8	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
9	400354-02	Втулка
10	2501-26-217	Планка
10	2501-26-217-20	Планка
11	2501-26-216	Скоба
11	2501-26-216-20	Скоба
12	404-26-213-15-20СП -20SP	Рукав
12	404-26-213-15СБ	Рукав
13	042-050-46-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
14	440005	Шайба защитная
15	3502-20-4	Винт
15	3502-20-4-20	Винт
16	46-26-280	Фланец
16	46-26-280-20	Фланец
17	25-26-207	Заглушка
17	25-26-207-20	Заглушка
18	Болт М16x1.5-6gx35	Болт М16x1.5-6gx35
19	3501-26-61-20СП(SP)	Распределитель
19	3501-26-61СП(SP)	Распределитель
20	3501-26-201-20СП(SP)	Рукав d.32
20	3501-26-201СП(SP)	Рукав d.32
21	28 0555-20	Болт М16х1.5-6gх55 ГОСТ 7796-70
21	280555	Болт М16х1.5-6gх55 ГОСТ 7796-70
22	3501-26-247	Планка
22	3501-26-247-20	Планка
23	3501-26-63-20СП(SP)	Распределитель секционный
23	3501-26-63СП(SP)	Распределитель секционный
24	3502-26-101-20СП(SP)	Бак гидросистемы
24	3502-26-101СП(SP)	Бак гидросистемы
25	404-26-213-21-20СП -20SP	Рукав d.12
25	404-26-213-21СБ	Рукав d.12
26	404-26-213-17-20СП -20SP	Рукав
26	404-26-213-17СБ	Рукав
27	404-26-213-19-20СП -20SP	Рукав
27	404-26-213-19СБ	Рукав
28	0602-28-22-11-20СП -20SP	Рукав d.8
28	0602-28-22-11СП(SP)	Рукав d.8
29	2601-26-14-20СБ	Тройник
29	2601-26-14СБ	Тройник
30	Н.036.23.022	Контргайка
30	Н.036.23.022-01	Контргайка
31	404-26-213-30-20СП -20SP	Рукав
31	404-26-213-30СБ	Рукав
32	3501-26-62-20СП(SP)	Распределитель секционный
32	3501-26-62СП(SP)	Распределитель секционный
33	404-26-219-20СП(SP)	Тройник
33	404-26-219СБ	Тройник
34	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
35	5001-26-77	Угольник ввертной
35	5001-26-77-20	Угольник ввертной
36	3501-26-157-20СП(SP)	Кронштейн
36	3501-26-157СП(SP)	Кронштейн
37	3501-26-158-20СП(SP)	Кронштейн
37	3501-26-158СП(SP)	Кронштейн
38	Болт М12-6gx30	Болт М12-6gx30
39	Шайба 12.ОТ	Шайба 12.ОТ
40	404-26-213-02-20СП -20SP	Рукав
40	404-26-213-02СБ	Рукав
41	2501-26-341	Шайба
42	28 0570-20	Болт М16х1.5-6gх105 ГОСТ 7796-70
42	280570	Болт М16х1.5-6gх105 ГОСТ 7796-70
43	2501-26-388	Кронштейн
43	2501-26-388-20	Кронштейн
44	28 0720-20	Болт М20х1.5-6gх40.109.40Х.029
44	280720	Болт М20х1.5-6gх40.109.40Х.019
45	Шайба 20 ОТ	Шайба 20 ОТ
46	2501-26-387	Коллектор
46	2501-26-387-20	Коллектор
47	2501-26-281-20СП(SP)	Кронштейн
47	2501-26-281СП(SP)	Кронштейн
48	31 0310-20	Шайба 20х4 ГОСТ 11371-78
48	310310	Шайба 20х4.01.10.019 ГОСТ 11371-78
49	3502-26-108-05-20СП -20SP	Рукав d.32
49	3502-26-108-05СП(SP)	Рукав d.32
50	404-26-213-11-20СП -20SP	Рукав
50	404-26-218-20СП(SP)	Тройник
50	404-26-218СБ	Тройник
51	Болт М12x1.25-6gx35	Болт М12x1.25-6gx35
52	404-26-213-11СБ	Рукав d.12

Вкладка 15 - Заголовок

3501-96-30-01СП УСТАНОВКА ГИДРОСИСТЕМЫ

Вкладка 15 - Описание

№	Номер запчасти	Наименование запчасти
1	700-58-2103	Кольцо С65 ГОСТ 13941-86
2	2501-26-94	Муфта
3	175-180-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
4	135-145-58-2-51-1668	Кольцо 135-145-58-2-51-1668
5	2501-26-93	Муфта
6	700-58-2333	Кольцо С42 ГОСТ 13940-86
7	404-26-31	Фланец
7	404-26-31-20	Фланец
8	Болт М16x1.5-6gx35	Болт М16x1.5-6gx35
9	Шайба 16 ОТ	Шайба 16 ОТ
10	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
11	Шайба 12.ОТ	Шайба 12.ОТ
12	5001-26-43	Планка
12	5001-26-43-20	Планка
13	400354-01	Втулка
14	5001-26-44	Скоба
14	5001-26-44-20	Скоба
15	5001-26-77	Угольник ввертной
15	5001-26-77-20	Угольник ввертной
16	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
17	Н.036.23.022	Контргайка
17	Н.036.23.022-01	Контргайка
18	375625	Пробка
18	375625-20	Пробка
19	092-105-75-2-ИРП-1314-1	Кольцо 092-105-75-2-ИРП-1314-1
20	310150	Шайба 8.01.08кп.019 ГОСТ 11371-78
20	310150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
21	Шайба 8Т	Шайба 8Т
22	Болт М8-6gx30	Болт М8-6gx30
23	450029	Прокладка
23	450029-20	Прокладка
24	020-025-30-2-51-1668	Кольцо 020-025-30-2-51-1668
25	404-26-247	Фланец
25	404-26-247-20	Фланец
26	404-26-246	Штуцер
26	404-26-246-20	Штуцер
27	46-26-314-20СП(SP)	Угольник
27	46-26-314СБ	Угольник
28	Болт М12-6gx35	Болт М12-6gx35
29	450103	Прокладка
29	450103-20	Прокладка
30	404-26-29	Муфта
31	404-26-28	Муфта
32	580255	Кольцо С26 ГОСТ 13941-86
33	404-26-33	Фланец
33	404-26-33-20	Фланец
34	325385	Штифт
35	С16	Кольцо С16
36	Болт М8-6gx45	Болт М8-6gx45
37	3501-26-159-20СП(SP)	Угольник
37	3501-26-159СБ	Угольник
38	5001-26-78	Штуцер ввертной
38	5001-26-78-20	Штуцер ввертной
39	0602-26-92-20К	Скоба
39	0602-26-92К	Скоба
40	700-40-6684	Прокладка
41	Болт М8-6gx25	Болт М8-6gx25
42	2601-26-14-20СБ	Тройник
42	2601-26-14СБ	Тройник
43	3501-26-243	Заглушка
43	3501-26-243-20	Заглушка
44	012-016-25-2-51-1668	Кольцо 012-016-25-2-51-1668
45	Н.036.01.002	Гайка накидная
45	Н.036.01.002-01	Гайка накидная
46	3501-96-323	Планка
46	3501-96-323-20	Планка
47	3501-96-300-20СБ	Клапан
47	3501-96-300СБ	Клапан
48	280383-01	Болт М12-6gx85
48	280383-01-20	Болт М12-6gx85
49	404-26-213-30-20СП -20SP	Рукав
49	404-26-213-30СБ	Рукав
50	042-050-46-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
51	440005	Шайба защитная
52	46-26-280	Фланец
52	46-26-280-20	Фланец
53	3502-20-4	Винт
53	3502-20-4-20	Винт
54	2501-26-220	Скоба
54	2501-26-220-20	Скоба
55	2501-26-221	Планка
55	2501-26-221-20	Планка
56	Гайка М16x1.5	Гайка М16x1.5
57	400354-04	Втулка
58	Болт М12x1.25-6gx35	Болт М12x1.25-6gx35
59	404-26-58	Планка
59	404-26-58-20	Планка
60	Шайба 10.ОТ	Шайба 10.ОТ
61	Болт M10-6gx55	Болт M10-6gx55
62	Болт M12x1.25-6gx40	Болт M12x1.25-6gx40
63	310210	Шайба 12х2.01.10.019 ГОСТ 11371-78
63	310210-20	Шайба 12х2.01.10.0221 ГОСТ 11371-78
64	700-40-5117	Шайба защитная
65	050-060-58-2-51-1668	Кольцо 050-060-58-2-51-1668
66	2501-26-362	Фланец
66	2501-26-362-20	Фланец
67	3501-26-205-20СП(SP)	Трубопровод
67	3501-26-205СП(SP)	Трубопровод
68	DIN3017-AS50-70/ 12C7-W2	Шланговый хомут DIN3017-AS50-70/ 12C7-W2
69	313502-26-221	Втулка
70	461501-03	Рукав
70	461501-03-20	Рукав
71	2501-26-346	Бандаж
71	2501-26-346-20	Бандаж
72	032-038-36-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
73	2501-26-83	Фланец
73	2501-26-83-20	Фланец
74	Болт М12-6gx40	Болт М12-6gx40
75	2501-26-217	Планка
75	2501-26-217-20	Планка
76	400354-02	Втулка
77	2501-26-216	Скоба
77	2501-26-216-20	Скоба
78	440038	Кольцо защитное

Вкладка 16 - Заголовок

3501-96-300СП КЛАПАН

Вкладка 16 - Описание

№	Номер запчасти	Наименование запчасти
	3501-96-300-20СБ	Клапан
	3501-96-300СБ	Клапан
1	440057	Заглушка
2	3501-96-320	Корпус
2	3501-96-320-20	Корпус
3	Шарик Б10-100	Шарик Б10-100
4	007-011-25-2-ФСИ-80М	Кольцо 007-011-25-2-ФСИ-80М
5	014-018-25-2-ФСИ-80М	Кольцо 014-018-25-2-ФСИ-80М
6	3501-96-326	Направляющая
6	3501-96-326-20	Направляющая

Вкладка 17 - Заголовок

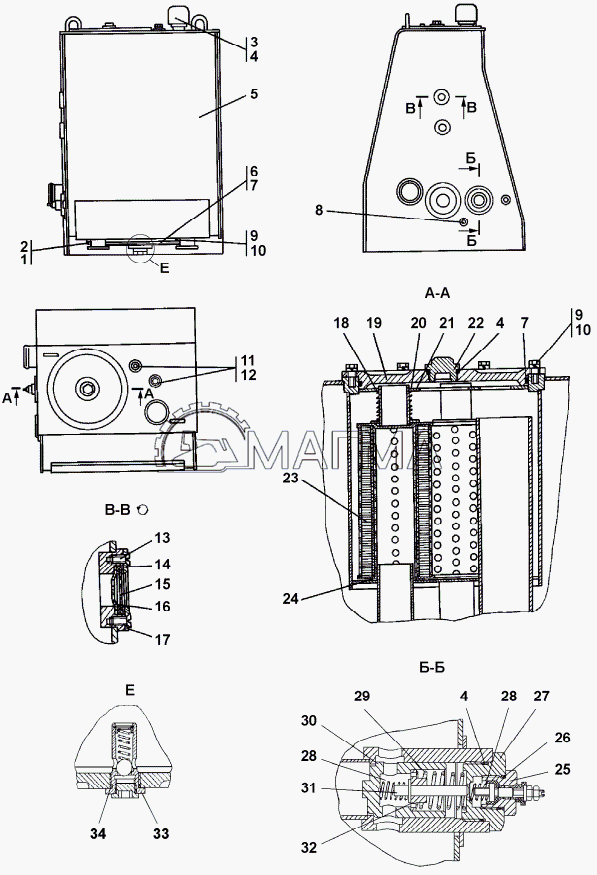

3502-26-101СП БАК ГИДРОСИСТЕМЫ

Вкладка 17 - Описание

№	Номер запчасти	Наименование запчасти
	3502-26-101-20СП(SP)	Бак гидросистемы
	3502-26-101СП(SP)	Бак гидросистемы
1	018-022-25-2-51-1668	Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
2	37 5625-20	Пробка
2	375625	Пробка
3	46-26-303-20	Сапун
3	46-26-303СБ	Сапун
4	045-050-30-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
5	3502-26-102-20СП(SP)	Бак
5	3502-26-102СП(SP)	Бак
6	2501-26-178	Крышка
6	2501-26-178-20	Крышка
7	270-280-58-2-3	Кольцо ГОСТ 18829-73
8	ТМ111-01	Датчик сигнализатора температуры ТУ 37.003.569-90
9	Болт М12x1.25-6gx30	Болт М12x1.25-6gx30
10	Шайба 12 ОТ	Шайба 12 ОТ
11	37 5245-20	Пробка
11	375245	Пробка
12	007-011-25-2-51-1668	Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
13	Винт В.М6-6gх16	Винт В.М6-6gх16
14	400089	Уплотнение
15	46-26-1317	Стекло
16	46-26-957	Отражатель
17	46-26-964	Крышка
17	46-26-964-20	Крышка
18	3501-26-405Cn(SP)	Стакан
19	2501-26-336	Крышка
19	2501-26-336-20	Крышка
20	700-38-2332	Пружина
21	3501-26-14	Проставка
22	375990	Пробка
23	ЭФМ020.1012040	Элемент фильтрующий ЭФМ020.1012040
24	40 0380-20	Прокладка
24	400380	Прокладка
25	3500-15-16-20Cn(SP)	Пробка
25	3500-15-16СП(БР)	Пробка
26	024-028-25-2-51-1668	Кольцо 024-028-25-2-51-1668
27	1101-26-181	Крышка
27	1101-26-181-20	Крышка
28	700-38-2280	Пружина
29	700-38-2183	Пружина
30	31 3502-26-260	Клапан
31	2501 -26-192CI~I(SP)	Шток
32	2501-26-185	Втулка
33	1101-16-112-20Cn(SP)	Клапан
33	1101-16-112Cn(SP)	Клапан
34	040-045-30-2-51-1668	Кольцо 040-045-30-2-51-1668

Вкладка 18 - Заголовок

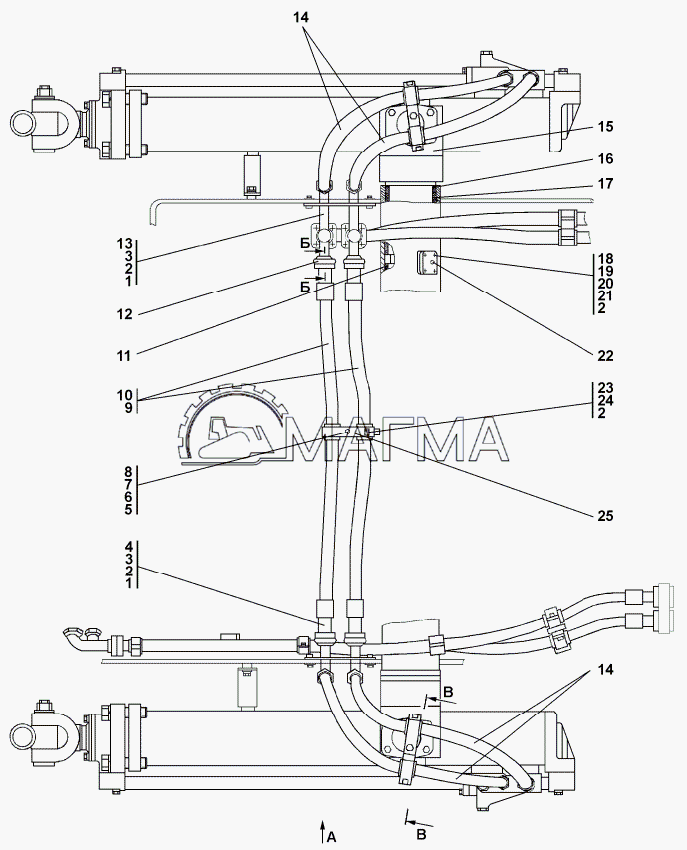

3506-26-10СП/-01СП УСТАНОВКА ГИДРОЦИЛИНДРОВ

Вкладка 18 - Описание

№	Номер запчасти	Наименование запчасти
	3506-26-10-01-20СП -20SP	Установка гидроцилиндров
	3506-26-10-01СП(SP)	Установка гидроцилиндров
	3506-26-10-20СП(SP)	Установка гидроцилиндров
	3506-26-10СП(SP)	Установка гидроцилиндров
1	31 0230-20	Шайба 12.01.10.0221 ГОСТ 6958-78
1	310230	Шайба 12.01.10.019 ГОСТ 6958-78
2	Шайба 12 ОТ	Шайба 12 ОТ
3	Болт М12x1.25-6gx35	Болт М12x1.25-6gx35
4	3501-26-207-20СП(SP)	Трубопровод
4	3501-26-207СП(SP)	Трубопровод
5	31 0270-20	Шайба 16.0Т.10.0221 ГОСТ 11371-78
5	310270	Шайба 16 ГОСТ 11371-78
6	Шайба 16 ОТ	Шайба 16 ОТ
7	Гайка М16x1.5	Гайка М16x1.5
8	28 0544-20	Болт М16х1.5-6gх45.109.40Х.029 ГОСТ 7796-70
8	280544	Болт М16х1.5-6gх45.109.40Х.019 ГОСТ 7796-70
9	440038	Кольцо защитное
10	404-26-118-04-20СП -20SP	Рукав
10	404-26-118-04СП(SP)	Рукав
11	3501-26-286	Втулка опорная
12	3506-26-16-20СП(SP)	Трубопровод
12	3506-26-16СП(SP)	Трубопровод
13	3501-26-208-20СП(SP)	Трубопровод
13	3501-26-208СП(SP)	Трубопровод
14	700-46-2112-09-20СП -20SP	Рукав d.25
14	700-46-2112-09CП(SP)	Рукав d.25
15	3501-26-203-20СП(SP)	Ось
15	3501-26-203СП(SP)	Ось
16	3501-26-300	Кольцо
17	3501-26-285	Втулка опорная
18	46-26-654	Стопор
19	46-26-659	Крышка
19	46-26-659-20	Крышка
20	700-40-6563	Прокладка
20	700-40-6563-20	Прокладка
21	Болт М12x1.25-6gx30	Болт М12x1.25-6gx30
22	Масленка 1.2кд6хр	Масленка 1.2кд6хр
22	Масленка 1.2ц6хр	Масленка 1.2ц6хр
23	Болт М12x1.25-6gx25	Болт М12x1.25-6gx25
24	31 0210-20	Шайба 12х2 ГОСТ 11371-78
24	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
25	312501-94-155	Планка
25	312501-94-155-20	Планка

Дополнительно

Компания Ремзавод производит капитальный ремонт тракторов

- Кировец К-700, К-701, К-702, К-702УДМ, К-703, К-704, К-708, К-744, Кирюша, Погрузчик ПК-4, Погрузчик ПК-6, Дорожная Машина ДМ-15 (Грейдозер), Фрезерно-роторный снегоочиститель ФРС-3.2

- ХТЗ Т-150, ХТЗ-241К, ХТЗ-242К, ХТЗ-243К, ХТЗ-248К, ХТЗ-249К, Мульчер, Т-156Б, Т-157,Т-158, ХТЗ-17221, Бурильно-крановая машина

- МТЗ 82.1, BELARUS-422, BELARUS-550, BELARUS-622, BELARUS-921, BELARUS-923, BELARUS-1025, BELARUS-1220, BELARUS-1221, BELARUS-1523, BELARUS-1502, BELARUS-2022, BELARUS-2103, BELARUS-3022, BELARUS-3522,

а так же отдельных основных узлов - КПП трактора, бортовые передачи, мостов, полурам, промопор, труба шарнира, редуктор мостов и т.д

Производим капитальный ремонт двигателей ЯМЗ-236, ЯМЗ-238, ЯМЗ-240, ЯМЗ-7511, ЯМЗ-8501

Так же, производим облицовку для Кировец К-700, К-700А, К-701, К-744 и Кировцев, навесное оборудование и многое другое.

Можем произвести ремонт любой сложности – от планового до капитального, Мы более 10 лет на рынке. Приводим трактора в отличное, рабочее техническое состояние, путем наличия в штате опытных, профессиональных инженеров и механизаторов

Этап начала ремонта тракторов подразумевает разбор трактора до двух полурам. * Капитальный ремонт двигателя (ЯМЗ-236 180 л.с.; ЯМЗ-238 220 л.с. ; ЯМЗ-238 НД3 240 л.с.; ЯМЗ 238 нд5 300 л.с. ; ЯМЗ-7511 400 л.с.) (обкатка на специализированном стенде)

* Капитальный ремонт коробки переменны передач реверс ( КПП ) (обкатка на специализированном стенде)

* Восстановление задней и передней полурам (рассверловка/восстановление отверстий, расточка, переклёпка)

* Ремонт мостов включая редукторы и тормозную систему

* Кабина после капитального ремонта, шумоизоляция и утепление.

* Замена рулевых гидроцилиндров

* Замена гидроцилиндров навески

* Замена рукавов высокого давления

* Ремонт системы охлаждения с установкой новых радиаторов

* Замена гидрораспределителя

* Замена амортизаторов крепления двигателя и КПП

* Замена карданных валов

* Ремонт навесного устройства

* Ремонт, сварка, рихтовка и частичное изготовление облицовки

* Замена электрооборудования и АКБ

* Сборка трактора с заменой ГСМ и фильтров

* Установка кондиционера

* Ремонт колесных дисков и установка новой резины

* Ремонт кабин трактора Кировец, ХТЗ, МТЗ

По окончанию ремонта, трактор проверяет и обкатывает инженер по качеству проведенных работ.

Также Ремзавод специализируется на изготовлении и установке снегоуборочных отвалов собственного производства для тракторов ХТЗ, Кировец, МТЗ. На технику предоставляется 12 месяцев гарантии или 1200 моточасов.

В настройках компонента не выбран ни один тип комментариев

Назад к списку

Наши специалисты ответят на любой интересующий вопрос по товару

Задать вопрос

Наша производственная деятельность и тесные контакты с заводами – производителями дают нам возможность иметь склад новых запасных частей широкого ассортимента. Заказать запасные части к трактору или запасные части к спецтехнике в Чебоксарах просто, оформив заявку или позвонив нашим менеджерам. Мы ответим на все интересующие вас вопросы. Если требуемого элемента не окажется в наличии, мы доставим его в кратчайшие сроки.
