Гидросистема Четра Т-330 - Ремонтный завод тракторов

Характеристики
Дополнительно

Характеристики

Задать вопрос (боковая)

Да

Вкладка 1 - Заголовок

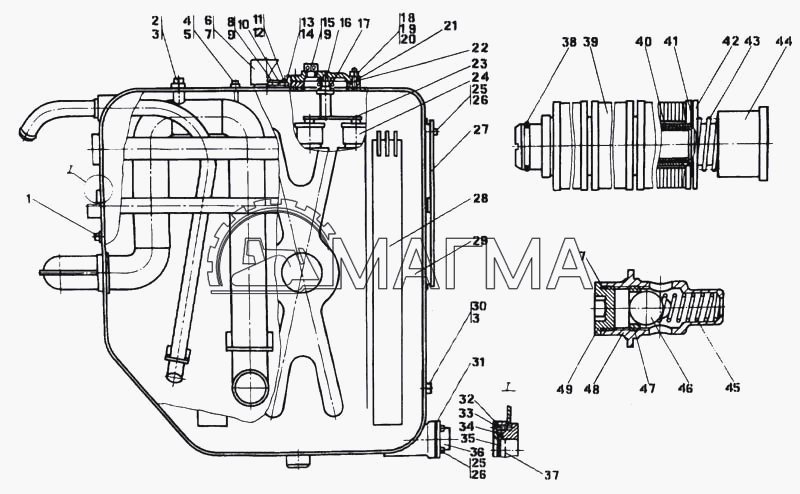

БАК ГИДРОСИСТЕМЫ

Вкладка 1 - Описание

№	Номер запчасти	Наименование запчасти
	46-26-46-10-СП	Бак гидросистемы
	46-26-46-20-СП	Бак гидросистемы
	46-26-46СБ	Бак гидросистемы
1	ТМ111А	Датчик сигнализатора температуры
2	37 5330-20	Пробка
2	375330	Пробка
3	018-022-25-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
4	46-26-567-10-СП	Пробка
4	46-26-567-20-СП	Пробка
4	46-26-567СБ	Пробка
5	Кольцо 12х16	Кольцо 12х16
6	46-26-303-10-СП	Сапун
6	46-26-303-20СП	Сапун
6	46-26-303СБ	Сапун
7	045-050-30-2-3	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
8	46-26-1372	Втулка
8	46-26-1372-10	Втулка
8	46-26-1372-20	Втулка
9	026-032-36-2 ИРП 1314-1	Кольцо ГОСТ 9833-73
10	46-26-722	Планка
10	46-26-722-10	Планка
10	46-26-722-20	Планка
11	285130	Болт
11	285130-20	Болт
12	Шайба 8Т.65Г.019 ГОСТ 6402-70	Шайба 8Т.65Г.019 ГОСТ 6402-70
12	Шайба 8Т.65Г.0221 ГОСТ 6402-70	Шайба 8Т.65Г.0221 ГОСТ 6402-70
13	38513	Пломба
14	Проволока 0.6-0-Ч ГОСТ 3282-74	Проволока 0.6-0-Ч ГОСТ 3282-74
15	46-26-961	Втулка
15	46-26-961-20	Втулка
16	46-26-529	Штырь
17	700-38-2637	Пружина
17	700-38-2637-10	Пружина
17	700-38-2637-20	Пружина
18	290326	Шпилька М12х(1.75-3п)/(1.25-6g)х32.66.013 ГОСТ 22034-76
18	290326-10	Шпилька М12х(1.75-3п)/(1.25-6g)х32.66.019 ГОСТ 22034-76
18	290326-20	Шпилька М12х(1.75-3п)/(1.25-6g)х32.66.029 ГОСТ 22034-76
19	300215-01	Гайка М12х1.25-6Н.6.019 ГОСТ 15521-70
19	300215-01-20	Гайка М12х1.25.6Н.6.029 ГОСТ 15521-70
20	Шайба 12.0Т.65Г.019 ГОСТ 6402-70	Шайба 12.0Т.65Г.019 ГОСТ 6402-70
21	46-26-1400	Крышка
21	46-26-1400-20	Крышка
22	130-140-58-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
23	46-26-522СБ	Кронштейн
24	46-26-506-01-20-СП	Блок фильтрующих элементов
24	46-26-506-01СБ	Блок фильтрующих элементов
25	Болт М8-6gх20.58.019 ГОСТ 7796-70	Болт М8-6gх20.58.019 ГОСТ 7796-70
25	Болт М8-6gх20.58.029 ГОСТ 7796-70	Болт М8-6gх20.58.029 ГОСТ 7796-70
26	31 0140-20	Шайба 8 ГОСТ 6958-78
26	310140	Шайба 8.01.10.019 ГОСТ 6958-78
27	700-40-5793	Прокладка
27	700-40-5793-20	Прокладка
28	700-40-5343	Прокладка
28	700-40-5343-20	Прокладка
29	46-26-565-10-СП	Бак
29	46-26-565-20-СП	Бак
29	46-26-565СБ	Бак
30	37 5625-20	Пробка
30	375625	Пробка
30	375625-10	Пробка
31	700-40-5397	Прокладка
31	700-40-5397-20	Прокладка
32	46-26-964	Крышка
32	46-26-964-10	Крышка
32	46-26-964-20	Крышка
33	Винт ВМ6-6gх12.58.019 ГОСТ 17475-80	Винт ВМ6-6gх12.58.019 ГОСТ 17475-80
33	Винт ВМ6-6gх12.58.029 ГОСТ 17475-80	Винт ВМ6-6gх12.58.029 ГОСТ 17475-80
34	400089	Уплотнение
35	46-26-1317	Стекло
36	47-25-142-10СБ	Клапан
36	47-25-142-20-СП	Клапан
36	47-25-142СБ	Клапан
37	46-26-957	Отражатель
38	042-050-46-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
39	635-1-03-Т2	Элемент фильтрующий Реготмас 635-1-03-Т2
39	635-1-03-Т2	Элемент фильтрующий Реготмас 635-1-03-Т2
39	635-1-06-УХЛ2	Элемент фильтрующий Реготмас 635-1-06-УХЛ2
39	Элемент филътрующий Реготмас 635-1-06	Элемент филътрующий Реготмас 635-1-06 Т2
40	46-26-370СБ	Труба
41	700-40-6796	Прокладка
41	700-40-6796-20	Прокладка
42	46-26-1035	Крышка
43	700-38-2332	Пружина
44	46-26-372СБ	Клапан
45	700-38-2273	Пружина
46	Б 38.1-200	Шарик ГОСТ 3722-81
47	47-25-73	Седло
48	47-25-74	Корпус
48	47-25-74-10	Корпус
49	700-37-2140	Пробка
49	700-37-2140-10	Пробка
49	700-37-2140-20	Пробка

Вкладка 2 - Заголовок

ГИДРОПРИВОД

Вкладка 2 - Описание

№	Номер запчасти	Наименование запчасти
	46-26-46-10-СП	Бак гидросистемы
	46-26-46-20-СП	Бак гидросистемы
	46-26-46СБ	Бак гидросистемы
1	ТМ111А	Датчик сигнализатора температуры
2	37 5330-20	Пробка
2	375330	Пробка
3	018-022-25-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
4	46-26-567-10-СП	Пробка
4	46-26-567-20-СП	Пробка
4	46-26-567СБ	Пробка
5	Кольцо 12х16	Кольцо 12х16
6	46-26-303-10-СП	Сапун
6	46-26-303-20СП	Сапун
6	46-26-303СБ	Сапун
7	045-050-30-2-3	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
8	46-26-1372	Втулка
8	46-26-1372-10	Втулка
8	46-26-1372-20	Втулка
9	026-032-36-2 ИРП 1314-1	Кольцо ГОСТ 9833-73
10	46-26-722	Планка
10	46-26-722-10	Планка
10	46-26-722-20	Планка
11	285130	Болт
11	285130-20	Болт
12	Шайба 8Т.65Г.019 ГОСТ 6402-70	Шайба 8Т.65Г.019 ГОСТ 6402-70
12	Шайба 8Т.65Г.0221 ГОСТ 6402-70	Шайба 8Т.65Г.0221 ГОСТ 6402-70
13	38513	Пломба
14	Проволока 0.6-0-Ч ГОСТ 3282-74	Проволока 0.6-0-Ч ГОСТ 3282-74
15	46-26-961	Втулка
15	46-26-961-20	Втулка
16	46-26-529	Штырь
17	700-38-2637	Пружина
17	700-38-2637-10	Пружина
17	700-38-2637-20	Пружина
18	290326	Шпилька М12х(1.75-3п)/(1.25-6g)х32.66.013 ГОСТ 22034-76
18	290326-10	Шпилька М12х(1.75-3п)/(1.25-6g)х32.66.019 ГОСТ 22034-76
18	290326-20	Шпилька М12х(1.75-3п)/(1.25-6g)х32.66.029 ГОСТ 22034-76
19	300215-01	Гайка М12х1.25-6Н.6.019 ГОСТ 15521-70
19	300215-01-20	Гайка М12х1.25.6Н.6.029 ГОСТ 15521-70
20	Шайба 12.0Т.65Г.019 ГОСТ 6402-70	Шайба 12.0Т.65Г.019 ГОСТ 6402-70
21	46-26-1400	Крышка
21	46-26-1400-20	Крышка
22	130-140-58-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
23	46-26-522СБ	Кронштейн
24	46-26-506-01-20-СП	Блок фильтрующих элементов
24	46-26-506-01СБ	Блок фильтрующих элементов
25	Болт М8-6gх20.58.019 ГОСТ 7796-70	Болт М8-6gх20.58.019 ГОСТ 7796-70
25	Болт М8-6gх20.58.029 ГОСТ 7796-70	Болт М8-6gх20.58.029 ГОСТ 7796-70
26	31 0140-20	Шайба 8 ГОСТ 6958-78
26	310140	Шайба 8.01.10.019 ГОСТ 6958-78
27	700-40-5793	Прокладка
27	700-40-5793-20	Прокладка
28	700-40-5343	Прокладка
28	700-40-5343-20	Прокладка
29	46-26-565-10-СП	Бак
29	46-26-565-20-СП	Бак
29	46-26-565СБ	Бак
30	37 5625-20	Пробка
30	375625	Пробка
30	375625-10	Пробка
31	700-40-5397	Прокладка
31	700-40-5397-20	Прокладка
32	46-26-964	Крышка
32	46-26-964-10	Крышка
32	46-26-964-20	Крышка
33	Винт ВМ6-6gх12.58.019 ГОСТ 17475-80	Винт ВМ6-6gх12.58.019 ГОСТ 17475-80
33	Винт ВМ6-6gх12.58.029 ГОСТ 17475-80	Винт ВМ6-6gх12.58.029 ГОСТ 17475-80
34	400089	Уплотнение
35	46-26-1317	Стекло
36	47-25-142-10СБ	Клапан
36	47-25-142-20-СП	Клапан
36	47-25-142СБ	Клапан
37	46-26-957	Отражатель
38	042-050-46-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
39	635-1-03-Т2	Элемент фильтрующий Реготмас 635-1-03-Т2
39	635-1-03-Т2	Элемент фильтрующий Реготмас 635-1-03-Т2
39	635-1-06-УХЛ2	Элемент фильтрующий Реготмас 635-1-06-УХЛ2
39	Элемент филътрующий Реготмас 635-1-06	Элемент филътрующий Реготмас 635-1-06 Т2
40	46-26-370СБ	Труба
41	700-40-6796	Прокладка
41	700-40-6796-20	Прокладка
42	46-26-1035	Крышка
43	700-38-2332	Пружина
44	46-26-372СБ	Клапан
45	700-38-2273	Пружина
46	Б 38.1-200	Шарик ГОСТ 3722-81
47	47-25-73	Седло
48	47-25-74	Корпус
48	47-25-74-10	Корпус
49	700-37-2140	Пробка
49	700-37-2140-10	Пробка
49	700-37-2140-20	Пробка

Вкладка 3 - Заголовок

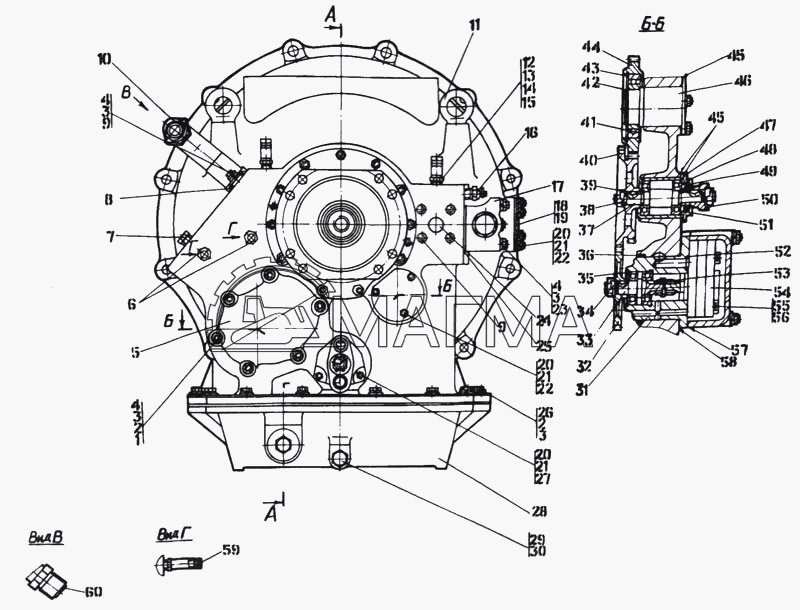

ГИДРОТРАНСФОРМАТОР

Вкладка 3 - Описание

№	Номер запчасти	Наименование запчасти
	46-14-6-10-СП	Гидротрансформатор
	46-14-6-20-СП	Гидротрансформатор
	46-14-6СБ	Гидротрансформатор
1	290385	Шпилька М12х(1.75-3п)/(1.25-6g)х120.66.013 ГОСТ 22038-76
1	290385-10	Шпилька М12х(1.75-3п)/(1.25-6g)х120.66.019 ГОСТ 22038-76
1	290385-20	Шпилька М12х(1.75-3п)/(1.25-6g)х120.66.029 ГОСТ 22038-76
2	31 0210-20	Шайба 12х2 ГОСТ 11371-78
2	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
3	Шайба 12.0Т.65Г. 0221 ГОСТ 6402-70	Шайба 12.0Т.65Г. 0221 ГОСТ 6402-70
3	Шайба 12.0Т.65Г.019 ГОСТ 6402-70	Шайба 12.0Т.65Г.019 ГОСТ 6402-70
4	Гайка М12х1.25-6Н.6.019 ГОСТ 5915-70	Гайка М12х1.25-6Н.6.019 ГОСТ 5915-70
4	Гайка М12х1.25-6Н.6.029 ГОСТ 5915-70	Гайка М12х1.25-6Н.6.029 ГОСТ 5915-70
5	46-14-197	Крышка
5	46-14-197-20	Крышка
6	403-16-109СБ	Штуцер
7	370640-08	Пробка КГ 1/2 45.089
8	032-038-36-2-ФСУ-50	Кольцо ГОСТ 9833-73
9	29-0320-10	Шпилька М12х1.75-3п/1.25-6gх25.66.019 ГОСТ 22038-76
9	290320	Шпилька М12х(1.75-3п)/(1.25-6g)х25.66.013 ГОСТ 22038-76
9	290320-20	Шпилька М12х(1.75-3п)/(1.25-6g)х25.66.029 ГОСТ 22038-76
10	46-14-176-20СП	Патрубок
10	46-14-176СБ	Патрубок
11	28 0590-20	Рым-болт М16.029 ГОСТ 4751-73
11	280590	Рым-болт М16.05 ГОСТ 4751-73
11	280590-10	Рым-болт М16.05 ГОСТ 4751-74
12	25-14-161	Втулка
12	25-14-161-10	Втулка
12	25-14-161-20	Втулка
13	700-40-260-10	Прокладка
14	700-41-3113	Штуцер
14	700-41-3113-10	Штуцер
14	700-41-3113-20	Штуцер
15	700-41-3118	Штуцер
15	700-41-3118-10	Штуцер
15	700-41-3118-20	Штуцер
16	Датчж ТМ 100-ВЭ	Датчж ТМ 100-ВЭ
16	Датчик ТМ 100-ВТ	Датчик ТМ 100-ВТ
16	ТМ100-В	Датчик ТМ100-В
17	46-15-139СБ-Т	Клапан
17	46-15-139СБ-ХЛ	Клапан
17	46-15-139СБУ	Клапан
18	25-14-159	Крышка
19	700-40-4936	Прокладка
19	700-40-4936-20	Прокладка
20	Гайка М8-7Н.6.019 ГОСТ 5915-70	Гайка М8-7Н.6.019 ГОСТ 5915-70
20	Гайка М8-7Н.6.029 ГОСТ 5915-70	Гайка М8-7Н.6.029 ГОСТ 5915-70
21	Шайба 8Т.65Г.019 ГОСТ 6402-70	Шайба 8Т.65Г.019 ГОСТ 6402-70
21	Шайба 8Т.65Г.0221 ГОСТ 6402-70	Шайба 8Т.65Г.0221 ГОСТ 6402-70
22	290115	Шпилька М8(3п/6g)х16.66.013 ГОСТ 22034-76
22	290115-10	Шпилька М8(3п/6g)х16.66.019 ГОСТ 22034-76
22	290115-20	Шпилька М8(3п/6g)х16.66.029 ГОСТ 22034-76
23	29 0360-20	Шпилька М12х1.75-3п/1.25-6gх80.66.029 ГОСТ 22038-76
23	29-0360-10	Шпилька М12х1.75-3п/1.25-6gх80.66.019 ГОСТ 22038-76
23	290360	Шпилька М12х1.75-3п/1.25-6gх80.66.013 ГОСТ 22038-76
24	440007	Пробка
25	Болт М12-6gх40.40.88.35 019 ГОСТ 7796-70	Болт М12-6gх40.40.88.35 019 ГОСТ 7796-70
25	Болт М12-6gх40.40.88.35 029 ГОСТ 7796-70	Болт М12-6gх40.40.88.35 029 ГОСТ 7796-70
26	700-40-5334	Прокладка
26	700-40-5334-20	Прокладка
27	290125	Шпилька М8(3п/6g)х25.88.35.013 ГОСТ 22034-76
27	290125-10	Шпилька М8(3п/6g)х25.88.35.019 ГОСТ 22034-76
27	290125-20	Шпилька М8(3п/6g)х25.88.35.029 ГОСТ 22034-76
28	46-14-195	Поддон
28	46-14-195-20	Поддон
29	37 5625-20	Пробка
29	375625	Пробка
29	375625-10	Пробка
30	016-020-25-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
31	46-14-194	Стакан
32	46-14-33	Шестерня
33	46-14-193	Валик
34	700-31-2431	Шайба
34	700-31-2431-10	Шайба
34	700-31-2431-20	Шайба
35	580615	Кольцо С62 ГОСТ 13941-86
36	115-125-56-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
37	46-14-10	Валик
38	700-30-2294	Гайка
38	700-30-2294-20	Гайка
39	340450	Шпонка 6х9 ГОСТ 24071-80
40	46-14-32	Шестерня
41	212 ГОСТ 8338-75	Подшипник
42	580609	Кольцо С60 ГОСТ 13940-86
43	580810	Кольцо С110 ГОСТ 13941-86
44	46-14-186	Шестерня
45	700-40-4876	Прокладка
45	700-40-4876-20	Прокладка
46	46-14-189	Ось
47	46-14-93	Стакан
48	25-14-140	Крышка
49	2.2-30х52	Манжета
50	46-14-17	Фланец
51	305 ГОСТ 8338-75	Подшипник
52	025-030-30-2-51-1668	Кольцо ГОСТ 9833-73
53	46-12-166СБ	Втулка
54	Насос НМШ-25Т	Насос НМШ-25Т
54	Насос НМШ-25У	Насос НМШ-25У
54	НМШ-25	Насос НМШ-25
55	28 0379-20	Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70
55	280379	Болт 3М12-6gх65.109.40х019 ГОСТ 7796-70
56	Проволока 1.6-0-С ГОСТ 3282-74	Проволока 1.6-0-С ГОСТ 3282-74
57	450112	Прокладка
57	450112-2-20	Прокладка
58	700-40-5768	Прокладка
58	700-40-5768-20	Прокладка
59	440093	Пробка
60	46-14-199	Пробка

Вкладка 4 - Заголовок

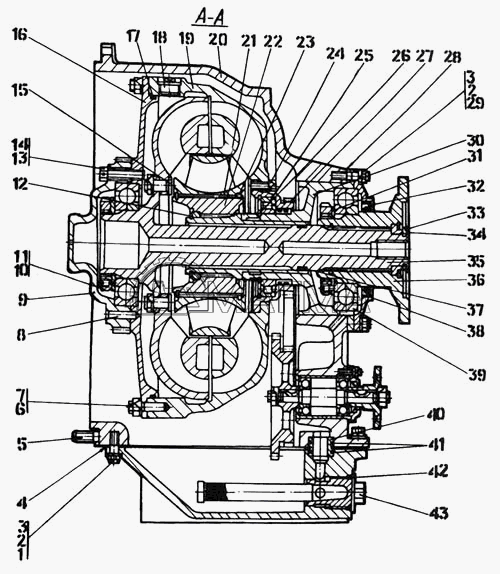

ГИДРОТРАНСФОРМАТОР

Вкладка 4 - Описание

№	Номер запчасти	Наименование запчасти
	46-14-6-10-СП	Гидротрансформатор
	46-14-6-20-СП	Гидротрансформатор
	46-14-6СБ	Гидротрансформатор
1	290330	Шпилька М12(1.75-3n)/(1.25-6g)х32.66.013 ГОСТ 22038-76
1	290330-10	Шпилька М12х(1.75-3п)/(1.25-6g)х32.66.019 ГОСТ 22038-76
1	290330-20	Шпилька М12х(1.75-3п)/(1.25-6g)х32.66.029 ГОСТ 22038-76
2	Шайба 12.0Т.65Г.019 ГОСТ 6402-70	Шайба 12.0Т.65Г.019 ГОСТ 6402-70
2	Шайба 12.0Т.65Г.0221 ГОСТ 6402-70	Шайба 12.0Т.65Г.0221 ГОСТ 6402-70
3	Гайка М12х1.25-6Н.6.019 ГОСТ 5915-70	Гайка М12х1.25-6Н.6.019 ГОСТ 5915-70
3	Гайка М12х1.25-6Н.6.029 ГОСТ 5915-70	Гайка М12х1.25-6Н.6.029 ГОСТ 5915-70
4	700-40-4874	Прокладка
4	700-40-4874-20	Прокладка
5	290555	Шпилька М16х(2-3п/1.5-6g)х50.66. 013 ГОСТ22038-76
5	290555-10	Шпилька М16х(2-3п/1.5-6g)х50.66 019 ГОСТ 22038-76
6	290555-20	Шпилька М16х(2-3п/1.5-6g)х50.66 029 ГОСТ 22038-76
6	30 0270-20	Гайка М16х1.5-6Н.12.40Х.029 ГОСТ 15521-70
6	300270	Гайка М16х1.5-6Н.12.40Х019 ГОСТ 15521-70
7	700-31-2468	Пластина стопорная
7	700-31-2468-10	Пластина стопорная
7	700-31-2468-20	Пластина стопорная
8	325465	Штифт
9	46-14-51	Муфта
10	350720	Винт
11	700-30-2257	Гайка
11	700-30-2257-20	Гайка
12	580705	Кольцо С90 ГОСТ 13940-86
13	285555	Болт
13	285555-20	Болт
14	Проволока 1 .6-0-С ГОСТ 3282-74	Проволока 1 .6-0-С ГОСТ 3282-74
15	580855	Кольцо С155 ГОСТ 13940-86
16	46-14-115СБ	Фланец
17	480-490-58-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
18	25.01-14-28	Пробка
19	46-14-116-10-СП	Колесо
19	46-14-116-20-СП	Колесо
19	46-14-116СБ	Колесо
20	46-14-192	Корпус
21	25-14-86	Колесо реактора
22	25.01-14-103СБ	Муфта
23	25-14-144	Кольцо
24	700-58-2118	Кольцо С160 ГОСТ 13941-86
25	6-32121Л1	Подшипник ГОСТ 8328-75
26	700-58-2356	Кольцо С105 ГОСТ 13940-86
27	440016	Кольцо уплотнительное
28	700-40-4875	Прокладка
28	700-40-4875-20	Прокладка
29	290340	Шпилька М12х(1.75-3п)/(1.25-6g)х38.66.013 ГОСТ 22038-76
29	290340-10	Шпилька М12х(1.75-3п)/(1.25-6g)х38.66.019 ГОСТ 22038-76
29	290340-20	Шпилька М12х(1.75-3п)/(1.25-6g)х38.66.029 ГОСТ 22038-76
30	404-14-102СБ	Ось реактора
31	46-14-55	Шайба
32	46-14-191	Фланец
32	46-14-191-20	Фланец
33	25-14-119	Кольцо
34	25-14-120	Кольцо
35	46-14-120-10-СП	Колесо турбинное
35	46-14-120-20-СП	Колесо турбинное
35	46-14-120СБ	Колесо турбинное
36	46-14-173СБ	Фланец
37	440015	Кольцо уплотнительное
38	Манжета 2.2-125х155	Манжета 2.2-125х155
39	176222Л ГОСТ 8995-75	Подшипник
40	46-14-196	Втулка
41	032-038-36-2-ФСУ-50	Кольцо ГОСТ 9833-73
42	045-050-30-2-51-1668	Кольцо ГОСТ 9833-73/ГОСТ 18829-73
43	25-17-111СБ	Заборник

Вкладка 5 - Заголовок

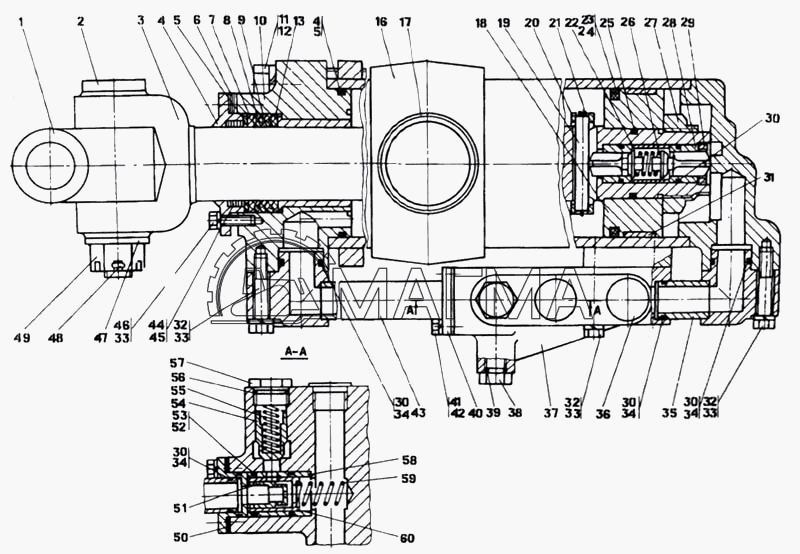

ГИДРОЦИЛИНДР

Вкладка 5 - Описание

№	Номер запчасти	Наименование запчасти
	46-26-402-10-СП	Гидроцилиндр
	46-26-402-20-СП	Гидроцилиндр
	46-26-402СБ	Гидроцилиндр Ш60х1250-33
	46-26-450СБ	Блок клапанов
1	47-26-169	Шарнир
2	47-26-67	Палец
3	46-26-1240	Шток
4	46-26-19	Скребок
5	47-26-106	Кольцо
6	46-26-3	Прокладка
7	КН80х105-2	Кольцо нажимное
8	МТ80х105-2	Манжета
9	МР 80х105-5	МР 80х105-5
10	46-26-414СБ	Крышка
11	Болт М30х2-6gх120.109. 45Х.О16 ГОСТ 7798	Болт М30х2-6gх120.109. 45Х.О16 ГОСТ 7798-70
12	Шайба 30.65Г.06 ГОСТ 6402-70	Шайба 30.65Г.06 ГОСТ 6402-70
13	КО80х105-2	Кольцо
14	700-40-6309	Шайба защитная
15	150-160-58-2-3	Кольцо ГОСТ 9833-73
16	46-26-445СБ	Корпус
17	700-40-6510	Заглушка
18	46-26-128-1	Поршень
19	47-26-179	Палец
20	47-26-178	Втулка
21	700-58-2378	Кольцо
22	25-26-680	Проставка
23	700-40-6892-1	Кольцо защитное
24	700-40-6891-1	Кольцо
25	060-070-58-2-3	Кольцо ГОСТ 9833-73
26	38327	Пружина
27	700-30-2277	Гайка
28	46-26-427СБ	Клапан
29	46-26-1208	Заглушка
30	Кольцо 034-040-36-2-3 ГОСТ 9833-73	Кольцо 034-040-36-2-3 ГОСТ 9833-73
31	700-40-6893-1	Кольцо
32	Болт М16х1.5-6gх90.58. 016 ГОСТ 7795-70	Болт М16х1.5-6gх90.58. 016 ГОСТ 7795-70
33	Шайба 16.0Т.65Г.06 ГОСТ 6402-70	Шайба 16.0Т.65Г.06 ГОСТ 6402-70
34	700-40-6527	Шайба защитная
35	46-26-425СБ	Труба
36	ЦТП-07	Пробка
37	46-26-1204	Корпус
38	Ц125.250.160.069	Заглушка
39	020-025-30-2-3	Кольцо ГОСТ 9833-73
40	46-26-696	Фланец
41	Болт М12-6gх35.58.016 ГОСТ 7796-70	Болт М12-6gх35.58.016 ГОСТ 7796-70
42	Шайба 12.0Т.65Г.06 ГОСТ 6402-70	Шайба 12.0Т.65Г.06 ГОСТ 6402-70
43	46-26-426СБ	Труба
44	47-26-99	Чистик
45	47-26-100	Чистик
46	Болт М16х1.5-6gх40. 88. 35. 016 ГОСТ 779	Болт М16х1.5-6gх40. 88. 35. 016 ГОСТ 7796-70
47	47-26-68	Кольцо
48	Шплинт 6.3х63 ГОСТ 397-79	Шплинт 6.3х63 ГОСТ 397-79
49	Гайка М30х2-6Н.6 ГОСТ 5918-73	Гайка М30х2-6Н.6 ГОСТ 5918-73
50	Ц160х1250.076	Прокладка
51	46-26-694	Клапан
52	700-40-6528	Шайба защитная
53	Кольцо 045-051-36-2-3 ГОСТ 9833-73	Кольцо 045-051-36-2-3 ГОСТ 9833-73
54	46-26-698	Клапан
55	38-499	Пружина
56	032-038-36-2-3	Кольцо ГОСТ 9833-73
57	28-26-560	Пробка
58	46-26-699	Гильза
59	700-38-2338	Пружина
60	46-26-697	Золотник

Вкладка 6 - Заголовок

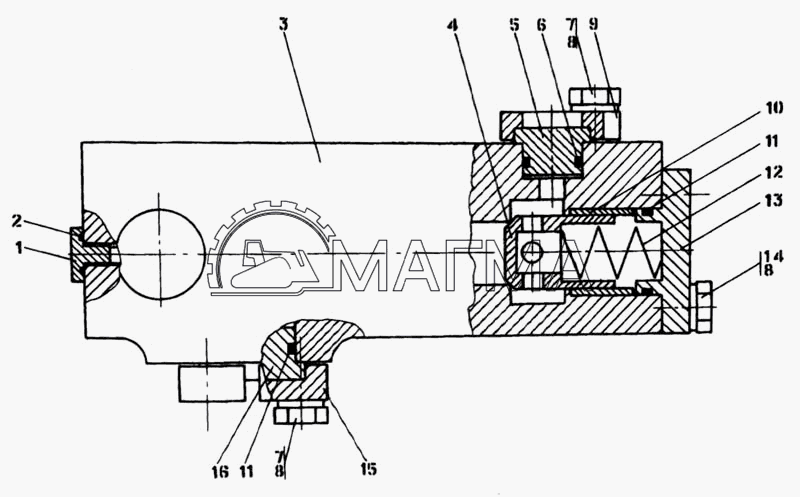

КЛАПАН

Вкладка 6 - Описание

№	Номер запчасти	Наименование запчасти
	46-26-530-10-СП	Клапан
	46-26-530-20-СП	Клапан
	46-26-530СБ	Клапан
1	37 5330-20	Пробка
1	375330	Пробка
2	018-022-25-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
3	46-26-1302	Корпус клапана
3	46-26-1302-20	Корпус клапана
4	46-26-1040	Клапан
5	46-26-1473	Втулка
5	46-26-1473-10	Втулка
5	46-26-1473-20	Втулка
6	030-035-30-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
7	28 0544-20	Болт М16х1.5-6gх45.109.40Х.029 ГОСТ 7796-70
7	28-0544	Болт М16х1.5-6gх45.109.40Х019 ГОСТ 7796-70
8	Шайба 16. 0Т. 65Г. 019 ГОСТ 6402-70	Шайба 16. 0Т. 65Г. 019 ГОСТ 6402-70
8	Шайба 16.0Т.65Г.0221 ГОСТ 6402-70	Шайба 16.0Т.65Г.0221 ГОСТ 6402-70
9	46-26-1029	Планка
9	46-26-1029-10	Планка
9	46-26-1029-20	Планка
10	46-26-1041	Втулка
11	042-050-46-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
12	700-38-2183	Пружина
13	46-26-765	Крышка
13	46-26-765-10	Крышка
13	46-26-765-20	Крышка
14	28 0535-20	Болт М16х1.25-6gх38.109.40Х.029 ГОСТ 7796-70
14	280535	Болт М16х1.25-6gх38.109.40Х.019 ГОСТ 7796-70
15	46-26-280	Фланец
15	46-26-280-10	Фланец
15	46-26-280-20	Фланец
16	25-26-207	Заглушка
16	25-26-207-10	Заглушка
16	25-26-207-20	Заглушка

Вкладка 7 - Заголовок

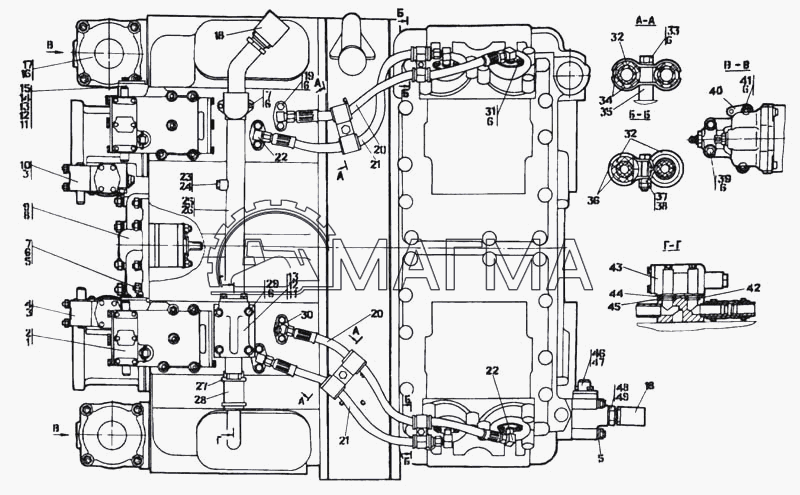

СИСТЕМА ГИДРОУПРАВЛЕНИЯ ТРАНСМИССИЕЙ

Вкладка 7 - Описание

№	Номер запчасти	Наименование запчасти
	46-15-4-10СБ	Система гидроуправления трансмиссией
	46-15-4-20-СП	Система гидроуправления трансмиссией
	46-15-4СБ	Система гидроуправления трансмиссией
1	700-40-5494	Прокладка
1	700-40-5494-20	Прокладка
2	46-15-135-Т	Блок управления ТУ 23.1.248-85
2	46-15-135-ХЛ	Блок управления ТУ 23.1.248-85
2	46-15-135У	Блок управления ТУ 23.1.248-85
3	700-40-5794	Прокладка
3	700-40-5794-20	Прокладка
4	46-15-137-Т	Золотник передач левый ТУ 23.1.248-85
4	46-15-137-У	Золотник передач левый ТУ 23.1.248-85
4	46-15-137-ХЛ	Золотник передач левый ТУ 23.1.248-85
5	31 0210-20	Шайба 12х2 ГОСТ 11371-78
5	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
6	Шайба 12.0Т.65Г.019 ГОСТ 6402-70	Шайба 12.0Т.65Г.019 ГОСТ 6402-70
6	Шайба 12.0Т.65Г.0221 ГОСТ 6402-70	Шайба 12.0Т.65Г.0221 ГОСТ 6402-70
7	Гайка М12х1.25-6Н.6.019 ГОСТ 5915-70	Гайка М12х1.25-6Н.6.019 ГОСТ 5915-70
7	Гайка М12х1.25-6Н.6.029 ГОСТ 5915-70	Гайка М12х1.25-6Н.6.029 ГОСТ 5915-70
8	700-40-5369	Прокладка
8	700-40-5369-20	Прокладка
9	46-15-121-01СБ	Насос управления
9	46-15-121СБ	Насос управления
10	46-15-136-Т	Золотник передач правый ТУ 23.1.248-85
10	46-15-136-У	Золотник передач правый ТУ 23.1.248-85
10	46-15-136-ХЛ	Золотник передач правый ТУ 23.1.248-85
11	Проволока 0. 6-0-4 ГОСТ 3282-74 .	Проволока 0. 6-0-4 ГОСТ 3282-74 .
12	46-15-70	Кольцо
12	Кольцо Ц90-1212 027	Кольцо Ц90-1212 027
13	38513	Пломба
14	700-40-5497	Прокладка
14	700-40-5497-20	Прокладка
15	46-15-129-Т	Клапан ТУ 23.1.248-85
15	46-15-129-У	Клапан ТУ 23.1.248-85
15	46-15-129-ХЛ	Клапан ТУ 23.1.248-85
16	450179	Прокладка
16	450179-20	Прокладка
16	700-40-6024	Прокладка
16	700-40-6024-20	Прокладка
17	35.00-15-10-01-10СБ	Фильтр
17	35.00-15-10-01-20СП	Фильтр
17	35.00-15-10-01СБ	Фильтр
18	46-27-260	Крышка
19	Болт М12-6gх30.88.35.019 ГОСТ 7796-70	Болт М12-6gх30.88.35.019 ГОСТ 7796-70
19	Болт М12-6gх30.88.35.029 ГОСТ 7796-70	Болт М12-6gх30.88.35.029 ГОСТ 7796-70
20	58-15-112-04-10-СП	Рукав
20	58-15-112-04-20-СП	Рукав
20	58-15-112-04СБ	Рукав
21	58-15-112-03-10-СП	Рукав
21	58-15-112-03-20-СП	Рукав
21	58-15-112-03СБ	Рукав
22	46-15-160-20-СП	Угольник
22	46-15-160СБ	Угольник
23	37 5330-20	Пробка
23	375330	Пробка
24	018-022-25-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
25	46-15-162СБ	Трубопровод
26	700-40-6097	Прокладка
26	700-40-6097-20	Прокладка
27	58-60-180-10-СП	Хомут
27	58-60-180-20СП	Хомут
27	58-60-180СБ	Хомут
28	460077	Рукав
29	28 0388-20	Болт М12-6gх90.58.029 ГОСТ 7795-70
29	280388	Болт М12-6gх90.58.019 ГОСТ 7795-70
30	022-026-25-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
31	Болт М12х1.25-6gх25.88.35.019 ГОСТ 7796-	Болт М12х1.25-6gх25.88.35.019 ГОСТ 7796-70
31	Болт М12х1.25-6gх25.88.35.029 ГОСТ 7796-	Болт М12х1.25-6gх25.88.35.029 ГОСТ 7796-70
32	400354-02	Втулка
33	28 0370-20	Болт М12х1.25-6gх55.109.40Х.029 ГОСТ 7795-70
33	280370	Болт М12х1.25-6gх55.109.40Х019 ГОСТ 7795-70
34	401-15-51	Планка
35	401-15-52	Втулка
36	58-60-213	Планка
37	Болт М8-6gх40.58.019 ГОСТ 7795-70	Болт М8-6gх40.58.019 ГОСТ 7795-70
37	Болт М8-6gх40.58.029 ГОСТ 7795-70	Болт М8-6gх40.58.029 ГОСТ 7795-70
38	Гайка М8-7Н.6.019 ГОСТ 5915-70	Гайка М8-7Н.6.019 ГОСТ 5915-70
38	Гайка М8-7Н.6.029 ГОСТ 5915-70	Гайка М8-7Н.6.029 ГОСТ 5915-70
39	Болт М12-6gх80.88.35. 019 ГОСТ 7795-70	Болт М12-6gх80.88.35. 019 ГОСТ 7795-70
39	Болт М12-6gх80.88.35.029 ГОСТ 7795-70	Болт М12-6gх80.88.35.029 ГОСТ 7795-70
40	25.01-10-10	Планка
40	25.01-10-10-20	Планка
41	300215-01	Гайка М12х1.25-6Н.6.019 ГОСТ 15521-70
41	300215-01-20	Гайка М12х1.25.6Н.6.029 ГОСТ 15521-70
42	46-15-139	Плита
43	46-15-138-Т	Клапан ТУ 23.1.248-85
43	46-15-138-У	Клапан
43	46-15-138-ХЛ	Клапан ТУ 23.1.248-85
44	700-40-5336	Прокладка
44	700-40-5336-20	Прокладка
45	027-032-2-3	Кольцо ГОСТ 9833-73
46	46-60-345-02-10СБ	Клапан
46	46-60-345-02-20СП	Клапан
46	46-60-345-02СБ	Клапан
47	700-40-5821	Прокладка
47	700-40-5821-20	Прокладка
48	46-15-163СБ	Клапан
49	Кольцо 36х42	Кольцо 36х42

Вкладка 8 - Заголовок

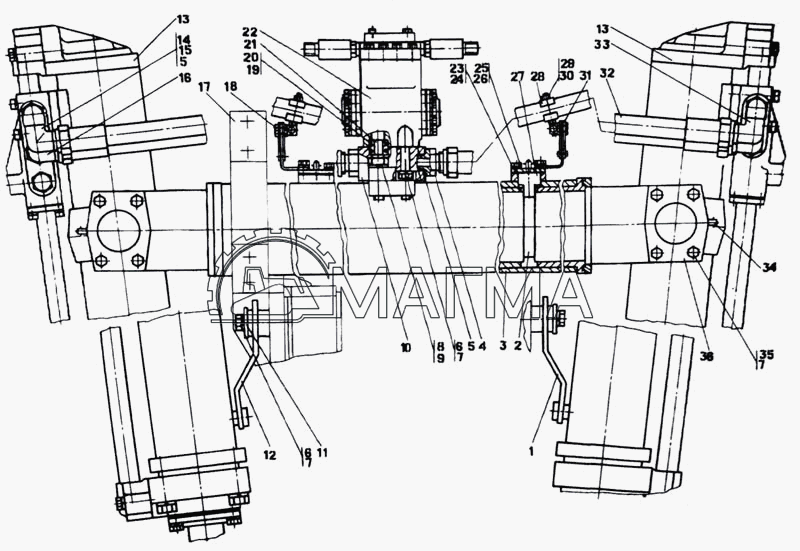

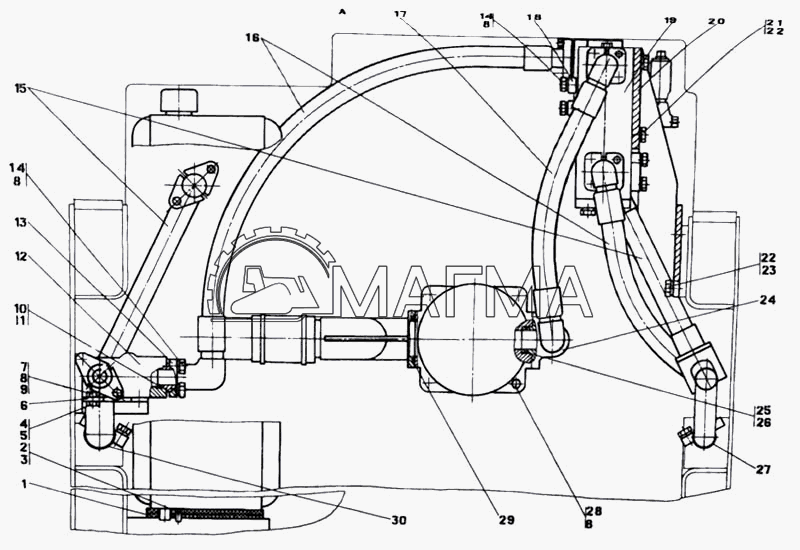

УСТАНОВКА ГИДРОПРИВОДА

Вкладка 8 - Описание

№	Номер запчасти	Наименование запчасти
	46-26-49-10-СП	Установка гидропривода
	46-26-49-20-СП	Установка гидропривода
	46-26-49СБ	Установка гидропривода
1	46-26-435-10-СП	Гидропривод
1	46-26-435-20-СП	Гидропривод
1	46-26-435СБ	Гидропривод
2	Кольцо 042-050-46-2-ИРП1314-1 ГОСТ 9833-	Кольцо 042-050-46-2-ИРП1314-1 ГОСТ 9833-73/ ТУ 38.005.204-84
3	440005	Шайба защитная
4	46-26-532-10-СП	Рукав
4	46-26-532-20-СП	Рукав
4	46-26-532СБ	Рукав
7	Болт М16х1.5-6gх35.88.35.019 ГОСТ 7796-7	Болт М16х1.5-6gх35.88.35.019 ГОСТ 7796-70
7	Болт М16х1.5-6gх35.88.35.029 ГОСТ 7796-7	Болт М16х1.5-6gх35.88.35.029 ГОСТ 7796-70
8	700-31-2209	Шайба ГОСТ 11371-78
8	700-31-2209-20	Шайба ГОСТ 11371-78
9	Шайба 16. 0Т. 65Г.0221 ГОСТ 6402-70	Шайба 16. 0Т. 65Г.0221 ГОСТ 6402-70
9	Шайба 16.0Т.65Г.019 ГОСТ 6402-70	Шайба 16.0Т.65Г.019 ГОСТ 6402-70
10	46-26-1103	Кронштейн
10	46-26-1103-20	Кронштейн
11	300310	Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70
11	300310-20	Гайка М20х1.5-6Н.12.40Х029 ГОСТ 5915-70
12	31 0320-20	Шайба 20.04.20.0221 ГОСТ 6958-78
12	310320	Шайба 20.04.20.019 ГОСТ 6958-78
13	Шайба 20.0Т.65Г.019 ГОСТ 6402-70	Шайба 20.0Т.65Г.019 ГОСТ 6402-70
13	Шайба 20.0Т.65Г.0221 ГОСТ 6402-70	Шайба 20.0Т.65Г.0221 ГОСТ 6402-70
14	700-40-4481	Прокладка
14	700-40-4481-20	Прокладка
15	47-26-448	Бугель
15	47-26-448-10	Бугель
15	47-26-448-20	Бугель
16	46-26-593-20-СП	Трубопровод
16	46-26-593СБ	Трубопровод
17	28 0725-20	Болт М20х1.5-6gх50.109.40Х.029 ГОСТ 7796-70
17	280725	Болт М20х1.5-6gх50 ГОСТ 7796-70
18	46-26-597-10-СП	Бугель
18	46-26-597-20-СП	Бугель
18	46-26-597СБ	Бугель
19	Болт М12х1.25-6gх55.88.35 019 ГОСТ 7795-	Болт М12х1.25-6gх55.88.35 019 ГОСТ 7795-70
19	Болт М12х1.25-6gх55.88.35 029 ГОСТ 7795-	Болт М12х1.25-6gх55.88.35 029 ГОСТ 7795-70
20	Шайба 12.0Т.65Г.019 ГОСТ 6402-70	Шайба 12.0Т.65Г.019 ГОСТ 6402-70
20	Шайба 12.0Т.65Г.0221 ГОСТ 6402-70	Шайба 12.0Т.65Г.0221 ГОСТ 6402-70
21	46-26-280	Фланец
21	46-26-280-10	Фланец
21	46-26-280-20	Фланец
22	46-26-574	Упор
22	46-26-574-10	Упор
22	46-26-574-20	Упор
23	46-26-867	Фланец
23	46-26-867-20	Фланец
24	Болт М16х1.5-6gх45.45.88.35.019 ГОСТ 779	Болт М16х1.5-6gх45.45.88.35.019 ГОСТ 7796-70
24	Болт М16х1.5-6gх45.45.88.35.029 ГОСТ 779	Болт М16х1.5-6gх45.45.88.35.029 ГОСТ 7796-70
25	46-26-595-20-СП	Трубопровод
25	46-26-595СБ	Трубопровод
26	049-055-36-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
27	46-26-878	Планка
27	46-26-878-20	Планка
28	46-26-546-10-СП	Бугель
28	46-26-546-20-СП	Бугель
28	46-26-546СБ	Бугель
29	700-40-6927	Прокладка
29	700-40-6927-20	Прокладка
30	46-26-1281	Фланец
30	46-26-1281-20	Фланец
31	Болт М12-6gх40.40.88.35. 019 ГОСТ 7796-7	Болт М12-6gх40.40.88.35. 019 ГОСТ 7796-70
31	Болт М12-6gх40.40.88.35. 029 ГОСТ 7796-7	Болт М12-6gх40.40.88.35. 029 ГОСТ 7796-70

Вкладка 9 - Заголовок

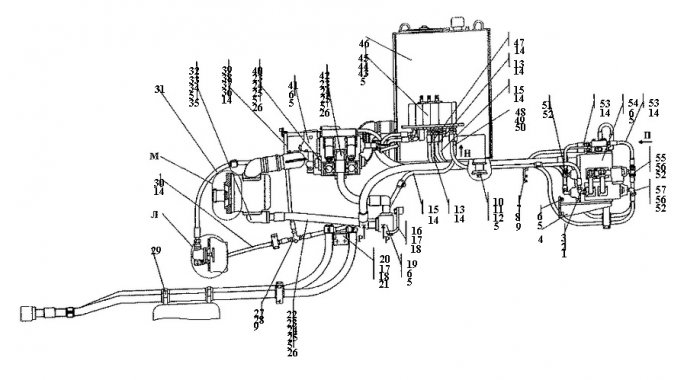

УСТАНОВКА ГИДРОСИСТЕМЫ

Вкладка 9 - Описание

№	Номер запчасти	Наименование запчасти
	46-26-52-10-СП	Установка гидросистемы
	46-26-52-20-СП	Установка гидросистемы
	46-26-52СБ	Установка гидросистемы
1	46-26-143-20-СП	Трубопровод
1	46-26-143СБ	Трубопровод
2	700-46-2097	Рукав
2	700-46-2097-10	Рукав
3	46-26-159-20-СП	Лента
3	46-26-159СБ	Лента
4	46-26-180-20-СП	Лента
4	46-26-180СБ	Лента
5	46-26-1340	Стяжка
5	46-26-1340-20	Стяжка
6	300275	Гайка М16х1.5-6Н.04.019 ГОСТ 15522-70
6	300275-20	Гайка М16х1.5-6Н.04.029 ГОСТ 15522-70
7	46-26-46-10-СП	Бак гидросистемы
7	46-26-46-20-СП	Бак гидросистемы
7	46-26-46СБ	Бак гидросистемы
8	46-26-158-20-СП	Лента
8	46-26-158СБ	Лента
9	46-26-280	Фланец
9	46-26-280-10	Фланец
9	46-26-280-20	Фланец
10	25-26-207	Заглушка
10	25-26-207-10	Заглушка
10	25-26-207-20	Заглушка
11	46-26-574	Упор
11	46-26-574-10	Упор
11	46-26-574-20	Упор
12	Шайба 16.0Т.65Г.019 ГОСТ 6402-70	Шайба 16.0Т.65Г.019 ГОСТ 6402-70
12	Шайба 16.0Т.65Г.0221 ГОСТ 6402-70	Шайба 16.0Т.65Г.0221 ГОСТ 6402-70
13	042-050-46-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
14	28 0385-20	Болт М12х1.25-6х80.109.40Х.029 ГОСТ 7795-70
14	28-0385	Болт М12х1.25-6х80.109.40х019 ГОСТ 7795-70
15	Шайба 12.0Т.65Г.019 ГОСТ 6402-70	Шайба 12.0Т.65Г.019 ГОСТ 6402-70
15	Шайба 12.0Т.65Г.0221 ГОСТ 6402-70	Шайба 12.0Т.65Г.0221 ГОСТ 6402-70
16	460117	Рукав
16	460117-01	Рукав
17	46-26-1475	Бугель (476718231)
17	46-26-1475-20	Бугель
18	46-26-867	Фланец
18	46-26-867-20	Фланец
19	28 0515-20	Болт М16х1.5-6х25.66.029 ГОСТ 7796-70
19	280515	Болт М16х1.5-6х25.66.019 ГОСТ7796-70
20	46-26-569	Планка
20	46-26-569-10	Планка
20	46-26-569-20	Планка
21	46-26-1341-01	Скоба
21	46-26-1341-01-20	Скоба
22	46-26-600-20-СП	Трубопровод
22	46-26-600СБ	Трубопровод
23	Болт М16х1.5-6 х45.45.88 35.019 ГОСТ 779	Болт М16х1.5-6 х45.45.88 35.019 ГОСТ 7796-70
23	Болт М16х1.5-6 х45.45.88 35.029 ГОСТ 779	Болт М16х1.5-6 х45.45.88 35.029 ГОСТ 7796-70
24	049-055-36-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
25	440005	Шайба защитная
26	46-26-532-10-СП	Рукав
26	46-26-532-20-СП	Рукав
26	46-26-532СБ	Рукав
27	46-26-531-01-10-СП	Рукав
27	46-26-531-01-20-СП	Рукав
27	46-26-531-01СБ	Рукав
28	46-26-596-20-СП	Трубопровод
28	46-26-596СБ	Трубопровод
29	Болт М12х1.25-6х55.88. 35.019 ГОСТ 7795-	Болт М12х1.25-6х55.88. 35.019 ГОСТ 7795-70
29	Болт М12х1.25-6х55.88. 35.029 ГОСТ 7795-	Болт М12х1.25-6х55.88. 35.029 ГОСТ 7795-70
30	46-26-678-20	Планка
30	46-26-878	Планка
31	700-40-6927	Прокладка
31	700-40-6927-20	Прокладка
32	31 0270-20	Шайба 16.0Т.10.0221 ГОСТ 11371-78
32	310270	Шайба 16 ГОСТ 11371-78
33	25-05-152-10СБ	Хомут
33	25-05-152-20СБ	Хомут
33	25-05-152СБ	Хомут
34	Н. 036. 89.010	Рукав высокого давления армированный
34	Н.036. 89. 010-02	Рукав высокого давления армированный
34	Н.036.89. 010-01	Рукав высокого давления армированный
35	700-46-2097-03	Рукав
35	700-46-2097-03-10	Рукав
36	46-26-144-20-СП	Трубопровод
36	46-26-144СБ	Трубопровод
37	092-105-75-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
38	Болт М16-6х45.45.88.35. 029 ГОСТ 7796-70	Болт М16-6х45.45.88.35. 029 ГОСТ 7796-70
38	Болт М16-6х45.45.88.35.019 ГОСТ 7796-70	Болт М16-6х45.45.88.35.019 ГОСТ 7796-70
39	28 0550-20	Болт М16х1.5-6gх50.109.40Х.029 ГОСТ 7796-70
39	280550	Болт М16х1.5-6gх50.109.40Х.019 ГОСТ 7796-70
40	47-26-267-10-СП	Насос
40	47-26-267-20-СП	Насос
40	47-26-267СБ	Насос
41	47-26-319	Муфта
42	580676	Кольцо С80 ГОСТ 13940-86
43	Болт М12-6 х60.58.019 ГОСТ 7795-70	Болт М12-6 х60.58.019 ГОСТ 7795-70
43	Болт М12-6 х60.58.029 ГОСТ 7795-70	Болт М12-6 х60.58.029 ГОСТ 7795-70
44	46-26-884	Фланец
44	46-26-884-20	Фланец
45	46-26-1430	Втулка
45	46-26-1430-10	Втулка
45	46-26-1430-20	Втулка
46	46-26-1311	Полукольцо
46	46-26-1311-10	Полукольцо
46	46-26-1311-20	Полукольцо
47	060-070-58-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
48	КЭ 500-3-Т	Клапан
48	КЭ 500-3-У	Клапан
48	КЭ 500-3-ХЛ	Клапан
49	050-060-58-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
50	700-40-5117	Шайба защитная
51	28 0575-20	Болт М16х1.5-6gх120 ГОСТ 7795-70
51	280575	Болт М16х1.5-6gх120 ГОСТ 7795-70
52	28 0725-20	Болт М20х1.5-6gх50.109.40Х.029 ГОСТ 7796-70
52	280725	Болт М20х1.5-6gх50 ГОСТ 7796-70
53	Шайба 20.0Т.65Г.019 ГОСТ 6402-70	Шайба 20.0Т.65Г.019 ГОСТ 6402-70
53	Шайба 20.0Т.65Г.0221 ГОСТ 6402-70	Шайба 20.0Т.65Г.0221 ГОСТ 6402-70
54	47-26-448	Бугель
54	47-26-448-10	Бугель
54	47-26-448-20	Бугель
55	700-40-4481	Прокладка
55	700-40-4481-20	Прокладка
56	46-26-594-20-СП	Трубопровод
56	46-26-594СБ	Трубопровод
57	46-60-597-01	Бугель
57	46-60-597-01-10	Бугель
57	46-60-597-01-20	Бугель
58	46-26-528-20-СП	Трубопровод
58	46-26-528СБ	Трубопровод
59	46-26-1292	Корпус
59	46-26-1292-20	Корпус
60	28 0348-20	Болт М12х1.25-6gх35.88.45.029 ГОСТ 7796-70
60	280348	Болт М12х1.25-6gх35.88.45.019 ГОСТ 7796-70

Вкладка 10 - Заголовок

УСТАНОВКА ГИДРОСИСТЕМЫ

Вкладка 10 - Описание

№	Номер запчасти	Наименование запчасти
	46-26-52-10-СП	Установка гидросистемы
	46-26-52-20-СП	Установка гидросистемы
	46-26-52СБ	Установка гидросистемы
1	46-26-143-20-СП	Трубопровод
1	46-26-143СБ	Трубопровод
2	700-46-2097	Рукав
2	700-46-2097-10	Рукав
3	46-26-159-20-СП	Лента
3	46-26-159СБ	Лента
4	46-26-180-20-СП	Лента
4	46-26-180СБ	Лента
5	46-26-1340	Стяжка
5	46-26-1340-20	Стяжка
6	300275	Гайка М16х1.5-6Н.04.019 ГОСТ 15522-70
6	300275-20	Гайка М16х1.5-6Н.04.029 ГОСТ 15522-70
7	46-26-46-10-СП	Бак гидросистемы
7	46-26-46-20-СП	Бак гидросистемы
7	46-26-46СБ	Бак гидросистемы
8	46-26-158-20-СП	Лента
8	46-26-158СБ	Лента
9	46-26-280	Фланец
9	46-26-280-10	Фланец
9	46-26-280-20	Фланец
10	25-26-207	Заглушка
10	25-26-207-10	Заглушка
10	25-26-207-20	Заглушка
11	46-26-574	Упор
11	46-26-574-10	Упор
11	46-26-574-20	Упор
12	Шайба 16.0Т.65Г.019 ГОСТ 6402-70	Шайба 16.0Т.65Г.019 ГОСТ 6402-70
12	Шайба 16.0Т.65Г.0221 ГОСТ 6402-70	Шайба 16.0Т.65Г.0221 ГОСТ 6402-70
13	042-050-46-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
14	28 0385-20	Болт М12х1.25-6х80.109.40Х.029 ГОСТ 7795-70
14	28-0385	Болт М12х1.25-6х80.109.40х019 ГОСТ 7795-70
15	Шайба 12.0Т.65Г.019 ГОСТ 6402-70	Шайба 12.0Т.65Г.019 ГОСТ 6402-70
15	Шайба 12.0Т.65Г.0221 ГОСТ 6402-70	Шайба 12.0Т.65Г.0221 ГОСТ 6402-70
16	460117	Рукав
16	460117-01	Рукав
17	46-26-1475	Бугель (476718231)
17	46-26-1475-20	Бугель
18	46-26-867	Фланец
18	46-26-867-20	Фланец
19	28 0515-20	Болт М16х1.5-6х25.66.029 ГОСТ 7796-70
19	280515	Болт М16х1.5-6х25.66.019 ГОСТ7796-70
20	46-26-569	Планка
20	46-26-569-10	Планка
20	46-26-569-20	Планка
21	46-26-1341-01	Скоба
21	46-26-1341-01-20	Скоба
22	46-26-600-20-СП	Трубопровод
22	46-26-600СБ	Трубопровод
23	Болт М16х1.5-6 х45.45.88 35.019 ГОСТ 779	Болт М16х1.5-6 х45.45.88 35.019 ГОСТ 7796-70
23	Болт М16х1.5-6 х45.45.88 35.029 ГОСТ 779	Болт М16х1.5-6 х45.45.88 35.029 ГОСТ 7796-70
24	049-055-36-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
25	440005	Шайба защитная
26	46-26-532-10-СП	Рукав
26	46-26-532-20-СП	Рукав
26	46-26-532СБ	Рукав
27	46-26-531-01-10-СП	Рукав
27	46-26-531-01-20-СП	Рукав
27	46-26-531-01СБ	Рукав
28	46-26-596-20-СП	Трубопровод
28	46-26-596СБ	Трубопровод
29	Болт М12х1.25-6х55.88. 35.019 ГОСТ 7795-	Болт М12х1.25-6х55.88. 35.019 ГОСТ 7795-70
29	Болт М12х1.25-6х55.88. 35.029 ГОСТ 7795-	Болт М12х1.25-6х55.88. 35.029 ГОСТ 7795-70
30	46-26-678-20	Планка
30	46-26-878	Планка
31	700-40-6927	Прокладка
31	700-40-6927-20	Прокладка
32	31 0270-20	Шайба 16.0Т.10.0221 ГОСТ 11371-78
32	310270	Шайба 16 ГОСТ 11371-78
33	25-05-152-10СБ	Хомут
33	25-05-152-20СБ	Хомут
33	25-05-152СБ	Хомут
34	Н. 036. 89.010	Рукав высокого давления армированный
34	Н.036. 89. 010-02	Рукав высокого давления армированный
34	Н.036.89. 010-01	Рукав высокого давления армированный
35	700-46-2097-03	Рукав
35	700-46-2097-03-10	Рукав
36	46-26-144-20-СП	Трубопровод
36	46-26-144СБ	Трубопровод
37	092-105-75-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
38	Болт М16-6х45.45.88.35. 029 ГОСТ 7796-70	Болт М16-6х45.45.88.35. 029 ГОСТ 7796-70
38	Болт М16-6х45.45.88.35.019 ГОСТ 7796-70	Болт М16-6х45.45.88.35.019 ГОСТ 7796-70
39	28 0550-20	Болт М16х1.5-6gх50.109.40Х.029 ГОСТ 7796-70
39	280550	Болт М16х1.5-6gх50.109.40Х.019 ГОСТ 7796-70
40	47-26-267-10-СП	Насос
40	47-26-267-20-СП	Насос
40	47-26-267СБ	Насос
41	47-26-319	Муфта
42	580676	Кольцо С80 ГОСТ 13940-86
43	Болт М12-6 х60.58.019 ГОСТ 7795-70	Болт М12-6 х60.58.019 ГОСТ 7795-70
43	Болт М12-6 х60.58.029 ГОСТ 7795-70	Болт М12-6 х60.58.029 ГОСТ 7795-70
44	46-26-884	Фланец
44	46-26-884-20	Фланец
45	46-26-1430	Втулка
45	46-26-1430-10	Втулка
45	46-26-1430-20	Втулка
46	46-26-1311	Полукольцо
46	46-26-1311-10	Полукольцо
46	46-26-1311-20	Полукольцо
47	060-070-58-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
48	КЭ 500-3-Т	Клапан
48	КЭ 500-3-У	Клапан
48	КЭ 500-3-ХЛ	Клапан
49	050-060-58-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
50	700-40-5117	Шайба защитная
51	28 0575-20	Болт М16х1.5-6gх120 ГОСТ 7795-70
51	280575	Болт М16х1.5-6gх120 ГОСТ 7795-70
52	28 0725-20	Болт М20х1.5-6gх50.109.40Х.029 ГОСТ 7796-70
52	280725	Болт М20х1.5-6gх50 ГОСТ 7796-70
53	Шайба 20.0Т.65Г.019 ГОСТ 6402-70	Шайба 20.0Т.65Г.019 ГОСТ 6402-70
53	Шайба 20.0Т.65Г.0221 ГОСТ 6402-70	Шайба 20.0Т.65Г.0221 ГОСТ 6402-70
54	47-26-448	Бугель
54	47-26-448-10	Бугель
54	47-26-448-20	Бугель
55	700-40-4481	Прокладка
55	700-40-4481-20	Прокладка
56	46-26-594-20-СП	Трубопровод
56	46-26-594СБ	Трубопровод
57	46-60-597-01	Бугель
57	46-60-597-01-10	Бугель
57	46-60-597-01-20	Бугель
58	46-26-528-20-СП	Трубопровод
58	46-26-528СБ	Трубопровод
59	46-26-1292	Корпус
59	46-26-1292-20	Корпус
60	28 0348-20	Болт М12х1.25-6gх35.88.45.029 ГОСТ 7796-70
60	280348	Болт М12х1.25-6gх35.88.45.019 ГОСТ 7796-70

Вкладка 11 - Заголовок

УСТАНОВКА ГИДРОСИСТЕМЫ

Вкладка 11 - Описание

№	Номер запчасти	Наименование запчасти
	46-26-54-10-СП	Установка вспомогательной гидросистемы
	46-26-54-20-СП	Установка вспомогательной гидросистемы
	46-26-54СБ	Установка вспомогательной гидросистемы
1	46-26-544-20-СП	Трубопровод
1	46-26-544СБ	Трубопровод
2	46-26-352-20-СП	Труба
2	46-26-352СБ	Труба
3	46-26-576-20-СП	Ограждение
3	46-26-576СБ	Ограждение
4	Болт М12х1.25-60gх.88. 35.019 ГОСТ 7796-	Болт М12х1.25-60gх.88. 35.019 ГОСТ 7796-70
4	Болт М12х1.25-6gх30.88.35.029 ГОСТ 7796-	Болт М12х1.25-6gх30.88.35.029 ГОСТ 7796-70
5	Шайба 12 0Т.65Г.019 ГОСТ 6402-70	Шайба 12 0Т.65Г.019 ГОСТ 6402-70
5	Шайба 12.0Т.65Г.0221 ГОСТ 6402-70	Шайба 12.0Т.65Г.0221 ГОСТ 6402-70
6	41-5190-07СБ	Хомут
7	460018	Рукав
7	460018-10	Рукав
8	700-46-2112-01-10-СП	Рукав диаметр 25
8	700-46-2112-01-20-СП	Рукав диаметр 25
8	700-46-2112-01СБ	Рукав диаметр 25
9	46-26-1429	Труба
9	46-26-1429-20	Труба
10	46-26-1472	Ниппель
10	46-26-1472-10	Ниппель
10	46-26-1472-20	Ниппель
11	Н. 036. 01. 005-01	Гайка накладная
11	Н.036. 01.005	Гайка накидная
12	46-26-1119	Муфта
12	46-26-1119-20	Муфта
13	039-045-36-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
14	Гайка М10х1.25.6Н. ГОСТ 5915-70	Гайка М10х1.25.6Н. ГОСТ 5915-70
15	Шайба 10.0Т.65Г.019 ГОСТ 6402-70	Шайба 10.0Т.65Г.019 ГОСТ 6402-70
15	Шайба 10.0Т.65Г.0221 ГОСТ 6402-70	Шайба 10.0Т.65Г.0221 ГОСТ 6402-70
16	31 0210-20	Шайба 12х2 ГОСТ 11371-78
16	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
17	Болт М12-6gх35.35.88.35.019 ГОСТ 7796-70	Болт М12-6gх35.35.88.35.019 ГОСТ 7796-70
17	Болт М12-6gх35.35.88.35.029 ГОСТ 7796-70	Болт М12-6gх35.35.88.35.029 ГОСТ 7796-70
18	Болт М12х1.25-60х25.88.35.029 ГОСТ 7796-	Болт М12х1.25-60х25.88.35.029 ГОСТ 7796-70
18	Болт М12х1.25-6gх25.88.35.019 ГОСТ 7796-	Болт М12х1.25-6gх25.88.35.019 ГОСТ 7796-70
19	46-26-452	Уголок
19	46-26-452-10	Уголок
19	46-26-452-20	Уголок
20	Болт М12-6gх30.88.35.019 ГОСТ 7796-70	Болт М12-6gх30.88.35.019 ГОСТ 7796-70
20	Болт М12-6gх30.88.35.029 ГОСТ 7796-70	Болт М12-6gх30.88.35.029 ГОСТ 7796-70
21	46-26-355-01-10-СП	Рукав высокого давления диаметр 16 армированный
21	46-26-355-01-20-СП	Рукав высокого давления диаметр 16 армированный
21	46-26-355-01СБ	Рукав высокого давления диаметр 16 армированный
22	46-26-1212	Угольник
22	46-26-1212-20	Угольник
23	41 5431-20	Контргайка
23	415431	Контргайка
24	032-038-36-2-3	Кольцо ГОСТ 9833-73/ГОСТ 18829-7J3
25	46-26-1153	Планка
25	46-26-1153-10	Планка
25	46-26-1153-20	Планка
26	46-26-1371	Угольник
26	46-26-1371-20	Угольник
27	026-032-36-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
28	46-26-314-20СП	Угольник
28	46-26-314СБ	Угольник
29	46-26-1276	Штуцер
29	46-26-1276-20	Штуцер
30	021-027-36-2-ИРП 1314-1	Кольцо ГОСТ 9833-73
31	Н. 036. 23.072	Контргайка
31	Н.036.23.072-01	Контргайка
32	Н. 036. 23.091	Угольник ввертной
32	Н.036.23.091-01	Угольник ввертной
33	Н. 036. 04. 011 -01	Штуцер ввертной
33	Н. 036. 04.011	Штуцер ввертной
34	Болт М10-6gх70.88.35.019 ГОСТ 7795-70	Болт М10-6gх70.88.35.019 ГОСТ 7795-70
34	Болт М10-6gх70.88.35.029 ГОСТ 7795-70	Болт М10-6gх70.88.35.029 ГОСТ 7795-70
35	Болт М10-6gх30.58.019 ГОСТ 7796-70	Болт М10-6gх30.58.019 ГОСТ 7796-70
35	Болт М10-6gх30.58.029 ГОСТ 7796-70	Болт М10-6gх30.58.029 ГОСТ 7796-70
36	042-050-46-2 ИРП 1314-1	Кольцо ГОСТ 9833-73
37	46-26-562-20-СП	Трубопровод
37	46-26-562СБ	Трубопровод
38	НШ50У-3-Л	Насос
38	НШ50У-3-ЛТ	Насос
38	НШ50У-3-ЛУ	Насос
39	Болт М10-6gх60.58.019 ГОСТ 7795-70	Болт М10-6gх60.58.019 ГОСТ 7795-70
39	Болт М10-6gх60.58.029 ГОСТ 7795-70	Болт М10-6gх60.58.029 ГОСТ 7795-70
40	46-26-1369	Труба
40	46-26-1369-20	Труба
41	46-26-355-02-10-СП	Рукав высокого давления диаметр 16 армированный
41	46-26-355-02-20-СП	Рукав высокого давления диаметр 16 армированный
41	46-26-355-02СБ	Рукав высокого давления диаметр 16 армированный
42	700-46-2101	Рукав
42	700-46-2101-10	Рукав
43	46-60-366-10СБ	Хомут
43	46-60-366-20СП	Хомут
43	46-60-366СБ	Хомут
44	Р80-3/1-66-Т	Гидрораспределитель
44	Р80-3/1-66-У	Гвдрораспредвлитель
44	Р80-3/1-66-ХЛ	Гидрораспределитель

Вкладка 12 - Заголовок

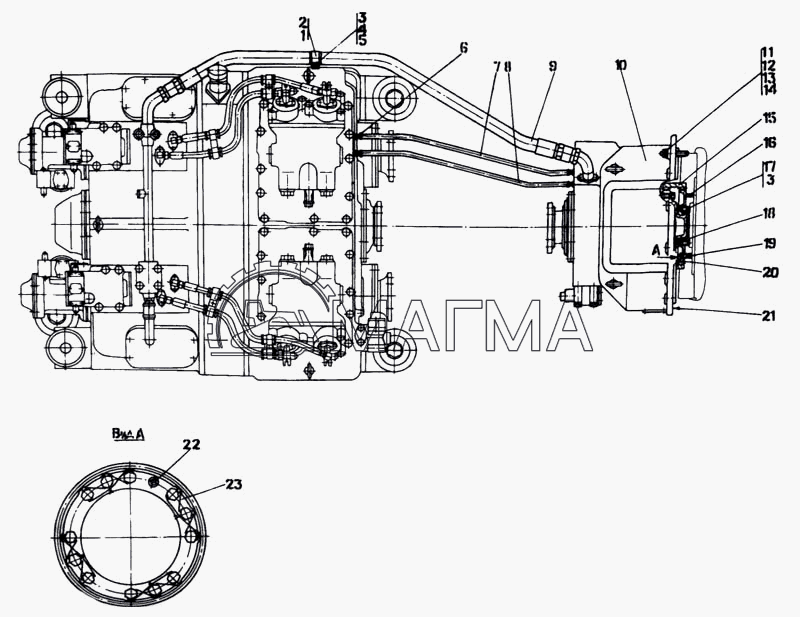

УСТАНОВКА ГИДРОТРАНСФОРМАТОРА

Вкладка 12 - Описание

№	Номер запчасти	Наименование запчасти
	46-14-7-10-СП	Установка гидротрансформатора
	46-14-7-20-СП	Установка гидротрансформатора
	46-14-7СБ	Установка гидротрансформатора
1	700-41-3267	Хомутик
1	700-41-3267-10	Хомутик
1	700-41-3267-20	Хомутик
2	700-40-6634	Уплотнение
2	700-40-6634-20	Уплотнение
3	Болт М12х1.25-6gх25.88.35.019 ГОСТ 7796-	Болт М12х1.25-6gх25.88.35.019 ГОСТ 7796-70
3	Болт М12х1.25-6gх25.88.35.029 ГОСТ 7796-	Болт М12х1.25-6gх25.88.35.029 ГОСТ 7796-70
4	Шайба 12.0Т. 65Г. 019 ГОСТ 6402-70	Шайба 12.0Т. 65Г. 019 ГОСТ 6402-70
4	Шайба 12.0Т.65Г.0221 ГОСТ 6402-70	Шайба 12.0Т.65Г.0221 ГОСТ 6402-70
5	31 0210-20	Шайба 12х2 ГОСТ 11371-78
5	310210	Шайба 12х2.01.08кп.019 ГОСТ 11371-78
6	403-16-109СБ	Штуцер
7	41-5190-02СБ	Хомут
8	460116	Рукав
9	46-60-392-05-10-СП	Рукав
9	46-60-392-05-20-СП	Рукав
9	46-60-392-05СБ	Рукав
10	46-14-6-10-СП	Гидротрансформатор
10	46-14-6-20-СП	Гидротрансформатор
10	46-14-6СБ	Гидротрансформатор
11	295520	Шпилька М16х2-3п/1.5-6gх50. 66.013 ГОСТ 22034-76
11	295520-10	Шпилька М16х2-3п/1.5-6gх50. 66.019 ГОСТ 22034-76
11	295520-20	Шпилька М16х2-3п/1.5-6gх50. 66.029 ГОСТ 22034-76
12	30 0270-20	Гайка М16х1.5-6Н.12.40Х.029 ГОСТ 15521-70
12	300270	Гайка М16х1.5-6Н.12.40Х019 ГОСТ 15521-70
13	Шайба 16.0Т.65Г.0221 ГОСТ 6402-70	Шайба 16.0Т.65Г.0221 ГОСТ 6402-70
13	Шайба 16.0Т.65Т.019 ГОСТ 6402-70	Шайба 16.0Т.65Т.019 ГОСТ 6402-70
14	31 0270-20	Шайба 16.0Т.10.0221 ГОСТ 11371-78
14	310270	Шайба 16 ГОСТ 11371-78
15	47-14-4	Муфта
16	46-14-159	Заглушка
17	700-31-2339	Пластина стопорная
17	700-31-2339-10	Пластина стопорная
17	700-31-2339-20	Пластина стопорная
18	25-14-98	Втулка
19	28 5535-20	Болт
19	285535	Болт
20	25-14-68	Венец
21	700-40-5769	Прокладка
21	700-40-5769-20	Прокладка
22	325463	Штифт
23	Проволока 1.6-0-С ГОСТ 3282-74	Проволока 1.6-0-С ГОСТ 3282-74

Дополнительно

Компания Ремзавод производит капитальный ремонт тракторов

- Кировец К-700, К-701, К-702, К-702УДМ, К-703, К-704, К-708, К-744, Кирюша, Погрузчик ПК-4, Погрузчик ПК-6, Дорожная Машина ДМ-15 (Грейдозер), Фрезерно-роторный снегоочиститель ФРС-3.2

- ХТЗ Т-150, ХТЗ-241К, ХТЗ-242К, ХТЗ-243К, ХТЗ-248К, ХТЗ-249К, Мульчер, Т-156Б, Т-157,Т-158, ХТЗ-17221, Бурильно-крановая машина

- МТЗ 82.1, BELARUS-422, BELARUS-550, BELARUS-622, BELARUS-921, BELARUS-923, BELARUS-1025, BELARUS-1220, BELARUS-1221, BELARUS-1523, BELARUS-1502, BELARUS-2022, BELARUS-2103, BELARUS-3022, BELARUS-3522,

а так же отдельных основных узлов - КПП трактора, бортовые передачи, мостов, полурам, промопор, труба шарнира, редуктор мостов и т.д

Производим капитальный ремонт двигателей ЯМЗ-236, ЯМЗ-238, ЯМЗ-240, ЯМЗ-7511, ЯМЗ-8501

Так же, производим облицовку для Кировец К-700, К-700А, К-701, К-744 и Кировцев, навесное оборудование и многое другое.

Можем произвести ремонт любой сложности – от планового до капитального, Мы более 10 лет на рынке. Приводим трактора в отличное, рабочее техническое состояние, путем наличия в штате опытных, профессиональных инженеров и механизаторов

Этап начала ремонта тракторов подразумевает разбор трактора до двух полурам. * Капитальный ремонт двигателя (ЯМЗ-236 180 л.с.; ЯМЗ-238 220 л.с. ; ЯМЗ-238 НД3 240 л.с.; ЯМЗ 238 нд5 300 л.с. ; ЯМЗ-7511 400 л.с.) (обкатка на специализированном стенде)

* Капитальный ремонт коробки переменны передач реверс ( КПП ) (обкатка на специализированном стенде)

* Восстановление задней и передней полурам (рассверловка/восстановление отверстий, расточка, переклёпка)

* Ремонт мостов включая редукторы и тормозную систему

* Кабина после капитального ремонта, шумоизоляция и утепление.

* Замена рулевых гидроцилиндров

* Замена гидроцилиндров навески

* Замена рукавов высокого давления

* Ремонт системы охлаждения с установкой новых радиаторов

* Замена гидрораспределителя

* Замена амортизаторов крепления двигателя и КПП

* Замена карданных валов

* Ремонт навесного устройства

* Ремонт, сварка, рихтовка и частичное изготовление облицовки

* Замена электрооборудования и АКБ

* Сборка трактора с заменой ГСМ и фильтров

* Установка кондиционера

* Ремонт колесных дисков и установка новой резины

* Ремонт кабин трактора Кировец, ХТЗ, МТЗ

По окончанию ремонта, трактор проверяет и обкатывает инженер по качеству проведенных работ.

Также Ремзавод специализируется на изготовлении и установке снегоуборочных отвалов собственного производства для тракторов ХТЗ, Кировец, МТЗ. На технику предоставляется 12 месяцев гарантии или 1200 моточасов.

В настройках компонента не выбран ни один тип комментариев

Назад к списку

Наши специалисты ответят на любой интересующий вопрос по товару

Задать вопрос

Наша производственная деятельность и тесные контакты с заводами – производителями дают нам возможность иметь склад новых запасных частей широкого ассортимента. Заказать запасные части к трактору или запасные части к спецтехнике в Чебоксарах просто, оформив заявку или позвонив нашим менеджерам. Мы ответим на все интересующие вас вопросы. Если требуемого элемента не окажется в наличии, мы доставим его в кратчайшие сроки.
