Электрооборудование Четра Т-9
Вкладка 1 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ
Вкладка 1 - Описание:

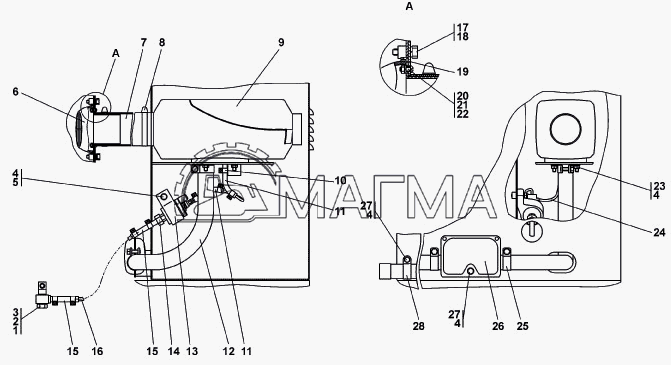

№ | Номер запчасти | Наименование запчасти |
---|---|---|
0902-10-1-20СП | Кожух защитный | |
1 | 0902-10-11-10СБ | Установка электрооборудования на раме |
1 | 0902-10-11-20СП(SP) | Установка электрооборудования на раме |
1 | 0902-10-11СБ | Установка электрооборудования на раме |
2 | 4573324209 | 754.3711 |
2 | 4573324211 | 7546.3711 |
2 | 4573324212 | 7547.3711 |
3 | 700-40-6684-05 | Прокладка |
4 | 700-41-3179 | Хомутик |
5 | Болт М8-6gx16 | Болт М8-6gx16 |
6 | Шайба 8Т | Шайба 8Т |
7 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
7 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
8 | 404-10-270-10СБ | Установка фары |
8 | 404-10-270-20СП(SP) | Установка фары |
8 | 404-10-270СБ | Установка фары |
9 | Винт В.М6-6gх12 | Винт В.М6-6gх12 |
10 | Шайба 6Т | Шайба 6Т |
11 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
11 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
12 | Световозвращатель ФП310Е-0 | Световозвращатель ФП310Е-0 |
13 | 0902-10-14-10СБ | Электрооборудование топливного бака |
13 | 0902-10-14-20СП (SP) | Электрооборудование топливного бака |
13 | 0902-10-14СБ | Электрооборудование топливного бака |
14 | 700-40-6684-02 | Прокладка |
15 | 700-41-2866 | Хомут |
16 | Гайки М6 | Гайки М6 |
17 | Шайба 6Т | Шайба 6Т |
18 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
18 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
19 | TT2501-10-8 | Прокладка |
19 | TT2501-10-8-20 | Прокладка |
20 | 4573726077 | Фонарь освещения номерного знака ФП-134Б |
21 | 700-40-6018 | Опора |
22 | 46-10-84 | Кронштейн |
22 | 46-10-84-20 | Кронштейн |
23 | 46-10-85 | Опора |
23 | 46-10-85-20 | Опора |
24 | Кольцо 14x12x4 | Кольцо 14x12x4 |
25 | 46-10-637-20СП(SP) | Провод |
25 | 46-10-637СБ | Провод |
26 | Шайба 12 ОТ | Шайба 12 ОТ |
27 | 46-10-86 | Опора |
27 | 46-10-86-20 | Опора |
28 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
28 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
29 | Гайка М12х1.25 | Гайка М12х1.25 |
30 | 415119 | Хомутик |
31 | 700-40-6684-06 | Прокладка |
32 | 700-40-5607 | Наконечник |
33 | 400446 | Заглушка |
34 | Гайка М12х1.25 | Гайка М12х1.25 |
35 | 310230 | Шайба 12.01.08кп.019 ГОСТ 6958-78 |
35 | 310230-20 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 |
36 | 2001-10-118-01-20СП(SP) | Провод |
36 | 2001-10-118-01СБ | Провод |
37 | Гайка М8 | Гайка М8 |
38 | 2001-10-117-20СП(SP) | Рамка |
38 | 2001-10-117СБ | Рамка () |
39 | 1006-10-10 | Винт |
39 | 1006-10-10-20 | Винт |
40 | 46-10-113 | Стержень |
40 | 46-10-113-20 | Стержень |
41 | Батарея 6СТ-190А | Батарея 6СТ-190А |
41 | Батарея 6СТ-190А | Батарея 6СТ-190А |
42 | Батарея 6СТ-190AL3M | Батарея 6СТ-190AL3M |
43 | 1106-10-147-20СП(SP) | Рамка |
43 | 1106-10-147СБ | Рамка () |
44 | 1006-10-10-01 | Винт |
44 | 1006-10-10-01-20 | Винт |
45 | 46-10-113-03 | Стержень |
45 | 46-10-113-03-20 | Стержень |
46 | Болт М10-6gx30 | Болт М10-6gx30 |
47 | Гайка М10 | Гайка М10 |
48 | Шайба 10 ОТ | Шайба 10 ОТ |
49 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 |
49 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 |
50 | 0902-10-15-10СБ | Установка звуковых сигналов в контейнере АКБ |
50 | 0902-10-15-20СП (SP) | Установка звуковых сигналов в контейнере АКБ |
50 | 0902-10-15СБ | Установка звуковых сигналов в контейнере АКБ |
51 | 312501-10-114-20СП(SP) | Маяк проблесковый |
51 | 312501-10-114СБ | Маяк проблесковый |
52 | 700-40-6695 | Кольцо |
53 | Винт В.М6-6gх25 | Винт В.М6-6gх25 |
54 | 28 0320-20 | Болт М12х1.25-6gх20 ГОСТ 7796-70 |
54 | 280320 | Болт М12х1.25-6gх20 ГОСТ 7795-70 |
55 | Шайба 12 ОТ | Шайба 12 ОТ |
56 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
56 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
57 | 1106-10-116-01-20СП(SP) | Кожух |
57 | 1106-10-116-01СБ | Кожух |
58 | 1106-10-116-20СП(SP) | Кожух |
58 | 1106-10-116СБ | Кожух |
59 | Колодка гнездовая 602602 | Колодка гнездовая 602602 |

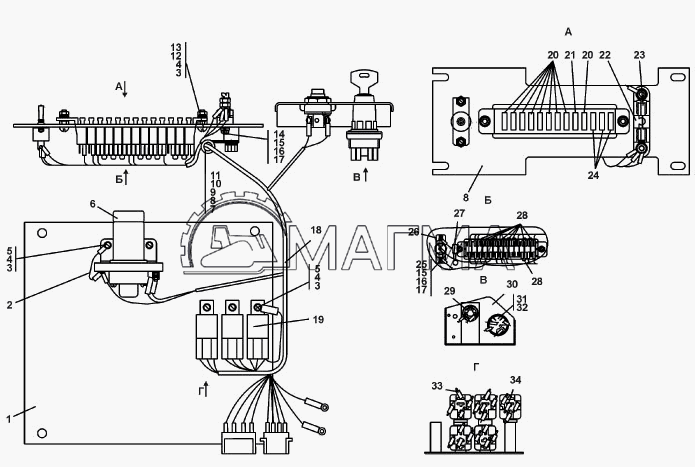

Вкладка 2 - Заголовок:
БЛОК ВЫКЛЮЧАТЕЛЕЙ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
310050-20 | Шайба 4.01.08кп.0221 ГСТ 11371-78 | |
310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
1 | 1102-10-149-20СП -20(SP) | Плата |
1 | 1102-10-149СБ | Плата |
2 | 312001-10-109-05-20СП -20(SP) | Провод |
2 | 312001-10-109-05СБ | Провод |
3 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
4 | Шайба 6Т | Шайба 6Т |
5 | Винт B.M6-6gx12 | Винт B.M6-6gx12 |
6 | 45 7373 6001 09 | Контактор КТ 127-УХЛ |
6 | 45 7373 6002 08 | Контактор КТ 127-Э |
6 | 45 7373 6003 07 | Контактор КТ 127-Т |
7 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
8 | Шайба 8Т | Шайба 8Т |
9 | Болт М8-6gх16 | Болт М8-6gх16 |
10 | 700-41-3307 | Хомутик |
11 | 700-40-6684-03 | Прокладка |
12 | Гайки М6 | Гайки М6 |
13 | Винт B.M6-6gx22 | Винт B.M6-6gx22 |
14 | Винт B.M4-6gx16 | Винт B.M4-6gx16 |
15 | Гайка М4 | Гайка М4 |
16 | Шайба 4 | Шайба 4 |
17 | 310050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 |
18 | 1102-10-111-01-20СП -20(SP) | Панель |
18 | 1102-10-111-01СБ | Панель |
19 | 4573748383 | Реле 9013747 |
20 | 45 7373 1525 00 | Предохранитель 10А 352.3722 |
21 | 45 7373 1527 00 | Предохранитель 20А 354.3722 |
22 | 34 2443 0021 00 | Блок защиты |
22 | Блок защиты | Блок защиты |
23 | 34 2449 2111 05 | Предохранитель ПВ-100АС. УХЛЗ. 30В |
23 | 34 2449 2112 04 | Предохранитель ПВ-100АС. УХЛЗ. 30В Экспорт |
24 | 45 7373 1529 00 | Предохранитель 30А 356.3722 |
25 | Винт B.M4-6gx12 | Винт B.M4-6gx12 |
26 | 34 2827 7320 05 | Переключатель ППН-45 |
27 | 1102-10-175-01-20СП -20(SP) | Провод |
27 | 1102-10-175-01СБ | Провод |
27 | 34 2827 7325 00 | Переключатель ППН-45. Экспорт |
28 | 1102-10-175-20СП(SP) | Провод |
28 | 1102-10-175СБ | Провод |
28 | 34 2827 7326 10 | Переключатель ППН-45. Т |
29 | 4573733062 | Выключатель кнопочный 11.3704.000-01 |
30 | 1102-10-114-20CII(SP) | Панель |
30 | 1102-10-114CБ | Панель |
31 | 4573734267 | Выключатель стартера и приборов ВК 353 |
31 | 4573734268 | Выключатель стартера и приборов ВК 353 Э |
31 | 4573734269 | Выключатель стартера и приборов ВК 353 Т |
32 | Гайка 157.000 | Гайка 157.000 |
33 | 2501-10-129-33-20СП -20(SP) | Провод |
33 | 2501-10-129-33СБ | Провод |
34 | 1102-10-153-20СП(SP) | Провод 110 |
34 | 1102-10-153СБ | Провод 110 |
Вкладка 3 - Заголовок:

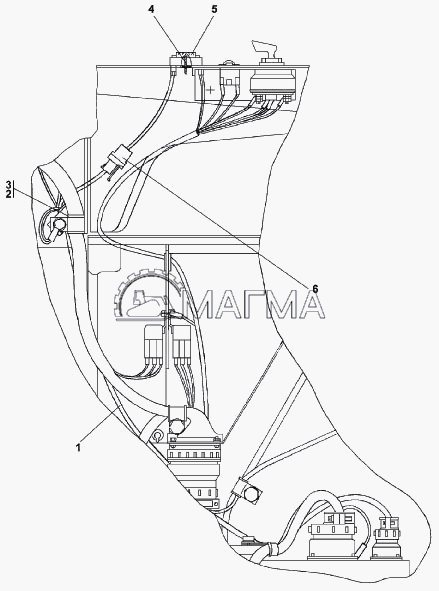

УСТАНОВКА ЗВУКОВЫХ СИГНАЛОВ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0902-10-15-20СП (SP) | Установка звуковых сигналов в контейнере АКБ | |
0902-10-15СБ | Установка звуковых сигналов в контейнере АКБ | |
1 | 0902-10-100-20СП(SP) | Жгут |
1 | 0902-10-100СБ | Жгут |
2 | 700-40-6736 | Кольцо |
3 | 414320 | Хомутик |
4 | 700-40-6684-02 | Прокладка |
5 | 415045 | Хомутик |
6 | 700-40-6684-07 | Прокладка |
7 | Болт М8-6gх16 | Болт М8-6gх16 |
8 | Шайба 8Т | Шайба 8Т |
9 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
9 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
10 | 0902-10-103-20СП(SP) | Жгут |
10 | 0902-10-103СБ | Жгут |
11 | 3501-10-129-26-20СП -20(SP) | Провод |
11 | 3501-10-129-26СБ | Провод |
12 | 2501-10-129-22-20СП -20(SP) | Провод |
12 | 2501-10-129-22СБ | Провод |
13 | 4573742173 | Сигнал С313 |
13 | 4573742174 | Сигнал С313-Э |
13 | 4573742175 | Сигнал С313-Т |
14 | 4573746293 | Прерыватель РС-493-3803010-Т |
14 | 4573746548 | Прерыватель РС-493-3803010 -У-ХЛ |
Вкладка 4 - Заголовок:

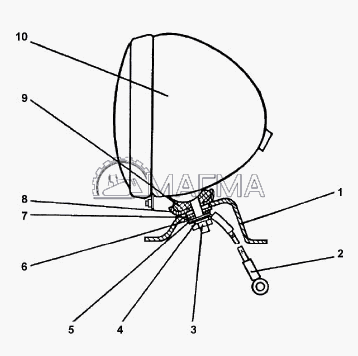

УСТАНОВКА ФАРЫ
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 46-10-84 | Кронштейн |
1 | 46-10-84-20 | Кронштейн |
2 | 46-10-637-20СП(SP) | Провод |
2 | 46-10-637СБ | Провод |
3 | Гайка M12x1.25 | Гайка M12x1.25 |
4 | Шайба 12.0Т | Шайба 12.0Т |
5 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
5 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
6 | Кольцо 1х12х4-6а | Кольцо 1х12х4-6а |
7 | 46-10-85 | Опора |
7 | 46-10-85-20 | Опора |
8 | 46-10-86 | Опора |
8 | 46-10-86-20 | Опора |
9 | 700-40-6018 | Опора |
10 | Фара 3131.3711010 | Фара 3131.3711010 |
10 | Фара 3137.3711010 | Фара 3137.3711010 |
Вкладка 5 - Заголовок:

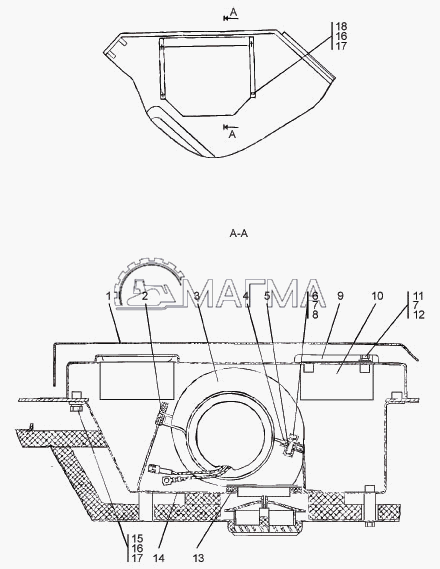

УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ В КОНТЕЙНЕРЕ АКБ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 415178 | Хомутик |
2 | 700-40-6684-01 | Прокладка |
3 | 401-10-111-20СП(SP) | Провод |
3 | 401-10-111СБ | Провод |
4 | 28 0320-20 | Болт М12х1.25-6gх20 ГОСТ 7796-70 |
4 | 280320 | Болт М12х1.25-6gх20 ГОСТ 7795-70 |
5 | Шайба 12 ОТ | Шайба 12 ОТ |
6 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
6 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
7 | Болт M8-6gx25 | Болт M8-6gx25 |
8 | Гайка М8-6Н | Гайка М8-6Н |
9 | Шайба 8Т | Шайба 8Т |
10 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
10 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
11 | 404-10-16-01 | Шпилька |
11 | 404-10-16-01-20 | Шпилька |
12 | Гайка М12-6Н | Гайка М12-6Н |
13 | 2001-10-6-20 | Панель |
13 | 37170 | Панель |
14 | 2001-10-110-12-20СП -20(SP) | Провод |
14 | 2001-10-110-12CБ | Провод |
15 | Розетка 47К ЫШ3.647.077ТУ | Розетка 47К ЫШ3.647.077ТУ |
16 | Винт В.М3-6gх25 | Винт В.М3-6gх25 |
17 | 2001-10-110-11-20СП -20(SP) | Провод |
17 | 2001-10-110-11СБ | Провод |
18 | 404-10-184-1СБ | Панель |
18 | 404-10-184-20СП(SP) | Панель |
18 | 404-10-184СБ | Панель |
19 | 312001-10-109-03 -20СП(SP) | Провод |
19 | 312001-10-109-03СБ | Провод |
20 | 3506-10-130-05 -20СП(SP) | Провод |
20 | 3506-10-130-05СБ | Провод |
21 | 2001-10-110-35-20СП -20(SP) | Провод |
21 | 2001-10-110-35СБ | Провод |
22 | 2001-10-110-36-20СП -20(SP) | Провод |
22 | 2001-10-110-36СБ | Провод |
23 | Болт M8-6gx16 | Болт M8-6gx16 |
24 | 2001-10-110-37-20СП -20(SP) | Провод |
24 | 2001-10-110-37СБ | Провод |
25 | Болт М6-6gх16 | Болт М6-6gх16 |
26 | 29 5010-20 | Шпилька |
26 | 295010 | Шпилька |
27 | Гайка М5 | Гайка М5 |
28 | Шайба 5 | Шайба 5 |
29 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 |
29 | 310080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 |
30 | Винт В.М6-6gх16 | Винт В.М6-6gх16 |
31 | Гайка М6-6Н | Гайка М6-6Н |
32 | Шайба 6Т | Шайба 6Т |
33 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
33 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
34 | 404-10-16 | Шпилька |
34 | 404-10-16-20 | Шпилька |
35 | 50 0057-20 | Плата |
35 | 500057 | Плата |
Вкладка 6 - Заголовок:
УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ НА РАМЕ
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0902-10-11-20СП(SP) | Установка электрооборудования на раме | |
1 | 0902-10-101-20СП(SP) | Жгут |
1 | 0902-10-101СБ | Жгут |
2 | 1106-10-105-20СП(SP) | Жгут |
2 | 1106-10-105СБ | Жгут |
3 | 700-40-6684-07 | Прокладка |
4 | 700-41-3310 | Хомутик |
5 | Болт M8-6gx16 | Болт M8-6gx16 |
6 | Шайба 8Т | Шайба 8Т |
7 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
7 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
8 | 1102-10-12-20СП(SP) | Электрооборудование двигателя |
8 | 1102-10-12СБ | Электрооборудование двигателя |

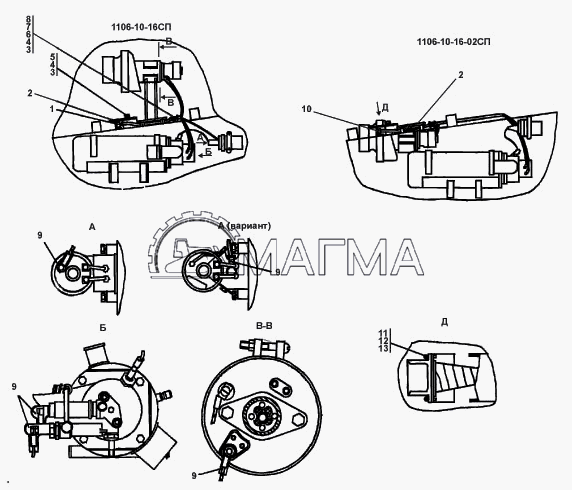

9 | 1106-10-16-02СБ | Электрооборудование подогревателя |
10 | 0902-10-13-10СБ | Электрооборудование передней облицовки |
10 | 0902-10-13-20СП (SP) | Электрооборудование передней облицовки |
10 | 0902-10-13СБ | Электрооборудование передней облицовки |
11 | 700-40-5606 | Наконечник |
12 | 28 0320-20 | Болт М12х1.25-6gх20 ГОСТ 7796-70 |
12 | 280320 | Болт М12х1.25-6gх20 ГОСТ 7795-70 |
13 | Шайба 12 ОТ | Шайба 12 ОТ |
14 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
14 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
15 | 700-40-6684-04 | Прокладка |
16 | 700-41-3179 | Хомутик |
17 | 312001-10-131-20СП -20(SP) | Провод |
17 | 312001-10-131СБ | Провод |
18 | 1106-10-104-20СП(SP) | Жгут |
18 | 1106-10-104СБ | Жгут |
19 | 700-41-2548 | Хомутик |
20 | 700-40-6684-02 | Прокладка |
21 | 0902-10-12-10СБ | Установка электрооборудования в контейнере АКБ |
21 | 0902-10-12-20СП(SP) | Установка электрооборудования в контейнере АКБ |
21 | 0902-10-12СБ | Установка электрооборудования в контейнере АКБ |
22 | 0902-10-102-20СП(SP) | Жгут |
22 | 0902-10-102СБ | Жгут |
23 | 415119 | Хомутик |
24 | 700-40-6684-06 | Прокладка |
25 | 404-10-17 | Кожух |
25 | 404-10-17-20 | Кожух |
26 | Гайка М6 | Гайка М6 |
27 | Шайба 6Т | Шайба 6Т |
28 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
28 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
29 | 404-10-22 | Зажим |
29 | 404-10-22-20 | Зажим |
30 | Гайка М8 | Гайка М8 |
Вкладка 7 - Заголовок:
УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ ПОЛА КАБИНЫ
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 700-40-6684-04 | Прокладка |
2 | 700-41-3179 | Хомутик |
3 | 700-40-6684-03 | Прокладка |
4 | 700-41-3307 | Хомутик |
5 | Болт M8-6gx16 | Болт M8-6gx16 |
6 | Шайба 8Т | Шайба 8Т |
7 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
7 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
8 | Аппарат управления АУГМП20.3 | Аппарат управления АУГМП20.3 |
9 | 415119 | Хомутик |
10 | 700-40-6684-06 | Прокладка |
11 | Винт B.M4-6gx16 | Винт B.M4-6gx16 |
12 | Гайка М4 | Гайка М4 |
13 | Шайба 4 | Шайба 4 |
14 | 310050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 |
14 | 310050-20 | Шайба 4.01.08кп.0221 ГСТ 11371-78 |
15 | 1102-10-178-20СП(SP) | Жгут |
15 | 1102-10-178СБ | Жгут |
16 | Винт B.M4-6gx12 | Винт B.M4-6gx12 |
17 | 700-41-2866 | Хомут |
18 | 4573732131 | Панель соединительная 17.3723.000 |
19 | Болт M8-6gx20 | Болт M8-6gx20 |
20 | Шайба 6Т | Шайба 6Т |
21 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
21 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
22 | Винт B.M5-6gx16 | Винт B.M5-6gx16 |
23 | 2502-10-168-20СП(SP) | Жгут |
23 | 2502-10-168СБ | Жгут |
25 | Винт B.M6-6gx12 | Винт B.M6-6gx12 |
26 | 4573660001 | Розетка 47К ЫШ3.647.077ТУ |
27 | Винт B.M3-6gx25 | Винт B.M3-6gx25 |
28 | 220159 | Панель |
28 | 2502-10-9-20 | Панель |
29 | 700-40-5607 | Наконечник |
30 | 4573710912 | Регулятор напряжения 3712.37020010 ТУ37.463.120-91 |
31 | Преобразователь напряжения ПН24/12.3 РИВП.453741.006ТУ | Преобразователь напряжения ПН24/12.3 РИВП.453741.006ТУ |
32 | Болт M8-6gx35 | Болт M8-6gx35 |
33 | 1102-10-170-20СП(SP) | Жгут |
33 | 1102-10-170СБ | Жгут |
34 | Болт M6-6gx16 | Болт M6-6gx16 |
35 | 2501-89-123СБ | Клипса |
36 | 4573746293 | Прерыватель РС-493-3803010-Т |
36 | 4573746548 | Прерыватель РС-493-3803010 -У-ХЛ |
37 | 415320 | Хомутик |
39 | 700-40-6684-02 | Прокладка |
Вкладка 8 - Заголовок:
ЩИТОК ВЫКЛЮЧАТЕЛЕЙ
Вкладка 8 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | ВК343-03.43А | Выключатель ВК343-03.43А |
2 | Переключатель П 147-02.03 | Переключатель П 147-02.03 |
3 | Переключатель П 150-07.28 | Переключатель П 150-07.28 |
4 | Переключатель П 147-01.11 | Переключатель П 147-01.11 |
4 | Переключатель П 147-04.11 | Переключатель П 147-04.11 |
5 | Рамка выключателей 60.3710116 | Рамка выключателей 60.3710116 |
Вкладка 9 - Заголовок:
ЩИТОК ПРИБОРОВ
Вкладка 9 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 1102-10-164-20СП(SP) | Жгут |
1 | 1102-10-164СБ | Жгут |
2 | 1102-10-24 | Уголок |
2 | 1102-10-24-20 | Уголок |
3 | 700-40-6684-03 | Прокладка |
4 | 700-41-3307 | Хомутик |
5 | Болт М8-6gx16 | Болт М8-6gx16 |
6 | Гайка М8 | Гайка М8 |
7 | Шайба 8 | Шайба 8 |
8 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
8 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
9 | ВК416-01 | Выключатель света щитка приборов с реостатом ТУ 37.003.567-77 |
10 | 2001-80-4 | Пломба свинцовая |
11 | 0.6-О-С | Проволока 0.6-О-С |
12 | П147-02.17 | Переключатель П147-02.17 |
13 | П147-04.11 | Переключатель П147-04.11 |
14 | 1106-10-150-03-20СП -20SP | Жгут |
14 | 1106-10-150-03СБ | Жгут |
15 | Тахометры электронные трактора | Тахометры электронные трактора |
16 | 45962 | Прикуриватель 11.3725 |
17 | 45 7373 4401 05 | Выключатель кнопочный 11.3704.000-01 |
18 | 61.3801-01 | Комбинация приборов промышленного трактора 61.3801-01 |
19 | 310050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 |
19 | 310050-20 | Шайба 4.01.08кп.0221 ГСТ 11371-78 |
20 | 4596321017 | Винт 4x16 |
21 | 30 5185-20 | Гайка |
21 | 305185 | Гайка |
22 | 35 5300-20 | Винт |
22 | 355300 | Винт |
23 | 46-10-576СБ | Ручка |
Вкладка 10 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ ПОЛА КАБИНЫ
Вкладка 10 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 1102-10-156-10СБ | Установка блока выключателей |
1 | 1102-10-156-20СП -20(SP) | Установка блока выключателей |
1 | 1102-10-156СБ | Установка блока выключателей |
2 | 1102-10-163-1OСБ | Щиток приборов |
2 | 1102-10-163-20C П -20(SP) | Щиток приборов |
2 | 1102-10-163СБ | Щиток приборов |
3 | 1102-10-155-01-10СБ | Установка электрооборудования пола кабины |
3 | 1102-10-155-01-20СП -20(SP) | Установка электрооборудования пола кабины |
3 | 1102-10-155-01СБ | Установка электрооборудования пола кабины |
4 | 1106-10-145-02-20СП -20(SP) | Установка жгута |
4 | 1106-10-145-02СБ | Установка жгута |
5 | 1102-10-17-01СБ | Электрооборудование отопителя |
6 | 2502-10-169-20СП(SP) | Установка жгута к контейнеру АКБ |
6 | 2502-10-169СБ | Установка жгута к контейнеру АКБ |
Вкладка 11 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ
Вкладка 11 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1102-10-12CБ | Электрооборудование двигателя | |
1 | 700-40-6684-07 | Прокладка |
2 | 700-41-3310 | Хомутик |
3 | 700-40-5607 | Наконечник |
4 | 415119 | Хомутик |
4 | 700-41-3179 | Хомутик |
5 | 700-40-6684-04 | Прокладка |
5 | 700-40-6684-06 | Прокладка |
6 | 700-40-6684-03 | Прокладка |
7 | 700-41-3307 | Хомутик |
8 | 1102-10-100-20СП(SP) | Жгут |
8 | 1102-10-100СБ | Жгут |
Вкладка 12 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ
Вкладка 12 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1102-10-12-20CП(SP) | Электрооборудование двигателя | |
1 | 700-41-2548 | Хомутик |
2 | 700-40-6684-02 | Прокладка |
3 | 700-40-6684-07 | Прокладка |
4 | 700-41-3310 | Хомутик |
5 | 700-40-5606 | Наконечник |
6 | 700-40-5607 | Наконечник |
7 | 401-10-111-01-20СП -20(SP) | Провод |
7 | 401-10-111-01СБ | Провод |
8 | 2001-10-110-30-20СП -20(SP) | Провод |
8 | 2001-10-110-30СБ | Провод |
Вкладка 13 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ КРЫШИ КАБИНЫ
Вкладка 13 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 700-40-6682 | Кольцо |
2 | 700-40-6684-02 | Прокладка |
3 | 700-41-3187 | Хомутик |
4 | Болт М8-6gx16 | Болт М8-6gx16 |
5 | Шайба 8Т | Шайба 8Т |
6 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
6 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
7 | 1102-10-22 | Кронштейн |
7 | 1102-10-22-20 | Кронштейн |
8 | 700-40-6684-05 | Прокладка |
9 | 1102-10-166-20СП(SP) | Жгут |
9 | 1102-10-166СБ | Жгут |
10 | 1102-10-165СБ | Щиток выключателей |
11 | 700-40-6684-04 | Прокладка |
12 | 700-40-6695 | Кольцо |
13 | 1102-10-174-20СП(SP) | Жгут |
13 | 1102-10-174СБ | Жгут |
14 | 1102-10-135-20СП(SP) | Жгут |
14 | 1102-10-135СБ | Жгут |
15 | Болт М6-6gx16 | Болт М6-6gx16 |
16 | Шайба 6Т | Шайба 6Т |
17 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
17 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
18 | 4791540000 | Комплект монтажных частей () |
19 | СИЕУ 453754.009-01 | Светильник автотранспортный |
28 | 1102-10-135СБ | Жгут |
Вкладка 14 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ КРЫШИ КАБИНЫ
Вкладка 14 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 4573731529 | Предохранитель 30А356.3722 |
2 | 4573731525 | Предохранитель 10А352.3722 |
3 | Винт B.M6-6gx12 | Винт B.M6-6gx12 |
4 | Гайка М6 | Гайка М6 |
5 | Шайба 6Т | Шайба 6Т |
6 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
6 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
7 | 1102-10-175-20СП(SP) | Провод |
7 | 1102-10-175СБ | Провод |
8 | 4573731576 | Блок предохранителей 41.3722 |
9 | 415045 | Хомутик |
10 | 700-40-6684-08 | Прокладка |
11 | ЯУЗа АС-1352 | Система акустическая автомобильная |
12 | Клипса | Клипса |
13 | Винт самонарезающий | Винт самонарезающий |
14 | Сетка защитная | Сетка защитная |
15 | 1102-10-136-20СП(SP) | Жгут |
15 | 1102-10-136СБ | Жгут |
16 | 4573739003 | Колодка гнездовая 602602 |
17 | 400195 | Колпачок |
18 | 700-40-5607 | Наконечник |
19 | Винт В.М6-6gх22 | Винт В.М6-6gх22 |
20 | 4573739001 | Колодка гнездовая 602601 |
21 | 4573739009 | Колодка гнездовая 602606 |
22 | 404-10-180-51-20СП -20(SP) | Провод |
22 | 404-10-180-51СБ | Провод |
23 | 700-40-6684-04 | Прокладка |
24 | 700-40-6684-05 | Прокладка |
25 | 1102-10-174-20СП(SP) | Жгут |
25 | 1102-10-174СБ | Жгут |
26 | 700-40-6695 | Кольцо |
27 | 700-40-6682 | Кольцо |
28 | 1102-10-135-20СП(SP) | Жгут |
29 | Болт М6-6gх16 | Болт М6-6gх16 |
30 | Комплект монтажный частей | Комплект монтажный частей |
31 | СИЕУ 453 754.009-01 | Светильник автотранспортный |
32 | 1102-10-165-02СБ | Щиток выключателей |
33 | 1102-10-166-03-20СП -20(SP) | Жгут |
33 | 1102-10-166-03СБ | Жгут |
Вкладка 15 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ ОТОПИТЕЛЯ
Вкладка 15 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 1102-10-142СБ | Жгут |
2 | 700-40-6684-06 | Прокладка |
3 | 415119 | Хомутик |
4 | Шуруп 2-3x25 | Шуруп 2-3x25 |
5 | Мини-регулятор | Мини-регулятор |
6 | Колодка | Колодка |
Вкладка 16 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ ПЕРЕДНЕЙ ОБЛИЦОВКИ
Вкладка 16 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 700-40-6684-07 | Прокладка |
2 | 415090 | Хомутик |
3 | 1106-10-112-01-20СП -20(SP) | Жгут |
3 | 1106-10-112-01СБ | Жгут |
4 | 700-40-6684-06 | Прокладка |
5 | 415119 | Хомутик |
6 | 700-40-6684-03 | Прокладка |
7 | 700-41-3307 | Хомутик |
8 | Болт M8-6gx16 | Болт M8-6gx16 |
9 | Шайба 8Т | Шайба 8Т |
10 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
10 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
11 | 700-40-6684-04 | Прокладка |
12 | 700-41-3179 | Хомутик |
13 | 2001-10-114СБ | Жгут |
14 | 4573742176 | Сигнал С314 |
14 | 4573742177 | Сигнал С314-Э |
14 | 4573742178 | Сигнал С314-Т |
15 | 700-40-6682 | Кольцо |
16 | Винт B.M3-6gx10 | Винт B.M3-6gx10 |
17 | Гайка М3 | Гайка М3 |
18 | Шайба 3 | Шайба 3 |
19 | 310020 | Шайба 3.01.08кп.019 ГОСТ 11371-78 |
19 | 310020-20 | Шайба 3.01.08кп.0221 ГОСТ 6402-70 |
20 | 2501-10-129-22-20СП -20(SP) | Провод |
20 | 2501-10-129-22СБ | Провод |
Вкладка 17 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ ПОДОГРЕВАТЕЛЯ ПЖД 30Г
Вкладка 17 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 1106-10-115СБ | Жгут |
2 | 1106-10-6 | Кожух защитный |
3 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
4 | Шайба 8Т | Шайба 8Т |
5 | Болт M8-6gx25 | Болт M8-6gx25 |
6 | Болт M8-6gx16 | Болт M8-6gx16 |
7 | 700-40-6684-06 | Прокладка |
8 | 415119 | Хомутик |
9 | 700-40-5607 | Наконечник |
10 | 1102-10-101СБ | Жгут |
11 | Винт B.M3-6gx16 | Винт B.M3-6gx16 |
12 | Шайба 3 | Шайба 3 |
13 | 310020 | Шайба 3.01.08кп.019 ГОСТ 11371-78 |
Характеристики
Система ходовая Четра Т-9
Вкладка 1 - Заголовок:
ГУСЕНИЦА
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | ТЖ190-22-100СБ | Цепь гусеничная |
2 | ТЖ 190-22-203 | Башмак |
2 | ТЖ 190-22-203-01 | Башмак |
3 | ТЖ 190-22-003 | Болт |
4 | С203-22-004 | Гайка |
5 | С203-22-004И | Гайка |
Вкладка 2 - Заголовок:
КАТОК ОПОРНЫЙ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-21-140-01СБ | Каток опорный | |
1 | Кольцо 114-120-36-2-51-1668 | Кольцо 114-120-36-2-51-1668 |
2 | 1101-21-52СБ | Фланец |
3 | Кольцо 050-055-30-2-51-1668 | Кольцо 050-055-30-2-51-1668 |
4 | 1101-21-141-01 | Ось |
5 | 37 5509-20 | Пробка |
5 | 375509 | Пробка |
6 | 1101-21-107 | Крышка |
7 | 1501-21-142 | Кольцо уплотнительное |
8 | 400452 | Кольцо упругое |
9 | 2501-21-411 | Болт |
9 | 2501-21-411-20 | Болт |
10 | 0901-21-255-01-20СП -20(SP) | Каток |
10 | 0901-21-255-01СБ | Каток |
10 | 0901-21-255-20СП(SP) | Каток |
10 | 0901-21-255СБ | Каток |
Вкладка 3 - Заголовок:
КАТОК ПОДДЕРЖИВАЮЩИЙ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | Кольцо 055-060-30-2-51-1668 | Кольцо 055-060-30-2-51-1668 |
2 | 1501-21-107 | Крышка |
3 | 1501-21-142 | Кольцо уплотнительное |
4 | 400452 | Кольцо упругое |
5 | Кольцо 104-110-36-2-51-1668 | Кольцо 104-110-36-2-51-1668 |
6 | 1501-21-120 | Корпус уплотнения |
7 | 0901-21-115СБ | Каток |
7 | 0901-21-355СБ | Каток |
8 | 0901-21-115 | Ось |
9 | Подшипник 7209 | Подшипник 7209 |
10 | 1501-21-124 | Гайка специальная |
11 | 1501-21-125 | Кольцо стопорное |
12 | Кольцо 084-090-36-2-51-1668 | Кольцо 084-090-36-2-51-1668 |
13 | Кольцо 084-090-36-2-3 | Кольцо 084-090-36-2-3 |
14 | Болт М10-6gх30 | Болт М10-6gх30 |
15 | Шайба 10 ОТ | Шайба 10 ОТ |
16 | 1101-21-123 | Крышка |
17 | 37 5509-20 | Пробка |
17 | 375509 | Пробка |
Вкладка 4 - Заголовок:
КАТОК ПОДДЕРЖИВАЮЩИЙ
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 28 0742-20 | Болт M20-6gx85 |
1 | 280742 | Болт M20-6gx85 |
2 | Шайба 20 ОТ | Шайба 20 ОТ |
3 | 1101-21-122 | Опора |
4 | 0901-21-115СБ | Каток поддерживающий |
4 | 0901-21-216СБ | Каток поддерживающий |
Вкладка 5 - Заголовок:
КОЛЕСО НАТЯЖНОЕ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 0901-21-141 | Ось |
2 | 37 5509-20 | Пробка |
2 | 375509 | Пробка |
3 | 1101-21-107 | Крышка |
4 | 1101-21-52СБ | Фланец |
5 | 0901-21-141CБ | Колесо |
5 | 0901-21-262СБ | Колесо |
6 | 1501-21-142 | Кольцо уплотнительное |
7 | Кольцо 114-120-36-2-51-1668 | Кольцо 114-120-36-2-51-1668 |
8 | 2501-21-411 | Болт |
8 | 2501-21-411-20 | Болт |
9 | 400452 | Кольцо упругое |
10 | Кольцо 050-055-30-2-51-1668 | Кольцо 050-055-30-2-51-1668 |
Вкладка 6 - Заголовок:
МЕХАНИЗМ НАТЯЖЕНИЯ
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 46-21-203СБ | Втулка |
2 | Манжета Е32-100-4 | Манжета Е32-100-4 |
3 | 400499 | Кольцо упругое |
4 | 700-40-4360 | Шайба |
5 | Кольцо 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 |
6 | 585630 | Кольцо |
7 | 2001-21-126 | Крышка |
8 | Болт М8-6gх35 | Болт М8-6gх35 |
9 | 2001-21-65СБ | Цилиндр |
10 | 0901-21-260-01СБ | Шток |
10 | 0901-21-260СБ | Шток |
11 | 700-32-2177 | Штифт |
12 | Масленка 1.2Кд6хр | Масленка 1.2Кд6хр |
12 | Масленка 1.2Ц6хр | Масленка 1.2Ц6хр |
13 | 1101-21-136 | Наконечник |
14 | 700-40-260-11 | Прокладка |
15 | 46-21-718 | Обойма |
16 | 46-21-717 | Пробка |
16 | 46-21-717-20 | Пробка |
17 | 46-21-756 | Игла |
17 | 46-21-756-20 | Игла |
18 | 500192 | Кольцо СТ 13-5-7.5 ГОСТ 288-72 |
19 | 37 5515-20 | Пробка |
19 | 375515 | Пробка |
20 | Кольцо 16x22 МН4152-62 | Кольцо 16x22 МН4152-62 |
Вкладка 7 - Заголовок:
МЕХАНИЗМ СДАВАНИЯ
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 2001-21-131 | Стопор |
1 | 2001-21-131-20 | Стопор |
2 | 2001-21-130-20 | Гайка |
3 | 0901-21-128 | Фланец |
3 | 0901-21-128-20 | Фланец |
4 | 0901-21-236-20СП -20(SP) | Фланец |
4 | 0901-21-236СБ | Фланец |
5 | 0901-21-132 | Пружина |
5 | 0901-21-132-20 | Пружина |
Вкладка 8 - Заголовок:
СИСТЕМА ХОДОВАЯ
Вкладка 8 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | ТЖ190-22-000СБ | Гусеница ТЖ190-22-000 |
2 | ТЖ190-22-000-01СБ | Гусеница ТЖ190-22-000-01 |
3 | 0901-21-13-01-20СП -20SP | Тележка |
3 | 0901-21-13-01СБ | Тележка |
4 | 7879-4201-04 | Пробка |
5 | 0901-21-72 | Кожух |
5 | 0901-21-72-20 | Кожух |
6 | 700-31-2209 | Шайба ГОСТ 11371-78 |
6 | 700-31-2209-20 | Шайба ГОСТ 11371-78 |
7 | 28 0520-20 | Болт М16х1.5-6gх30 ГОСТ 7796-70 |
7 | 280520 | Болт М16х1.5-6gх30.109.40Х.019 ГОСТ 7796-70 |
8 | 0901-21-18-01-20СП -20SP | Шарнир |
8 | 0901-21-18-01СБ | Шарнир |
8 | 0901-21-18-20СП(SP | Шарнир |
8 | 0901-21-18СБ | Шарнир |
9 | 315355 | Шайба |
9 | 315355-20 | Шайба |
10 | 28 0840-20 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 |
10 | 280840 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 |
11 | 0901-21-12-01-20СП -20SP | Тележка |
11 | 0901-21-12-01СБ | Тележка |
12 | Масленка 1.2.кд6хр | Масленка 1.2.кд6хр |
12 | Масленка 1.2.Ц6 | Масленка 1.2.Ц6 |
13 | 1101-21-60 | Ось |
Вкладка 9 - Заголовок:
ТЕЛЕЖКА
Вкладка 9 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 0901-21-91 | Лист |
2 | 700-31-2209 | Шайба ГОСТ 11371-78 |
2 | 700-31-2209-20 | Шайба ГОСТ 11371-78 |
3 | 28 0521-20 | Болт M16-6gx30 |
3 | 280521 | Болт М16-6gх30 |
4 | Шайба 16 ОТ | Шайба 16 ОТ |
5 | 1101-21-30-01-20СП -20(SP) | Отбойник |
5 | 1101-21-30-01СБ | Отбойник |
5 | 1101-21-30-20СП(SP) | Отбойник |
5 | 1101-21-30СБ | Отбойник |
6 | 7879-4201-04 | Пробка |
7 | 0901-21-117-01 -20СП(SP) | Механизм натяжения |
7 | 0901-21-117-01СБ | Механизм натяжения |
7 | 0901-21-117-20СП(SP) | Механизм натяжения |
7 | 0901-21-117СБ | Механизм натяжения |
8 | 0901-21-116-20СП(SP) | Механизм сдавания |
8 | 0901-21-116СБ | Механизм сдавания |
9 | 0901-21-115-20СП(SP) | Каток поддерживающий |
9 | 0901-21-115СБ | Каток поддерживающий |
10 | 0901-21-111-01-20СП -20SP | Рама тележки |
10 | 0901-21-111-01СБ | Рама тележки |
10 | 0901-21-112-20СП(SP) | Рама тележки |
10 | 0901-21-112СБ | Рама тележки |
11 | 0901-21-109-20СП(SP) | Рама тележки передняя |
11 | 0901-21-109СБ | Рама тележки передняя |
12 | 0901-21-141-20СП(SP) | Колесо натяжное |
12 | 0901-21-141CБ | Колесо натяжное |
13 | 28 0742-20 | Болт M20-6gx85 |
13 | 280742 | Болт M20-6gx85 |
14 | 315317 | Шайба |
14 | 315317-20 | Шайба |
15 | 0901-21-140-20СП(SP) | Каток опорный |
15 | 0901-21-140СБ | Каток опорный |
16 | 0901-21-140-01 -20СП(SP) | Каток опорный |
16 | 0901-21-140-01СБ | Каток опорный |
17 | Шайба 20 ОТ | Шайба 20 ОТ |
18 | 28 0750-20 | Болт M20x1.5-6gx120 |
18 | 280750 | Болт M20x1.5-6gx120 |
19 | 1101-21-109 | Крышка |
20 | 28 0543-20 | Болт 3M16-6gx45 |
20 | 280543 | Болт 3M16-6gx45 |
21 | 1501-21-227 | Стопор |
22 | 28 0535-20 | Болт М16х1.25-6gх38.109.40Х.029 ГОСТ 7796-70 |
22 | 280535 | Болт М16х1.25-6gх38.109.40Х.019 ГОСТ 7796-70 |
23 | 315271 | Шайба |
23 | 315271-20 | Шайба |
24 | 1501-21-65 | Крышка |
25 | 1101-21-65-01 | Вкладыш |
26 | 088-095-46-2-51-1668 | Кольцо |
27 | 325381 | Штифт |
28 | 0901-21-132-20СП(SP) | Щиток |
28 | 0901-21-132СБ | Щиток |
29 | 1101-21-190-02 | Стяжка |
29 | 1101-21-190-02-20 | Стяжка |
30 | 0901-21-95 | Труба |
31 | 0901-21-132-01 -20СП(SP) | Щиток |
31 | 0901-21-132-01СБ | Щиток |
32 | 30 0310-20 | Гайка М20х1.5 |
32 | 300310 | Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70 |
33 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 |
33 | 310310-20 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 |
34 | 45 0337-20 | Прокладка |
34 | 450337 | Прокладка |
35 | Болт M8-6gx16 | Болт M8-6gx16 |
36 | Шайба 8Т | Шайба 8Т |
37 | 0901-21-71 | Крышка |
38 | 28 5582-20 | Болт |
38 | 285582 | Болт |
39 | 0901-21-99 | Втулка |
40 | 400483 | Кольцо упругое |
41 | 0901-21-63 | Манжета |
42 | 0901-21-62 | Манжета |
43 | 400481 | Кольцо упругое |
44 | 0901-21-74 | Каркас |
45 | 1101-21-110 | Крышка |
45 | 1101-21-110-20 | Крышка |
46 | 1101-21-111 | Крышка |
46 | 1101-21-111-20 | Крышка |
47 | 320260 | Штифт |
48 | 0901-21-73 | Кожух |
48 | 0901-21-73-20 | Кожух |
49 | Болт M12-6gx20 | Болт M12-6gx20 |
50 | 310225 | Шайба |
50 | 310225-20 | Шайба |
Вкладка 10 - Заголовок:
УСТАНОВКА КОЖУХА
Вкладка 10 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 0901-64-13-20СП(SP) | Кожух |
1 | 0901-64-1ЗСБ | Кожух |
2 | 0901-64-12-20СП(SP) | Кожух |
2 | 0901-64-12СБ | Кожух |
3 | 0901-64-11-20СП(SP) | Кожух |
3 | 0901-64-11СБ | Кожух |
4 | 0901-64-10-20СП(SP) | Кожух |
4 | 0901-64-10СБ | Кожух |
5 | 46-64-66 | Крышка |
5 | 46-64-66-20 | Крышка |
6 | Болт M12x1.25-6gx25 | Болт M12x1.25-6gx25 |
7 | 310235 | Шайба 12x5 |
7 | 310235-20 | Шайба 12x5 |
8 | 28 0725-20 | Болт М20х1.5-6gх50.109.40Х.029 ГОСТ 7796-70 |
8 | 280725 | Болт М20х1.5-6gх50 ГОСТ 7796-70 |
9 | 315317 | Шайба |
10 | 30 0325-20 | Гайка М20х1.5 |
10 | 300325 | Гайка М20х1.5 |
11 | 28 0746-20 | Болт M20x1.5-6gx90 |
11 | 280746 | Болт M20x1.5-6gx90 |
12 | 2501-64-121 | Скоба |
12 | 2501-64-121-20 | Скоба |
13 | 47 5240-20 | Ось |
13 | 475240 | Ось |
14 | Шплинт 3.2x25 | Шплинт 3.2x25 |
Вкладка 11 - Заголовок:
ШАРНИР
Вкладка 11 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 0901-21-119СБ | Корпус |
2 | 0901-21-150-01 | Ось |
3 | 37 5515-20 | Пробка |
3 | 375515 | Пробка |
4 | 700-40-260-11 | Прокладка |
5 | Болт М12x1.25-6gx40 | Болт М12x1.25-6gx40 |
6 | Шайба 12 ОТ | Шайба 12 ОТ |
7 | 28 0351-20 | Болт 3М12-6gx40 |
7 | 280351 | Болт 3М12-6gx40 |
8 | 0901-21-152 | Крышка Крышка |
9 | Кольцо 150-155-36-2-51-1668 | Кольцо 150-155-36-2-51-1668 |
10 | 0901-21-157 | Фланец |
11 | 0901-21-156 | Кольцо |
12 | 0901-21-155 | Вкладыш |
13 | 400453 | Кольцо упругое |
14 | 1501-21-158 | Кольцо уплотнительное |
15 | 0901-21-153 | Корпус уплотнения |
16 | Проволока КС-1.6 | Проволока КС-1.6 |
Вкладка 12 - Заголовок:
БАЛКА
Вкладка 12 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0912-11-12СБ | Балка | |
1 | 1101-11-38СБ | Виброизолятор |
2 | 0912-11-10-20СП(SP) | Балка |
2 | 0912-11-10СБ | Балка |
3 | 0602-11-102 | Втулка |
4 | 400459 | Кольцо упругое |
5 | 2001-21-67СБ | Манжета |
6 | 1101-11-235 | Кольцо |
6 | 1101-11-235-20 | Кольцо |
7 | 1101-11-14СБ | Манжета |
8 | 580821 | Кольцо С130 ГОСТ 13941-86 |
9 | 580771 | Кольцо С105 |
10 | Подшипник ШСЛ 70 | Подшипник ШСЛ 70 |
11 | Болт M12x1.25-6gx25 | Болт M12x1.25-6gx25 |
12 | Шайба 12 ОТ | Шайба 12 ОТ |
13 | TM2501-11-20СП(SP) | Манжета |
14 | Кольцо 079-085-36-2-51-1668 | Кольцо 079-085-36-2-51-1668 |
Вкладка 13 - Заголовок:
РАМА
Вкладка 13 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-11-1-01-20СП-20(SP) | Рама | |
0901-11-1-01СБ | Рама | |
0901-11-1-02-20СП-20(SP) | Рама | |
0901-11-1-02СБ | Рама | |
1 | 0901-11-5-01-20СП -20(SP) | Рама с корпусом |
1 | 0901-11-5-01СБ | Рама с корпусом |
1 | 0901-11-5-02-20СП -20(SP) | Рама с корпусом |
1 | 0901-11-5-02СБ | Рама с корпусом |
2 | 0901-11-12-20СП(SP) | Балка |
2 | 0901-11-12СБ | Балка |
2 | 0912-11-12-20СП(SP) | Балка |
2 | 0912-11-12СБ | Балка |
3 | 1101-11-24СБ | Палец |
4 | 0602-11-102-01 | Втулка |
5 | 46-98-2 | Планка |
6 | 28 0521-20 | Болт M16-6gx30 |
6 | 280521 | Болт М16-6gх30 |
7 | Шайба 16 ОТ | Шайба 16 ОТ |
8 | Масленка 1.2кд6хр | Масленка 1.2кд6хр |
8 | Масленка 1.2ц6хр | Масленка 1.2ц6хр |
9 | 1101-11-19-20СП(SP) | Опора |
9 | 1101-11-19СБ | Опора |
10 | 315317 | Шайба |
11 | 28 0724-20 | Болт M20-6gx50 |
11 | 280724 | Болт M20-6gx50 |
Характеристики
Рама Четра Т-9
Вкладка 1 - Заголовок:
БАЛКА
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 1101-11-38СБ | Виброизолятор |
2 | 0901-11-10-20СП(SP) | Балка |
2 | 0901-11-10СБ | Балка |
3 | 0602-11-102 | Втулка |
4 | 400459 | Кольцо упругое |
5 | 2001-21-67СБ | Манжета |
6 | 1101-11-235 | Кольцо |
6 | 1101-11-235-20 | Кольцо |
7 | 1101-11-14СБ | Манжета |
8 | 580821 | Кольцо С130 ГОСТ 13941-86 |
9 | 580771 | Кольцо С105 |
10 | ШСЛ70 | Подшипник ШСЛ70 |
11 | TM2501-11-20СП(SP) | Манжета |
12 | Кольцо 079-085-36-2-51-1668 | Кольцо 079-085-36-2-51-1668 |
13 | Болт M12x1.25-6gx25 | Болт M12x1.25-6gx25 |
14 | Шайба 12 ОТ | Шайба 12 ОТ |
Вкладка 2 - Заголовок:
РАМА
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-11-1-02СБ | Рама | |
1 | 0901-11-5-01-20СП -20(SP) | Рама с корпусом |
1 | 0901-11-5-01СБ | Рама с корпусом |
1 | 0901-11-5-02-20СП(SP) | Рама с корпусом |
1 | 0901-11-5-02СБ | Рама с корпусом |
2 | 0901-11-12-20CП(SP) | Балка |
2 | 0901-11-12CБ | Балка |
2 | 0912-11-12-20СП(SP) | Балка |
2 | 0912-11-12СБ | Балка |
3 | 1101-11-24СБ | Палец |
4 | 0602-11-102-01 | Втулка |
5 | 46-98-2 | Планка |
6 | 28 0521-20 | Болт M16-6gx30 |
6 | 280521 | Болт М16-6gх30 |
7 | Шайба 16 ОТ | Шайба 16 ОТ |
8 | Маслёнка 1.2Ц6 | Маслёнка 1.2Ц6 |
9 | 1101-11-19-20СП(SP) | Опора |
9 | 1101-11-19СБ | Опора |
10 | 315317 | Шайба |
11 | 28 0724-20 | Болт M20-6gx50 |
11 | 280724 | Болт M20-6gx50 |
Характеристики
Трансмиссия Четра Т-9
Вкладка 1 - Заголовок:
БЛОК ТРАНСМИССИИ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 0901-12-11-20СП(SP) | Коробка передач с системой гидроуправления |
1 | 0901-12-11СБ | Коробка передач с системой гидроуправления |
2 | 0901-12-12СБ | Передача главная |
3 | 325382 | Штифт |
4 | 0901-12-102-20СП(SP) | Защита |
4 | 0901-12-102СБ | Защита |
5 | 28 0393-20 | Болт 3М12-6gх130 ГОСТ 7796-70 |
5 | 280393 | Болт 3М12-6gх130 ГОСТ 7796-70 |
6 | 310225 | Шайба |
7 | 28 0507-01 | Болт M14x1.5-6gx45 |
7 | 28 0507-01-20 | Болт M14x1.5-6gx45 |
8 | Шайба 14 ОТ | Шайба 14 ОТ |
9 | Болт M12-6gx30 | Болт M12-6gx30 |
Вкладка 2 - Заголовок:
БЛОК УПРАВЛЕНИЯ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-15-2-20СП(SP) | Блок управления | |
0901-15-2СБ | Блок управления | |
1 | 0901-15-8 | Крышка |
2 | 280166 | Болт 3М8-6gx75 |
3 | 45 0338-20 | Прокладка |
3 | 450338 | Прокладка |
4 | Гайка М8 | Гайка М8 |
5 | Кольцо 018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 |
6 | 37 5331-20 | Пробка |
6 | 375331 | Пробка |
7 | 0901-15-1 | Корпус |
7 | 0901-15-1-20 | Корпус |
8 | 385285 | Пружина |
9 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
10 | Шайба 8Т | Шайба 8Т |
11 | Болт М8-6gx25 | Болт М8-6gx25 |
12 | 0901-15-6 | Крышка |
13 | 370260 | Пробка 3-кг1/4 |
14 | 0901-15-2 | Золотник |
15 | 385126 | Пружина |
16 | 0901-15-3 | Корпус |
17 | 0901-15-4 | Клапан |
18 | Кольцо 022-026-25-2-51-1668 | Кольцо 022-026-25-2-51-1668 |
19 | Болт М8-6gx35 | Болт М8-6gx35 |
20 | Винт М4х63 | Винт М4х63 |
21 | Привод КВМ 36М-ААГ-Г24-03-УХЛ1 | Привод КВМ 36М-ААГ-Г24-03-УХЛ1 |
22 | Шайба 4 | Шайба 4 |
23 | 0801-15-7 | Крышка |
Вкладка 3 - Заголовок:
БЛОК УПРАВЛЕНИЯ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 313512-15-2-20СП -20SP | Клапан |
1 | 313512-15-2СБ | Клапан |
2 | 313512-15-1 | Корпус |
2 | 313512-15-1-20 | Корпус |
3 | 370260 | Пробка 3-кг1/4 |
4 | 37 5331-20 | Пробка |
4 | 375331 | Пробка |
5 | 2,53111E+11 | Кольцо 018-022-25-2-51-1668 |
6 | 45 0349-20 | Прокладка |
6 | 450349 | Прокладка |
7 | Болт М8-6gx25 | Болт М8-6gx25 |
8 | Шайба 8Т | Шайба 8Т |
9 | 313512-15-6 | Крышка |
10 | 700-37-2182-01 | Пробка |
11 | 450329 | Прокладка |
12 | 1501-15-71 | Крышка |
13 | 280366 | Болт М12-6gх75 |
14 | Гайка М12 | Гайка М12 |
15 | 2,53111E+11 | Кольцо 024-028-25-2-51-1668 |
16 | 2,53111E+11 | Кольцо 019-023-25-2-51-1668 |
17 | 313512-15-3 | Золотник |
18 | 313512-15-9 | Сетка полутомпаковая 0355Н |
19 | Проволока 0.6-О-С | Проволока 0.6-О-С |
20 | 385111 | Пружина |
21 | 313512-15-5 | Поршень |
22 | 313512-15-4-20СП -20SP | Клапан |
22 | 313512-15-4СБ | Клапан |
Вкладка 4 - Заголовок:
БУСТЕР
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 2501-12-181-32 | Кольцо уплотнительное |
2 | 1101-12-6 | Корпус |
3 | 1101-12-10 | Поршень |
4 | 2501-12-181-34 | Кольцо уплотнительное |
5 | 1101-12-33 | Тарелка |
6 | 1101-12-32 | Кольцо |
7 | 1101-12-31 | Кольцо |
Вкладка 5 - Заголовок:
ВОДИЛО
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | Шарик Б6-200 | Шарик Б6-200 |
2 | Подшипник 5-1000917Л | Подшипник 5-1000917Л |
3 | 700-58-2092 | Кольцо С120 ГОСТ 13941-86 |
4 | 1101-12-26 | Ось |
6 | 1101-12-111СБ | Штифт |
7 | 312001-90-36 | Кольцо упорное |
8 | Подшипник F229.230.1 | Подшипник F229.230.1 |
9 | 1101-12-25 | Сателлит |
10 | 1101-12-7 | Водило |
Вкладка 6 - Заголовок:
ВОДИЛО
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 1101-12-9 | Водило |
2 | 1101-12-28 | Ось |
3 | 312001-90-36 | Кольцо упорное |
4 | 1101-12-25 | Сателлит |
5 | F229.230.1 | Подшипник F229.230.1 |
6 | 1101-12-111СБ | Штифт |
Вкладка 7 - Заголовок:
ВОДИЛО
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 1101-12-27 | Ось |
2 | F229.230.1 | Подшипник F229.230.1 |
3 | 1101-12-25 | Сателлит |
4 | 1101-12-111СБ | Штифт |
5 | 312001-90-36 | Кольцо упорное |
6 | 1101-12-72 | Водило |
Вкладка 8 - Заголовок:
ГИДРОТРАНСФОРМАТОР С РЕДУКТОРОМ ПРИВОДА НАСОСОВ
Вкладка 8 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-14-2-01-20СП(SP) | Гидротрансформатор с редуктором привода насосов | |
1101-14-2-01СБ | Гидротрансформатор с редуктором привода насосов | |
1101-14-2-20СП(SP) | Гидротрансформатор с редуктором привода насосов | |
1101-14-2СБ | Гидротрансформатор с редуктором привода насосов | |
1 | 285330 | Болт |
2 | Проволока 1.6-О-С | Проволока 1.6-О-С |
3 | Болт М8-6gх55 | Болт М8-6gх55 |
4 | Шайба 8Т | Шайба 8Т |
5 | 1101-14-29 | Фланец |
6 | Кольцо 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 |
7 | Болт М8-6gх20 | Болт М8-6gх20 |
8 | 1101-14-30 | Пластина |
9 | 37 0250-08 | Пробка КГ 1/4 40Х ТУ 23.1.506-91 |
10 | Датчик 100В-Т | Датчик 100В-Т |
10 | Датчик ТМ 100В | Датчик ТМ 100В |
11 | 2001-14-30 | Крышка |
12 | 28 0230-20 | Болт М10-6gх25 ГОСТ 7796-70 |
12 | 280230 | Болт М10-6gх25 ГОСТ 7796-70 |
13 | 45 0224-20 | Прокладка |
13 | 450224 | Прокладка |
14 | 28 0590-20 | Рым-болт М16.029 ГОСТ 4751-73 |
14 | 280590 | Рым-болт М16.05 ГОСТ 4751-73 |
15 | 40 0468-13 | Кольцо |
16 | 1101-14-3 | Колесо насосное |
17 | 1101-14-5 | Колесо реактора |
18 | 1101-14-1 | Корпус |
18 | 1101-14-1-20 | Корпус |
19 | 1101-14-4 | Колесо турбинное |
20 | 1101-14-36 | Пластина |
21 | 300213 | Гайка М12х1.25 |
22 | 290320 | Шпилька М12 |
23 | 28 0507-20 | Болт М 14x1.5-6gх40 |
23 | 280507 | Болт М 14x1.5-6gх40 |
24 | Шайба 14 ОТ | Шайба 14 ОТ |
25 | 1101-14-11СБ | Фланец |
26 | 37 5516-20 | Пробка |
26 | 375516 | Пробка |
27 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
28 | Кольцо 027-032-30-2-51-1668 | Кольцо 027-032-30-2-51-1668 |
29 | 1101-14-14СБ | Заборник |
30 | Болт М8-6gх70 | Болт М8-6gх70 |
31 | Кольцо 018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 |
32 | 1101-14-26 | Втулка |
33 | 1101-14-27 | Крышка |
34 | 1101-14-16СБ | Ступица |
35 | Болт М8-6gх35 | Болт М8-6gх35 |
36 | Шайба 12 ОТ | Шайба 12 ОТ |
37 | Болт М12-6gх30 | Болт М12-6gх30 |
38 | Кольцо 175-180-36-2-51-1668 | Кольцо 175-180-36-2-51-1668 |
39 | 305590 | Гайка |
40 | 350520 | Винт В.М8-6gх16.33Н.019 ГОСТ 1478-75 |
41 | 2601-12-40 | Шайба |
42 | Манжета 75-100-10 BAUSLX2 AS DIN 3761 | Манжета 75-100-10 BAUSLX2 AS DIN 3761 |
43 | 1101-14-46 | Фланец |
44 | 580673 | Кольцо С75 |
45 | 1101-14-13 | Фланец |
46 | 1101-14-37 | Заглушка |
47 | Подшипник 6-17612Л | Подшипник 6-17612Л |
48 | Подшипник 6-176218Л | Подшипник 6-176218Л |
49 | 280351 | Болт 3М12-6gx40 |
50 | 1101-14-18 | Шестерня |
51 | 2501-20-51 | Втулка |
52 | Подшипник 6016 | Подшипник 6016 |
53 | Подшипник 116А | Подшипник 116А |
54 | Кольцо 100-110-58-2-ИРП 1314-1 | Кольцо 100-110-58-2-ИРП 1314-1 |
55 | Кольцо 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 |
56 | Болт М12-6gх25 | Болт М12-6gх25 |
57 | 2501-20-33 | Крышка |
58 | 580818 | Кольцо С125 ГОСТ 13941-86 |
59 | 1101-14-22 | Ступица |
60 | 1101-14-13СБ | Шестерня |
61 | 1101-14-2 | Корпус |
61 | 1101-14-2-20 | Корпус |
62 | 580515 | Кольцо С52 |
63 | 325383 | Штифт |
64 | 700-37-2140 | Пробка |
64 | 700-37-2140-20 | Пробка |
65 | Кольцо 045-050-30-2-51-1668 | Кольцо 045-050-30-2-51-1668 |
66 | 375332 | Пробка |
67 | 1101-12-56 | Болт призонный |
68 | 300252 | Гайка М14х1.5-6Н ГОСТ 5915-70 |
69 | 580760 | Кольцо С100 ГОСТ 13940-86 |
70 | 280252 | Болт 3М10-6gх40 |
71 | 1101-14-15 | Коллектор |
72 | Подшипник 1032920 | Подшипник 1032920 |
73 | Подшипник 7А-1032920Д1ТЗ ЕТУ 100/1 | Подшипник 7А-1032920Д1ТЗ ЕТУ 100/1 |
74 | 585772 | Кольцо |
75 | 1101-14-17 | Кольцо |
76 | 1101-14-16 | Стакан |
77 | Подшипник 210А | Подшипник 210А |
78 | 1101-14-10СБ | Ось реактора |
79 | 1101-14-45 | Вал турбины |
80 | 1101-14-15СБ | Крышка |
81 | 285140 | Болт |
82 | 2501-12-181-35 | Кольцо уплотнительное |
83 | 315220 | Шайба |
84 | 28 0500-20 | Болт 3М14х1.5-6gх35 |
84 | 280500 | Болт 3М14х1.5-6gx35 |
85 | 1101-14-14 | Стакан |
86 | Кольцо 205-210-36-2-51-1668 | Кольцо 205-210-36-2-51-1668 |
87 | 440015 | Кольцо уплотнительное |
88 | Кольцо 036-040-25-2-51-1668 | Кольцо 036-040-25-2-51-1668 |
89 | 310280 | Шайба 16х1.01.10.019 ГОСТ 10450-78 |
90 | 1101-14-34 | Втулка |
91 | 385253 | Пружина |
92 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
93 | 1101-14-35 | Корпус |
94 | Кольцо 075-081-36-2-ИРП1314-1 | Кольцо 075-081-36-2-ИРП1314-1 |
95 | 700-40-5336 | Прокладка |
95 | 700-40-5336-20 | Прокладка |
96 | 2501-15-138 -01СБ | Клапан |
97 | 28 0388-20 | Болт М12-6gх90.58.029 ГОСТ 7795-70 |
97 | 280388 | Болт М12-6gх90.58.019 ГОСТ 7795-70 |
98 | 1101-14-40 | Штуцер |
98 | 1101-14-40-20 | Штуцер |
99 | 37 5331-20 | Пробка |
99 | 375331 | Пробка |
100 | 2501-20-8-01 | Болт зажимной |
100 | 2501-20-8-01-20 | Болт зажимной |
101 | Датчик аварийного давления масла 3602.3829 | Датчик аварийного давления масла 3602.3829 |
102 | 1101-15-52 | Переходник |
102 | 1101-15-52-20 | Переходник |
103 | 37 0710-20 | Пробка |
103 | 370710 | Пробка |
104 | 700-38-2637 | Пружина |
105 | 2001-14-17СБ | Клапан |
106 | Кольцо 039-045-36-2-ФСИ-80М | Кольцо 039-045-36-2-ФСИ-80М |
107 | 1101-14-21 | Шестерня |
108 | Подшипник 110 | Подшипник 110 |
109 | 1101-14-23 | Втулка |
110 | Кольцо 104-110-36-2-51-1668 | Кольцо 104-110-36-2-51-1668 |
111 | 580510 | Кольцо С50 |
112 | 45 0029-20 | Прокладка |
112 | 450029 | Прокладка |
113 | Насос НШ14Г-3 | Насос НШ14Г-3 |
114 | 580155 | Кольцо С16 ГОСТ 13940-86 |
115 | 1101-14-25 | Стакан |
116 | 404-26-29 | Муфта |
117 | 580272 | Кольцо С28 ГОСТ 13941-86 |
118 | 1101-14-24 | Ступица |
119 | 285221 | Болт |
120 | Насос НШ 14Д-10Д-3 | Насос НШ 14Д-10Д-3 |
121 | 1101-14-28 | Крышка |
Вкладка 9 - Заголовок:
КЛАПАН
Вкладка 9 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
313512-15-4-20СП(SP) | Клапан | |
313512-15-4СБ | Клапан | |
1 | 313512-15-10 | Пробка |
1 | 313512-15-10-20 | Пробка |
2 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
3 | 385048 | Пружина |
4 | 313512-15-8 | Клапан |
5 | 313512-15-7 | Корпус |
5 | 313512-15-7-20 | Корпус |
Вкладка 10 - Заголовок:
КЛАПАН
Вкладка 10 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
313512-15-2-20СП(SP) | Клапан | |
313512-15-2СБ | Клапан | |
1 | 313512-15-18 | Дроссель |
1 | 313512-15-18-20 | Дроссель |
2 | 010-014-25-2-3 | Кольцо 010-014-25-2-3 |
3 | 313512-15-16 | Клапан |
4 | 313512-15-17 | Втулка |
5 | 313512-15-15-20 | Корпус |
5 | 313515-15-15 | Корпус |
6 | C36G024DC PO1 | Электромагнит C36G024DC PO1 |
Вкладка 11 - Заголовок:
КЛАПАН
Вкладка 11 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
313512-15-4-20СП(SP) | Клапан | |
313512-15-4СБ | Клапан | |
1 | 313512-15-10 | Пробка |
1 | 313512-15-10-20 | Пробка |
2 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
3 | 385048 | Пружина |
4 | 313512-15-8 | Клапан |
5 | 313512-15-7 | Корпус |
5 | 313512-15-7-20 | Корпус |
Вкладка 12 - Заголовок:
КЛАПАН
Вкладка 12 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
313512-15-4-20СП(SP) | Клапан | |
313512-15-4СБ | Клапан | |
1 | 313512-15-10 | Пробка |
1 | 313512-15-10-20 | Пробка |
2 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
3 | 385048 | Пружина |
4 | 313512-15-8 | Клапан |
5 | 313512-15-7 | Корпус |
5 | 313512-15-7-20 | Корпус |
Вкладка 13 - Заголовок:
КЛАПАН-МОДУЛЯТОР
Вкладка 13 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-15-27-20CП(SP) | Клапан-модулятор | |
1101-15-27CБ | Клапан-модулятор | |
1 | 37 5625-01-20 | Пробка |
1 | 375625-01 | Пробка |
2 | Болт M8-6gx30 | Болт M8-6gx30 |
3 | Шайба 8Т | Шайба 8Т |
4 | 0602-15-95К | Крышка |
5 | 0602-15-84К | Поршень |
6 | 0602-15-82 К | Корпус |
6 | 0602-15-82-20К | Корпус |
7 | 37 5331-20 | Пробка |
7 | 375331 | Пробка |
8 | Кольцо 018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 |
9 | 0602-15-83К | Золотник |
10 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
11 | 37 0140-08 | Пробка КГ1/8” |
12 | 0602-15-90К | Поршень |
13 | 385435 | Пружина |
14 | 0602-15-86К | Крышка |
15 | 0602-15-85К | Клапан |
16 | Кольцо 022-026-25-2-51-1668 | Кольцо 022-026-25-2-51-1668 |
17 | Привод КВМ 36М-ААГ-Г24-03-УХЛ1 | Привод КВМ 36М-ААГ-Г24-03-УХЛ1 |
18 | Винт М4х63 | Винт М4х63 |
19 | Шайба 4 | Шайба 4 |
20 | 38 5172-01 | Пружина |
21 | Кольцо 039-045-36-2-51-1668 | Кольцо 039-045-36-2-51-1668 |
22 | 0602-15-26К | Крышка |
23 | 45 0331-20 | Прокладка |
23 | 450331 | Прокладка |
24 | 28 0170-20 | Болт M8-6gx90 |
24 | 280170 | Болт M8-6gx90 |
25 | Гайка М8 | Гайка М8 |
26 | 310280 | Шайба 16х1.01.10.019 ГОСТ 10450-78 |
27 | 0602-15-89К | Дроссель |
28 | Проволока 0.6-О-Ч | Проволока 0.6-О-Ч |
29 | 0602-15-91К | Сетка |
30 | 0602-15-88К | Дроссель |
31 | 38 5120-20 | Пружина |
32 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 |
Вкладка 14 - Заголовок:
КОРОБКА ПЕРЕДАЧ ПЛАНЕТАРНАЯ
Вкладка 14 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 1101-12-13 | Поршень |
2 | 475341 | Палец |
3 | 38 5483-01 | Пружина |
4 | 385212 | Пружина |
5 | 1101-12-12 | Поршень |
6 | 1101-12-11 | Поршень |
7 | 2501-12-181-27 | Кольцо уплотнительное |
8 | 38 5479-01 | Пружина |
9 | 475340 | Палец |
10 | 1101-12-35 | Диск |
11 | 1101-12-36 | Болт специальный |
12 | 310225 | Шайба |
13 | 1101-12-104СБ | Диск |
14 | 1101-12-101СБ | Водило |
15 | 312001-90-39 | Диск |
16 | 312001-90-17СБ | Диск |
17 | 0901-12-5 | Корпус |
18 | 580850 | Кольцо С150.Ц9хр ГОСТ 13941-86 |
19 | 580805 | Кольцо С110 |
20 | 1101-12-107СБ | Вал |
21 | 1101-12-84 | Вал |
22 | Подшипник 61922МА.Р6Q6 | Подшипник 61922МА.Р6Q6 |
23 | Подшипник 61000922Л | Подшипник 61000922Л |
24 | 1101-12-67 | Кольцо уплотнительное |
25 | 1101-12-62 | Втулка |
26 | 1101-12-100СБ | Бустер |
27 | 370260 | Пробка 3-кг1/4 |
28 | Проволока КС-1.6 | Проволока КС-1.6 |
29 | 28 0266-03 | Болт 3М10-6gх60 |
30 | 1101-12-16 | Барабан |
31 | 1101-12-18 | Шестерня |
32 | 1101-12-76 | Корпус |
33 | 2501-12-181-40 | Кольцо уплотнительное |
34 | 2501-12-181-44 | Кольцо уплотнительное |
35 | 58 5948-01 | Кольцо |
36 | 1101-12-19 | Шестерня |
37 | 0901-12-2 | Корпус |
38 | 325382 | Штифт |
39 | 1101-12-20 | Шестерня |
40 | 0901-12-4 | Корпус |
41 | 2501-12-181-41 | Кольцо уплотнительное |
42 | 1101-12-105СБ | Водило |
43 | 1101-12-21 | Шестерня |
44 | 0901-12-1 | Корпус |
45 | 2501-12-181-39 | Кольцо уплотнительное |
46 | 2501-12-181-32 | Кольцо уплотнительное |
47 | 1101-12-103СБ | Водило |
48 | 580676 | Кольцо С80 ГОСТ 13940-86 |
49 | Подшипник 208А | Подшипник 208А |
50 | 580404 | Кольцо С40 |
51 | 1101-12-69 | Кольцо |
52 | 1101-12-24 | Шестерня |
53 | 1101-12-23 | Шестерня |
54 | Подшипник 210А | Подшипник 210А |
55 | 700-58-2278 | Кольцо С90 |
56 | 2501-12-181-23 | Кольцо уплотнительное |
57 | 2501-12-181-22 | Кольцо уплотнительное |
58 | 1101-12-37 | Барабан |
59 | 585948 | Кольцо |
60 | 580670 | Кольцо С70 |
61 | 1101-12-17 | Барабан |
62 | 580679 | Кольцо С85 |
63 | 2501-12-181-35 | Кольцо уплотнительное |
64 | 1101-12-22 | Шестерня |
65 | 1101-12-30 | Втулка |
66 | 580609 | Кольцо С60 |
67 | 580434 | Кольцо С45 |
68 | Подшипник 208А2 | Подшипник 208А2 |
69 | 580680 | Кольцо С85 ГОСТ 13941-86 |
70 | Шарик Б6-200 | Шарик Б6-200 |
Вкладка 15 - Заголовок:
КОРОБКА ПЕРЕДАЧ С СИСТЕМОЙ ГИДРОУПРАВЛЕНИЯ
Вкладка 15 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 28 0170-20 | Болт M8-6gx90 |
1 | 280170 | Болт M8-6gx90 |
2 | Шайба 8Т | Шайба 8Т |
3 | 0602-15-27-20СП (SP) | Клапан-модулятор |
3 | 0602-15-27СБ | Клапан-модулятор |
5 | Кольцо 016-020-25-2-51-1668 | Кольцо 016-020-25-2-51-1668 |
6 | Кольцо 022-026-25-2-51-1668 | Кольцо 022-026-25-2-51-1668 |
7 | Кольцо 027-032-30-2-51-1668 | Кольцо 027-032-30-2-51-1668 |
8 | 28 0165-20 | Болт M8-6gx75 |
8 | 280165 | Болт M8-6gx75 |
9 | 0901-15-2-20СП(SP) | Блок управления |
9 | 0901-15-2СБ | Блок управления |
10 | Кольцо 014-018-25-2-51-1668 | Кольцо 014-018-25-2-51-1668 |
11 | Кольцо 082-088-36-2-ИРП1314-1 | Кольцо 082-088-36-2-ИРП1314-1 |
12 | Болт M8-6gx70 | Болт M8-6gx70 |
13 | 0901-15-3-20СП(SP) | Клапан |
13 | 0901-15-3СБ | Клапан |
14 | 0901-12-25 | Крышка |
15 | 45 0340-20 | Прокладка |
15 | 450340 | Прокладка |
16 | 28 0230-20 | Болт М10-6gх25 ГОСТ 7796-70 |
16 | 280230 | Болт М10-6gх25 ГОСТ 7796-70 |
17 | Шайба 10 ОТ | Шайба 10 ОТ |
18 | 370260 | Пробка 3-кг1/4 |
19 | Болт M12-6gx30 | Болт M12-6gx30 |
20 | Шайба 12 ОТ | Шайба 12 ОТ |
21 | 2001-12-75 | Крышка |
22 | 45 0271-20 | Прокладка |
22 | 450271 | Прокладка |
23 | 37 5331-20 | Пробка |
23 | 375331 | Пробка |
24 | Кольцо 018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 |
25 | 0901-12-10СБ | Коробка передач планетарная |
26 | 2501-26-295 | Заглушка |
27 | Н.036.23.091 | Угольник ввертной |
27 | Н.036.23.091-01 | Угольник ввертной |
28 | Н.036.23.072 | Контргайка |
29 | Кольцо 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
30 | 325382 | Штифт |
31 | 0901-12-21 | Корпус |
31 | 0901-12-21-20 | Корпус |
32 | 40 0468-24 | Кольцо |
33 | 1101-12-36-01 | Болт специальный |
34 | 310225 | Шайба |
35 | Проволока КС1 | Проволока КС1 |
36 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
37 | 37 5515-20 | Пробка |
37 | 375515 | Пробка |
Вкладка 16 - Заголовок:
МУФТА УПРУГАЯ
Вкладка 16 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0902-20-1-20СП(SP) | Муфта упругая | |
0902-20-1СБ | Муфта упругая | |
1 | 28 0590-20 | Рым-болт М16.029 ГОСТ 4751-73 |
1 | 280590 | Рым-болт М16.05 ГОСТ 4751-73 |
1 | 313512-15-18-20 | Дроссель |
2 | 0902-20-1 | Корпус |
2 | Кольцо 010-014-25-2-3 | Кольцо 010-014-25-2-3 |
3 | Проволока 1.6-О-С | Проволока 1.6-О-С |
4 | 1600-S-475-65240 | Муфта упругая «Centa»-1600-S-475-65240 |
5 | 700-58-2333 | Кольцо С42 ГОСТ 13940-86 |
6 | 0902-20-7 | Вал |
6 | C36G024DC PO1 | Электромагнит C36G024DC PO1 |
7 | 1106-20-104СБ | Ступица |
8 | 580810 | Кольцо С110 |
9 | Подшипник 18 0310 | Подшипник 18 0310 |
10 | Шайба 10 ОТ | Шайба 10 ОТ |
11 | 28 0230-20 | Болт М10-6gх25 ГОСТ 7796-70 |
11 | 280230 | Болт М10-6gх25 ГОСТ 7796-70 |
12 | 1106-20-5 | Крышка |
12 | 1106-20-5-20 | Крышка |
Вкладка 17 - Заголовок:
ПЕРЕДАЧА БОРТОВАЯ
Вкладка 17 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-19-12-20СП(SP) | Передача бортовая | |
0901-19-12СБ | Передача бортовая | |
1 | 313512-15-18 | Дроссель |
1 | 320350 | Штифт |
2 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
3 | 37 5516-20 | Пробка |
3 | 375516 | Пробка |
4 | 0901-19-7 | Шестерня |
5 | 280345 | Болт M12x1.25-6gx35 |
6 | 0901-19-35 | Ступица |
7 | 0901-19-37 | Корпус |
7 | 0901-19-37-20 | Корпус |
8 | 700-58-2064 | Кольцо С170 ГОСТ 13941-86 |
9 | Подшипник 42219Д1Т | Подшипник 42219Д1Т |
10 | 1101-19-17 | Кольцо упорное |
11 | 581671 | Кольцо С72 |
12 | 1101-19-27 | Крышка |
13 | Кольцо 165-170-36-2-3 | Кольцо 165-170-36-2-3 |
14 | 1101-19-22 | Кольцо упорное |
15 | Подшипник 20007928 | Подшипник 20007928 |
16 | 46-19-278 | Кольцо |
17 | 400207 | Кольцо |
18 | 320450 | Штифт |
19 | 325383 | Штифт |
20 | Кольцо 135-140-36-2-51-1668 | Кольцо 135-140-36-2-51-1668 |
21 | 0901-19-6 | Шестерня |
22 | Манжета 75-100-10 BAUX2DIN3761 | Манжета 75-100-10 BAUX2DIN3761 |
23 | Подшипник 42215КМ | Подшипник 42215КМ |
24 | 1101-19-25 | Крышка |
25 | 28 0376-20 | Болт М12-6gх55 |
25 | 280376 | Болт М12-6gх55 |
26 | Шайба 12 ОТ | Шайба 12 ОТ |
27 | 40 0468-27 | Кольцо |
28 | 0901-19-103-20СП(SP) | Корпус |
28 | 0901-19-103СБ | Корпус |
29 | 28 0230-20 | Болт М10-6gх25 ГОСТ 7796-70 |
29 | 280230 | Болт М10-6gх25 ГОСТ 7796-70 |
30 | Шайба 10 ОТ | Шайба 10 ОТ |
31 | Кольцо 045-050-30-2-51-1668 | Кольцо 045-050-30-2-51-1668 |
32 | 1101-19-26 | Крышка |
32 | 1101-19-26-20 | Крышка |
33 | 1101-19-38 | Крышка |
34 | 580515 | Кольцо С52 |
35 | 0901-19-14 | Сектор зубчатый |
36 | 1101-19-30 | Болт специальный |
36 | 1101-19-30-20 | Болт специальный |
37 | 30 0310-20 | Гайка М20х1.5 |
37 | 300310 | Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70 |
38 | 0901-19-33 | Ступица |
38 | 0901-19-33-20 | Ступица |
39 | 28 0501-20 | Болт М14-6gх50 |
39 | 280501 | Болт М14-6gх50 |
40 | Шайба 14 ОТ | Шайба 14 ОТ |
41 | 40 0468-08 | Кольцо |
42 | 585970 | Кольцо |
43 | 0901-19-105-20СП(SP) | Водило |
43 | 0901-19-105СБ | Водило |
44 | 0901-19-49 | Муфта |
45 | 0901-19-46 | Крышка |
45 | 0901-19-46-20 | Крышка |
46 | 1101-19-21 | Палец |
47 | 280351 | Болт 3М12-6gx40 |
48 | Проволока 1.6-0-С | Проволока 1.6-0-С |
49 | 2501-19-28 | Пята |
50 | 0901-19-47 | Шестерня |
51 | Кольцо 122-130-46-2-51-1668 | Кольцо 122-130-46-2-51-1668 |
52 | 0901-19-42 | Шайба упорная |
53 | Подшипник 20007124 | Подшипник 20007124 |
54 | 700-37-2140 | Пробка |
54 | 700-37-2140-20 | Пробка |
55 | 37 5435-20 | Пробка |
55 | 375435 | Пробка |
56 | Кольцо 010-014-25-2-3 | Кольцо 010-014-25-2-3 |
57 | 0901-19-48 | Шестерня |
58 | Кольцо 016-020-25-2-51-1668 | Кольцо 016-020-25-2-51-1668 |
59 | 280266 | Болт 3М10-6gх35 |
60 | 37 0150-08 | Пробка 4-КГ 1/845 ТУ 23.1.506-91 |
Вкладка 18 - Заголовок:
ПЕРЕДАЧА БОРТОВАЯ, ФРИКЦИОН И ТОРМОЗ
Вкладка 18 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-19-3-20СП(SP) | Передача бортовая фрикцион и тормоз | |
0901-19-3СБ | Передача бортовая фрикцион и тормоз | |
1 | 28 0266-02 | Болт 3M10-6gx160 |
2 | Проволока 1.6-О-С | Проволока 1.6-О-С |
3 | 1101-18-10СБ | Фрикцион бортовой и тормоз остановочный |
4 | 313512-15-17 | Втулка |
4 | Кольцо 016-020-25-2-51-1668 | Кольцо 016-020-25-2-51-1668 |
5 | Кольцо 030-035-30-2-ИРП1314-1 | Кольцо 030-035-30-2-ИРП1314-1 |
6 | Кольцо 380-390-58-2-3 | Кольцо 380-390-58-2-3 |
7 | 0901-19-12-20СП(SP) | Передача бортовая |
7 | 0901-19-12СБ | Передача бортовая |
Характеристики
Ходовая часть Четра Т-9
Вкладка 1 - Заголовок:
БАЛКА
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0912-11-12СБ | Балка | |
1 | 1101-11-38СБ | Виброизолятор |
2 | 0912-11-10-20СП(SP) | Балка |
2 | 0912-11-10СБ | Балка |
3 | 0602-11-102 | Втулка |
4 | 400459 | Кольцо упругое |
5 | 2001-21-67СБ | Манжета |
6 | 1101-11-235 | Кольцо |
6 | 1101-11-235-20 | Кольцо |
7 | 1101-11-14СБ | Манжета |
8 | 580821 | Кольцо С130 ГОСТ 13941-86 |
9 | 580771 | Кольцо С105 |
10 | Подшипник ШСЛ 70 | Подшипник ШСЛ 70 |
11 | Болт M12x1.25-6gx25 | Болт M12x1.25-6gx25 |
12 | Шайба 12 ОТ | Шайба 12 ОТ |
13 | TM2501-11-20СП(SP) | Манжета |
14 | Кольцо 079-085-36-2-51-1668 | Кольцо 079-085-36-2-51-1668 |
Вкладка 2 - Заголовок:
РАМА
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-11-1-01-20СП-20(SP) | Рама | |
0901-11-1-01СБ | Рама | |
0901-11-1-02-20СП-20(SP) | Рама | |
0901-11-1-02СБ | Рама | |
1 | 0901-11-5-01-20СП -20(SP) | Рама с корпусом |
1 | 0901-11-5-01СБ | Рама с корпусом |
1 | 0901-11-5-02-20СП -20(SP) | Рама с корпусом |
1 | 0901-11-5-02СБ | Рама с корпусом |
2 | 0901-11-12-20СП(SP) | Балка |
2 | 0901-11-12СБ | Балка |
2 | 0912-11-12-20СП(SP) | Балка |
2 | 0912-11-12СБ | Балка |
3 | 1101-11-24СБ | Палец |
4 | 0602-11-102-01 | Втулка |
5 | 46-98-2 | Планка |
6 | 28 0521-20 | Болт M16-6gx30 |
6 | 280521 | Болт М16-6gх30 |
7 | Шайба 16 ОТ | Шайба 16 ОТ |
8 | Масленка 1.2кд6хр | Масленка 1.2кд6хр |
8 | Масленка 1.2ц6хр | Масленка 1.2ц6хр |
9 | 1101-11-19-20СП(SP) | Опора |
9 | 1101-11-19СБ | Опора |
10 | 315317 | Шайба |
11 | 28 0724-20 | Болт M20-6gx50 |
11 | 280724 | Болт M20-6gx50 |
Характеристики
Трансмиссия Четра Т-9
Вкладка 1 - Заголовок:
ГУСЕНИЦА
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
ТЖ(TZH) 190-22-000-02 | Гусеница | |
1 | ТЖ(TZH) 190-22-100 -01 | Цепь гусеничная |
2 | ТЖ(TZH) 190-22-203 -04 | Башмак |
3 | ТЖ(TZH) 190-22-003 | Болт |
4 | С203-22-004 | Гайка |
5 | С203-22-004И | Гайка |
Вкладка 2 - Заголовок:
МЕХАНИЗМ НАТЯЖЕНИЯ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-21-42-03-20СБ | Механизм натяжения | |
1101-21-42-03СБ | Механизм натяжения | |
1 | 3501-21-95 | Кольцо штоковое |
2 | 46-21-978 | Манжета |
3 | 400499 | Кольцо упругое |
4 | 700-40-4360 | Шайба |
5 | Кольцо 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 |
6 | 1101-21-66 | Кольцо |
7 | 580670 | Кольцо С70 |
8 | 2001-21-126 | Крышка |
9 | Болт М8-6gх35 | Болт М8-6gх35 |
10 | 1101-21-65СБ | Цилиндр |
11 | 1101-26-614 | Втулка опорная |
12 | 1101-21-45-03СБ | Шток |
13 | 700-32-2177 | Штифт |
14 | Кольцо 16x22 МН 4152-62 | Кольцо 16x22 МН 4152-62 |
15 | 37 5515-20 | Пробка |
15 | 375515 | Пробка |
16 | 500192 | Кольцо СТ 13-5-7.5 ГОСТ 288-72 |
17 | 46-21-756 | Игла |
17 | 46-21-756-20 | Игла |
18 | 46-21-717 | Пробка |
18 | 46-21-717-20 | Пробка |
19 | 46-21-718 | Обойма |
20 | 700-40-260-11 | Прокладка |
21 | 1101-21-136 | Наконечник |
21 | 1101-21-136-20 | Наконечник |
22 | Масленка 1.2Кд6хр | Масленка 1.2Кд6хр |
22 | Масленка 1.2Ц6хр | Масленка 1.2Ц6хр |
Вкладка 3 - Заголовок:
ПЕРЕДАЧА БОРТОВАЯ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0912-19-11-20СБ | Передача бортовая | |
0912-19-11СБ | Передача бортовая | |
1 | 320350 | Штифт |
2 | 0901-19-7 | Шестерня |
3 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
4 | 37 5516-20 | Пробка |
4 | 375516 | Пробка |
5 | 280345 | Болт M12x1.25-6gx35 |
6 | 0912-19-1 | Корпус |
6 | 0912-19-1-20 | Корпус |
7 | Подшипник 42219Д1Т | Подшипник 42219Д1Т |
8 | 0901-19-35 | Ступица |
9 | 1101-19-17 | Кольцо упорное |
10 | 700-58-2064 | Кольцо С170 ГОСТ 13941-86 |
11 | 581671 | Кольцо С72 |
12 | 0901-19-27 | Крышка |
13 | Кольцо 165-170-36-2-51-1668 | Кольцо 165-170-36-2-51-1668 |
14 | 325383 | Штифт |
15 | Кольцо 045-050-30-2-51-1668 | Кольцо 045-050-30-2-51-1668 |
16 | Кольцо 135-140-36-2-51-1668 | Кольцо 135-140-36-2-51-1668 |
17 | 1101-19-25 | Крышка |
18 | Манжета 75-100-10 BAUX2 DIN3761 (Art.-№525285) | Манжета 75-100-10 BAUX2 DIN3761 (Art.-№525285) |
19 | Подшипник 42215КМ | Подшипник 42215КМ |
20 | 0901-19-6 | Шестерня |
21 | 28 0376-20 | Болт М12-6gх55 |
21 | 280376 | Болт М12-6gх55 |
22 | Шайба 12 ОТ | Шайба 12 ОТ |
23 | 40 0468-27 | Кольцо |
23 | Подшипник 2007928 | Подшипник 2007928 |
24 | 0912-19-100-20СБ | Корпус |
24 | 0912-19-100СБ | Корпус |
25 | 28 0230-20 | Болт М10-6gх25 ГОСТ 7796-70 |
25 | 280230 | Болт М10-6gх25 ГОСТ 7796-70 |
26 | Шайба 10 ОТ | Шайба 10 ОТ |
27 | 0901-19-26 | Крышка |
27 | 0901-19-26-20 | Крышка |
28 | 1101-19-38 | Крышка |
29 | 580515 | Кольцо С52 |
30 | 320450 | Штифт |
31 | 400207 | Кольцо |
32 | 46-19-278 | Кольцо |
33 | 1101-19-22 | Кольцо упорное |
34 | Подшипник 2007928 | Подшипник 2007928 |
35 | 0901-19-14 | Сектор зубчатый |
36 | 1101-19-30 | Болт специальный |
36 | 1101-19-30-20 | Болт специальный |
37 | 30 0310-20 | Гайка М20х1.5 |
37 | 300310 | Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70 |
38 | 0901-19-33 | Ступица |
38 | 0901-19-33-20 | Ступица |
39 | 28 0501-20 | Болт М14-6gх50 |
39 | 280501 | Болт М14-6gх50 |
40 | Шайба 14 ОТ | Шайба 14 ОТ |
41 | 40 0468-08 | Кольцо |
42 | 0901-19-105-20СП(SP) | Водило |
42 | 0901-19-105СБ | Водило |
43 | 582970 | Кольцо |
43 | Подшипник 2007124 | Подшипник 2007124 |
44 | 0901-19-49 | Муфта |
45 | 0901-19-46 | Крышка |
45 | 0901-19-46-20 | Крышка |
46 | 1101-19-21 | Палец |
47 | 280351 | Болт 3М12-6gx40 |
48 | Проволока 1.6-0-С | Проволока 1.6-0-С |
49 | 2501-19-28 | Пята |
50 | 0901-19-47 | Шестерня |
51 | Кольцо 122-130-46-2-51-1668 | Кольцо 122-130-46-2-51-1668 |
52 | 0901-19-42 | Шайба упорная |
53 | Подшипник 2007124 | Подшипник 2007124 |
54 | 700-37-2140 | Пробка |
54 | 700-37-2140-20 | Пробка |
55 | 37 5435-20 | Пробка |
55 | 375435 | Пробка |
56 | Кольцо 010-014-25-2-3 | Кольцо 010-014-25-2-3 |
57 | 0901-19-48 | Шестерня |
58 | Кольцо 016-020-25-2-51-1668 | Кольцо 016-020-25-2-51-1668 |
59 | 280266 | Болт 3М10-6gх35 |
60 | 37 0150-08 | Пробка 4-КГ 1/845 ТУ 23.1.506-91 |
Вкладка 4 - Заголовок:
ПЕРЕДАЧА БОРТОВАЯ, ФРИКЦИОН И ТОРМОЗ
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0912-19-2-20СП(SP) | Передача бортовая. фрикцион и тормоз | |
0912-19-2СБ | Передача бортовая фрикцион и тормоз | |
1 | 28 0266-02 | Болт 3M10-6gx160 |
2 | Проволока 1.6-0-С | Проволока 1.6-0-С |
3 | 1101-18-10СБ | Фрикцион бортовой и тормоз остановочный |
4 | Кольцо 380-390-58-2-3 | Кольцо 380-390-58-2-3 |
5 | Кольцо 030-035-30-2-ИРП 1314-1 | Кольцо 030-035-30-2-ИРП 1314-1 |
6 | Кольцо 016-020-25-2-51-1668 | Кольцо 016-020-25-2-51-1668 |
7 | 0912-19-11-20CП(SP) | Передача бортовая |
7 | 0912-19-11СБ | Передача бортовая |
Вкладка 5 - Заголовок:
СИСТЕМА ХОДОВАЯ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0912-21-1СБ | Система ходовая | |
1 | ГЖ190-22-000-02 | Гусеница |
2 | 0912-21-13-20СБ | Тележка |
2 | 0912-21-13СБ | Тележка |
3 | 0912-21-50 | Кожух |
3 | 0912-21-50-20 | Кожух |
4 | 7879-4201-04 | Пробка |
5 | 700-31-2209 | Шайба ГОСТ 11371-78 |
5 | 700-31-2209-20 | Шайба ГОСТ 11371-78 |
6 | 28 0520-20 | Болт М16х1.5-6gх30 ГОСТ 7796-70 |
6 | 280520 | Болт М16х1.5-6gх30.109.40Х.019 ГОСТ 7796-70 |
7 | 0912-21-18-01-20СБ | Шарнир |
7 | 0912-21-18-01СБ | Шарнир |
7 | 0912-21-18-20СБ | Шарнир |
7 | 0912-21-18СБ | Шарнир |
8 | 31 5355-20 | Шайба |
8 | 315355 | Шайба |
9 | 28 0840-20 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 |
9 | 280840 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 |
10 | 0912-21-12-20СБ | Тележка |
10 | 0912-21-12СБ | Тележка |
11 | 1101-21-60 | Ось |
12 | Масленка 1.2Кд6хр | Масленка 1.2Кд6хр |
12 | Масленка 1.2Ц6 | Масленка 1.2Ц6 |
Вкладка 6 - Заголовок:
УСТАНОВКА ТРАНСМИССИИ
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-16-1-01-20СП(SP) | Установка трансмиссии | |
0901-16-1-01СБ | Установка трансмиссии | |
1 | Вал карданный 1101-49-1-03 | Вал карданный 1101-49-1-03 |
2 | 28 0150-20 | Болт М8-6gх55 |
2 | 280150 | Болт М8-6gх55 |
3 | Шайба 8 Т | Шайба 8 Т |
4 | 1101-16-102СБ | Фланец |
5 | Кольцо 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 |
6 | 1101-14-2-01-20СП -20(SP) | Гидротрансформатор с редуктором привода насосов |
6 | 1101-14-2-01СБ | Гидротрансформатор с редуктором привода насосов |
7 | 404-26-213-24-20СП -20(SP) | Рукав |
7 | 404-26-213-24СБ | Рукав |
8 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
9 | 5001-26-78 | Штуцер ввертной |
9 | 5001-26-78-20 | Штуцер ввертной |
10 | Кольцо 018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 |
11 | Болт М12-6gх35 | Болт М12-6gх35 |
12 | Шайба 12 ОТ | Шайба 12 ОТ |
13 | 0901-16-15 | Крышка |
13 | 0901-16-15-20 | Крышка |
14 | 45 0342-20 | Прокладка |
14 | 450342 | Прокладка |
15 | 28 0383-01 | Болт М12-6gх85 |
15 | 28 0383-01-20 | Болт М12-6gх85 |
16 | Шайба 16 ОТ | Шайба 16 ОТ |
17 | 28 0551-20 | Болт M16-6gx50 |
17 | 280551 | Болт M16-6gx50 |
18 | 1101-16-113СБ | Торсион |
19 | 1101-19-38 | Крышка |
20 | Кольцо 045-050-30-2-51-1668 | Кольцо 045-050-30-2-51-1668 |
21 | 580515 | Кольцо С52 |
22 | 1101-16-113-03СБ | Торсион |
23 | 0912-19-2СБ | Передача бортовая фрикцион и тормоз |
23 | 0912-19-3-20СП(SP) | Передача бортовая фрикцион и тормоз |
24 | 325520 | Штифт |
25 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
26 | 40 0468-42 | Кольцо |
27 | 28 0507-02 | Болт M14x1.5-6gx65 |
27 | 28 0507-02-20 | Болт M14x1.5-6gx65 |
28 | Шайба 14 ОТ | Шайба 14 ОТ |
29 | 28 0507-01 | Болт M14x1.5-6gx45 |
29 | 28 0507-01-20 | Болт M14x1.5-6gx45 |
30 | 0901-12-14-20СП(SP) | Блок трансмиссии |
30 | 0901-12-14СБ | Блок трансмиссии |
31 | 46-26-355-22-20СП -20(SP) | Рукав высокого давления |
31 | 46-26-355-22СБ | Рукав высокого давления |
32 | 1101-15-22-20СП(SP) | Система диагностики |
32 | 1101-15-22СБ | Система диагностики |
33 | 0901-15-4-20СП(SP) | Клапан |
33 | 0901-15-4СБ | Клапан |
34 | Кольцо 026-032-36-2-51-1668 | Кольцо 026-032-36-2-51-1668 |
35 | Кольцо 034-040-36-2-51-1668 | Кольцо 034-040-36-2-51-1668 |
36 | Кольцо 069-075-36-2-51-1668 | Кольцо 069-075-36-2-51-1668 |
37 | Кольцо 042-050-46-2-51-1668 | Кольцо 042-050-46-2-51-1668 |
38 | 325382 | Штифт |
39 | 1101-15-10-20СП(SP) | Фильтр |
39 | 1101-15-10СБ | Фильтр |
40 | Кольцо 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 |
41 | 28 0551-02 | Болт M16-6gx75 |
41 | 28 0551-02-20 | Болт M16-6gx75 |
42 | 313512-15-1-20СП(SP) | Блок управления |
42 | 313512-15-1СБ | Блок управления |
43 | Кольцо 022-026-25-2-51-1668 | Кольцо 022-026-25-2-51-1668 |
44 | Кольцо 030-035-30-2-ИРП-1314-1 | Кольцо 030-035-30-2-ИРП-1314-1 |
45 | 28 0366-20 | Болт М12-6gх75 |
45 | 280366 | Болт М12-6gх75 |
46 | Болт М12-6gх30 | Болт М12-6gх30 |
47 | 28 0507-03 | Болт M14x1.5-6gx80 |
47 | 28 0507-03-20 | Болт M14x1.5-6gx80 |
48 | 0901-16-15-20СП(SP) | Горловина |
48 | 0901-16-15СБ | Горловина |
49 | 45 0310-20 | Прокладка |
49 | 450310 | Прокладка |
50 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 |
50 | 310210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 |
51 | 28 0379-20 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 |
51 | 280379 | Болт 3М12-6gх65 |
52 | 46-14-141-20СП(SP) | Сапун |
52 | 46-14-141СБ | Сапун |
53 | 1101-16-43 | Болт специальный |
53 | 1101-16-43-20 | Болт специальный |
54 | 4599651314 | Гайка М16х1.5 |
Вкладка 7 - Заголовок:
УСТАНОВКА ТРАНСМИССИИ
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 1101-16-100-20СП(SP) | Трубопровод |
1 | 1101-16-100СБ | Трубопровод |
2 | Кольцо 075-081-36-2-ИРП1314-1 | Кольцо 075-081-36-2-ИРП1314-1 |
3 | Болт M12-6gx25 | Болт M12-6gx25 |
4 | Шайба 12 ОТ | Шайба 12 ОТ |
5 | 461602 | Рукав |
6 | Хомут стяжной червячный 1070-У-02 ПО4.435.002ТУ | Хомут стяжной червячный 1070-У-02 ПО4.435.002ТУ |
7 | Болт M10-6gx20 | Болт M10-6gx20 |
8 | Шайба 10 ОТ | Шайба 10 ОТ |
9 | 28 0150-20 | Болт М8-6gх55 |
9 | 280150 | Болт М8-6gх55 |
10 | Шайба 8Т | Шайба 8Т |
11 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
11 | 310150 | Шайба 8 ГОСТ 11371-78 |
12 | 1101-16-3 | Бугель |
12 | 1101-16-3-20 | Бугель |
13 | 1101-16-101-20СП(SP) | Опора |
13 | 1101-16-101СБ | Опора |
14 | Болт M12-6gx30 | Болт M12-6gx30 |
15 | 2501-26-83 | Фланец |
15 | 2501-26-83-20 | Фланец |
16 | 1101-16-5 | Труба |
16 | 1101-16-5-20 | Труба |
17 | 28 1391-20 | Болт M12-6gx110 |
17 | 281391 | Болт 3М 12-6х110 ГОСТ 7796-70 |
18 | Кольцо 060-070-58-2-51-1668 | Кольцо 060-070-58-2-51-1668 |
19 | 1101-16-2 | Фланец |
19 | 1101-16-2-20 | Фланец |
20 | 1101-16-103-20СП(SP) | Заборник |
20 | 1101-16-103СБ | Заборник |
21 | 3501-16-102-05СБ | Линейка |
22 | 700-40-6575 | Прокладка |
23 | 2501-15-124-20СП(SP) | Пробка |
23 | 2501-15-124СБ | Пробка |
24 | Насос НШ 100А-3 | Насос НШ 100А-3 |
24 | Насос НШ 100А-3Т | Насос НШ 100А-3Т |
25 | 1101-16-115-20СП(SP) | Кожух |
25 | 1101-16-115СБ | Кожух |
26 | 28 0500-20 | Болт 3М14х1.5-6gх35 |
26 | 280500 | Болт 3М14х1.5-6gx35 |
27 | Шайба 14 ОТ | Шайба 14 ОТ |
28 | 1101-16-104-20СП(SP) | Труба |
28 | 1101-16-104СБ | Труба |
29 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
30 | Кольцо 039-045-36-2-51-1668 | Кольцо 039-045-36-2-51-1668 |
31 | 400-10-8 | Планка |
31 | 400-10-8-20 | Планка |
32 | 2501-15-103 | Муфта |
33 | 580307 | Кольцо С34 ГОСТ 13940-86 |
34 | 37 5969-20 | Пробка |
34 | 375969 | Пробка |
35 | Кольцо 040-045-30-2-3 | Кольцо 040-045-30-2-3 |
36 | 1101-16-112-20СП(SP) | Клапан |
36 | 1101-16-112СБ | Клапан |
37 | 1101-16-42 | Планка |
37 | 1101-16-42-20 | Планка |
38 | 28 0551-02 | Болт M16-6gx75 |
38 | 28 0551-02-20 | Болт M16-6gx75 |
39 | Шайба 16 ОТ | Шайба 16 ОТ |
40 | 1101-16-41 | Муфта |
41 | 580405 | Кольцо С40 |
Вкладка 8 - Заголовок:
УСТАНОВКА ТРАНСМИССИИ
Вкладка 8 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 1101-16-100-20СП(SP) | Трубопровод |
1 | 1101-16-100СБ | Трубопровод |
2 | Кольцо 075-081-36-2-ИРП1314-1 | Кольцо 075-081-36-2-ИРП1314-1 |
3 | Болт M12-6gx25 | Болт M12-6gx25 |
4 | Шайба 12 ОТ | Шайба 12 ОТ |
5 | 461602 | Рукав |
6 | Хомут стяжной червячный 1070-У-02 ПО4.435.002ТУ | Хомут стяжной червячный 1070-У-02 ПО4.435.002ТУ |
7 | Болт M10-6gx20 | Болт M10-6gx20 |
8 | Шайба 10 ОТ | Шайба 10 ОТ |
9 | 28 0150-20 | Болт М8-6gх55 |
9 | 280150 | Болт М8-6gх55 |
10 | Шайба 8Т | Шайба 8Т |
11 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
11 | 310150 | Шайба 8 ГОСТ 11371-78 |
12 | 1101-16-3 | Бугель |
12 | 1101-16-3-20 | Бугель |
13 | 1101-16-101-20СП(SP) | Опора |
13 | 1101-16-101СБ | Опора |
14 | Болт M12-6gx30 | Болт M12-6gx30 |
15 | 2501-26-83 | Фланец |
15 | 2501-26-83-20 | Фланец |
16 | 1101-16-5 | Труба |
16 | 1101-16-5-20 | Труба |
17 | 28 1391-20 | Болт M12-6gx110 |
17 | 281391 | Болт 3М 12-6х110 ГОСТ 7796-70 |
18 | Кольцо 060-070-58-2-51-1668 | Кольцо 060-070-58-2-51-1668 |
19 | 1101-16-2 | Фланец |
19 | 1101-16-2-20 | Фланец |
20 | 1101-16-103-20СП(SP) | Заборник |
20 | 1101-16-103СБ | Заборник |
21 | 3501-16-102-05СБ | Линейка |
22 | 700-40-6575 | Прокладка |
23 | 2501-15-124-20СП(SP) | Пробка |
23 | 2501-15-124СБ | Пробка |
24 | Насос НШ 100А-3 | Насос НШ 100А-3 |
24 | Насос НШ 100А-3Т | Насос НШ 100А-3Т |
25 | 1101-16-115-20СП(SP) | Кожух |
25 | 1101-16-115СБ | Кожух |
26 | 28 0500-20 | Болт 3М14х1.5-6gх35 |
26 | 280500 | Болт 3М14х1.5-6gx35 |
27 | Шайба 14 ОТ | Шайба 14 ОТ |
28 | 1101-16-104-20СП(SP) | Труба |
28 | 1101-16-104СБ | Труба |
29 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
30 | Кольцо 039-045-36-2-51-1668 | Кольцо 039-045-36-2-51-1668 |
31 | 400-10-8 | Планка |
31 | 400-10-8-20 | Планка |
32 | 2501-15-103 | Муфта |
33 | 580307 | Кольцо С34 ГОСТ 13940-86 |
34 | 37 5969-20 | Пробка |
34 | 375969 | Пробка |
35 | Кольцо 040-045-30-2-3 | Кольцо 040-045-30-2-3 |
36 | 1101-16-112-20СП(SP) | Клапан |
36 | 1101-16-112СБ | Клапан |
37 | 1101-16-42 | Планка |
37 | 1101-16-42-20 | Планка |
38 | 28 0551-02 | Болт M16-6gx75 |
38 | 28 0551-02-20 | Болт M16-6gx75 |
39 | Шайба 16 ОТ | Шайба 16 ОТ |
40 | 1101-16-41 | Муфта |
41 | 580405 | Кольцо С40 |
Вкладка 9 - Заголовок:
ШАРНИР
Вкладка 9 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0912-21-18-01-20СБ | Шарнир | |
0912-21-18-01СБ | Шарнир | |
1 | 0912-21-19СБ | Корпус |
2 | 0912-21-150-01 | Ось |
3 | 37 5515-20 | Пробка |
3 | 375515 | Пробка |
4 | 700-40-260-11 | Прокладка |
5 | Болт М12x1.25-6gx40 | Болт М12x1.25-6gx40 |
6 | Шайба 12 ОТ | Шайба 12 ОТ |
7 | 28 0351-20 | Болт 3М12-6gx40 |
7 | 280351 | Болт 3М12-6gx40 |
8 | 0901-21-152 | Крышка |
8 | 0901-21-152-20 | Крышка |
9 | Кольцо 150-155-36-2-51-1668 | Кольцо 150-155-36-2-51-1668 |
10 | 0901-21-157 | Фланец |
11 | 0901-21-156 | Кольцо |
12 | 0901-21-155 | Вкладыш |
13 | 400453 | Кольцо упругое |
14 | 1501-21-158 | Кольцо уплотнительное |
15 | 0901-21-153 | Корпус уплотнения |
16 | Проволока КС-1.6 | Проволока КС-1.6 |
Характеристики
Система охлаждения Четра Т-9
Вкладка 1 - Заголовок:
СИСТЕМА ОХЛАЖДЕНИЯ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0902-60-2-20СБ | Система охлаждения | |
0902-60-2-20СБ | Система охлаждения | |
0902-60-2СБ | Система охлаждения | |
1 | Шайба 10 ОТ | Шайба 10 ОТ |
2 | Болт М10-6gх30 | Болт М10-6gх30 |
2 | Болт М10-6gх30 | Болт М10-6gх30 |
3 | 46-11-476-01 | Шайба |
3 | 46-11-476-01-20 | Шайба |
4 | 0902-60-12 | Щиток |
5 | Шайба 12 ОТ | Шайба 12 ОТ |
6 | 28 0320-20 | Болт М12х1.25-6gх20 ГОСТ 7796-70 |
6 | 280320 | Болт М12х1.25-6gх20 ГОСТ 7795-70 |
7 | Блок радиаторов БР 09.1301.000-2 | Блок радиаторов БР 09.1301.000-2 |
8 | 0902-60-12-01 | Щиток |
8 | 0902-60-12-01-20 | Щиток |
9 | 46-60-366-20СП(SP) | Хомут |
9 | 46-60-366СБ | Хомут |
10 | Болт М10-6gх70 | Болт М10-6gх70 |
11 | Гайка М10 | Гайка М10 |
12 | 45 0224-20 | Прокладка |
12 | 450224 | Прокладка |
13 | 1102-60-138-01-20СП-20(SP) | Патрубок |
13 | 1102-60-138-01СБ | Патрубок |
14 | 1102-60-137-20СП(SP) | Патрубок |
14 | 1102-60-137СБ | Патрубок |
15 | 2501-26-83 | Фланец |
15 | 2501-26-83-20 | Фланец |
16 | 440038 | Кольцо защитное |
17 | Кольцо 045-050-30-2ФСИ-80М | Кольцо 045-050-30-2ФСИ-80М |
18 | 1102-60-140-01-20СП-20(SP) | Рукав |
18 | 1102-60-140-01СБ | Рукав |
19 | 2501-98-551 | Бугель |
19 | 2501-98-551-20 | Бугель |
20 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 |
20 | 280250 | Болт М10-6gх40 ГОСТ 7796-70 |
21 | 0902-60-102-20СП(SP) | Патрубок |
21 | 0902-60-102СБ | Патрубок |
22 | 45 0292-20 | Прокладка |
22 | 450292 | Прокладка |
23 | 403-60-187-20СБ | Хомут |
23 | 403-60-187СБ | Хомут |
24 | 46 1401-23 | Рукав |
24 | 46 1401-23-20 | Рукав |
25 | 1102-60-131-20СП(SP) | Трубопровод |
25 | 1102-60-131СБ | Трубопровод |
26 | 1102-60-136-20СП(SP) | Патрубок |
26 | 1102-60-136СБ | Патрубок |
27 | 0901-16-10-20СБ | Теплообменник |
27 | 0901-16-10СБ | Теплообменник |
28 | 0902-60-16 | Щиток |
28 | 0902-60-16-20 | Щиток |
29 | 461602 | Рукав |
30 | 1102-60-135-01-20СП -20(SP) | Патрубок |
30 | 1102-60-135-01СБ | Патрубок |
31 | 28 0361-20 | Болт М12х1.25-6gх45 |
31 | 280361 | Болт М12х1.25-6gх45 |
32 | Болт М12х1.25-6gх40 | Болт М12х1.25-6gх40 |
32 | Болт М12х1.25-6gх40 | Болт М12х1.25-6gх40 |
33 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 |
33 | 310210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 |
34 | 46 1401-09 | Рукав |
34 | 46 1401-09-20 | Рукав |
35 | 0902-60-16-01 | Щиток |
35 | 0902-60-16-01-20 | Щиток |
36 | 0902-60-12-20 | Щиток |
Вкладка 2 - Заголовок:
СИСТЕМА ОХЛАЖДЕНИЯ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | Проволока 1.6-0-С | Проволока 1.6-0-С |
2 | Проволока КС 1.6 | Проволока КС 1.6 |
3 | 28 0561-20 | Болт 3M16x1.5-6gx70 |
3 | 280561 | Болт 3M16x1.5-6gx70 |
4 | 2002-60-30 | Втулка |
5 | 2002-60-30-20 | Втулка |
5 | 2501-25-37СБ | Амортизатор |
6 | 2001-60-96 | Амортизатор |
7 | 2002-60-29 | Плита |
7 | 2002-60-29-20 | Плита |
8 | 46-11-476-01 | Шайба |
8 | 46-11-476-01-20 | Шайба |
9 | Болт M10-6gx30 | Болт M10-6gx30 |
10 | Шайба 10 ОТ | Шайба 10 ОТ |
11 | 46-23-133 | Рукоятка |
12 | 1101-60-104СБ | Жалюзи |
13 | 0902-60-107-20СБ | Щит |
13 | 0902-60-107CП | Щит |
14 | 0902-60-108-20СБ | Кожух |
14 | 0902-60-108CП | Кожух |
15 | 30 0220-20 | Гайка М12х1.25-6Н.04.029 ГОСТ 15522-70 |
15 | 300220 | Гайка М12х1.25-6Н.04.019 ГОСТ 15522-70 |
16 | 0902-60-106-20СБ | Кронштейн |
16 | 0902-60-106CП | Кронштейн |
17 | Болт M12x1.25-6gx35 | Болт M12x1.25-6gx35 |
17 | Болт M12x1.25-6gx35 | Болт M12x1.25-6gx35 |
18 | 2002-60-82-20 | Угольник концевой |
18 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 |
18 | 310210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 |
19 | 0902-60-105-20СБ | Втулка |
19 | 0902-60-105СБ | Втулка |
20 | Гайка М16х1.5 | Гайка М16х1.5 |
21 | 2001-25-27 | Стержень |
21 | 2001-25-27-20 | Стержень |
22 | 2001-60-103-20СП(SP) | Втулка |
22 | 2001-60-103СБ | Втулка |
23 | 2501-25-108 | Втулка |
23 | 2501-25-108-20 | Втулка |
24 | 470570 | Ось 66-19х75.40Х.2. 28...35Ц9хр ГОСТ 9650-80 |
25 | 400093 | Втулка |
26 | 31 0270-20 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 |
26 | 310270 | Шайба 16 ГОСТ 11371-78 |
27 | Шплинт 4x40 | Шплинт 4x40 |
28 | 2002-60-82 | Угольник концевой |
29 | Шланговый хомут DIN 3017-AS30-45/12C7-W2 | Шланговый хомут DIN 3017-AS30-45/12C7-W2 |
30 | 46 0901-08 | Рукав |
30 | 46 0901-08-20 | Рукав |
31 | 2001-80-4 | Пломба свинцовая |
32 | 403-60-187-20СБ | Хомут |
32 | 403-60-187СБ | Хомут |
33 | 46 1602-02 | Рукав |
34 | 311506-60-102-20CП | Патрубок |
34 | 311506-60-102СБ | Патрубок |
35 | 45 0314-20 | Прокладка |
35 | 450314 | Прокладка |
36 | 28 2388-20 | Болт М12х1.25-6gх95 |
36 | 282388 | Болт М12х1.25-6gх95 |
37 | Шайба 12 ОТ | Шайба 12 ОТ |
38 | 28 0345-20 | Болт M12x1.25-6gx35 |
38 | 280345 | Болт M12x1.25-6gx35 |
39 | Кольцо 032-038-36-2ФСИ-80М | Кольцо 032-038-36-2ФСИ-80М |
Характеристики
Двигатель Четра Т-9
Вкладка 1 - Заголовок:
УСТАНОВКА ДВИГАТЕЛЯ ЯМЗ - 236
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0902-01-1-01-20СП-20(SP) | Установка двигателя ЯМЗ- 236 | |
0902-01-1-01СБ | Установка двигателя ЯМЗ-236 | |
1 | 4573826184 | Датчик аварийного давления масла ММ111В |
1 | 4573826185 | Датчик аварийного давления масла ММ111В-Э |
1 | ММ111В | Датчик аварийного давления масла ММ111В-Т |
2 | 2002-01-7-20 | Переходник |
2 | 37263 | Переходник |
3 | 2002-01-104-20СП -20(SP) | Крыльчатка вентилятора толкающая |
3 | 2002-01-104СБ | Крыльчатка вентилятора толкающая |
4 | Двигатель ЯМЗ-236 НБ-2 | Двигатель ЯМЗ-236 НБ-2 |
5 | 0902-01-101-20СП(SP) | Опора передняя |
5 | 0902-01-101СБ | Опора передняя |
Вкладка 2 - Заголовок:
УСТАНОВКА ДВИГАТЕЛЯ$ENGINE MOUNTING
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | Проволока 1.6-О-С | Проволока 1.6-О-С |
2 | 28 0516-20 | Болт 3M14-6gx40 |
2 | 280516 | Болт 3M14-6gx40 |
3 | 31 5220-20 | Шайба |
3 | 315220 | Шайба |
4 | 0602-24-86 | Проставка |
4 | 0602-24-86-20 | Проставка |
5 | 0602-24-88 | Кольцо |
5 | 0602-24-88-20 | Кольцо |
6 | 28 0575-20 | Болт М16х1.5-6gх120 ГОСТ 7795-70 |
6 | 280575 | Болт М16х1.5-6gх120 ГОСТ 7795-70 |
7 | Шайба 16 ОТ | Шайба 16 ОТ |
8 | 0602-01-29 | Шайба специальная |
8 | 0602-01-29-20 | Шайба специальная |
9 | 400449 | Амортизатор |
10 | 2002-01-102-20СП(SP) | Опора задняя |
10 | 2002-01-102СБ | Опора задняя |
11 | 0602-24-49 | Втулка |
11 | 0602-24-49-20 | Втулка |
12 | 0602-24-48 | Прижим |
12 | 0602-24-48-20 | Прижим |
13 | 0602-24-90-01 | Палец |
13 | 0602-24-90-01-20 | Палец |
14 | Кольцо 24x30 МН 4152-62 | Кольцо 24x30 МН 4152-62 |
15 | Кран шаровой 0.63/15 | Кран шаровой 0.63/15 |
16 | 1102-01-7 | Заглушка |
16 | 1102-01-7-20 | Заглушка |
17 | 1102-01-4 | Пластина стопорная |
18 | 28 0240-20 | Болт 3M10-6gx30 |
18 | 280240 | Болт 3M10-6gx30 |
19 | 28 0359-01 | Болт 3М12-6gх35 ГОСТ 7796-70 |
19 | 28 0359-01-20 | Болт 3M12-6gx35 |
20 | Шайба 12 ОТ | Шайба 12 ОТ |
21 | 0902-20-10-20СП(SP) | Корпус муфты |
21 | 0902-20-10СБ | Корпус муфты |
22 | 0902-20-100-20СП(SP) | Муфта упругая |
22 | 0902-20-100CБ | Муфта упругая |
23 | 4573825054 | Датчик ТМ100-В |
23 | 4573825055 | Датчик ТМ100-ВТ |
23 | 4573825089 | Датчик ТМ100-ВЭ |
24 | 45 7382 5164-05 | Датчик сигнализатора температуры ТМ111-01 |
25 | 4573826081 | Датчик ММ355 |
25 | 4573826082 | Датчик ММ355-Э |
25 | 4573826083 | Датчик ММ355-Т |
26 | 2002-01-7-20 | Переходник |
26 | 37263 | Переходник |
27 | 219795 | Планка |
27 | 2501-10-10-20 | Планка |
28 | 58 0510-20 | Кольцо С50 Ц9хр |
28 | 580510 | Кольцо С50 |
Вкладка 3 - Заголовок:
УСТАНОВКА СИСТЕМ ВОЗДУХООЧИСТКИ И ВЫПУСКА
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0902-05-2СБ | Установка систем воздухоочистки и выпуска | |
1 | Компенсатор СК-524.000.00СБ | Компенсатор СК-524.000.00 СБ |
2 | Компенсатор ЕАЛР302666.010СБ | Компенсатор ЕАЛР302666.010СБ |
3 | 0902-05-16-20СП (SP) | Воздуховод |
3 | 0902-05-16СБ | Воздуховод |
4 | 0902-05-25-20СП(SP) | Глушитель |
4 | 0902-05-25СБ | Глушитель |
5 | 1102-05-31-20СП(SP) | Хомут |
5 | 1102-05-31СБ | Хомут |
6 | 1106-05-34-02-20СП -20(SP) | Труба |
6 | 1106-05-34-02СБ | Труба |
7 | 0902-05-28-20СП(SP) | Труба выпускная |
7 | 0902-05-28СБ | Труба выпускная |
8 | 28 5230-20 | Болт |
8 | 285230 | Болт |
9 | 1102-05-37-20СП(SP) | Крышка с хомутом |
9 | 1102-05-37СБ | Крышка с хомутом |
10 | 404-05-27-20СП(SP) | Воздухозаборник |
10 | 404-05-27СБ | Воздухозаборник |
11 | 1106-05-18-02-20СП -20(SP) | Воздухоочиститель циклонный |
11 | 1106-05-18-02СБ | Воздухоочиститель циклонный |
12 | Шланговый хомут DIN3017-АS30-45/12С7-W2 | Шланговый хомут DIN3017-АS30-45/12С7-W2 |
13 | 46 1201-02 | Рукав |
13 | 46 1201-02-20 | Рукав |
14 | 2501-05-108-20СП -20SP) | Хомут |
14 | 2501-05-108СБ | Хомут |
15 | 4535370308 | Шланг угловой 5320-1109375 |
16 | 46 1801-01 | Рукав |
16 | 46 1801-01-20 | Рукав |
17 | Шланговый хомут DIN3017-АS80-100/12С7-W2 | Шланговый хомут DIN3017-АS80-100/12С7-W2 |
18 | 37 5430-20 | Пробка |
18 | 375430 | Пробка |
19 | Кольцо 14x20 МН 4152-62 | Кольцо 14x20 МН 4152-62 |
20 | 0902-05-15-20СП(SP) | Воздуховод |
20 | 0902-05-15СБ | Воздуховод |
21 | 0902-05-26-20СП(SP) | Газовод |
21 | 0902-05-26СБ | Газовод |
22 | 46 1901-14 | Рукав |
22 | 46 1901-14-20 | Рукав |
23 | 46 1901-04 | Рукав |
23 | 46 1901-04-20 | Рукав |
24 | 46-47-189-03-20СП -20(SP) | Хомут |
24 | 46-47-189-03СБ | Хомут |
Вкладка 4 - Заголовок:
УСТАНОВКА СИСТЕМ ВОЗДУХООЧИСТКИ И ВЫПУСКА
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 850.1118260 | Прокладка патрубка выпускного |
2 | 31 0170-20 | Шайба 10.01.10.0221 ГОСТ 11 371-78 |
2 | 310170 | Шайба 10 ГОСТ 11371-78 |
3 | Шайба 10 | Шайба 10 |
4 | Гайка М10 | Гайка М10 |
5 | 1502-05-30-01-20СП -20(SP) | Газовод |
5 | 1502-05-30-01СБ | Газовод |
6 | 4,56623E+11 | Фильтр воздушный ФВ722.1109510 |
6 | 4,56623E+11 | Фильтр воздушный ФВ722.1109510 |
8 | 1106-05-26-20СП(SP) | Хомут |
8 | 1106-05-26СБ | Хомут |
9 | 28 5230-20 | Болт |
9 | 285230 | Болт |
10 | 1102-05-31-01-20СП -20(SP) | Хомут |
10 | 1102-05-31-01СБ | Хомут |
11 | 400228 | Сильфон |
12 | 2501-05-108 -20СП(SP) | Хомут |
12 | 2501-05-108СБ | Хомут |
13 | Болт M12x1.25-6gx35 | Болт M12x1.25-6gx35 |
14 | Гайка М12х1.25 | Гайка М12х1.25 |
15 | Шайба 12 ОТ | Шайба 12 ОТ |
16 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 |
16 | 310210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 |
17 | 0902-05-14-20СП(SP) | Воздуховод |
17 | 0902-05-14СБ | Воздуховод |
18 | 46-47-189-03-20СП -20(SP) | Хомут |
18 | 46-47-189-03СБ | Хомут |
19 | 46 1901-04 | Рукав |
19 | 46 1901-04-20 | Рукав |
20 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
20 | 310150 | Шайба 8 ГОСТ 11371-78 |
21 | Шайба 8Т | Шайба 8Т |
22 | Болт M8-6gx70 | Болт M8-6gx70 |
23 | 0902-05-17-20СП(SP) | Фланец нижний |
23 | 0902-05-17СБ | Фланец нижний |
24 | Кольцо 108-115-46-2-3 | Кольцо 108-115-46-2-3 |
25 | Заслонка аварийного останова с приводом 8401.1030232 | Заслонка аварийного останова с приводом 8401.1030232 |
26 | Кольцо 14x20 МН 4152-62 | Кольцо 14x20 МН 4152-62 |
27 | Датчик сигнализатора засоренности воздушного фильтра 13.3839.600 | Датчик сигнализатора засоренности воздушного фильтра 13.3839.600 |
28 | 404-05-92 | Колпачок защитный |
29 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 |
29 | 310230 | Шайба 12.01.10.019 ГОСТ 6958-78 |
30 | 0602-05-46K | Клапан |
31 | 0602-05-45K | Корпус |
32 | 403-05-25 | Хомут |
32 | 403-05-25-20 | Хомут |
33 | 0602-05-32СБ | Направляющая |
34 | Болт M8-6gx30 | Болт M8-6gx30 |
35 | Гайка М8 | Гайка М8 |
36 | 0902-05-27-20СП(SP) | Кронштейн |
36 | 0902-05-27СБ | Кронштейн |
37 | 40 0225-20 | Прокладка |
37 | 400225 | Прокладка |
38 | Шайба 10 ОТ | Шайба 10 ОТ |
39 | 30 5186-20 | Гайка М10х1.25 |
39 | 305186 | Гайка М10х1.25 |
40 | 28 0220-20 | Болт M10x1.25-6gx30 |
40 | 280220 | Болт M10x1.25-6gx30 |
Характеристики
Гидросистема Четра Т-9
Вкладка 1 - Заголовок:
ГИДРОЗАМОК
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
510502-93-537-01-20СБК | Гидрозамок | |
510502-93-537-01СБК | Гидрозамок | |
1 | Кольцо 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
2 | 46-21-884 | Колпачок |
3 | Н.036-23.091 | Угольник ввертной |
3 | Н.036-23.091 | Угольник ввертной |
4 | Н.036-23.072 | Контргайка |
5 | 46-93-607 | Кольцо защитное |
6 | Кольцо 036-040-25-2-51-1668 | Кольцо 036-040-25-2-51-1668 |
7 | 385285 | Пружина |
8 | 46-93-605 | Вкладыш |
9 | 510502-93-521К | Корпус |
10 | Шарик 19.05-40 | Шарик 19.05-40 |
11 | 46-93-603 | Седло |
12 | 375516 | Пробка |
13 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
14 | 385496 | Пружина |
15 | 46-93-607-01 | Кольцо защитное |
16 | Кольцо 026-032-36-2-51-1668 | Кольцо 026-032-36-2-51-1668 |
17 | 011101-93-519 | Штуцер специальный |
17 | 011101-93-519-20 | Штуцер специальный |
18 | Шарик 5.953-40 | Шарик 5.953-40 |
19 | 37 5245-20 | Пробка |
19 | 375245 | Пробка |
20 | Кольцо 007-011-25-2-51-1668 | Кольцо 007-011-25-2-51-1668 |
21 | 38 5350-20 | Пружина |
21 | 385350 | Пружина |
22 | 3501-93-614 | Винт регулировочный |
22 | 3501-93-614-20 | Винт регулировочный |
23 | 3501-93-613 | Колпачок |
23 | 3501-93-613-20 | Колпачок |
24 | Кольцо 025-030-30-2-51-1668 | Кольцо 025-030-30-2-51-1668 |
25 | 3501-93-615 | Контргайка |
25 | 3501-93-615-20 | Контргайка |
26 | 2501-93-575 | Направляющая |
27 | 46-93-604 | Поршень |
28 | 46-93-606 | Толкатель |
29 | 312001 -26-100-20 | Штуцер специальный |
29 | 312001-26-100 | Штуцер специальный |
Вкладка 2 - Заголовок:
ГИДРОРАСКОС
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
210912-93-523-20СБ-20 | Гидрораскос | |
210912-93-523СБ | Гидрораскос | |
1 | 011101-93-527-03 | Шток |
1 | 011101-93-527-03-20 | Шток |
2 | 2501-93-506-04СБ | Грязесъемник 3-d |
3 | Болт М12х1.25-6gx25 | Болт М12х1.25-6gx25 |
4 | Шайба 12 ОТ | Шайба 12 ОТ |
5 | 1501-26-616 | Скребок |
6 | 011101-93-546 | Крышка |
7 | Кольцо 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 |
8 | 510502-93-537-01-20СБК | Гидрозамок |
8 | 510502-93-537-01СБК | Гидрозамок |
9 | Кольцо 022-028-36-2-51-1668 | Кольцо 022-028-36-2-51-1668 |
10 | 2001-26-193 | Кольцо защитное |
11 | Кольцо 040-048-46-2-51-1668 | Кольцо 040-048-46-2-51-1668 |
12 | 011101-93-571 -01-20СП(SP) | Трубопровод |
12 | 011101-93-571-01СБ | Трубопровод |
13 | Болт M10-6gx30 | Болт M10-6gx30 |
14 | Шайба 10 ОТ | Шайба 10 ОТ |
15 | 31 0180-20 | Шайба 10 |
15 | 310180 | Шайба 10 |
16 | 2001-26-125 | Фланец |
16 | 2001-26-125 | Фланец |
17 | 011101-93-562-03СБ | Корпус |
18 | 312001-26-110-01 | Гайка специальная |
19 | 46-93-607-02 | Кольцо защитное |
20 | 011101-93-503-01 | Поршень |
21 | 312501-26-185 | Кольцо уплотнительное |
22 | Кольцо 125-135-58-2-51-1668 | Кольцо 125-135-58-2-51-1668 |
23 | 312501-26-184 | Втулка опорная |
25 | Кольцо 130-140-58-2ИРП1314-1 | Кольцо 130-140-58-2ИРП1314-1 |
26 | 2601-28-10 | Кольцо защитное |
27 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2.5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2.5 |
28 | Уплотнение штоковое Е01-063-12 | Уплотнение штоковое Е01-063-12 |
29 | 312001-26-109-01 | Кольцо уплотнительное |
30 | Кольцо 070-080-58-2-51-1668 | Кольцо 070-080-58-2-51-1668 |
31 | 700-58-2278-10 | Кольцо С90 |
31 | 700-58-2278-20 | Кольцо С90 |
32 | Подшипник ШСЛ60 | Подшипник ШСЛ60 |
33 | 31 5412-20 | Шайба |
33 | 315412 | Шайба |
34 | 28 0930-20 | Болт М30x2-6gx80 |
34 | 280930 | Болт М30x2-6gx80 |
35 | 28 0388-20 | Болт М12-6gх90.58.029 ГОСТ 7795-70 |
35 | 280388 | Болт М12-6gх90.58.019 ГОСТ 7795-70 |
36 | 28 0383-01 | Болт М12-6gх85 |
36 | 28 0383-01-20 | Болт М12-6gх85 |
Вкладка 3 - Заголовок:
ГИДРОСИСТЕМА БУЛЬДОЗЕРНОГО ОБОРУДОВАНИЯ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
210912-93-500-20СБ | Гидросистема бульдозерного оборудования | |
210912-93-500СБ | Гидросистема бульдозерного оборудования | |
1 | 210912-93-523-20СБ | Гидрораскос |
1 | 210912-93-523СБ | Гидрораскос |
2 | 210912-93-524-20СБ | Кожух |
2 | 210912-93-524СБ | Кожух |
3 | 31 5280-20 | Шайба |
3 | 315280 | Шайба |
4 | Болт М12x1.5-6gx35 | Болт М12x1.5-6gx35 |
5 | Шайба 16 ОТ | Шайба 16 ОТ |
6 | 012001-93-512 -33-20СП(SP) | Рукав высокого давления |
6 | 012001-93-512-33СБ | Рукав высокого давления |
7 | 012001-93-512 -34-20СП(SP) | Рукав высокого давления |
7 | 012001-93-512-34СБ | Рукав высокого давления |
8 | 400354 | Втулка |
9 | 011101-93-518 | Планка |
9 | 011101-93-518-20 | Планка |
10 | 011101-93-570 -01-20СП(SP) | Трубопровод |
10 | 011101-93-570-01СБ | Трубопровод |
11 | 011101-93-570-20СП -20(SP) | Трубопровод |
11 | 011101-93-570СБ | Трубопровод |
12 | 28 0364-20 | Болт M12-6gx50 |
12 | 280364 | Болт M12-6gx50 |
13 | Шайба 12 ОТ | Шайба 12 ОТ |
Вкладка 4 - Заголовок:
ГИДРОСИСТЕМА БУЛЬДОЗЕРНОГО ОБОРУДОВАНИЯ
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
210912-93-500-20СБ | Гидросистема бульдозерного оборудования | |
210912-93-500СБ | Гидросистема бульдозерного оборудования | |
1 | 210912-93-523-20СБ | Гидрораскос |
1 | 210912-93-523СБ | Гидрораскос |
2 | 210912-93-524-20СБ | Кожух |
2 | 210912-93-524СБ | Кожух |
3 | 31 5280-20 | Шайба |
3 | 315280 | Шайба |
4 | Болт М12x1.5-6gx35 | Болт М12x1.5-6gx35 |
5 | Шайба 16 ОТ | Шайба 16 ОТ |
6 | 012001-93-512 -33-20СП(SP) | Рукав высокого давления |
6 | 012001-93-512-33СБ | Рукав высокого давления |
7 | 012001-93-512 -34-20СП(SP) | Рукав высокого давления |
7 | 012001-93-512-34СБ | Рукав высокого давления |
8 | 400354 | Втулка |
9 | 011101-93-518 | Планка |
9 | 011101-93-518-20 | Планка |
10 | 011101-93-570 -01-20СП(SP) | Трубопровод |
10 | 011101-93-570-01СБ | Трубопровод |
11 | 011101-93-570-20СП -20(SP) | Трубопровод |
11 | 011101-93-570СБ | Трубопровод |
12 | 28 0364-20 | Болт M12-6gx50 |
12 | 280364 | Болт M12-6gx50 |
13 | Шайба 12 ОТ | Шайба 12 ОТ |
Вкладка 5 - Заголовок:
ОБОРУДОВАНИЕ БУЛЬДОЗЕРНОЕ ПРЯМОЕ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
210912-91-1-20СБ | Оборудование бульдозерное прямое | |
210912-91-1СБ | Оборудование бульдозерное прямое | |
1 | 210912-91-20-20СБ | Отвал |
1 | 210912-91-20СБ | Отвал |
2 | 210912-91-100-01-20СБ | Брус толкающий |
2 | 210912-91-100-01СБ | Брус толкающий |
3 | 210912-91-160-20СБ | Тяга поперечная |
3 | 210912-91-160СБ | Тяга поперечная |
4 | 011501-93-180 -01-20СП(SP) | Раскос винтовой |
4 | 011501-93-180-01СБ | Раскос винтовой |
5 | 210912-93-500-20СБ | Гидросистема бульдозерного оборудования |
5 | 210912-93-500СБ | Гидросистема бульдозерного оборудования |
6 | 210912-91-100-20СБ | Брус толкающий |
6 | 210912-91-100СБ | Брус толкающий |
7 | 211112-93-130-20СП -20(SP) | Опора |
7 | 211112-93-130СБ | Опора |
8 | 2501-93-4 | Шайба |
8 | 2501-93-4-20 | Шайба |
9 | 28 0927-20 | Болт |
9 | 280927 | Болт |
Вкладка 6 - Заголовок:
ОБОРУДОВАНИЕ БУЛЬДОЗЕРНОЕ ПРЯМОЕ
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 211112-93-3 | Крестовина |
1 | 211112-93-3-20 | Крестовина |
2 | 211112-93-2 | Ось |
3 | 011501-93-5 | Ригель |
4 | Болт M12-6gx30 | Болт M12-6gx30 |
5 | Шайба 12 | Шайба 12 |
6 | 211112-93-1 | Палец |
7 | 011501-93-1 | Палец |
8 | 011501-93-2 | Кольцо |
9 | Масленка 1.2Кд6хр | Масленка 1.2Кд6хр |
9 | Масленка 1.2Ц6хр | Масленка 1.2Ц6хр |
10 | 011101-93-2 | Заглушка |
11 | 30 0335-20 | Гайка М20х1.5 |
11 | 300335 | Гайка М20х1.5 |
12 | Шплинт 6.3x71 | Шплинт 6.3x71 |
13 | 010901-93-13 | Шайба |
13 | 010901-93-13-20 | Шайба |
14 | 0901-26-520 | Палец |
Вкладка 7 - Заголовок:
ОТВАЛ
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
210912-91-20-20СБ | Отвал | |
210912-91-20СБ | Отвал | |
1 | 1101-11-19-20СП(SP) | Опора |
1 | 1101-11-19СБ | Опора |
2 | 211112-91-21 | Нож угловой |
2 | 211112-91-21-20 | Нож угловой |
3 | 210912-91-30-20СБ | Отвал |
3 | 210912-91-30СБ | Отвал |
4 | 011501-93-23-01 | Нож средний |
4 | 011501-93-23-01-20 | Нож средний |
5 | 011501-93-23 | Нож средний |
5 | 011501-93-23-20 | Нож средний |
6 | 211112-91-21-01 | Нож угловой |
6 | 211112-91-21-01-20 | Нож угловой |
7 | 011501-93-25 | Сухарь |
8 | 2501-93-4-01 | Шайба |
8 | 2501-93-4-01-20 | Шайба |
9 | 28 0720-20 | Болт М20х1.5-6gх40.109.40Х.029 |
9 | 280720 | Болт М20х1.5-6gх40.109.40Х.019 |
10 | 010901-93-84 | Втулка |
11 | 28 0724-20 | Болт M20-6gx50 |
11 | 280724 | Болт M20-6gx50 |
12 | 315317 | Шайба |
Вкладка 8 - Заголовок:
РАСКОС ВИНТОВОЙ
Вкладка 8 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
011501-93-180-01СБ | Раскос винтовой | |
1 | 011501-93-121 | Винт |
1 | 011501-93-121-20 | Винт |
2 | 011501-93-260 -01-20СП(SP) | Корпус |
2 | 011501-93-260-01СБ | Корпус |
3 | 011501-93-200-20CП 20(SP) | Винт |
3 | 011501-93-200СБ | Винт |
4 | Масленка 1.2Кд6хр | Масленка 1.2Кд6хр |
4 | Масленка 1.2Ц6хр | Масленка 1.2Ц6хр |
5 | Подшипник ШСЛ60 | Подшипник ШСЛ60 |
6 | 700-58-2278-10 | Кольцо С90 |
6 | 700-58-2278-20 | Кольцо С90 |
Характеристики
Навесное оборудование Четра Т-9
Вкладка 1 - Заголовок:
АГРЕГАТ ТЯГОВЫЙ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-96-1-01-20СП-20(SP) | Агрегат тяговый | |
0901-96-1-01СБ | Агрегат тяговый | |
1 | 450271 | Прокладка |
2 | 1101-96-117-01-20СП -20(SP) | Крышка |
2 | 1101-96-117-01СБ | Крышка |
3 | Кольцо 018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 |
4 | Н.036.23.022 | Контргайка |
4 | Н.036.23.022-01 | Контргайка |
5 | 5001-26-77 | Угольник ввертной |
5 | 5001-26-77-20 | Угольник ввертной |
6 | Шайба 12 ОТ | Шайба 12 ОТ |
7 | Болт М12-6gх30 | Болт М12-6gх30 |
8 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
9 | 404-26-213-03-20СП -20(SP) | Рукав |
9 | 404-26-213-03СБ | Рукав |
10 | 404-26-213-04-20СП -20(SP) | Рукав |
10 | 404-26-213-04СБ | Рукав |
11 | 311102-26-515-20СП -20(SP) | Тройник |
11 | 311102-26-515СБ | Тройник |
12 | 0901-96-43-01 | Серьга |
12 | 0901-96-43-01-20 | Серьга |
13 | Болт М12х1.25-6gх25 | Болт М12х1.25-6gх25 |
14 | 40 0354-05 | Втулка |
15 | 2501-26-217 | Планка |
15 | 2501-26-217-20 | Планка |
16 | 2501-26-216 | Скоба |
16 | 2501-26-216-20 | Скоба |
17 | 311102-26-513-20СП -20(SP) | Угольник |
17 | 311102-26-513СБ | Угольник |
18 | 311101-26-39-20СП -20(SP) | Клапан |
18 | 311101-26-39СБ | Клапан |
19 | 0901-96-60 | Опора |
19 | 0901-96-60-20 | Опора |
20 | Болт М12-6gх35 | Болт М12-6gх35 |
21 | 311102-26-517-27 -20СП(SP) | Рукав |
21 | 311102-26-517-27СБ | Рукав |
22 | Кольцо 008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 |
23 | 0901-26-11-20СП(SP) | Коллектор |
23 | 0901-26-11СБ | Коллектор |
24 | 0901 -26-10-20СП(SP) | Лебедка |
24 | 0901-26-1OСБ | Лебедка |
25 | 312001-51-14-20СП -20(SP) | Палец |
25 | 312001-51-14СБ | Палец |
Вкладка 2 - Заголовок:
АГРЕГАТ ТЯГОВЫЙ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | Н.036.23.072 | Контргайка |
2 | Кольцо 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
3 | 415235 | Угольник ввертной |
4 | 31 0170-20 | Шайба 10.01.10.0221 ГОСТ 11 371-78 |
4 | 310170 | Шайба 10 ГОСТ 11371-78 |
5 | Шайба 10 ОТ | Шайба 10 ОТ |
6 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 |
6 | 280250 | Болт М10-6gх40 ГОСТ 7796-70 |
7 | Кольцо 022-028-36-2-51-1668 | Кольцо 022-028-36-2-51-1668 |
8 | 2001-26-193 | Кольцо защитное |
9 | 2001-26-125 | Фланец |
9 | 2001-26-125-20 | Фланец |
10 | 011101-97-504-01 -20СП(SP) | Трубопровод |
10 | 011101-97-504-01СБ | Трубопровод |
11 | Н.036.23.022 | Контргайка |
11 | Н.036.23.022-01 | Контргайка |
12 | Кольцо 018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 |
13 | 311102-26-513-20СП -20(SP) | Угольник |
13 | 311102-26-51ЗСБ | Угольник |
14 | Кольцо 008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 |
15 | 311102-26-517-26 -20СП(SP) | Рукав |
15 | 311102-26-517-26СБ | Рукав |
16 | 311102-26-560 | Штуцер ввертной |
16 | 311102-26-560-20 | Штуцер ввертной |
17 | Кольцо 014-018-25-2-51-1668 | Кольцо 014-018-25-2-51-1668 |
18 | 311102-26-517-34 -20СП(SP) | Рукав |
18 | 311102-26-517-34СБ | Рукав |
19 | 311102-96-569 | Угольник |
19 | 311102-96-569-20 | Угольник |
20 | 1101-96-110-01СБ | Канат |
21 | 28 0555-20 | Болт М16х1.5-6gх55 ГОСТ 7796-70 |
21 | 280555 | Болт М16х1.5-6gх55 ГОСТ 7796-70 |
22 | Шайба 16 ОТ | Шайба 16 ОТ |
23 | 5001-26-78 | Штуцер ввертной |
23 | 5001-26-78-20 | Штуцер ввертной |
24 | 404-26-213-04-20СП -20(SP) | Рукав |
24 | 404-26-213-04СБ | Рукав |
25 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
26 | 2501-26-216 | Скоба |
26 | 2501-26-216-20 | Скоба |
27 | 2501-26-217 | Планка |
27 | 2501-26-217-20 | Планка |
28 | 40 0354-05 | Втулка |
29 | Болт М12х1.25-6gх25 | Болт М12х1.25-6gх25 |
30 | Шайба 12 ОТ | Шайба 12 ОТ |
31 | 011101-97-2 | Планка |
31 | 011101-97-2-20 | Планка |
32 | Болт М12-6gх25 | Болт М12-6gх25 |
33 | 011101-97-10-03СБ | Палец |
34 | Масленка 1.2Кд6хр | Масленка 1.2Кд6хр |
34 | Масленка 1.2Ц6хр | Масленка 1.2Ц6хр |
35 | 0901 -96-43-01-20 | Серьга |
35 | 0901-96-43-01 | Серьга |
36 | 311102-96-39-03 | Ось |
36 | 311102-96-39-03-20 | Ось |
37 | 312501 -94-103-20 | Пластина |
37 | 312501-94-103 | Пластина |
38 | 011101-97-10-08СБ | Палец |
Вкладка 3 - Заголовок:
ГИДРОЗАМОК
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
011101-93-560-20СП-20(SP) | Гидрозамок | |
011101-93-560СБ | Гидрозамок | |
1 | 385285 | Пружина |
2 | Кольцо 026-032-36-2-51-1668 | Кольцо 026-032-36-2-51-1668 |
3 | 46-93-607-01 | Кольцо защитное |
4 | Н.036.04.011 | Штуцер ввертной |
4 | Н.036.04.011-01 | Штуцер ввертной |
5 | Кольцо 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
6 | 46-21-884 | Колпачок |
7 | 700-40-6518 | Прокладка |
7 | 700-40-6518-20 | Прокладка |
8 | 46-93-603 | Седло |
9 | Шарик 19.05-40 | Шарик 19.05-40 |
10 | 46-93-607 | Кольцо защитное |
11 | Кольцо 036-040-25-2-51-1668 | Кольцо 036-040-25-2-51-1668 |
12 | 011101-93-519 | Штуцер специальный |
12 | 011101-93-519-20 | Штуцер специальный |
13 | 37 5245-20 | Пробка |
13 | 375245 | Пробка |
14 | Кольцо 007-011-25-2-51-1668 | Кольцо 007-011-25-2-51-1668 |
15 | Шарик 5.953-40 | Шарик 5.953-40 |
16 | 2501-93-575 | Направляющая |
17 | 3501-93-615 | Контргайка |
17 | 3501-93-615-20 | Контргайка |
18 | 3501-93-613 | Колпачок |
18 | 3501-93-613-20 | Колпачок |
19 | 3501-93-614 | Винт регулировочный |
19 | 3501-93-614-20 | Винт регулировочный |
20 | 38 5350-20 | Пружина |
20 | 385350 | Пружина |
21 | Кольцо 025-030-30-2-51-1668 | Кольцо 025-030-30-2-51-1668 |
22 | 385496 | Пружина |
23 | 46-93-606 | Толкатель |
24 | 46-93-604 | Поршень |
25 | 46-93-605 | Вкладыш |
26 | 011101-93-520 | Корпус |
27 | 312001 -26-100-20 | Штуцер специальный |
27 | 312001-26-100 | Штуцер специальный |
Вкладка 4 - Заголовок:
ГИДРОРАСКОС
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-93-533-20СП-20(SP) | Гидрораскос | |
0901-93-533СБ | Гидрораскос | |
1 | Болт M12x1.2-6gx40 | Болт M12x1.2-6gx40 |
2 | Шайба 12 ОТ | Шайба 12 ОТ |
3 | 010901-93-533-20CП -20(SP) | Кожух |
3 | 010901-93-533CБ | Кожух |
4 | 28 0520-20 | Болт М16х1.5-6gх30 ГОСТ 7796-70 |
4 | 280520 | Болт М16х1.5-6gх30.109.40Х.019 ГОСТ 7796-70 |
5 | Шайба 16 ОТ | Шайба 16 ОТ |
6 | 31 0270-20 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 |
6 | 310270 | Шайба 16 ГОСТ 11371-78 |
7 | 010901-93-532-20CП -20(SP) | Гидрораскос |
7 | 010901-93-532СБ | Гидрораскос |
Вкладка 5 - Заголовок:
ГИДРОРАСКОС
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
210922-91-526-20СП-20(SP) | Гидрораскос | |
210922-91-526СБ | Гидрораскос | |
28 0930-20 | Болт М30x2-6gx80 | |
1 | 700-58-2278-10 | Кольцо С90 |
1 | 700-58-2278-20 | Кольцо С90 |
2 | Подшипник ШСЛ60 | Подшипник ШСЛ60 |
3 | 312001-26-110-01 | Гайка специальная |
4 | 011101-93-503-01 | Поршень |
5 | 46-93-607-02 | Кольцо защитное |
6 | 312501-26-185 | Кольцо уплотнительное |
7 | Кольцо 130-140-58-2ИРП1314-1 | Кольцо 130-140-58-2ИРП1314-1 |
8 | 2601-28-10 | Кольцо защитное |
9 | Кольцо опорно-направляющее штоковое | Кольцо опорно-направляющее штоковое |
10 | 31 5412-20 | Шайба |
10 | 315412 | Шайба |
11 | 280930 | Болт М30x2-6gx80 |
12 | 1501-26-630-01 | Кольцо уплотнительное |
13 | Грязесъемник Е50-А-063-12 | Грязесъемник Е50-А-063-12 |
14 | Болт М12х1.25-6gx25 | Болт М12х1.25-6gx25 |
15 | Шайба 12 ОТ | Шайба 12 ОТ |
16 | 011101-93-527-04 | Шток |
16 | 011101-93-527-04-20 | Шток |
17 | 2501-93-506-04СБ | Грязесъемник 3-d |
18 | 1501-26-616 | Скребок |
19 | 312001-26-109-01 | Кольцо уплотнительное |
20 | Кольцо 070-080-58-2-51-1668 | Кольцо 070-080-58-2-51-1668 |
21 | 210922-91-547 | Крышка |
22 | 210922-91-528СБ | Корпус |
23 | 312501-26-184 | Втулка опорная |
24 | Кольцо 125-135-58-2-51-1668 | Кольцо 125-135-58-2-51-1668 |
25 | Кольцо 040-048-46-2-51-1668 | Кольцо 040-048-46-2-51-1668 |
26 | Болт М10-6gx30 | Болт М10-6gx30 |
27 | Шайба 10 ОТ | Шайба 10 ОТ |
28 | 011101-93-577 | Угольник |
28 | 011101-93-577-20 | Угольник |
29 | 28 0285-20 | Болт М10-6gх65 |
29 | 280285 | Болт М10-6gх65 |
30 | 46-21-884 | Колпачок |
31 | 2501-98-550 | Кольцо защитное |
32 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
Вкладка 6 - Заголовок:
ГИДРОРАСКОС ДИАМ. 125
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
010901-93-532-20СП-20(SP) | Гидрораскос | |
010901-93-532СБ | Гидрораскос | |
1 | 312001-26-110-01 | Гайка специальная |
2 | 312001-26-103 | Поршень |
3 | 440005 | Шайба защитная |
4 | Кольцо 042-050-46-2-51-1668 | Кольцо 042-050-46-2-51-1668 |
5 | Кольцо 110-120-58-2-51-1668 | Кольцо 110-120-58-2-51-1668 |
6 | 2001-26-552 | Кольцо уплотнительное |
7 | Кольцо 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 |
8 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2.5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2.5 |
9 | 28 0740-20 | Болт 3М20x1.5-6gx80 |
9 | 280740 | Болт 3М20x1.5-6gx80 |
10 | Шайба 20 ОТ | Шайба 20 ОТ |
11 | 1501-26-630-01 | Кольцо уплотнительное |
12 | Кольцо 070-080-58-2-51-1668 | Кольцо 070-080-58-2-51-1668 |
13 | 312001-26-109-01 | Кольцо уплотнительное |
14 | 2501-93-506-04СБ | Грязесъемник 3-d |
15 | 010901 -93-631-20 | Шток |
15 | 010901-93-631 | Шток |
16 | Болт М12x1.25-6gx40 | Болт М12x1.25-6gx40 |
17 | Шайба 12 ОТ | Шайба 12 ОТ |
18 | 1501-26-616 | Скребок |
19 | 010901-93-633 | Крышка |
20 | 011101-93-560-20СП -20(SP) | Гидрозамок |
20 | 011101-93-560СБ | Гидрозамок |
21 | 28 0385-20 | Болт М12х1.25-6х80.109.40Х.029 ГОСТ 7795-70 |
21 | 280385 | Болт М12х1.25-6gх80 ГОСТ 7795-70 |
22 | Кольцо 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 |
23 | 2001-26-558 | Шайба защитная |
24 | 010901-93-534СБ | Корпус |
25 | 2001-26-553 | Втулка опорная |
26 | Кольцо опорно-направляющее поршневое Е21Т-125-15-3.0 | Кольцо опорно-направляющее поршневое Е21Т-125-15-3.0 |
27 | Кольцо 022-028-36-2-51-1668 | Кольцо 022-028-36-2-51-1668 |
28 | 2001-26-193 | Кольцо защитное |
29 | 010901-93-537-20СП -20(SP) | Трубопровод |
29 | 010901-93-537СБ | Трубопровод |
30 | 28 0293-01 | Болт М10-6gx90 |
30 | 28 0293-01-20 | Болт М10-6gx90 |
31 | Шайба 10 ОТ | Шайба 10 ОТ |
32 | Подшипник ШСБ50 | Подшипник ШСП50 |
33 | 580673 | Кольцо С75 |
Вкладка 7 - Заголовок:
ГИДРОСИСТЕМА БУЛЬДОЗЕРНОГО ОБОРУДОВАНИЯ
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
210922-91-500-20СП-20(SP) | Гидросистема бульдозерного оборудования | |
210922-91-500СБ | Гидросистема бульдозерного оборудования | |
1 | 012001-93-512 -39-20СП(SP) | Рукав высокого давления |
1 | 012001-93-512-39СБ | Рукав высокого давления |
2 | 012001-93-512 -04-20СП(SP) | Рукав высокого давления |
2 | 012001-93-512-04СБ | Рукав высокого давления |
3 | 46-26-314-20СП(SP) | Угольник |
3 | 46-26-314СБ | Угольник |
4 | 210922-91-527-20СП -20(SP) | Гидроцилиндр |
4 | 210922-91-527СБ | Гидроцилиндр |
5 | 012001-93-512 -11-20СП(SP) | Рукав высокого давления |
5 | 012001-93-512-11СБ | Рукав высокого давления |
6 | 210922-91-526-20СП -20(SP) | Гидрораскос |
6 | 210922-91-526СБ | Гидрораскос |
7 | 012001-93-512 -01-20СП(SP) | Рукав высокого давления |
7 | 012001-93-512-01СБ | Рукав высокого давления |
8 | 012001-93-512 -02-20СП(SP) | Рукав высокого давления |
8 | 012001-93-512-02СБ | Рукав высокого давления |
9 | 210922-91-527 -01-20СП(SP) | Гидроцилиндр |
9 | 210922-91-527-01CБ | Гидроцилиндр |
10 | 2501-26-300 | Скоба |
10 | 2501-26-300-20 | Скоба |
11 | 2501-26-301 | Планка |
11 | 2501-26-301-20 | Планка |
12 | 40 0354-05 | Втулка |
13 | 28 0520-20 | Болт М16х1.5-6gх30 ГОСТ 7796-70 |
13 | 280520 | Болт М16х1.5-6gх30.109.40Х.019 ГОСТ 7796-70 |
14 | Гайка М16х1.5 | Гайка М16х1.5 |
15 | Шайба 16 ОТ | Шайба 16 ОТ |
16 | 210922-91-504 -01-20СП(SP) | Трубопровод |
16 | 210922-91-504 -01СБ | Трубопровод |
17 | 210922-91-504-20СП -20(SP) | Трубопровод |
17 | 210922-91-504СБ | Трубопровод |
18 | 210922-91-503 -01-20СП(SP) | Трубопровод |
18 | 210922-91-503-01CБ | Трубопровод |
19 | 210922-91-503-20СП -20(SP) | Трубопровод |
19 | 210922-91-503СБ | Трубопровод |
20 | 012001-93-512 -38-20СП(SP) | Рукав высокого давления |
20 | 012001-93-512-38СБ | Рукав высокого давления |
21 | 012001-93-512 -37-20СП(SP) | Рукав высокого давления |
21 | 012001-93-512 -37СБ | Рукав высокого давления |
22 | 011101-97-509 -15-20СП(SP) | Рукав |
22 | 011101-97-509-15СБ | Рукав |
23 | 011101-97-509 -16-20СП(SP) | Рукав |
23 | 011101-97-509-16СБ | Рукав |
24 | 2001-26-192 | Прокладка |
24 | 2001-26-192-20 | Прокладка |
25 | 28 0266-01 | Болт 3М10-6gх80 |
25 | 28 0266-01-20 | Болт 3М10-6gх80 |
26 | Шайба 10 ОТ | Шайба 10 ОТ |
27 | 210922-91-501-20СП -20(SP) | Коллектор |
27 | 210922-91-501СБ | Коллектор |
28 | Кольцо 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
29 | Н.036.23.091 | Угольник ввертной |
29 | Н.036.23.091-01 | Угольник ввертной |
30 | Н.036.23.072 | Контргайка |
30 | Н.036.23.072-01 | Контргайка |
31 | 210922-91-543 | Коллектор |
31 | 210922-91-543-20 | Коллектор |
32 | 210922-91-502-20СП -20(SP) | Тройник |
32 | 210922-91-502СБ | Тройник |
33 | 1101-26-636 | Гайка специальная |
33 | 1101-26-636-20 | Гайка специальная |
34 | Кольцо 024-028-25-2-51-1668 | Кольцо 024-028-25-2-51-1668 |
35 | 2001-26-298 | Штуцер ввертной |
35 | 2001-26-298-20 | Штуцер ввертной |
36 | Кольцо 026-032-36-2-51-1668 | Кольцо 026-032-36-2-51-1668 |
37 | Н.036.04.011 | Штуцер ввертной |
37 | Н.036.04.011-01 | Штуцер ввертной |
38 | Болт М8-6gх25 | Болт М8-6gх25 |
39 | Шайба 8Т | Шайба 8Т |
40 | 28 0535-20 | Болт М16х1.25-6gх38.109.40Х.029 ГОСТ 7796-70 |
40 | 280535 | Болт М16х1.25-6gх38.109.40Х.019 ГОСТ 7796-70 |
Вкладка 8 - Заголовок:
ГИДРОСИСТЕМА БУЛЬДОЗЕРНОГО ОБОРУДОВАНИЯ
Вкладка 8 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
010901-93-500 | Гидросистема бульдозерного оборудования | |
010901-93-500-01СБ | Гидросистема бульдозерного оборудования | |
1 | 012001-93-512-23 -20СП(SP) | Рукав высокого давления |
1 | 012001-93-512-23СБ | Рукав высокого давления |
2 | 012001-93-512-24 -20СП(SP) | Рукав высокого давления |
2 | 012001-93-512-24СБ | Рукав высокого давления |
3 | 010901-93-533-20СП -20(SP) | Гидрораскос |
3 | 010901-93-533СБ | Гидрораскос |
4 | 011132-93-502-20СП -20(SP) | Коллектор |
4 | 011132-93-502СБ | Коллектор |
5 | 312001-26-54-20СП -20(SP) | Угольник |
5 | 312001-26-54СБ | Угольник |
6 | Н.036.23.072 | Контргайка |
6 | Н.036.23.072-01 | Контргайка |
7 | Кольцо 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
8 | 312001-26-54-01 -20СП(SP) | Угольник |
8 | 312001-26-54-01СБ | Угольник |
9 | Н.036.04.011 | Штуцер ввертной |
9 | Н.036.04.011-01 | Штуцер ввертной |
10 | 012001-93-512-13 -20СП(SP) | Рукав высокого давления |
10 | 012001-93-512-13СБ | Рукав высокого давления |
11 | 012001-93-512-14 -20СП(SP) | Рукав высокого давления |
11 | 012001-93-512-14СБ | Рукав высокого давления |
Вкладка 9 - Заголовок:
ГИДРОСИСТЕМА РЫХЛИТЕЛЬНОГО ОБОРУДОВАНИЯ
Вкладка 9 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
010901-97-501-20СП-20(SP) | Гидросистема рыхлительного оборудования | |
010901-97-501СБ | Гидросистема рыхлительного оборудования | |
1 | 2501-98-501 | Бугель |
1 | 2501-98-501-20 | Бугель |
2 | Болт М8-6gx45 | Болт М8-6gx45 |
Вкладка 10 - Заголовок:
ГИДРОСИСТЕМА РЫХЛИТЕЛЬНОГО ОБОРУДОВАНИЯ
Вкладка 10 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 010901-97-507-20СП -20(SP) | Трубопровод |
1 | 010901-97-507СБ | Трубопровод |
2 | 011101-97-543-20СП -20(SP) | Гидроцилиндр |
2 | 011101-97-543СБ | Гидроцилиндр |
3 | 010901-97-508-20СП -20(SP) | Трубопровод |
3 | 010901-97-508CБ | Трубопровод |
3 | Шайба 8Т | Шайба 8Т |
4 | 2501-98-501 | Бугель |
4 | 2501-98-501-20 | Бугель |
5 | Болт М8-6gх45 | Болт М8-6gх45 |
6 | Шайба 8Т | Шайба 8Т |
7 | 46-26-355-01-20СП(SP) | Рукав высокого давления |
7 | 46-26-355-01СБ | Рукав высокого давления |
8 | H 036.04.011 | Штуцер ввертной |
8 | H 036.04.011-01 | Штуцер ввертной |
9 | Кольцо 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
10 | 011101-97-506-20СП -20(SP) | Трубопровод |
10 | 011101-97-506СБ | Трубопровод |
11 | 011101-97-543 -01-20СП(SP) | Гидроцилиндр |
11 | 011101-97-543-01СБ | Гидроцилиндр |
12 | 010901-97-509-20СП -20(SP) | Трубопровод |
12 | 010901-97-509CБ | Трубопровод |
13 | 312501-26-142-01 | Бугель |
13 | 312501-26-142-01-20 | Бугель |
14 | 312501-26-155 | Прокладка |
14 | 312501-26-155-20 | Прокладка |
15 | 312501-26-141 | Бугель |
15 | 312501-26-141-20 | Бугель |
Вкладка 11 - Заголовок:
ГИДРОЦИЛИНДР
Вкладка 11 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
210922-91-527-01-20СП(SP) | Гидроцилиндр | |
210922-91-527-01СБ | Гидроцилиндр | |
210922-91-527-20СП-20(SP) | Гидроцилиндр | |
210922-91-527СБ | Гидроцилиндр | |
1 | 2501-93-506-04СБ | Грязесъемник 3-d |
2 | 1501-26-616 | Скребок |
3 | 312001-26-109-01 | Кольцо уплотнительное |
4 | Кольцо 070-080-58-2-51-1668 | Кольцо 070-080-58-2-51-1668 |
5 | 210922-91-547 | Крышка |
6 | 210922-91-528-01СБ | Корпус |
7 | 312501-26-184 | Втулка опорная |
8 | Кольцо 125-135-58-2-51-1668 | Кольцо 125-135-58-2-51-1668 |
9 | Кольцо 040-048-46-2-51-1668 | Кольцо 040-048-46-2-51-1668 |
10 | 28 0285-20 | Болт М10-6gх65 |
10 | 280285 | Болт М10-6gх65 |
11 | Шайба 10 ОТ | Шайба 10 ОТ |
12 | 011101-93-577 | Угольник |
12 | 011101-93-577-20 | Угольник |
13 | Болт M10-6gx30 | Болт M10-6gx30 |
14 | 2501-98-550 | Кольцо защитное |
15 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
16 | 312001-26-110-01 | Гайка специальная |
17 | 011101-93-503-01 | Поршень |
18 | 46-93-607-02 | Кольцо защитное |
19 | 312501-26-185 | Кольцо уплотнительное |
20 | Кольцо 130-140-58-2ИРП1314-1 | Кольцо 130-140-58-2ИРП1314-1 |
21 | 2601-28-10 | Кольцо защитное |
22 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2.5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2.5 |
23 | 31 5412-20 | Шайба |
23 | 315412 | Шайба |
24 | 28 0930-20 | Болт М30x2-6gx80 |
24 | 280930 | Болт М30x2-6gx80 |
25 | 1501-26-630-01 | Кольцо уплотнительное |
26 | Грязесъемник Е50-А-063-12 | Грязесъемник Е50-А-063-12 |
27 | Болт М12х1.25-6gx25 | Болт М12х1.25-6gx25 |
28 | Шайба 12 ОТ | Шайба 12 ОТ |
29 | 011101-93-527-02 | Шток |
29 | 011101-93-527-02-20 | Шток |
30 | 700-58-2278-10 | Кольцо С90 |
30 | 700-58-2278-20 | Кольцо С90 |
31 | Подшипник ШСЛ60 | Подшипник ШСЛ60 |
32 | 46-21-884 | Колпачок |
Вкладка 12 - Заголовок:
ГИДРОЦИЛИНДР ДИАМ. 100
Вкладка 12 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
011101-97-543-01-20СП(SP) | Гидроцилиндр | |
011101-97-543-01СБ | Гидроцилиндр | |
011101-97-543-01СБ | Гидроцилиндр диаметром 100 | |
011101-97-543-20СП-20(SP) | Гидроцилиндр | |
011101-97-543СБ | Гидроцилиндр | |
1 | 28 0285-20 | Болт М10-6gх65 |
1 | 280285 | Болт М10-6gх65 |
2 | Шайба 10 ОТ | Шайба 10 ОТ |
3 | 1101-26-603 | Поршень |
4 | 440005 | Шайба защитная |
5 | Кольцо 042-050-46-2-51-1668 | Кольцо 042-050-46-2-51-1668 |
6 | 28 0575-20 | Болт М16х1.5-6gх120 ГОСТ 7795-70 |
6 | 280575 | Болт М16х1.5-6gх120 ГОСТ 7795-70 |
7 | 28 0561-20 | Болт 3M16x1.5-6gx70 |
7 | 280561 | Болт 3M16x1.5-6gx70 |
8 | Шайба 16 ОТ | Шайба 16 ОТ |
9 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2.5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2.5 |
10 | 58 0680-10 | Кольцо С85 |
10 | 58 0680-20 | Кольцо С85 |
11 | Подшипник ШС 55 | Подшипник ШС 55 |
12 | Болт М12х1.25-6gх35 | Болт |
13 | Шайба 12 ОТ | Шайба 12 ОТ |
14 | 1501-26-616 | Скребок |
15 | 1101-26-620 | Крышка |
16 | 1101-26-632 | Крышка |
17 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
18 | 2501-98-550 | Кольцо защитное |
19 | Болт М10-6gх30 | Болт М10-6gх30 |
20 | 011101-97-577 | Угольник |
20 | 011101-97-577-20 | Угольник |
21 | 46-21-884 | Колпачок |
22 | 1101-26-610 | Кольцо защитное |
23 | Кольцо 094-100-36-2-51-1668 | Кольцо 094-100-36-2-51-1668 |
24 | 011101-97-545-01СБ | Корпус |
24 | 011101-97-545СБ | Корпус |
25 | 011101-97-563-04 | Шток |
25 | 011101-97-563-04-20 | Шток |
26 | 1101-26-614 | Втулка опорная |
27 | Кольцо опорно-направляющее поршневое Е21Т-100-12-3.0 | Кольцо опорно-направляющее поршневое Е21Т-100-12-3.0 |
28 | 1101-26-613 | Кольцо уплотнительное |
29 | Кольцо 080-090-58-2-51-1668 | Кольцо 080-090-58-2-51-1668 |
30 | 1101-26-615 | Гайка специальная |
31 | Уплотнение штоковое Е01-063-12 | Уплотнение штоковое Е01-063-12 |
32 | 312001-26-109-01 | Кольцо уплотнительное |
33 | 2501-93-506-04СБ | Грязесъемник 3-d |
34 | Кольцо 070-080-58-2-51-1668 | Кольцо 070-080-58-2-51-1668 |
Вкладка 13 - Заголовок:
ЗУБ
Вкладка 13 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
011101-97-120-20СП-20(SP) | Зуб | |
011101-97-120СБ | Зуб | |
1 | 011101-97-160-20СП -20(SP) | Наконечник |
1 | 011101-97-160СБ | Наконечник |
2 | 011101-97-121 | Стойка |
2 | 011101-97-121-20 | Стойка |
3 | 46-98-184 | Кольцо |
3 | 46-98-185-20 | Кольцо |
4 | 011101-97-126 | Палец |
Вкладка 14 - Заголовок:
КЛАПАН
Вкладка 14 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
311102-26-39-20СП(SP) | Клапан | |
311102-26-39СБ | Клапан | |
1 | 37 5245-20 | Пробка |
1 | 375245 | Пробка |
2 | Кольцо 007-011-25-2-51-1668 | Кольцо 007-011-25-2-51-1668 |
3 | 470057 | Заглушка |
4 | 28 0361-01 | Болт М12-6gx45 |
4 | 28 0361-01-20 | Болт М12-6gx45 |
5 | Шайба 12 ОТ | Шайба 12 ОТ |
6 | 2501-26-294 | Заглушка |
7 | 5001-26-78 | Штуцер ввертной |
7 | 5001-26-78-20 | Штуцер ввертной |
8 | 310120 | Шайба 6.01.08кп.019 ГОСТ 6958-78 |
9 | 311102-26-30 | Направляющая |
9 | 311102-26-30-20 | Направляющая |
10 | 385120 | Пружина |
11 | 311102-26-22 | Золотник |
12 | Шарик Б10-100 | Шарик Б10-100 |
13 | 311102-26-29 | Корпус |
14 | Кольцо 018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 |
15 | 37 2625-20 | Пробка |
15 | 375265 | Пробка |
16 | 3501-26-65-20СП(SP) | Пилот управления |
16 | 3501-26-65СБ | Пилот управления |
17 | Кольцо 014-018-25-2-51-1668 | Кольцо 014-018-25-2-51-1668 |
Вкладка 15 - Заголовок:
ЛЕБЕДКА
Вкладка 15 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 0901-96-109СБ | Муфта |
2 | 700-58-2095 | Кольцо С160 ГОСТ 13940-86 |
3 | Подшипник 132 | Подшипник 132 |
4 | Манжета 180-220-15BASL (NBR) DIN3761 | Манжета 180-220-15BASL (NBR) DIN3761 |
5 | Кольцо QRAR 04332-№7004 | Кольцо QRAR 04332-№7004 |
6 | Кольцо 070-080-58-2-51-1668 | Кольцо 070-080-58-2-51-1668 |
7 | Шайба 16 ОТ | Шайба 16 ОТ |
8 | 28 0550-20 | Болт М16х1.5-6gх50.109.40Х.029 ГОСТ 7796-70 |
8 | 280550 | Болт М16х1.5-6gх50.109.40Х.019 ГОСТ 7796-70 |
9 | 700-40-5067 | Пробка |
10 | 0901-96-13 | Крышка |
10 | 0901-96-13-20 | Крышка |
11 | Шайба 10 ОТ | Шайба 10 ОТ |
12 | 28 0230-20 | Болт М10-6gх25 ГОСТ 7796-70 |
12 | 280230 | Болт М10-6gх25 ГОСТ 7796-70 |
13 | 0901-96-5 | Фланец |
13 | 0901-96-5-20 | Фланец |
14 | 0901-96-10 | Поршень |
15 | 311102-90-13 | Пята |
16 | 700-58-2396 | Кольцо С240 ГОСТ 13941-86 |
17 | 0602-19-19 | Планка |
18 | 28 0231-20 | Болт 3M10-6gx25 |
18 | 280231 | Болт 3М10-6gх25 |
19 | Проволока 1.0-0-С | Проволока 1.0-0-С |
20 | 0602-19-6 | Шестерня |
21 | 0901-96-12 | Корпус |
21 | 0901-96-12-20 | Корпус |
22 | 28 0385-20 | Болт М12х1.25-6х80.109.40Х.029 ГОСТ 7795-70 |
22 | 280385 | Болт М12х1.25-6gх80 ГОСТ 7795-70 |
23 | Шайба 12 ОТ | Шайба 12 ОТ |
24 | 28 5555-20 | Болт |
24 | 285555 | Болт |
25 | 580851 | Кольцо С150 |
26 | 580921 | Кольцо С225 |
27 | Кольцо 255-265-58-2-3 | Кольцо 255-265-58-2-3 |
27 | Подшипник 32130 | Подшипник 32130 |
28 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
29 | 37 5516-20 | Пробка |
29 | 375516 | Пробка |
30 | 28 0388-20 | Болт М12-6gх90.58.029 ГОСТ 7795-70 |
30 | 280388 | Болт М12-6gх90.58.019 ГОСТ 7795-70 |
31 | 1101-96-78 | Фланец |
31 | 1101-96-78-20 | Фланец |
32 | 37 5245-20 | Пробка |
32 | 375245 | Пробка |
33 | Кольцо 039-045-36-2-51-1668 | Кольцо 039-045-36-2-51-1668 |
34 | Кольцо 007-011-25-2-51-1668 | Кольцо 007-011-25-2-51-1668 |
35 | Гидромотор 310.3.112.00.06 | Гидромотор 310.3.112.00.06 |
36 | Кольцо 170-175-36-2-3 | Кольцо 170-175-36-2-3 |
37 | 28 0395-20 | Болт М2-6gх160 ГОСТ 7796-70 |
37 | 280395 | Болт M12-6gx160 |
38 | 0901-96-100-20СП(SP) | Тормоз |
38 | 0901-96-100СБ | Тормоз |
39 | Кольцо 170-180-58-2-51-1668 | Кольцо 170-180-58-2-51-1668 |
40 | 320350 | Штифт |
41 | 40 0468-28 | Кольцо |
42 | Кольцо 079-085-36-2-51-1668 | Кольцо 079-085-36-2-51-1668 |
43 | 0901-96-14 | Вал |
44 | Подшипник 209 | Подшипник 209 |
45 | 0901-96-104СБ | Шестерня |
46 | Кольцо 114-120-36-2-51-1668 | Кольцо 114-120-36-2-51-1668 |
47 | Подшипник 42212 | Подшипник 42212 |
48 | 0901-96-21 | Вал-шестерня |
49 | 0901-96-105СБ | Шестерня |
50 | Кольцо 185-190-36-2-3 | Кольцо 185-190-36-2-3 |
51 | 0901-96-7 | Опора |
52 | Кольцо 145-155-46-2-3 | Кольцо 145-155-46-2-3 |
53 | Подшипник 118 | Подшипник 118 |
54 | 0901-96-28 | Кольцо |
55 | ТИБЛ (TIBL) 753513.015 | Пружина 8ТД.28512 |
56 | 28 0545-20 | Болт 3М16х1.5-6gх45 ГОСТ 7796-70 |
56 | 280545 | Болт 3М16х1.5-6gх45.109.40Х.019 ГОСТ 7796-70 |
57 | 0901-96-103СБ | Стакан |
58 | 28 0566-20 | Болт M12x1.5-6gx85 |
58 | 280566 | Болт M12x1.5-6gx85 |
59 | 1101-96-33-01 | Зажим |
60 | Болт M12-6gx35 | Болт M12-6gx35 |
61 | 0901-96-2 | Реборда |
61 | 0901-96-2-20 | Реборда |
62 | 0901-96-6 | Торсион |
63 | 0901-96-29 | Втулка |
64 | 0901-96-8 | Муфта |
65 | 580609 | Кольцо С60 |
66 | 0901-96-64 | Барабан |
66 | 0901-96-64-20 | Барабан |
67 | 0901-96-66 | Реборда |
67 | 0901-96-66-20 | Реборда |
68 | 40 0468-05 | Кольцо |
69 | 0901-96-106-20СП(SP) | Редуктор планетарный |
69 | 0901-96-106СБ | Редуктор планетарный |
Вкладка 16 - Заголовок:
ЛЕБЕДКА
Вкладка 16 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-96-10-20СП(SP) | Лебедка | |
0901-96-10СБ | Лебедка | |
1 | 0901-96-102-20СП(SP) | Рама лебедки |
1 | 0901-96-102СБ | Рама лебедки |
2 | 28 0364-20 | Болт M12-6gx50 |
2 | 280364 | Болт M12-6gx50 |
3 | Шайба 12 ОТ | Шайба 12 ОТ |
4 | 0901-96-1 | Корпус |
4 | 0901-96-1-20 | Корпус |
5 | 46-14-141СБ | Сапун |
6 | 0901-96-35 | Пробка |
6 | 0901-96-35-20 | Пробка |
7 | Болт M12-6gx30 | Болт M12-6gx30 |
8 | 0901-96-15 | Крышка |
8 | 0901-96-15-20 | Крышка |
9 | 0901-96-17 | Крышка |
9 | 0901-96-17-20 | Крышка |
10 | 0901-96-16 | Крышка |
10 | 0901-96-16-20 | Крышка |
11 | 37 5516-20 | Пробка |
11 | 375516 | Пробка |
12 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
13 | 28 0550-20 | Болт М16х1.5-6gх50.109.40Х.029 ГОСТ 7796-70 |
13 | 280550 | Болт М16х1.5-6gх50.109.40Х.019 ГОСТ 7796-70 |
14 | Шайба 16 ОТ | Шайба 16 ОТ |
15 | 31 5271-20 | Шайба |
15 | 315271 | Шайба |
16 | 700-40-5067 | Пробка |
Вкладка 17 - Заголовок:
ОБОРУДОВАНИЕ БУЛЬДОЗЕРНОЕ ПОВОРОТНОЕ
Вкладка 17 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
210922-91-1-20СП(SP) | Оборудование бульдозерное поворотное | |
1 | 1501-26-509CБ | Палец |
2 | 30 0431-20 | Гайка М30х2 |
2 | 300431 | Гайка М30х2 |
3 | 31 0410-01 | Шайба 30 |
3 | 31 0410-20 | Шайба 30 |
4 | Шплинт 6.3x71 | Шплинт 6.3x71 |
5 | 210922-91-200-20СП -20(SP) | Кожух |
5 | 210922-91-200СБ | Кожух |
6 | 28 0746-20 | Болт M20x1.5-6gx90 |
6 | 280746 | Болт M20x1.5-6gx90 |
7 | 31 0310-20 | Шайба 20х4 ГОСТ 11371-78 |
7 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 |
8 | Масленка 1.2 Ц6хр | Масленка 1.2 Ц6хр |
9 | 210922-91-40-01СБ | Палец |
10 | 011501-93-2-02 | Кольцо |
10 | 011501-93-2-02-20 | Кольцо |
11 | 210922-91-500-20СП-20(SP) | Гидросистема бульдозерного оборудования |
11 | 210922-91-500СБ | Гидросистема бульдозерного оборудования |
12 | 210922-91-80-20СП-20(SP) | Раскос винтовой |
12 | 210922-91-80СБ | Раскос винтовой |
13 | 011101-97-2-01 | Планка |
13 | 011101-97-2-01-20 | Планка |
14 | 28 0342-20 | Болт М12х1.25-6gх30.109.40Х.029 ГОСТ 7796-70 |
14 | 280342 | Болт М12х1.25-6gх30.109.40Х.019 ГОСТ 7796-70 |
15 | Шайба 12 | Шайба 12 |
16 | 1101-11-19-20СП(SP) | Опора |
16 | 1101-11-19СБ | Опора |
16 | 210922-91-40СБ | Палец |
17 | 011501-93-2 | Кольцо |
17 | 011501-93-2-20 | Кольцо |
17 | 28 0724-20 | Болт M20-6gx50 |
17 | 280724 | Болт M20-6gx50 |
18 | 31 5317-20 | Шайба |
18 | 315317 | Шайба |
Вкладка 18 - Заголовок:
ОБОРУДОВАНИЕ БУЛЬДОЗЕРНОЕ ПОВОРОТНОЕ
Вкладка 18 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
210922-91-1-20СП(SP) | Оборудование бульдозерное поворотное | |
1 | 1501-26-509CБ | Палец |
2 | 30 0431-20 | Гайка М30х2 |
2 | 300431 | Гайка М30х2 |
3 | 31 0410-01 | Шайба 30 |
3 | 31 0410-20 | Шайба 30 |
4 | Шплинт 6.3x71 | Шплинт 6.3x71 |
5 | 210922-91-200-20СП -20(SP) | Кожух |
5 | 210922-91-200СБ | Кожух |
6 | 28 0746-20 | Болт M20x1.5-6gx90 |
6 | 280746 | Болт M20x1.5-6gx90 |
7 | 31 0310-20 | Шайба 20х4 ГОСТ 11371-78 |
7 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 |
8 | Масленка 1.2 Ц6хр | Масленка 1.2 Ц6хр |
9 | 210922-91-40-01СБ | Палец |
10 | 011501-93-2-02 | Кольцо |
10 | 011501-93-2-02-20 | Кольцо |
11 | 210922-91-500-20СП-20(SP) | Гидросистема бульдозерного оборудования |
11 | 210922-91-500СБ | Гидросистема бульдозерного оборудования |
12 | 210922-91-80-20СП-20(SP) | Раскос винтовой |
12 | 210922-91-80СБ | Раскос винтовой |
13 | 011101-97-2-01 | Планка |
13 | 011101-97-2-01-20 | Планка |
14 | 28 0342-20 | Болт М12х1.25-6gх30.109.40Х.029 ГОСТ 7796-70 |
14 | 280342 | Болт М12х1.25-6gх30.109.40Х.019 ГОСТ 7796-70 |
15 | Шайба 12 | Шайба 12 |
16 | 1101-11-19-20СП(SP) | Опора |
16 | 1101-11-19СБ | Опора |
16 | 210922-91-40СБ | Палец |
17 | 011501-93-2 | Кольцо |
17 | 011501-93-2-20 | Кольцо |
17 | 28 0724-20 | Болт M20-6gx50 |
17 | 280724 | Болт M20-6gx50 |
18 | 31 5317-20 | Шайба |
18 | 315317 | Шайба |
Характеристики
Управление Четра Т-9
Вкладка 1 - Заголовок:
ПРИВОД УПРАВЛЕНИЯ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-13-50-01-20СП-20SP | Привод управления | |
0901-13-50-01СБ | Привод управления | |
1 | 2501-13-96 | Растяжка |
1 | 2501-13-96-20 | Растяжка |
2 | 30 0220-20 | Гайка М12х1.25-6Н.04.029 ГОСТ 15522-70 |
2 | 300220 | Гайка М12х1.25-6Н.04.019 ГОСТ 15522-70 |
3 | 3501-13-138-20СП(SP) | Педаль |
3 | 3501-13-138СБ | Педаль |
4 | Болт M8-6gx30 | Болт M8-6gx30 |
5 | 340350 | Шпонка 5х7.5 ГОСТ 24071-80 |
6 | 40 0359-01 | Накладка педали |
7 | Болт M10-6gx20 | Болт M10-6gx20 |
8 | Шайба 10 ОТ | Шайба 10 ОТ |
9 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 |
9 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 |
10 | 0902-13-201-20СП(SP) | Мостик |
10 | 0902-13-201СБ | Мостик |
11 | 0901-13-130-20СП(SP) | Мостик |
11 | 0901-13-130СБ | Мостик |
12 | 0901-13-139-01-20СП -20SP | Тяга |
12 | 0901-13-139-01СБ | Тяга |
13 | 0901-13-129-20СП(SP) | Тяга |
13 | 0901-13-129СБ | Тяга |
14 | 3501-13-200-20СП(SP) | Тяга |
14 | 3501-13-200СБ | Тяга |
15 | 3501-13-202-20СП(SP) | Мостик |
15 | 3501-13-202СБ | Мостик |
16 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 |
16 | 280250 | Болт М10-6gх40 ГОСТ 7796-70 |
17 | 3501-13-255СБ | Педаль |
18 | 700-38-2742-01 | Пружина |
18 | 700-38-2742-20 | Пружина |
19 | Гайка М6 | Гайка М6 |
20 | Болт M8-6gx25 | Болт M8-6gx25 |
21 | Шайба 8Т | Шайба 8Т |
22 | 700-38-2552-01 | Пружина |
22 | 700-38-2552-20 | Пружина |
23 | 3501-13-218-20СП(SP) | Тяга |
23 | 3501-13-218СБ | Тяга |
24 | 3501-13-215-01-20СП -20SP | Мостик |
24 | 3501-13-215-01СБ | Мостик |
25 | Болт M10-6gx30 | Болт M10-6gx30 |
26 | 0901-13-111-20СП(SP) | Мостик |
26 | 0901-13-111СБ | Мостик |
27 | 3501-13-164-01-20СП -20SP | Рукоятка |
27 | 3501-13-164-01СБ | Рукоятка |
28 | 3501-13-163-01-20СП -20SP | Рукоятка |
28 | 3501-13-163-01СБ | Рукоятка |
29 | 404-13-269-01 | Ось |
29 | 404-13-269-01-20 | Ось |
30 | Шплинт 3.2x14 | Шплинт 3.2x14 |
31 | 46-13-174 | Ухо |
31 | 46-13-174-20 | Ухо |
32 | 0901-13-101-20СП(SP) | Мостик |
32 | 0901-13-101СБ | Мостик |
33 | 3501-13-137-01-20СП -20SP | Корпус |
33 | 3501-13-137-01СБ | Корпус |
34 | 2501-13-196 | Упор |
34 | 2501-13-196-20 | Упор |
Вкладка 2 - Заголовок:
ПРИВОД УПРАВЛЕНИЯ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 3501-13-253СБ | Сектор |
2 | 700-38-2563 | Пружина |
2 | 700-38-2563-20 | Пружина |
3 | 3501-13-128 | Корпус |
4 | 2501-13-309СБ | Рукоятка |
5 | 3501-13-183 | Фиксатор |
6 | 0901-13-127-20СП(SP) | Тяга |
6 | 0901-13-127СБ | Тяга |
7 | 0901-13-121-20СП(SP) | Мостик |
7 | 0901-13-121СБ | Мостик |
8 | Болт М6-6gх16 | Болт М6-6gх16 |
9 | Шайба 6Т | Шайба 6Т |
10 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
10 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
11 | 0901-13-119-20СП(SP) | Крышка |
11 | 0901-13-119СБ | Крышка |
12 | Болт M10-6gx30 | Болт M10-6gx30 |
13 | Шайба 10 ОТ | Шайба 10 ОТ |
14 | Гайка М6 | Гайка М6 |
15 | Болт M8-6gx25 | Болт M8-6gx25 |
16 | Шайба 8Т | Шайба 8Т |
17 | 312001-13-26-04- 20СП -20SP | Тяга |
17 | 312001-13-26-04СБ | Тяга |
Вкладка 3 - Заголовок:
ПРИВОД УПРАВЛЕНИЯ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | Болт M8-6gx25 | Болт M8-6gx25 |
2 | Шайба 8Т | Шайба 8Т |
3 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 |
3 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 |
4 | 46-23-133 | Рукоятка |
5 | Болт M8-6gx40 | Болт M8-6gx40 |
6 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
6 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
7 | 404-13-269-02 | Ось |
7 | 404-13-269-02-20 | Ось |
8 | Шплинт 3.2x14 | Шплинт 3.2x14 |
9 | Выключатель ВК418А-3716000 | Выключатель ВК418А-3716000 |
9 | Выключатель ВК418А-3716000Т | Выключатель ВК418А-3716000Т |
10 | 0901-13-105-20СП(SP) | Блок управления |
10 | 0901-13-105СБ | Блок управления |
11 | 0901-13-122-20СП(SP) | Тяга |
11 | 0901-13-122СБ | Тяга |
12 | Болт M10-6gx30 | Болт M10-6gx30 |
13 | Шайба 10 ОТ | Шайба 10 ОТ |
14 | Болт М6-6gх16 | Болт М6-6gх16 |
15 | Шайба 6Т | Шайба 6Т |
16 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
16 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
17 | TT2501-13-159-02СБ | Крышка |
18 | 0901-13-106-20СП(SP) | Тяга |
18 | 0901-13-106СБ | Тяга |
19 | 0901-13-125-20СП(SP) | Тяга |
19 | 0901-13-125СБ | Тяга |
20 | 0901-13-143-20СП(SP) | Тяга |
20 | 0901-13-143СБ | Тяга |
21 | 700-38-2757-01 | Пружина |
21 | 700-38-2757-20 | Пружина |
22 | 3501-13-127 | Планка |
22 | 3501-13-127-20 | Планка |
23 | Подшипник 942/20 | Подшипник 942/20 |
24 | 500093 | Кольцо СП26.5-19-3.5 ТУ 17 РСФСР 35-7755-84 |
25 | 404-13-269 | Ось |
25 | 404-13-269-20 | Ось |
26 | 310330 | Шайба 20.01.08кп.019 ГОСТ 10450-78 |
26 | 310330-20 | Шайба 20.01.08кп.0221 ГОСТ 10450-78 |
27 | 404-13-226 | Зажим |
27 | 404-13-226-20 | Зажим |
28 | 3501-13-122 | Ось |
Вкладка 4 - Заголовок:
УПРАВЛЕНИЕ ТРАКТОРОМ
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-13-1-01-20СП(SP) | Управление трактором | |
0901-13-1-01СБ | Управление трактором | |
1 | 0902-13-205-20СП(SP) | Тяга |
1 | 0902-13-205СБ | Тяга |
2 | 0902-13-206-20СП(SP) | Тяга |
2 | 0902-13-206CБ | Тяга |
3 | 312001-13-27-01 | Ось специальная |
4 | Гайка М6 | Гайка М6 |
5 | Шайба 6Т | Шайба 6Т |
6 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
6 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
7 | TT2501-13-234-01 -20СП(SP) | Тяга |
7 | TT2501-13-234-01СБ | Тяга |
8 | 2501-13-232-13-20СП -20(SP) | Рычаг |
8 | 2501-13-232-13СБ | Рычаг |
9 | Болт М8-6gx30 | Болт М8-6gx30 |
10 | 340350 | Шпонка 5х7.5 ГОСТ 24071-80 |
11 | 2501-13-233-04-20СП -20(SP) | Рычаг |
11 | 2501-13-233-04СБ | Рычаг |
12 | TT2501-13-128-02-20CП(SP) | Рычаг |
12 | ТТ2501-13-128-02СБ | Рычаг |
13 | Болт М8-6gx25 | Болт М8-6gx25 |
14 | 404-13-269 | Ось |
15 | Шплинт 3.2x14 | Шплинт 3.2x14 |
16 | 0901-13-132-20СП -20(SP) | Тяга |
16 | 0901-13-132СБ | Тяга |
17 | 0901-13-132-01-20СП -20(SP) | Тяга |
17 | 0901-13-132-01СБ | Тяга |
18 | 0901-13-50-01-20СП -20(SP) | Привод управления |
18 | 0901-13-50-01СБ | Привод управления |
19 | 404-13-269-02 | Ось |
Характеристики
Сиденья Четра Т-9
Вкладка 1 - Заголовок:
ПОЛ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-24-1-02-20СП(SP) | Пол | |
1 | 3501-24-126 | Уплотнение |
1 | 3501-24-126-20 | Уплотнение |
2 | Болт M8-6gx20 | Болт M8-6gx20 |
3 | Шайба 8Т | Шайба 8Т |
4 | Шайба 8 | Шайба 8 |
5 | 3501-24-140-01 -20СП(SP) | Крышка |
5 | 3501-24-140-01СБ | Крышка |
6 | 3501-24-195 | Коврик |
6 | 3501-24-195-20 | Коврик |
7 | 3501-24-35-03 | Коврик |
8 | 3501-24-35 | Коврик |
9 | 3501-24-35-01 | Коврик |
9 | 3501-24-35-01-20 | Коврик |
10 | 3501-24-35-02 | Коврик |
11 | 47 0230-20 | Ось 6-10Б12х45 |
11 | 470230 | Ось 6-10Б12х45 |
12 | Шайба 10 | Шайба 10 |
13 | Шплинт 3.2x14 | Шплинт 3.2x14 |
14 | Гайка М8 | Гайка М8 |
15 | Шайба 8 | Шайба 8 |
16 | Шайба 16 ОТ | Шайба 16 ОТ |
17 | 28 0558-20 | Болт М16-6gх60 |
17 | 280558 | Болт М16-6gх60 |
18 | 2501-24-150-01 | Пластина |
18 | 2501-24-150-01-20 | Пластина |
19 | 28 0342-20 | Болт М12х1.25-6gх30.109.40Х.029 ГОСТ 7796-70 |
19 | 280342 | Болт М12х1.25-6gх30.109.40Х.019 ГОСТ 7796-70 |
20 | Шайба 12 ОТ | Шайба 12 ОТ |
21 | Шайба 12 | Шайба 12 |
22 | 28 0551-20 | Болт M16-6gx50 |
22 | 280551 | Болт M16-6gx50 |
23 | 0901-24-125-20СП(SP) | Проставка |
23 | 0901-24-125СБ | Проставка |
24 | Болт M16-6gx45 | Болт M16-6gx45 |
25 | 400415 | Уплотнитель |
26 | 3501-24-54 | Коврик |
26 | 3501-24-54-20 | Коврик |
27 | 3501-24-55 | Коврик Коврик |
28 | 3501-24-55-01 | Коврик Коврик |
29 | 3501-24-84 | Коврик |
30 | 3501-24-143 | Уплотнение |
30 | 3501-24-143-20 | Уплотнение |
31 | 400487 | Утеплитель |
32 | 0901-24-110-20СП(SP) | Короб |
32 | 0901-24-110СБ | Короб |
33 | Болт M10-6gx30 | Болт M10-6gx30 |
34 | Шайба 10 ОТ | Шайба 10 ОТ |
35 | 28 0573-20 | Болт M16-6gx120 |
35 | 280573 | Болт M16-6gx120 |
36 | Шайба 16 | Шайба 16 |
37 | 0901-24-81 | Прокладка |
38 | 30 0268-20 | Гайка М16 |
38 | 300268 | Гайка М16 |
39 | 312001-53-8-20 | Крышка |
Вкладка 2 - Заголовок:
ПОЛ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-24-1-02-20СП(SP) | Пол | |
0901-24-1-02СБ | Пол | |
1 | Шайба 10 | Шайба 10 |
2 | Шайба 10 ОТ | Шайба 10 ОТ |
3 | Болт M10-6gx30 | Болт M10-6gx30 |
4 | 0901-24-109-20СП(SP) | Опора |
4 | 0901-24-109СБ | Опора |
5 | 3501-24-245 | Кронштейн |
5 | 3501-24-245-20 | Кронштейн |
6 | Шайба 6Т | Шайба 6Т |
7 | Болт М6-6gх16 | Болт М6-6gх16 |
8 | Шайба 8Т | Шайба 8Т |
9 | Винт ВМ8-6gх18 | Винт ВМ8-6gх18 |
10 | 3501-24-325 | Кожух |
10 | 3501-24-325-20 | Кожух |
11 | 400415 | Уплотнитель |
12 | Шайба 8 | Шайба 8 |
13 | Болт M8-6gx30 | Болт M8-6gx30 |
14 | Болт M10-6gx20 | Болт M10-6gx20 |
15 | 0901-24-107-20СП(SP) | Балка |
15 | 0901-24-107СБ | Балка |
16 | Болт M8-6gx20 | Болт M8-6gx20 |
17 | 401-24-210-20СП(SP) | Упор |
17 | 401-24-210СБ | Упор |
18 | 3501-24-35-03 | Коврик |
19 | 3501-24-35-02 | Коврик |
20 | 3501-24-35-01 | Коврик |
20 | 3501-24-35-01-20 | Коврик |
21 | 3501-24-35 | Коврик |
22 | 3501-24-130 | Уплотнение |
22 | 3501-24-130-20 | Уплотнение |
23 | TT2501-13-155-01-20СП -20(SP) | Тяга |
23 | TT2501-13-155-01СБ | Тяга |
24 | 3501-24-203 | Ручка |
24 | 3501-24-203-20 | Ручка |
25 | Гайка М8 | Гайка М8 |
26 | Шайба 8 | Шайба 8 |
27 | 404-13-269 | Ось |
27 | 404-13-269-20 | Ось |
28 | Шплинт 3.2x14 | Шплинт 3.2x14 |
29 | 3501-24-52 | Коврик |
29 | 3501-24-52-20 | Коврик |
30 | 3501-24-52-01 | Коврик |
30 | 3501-24-52-01-20 | Коврик |
31 | 3501-24-59 | Коврик |
32 | 3501-24-59-01 | Коврик |
33 | 3501-24-127 | Уплотнение |
33 | 3501-24-127-20 | Уплотнение |
34 | 0901-24-101-02-20СП -20(SP) | Каркас |
34 | 0901-24-101-02СБ | Каркас |
35 | 3501-24-164-20СП(SP) | Крышка |
35 | 3501-24-164СБ | Крышка |
36 | 3501-24-36 | Коврик |
36 | 3501-24-36-20 | Коврик |
37 | 3501-24-36-01 | Коврик |
37 | 3501-24-36-01-20 | Коврик |
38 | 3501-24-134 | Коврик |
39 | 3501-24-134-01 | Коврик |
40 | 3501-24-139 | Уплотнение |
40 | 3501-24-139-20 | Уплотнение |
41 | 3501-24-195 | Коврик |
41 | 3501-24-195-20 | Коврик |
42 | 3501-24-339 | Коврик |
43 | 3501-24-339-01 | Коврик |
44 | 3501 -24-339-02-20 | Коврик |
44 | 3501-24-339-02 | Коврик |
45 | 3501-24-339-03 | Коврик |
46 | 3501-24-165-01-20СП -20(SP) | Балка |
46 | 3501-24-165-01СБ | Балка |
47 | 28 0150-20 | Болт М8-6gх55 |
47 | 280150 | Болт М8-6gх55 |
48 | 0901-24-115-20СП(SP) | Крышка |
48 | 0901-24-115СБ | Крышка |
49 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
49 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
50 | 0901-24-111-20СП(SP) | Крышка |
50 | 0901-24-111СБ | Крышка |
51 | Болт M8-6gx70 | Болт M8-6gx70 |
52 | 3501-24-124 | Кожух |
52 | 3501-24-124-20 | Кожух |
53 | 3501-24-129 | Уплотнение |
53 | 3501-24-129-20 | Уплотнение |
54 | 3501-24-41 | Коврик |
54 | 3501-24-41-20 | Коврик |
55 | 3501-24-41-01 | Коврик |
55 | 3501-24-41-01-20 | Коврик |
56 | 3501-24-137 | Коврик |
56 | 3501-24-137-20 | Коврик |
57 | 3501-24-138 | Коврик |
58 | 0901-24-113-20СП(SP) | Стяжка |
58 | 0901-24-113СБ | Стяжка |
59 | 3501-24-128 | Уплотнение |
59 | 3501-24-128-20 | Уплотнение |
60 | 3501-24-143 | Уплотнение |
60 | 3501-24-143-20 | Уплотнение |
61 | Гидравлическая опора | Гидравлическая опора |
62 | Гидравлическая опора | Гидравлическая опора |
63 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 |
63 | 280250 | Болт М10-6gх40 ГОСТ 7796-70 |
64 | 0901-24-125-20СП(SP) | Проставка |
64 | 0901-24-125СБ | Проставка |
Вкладка 3 - Заголовок:
УСТАНОВКА СИДЕНЬЯ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-23-1СБ | Установка сиденья | |
1 | Сиденье водителя Р405СВ/М80Н | Сиденье водителя Р405СВ/М80Н |
2 | 0901-23-101-20СП(SP) | Каркас переходной |
2 | 0901-23-101СБ | Каркас переходной |
3 | Болт М8-6gx25 | Болт М8-6gx25 |
4 | Гайка М8 | Гайка М8 |
5 | Шайба 8Т | Шайба 8Т |
6 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
6 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
Характеристики
Кабина Четра Т-9
Вкладка 1 - Заголовок:
КАБИНА
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
1 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
2 | Шайба 8Т | Шайба 8Т |
3 | Болт M8-6gx30 | Болт M8-6gx30 |
4 | 2501-89-93 | Торсион |
5 | 2501-89-30 | Крышка |
5 | 2501-89-30-20 | Крышка |
6 | 2501-89-27 | Шайба |
7 | 2501-89-28-01 | Ось |
8 | 2501-89-156-20СП(SP) | Кронштейн |
8 | 2501-89-156СБ | Кронштейн |
9 | Болт M8-6gx20 | Болт M8-6gx20 |
10 | 2501-89-26-01 | Кронштейн |
10 | 2501-89-26-01-20 | Кронштейн |
11 | Болт M8-6gx16 | Болт M8-6gx16 |
12 | 2501-89-106-20СП(SP) | Кронштейн |
12 | 2501-89-106СБ | Кронштейн |
13 | 2501-89-106-01-20СП(SP) | Кронштейн |
13 | 2501-89-106-01СБ | Кронштейн |
14 | 2501-89-26 | Кронштейн |
14 | 2501-89-26-20 | Кронштейн |
15 | 2501-89-206 | Втулка |
16 | 315185 | Шайба |
16 | 315185-20 | Шайба |
17 | 2501-89-28-02 | Ось |
18 | 2501-89-29 | Штанга |
18 | 2501-89-29-20 | Штанга |
19 | 2501-89-28 | Ось |
20 | 2501-89-92 | Ось |
21 | 2501-89-155-20СП(SP) | Кронштейн |
21 | 2501-89-155СБ | Кронштейн |
22 | 2501-89-34 | Пластина |
23 | 3501-24-166-20СП(SP) | Каркас |
23 | 3501-24-166СБ | Каркас |
24 | 2501-89-140-20СП(SP) | Каркас |
24 | 2501-89-140СБ | Каркас |
25 | 2501-89-32 | Пружина |
26 | 2501-89-33 | Накладка |
26 | 2501-89-33-20 | Накладка |
27 | 2501-89-64 | Панель |
28 | Винт B.M6-6gx16 | Винт B.M6-6gx16 |
29 | Шайба 6Т | Шайба 6Т |
30 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
30 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
31 | 2501-89-205 | Упор |
31 | 2501-89-205-20 | Упор |
32 | 2501-89-65 | Панель |
33 | 2501-89-66 | Панель |
34 | 2501-89-186 | Упор |
35 | 2501-89-31 | Скоба |
35 | 2501-89-31-20 | Скоба |
36 | 2501-89-188 | Упор |
37 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 |
37 | 310080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 |
38 | Шайба 5 | Шайба 5 |
39 | Винт B.M5-6gx16 | Винт B.M5-6gx16 |
Вкладка 2 - Заголовок:
КАБИНА
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
2501-59-1-01-20СП(SP) | Кабина | |
2501-59-1-01СБ | Кабина | |
2501-59-1-20СП(SP) | Кабина | |
2501-59-1СБ | Кабина | |
1 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 |
1 | 310210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 |
2 | Шайба 12 ОТ | Шайба 12 ОТ |
3 | 28 0320-20 | Болт М12х1.25-6gх20 ГОСТ 7796-70 |
3 | 280320 | Болт М12х1.25-6gх20 ГОСТ 7795-70 |
4 | 401-59-168СБ | Поручень |
5 | 2501-59-147-04 | Лист |
6 | 2501-59-147-05 | Лист |
7 | 2501-59-149 | Панель |
8 | Болт M8-6gx20 | Болт M8-6gx20 |
9 | Шайба 8Т | Шайба 8Т |
10 | 31 0140-20 | Шайба 8 ГОСТ 6958-78 |
10 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 |
11 | 2501-59-186 | Пластина |
12 | 2501-59-160-20СП(SP) | Фиксатор |
12 | 2501-59-160СБ | Фиксатор |
13 | 2501-59-157-01-20СП(SP) | Балка |
13 | 2501-59-157-01СБ | Балка |
14 | Болт M10-6gx30 | Болт M10-6gx30 |
15 | Шайба 10 ОТ | Шайба 10 ОТ |
16 | 31 0170-20 | Шайба 10.01.10.0221 ГОСТ 11 371-78 |
16 | 310170 | Шайба 10 ГОСТ 11371-78 |
17 | 2501-59-280 | Кронштейн |
17 | 2501-59-280-20 | Кронштейн |
18 | Болт M8-6gx16 | Болт M8-6gx16 |
19 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
19 | 310150 | Шайба 8 ГОСТ 11371-78 |
20 | 7879-4204-01 | Пробка |
21 | 2501-59-157-20СП(SP) | Балка |
21 | 2501-59-157СБ | Балка |
22 | 2501-59-160-01-20СП(SP) | Фиксатор |
22 | 2501-59-160-01СБ | Фиксатор |
23 | Винт BM6-6gx22 | Винт BM6-6gx22 |
24 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
24 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
25 | Гайка М6 | Гайка М6 |
26 | 2501-59-268 | Крючок |
27 | 46-59-419-06 | Кант №23 |
28 | Рамка окна двери водителя | Рамка окна двери водителя 3205-6403010СБ |
29 | 2501-59-277 | Стопор |
29 | 2501-59-277-20 | Стопор |
30 | 2501-59-276 | Прокладка |
30 | 2501-59-276-20 | Прокладка |
31 | 2501-59-275 | Прокладка |
31 | 2501-59-275-20 | Прокладка |
32 | 2501-59-274 | Прокладка |
32 | 2501-59-274-20 | Прокладка |
33 | Шайба 6Т | Шайба 6Т |
34 | Винт BM6-6gx16 | Винт BM6-6gx16 |
35 | Винт BM5-6gx22 | Винт BM5-6gx22 |
36 | Замок форточки в сборе 3221-5403600 | Замок форточки в сборе 3221-5403600 |
37 | 2501-59-278 | Крючок |
37 | 2501-59-278-20 | Крючок |
38 | Винт BM4-6gx16 | Винт BM4-6gx16 |
39 | Шайба 4 | Шайба 4 |
Вкладка 3 - Заголовок:
КАБИНА
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 2501-59-101-01-20СП(SP) | Каркас |
1 | 2501-59-101-01СБ | Каркас |
1 | 2501-59-101-20СП(SP) | Каркас |
1 | 2501-59-101СБ | Каркас |
2 | 401-59-422 | Планка |
2 | 401-59-422-20 | Планка |
3 | 2501-59-105 | Стержень |
3 | 2501-59-105-20 | Стержень |
4 | 46-59-245-20СП(SP) | Створка |
4 | 46-59-245СБ | Створка |
5 | 28 0535-20 | Болт М16х1.25-6gх38.109.40Х.029 ГОСТ 7796-70 |
5 | 280535 | Болт М16х1.25-6gх38.109.40Х.019 ГОСТ 7796-70 |
6 | Шайба 16 ОТ | Шайба 16 ОТ |
7 | 31 0270-20 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 |
7 | 310270 | Шайба 16 ГОСТ 11371-78 |
8 | 2501-59-109-20СП(SP) | Дверь |
8 | 2501-59-109СБ | Дверь |
9 | 46-59-419-06 | Кант №23 |
10 | 2501-59-73-01 | Окантовка |
11 | 2501-59-118СБ | Стеклопакет СПКТ ТУ21-0287200-005-91 |
12 | 2501-59-134-20СП(SP) | Ручка |
12 | 2501-59-134СБ | Ручка |
13 | 2501-59-145 | Панель |
14 | 2501-59-73 | Окантовка |
15 | 46-59-419 | Кант №23 |
16 | 2501-59-117СБ | Стеклопакет СПКТ ТУ21-0287200-005-91 |
17 | 2501-59-110-20СП(SP) | Дверь |
17 | 2501-59-110СБ | Дверь |
18 | 400460 | Уплотнитель двери |
19 | Замок правый А1.2501-59-25 | Замок правый А1.2501-59-25 |
20 | 2501-59-145-01 | Панель |
21 | Винт А1.2501-59-102 | Винт А1.2501-59-102 |
22 | 2501-59-135-20СП(SP) | Ручка |
22 | 2501-59-135СБ | Ручка |
23 | Замок левый А1.2501-59-26 | Замок левый А1.2501-59-26 |
24 | Уплотнитель 2107-6107018 | Уплотнитель 2107-6107018 |
25 | 2501-59-258-01 | Панель |
26 | 2501-59-257-01 | Панель |
27 | 2501-59-120СБ | Стеклопакет СПКТ ТУ21-0287200-005-91 |
28 | 2501-59-73-03 | Окантовка |
29 | 46-59-419-03 | Кант №23 |
30 | Планка А1.2501-59-103 | Планка А1.2501-59-103 |
31 | Болт М8-6gх30 | Болт М8-6gх30 |
32 | Шайба 8Т | Шайба 8Т |
33 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
33 | 310150 | Шайба 8 ГОСТ 11371-78 |
34 | Накладка МЦ8-9.00.02 | Накладка МЦ8-9.00.02 |
35 | Винт МЦ8-9.00.04 | Винт МЦ8-9.00.04 |
36 | Пластина пружинная МЦ8-9.00.03 | Пластина пружинная МЦ8-9.00.03 |
37 | 2501-59-101 | Ручка |
38 | Болт М8-6gх20 | Болт М8-6gх20 |
Вкладка 4 - Заголовок:
КАБИНА
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-111-01-10СБ | Кабина | |
0901-111-01-20СП(SP) | Кабина | |
0901-111-01СБ | Кабина | |
0901-111-10СБ | Кабина | |
0901-111-15-10СБ | Кабина | |
0901-111-15-20СП(SP) | Кабина | |
0901-111-15СБ | Кабина | |
0901-111-16-10СБ | Кабина | |
0901-111-16-20СП(SP) | Кабина | |
0901-111-16СБ | Кабина | |
0901-111-20СП(SP) | Кабина | |
0901-111СБ | Кабина | |
1 | 1102-10-18-01-10СБ | Электрооборудование пола кабины |
1 | 1102-10-18-01-20СП -20(SP) | Электрооборудование пола кабины |
1 | 1102-10-18-01СБ | Электрооборудование пола кабины |
2 | 0901-47-2СБ | Установка зависимого отопителя кабины |
3 | Моторедуктор 525.3730 | Моторедуктор 525.3730 |
4 | 0901 -24-1 -02-20СП(SP) | Пол |
4 | 0901-24-1-02СБ | Пол |
5 | 0901-13-1-01-20СП -20(SP) | Управление трактором |
5 | 0901-13-1-01СБ | Управление трактором |
6 | Пантографное устройство стеклоочистителя 40.5205.800-04 | Пантографное устройство стеклоочистителя 40.5205.800-04 |
7 | Пантографное устройство стеклоочистителя 40.5205.800-09 | Пантографное устройство стеклоочистителя 40.5205.800-09 |
8 | 312001-57-2-20СП(SP) | Установка вентиляторов кабины |
8 | 312001-57-2СБ | Установка вентиляторов кабины |
9 | Машинокомплект интерьера кабины 1101-89-5МК | Машинокомплект интерьера кабины 1101-89-5МК |
10 | 2501-89-62 | Панель |
11 | 2501-89-63 | Панель |
12 | 2501-59-1-01-20СП(SP | Кабина |
12 | 2501-59-1-01СБ | Кабина |
12 | 2501-59-1-20СП(SP) | Кабина |
12 | 2501-59-1СБ | Кабина |
13 | 1102-10-13-10СБ | Электрооборудование крыши кабины |
13 | 1102-10-13-20СП(SP) | Электрооборудование крыши кабины |
13 | 1102-10-13СБ | Электрооборудование крыши кабины |
14 | Пантографное устройство стеклоочистителя 40.5205.800 | Пантографное устройство стеклоочистителя 40.5205.800 |
15 | Моторедуктор 52.3730 | Моторедуктор 52.3730 |
16 | Винт 2-4.2x50 | Винт 2-4.2x50 |
17 | Гайка 292685-П2 | Гайка 292685-П2 |
18 | 0901-23-1-20СП(SP) | Установка сиденья |
18 | 0901-23-1СБ | Установка сиденья |
19 | Болт М10-6gх30 | Болт М10-6gх30 |
20 | Шайба 10ОТ | Шайба 10ОТ |
21 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 |
21 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 |
22 | 2501-59-175-20СП(SP) | Молоток |
22 | 2501-59-175СБ | Молоток |
23 | 2501-89-31 | Скоба |
23 | 2501-89-31-20 | Скоба |
24 | 2501-89-171 | Лист |
25 | Поручень 3302-8202200 | Поручень 3302-8202200 |
26 | Винт ВМ6-6gх16 | Винт ВМ6-6gх16 |
27 | 2501-89-10-31-20СП -20(SP) | Установка табличек |
27 | 2501-89-10-31СБ | Установка табличек |
27 | 2501-89-10-32-20СП -20(SP) | Установка табличек |
27 | 2501-89-10-32СБ | Установка табличек |
28 | 4596321017 | Винт 4x16 |
29 | Винт 2-4.2x25 | Винт 2-4.2x25 |
30 | 2501-13-299 | Рукоятка |
31 | Чехол 2108.1703.200 | Чехол 2108.1703.200 |
32 | Винт ВМ6-6gх16 | Винт ВМ6-6gх16 |
33 | 355440 | Винт |
34 | 2501-89-123СБ | Клипса |
35 | 2501-59-176СБ | Решетка |
36 | 28 0320-20 | Болт М12х1.25-6gх20 ГОСТ 7796-70 |
36 | 280320 | Болт М12х1.25-6gх20 ГОСТ 7795-70 |
37 | Шайба 12ОТ | Шайба 12ОТ |
38 | 21 0210-20 | Шайба 12x2 |
38 | 210210 | Шайба 12x2 |
39 | Пепельница ВАЗ 2106 | Пепельница ВАЗ 2106 |
Вкладка 5 - Заголовок:
КАБИНА
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
2501-59-1-01СБ | Кабина | |
1 | TT2501-23-2 | Ручка |
2 | 2501-59-158-20СП(SP) | Направляющая |
2 | 2501-59-158СБ | Направляющая |
3 | 2501-59-158-01-20CП(SP) | Направляющая |
3 | 2501-59-158-01CБ | Направляющая |
4 | 2501-59-159-20СП(SP) | Кронштейн |
4 | 2501-59-159СБ | Кронштейн |
5 | 2501-59-147-07 | Лист |
6 | 2501-59-257-01 | Панель |
7 | 2501-59-148 | Панель |
8 | 2501-59-147-02 | Лист |
9 | 2501-59-101-01-20СП(SP) | Каркас |
9 | 2501-59-101-01СБ | Каркас |
10 | Болт М10-6gх60 | Болт М10-6gх60 |
11 | Шайба 10 ОТ | Шайба 10 ОТ |
12 | Болт М8-6gх20 | Болт М8-6gх20 |
13 | Шайба 8Т | Шайба 8Т |
14 | 31 0140-20 | Шайба 8 ГОСТ 6958-78 |
14 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 |
15 | 2501-59-147-03 | Лист |
16 | 38 5284-20 | Пружина |
16 | 385284-01 | Пружина |
17 | 30 0220-20 | Гайка М12х1.25-6Н.04.029 ГОСТ 15522-70 |
17 | 300220 | Гайка М12х1.25-6Н.04.019 ГОСТ 15522-70 |
18 | 2501-59-185 | Винт |
18 | 2501-59-185-20 | Винт |
19 | Болт М8-6gх35 | Болт М8-6gх35 |
20 | Гайка М8 | Гайка М8 |
21 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
21 | 310150 | Шайба 8 ГОСТ 11371-78 |
22 | 2501-59-180-20СП(SP) | Крышка |
22 | 2501-59-180СБ | Крышка |
23 | 2501-59-267 | Кронштейн |
23 | 2501-59-267-20 | Кронштейн |
24 | Зеркало 53205-8201110 | Зеркало 53205-8201110 |
25 | 46-59-419-02 | Кант №23 |
26 | 400085 | Опора |
27 | 2501-59-150 | Кронштейн |
27 | 2501-59-150-20 | Кронштейн |
28 | 401-59-260-20СП | Гнездо |
28 | 401-59-260СБ | Гнездо |
29 | Хомут крепления термоса 54-00-630 | Хомут крепления термоса 54-00-630 |
30 | 2501-59-119СБ | Стеклопакет СПТК ТУ21-0287200-05-91 |
31 | 2501-59-73-02 | Окантовка |
Вкладка 6 - Заголовок:
КАБИНА
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 3501-24-199 | Планка |
1 | 3501-24-199-20 | Планка |
3 | Шайба 16 ОТ | Шайба 16 ОТ |
4 | 310270 | Шайба 16.01.20.019 ГОСТ 11371-78 |
4 | 310270-20 | Шайба 16.01.20.0221 ГОСТ 11371-78 |
5 | Болт М6-6gx16 | Болт М6-6gx16 |
6 | Шайба 6Т | Шайба 6Т |
7 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
7 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
8 | 3501-24-200 | Планка |
8 | 3501-24-200-20 | Планка |
9 | 315390 | Шайба |
9 | 315390-20 | Шайба |
10 | 2501-59-242 | Втулка |
11 | 700-40-3141 | Кольцо |
12 | 2501-59-243 | Шайба |
13 | 2501-59-241 | Втулка |
14 | Болт М6-6gx20 | Болт М6-6gx20 |
15 | 700-40-6695 | Кольцо |
16 | 2501-89-188 | Упор |
17 | Винт В.М4-6gx12 | Винт В.М4-6gx12 |
18 | Шайба 5 | Шайба 5 |
19 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 |
19 | 310080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 |
20 | Гайка М5 | Гайка М5 |
21 | 2501-59-93 | Кронштейн |
21 | 2501-59-93-20 | Кронштейн |
22 | 2501-59-261 | Стержень |
22 | 2501-59-261-20 | Стержень |
23 | Шторка автомобильная тип 0276 | Шторка автомобильная тип 0276 |
24 | 4596321017 | Винт 4x16 |
25 | Винт В.М5-6gx12 | Винт В.М5-6gx12 |
26 | Гайка М4 | Гайка М4 |
28 | 700-31-2209 | Шайба ГОСТ 11371-78 |
28 | 700-31-2209-20 | Шайба ГОСТ 11371-78 |
29 | 28 0544-20 | Болт М16х1.5-6gх45.109.40Х.029 ГОСТ 7796-70 |
29 | 280544 | Болт М16х1.5-6gх45.109.40Х.019 ГОСТ 7796-70 |
30 | 355440 | Винт |
Вкладка 7 - Заголовок:
КАБИНА
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 2501-59-159-20СП(SP) | Кронштейн |
1 | 2501-59-159СБ | Кронштейн |
2 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 |
2 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 |
3 | Шайба 10.ОТ | Шайба 10.ОТ |
4 | Болт М10-6gх30 | Болт М10-6gх30 |
5 | 0901-59-101-20СП(SP) | Тяга |
5 | 0901-59-101СБ | Тяга |
6 | Гайка М12х1.25 | Гайка М12х1.25 |
7 | 1101-59-102-20СП(SP) | Наконечник |
7 | 1101-59-102СБ | Наконечник |
8 | 2501-59-185 | Винт |
8 | 2501-59-185-20 | Винт |
9 | 2501-89-31 | Скоба |
9 | 2501-89-31-20 | Скоба |
10 | 2501-89-188 | Упор |
11 | 1101-59-10 | Планка |
11 | 1101-59-10-20 | Планка |
12 | Винт B.M5-6gx16 | Винт B.M5-6gx16 |
13 | Шайба 5 | Шайба 5 |
14 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 |
14 | 310080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 |
15 | 1101-59-3 | Стержень |
15 | 1101-59-3-20 | Стержень |
16 | 1101-59-4 | Уголок |
16 | 1101-59-4-20 | Уголок |
17 | 46-43-105-01 | Кольцо |
17 | 46-43-105-10 | Кольцо |
18 | 700-38-2517-01 | Пружина |
18 | 700-38-2517-20 | Пружина |
19 | 1101-59-101-20СП(SP) | Кронштейн |
19 | 1101-59-101СБ | Кронштейн |
Вкладка 8 - Заголовок:
МАШИНОКОМПЛЕКТ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ ИНТЕРЬЕРА КАБИНЫ «ЧЕТРА»
Вкладка 8 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-89-5МК | Машинокомплект интерьера кабины «Четра» | |
1 | 1101-89-2МК-9а | Облицовка стойки левая |
2 | 1101-89-2МК-30 | Накладка джойстика КПП |
3 | 1101-89-2МК-12 | Облицовка панели приборов левая нижняя |
4 | 1101-89-2МК-11 | Накладка панели приборов левая нижняя |
5 | 1101-89-2МК-3 | Облицовка панели приборов правая нижняя |
6 | 1101-89-2МК-15 | Облицовка двери |
7 | 1101-89-2МК-2 | Накладка панели приборов правая нижняя |
8 | 1101-89-2МК-19 | Накладка пола |
9 | 1101-89-2МК-16 | Облицовка ящика нижняя |
10 | 1101-89-2МК-16а | Облицовка ящика верхняя |
11 | 1101-89-5МК-31 | Накладка джойстика отвала |
12 | 1101-89-5МК-1а | Накладка панели приборов правая задняя |
13 | 1101-89-2 МК-1 | Накладка панели приборов правая передняя |
14 | 1101-89-2МК-9 | Облицовка стойки правая |
15 | 1101-89-2МК-20 | Облицовка комбинации приборов |
16 | 1101-89-2МК-29 | Кожух вентиляционного блока |
17 | 1101-89-2МК-17 | Панель крыши передняя |
18 | 1101-89-2МК-7 | Антресоль правая |
19 | 1101-89-2МК-8 | Дверка антресоли правая |
20 | 1101-89-2МК-21а | Фиксатор замка антресоли |
21 | 1101-89-2МК-24 | Пружина |
22 | 1101-89-2МК-25 | Крючок вещевого ящика |
23 | 1101-89-2МК-18 | Панель крыши задняя |
24 | 1101-89-2МК-22 | Пластина чехла КПП |
25 | 1101-89-2МК-14 | Подлокотник |
26 | 1101-89-2МК-14а | Каркас подлокотников |
27 | 1101-89-2МК-6 | Облицовка задней стенки |
28 | 1101-89-2МК-8а | Дверка антресоли левая |
29 | 1101-89-2МК-7а | Антресоль левая |
30 | 1101-89-2МК-28 | Накладка радиатора №2 |
31 | 1101-89-2МК-26 | Термоэлектрическая сборка |
32 | 1101-89-2МК-27 | Накладка радиатора №1 |
33 | 1101-89-2МК-4 | Крышка холодильника |
34 | 1101-89-2МК-23 | Фиксатор замка холодильника |
35 | 1101-89-2МК-5 | Карман холодильника |
36 | 1101-89-2МК-5а | Карман холодильника |
37 | 1101-89-2МК-21 | Фиксатор замка |
38 | 1101-89-2МК-13 | Дверка блоков предохранителей |
39 | 1101-89-2МК-10 | Накладка панели приборов левая задняя |
40 | 1101-89-5МК-10а | Накладка панели приборов левая передняя |
Вкладка 9 - Заголовок:
ОБЛИЦОВКА
Вкладка 9 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 0902-56-1СБ | Изоляция теплошумовая |
2 | 0902-55-11-20СП(SP) | Крышка |
2 | 0902-55-11СБ | Крышка |
3 | Болт M12x1.25-6gx25 | Болт M12x1.25-6gx25 |
4 | Шайба 12 ОТ | Шайба 12 ОТ |
5 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 |
5 | 310230 | Шайба 12.01.10.019 ГОСТ 6958-78 |
6 | 0902-55-13-01-20СП -20(SP) | Кронштейн |
6 | 0902-55-13-01CБ | Кронштейн |
7 | 0902-55-44 | Уголок |
7 | 0902-55-44-20 | Уголок |
8 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 |
8 | 310210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 |
9 | 2001-53-54 | Кронштейн |
10 | Болт М6-6gх16 | Болт М6-6gх16 |
11 | Гайка М6 | Гайка М6 |
12 | Шайба 6Т | Шайба 6Т |
13 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
13 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
14 | 28 0819-20 | Болт 24x2-6gx55 |
14 | 280819 | Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70 |
15 | 31 0350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 |
15 | 310350 | Шайба 24 ГОСТ 11371-78 |
16 | 0902-55-25-20СП(SP) | Крышка |
16 | 0902-55-25СБ | Крышка |
17 | Болт M8-6gx20 | Болт M8-6gx20 |
18 | Шайба 8Т | Шайба 8Т |
19 | 31 0140-20 | Шайба 8 ГОСТ 6958-78 |
19 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 |
20 | 28 0840-20 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 |
20 | 280840 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 |
21 | 0902-55-27-20СП(SP) | Ступенька |
21 | 0902-55-27СБ | Ступенька |
22 | 28 0342-20 | Болт М12х1.25-6gх30.109.40Х.029 ГОСТ 7796-70 |
22 | 280342 | Болт М12х1.25-6gх30.109.40Х.019 ГОСТ 7796-70 |
23 | 0902-55-25-01-20СП -20(SP) | Крышка |
23 | 0902-55-25-01СБ | Крышка |
24 | 28 0320-20 | Болт М12х1.25-6gх20 ГОСТ 7796-70 |
24 | 280320 | Болт М12х1.25-6gх20 ГОСТ 7795-70 |
25 | Гайка М12х1.25 | Гайка М12х1.25 |
26 | 2501-55-170СБ | Ручка |
27 | 2501-55-215 | Стержень |
28 | 46-43-105-01 | Кольцо |
28 | 46-43-105-01-10 | Кольцо |
29 | 700-38-2563 | Пружина |
29 | 700-38-2563-20 | Пружина |
30 | Шплинт 4x25 | Шплинт 4x25 |
31 | 315211 | Шайба |
31 | 315211-20 | Шайба |
32 | 0902-55-12-20СП -20(SP) | Капот |
32 | 0902-55-12СБ | Капот |
Вкладка 10 - Заголовок:
ОБЛИЦОВКА
Вкладка 10 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 0902-55-16-20СП(SP) | Крыло |
1 | 0902-55-16СБ | Крыло |
2 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
2 | 310150 | Шайба 8 ГОСТ 11371-78 |
3 | Шайба 8Т | Шайба 8Т |
4 | Болт M8-6gx20 | Болт M8-6gx20 |
5 | 0902-55-101 | Крышка |
5 | 0902-55-101-20 | Крышка |
6 | 0902-55-22-20СП(SP) | Контейнер |
6 | 0902-55-22СБ | Контейнер |
7 | Шайба 12 ОТ | Шайба 12 ОТ |
8 | 28 1379-20 | Болт М12х1.25-6gх65 ГОСТ 795-70 |
8 | 281379 | Болт М12х1.25-6gх65 ГОСТ 7795-70 |
9 | 31 5211-20 | Шайба |
9 | 315211 | Шайба |
10 | 1101-55-17-20СП(SP) | Решетка |
10 | 1101-55-17СБ | Решетка |
11 | 1101-55-17-01-20СП -20(SP) | Решетка |
11 | 1101-55-17-01СБ | Решетка |
12 | 0902-55-23-20СП(SP) | Контейнер |
12 | 0902-55-23СБ | Контейнер |
13 | 0902-55-107 | Крышка |
13 | 0902-55-107-20 | Крышка |
14 | 0902-55-16-01-20СП -20(SP) | Крыло |
14 | 0902-55-16-01СБ | Крыло |
15 | 28 0819-20 | Болт 24x2-6gx55 |
15 | 280819 | Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70 |
16 | 31 0350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 |
16 | 310350 | Шайба 24 ГОСТ 11371-78 |
17 | Болт M12x1.25-6gx25 | Болт M12x1.25-6gx25 |
18 | 0902-55-26-20СП(SP) | Крышка |
18 | 0902-55-26СБ | Крышка |
19 | 28 0342-20 | Болт М12х1.25-6gх30.109.40Х.029 ГОСТ 7796-70 |
19 | 280342 | Болт М12х1.25-6gх30.109.40Х.019 ГОСТ 7796-70 |
20 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 |
20 | 310230 | Шайба 12.01.10.019 ГОСТ 6958-78 |
21 | Гайка М12х1.25 | Гайка М12х1.25 |
22 | 401-55-383 | Ось |
23 | 43-43-105-01 | Кольцо |
23 | 43-43-105-01-10 | Кольцо |
24 | 2001-55-30СБ | Ручка |
25 | Шплинт 2x14 | Шплинт 2x14 |
26 | 30 0160-20 | Гайка |
26 | 300160 | Гайка |
27 | 401-55-384 | Защелка |
28 | 0902-55-14-20СП(SP) | Уголок |
28 | 0902-55-14СБ | Уголок |
29 | 700-38-2563 | Пружина |
29 | 700-38-2563-20 | Пружина |
30 | 2501-55-169СБ | Ручка |
31 | Шплинт 4x25 | Шплинт 4x25 |
32 | 2501-55-215 | Стержень |
33 | 31 0320-20 | Шайба 20.04.20.0221 ГОСТ 6958-78 |
33 | 310320 | Шайба 20.04.20.019 ГОСТ 6958-78 |
Вкладка 11 - Заголовок:
ОБЛИЦОВКА
Вкладка 11 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 0902-55-16-20СП(SP) | Крыло |
1 | 0902-55-16СБ | Крыло |
2 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
2 | 310150 | Шайба 8 ГОСТ 11371-78 |
3 | Шайба 8Т | Шайба 8Т |
4 | Болт M8-6gx20 | Болт M8-6gx20 |
5 | 0902-55-101 | Крышка |
5 | 0902-55-101-20 | Крышка |
6 | 0902-55-22-20СП(SP) | Контейнер |
6 | 0902-55-22СБ | Контейнер |
7 | Шайба 12 ОТ | Шайба 12 ОТ |
8 | 28 1379-20 | Болт М12х1.25-6gх65 ГОСТ 795-70 |
8 | 281379 | Болт М12х1.25-6gх65 ГОСТ 7795-70 |
9 | 31 5211-20 | Шайба |
9 | 315211 | Шайба |
10 | 1101-55-17-20СП(SP) | Решетка |
10 | 1101-55-17СБ | Решетка |
11 | 1101-55-17-01-20СП -20(SP) | Решетка |
11 | 1101-55-17-01СБ | Решетка |
12 | 0902-55-23-20СП(SP) | Контейнер |
12 | 0902-55-23СБ | Контейнер |
13 | 0902-55-107 | Крышка |
13 | 0902-55-107-20 | Крышка |
14 | 0902-55-16-01-20СП -20(SP) | Крыло |
14 | 0902-55-16-01СБ | Крыло |
15 | 28 0819-20 | Болт 24x2-6gx55 |
15 | 280819 | Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70 |
16 | 31 0350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 |
16 | 310350 | Шайба 24 ГОСТ 11371-78 |
17 | Болт M12x1.25-6gx25 | Болт M12x1.25-6gx25 |
18 | 0902-55-26-20СП(SP) | Крышка |
18 | 0902-55-26СБ | Крышка |
19 | 28 0342-20 | Болт М12х1.25-6gх30.109.40Х.029 ГОСТ 7796-70 |
19 | 280342 | Болт М12х1.25-6gх30.109.40Х.019 ГОСТ 7796-70 |
20 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 |
20 | 310230 | Шайба 12.01.10.019 ГОСТ 6958-78 |
21 | Гайка М12х1.25 | Гайка М12х1.25 |
22 | 401-55-383 | Ось |
23 | 43-43-105-01 | Кольцо |
23 | 43-43-105-01-10 | Кольцо |
24 | 2001-55-30СБ | Ручка |
25 | Шплинт 2x14 | Шплинт 2x14 |
26 | 30 0160-20 | Гайка |
26 | 300160 | Гайка |
27 | 401-55-384 | Защелка |
28 | 0902-55-14-20СП(SP) | Уголок |
28 | 0902-55-14СБ | Уголок |
29 | 700-38-2563 | Пружина |
29 | 700-38-2563-20 | Пружина |
30 | 2501-55-169СБ | Ручка |
31 | Шплинт 4x25 | Шплинт 4x25 |
32 | 2501-55-215 | Стержень |
33 | 31 0320-20 | Шайба 20.04.20.0221 ГОСТ 6958-78 |
33 | 310320 | Шайба 20.04.20.019 ГОСТ 6958-78 |
Вкладка 12 - Заголовок:
УСТАНОВКА ЗАЩИТЫ КАБИНЫ
Вкладка 12 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-61-1-20СП(SP) | Установка защиты кабины | |
0901-61-1СБ | Установка защиты кабины | |
1 | 0901-61-101-20СП(SP) | Опора |
1 | 0901-61-101СБ | Опора |
2 | 0901-61-102-20СП(SP) | Рама |
2 | 0901-61-102СБ | Рама |
3 | 28 0320-20 | Болт М12х1.25-6gх20 ГОСТ 7796-70 |
3 | 280320 | Болт М12х1.25-6gх20 ГОСТ 7795-70 |
4 | Шайба 12 ОТ | Шайба 12 ОТ |
5 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
5 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
6 | 401-61-44 | Поручень |
6 | 401-61-44-20 | Поручень |
7 | 28 0733-20 | Болт M20-6gx70 |
7 | 280733 | Болт M20-6gx70 |
8 | Шайба 20 ОТ | Шайба 20 ОТ |
9 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 |
9 | 310310-20 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 |
10 | 0901-61-101-01-20СП(SP) | Опора |
10 | 0901-61-101-01СБ | Опора |
11 | 28 0840-20 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 |
11 | 280840 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 |
12 | Шайба 24 Т | Шайба 24 Т |
13 | 310350 | Шайба 24.01.10.019 ГОСТ 11371-78 |
13 | 310350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 |
14 | 42 0305-20 | Табличка |
14 | 420305 | Табличка |
15 | Заклепка 3120-32-06 | Заклепка 3120-32-06 |
Характеристики
Вентиляция и отопление Четра Т-9
Вкладка 1 - Заголовок:
УСТАНОВКА ВЕНТИЛЯТОРОВ КАБИНЫ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 312001-57-2-20СП(SP) | Установка вентиляторов кабины |
2 | 312001-57-2СБ | Установка вентиляторов кабины |
3 | 312001-57-2 | Крышка |
4 | 312001-57-2-20 | Крышка |
5 | 700-40-6955-04 | Уплотнение |
6 | 4573753864 | Вентилятор отопителя 42 3780 |
7 | 700-40-6695 | Кольцо |
8 | 46-57-62 | Втулка |
9 | 46-57-62-20 | Втулка |
10 | Болт M6-6gx20 | Болт M6-6gx20 |
11 | Шайба 6Т | Шайба 6Т |
12 | 31 0120-20 | Шайба 6.01.08кп.0221 ГОСТ 6958-78 |
13 | 310120 | Шайба 6.01.08кп.019 ГОСТ 6958-78 |
14 | 2501-57-123-20СП(SP) | Рамка |
15 | 2501-57-123СБ | Рамка |
16 | 12.1109.080 | Элемент фильтрующий воздушного фильтра |
17 | Болт M6-6gx16 | Болт M6-6gx16 |
18 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
19 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
20 | 2501-57-82 | Прокладка |
21 | 312001-57-101-20СП(SP) | Основание |
22 | 312001-57-101СБ | Основание |
23 | Болт M8-6gx20 | Болт M8-6gx20 |
24 | Шайба 8Т | Шайба 8Т |
25 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
26 | 310150 | Шайба 8 ГОСТ 11371-78 |
27 | Болт M8-6gx16 | Болт M8-6gx16 |
Вкладка 2 - Заголовок:
УСТАНОВКА ЗАВИСИМОГО ОТОПИТЕЛЯ КАБИНЫ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 0901-47-2СБ | Установка зависимого отопителя кабины |
2 | 174025000 | Гофрошланг 174025000 |
3 | DIN 3017-AS70-90/12C7-W2 | Шланговый хомут DIN 3017-AS70-90/12C7-W2 |
4 | Сопло 33031311 | Сопло 33031311 |
5 | 1101-47-11СБ | Кран |
6 | Шланговый хомут DIN 3017-AS20-32/12C7-W2 | Шланговый хомут DIN 3017-AS20-32/12C7-W2 |
7 | 700-40-6927 | Прокладка |
8 | 700-41-3307 | Хомутик |
9 | Болт M8-6gx16 | Болт M8-6gx16 |
10 | Шайба 8Т | Шайба 8Т |
11 | 400492 | Прокладка |
12 | 400491 | Прокладка |
13 | Отопитель зависимый Xeros 4000ref.06 | Отопитель зависимый Xeros 4000ref.06 |
14 | 46 0601-17 | Рукав |
15 | 0901-47-78-01СБ | Трубопровод |
16 | 0901-47-78СБ | Трубопровод |
17 | Шайба 10 ОТ | Шайба 10 ОТ |
18 | Болт M10-6gx30 | Болт M10-6gx30 |
19 | 46 0601-41 | Рукав |
20 | 174025000 | Гофрошланг 174025000 |
21 | 2105-1311090 | Ремень 2105-1311090 |
22 | 46 0601-42 | Рукав |
Вкладка 3 - Заголовок:
УСТАНОВКА НЕЗАВИСИМОГО ОТОПИТЕЛЯ КАБИНЫ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 46-43-313 | Прокладка |
2 | 415125 | Болт зажимной |
3 | 2001-53-71СБ | Штуцер |
4 | Шайба d=6.5 мм | Шайба d=6.5 мм |
5 | Болт М6х30 | Болт М6х30 |
6 | Воздухораспределитель | Воздухораспределитель |
7 | Труба гибкая d=60 мм | Труба гибкая d=60 мм |
8 | Хомут стяжной червячный | Хомут стяжной червячный |
9 | 25 2116 05 0000 | Отопитель независимый Airtronic D2 |
10 | Хомут стяжной | Хомут стяжной |
11 | Рукав 3.5x9.5 | Рукав 3.5x9.5 |
12 | Труба гибкая d=25 мм | Труба гибкая d=25 мм |
13 | Держатель насоса | Держатель насоса |
14 | Насос топливный | Насос топливный |
15 | Рукав 5x3 | Рукав 5x3 |
16 | Труба пластиковая 6x2 | Труба пластиковая 6x2 |
17 | Болт M8-6gx20 | Болт M8-6gx20 |
18 | Шайба 8Т | Шайба 8Т |
19 | 0901-53-1 | Пластина |
20 | Винт B.M4-6gx10 | Винт B.M4-6gx10 |
21 | Гайка М4 | Гайка М4 |
22 | Шайба 4 | Шайба 4 |
23 | Гайка М6 | Гайка М6 |
24 | Труба пластиковая 4x1.25 | Труба пластиковая 4x1.25 |
25 | Хомут стяжной | Хомут стяжной |
26 | Глушитель | Глушитель |
27 | Болт М6х12 | Болт М6х12 |
28 | Хомут | Хомут |
29 | 0901-53-1СБ |
Установка независимого отопителя кабины |
Характеристики
Система питания Четра Т-9
Вкладка 1 - Заголовок:
БАК
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 1101-25-35 | Контргайка |
1 | 1101-25-35-20 | Контргайка |
2 | Кран шаровой 0.63/15 ЦНУР 494647 001 | Кран шаровой 0.63/15 ЦНУР 494647 001 |
3 | 1101-25-6 | Угольник ввертной |
3 | 1101-25-6-20 | Угольник ввертной |
4 | 0902-25-20-20СП (SP) | Бак |
4 | 0902-25-20СП(SP) | Бак |
4 | 0902-25-26-20СП(SP) | Бак |
4 | 0902-25-26СБ | Бак |
5 | 37 5131-20 | Пробка |
5 | 375131 | Пробка |
6 | Кольцо 8x12 | Кольцо 8x12 |
7 | 37 5625-20 | Пробка |
7 | 375625 | Пробка |
8 | Кольцо 018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 |
9 | 440064 | Заглушка |
10 | 1101-16-112-20СП(SP) | Клапан |
10 | 1101-16-112СБ | Клапан |
11 | Кольцо 040-045-30-2-51-1668 | Кольцо 040-045-30-2-51-1668 |
12 | Датчик сигнализатора температуры ТМ111-01 | Датчик сигнализатора температуры ТМ111-01 |
13 | Кольцо 150-160-58-2-51-1668 | Кольцо 150-160-58-2-51-1668 |
14 | Шайба 12ОТ | Шайба 12ОТ |
15 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
16 | 312001-26-13 | Крышка |
16 | 312001-26-13-20 | Крышка |
17 | Кольцо 045-050-30-2-51-1668 | Кольцо 045-050-30-2-51-1668 |
18 | 46-26-303-20СП (SP) | Сапун |
18 | 46-26-303СБ | Сапун |
19 | Кольцо 007-011-25-2-51-1668 | Кольцо 007-011-25-2-51-1668 |
20 | 37 5245-20 | Пробка |
20 | 375245 | Пробка |
21 | Кольцо 135-145-58-2-51-1668 | Кольцо 135-145-58-2-51-1668 |
22 | 37 5970-20 | Пробка |
22 | 375970 | Пробка |
23 | 2.00.010 | Пружина |
24 | 1101-26-100 | Крышка |
24 | 1101-26-100-20 | Крышка |
25 | Элемент фильтрующий ЭФМ 020.1012040 | Элемент фильтрующий ЭФМ 020.1012040 |
26 | 40 0380-20 | Прокладка |
26 | 400380 | Прокладка |
27 | Винт BM6-6gx12 | Винт BM6-6gx12 |
28 | 400089 | Уплотнение |
29 | 46-26-1317 | Стекло |
30 | 46-26-957 | Отражатель |
31 | 46-26-964 | Крышка |
31 | 46-26-964-20 | Крышка |
32 | Шайба 5 | Шайба 5 |
33 | Винт BM5-6gx12 | Винт BM5-6gx12 |
34 | БМ-162Б | Датчик указателя уровня топлива БМ-162Б |
35 | 2501-25-96 | Колпачок |
35 | 2501-25-96-20 | Колпачок |
36 | Гайка М5 | Гайка М5 |
37 | 2501-25-97 | Шпилька |
37 | 2501-25-97-20 | Шпилька |
38 | 45 0019-20 | Прокладка |
38 | 450019 | Прокладка |
39 | Шайба 8Т | Шайба 8Т |
40 | 700-40-6684-15 | Прокладка |
41 | 700-41-2866 | Хомут |
42 | Болт М8-6gx16 | Болт М8-6gx16 |
43 | 46-25-295СБ | Фильтр |
44 | 404-25-87 | Кольцо пружинное |
44 | 404-25-87-20 | Кольцо пружинное |
45 | 0902-25-17 | Линейка мерная |
46 | 0902-25-27-20СП(SP) | Трубопровод |
46 | 0902-25-27СБ | Трубопровод |
47 | 700-41-2622 | Болт зажимной |
47 | 700-41-2622-20 | Болт зажимной |
48 | Кольцо 12x16 | Кольцо 12x16 |
51 | Кольцо 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
52 | Н(N).036.23.072 | Контргайка |
52 | Н(N).036.23.072-01 | Контргайка |
53 | 1101-25-7 | Угольник ввертной |
53 | 1101-25-7-20 | Угольник ввертной |
54 | 1101-26-158 | Штуцер ввертной |
54 | 1101-26-158-20 | Штуцер ввертной |
55 | 700-38-2183 | Пружина |
56 | 2501-26-185 | Втулка |
57 | 313502-26-260 | Клапан |
58 | 700-38-2280 | Пружина |
59 | 2501-26-192СБ | Шток |
60 | 1101-26-181 | Крышка |
60 | 1101-26-181-20 | Крышка |
61 | Кольцо 024-028-25-2-51-1668 | Кольцо 024-028-25-2-51-1668 |
62 | 3500-15-15-20СП (SP) | Пробка |
62 | 3500-15-15СБ | Пробка |
63 | 404-25-58-20СП(SP) | Сапун |
63 | 404-25-58СБ | Сапун |
64 | 404-25-92 | Стойка |
64 | 404-25-92-20 | Стойка |
65 | 440017 | Заглушка |
66 | 46-43-322 | Кольцо |
Вкладка 2 - Заголовок:
УСТАНОВКА БАКА
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 0902-25- 17-20СП(SP) | Трубопровод |
1 | 0902-25-17СБ | Трубопровод |
2 | 0902-25-12-20СП (SP) | Трубопровод |
2 | 0902-25-12СБ | Трубопровод |
3 | 46 0601-07 | Рукав |
4 | Шланговый хомут | Шланговый хомут |
5 | Болт M8-6gx25 | Болт M8-6gx25 |
6 | Шайба 8Т | Шайба 8Т |
7 | 404-26-213-32-20CП(SP) | Рукав |
7 | 404-26-213-32СБ | Рукав |
8 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
9 | 311102-25-19-01-20СП -20(SP) | Втулка |
9 | 311102-25-19-01СБ | Втулка |
10 | Гайка М16x1.5 | Гайка М16x1.5 |
11 | 2001-25-27 | Стержень |
11 | 2001-25-27-20 | Стержень |
12 | 30 0265-20 | Гайка М16х1.5-LН-6Н ГОСТ 5915-70 |
12 | 300265 | Гайка М16х1.5-LН-6Н ГОСТ 5915-70 |
13 | 0902-25-10-20СП(SP) | Бак |
13 | 0902-25-10СБ | Бак |
14 | 311102-26-51-03СБ | Угольник |
14 | 311102-26-514-03-20СП -20(SP) | Угольник |
15 | Кольцо 008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 |
16 | 0902-25-19 | Переходник |
16 | 0902-25-19-20 | Переходник |
17 | 0902-25-13-20СП(SP) | Трубопровод |
17 | 0902-25-13СБ | Трубопровод |
18 | 0902-25-14-20СП(SP) | Трубопровод |
18 | 0902-25-14СБ | Трубопровод |
19 | Болт M12x1.25-6gx25 | Болт M12x1.25-6gx25 |
20 | Шайба 12 ОТ | Шайба 12 ОТ |
21 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
21 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
22 | 311102-26-517-21-20СП -20(SP) | Рукав |
22 | 311102-26-517-21СБ | Рукав |
23 | 46 0301-01 | Рукав |
23 | 46 0301-01-20 | Рукав |
24 | Хомут стяжной червячный | Хомут стяжной червячный |
25 | Фильтр грубой очистки топлива | Фильтр грубой очистки топлива |
26 | 311102-25-19-02-20СП -20(SP) | Втулка |
26 | 311102-25-19-02СБ | Втулка |
27 | 46 0301-06 | Рукав |
27 | 46 0301-06-20 | Рукав |
28 | 311102-26-51-15СБ | Рукав |
28 | 311102-26-517-15-20СП -20(SP) | Рукав |
29 | 700-40-6684-03 | Прокладка |
30 | 700-41-3178 | Хомутик |
31 | 1102-25-17 | Переходник |
32 | 1102-25-10 | Наконечник |
33 | 0602-25-64 | Кронштейн |
33 | 0602-25-64-20 | Кронштейн |
34 | 1102-25-11 | Переходник |
35 | 700-40-6684-06 | Прокладка |
36 | 700-41-2866 | Хомут |
37 | 0902-25-21-20СП(SP) | Трубопровод |
37 | 0902-25-21СБ | Трубопровод |
38 | 0902-25-22-20СП(SP) | Трубопровод |
38 | 0902-25-22СБ | Трубопровод |
Вкладка 3 - Заголовок:
УСТАНОВКА БАКА
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | Шплинт 4x40 | Шплинт 4x40 |
2 | 400450 | Втулка |
3 | 2501-25-108-01 | Втулка |
3 | 2501-25-108-01-20 | Втулка |
4 | 47 5550-20 | Ось |
4 | 475550 | Ось |
5 | 2501-25-37СБ | Амортизатор |
6 | 11011-25-36 | Накладка |
7 | 28 0570-20 | Болт М16х1.5-6gх105 ГОСТ 7796-70 |
7 | 280570 | Болт М16х1.5-6gх105 ГОСТ 7796-70 |
8 | Шайба 16 ОТ | Шайба 16 ОТ |
9 | 700-40-6684-03 | Прокладка |
10 | 700-41-2548 | Хомутик |
11 | 700-41-3187 | Хомутик |
12 | 700-40-6684-01 | Прокладка |
13 | Болт М8-6gх16 | Болт М8-6gх16 |
14 | Шайба 8Т | Шайба 8Т |
15 | Проволока 0.8-0-С | Проволока 0.8-0-С |
16 | 2001-80-4 | Пломба свинцовая |
17 | 700-41-2866 | Хомут |
18 | 700-40-6684-06 | Прокладка |
20 | 700-40-6684-15 | Прокладка |
21 | 404-26-213-32-20СП -20(SP) | Рукав |
21 | 404-26-213-32СБ | Рукав |
22 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
23 | 41 5210-20 | Втулка |
23 | 415210 | Втулка |
24 | 1502-25-10 | Наконечник |
25 | 46 0601-09-20 | Рукав |
26 | Шланговый хомут DIN3017 AS20-32/12C7-W2 | Шланговый хомут DIN3017 AS20-32/12C7-W2 |
27 | Гайка М8 | Гайка М8 |
28 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
28 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
29 | 2502-43-103-01 | Пластина |
Характеристики
Загрузить еще
- 1
- 2
