Электрооборудование Четра Т-11.02К
Вкладка 1 - Заголовок:
0902-10-13СП ЭЛЕКТРООБОРУДОВАНИЕ ПЕРЕДНЕЙ ОБЛИЦОВКИ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0902-10-13-20СБ | Электрооборудование передней облицовки | |
0902-10-13СБ | Электрооборудование передней облицовки | |
1 | 415119 | Хомутик |
2 | 4573742176 | Сигнал С314 |
2 | 4573742177 | Сигнал С314-Э |
2 | 4573742178 | Сигнал С314-Т |
3 | 700-40-6695 | Кольцо |
4 | 700-40-6684-03 | Прокладка |
5 | 700-41-3307 | Хомутик |
6 | Болт М8-6gx16 | Болт М8-6gx16 |
7 | Шайба 8Т | Шайба 8Т |
8 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
8 | 310150 | Шайба 8 ГОСТ 11371-78 |
9 | 0902-10-107-20СБ | Жгут ПО |
9 | 0902-10-107СБ | Жгут ПО |
10 | 700-40-6684-04 | Прокладка |
11 | 700-41-3179 | Хомутик |
12 | 2001-10-114СБ | Жгут |
13 | 415090 | Хомутик |
14 | 700-40-6684-07 | Прокладка |
15 | 2501-10-129-22-20СП -20SP | Провод |
15 | 2501-10-129-22СБ | Провод |
16 | 700-40-6682 | Кольцо |
Вкладка 2 - Заголовок:

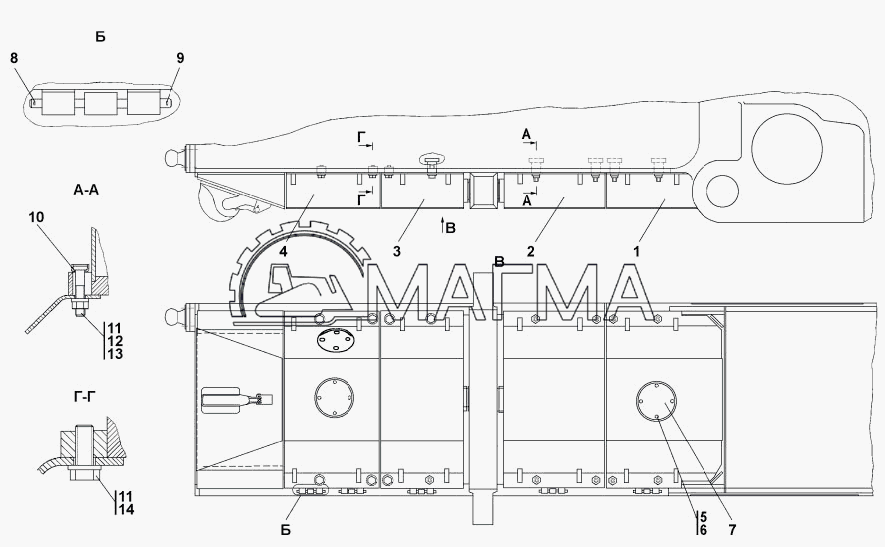

0902-10-14СП/14-01СП ЭЛЕКТРООБОРУДОВАНИЕ ТОПЛИВНОГО БАКА
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0902-10-14-01-10СБ | Электрооборудование топливного бака | |
0902-10-14-01-20СБ | Электрооборудование топливного бака | |
0902-10-14-01СБ | Электрооборудование топливного бака | |
0902-10-14-10СБ | Электрооборудование топливного бака | |
0902-10-14-20СБ | Электрооборудование топливного бака | |
0902-10-14СБ | Электрооборудование топливного бака | |
1 | 400446 | Заглушка |
2 | 700-40-5607 | Наконечник |
3 | 415090 | Хомутик |
4 | 700-40-6684-07 | Прокладка |
5 | 700-40-6684-04 | Прокладка |
5 | 700-40-6695 | Кольцо |
6 | 700-41-2866 | Хомут |
7 | Болт М8-6gx16 | Болт М8-6gx16 |
8 | Шайба 8Т | Шайба 8Т |
9 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
9 | 310150 | Шайба 8 ГОСТ 11371-78 |
Вкладка 3 - Заголовок:
0902-10-14СП/14-01СП ЭЛЕКТРООБОРУДОВАНИЕ ТОПЛИВНОГО БАКА
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0902-10-14-01СБ | Электрооборудование топливного бака | |
1 | 4573739003 | Колодка гнездовая 602602 |
2 | 700-40-5607 | Наконечник |
3 | 700-40-6684-04 | Прокладка |
4 | 700-41-2866 | Хомут |
5 | 0902-10-100-01-20СБ | Жгут |
5 | 0902-10-100-01СБ | Жгут |
5 | 0902-10-100-20СП(SP) | Жгут |
5 | 0902-10-100СБ | Жгут |
6 | 700-40-6684-07 | Прокладка |
7 | 415090 | Хомутик |
8 | Болт М8-6gx16 | Болт М8-6gx16 |
9 | Шайба 8Т | Шайба 8Т |
10 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
10 | 310150 | Шайба 8 ГОСТ 11371-78 |
11 | 700-40-6695 | Кольцо |
12 | 400444 | Заглушка |
13 | ТТ2501-10-9 | Шайба |
13 | ТТ2501-10-9-20 | Шайба |
14 | 400446 | Заглушка |
Вкладка 4 - Заголовок:
0902-10-15СП УСТАНОВКА ЗВУКОВЫХ СИГНАЛОВ
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0902-10-15-20СБ | Установка звуковых сигналов в контейнере АКБ | |
0902-10-15СБ | Установка звуковых сигналов в контейнере АКБ | |
1 | 700-40-6736 | Кольцо |
2 | 415045 | Хомутик |
3 | 700-40-6684-07 | Прокладка |
4 | Болт М8-6gx16 | Болт М8-6gx16 |
5 | Шайба 8Т | Шайба 8Т |
6 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
6 | 310150 | Шайба 8 ГОСТ 11371-78 |
7 | Шайба 8 | Шайба 8 |
8 | 4573742173 | Сигнал С313 |
8 | 4573742174 | Сигнал С313-Э |
8 | 4573742175 | Сигнал С313-Т |
9 | 2502-10-151-12-20СБ | Провод |
9 | 2502-10-151-12СБ | Провод |
10 | 1106-10-14 | Пластина |
10 | 1106-10-14-20 | Пластина |
11 | Гайка М8 | Гайка М8 |
12 | ELT 24B | Сигнал звуковой ELT 24B |
13 | 2501-10-129-22-20СП -20SP | Провод |
13 | 2501-10-129-22СБ | Провод |
Вкладка 5 - Заголовок:
1102-10-13СП ЭЛЕКТРООБОРУДОВАНИЕ КРЫШИ КАБИНЫ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 4573731694 | Блок предохранителей 41.3722.00-09 |
2 | 1102-10-184-03-20СБ | Провод |
2 | 1102-10-184-03СБ | Провод |
3 | 1102-10-184-02-20СБ | Провод |
3 | 1102-10-184-02СБ | Провод |
4 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
4 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
5 | Шайба 6Т | Шайба 6Т |
6 | Гайка М6 | Гайка М6 |
7 | Винт В.М6-6gx12 | Винт В.М6-6gx12 |
8 | 415045 | Хомутик |
9 | 700-40-6684-08 | Прокладка |
10 | ЯУЗа АС-1352 | Система акустическая автомобильная |
11 | Клипса | Клипса |
12 | Винт самонарезающий | Винт самонарезающий |
13 | Сетка защитная | Сетка защитная |
14 | 1102-10-136-20СП(SP) | Жгут |
14 | 1102-10-136СБ | Жгут |
15 | 45 7373 1529 00 | Предохранитель 30А 356.3722 |
16 | 45 7373 1525 00 | Предохранитель 10А 352.3722 |
17 | 4573739003 | Колодка гнездовая 602602 |
18 | 400195 | Колпачок |
19 | 700-40-5607 | Наконечник |
20 | Винт В.М6-6gx22 | Винт В.М6-6gx22 |
21 | 14.3723.000 | Панель соединительная 14.3723.000 |
22 | 4573739009 | Колодка гнездовая 602606 |
23 | 404-10-180-51-20СБ | Провод |
23 | 404-10-180-51СБ | Провод |
Вкладка 6 - Заголовок:
1102-10-13СП ЭЛЕКТРООБОРУДОВАНИЕ КРЫШИ КАБИНЫ
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 4573731694 | Блок предохранителей 41.3722.00-09 |
2 | 1102-10-184-03-20СБ | Провод |
2 | 1102-10-184-03СБ | Провод |
3 | 1102-10-184-02-20СБ | Провод |
3 | 1102-10-184-02СБ | Провод |
4 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
4 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
5 | Шайба 6Т | Шайба 6Т |
6 | Гайка М6 | Гайка М6 |
7 | Винт В.М6-6gx12 | Винт В.М6-6gx12 |
8 | 415045 | Хомутик |
9 | 700-40-6684-08 | Прокладка |
10 | ЯУЗа АС-1352 | Система акустическая автомобильная |
11 | Клипса | Клипса |
12 | Винт самонарезающий | Винт самонарезающий |
13 | Сетка защитная | Сетка защитная |
14 | 1102-10-136-20СП(SP) | Жгут |
14 | 1102-10-136СБ | Жгут |
15 | 45 7373 1529 00 | Предохранитель 30А 356.3722 |
16 | 45 7373 1525 00 | Предохранитель 10А 352.3722 |
17 | 4573739003 | Колодка гнездовая 602602 |
18 | 400195 | Колпачок |
19 | 700-40-5607 | Наконечник |
20 | Винт В.М6-6gx22 | Винт В.М6-6gx22 |
21 | 14.3723.000 | Панель соединительная 14.3723.000 |
22 | 4573739009 | Колодка гнездовая 602606 |
23 | 404-10-180-51-20СБ | Провод |
23 | 404-10-180-51СБ | Провод |
Вкладка 7 - Заголовок:
1102-10-165CП ЩИТОК ВЫКЛЮЧАТЕЛЕЙ
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1102-10-165-02СБ | Щиток выключателей | |
1102-10-165СБ | Щиток выключателей | |
1 | ВК343-03.43А | Выключатель ВК343-03.43А |
2 | П147-02.03 | Переключатель П147-02.03 |
3 | П150-07.28 | Переключатель П150-07.28 |
4 | П147-02.03 | Переключатель П147-02.03 |
5 | 60.3710116-08 | Рамка выключателей 60.3710116-08 |
Вкладка 8 - Заголовок:
1102-10-18-24СП ЭЛЕКТРООБОРУДОВАНИЕ ПОЛА КАБИНЫ
Вкладка 8 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1102-10-18-24-20СБ | Электрооборудование пола кабины | |
1102-10-18-24СБ | Электрооборудование пола кабины | |
1 | 1152-10-106-20СБ | Щиток приборов |
1 | 1152-10-106СБ | Щиток приборов |
2 | 1106-10-157-20СБ | Жгут |
2 | 1106-10-157СБ | Жгут |
3 | 1152-10-108СБ | Установка таймера |
4 | Болт М8-6gx16 | Болт М8-6gx16 |
5 | Шайба 8Т | Шайба 8Т |
6 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
6 | 310150 | Шайба 8 ГОСТ 11371-78 |
7 | Шайба | Шайба |
8 | 1106-10-158-20СБ | Установка жгута |
8 | 1106-10-158СБ | Установка жгута |
9 | 700-41-3267 | Хомутик |
10 | Болт М8-6gx35 | Болт М8-6gx35 |
11 | ПН24/12.5 РИВП.453741. 006ТУ | Преобразователь напряжения ПН24/12.5 РИВП.453741. 006ТУ |
12 | 700-41-2548 | Хомутик |
Вкладка 9 - Заголовок:
1106-10-1-21СП/-22СП ЭЛЕКТРООБОРУДОВАНИЕ
Вкладка 9 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1106-10-1-21-20СБ | Электрооборудование | |
1106-10-1-22-20СБ | Электрооборудование | |
1106-10-1-22СБ | Электрооборудование | |
1 | 312501-10-114-20СП -20SP | Маяк проблесковый |
1 | 312501-10-114СБ | Маяк проблесковый |
2 | 700-40-6695 | Кольцо |
3 | Винт ВМ6-6gx25 | Винт ВМ6-6gx25 |
4 | Гайка М6 | Гайка М6 |
5 | Шайба 6Т | Шайба 6Т |
6 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
6 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
7 | 415119 | Хомутик |
8 | 700-40-6684-06 | Прокладка |
9 | Болт М8-6gx16 | Болт М8-6gx16 |
10 | Шайба 8Т | Шайба 8Т |
11 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
11 | 310150 | Шайба 8 ГОСТ 11371-78 |
12 | 700-40-6018 | Опора |
13 | 46-10-84 | Кронштейн |
13 | 46-10-84-20 | Кронштейн |
14 | 46-10-85 | Опора |
14 | 46-10-85-20 | Опора |
15 | 14x12x4-6а | Кольцо 14x12x4-6а |
16 | 46-10-637-20СП(SP) | Провод |
16 | 46-10-637СБ | Провод |
17 | Шайба 12 ОТ | Шайба 12 ОТ |
18 | Гайка М12x1.25 | Гайка М12x1.25 |
19 | Шайба 12 | Шайба 12 |
20 | 319210 | Шайба 12x2 |
20 | 319210-20 | Шайба 12x2 |
21 | 46-10-86 | Опора |
21 | 46-10-86-20 | Опора |
22 | 700-40-6695 | Кольцо |
23 | 4573726077 | Фонарь освещения номерного знака ФП-134Б |
24 | ТТ2501-10-8 | Прокладка |
24 | ТТ2501-10-8-20 | Прокладка |
25 | 1106-10-116-20СП(SP) | Кожух |
25 | 1106-10-116СБ | Кожух |
26 | 1106-10-116-01-20СБ | Кожух |
26 | 1106-10-116-01СБ | Кожух |
27 | Болт М12x1.25-6gx20 | Болт М12x1.25-6gx20 |
28 | Шайба 10 ОТ | Шайба 10 ОТ |
29 | 319210 | Шайба 12x2 |
29 | 319210-20 | Шайба 12x2 |
30 | 700-40-5607 | Наконечник |
31 | 400446 | Заглушка |
32 | 1102-10-10 | Винт |
32 | 1102-10-10-20 | Винт |
33 | Гайка М12x1.25 | Гайка М12x1.25 |
34 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 |
34 | 310230 | Шайба 12.01.10.019 ГОСТ 6958-78 |
35 | Шайба 12 | Шайба 12 |
36 | 2001-10-7-20 | Угольник |
36 | 37171 | Угольник |
37 | 46-10-113 | Стержень |
37 | 46-10-113-20 | Стержень |
38 | 6СТ-190AL3M | Батарея необслуживаемая 6СТ-190AL3M |
38 | 6СТ-190AL3M | Батарея необслуживаемая 6СТ-190AL3M |
39 | 6СТ-190А | Батарея 6СТ-190А |
40 | 46-10-113-02 | Стержень |
40 | 46-10-113-02-20 | Стержень |
41 | Шайба 8 | Шайба 8 |
42 | Гайка М8 | Гайка М8 |
43 | 409218-01 | Прокладка |
43 | 409218-01-20 | Прокладка |
44 | 0902-10-15-10СБ | Установка сигналов в контейнере АКБ |
44 | 0902-10-15-20СБ | Установка звуковых сигналов в контейнере АКБ |
44 | 0902-10-15СБ | Установка звуковых сигналов в контейнере АКБ |
45 | 0902-10-14-01-10СБ | Электрооборудование топливного бака |
45 | 0902-10-14-01-20СБ | Электрооборудование топливного бака |
45 | 0902-10-14-01СБ | Электрооборудование топливного бака |
46 | 1106-10-154СБ | Провод |
Вкладка 10 - Заголовок:
1106-10-1-21СП/-22СП ЭЛЕКТРООБОРУДОВАНИЕ
Вкладка 10 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1106-10-1-21-10СБ | Электрооборудование | |
1106-10-1-21-20СБ | Электрооборудование | |
1106-10-1-21СБ | Электрооборудование | |
1106-10-1-22-10СБ | Электрооборудование | |
1106-10-1-22-20СБ | Электрооборудование | |
1106-10-1-22СБ | Электрооборудование | |
1 | 2502-10-151-46-20СБ | Провод |
1 | 2502-10-151-46СБ | Провод |
2 | 700-40-6684-02 | Прокладка |
3 | 700-41-2866 | Хомут |
4 | Болт М8-6gx16 | Болт М8-6gx16 |
5 | Шайба 8Т | Шайба 8Т |
6 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
6 | 310150 | Шайба 8 ГОСТ 11371-78 |
7 | Шайба 8 | Шайба 8 |
8 | 1106-10-11-11-10СБ | Установка электрооборудования на раме |
8 | 1106-10-11-11-20СБ | Установка электрооборудования на раме |
8 | 1106-10-11-11СБ | Установка электрооборудования на раме |
9 | 0902-10-13-10СБ | Электрооборудование передней облицовки |
9 | 0902-10-13-20СБ | Электрооборудование передней облицовки |
9 | 0902-10-13СБ | Электрооборудование передней облицовки |
10 | 700-40-6684-06 | Прокладка |
11 | 415119 | Хомутик |
12 | 700-41-3179 | Хомутик |
13 | 700-40-6684-05 | Прокладка |
14 | 1473324209 | Фара 754.3711 |
14 | 1473324211 | Фара 7546.3711 |
14 | 1473324212 | Фара 7547.3711 |
15 | 404-10-270-10СБ | Установка фары |
15 | 404-10-270-20СП(SP) | Установка фары |
15 | 404-10-270СБ | Установка фары |
16 | Шайба 6Т | Шайба 6Т |
17 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
17 | 310010 | Шайба 6 |
18 | 4573725695 | Световозвращатель ФП310Е-0 |
19 | 0902-10-14-01-10СБ | Электрооборудование топливного бака |
19 | 0902-10-14-01-20СБ | Электрооборудование топливного бака |
19 | 0902-10-14-01СБ | Электрооборудование топливного бака |
19 | 0902-10-14-10СБ | Электрооборудование топливного бака |
19 | 0902-10-14-20СБ | Электрооборудование топливного бака |
19 | 0902-10-14СБ | Электрооборудование топливного бака |
20 | 2502-10-151-39-20СБ | Провод |
20 | 2502-10-151-39СБ | Провод |
Вкладка 11 - Заголовок:
1106-10-11-11СП УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ НА РАМЕ
Вкладка 11 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1106-10-11-11-20СБ | Установка электрооборудования на раме | |
1106-10-11-11СБ | Установка электрооборудования на раме | |
1 | 1152-10-105СБ | Жгут |
2 | 1106-10-105-01-20СБ | Жгут |
2 | 1106-10-105-01СБ | Жгут |
3 | 311102-10-17-20СБ | Электрооборудование трансмиссии |
3 | 311102-10-17СБ | Электрооборудование трансмиссии |
4 | 311106-10-12-01-20СБ | Электрооборудование двигателя |
4 | 311106-10-12-01СБ | Электрооборудование двигателя |
5 | 1106-10-16-01СБ | Электрооборудование подогревателя |
6 | 0902-10-13-10СБ | Электрооборудование передней облицовки |
6 | 0902-10-13-20СБ | Электрооборудование передней облицовки |
6 | 0902-10-13СБ | Электрооборудование передней облицовки |
7 | Болт М12x1.25-6gx20 | Болт М12x1.25-6gx20 |
8 | Шайба 12 ОТ | Шайба 12 ОТ |
9 | 319210 | Шайба 12x2 |
9 | 319210-20 | Шайба 12x2 |
10 | 319210 | Шайба 12x2 |
11 | 700-40-6684-04 | Прокладка |
12 | 700-41-3179 | Хомутик |
13 | Болт М8-6gx16 | Болт М8-6gx16 |
14 | Шайба 8Т | Шайба 8Т |
15 | 310150 | Шайба 8 ГОСТ 11371-78 |
15 | 310150 | Шайба 8 ГОСТ 11371-78 |
16 | Шайба 8 | Шайба 8 |
17 | 312001-10-131-20СП -20SP | Провод |
17 | 312001-10-131СБ | Провод |
18 | 1106-10-104-20СП(SP) | Жгут |
18 | 1106-10-104СБ | Жгут |
19 | 700-41 -2548 | Хомутик |
20 | 700-40-6684-02 | Прокладка |
21 | 1152-10-16 | Контейнер АКБ |
21 | 1152-10-16-10СБ | Установка электрооборудование в контейнере аккумуляторных батарей (АКБ) |
21 | 1152-10-16-20СБ | Установка электрооборудование в контейнере аккумуляторных батарей (АКБ) |
22 | 700-40-6684-06 | Прокладка |
23 | 700-41-3310 | Хомутик |
24 | 700-40-5606 | Наконечник |
25 | 404-10-22 | Зажим |
25 | 404-10-22-20 | Зажим |
26 | Гайка М6 | Гайка М6 |
27 | Шайба 6Т | Шайба 6Т |
28 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
28 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
29 | 404-10-17 | Кожух |
29 | 404-10-17-20 | Кожух |
30 | Гайка М8 | Гайка М8 |
Вкладка 12 - Заголовок:
1106-10-16-01СП ЭЛЕКТРООБОРУДОВАНИЕ ПОДОГРЕВАТЕЛЯ ПЖД30Г
Вкладка 12 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1106-10-16-01СБ | Электрооборудование подогревателя | |
1 | 1102-10-101СБ | Жгут |
2 | Болт М8-6gx25 | Болт М8-6gx25 |
3 | Шайба 8Т | Шайба 8Т |
4 | 310150 | Шайба 8 ГОСТ 11371-78 |
5 | 415119 | Хомутик |
6 | 700-40-6684-06 | Прокладка |
7 | Болт М8-6gx16 | Болт М8-6gx16 |
8 | 1106-10-1 | Кожух защитный |
9 | Винт В.М3-6gx16 | Винт В.М3-6gx16 |
10 | Шайба 3 | Шайба 3 |
11 | 310020 | Шайба 3.01.08кп.019 ГОСТ 11 371-78 |
Вкладка 13 - Заголовок:
1152-10-106СП ЩИТОК ПРИБОРОВ
Вкладка 13 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1152-10-106-20СБ | Щиток приборов | |
1152-10-106СБ | Щиток приборов | |
1 | П147-02.17 | Переключатель П147-02.17 |
2 | П147-04.11 | Переключатель П147-04.11 |
3 | Тахометр электронный трактора | Тахометр электронный трактора |
4 | 45962 | Прикуриватель 11.3725 |
5 | 11.3704.000-01 | Выключатель кнопочный 11.3704.000-01 |
6 | 61.3801-01 | Комбинация приборов промышленного трактора 61.3801-01 |
7 | 31 0020-20 | Шайба 3.01.08кп.0221 ГОСТ 11371-78 |
7 | 310020 | Шайба 3.01.08кп.019 ГОСТ 11 371-78 |
8 | Винт 4x16 | Винт 4x16 |
9 | 1152-10-104СБ | Жгут |
10 | ВК416-01 | Выключатель света щитка приборов с реостатом ТУ 37.003.567-77 |
11 | 30 5185-20 | Гайка |
11 | 305185 | Гайка |
12 | 35 5300-20 | Винт |
12 | 355300 | Винт |
13 | 46-10-576СБ | Ручка |
14 | Шайба 10 | Шайба 10 |
15 | 31 0170-20 | Шайба 10.01.10.0221 ГОСТ 11 371-78 |
15 | 310170 | Шайба 10 ГОСТ 11371-78 |
Вкладка 14 - Заголовок:
1152-10-108СП УСТАНОВКА ТАЙМЕРА
Вкладка 14 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1152-10-108СБ | Установка таймера | |
1 | Фиксирующий винт | Фиксирующий винт |
2 | Крышка | Крышка |
3 | Таймер | Таймер |
4 | 1152-10-107СБ | Жгут |
5 | 700-40-6684-07 | Прокладка |
6 | 415090 | Хомутик |
Вкладка 15 - Заголовок:
1152-10-109СП УСТАНОВКА ЖГУТОВ
Вкладка 15 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1152-10-109-20СБ | Установка жгутов на левой стенке в полу кабины | |
1152-10-109СБ | Установка жгутов на левой стенке в полу кабины | |
1 | 1152-10-100-20СБ | Жгут |
1 | 1152-10-100СБ | Жгут |
2 | 700-41-3179 | Хомутик |
3 | 1152-10-102-20СБ | Жгут |
3 | 1152-10-102СБ | Жгут |
4 | Болт М8-6gx16 | Болт М8-6gx16 |
5 | Шайба 8Т | Шайба 8Т |
6 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
6 | 310150 | Шайба 8 ГОСТ 11371-78 |
7 | 31 0150-05 | Шайба 8 |
7 | 31 0150-05-20 | Шайба 8 |
8 | 700-41-2548 | Хомутик |
9 | 901.3747 | Реле ТУ 37.003.1418-94 |
10 | 1526-10-103-20СБ | Плата |
10 | 1526-10-103СБ | Плата |
11 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
11 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
12 | Шайба 6Т | Шайба 6Т |
13 | Болт М6-6gx16 | Болт М6-6gx16 |
14 | 700-41-3307 | Хомутик |
15 | 700-40-6684-03 | Прокладка |
16 | Шуруп 2-3x25 | Шуруп 2-3x25 |
17 | 700-40-6684-06 | Прокладка |
18 | 700-41-2866 | Хомут |
19 | 1152-10-103СБ | Жгут |
20 | Болт М6-6gx16 | Болт М6-6gx16 |
21 | 4006-10-114-20СБ | Панель |
21 | 4006-10-114СБ | Панель |
22 | Мини-регулятор | Мини-регулятор |
23 | ППН-45 | Переключатель ППН-45 ТУ 16-526.016-73 |
23 | ППН-45. | Переключатель ППН-45. |
23 | ППН-45.Т | Переключатель ППН-45.Т |
24 | Винт ВМ4-6gx16 | Винт ВМ4-6gx16 |
25 | Гайка М4 | Гайка М4 |
26 | Шайба 4 | Шайба 4 |
27 | 31 0050-20 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 |
27 | 310050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 |
28 | Болт М6-6gx20 | Болт М6-6gx20 |
29 | 17.3723.000 | Панель соединительная 17.3723.000 |
30 | 2706-10-1-20 | Шинка |
30 | 294660 | Шинка |
31 | 25А 356.3722 | Предохранитель 25А 356.3722 |
32 | 20А 353.3722 | Предохранитель 20А 353.3722 |
33 | 10А 352.3722 | Предохранитель 10А 352.3722 |
34 | ПС-500 | Розетка штепсельная ПС-500 |
35 | 41.372200-09 | Блок предохранителей 41.372200-09 |
36 | Винт ВМ6-6gx22 | Винт ВМ6-6gx22 |
37 | Гайка М6 | Гайка М6 |
38 | 1102-10-111-01-20СБ | Панель |
38 | 1102-10-111-01СБ | Панель |
39 | ВК353 | Выключатель стартера и приборов ВК353 |
39 | ВК353-Т | Выключатель стартера и приборов ВК353-Т |
39 | ВК353-Э | Выключатель стартера и приборов ВК353-Э |
40 | Гайка 157.000 | Гайка 157.000 |
41 | Ф5.3710.000 | Выключатель кнопочный Ф5.3710.000 |
Вкладка 16 - Заголовок:
1152-10-16СП КОНТЕЙНЕР АКБ
Вкладка 16 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1152-10-16 | Контейнер АКБ | |
1 | 312001-10-13СБ | Провод |
2 | 1152-10-111СБ | Провод |
3 | 700-40-3141 | Кольцо |
4 | Болт М12x1.25-6gx20 | Болт М12x1.25-6gx20 |
5 | Шайба 12 ОТ | Шайба 12 ОТ |
6 | 310220 | Шайба 12х0.5.01.08кп.019 ГОСТ 11371-78 |
6 | 310220-20 | Шайба 12х0.5.08кп.0221 ГОСТ 11371-78 |
7 | 1106-10-155-14СБ | Провод |
8 | 1106-10-155-06СБ | Провод |
9 | 415178 | Хомутик |
10 | 700-40-6684-03 | Прокладка |
11 | Болт М8-6gx16 | Болт М8-6gx16 |
12 | Шайба 8Т | Шайба 8Т |
13 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
13 | 310150 | Шайба 8 ГОСТ 11371-78 |
14 | Шайба 8 | Шайба 8 |
15 | Болт М8-6gx35 | Болт М8-6gx35 |
16 | Гайка М8 | Гайка М8 |
17 | Болт М6-6gx20 | Болт М6-6gx20 |
18 | Шайба 6Т | Шайба 6Т |
19 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
19 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
20 | 1402.3737 исп. О | Выключатель 1402.3737 исп. О |
20 | 1406.3737 исп. Э | Выключатель 1406.3737 исп. Э |
20 | 1407.3737 исп. Т | Выключатель 1407.3737 исп. Т |
21 | БПР-2М6 | Блок предохранителей БПР-2М6 |
22 | Гайка | Гайка |
23 | ПС-500 | Розетка штепсельная ПС-500 |
24 | 311102-10-125-20СБ | Жгут |
24 | 311102-10-125СБ | Жгут |
Вкладка 17 - Заголовок:
1526-10-103СП ПЛАТА
Вкладка 17 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1526-10-103-20СБ | Плата | |
1526-10-103СБ | Плата | |
1 | 1516-10-102-20СБ | Плата |
1 | 1516-10-102СБ | Плата |
2 | Болт М8-6gx20 | Болт М8-6gx20 |
3 | Шайба 6Т | Шайба 6Т |
4 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
4 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
5 | АНЖС.453615. 001-02 | Контроллер управления движением трактора АНЖС.453615. 001-02 |
6 | Реле 901.3747 | Реле 901.3747 |
7 | Винт В.М6-6gx12 | Винт В.М6-6gx12 |
Вкладка 18 - Заголовок:

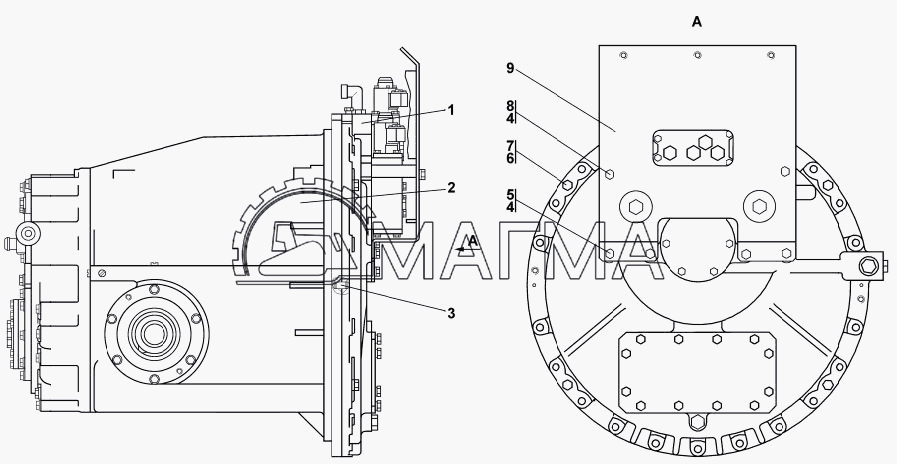

311102-10-17СП ЭЛЕКТРООБОРУДОВАНИЕ ТРАНСМИССИИ
Вкладка 18 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
311102-10-17-20СБ | Электрооборудование трансмиссии | |
311102-10-17СБ | Электрооборудование трансмиссии | |
1 | 700-41-3179 | Хомутик |
2 | Болт М8-6gx16 | Болт М8-6gx16 |
3 | Шайба 8Т | Шайба 8Т |
4 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
4 | 310150 | Шайба 8 ГОСТ 11371-78 |
5 | Шайба 8 | Шайба 8 |
6 | 311102-10-107-20СБ | Жгут |
6 | 311102-10-107СБ | Жгут |
7 | 700-41-3310 | Хомутик |
8 | 415119 | Хомутик |
9 | 700-40-5607 | Наконечник |
Характеристики
Ходовая система Четра Т-11.02К
Вкладка 1 - Заголовок:

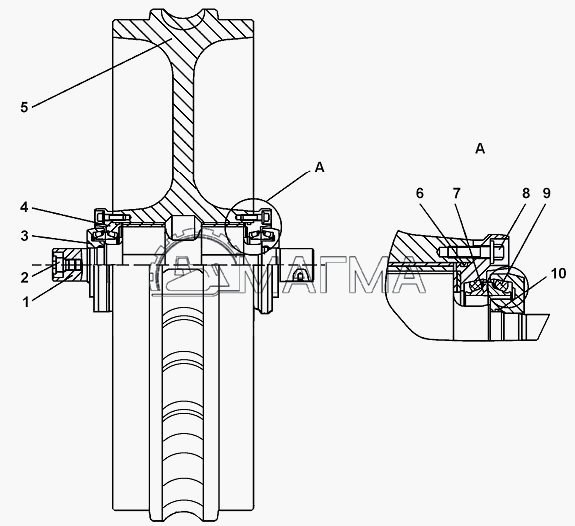

1101-21-10СП КАТОК ПОДДЕРЖИВАЮЩИЙ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-21-10СБ | Каток поддерживающий | |
1101-21-115СБ | Каток поддерживающий | |
1 | 28 0742-20 | Болт M20-6gx85 |
1 | 280742 | Болт M20-6gx85 |
2 | Шайба 20 ОТ | Шайба 20 ОТ |
3 | 1101-21-115СП(SP) | Каток поддерживающий |
3 | 1101-21-122 | Опора |
4 | 1101-21-115-20СП(SP) | Каток поддерживающий |
4 | 1501-21-107 | Крышка |
5 | 1501-21-142 | Кольцо уплотнительное |
6 | 400452 | Кольцо упругое |
7 | 104-110-36-2-51-1668 | Кольцо 104-110-36-2-51-1668 |
8 | 1501-21-120 | Корпус уплотнения |
9 | 7210 | Подшипник 7210 |
10 | 1101-21-215-20СБ | Каток |
10 | 1101-21-215СБ | Каток |
11 | 1101-21-219 | Ось |
12 | 1501-21-125 | Кольцо стопорное |
13 | 080-090-36-2-51-1668 | Кольцо 080-090-36-2-51-1668 |
14 | 084-090-36-2-3 | Кольцо 084-090-36-2-3 |
15 | 1101-21-123 | Крышка |
16 | Болт М10-6gx30 | Болт М10-6gx30 |
17 | Шайба 10 ОТ | Шайба 10 ОТ |
18 | 37 5509-20 | Пробка |
18 | 375509 | Пробка |
19 | 1501-21-124 | Гайка специальная |
20 | 055-060-30-2-51-1668 | Кольцо 055-060-30-2-51-1668 |
Вкладка 2 - Заголовок:

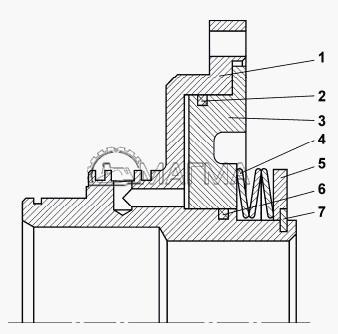

1101-21-16СП МЕХАНИЗМ СДАВАНИЯ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-21-16-20СП(SP) | Механизм сдавания | |
1101-21-16СБ | Механизм сдавания | |
1 | 2001-21-131 | Стопор |
1 | 2001-21-131-20 | Стопор |
2 | 2001-21-130 | Гайка |
2 | 2001-21-130-20 | Гайка |
3 | 1501-21-128 | Фланец |
3 | 1501-21-128-20 | Фланец |
4 | 1101-21-36-20СП(SP) | Фланец |
4 | 1101-21-36СБ | Фланец |
5 | 1501-21-132 | Пружина |
5 | 1501-21-132-20 | Пружина |
Вкладка 3 - Заголовок:
1101-21-1СП СИСТЕМА ХОДОВАЯ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-21-1-20СБ | Система ходовая | |
1101-21-1СБ | Система ходовая | |
1 | Т203-22-000СБ | Гусеница |
2 | 1101-21-73-20СП(SP) | Тележка |
2 | 1101-21-73СБ | Тележка |
3 | 440001 | Пробка |
4 | 1101-21-38-20СБ | Шарнир |
4 | 1101-21-38СБ | Шарнир |
5 | 1101-21-185 | Кожух |
5 | 1101-21-185-20 | Кожух |
6 | 700-31-2209 | Шайба ГОСТ 11371-78 |
6 | 700-31-2209-20 | Шайба ГОСТ 11371-78 |
7 | 28 0520-20 | Болт М16х1.5-6gх30 ГОСТ 7796-70 |
7 | 280520 | Болт М16х1.5-6gх30.109.40Х.019 ГОСТ 7796-70 |
8 | 31 5355-20 | Шайба |
8 | 315355 | Шайба |
9 | 28 0840-20 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 |
9 | 280840 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 |
10 | 1101-21-72-20СП(SP) | Тележка |
10 | 1101-21-72СБ | Тележка |
11 | 1.2.Ц6хр | Масленка 1.2.Ц6хр |
12 | 1101-21-60 | Ось |
Вкладка 4 - Заголовок:
1101-21-38СП ШАРНИР
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-21-38-20СБ | Шарнир | |
1101-21-38СБ | Шарнир | |
1 | 1101-21-119СБ | Корпус |
2 | 1101-21-200 | Ось |
3 | 37 5515-20 | Пробка |
3 | 375515 | Пробка |
4 | 700-40-260-11 | Прокладка |
5 | Болт М12x1.25-6gx40 | Болт М12x1.25-6gx40 |
6 | Шайба 12 ОТ | Шайба 12 ОТ |
7 | 280351 | Болт 3М12-6gx40 |
8 | 1501-21-152 | Крышка |
9 | 160-165-36-2-51-1668 | Кольцо 160-165-36-2-51-1668 |
10 | 1501-21-157 | Фланец |
11 | 1501-21-156 | Кольцо |
12 | 1101-21-205 | Вкладыш |
13 | 400323 | Кольцо упругое |
14 | 1501-21-158 | Кольцо уплотнительное |
15 | 1501-21-153 | Корпус уплотнения |
16 | Проволока КС-1.6 | Проволока КС-1.6 |
Вкладка 5 - Заголовок:
1101-21-40СП/-40-01СП КАТОК ОПОРНЫЙ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-21-40-01-20СП -20SP | Каток опорный | |
1101-21-40-20СП(SP) | Каток опорный | |
А11-21-001-01СБ | Каток опорный | |
А11-21-001СБ | Каток опорный | |
1 | 114-120-36-2-51-1668 | Кольцо 114-120-36-2-51-1668 |
2 | 1101-21-75СБ | Фланец |
3 | 050-055-30-2-51-1668 | Кольцо 050-055-30-2-51-1668 |
4 | 1101-21-141-01 | Ось |
5 | 37 5509-20 | Пробка |
5 | 375509 | Пробка |
6 | 1101-21-107 | Крышка |
7 | 1501-21-142 | Кольцо уплотнительное |
8 | 400452 | Кольцо упругое |
9 | 2501-21-411 | Болт |
9 | 2501-21-411-20 | Болт |
10 | 1101-21-55-20СБ | Каток |
10 | 1101-21-55СБ | Каток |
11 | 1101-21-55-01-20СБ | Каток |
11 | 1101-21-55-01СБ | Каток |
Вкладка 6 - Заголовок:
1101-21-41СП КОЛЕСО НАТЯЖНОЕ
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-21-41-20СП(SP) | Колесо натяжное | |
1101-21-41СБ | Колесо натяжное | |
1 | 1101-21-141 | Ось |
2 | 37 5509-20 | Пробка |
2 | 375509 | Пробка |
3 | 1101-21-107 | Крышка |
4 | 1101-21-75СБ | Фланец |
5 | 1101-21-63-20СБ | Колесо |
5 | 1101-21-63СБ | Колесо |
6 | 1501-21-142 | Кольцо уплотнительное |
7 | 114-120-36-2-51-1668 | Кольцо 114-120-36-2-51-1668 |
8 | 2501-21-411 | Болт |
8 | 2501-21-411-20 | Болт |
9 | 400452 | Кольцо упругое |
10 | 050-055-30-2-51-1668 | Кольцо 050-055-30-2-51-1668 |
Вкладка 7 - Заголовок:

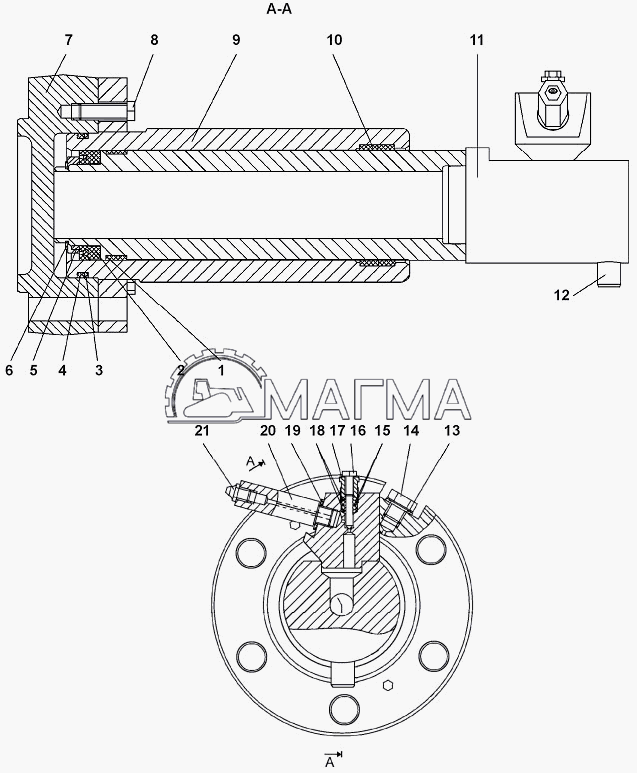

1101-21-43СП/-43-01СП МЕХАНИЗМ НАТЯЖЕНИЯ
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-21-43-01-20СП -20SP | Механизм натяжения | |
1101-21-43-01СБ | Механизм натяжения | |
1101-21-43-20СП(SP) | Механизм натяжения | |
1101-21-43СБ | Механизм натяжения | |
1 | Е20-095-100 | Кольцо Е20-095-100 |
2 | Е32-080 | Манжета Е32-080 |
3 | 700-40-4360 | Шайба |
4 | 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 |
5 | 1101-21-67 | Кольцо |
6 | 700-58-2122 | Кольцо С80 ГОСТ 13940-86 |
7 | 2001-21-126 | Крышка |
8 | Болт М8-6gx35 | Болт М8-6gx35 |
9 | 1101-21-66СБ | Цилиндр |
10 | Е20-100-105 | Кольцо Е20-100-105 |
11 | 1101-21-46-01-20СБ | Шток |
11 | 1101-21-46-01СБ | Шток |
11 | 1101-21-46-20СБ | Шток |
11 | 1101-21-46СБ | Шток |
12 | 700-32-2177 | Штифт |
13 | 16x22 МН4152-62 | Кольцо 16x22 МН4152-62 |
14 | 37 5515-20 | Пробка |
14 | 375515 | Пробка |
15 | 500192 | Кольцо СТ 13-5-7.5 ГОСТ 288-72 |
16 | 46-21-756 | Игла |
17 | 46-21-717 | Пробка |
17 | 46-21-717-20 | Пробка |
18 | 46-21-718 | Обойма |
19 | 700-40-260-11 | Прокладка |
20 | 1101-21-135 | Наконечник |
20 | 1101-21-135-20 | Наконечник |
21 | 1.2Кд6хр | Масленка 1.2Кд6хр |
21 | 1.2Ц6хр | Масленка 1.2Ц6хр |
Вкладка 8 - Заголовок:

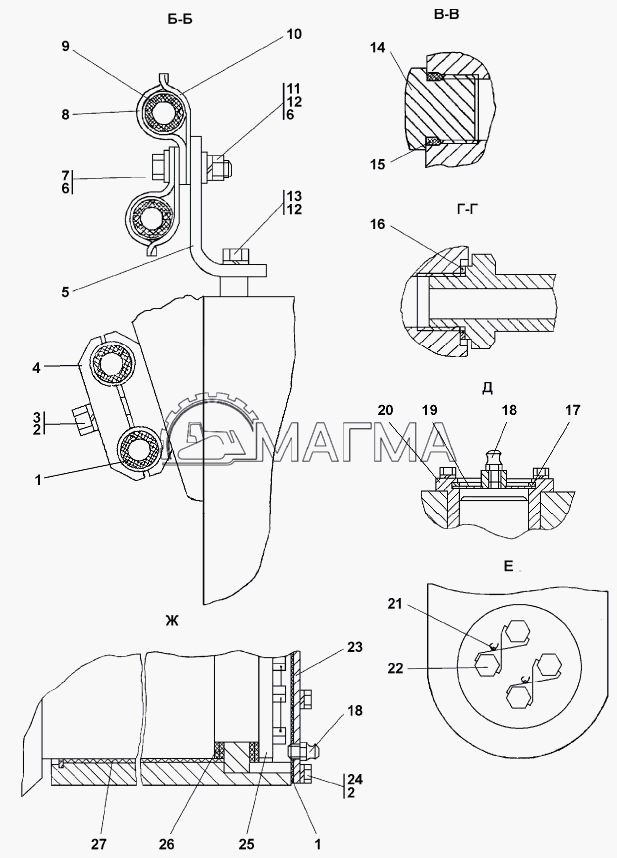

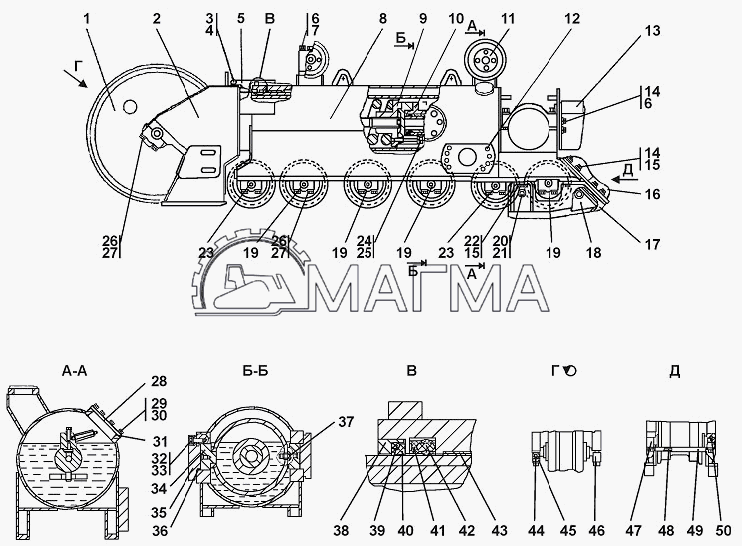

1101-21-72СП/-73СП ТЕЛЕЖКА
Вкладка 8 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-21-72-20СП(SP) | Тележка | |
1101-21-72СБ | Тележка | |
1101-21-73-20СП(SP) | Тележка | |
1101-21-73СБ | Тележка | |
1 | 1101-21-41-20СП(SP) | Колесо натяжное |
1 | 1101-21-41СБ | Колесо натяжное |
2 | 1101-21-109-20СП(SP) | Рама тележки передняя |
2 | 1101-21-109СБ | Рама тележки передняя |
3 | Болт М12-6gx20 | Болт М12-6gx20 |
4 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 |
4 | 310230 | Шайба 12.01.10.019 ГОСТ 6958-78 |
5 | 1501-21-220 | Кожух |
5 | 1501-21-220-20 | Кожух |
6 | Шайба 16 ОТ | Шайба 16 ОТ |
7 | 28 5582-20 | Болт |
7 | 285582 | Болт |
8 | 1101-21-111-20СП(SP) | Рама тележки |
8 | 1101-21-111СБ | Рама тележки |
8 | 1101-21-112-20СП(SP) | Рама тележки |
8 | 1101-21-112СБ | Рама тележки |
9 | 1101-21-16-20СП(SP) | Механизм сдавания |
9 | 1101-21-16СБ | Механизм сдавания |
10 | 1101-21-43-01-20СП -20SP | Механизм натяжения |
10 | 1101-21-43-01СБ | Механизм натяжения |
10 | 1101-21-43-20СП(SP) | Механизм натяжения |
10 | 1101-21-43СБ | Механизм натяжения |
11 | 1101-21-10СБ | Каток поддерживающий |
11 | 1101-21-115СБ | Каток поддерживающий |
12 | 440001 | Пробка |
13 | 1101-21-30-01-20СП -20SP | Отбойник |
13 | 1101-21-30-01СБ | Отбойник |
13 | 1101-21-30-20СП(SP) | Отбойник |
13 | 1101-21-30СБ | Отбойник |
14 | 28 0521-20 | Болт M16-6gx30 |
14 | 280521 | Болт М16-6gх30 |
15 | 700-31-2209 | Шайба ГОСТ 11371-78 |
15 | 700-31-2209-20 | Шайба ГОСТ 11371-78 |
16 | 1101-21-31-01-20СП -20SP | Отбойник |
16 | 1101-21-31-01СБ | Отбойник |
16 | 1101-21-31-20СП(SP) | Отбойник |
16 | 1101-21-31СБ | Отбойник |
17 | 1101-21-32-20СП(SP) | Щиток |
17 | 1101-21-34-01СБ | Щиток |
17 | 1101-21-34-20СП(SP) | Щиток |
17 | 1101-21-34СБ | Щиток |
18 | 1101-21-32-01-20СП -20SP | Щиток |
18 | 1101-21-32-01СБ | Щиток |
18 | 1101-21-32СБ | Щиток |
18 | 1101-21-34-01-20СП -20SP | Щиток |
19 | 1101-21-40-01-20СП(SP) | Каток опорный |
19 | А11-21-001-01СБ | Каток опорный |
20 | 31 0310-20 | Шайба 20х4 ГОСТ 11371-78 |
20 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 |
21 | 30 0310-20 | Гайка М20х1.5 |
21 | 300310 | Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70 |
22 | Болт М16-6gx45 | Болт М16-6gx45 |
23 | 1101-21-40-20СП(SP) | Каток опорный |
23 | А11-21-001СБ | Каток опорный |
24 | Шайба 20 ОТ | Шайба 20 ОТ |
25 | 28 0750-20 | Болт M20x1.5-6gx120 |
25 | 280750 | Болт M20x1.5-6gx120 |
26 | 28 0742-20 | Болт M20-6gx85 |
26 | 280742 | Болт M20-6gx85 |
27 | 31 5317-20 | Шайба |
27 | 315317 | Шайба |
28 | 0901-21-71 | Крышка |
29 | Шайба 8Т | Шайба 8Т |
30 | Болт М8-6gx16 | Болт М8-6gx16 |
31 | 45 0337-20 | Прокладка |
31 | 450337 | Прокладка |
32 | 28 0535-20 | Болт М16х1.25-6gх38.109.40Х.029 ГОСТ 7796-70 |
32 | 280535 | Болт М16х1.25-6gх38.109.40Х.019 ГОСТ 7796-70 |
33 | 31 5271-20 | Шайба |
33 | 315271 | Шайба |
34 | 1101-21-65-01 | Вкладыш |
35 | 1501-21-65 | Крышка |
36 | 088-095-46-2-51-1668 | Кольцо |
37 | 1501-21-227 | Стопор |
38 | 1101-21-64 | Каркас |
39 | 400466 | Кольцо упругое |
40 | 1101-21-62 | Манжета |
41 | 1101-21-63 | Манжета |
42 | 400467 | Кольцо упругое |
43 | 1501-21-99 | Втулка |
44 | 320260 | Штифт |
45 | 1101-21-111 | Крышка |
45 | 1101-21-111-20 | Крышка |
46 | 1101-21-110 | Крышка |
46 | 1101-21-110-20 | Крышка |
47 | 1101-21-109 | Крышка |
48 | 1101-21-190 | Стяжка |
48 | 1101-21-190-20 | Стяжка |
49 | 1101-21-95 | Труба |
50 | 325381 | Штифт |
Вкладка 9 - Заголовок:
1101-64-3-02СП УСТАНОВКА КОЖУХОВ
Вкладка 9 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-64-3-02-20СБ | Установка кожухов | |
1101-64-3-02СБ | Установка кожухов | |
1 | 1101-64-14-20СБ | Кожух |
1 | 1101-64-14СБ | Кожух |
2 | 1101-64-15-20СБ | Кожух |
2 | 1101-64-15СБ | Кожух |
3 | 1101-64-16-20СБ | Кожух |
3 | 1101-64-16СБ | Кожух |
4 | 1101-64-18-02-20СБ | Кожух |
4 | 1101-64-18-02СБ | Кожух |
5 | 31 0235-20 | Шайба 12x5 |
5 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
6 | 310235 | Шайба 12x5 |
6 | 46-64-66-20 | Крышка |
7 | 46-64-66 | Крышка |
8 | 47 5240-20 | Ось |
8 | 475240 | Ось |
9 | Шплинт 3.2x25 | Шплинт 3.2x25 |
10 | 2501-64-121 | Скоба |
10 | 2501-64-121-20 | Скоба |
11 | 315317 | Шайба |
12 | 28 0746-20 | Болт M20x1.5-6gx90 |
12 | 280746 | Болт M20x1.5-6gx90 |
13 | 30 0310-20 | Гайка М20х1.5 |
13 | 300310 | Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70 |
14 | 28 0725-20 | Болт М20х1.5-6gх50.109.40Х.029 ГОСТ 7796-70 |
14 | 280725 | Болт М20х1.5-6gх50 ГОСТ 7796-70 |
Вкладка 10 - Заголовок:
Т203-22-000 ГУСЕНИЦА
Вкладка 10 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
Т203-22-000СБ | Гусеница | |
1 | 23.903.7900-4229-04 | Бирка |
2 | Проволока 1-С-1 | Проволока 1-С-1 |
3 | Т203-22-100СБ | Цепь |
4 | C203-22-004 | Гайка |
4 | C203-22-004И | Гайка |
5 | 700-28-2352-02 | Болт |
6 | ТЖ203-22-001 | Башмак |
7 | 700-34-2062 | Шпонка 2-10х8х50 ГОСТ 23360-78 |
8 | ТЖ203-22-003 | Болт замыкающий |
9 | Т203-22-000КМ | Комплект монтажных частей |
9 | ТЖ203-22-002 | Башмак замыкающий |
Характеристики
Рама Четра Т-11.02К
Вкладка 1 - Заголовок:
1101-11-3-05СП РАМА
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-11-3-05-20СБ | Рама | |
1101-11-3-05СБ | Рама | |
1 | 1101-11-19-20СП(SP) | Опора |
1 | 1101-11-19СБ | Опора |
2 | 28 0724-20 | Болт M20-6gx50 |
2 | 280724 | Болт M20-6gx50 |
3 | 315317 | Шайба |
4 | 1101-11-48-03-20СБ | Рама с корпусом |
4 | 1101-11-48-03СБ | Рама с корпусом |
5 | 1.2 Ц6хр | Маслёнка 1.2 Ц6хр |
5 | 1.2Кд6хр | Масленка 1.2Кд6хр |
6 | Шайба 16 ОТ | Шайба 16 ОТ |
7 | 28 0521-20 | Болт M16-6gx30 |
7 | 280521 | Болт М16-6gх30 |
8 | 46-98-2 | Планка |
9 | 0602-11-102-01 | Втулка |
10 | 1101-11-24СБ | Палец |
11 | 1101-11-37-20СБ | Балка |
11 | 1101-11-37СБ | Балка |
Вкладка 2 - Заголовок:

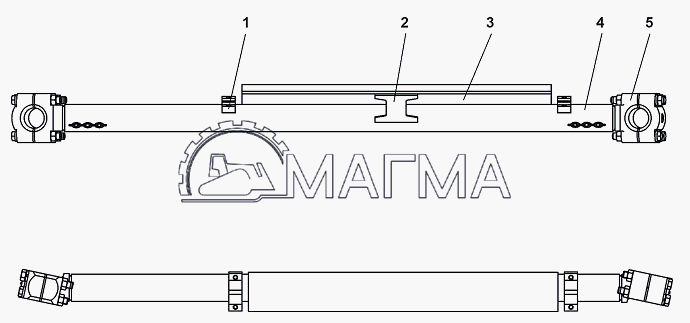

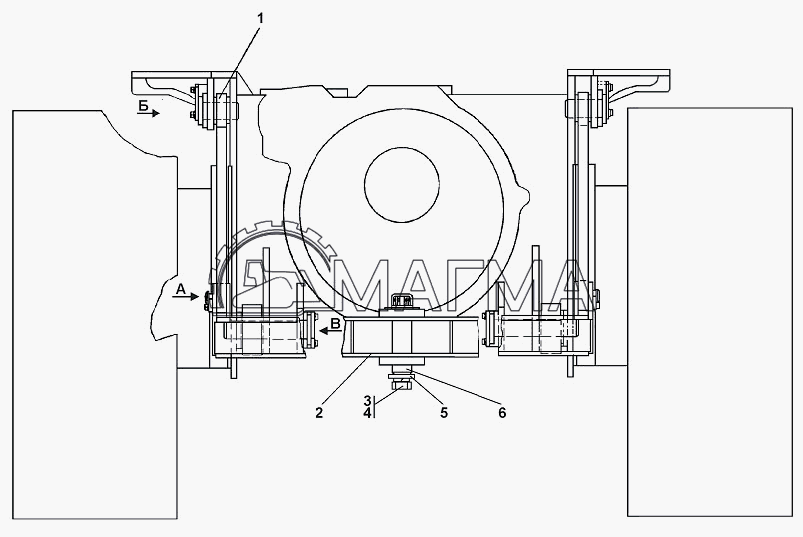

1101-11-37СП БАЛКА
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-11-37-20СБ | Балка | |
1101-11-37СБ | Балка | |
1 | 1101-11-13 | Виброизолятор |
2 | 1101-11-38СБ | Виброизолятор |
3 | 1101-11-114 | Балка |
3 | 1101-11-114-20 | Балка |
4 | 0602-11-102К | Втулка |
5 | 400459 | Кольцо упругое |
6 | 2001-21-67СБ | Манжета |
7 | 1101-11-235 | Кольцо |
7 | 1101-11-235-20 | Кольцо |
8 | 1101-11-14СБ | Манжета |
9 | 580821 | Кольцо С130 ГОСТ 13941-86 |
10 | 580771 | Кольцо С105 |
11 | ШСЛ70 | Подшипник ШСЛ70 |
12 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
13 | Шайба 12 ОТ | Шайба 12 ОТ |
14 | ТМ2501-11-20СБ | Манжета |
15 | 079-085-36-51-1668 | Кольцо 079-085-36-51-1668 |
Характеристики

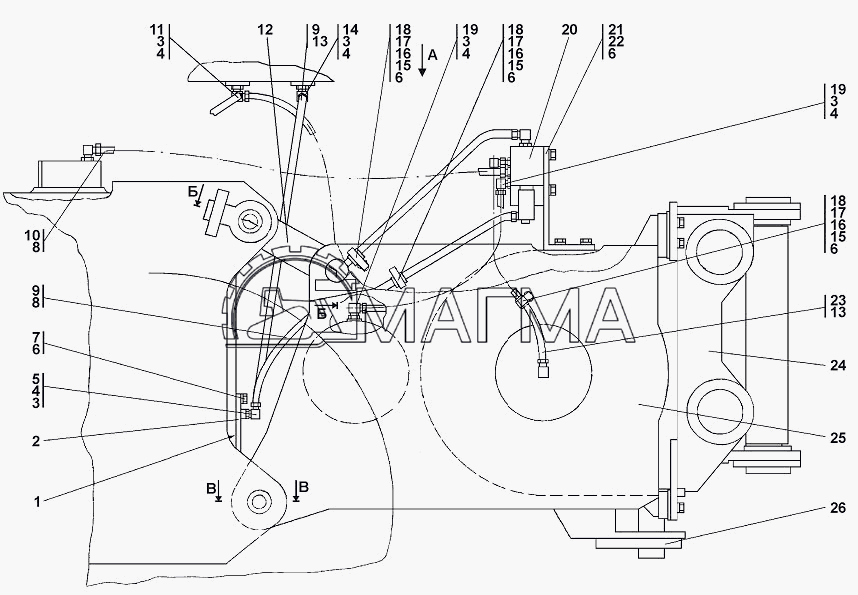

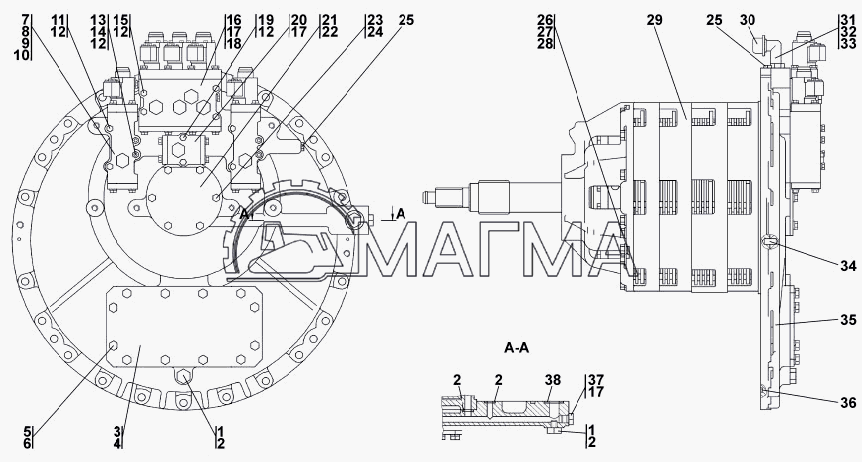

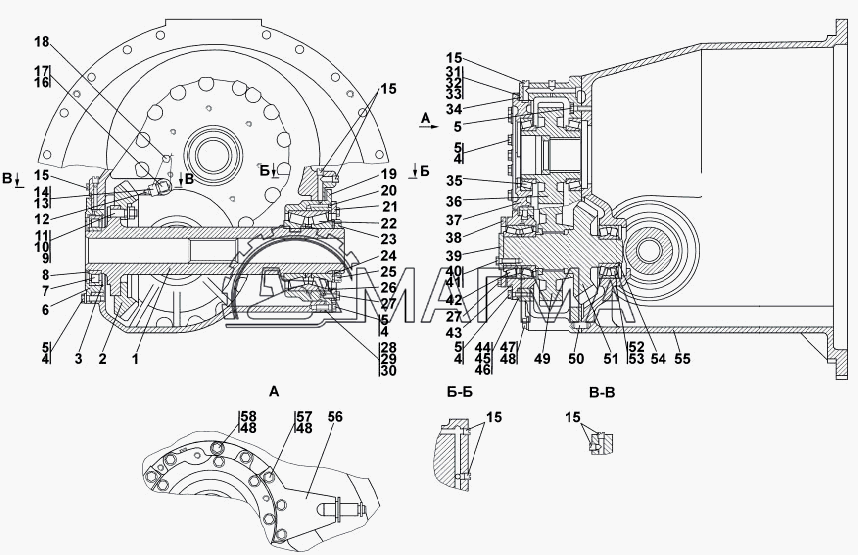

Установка трансмиссии Четра Т-11.02К
Вкладка 1 - Заголовок:
1101-16-2-03СП УСТАНОВКА ТРАНСМИССИИ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-16-2-03-20СБ | Установка трансмиссии | |
1101-16-2-03СБ | Установка трансмиссии | |

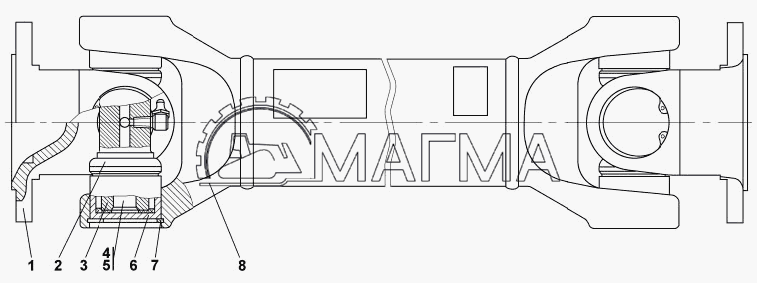

1 | 1101-49-1 | Вал карданный |
1 | 1101-49-1-20 | Вал карданный |
2 | 28 0150-20 | Болт М8-6gх55 |
2 | 280150 | Болт М8-6gх55 |
3 | Шайба 8Т | Шайба 8Т |
4 | 1101-16-102СБ | Фланец |
5 | 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 |

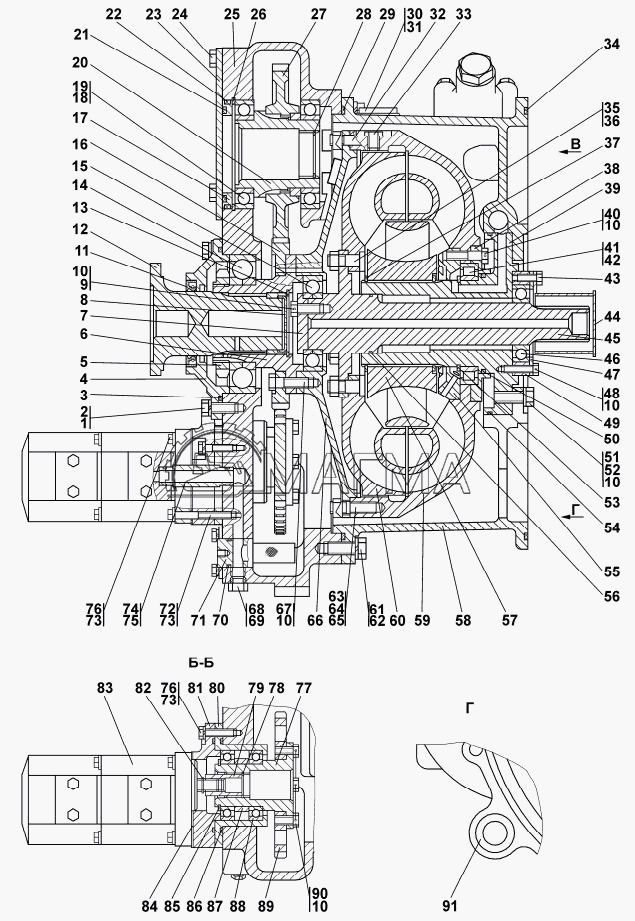

6 | 1101-14-2-01-20СБ | Гидротрансформатор с редуктором привода насосов |
6 | 1101-14-2-01СБ | Гидротрансформатор с редуктором привода насосов |
7 | 404-26-213-24-20СП -20SP | Рукав |
7 | 404-26-213-24СБ | Рукав |
8 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
9 | 5001-26-78 | Штуцер ввертной |
9 | 5001-26-78-20 | Штуцер ввертной |
10 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
11 | Болт М12-6gx35 | Болт М12-6gx35 |
12 | Шайба 12 ОТ | Шайба 12 ОТ |
13 | 0901-16-15 | Крышка |
13 | 0901-16-15-20 | Крышка |
14 | 45 0342-20 | Прокладка |
14 | 450342 | Прокладка |
15 | 28 0551-20 | Болт M16-6gx50 |
15 | 280551 | Болт M16-6gx50 |
16 | Шайба 16 ОТ | Шайба 16 ОТ |
17 | 1101-16-113СБ | Торсион |
18 | 580515 | Кольцо С52 |
19 | 045-050-30-2-51-1668 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 |
20 | 1101-19-2-20СП(SP) | Передача бортовая. фрикцион и тормоз |
20 | 1101-19-2СБ | Передача бортовая. фрикцион и тормоз |
21 | 325520 | Штифт |
22 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
23 | 40 0468-42 | Кольцо |
24 | 280507-02 | Болт М14х1.5-6gх65 |
24 | 280507-02-20 | Болт М14х1.5-6gх65 |
25 | Шайба 14 ОТ | Шайба 14 ОТ |
26 | 280507-01 | Болт М14х1.5-6gх45 |
26 | 280507-01-20 | Болт М14х1.5-6gх45 |
27 | 0901-12-14-20СП(SP) | Блок трансмиссии |
27 | 0901-12-14СБ | Блок трансмиссии |
28 | 46-26-355-22-20СП(SP) | Рукав высокого давления |
28 | 46-26-355-22СБ | Рукав высокого давления |
29 | 280383-01 | Болт М12-6gx85 |
29 | 280383-01-20 | Болт М12-6gx85 |
30 | 1101-15-22-20СП(SP) | Система диагностики |
30 | 1101-15-22СБ | Система диагностики |

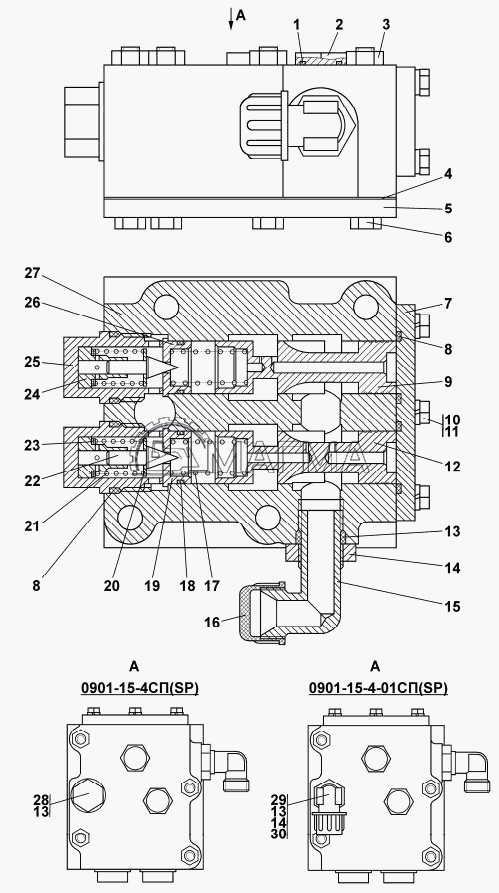

31 | 0901-15-4-20СП(SP) | Клапан |
31 | 0901-15-4СБ | Клапан |
32 | 026-032-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
33 | 034-040-36-2-51-1668 | Кольцо 034-040-36-2-51-1668 |
34 | 069-075-36-2-51-1668 | Кольцо 069-075-36-2-51-1668 |
35 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
36 | 325382 | Штифт |
37 | 1101-15-10-20СП(SP) | Фильтр |
37 | 1101-15-10СБ | Фильтр |
38 | 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 |
39 | 28 0588-20 | Болт М16-6gx60 |
39 | 280558 | Болт М16-6gх60 |
40 | Болт М12-6gx70 | Болт М12-6gx70 |
41 | 313512-15-1-20СБ | Блок управления |
41 | 313512-15-1СБ | Блок управления |
42 | 022-026-25-2-51-1668 | Кольцо 022-026-25-2-51-1668 |
43 | 030-035-30-2-ИРП1314-1 | Кольцо 030-035-30-2-ИРП1314-1 |
44 | Болт М12-6gx30 | Болт М12-6gx30 |
45 | 280507-03 | Болт М14х1.5-6gх80 |
45 | 280507-03-20 | Болт М14х1.5-6gх80 |
46 | 0901-16-15-20СП(SP) | Горловина |
46 | 0901-16-15СБ | Горловина |
47 | 319210 | Шайба 12x2 |
47 | 319210-20 | Шайба 12x2 |
48 | 28 0379-20 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 |
48 | 280379 | Болт 3М12-6gх65 |
49 | 46-14-141-20СП(SP) | Сапун |
49 | 46-14-141СБ | Сапун |
50 | 1101-16-43 | Болт специальный |
50 | 1101-16-43-01 | Болт специальный |
51 | 4599651314 | Гайка М16х1.5 |
52 | 1,68E+11 | Гайка самоконтрящаяся М16x1.5(8) |
53 | 31 5271-20 | Шайба |
53 | 315271 | Шайба |
Вкладка 2 - Заголовок:

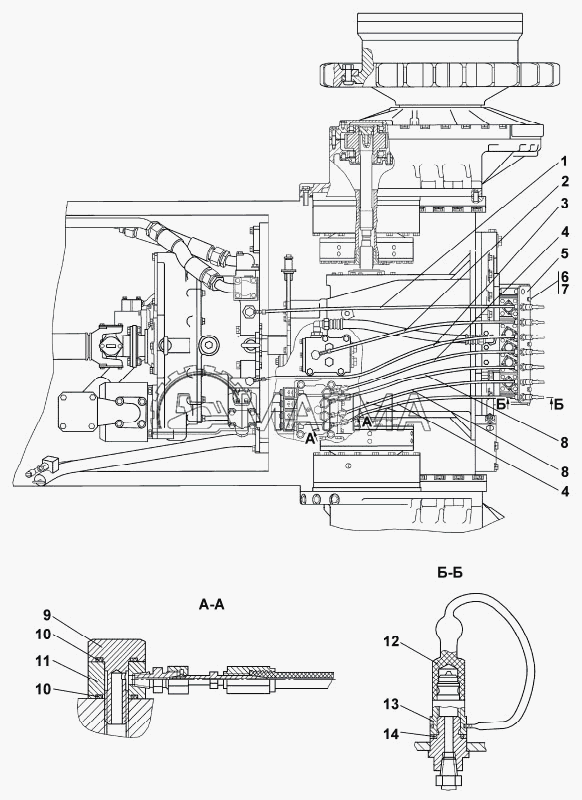

1101-16-2-03СП УСТАНОВКА ТРАНСМИССИИ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|

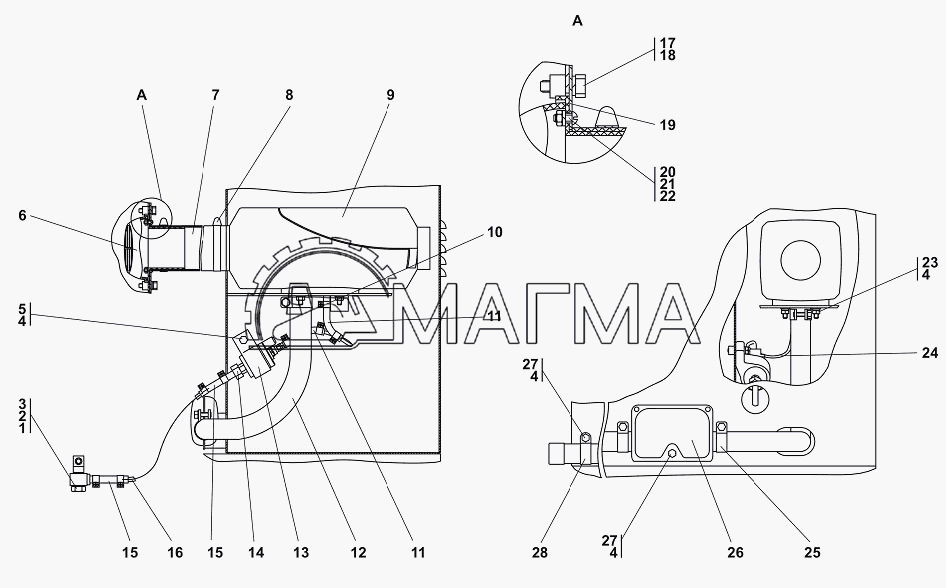

1 | 1101-16-100-20СП(SP) | Трубопровод |
1 | 1101-16-100СБ | Трубопровод |
2 | 075-081-36-2-ИРП1314-1 | Кольцо 075-081-36-2-ИРП1314-1 |
3 | Болт М12-6gx25 | Болт М12-6gx25 |
4 | Шайба 12 ОТ | Шайба 12 ОТ |
5 | 461602 | Рукав |
6 | 1070-У-02 ПО4.435.002ТУ | Хомут стяжной червячный 1070-У-02 ПО4.435.002ТУ |
7 | 1101-16-3 | Бугель |
7 | 1101-16-3-20 | Бугель |
8 | 400040 | Пластина 2Н-I ТМКЩ-С2-3 |
9 | 28 0150-20 | Болт М8-6gх55 |
9 | 280150 | Болт М8-6gх55 |
10 | Шайба 8Т | Шайба 8Т |
11 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
11 | 310150 | Шайба 8 ГОСТ 11371-78 |
12 | 1101-16-101-20СП(SP) | Опора |
12 | 1101-16-101СБ | Опора |
13 | Болт М10-6gx20 | Болт М10-6gx20 |
14 | Шайба 10 ОТ | Шайба 10 ОТ |
15 | 2501-26-83 | Фланец |
15 | 2501-26-83-20 | Фланец |
16 | 1101-16-5 | Труба |
16 | 1101-16-5-20 | Труба |
17 | 28 1391-20 | Болт M12-6gx110 |
17 | 281391 | Болт 3М 12-6х110 ГОСТ 7796-70 |
18 | 1101-16-2 | Фланец |
18 | 1101-16-2-20 | Фланец |
19 | 060-070-58-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
20 | Болт М12-6gx30 | Болт М12-6gx30 |
21 | 1101-16-103-20СП(SP) | Заборник |
21 | 1101-16-103СБ | Заборник |
22 | 0901-16-16СБ | Линейка |
23 | 2501-15-124-20СП(SP) | Пробка |
23 | 2501-15-124СБ | Пробка |
24 | НШ100А-3 | Насос ОСТ 23.1.92-88 |
24 | НШ100А-3Т | Насос НШ 100А-3Т |
25 | 1101-16-115-20СП(SP) | Кожух |
25 | 1101-16-115СБ | Кожух |
26 | 1101-16-104-20СП(SP) | Труба |
26 | 1101-16-104СБ | Труба |
27 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
28 | 280500 | Болт 3М14х1.5-6gх35 |
28 | 280500-20 | Болт 3М14х1.5-6gх35 |
29 | Шайба 14 ОТ | Шайба 14 ОТ |
30 | 039-045-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
31 | 45 0310-20 | Прокладка |
31 | 450310 | Прокладка |
32 | 400-10-8 | Планка |
32 | 400-10-8-20 | Планка |
33 | 580405 | Кольцо С40 |
34 | 1101-16-41 | Муфта |
35 | 28 0379-20 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 |
35 | 280379 | Болт 3М12-6gх65 |
36 | 1101-16-42 | Планка |
36 | 1101-16-42-20 | Планка |
37 | 28 0588-20 | Болт М16-6gx60 |
37 | 280558 | Болт М16-6gх60 |
38 | Шайба 16 ОТ | Шайба 16 ОТ |
39 | 37 5969-20 | Пробка |
39 | 375969 | Пробка |
40 | 040-045-30-2-3 | Кольцо 040-045-30-2-3 |
41 | 2501-15-103 | Муфта |
42 | 580307 | Кольцо С34 ГОСТ 13940-86 |
43 | 1101-16-112-20СП(SP) | Клапан |
43 | 1101-16-112СБ | Клапан |
Характеристики
Установка гидросистемы Четра Т-11.02К
Вкладка 1 - Заголовок:

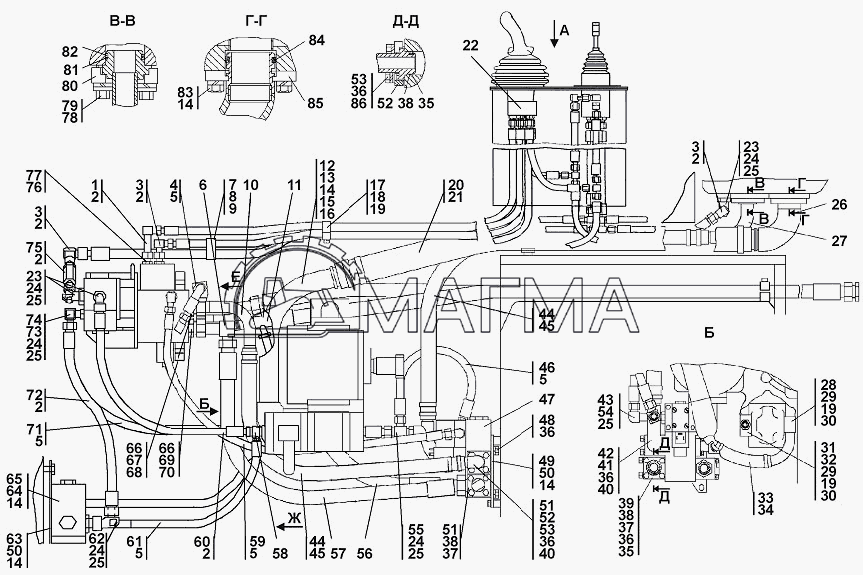

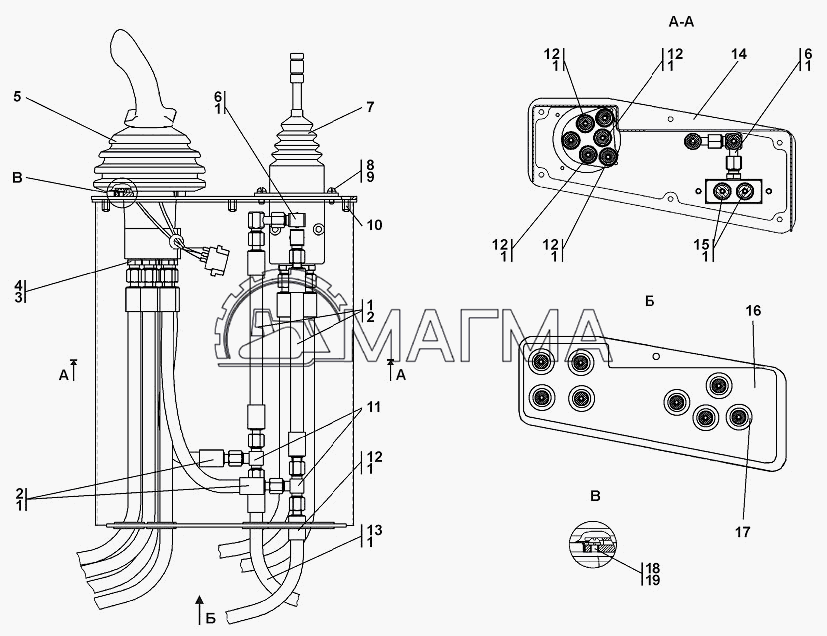

0901-13-50-05СП ПРИВОД УПРАВЛЕНИЯ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-13-50-05-20СБ | Привод управления | |
0901-13-50-05СБ | Привод управления | |
1 | Болт М8-6gx25 | Болт М8-6gx25 |
2 | Шайба 8Т | Шайба 8Т |
3 | 3632970 | Педаль электронная 3632970 |
4 | 3502-13-27 | Кронштейн |
4 | 3502-13-27-20 | Кронштейн |
5 | 4001-10-1ПУ-00 | Пульт управления движением гусеничных тракторов-бульдозеров и крановых трубоукладчиков 4001-10-1ПУ-00 |
6 | Болт М8-6gx20 | Болт М8-6gx20 |
7 | КЕРА 14161 | Педаль тормоза КЕРА 14161 |
Вкладка 2 - Заголовок:

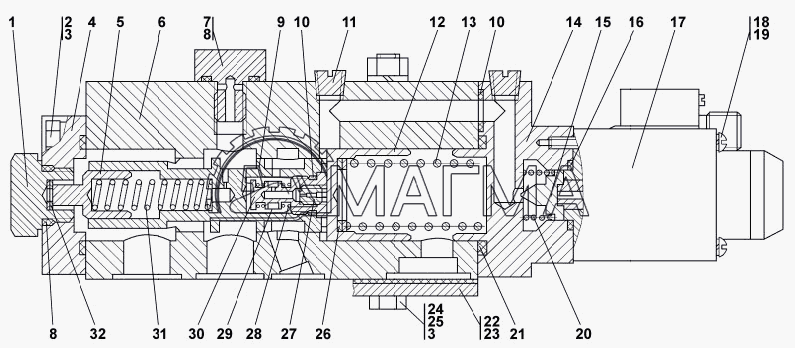

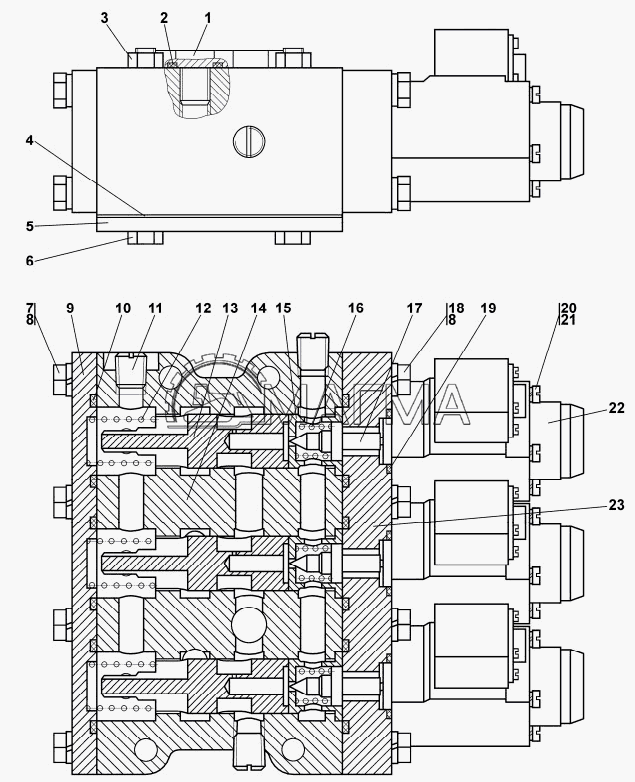

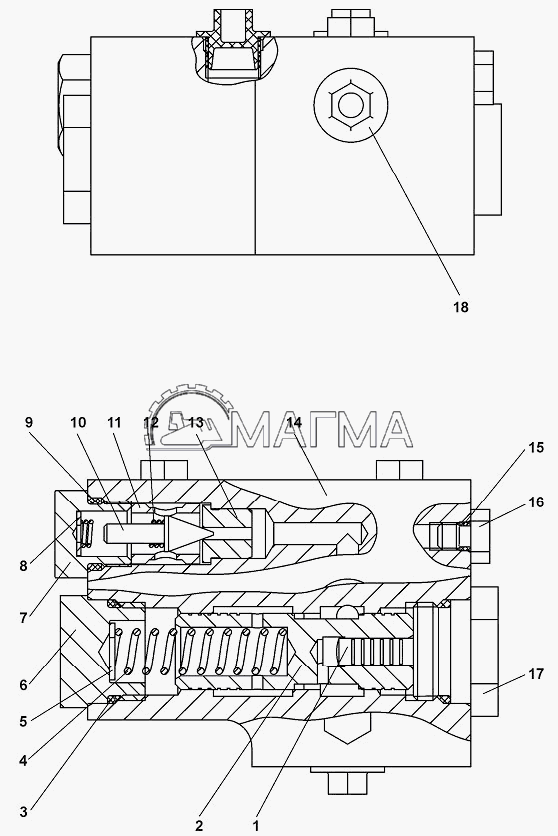

0901-26-25СП КЛАПАН
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-26-25-20СП(SP) | Клапан | |
0901-26-25СБ | Клапан | |
1 | 312501-26-167 | Плунжер |
2 | 3501-26-22 | Золотник |
3 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
4 | 38 5275-01 | Пружина |
5 | 31 0170-20 | Шайба 10.01.10.0221 ГОСТ 11 371-78 |
5 | 310170 | Шайба 10 ГОСТ 11371-78 |
6 | 375950 | Пробка |
7 | 37 5714-02 | Пробка |
7 | 37 5714-02-20 | Пробка |
8 | 315090 | Шайба |
9 | 921-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
10 | 1501-15-46 | Клапан |
11 | 0901-26-39 | Втулка |
12 | 38 5159-01 | Пружина |
13 | 0901-26-38 | Втулка |
14 | 0901-26-1 | Корпус |
15 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
16 | 37 5245-20 | Пробка |
16 | 375245 | Пробка |
17 | 37 5950-01 | Пробка |
18 | 440057 | Заглушка |
Вкладка 3 - Заголовок:

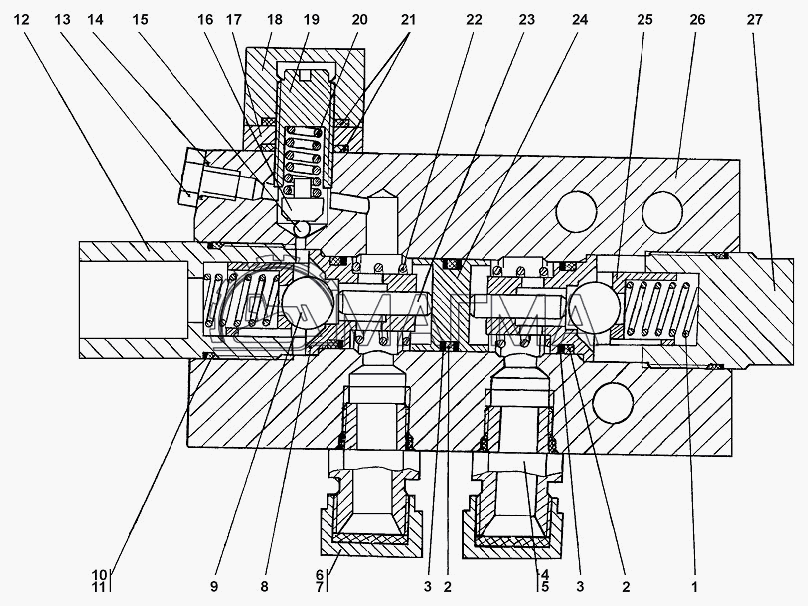

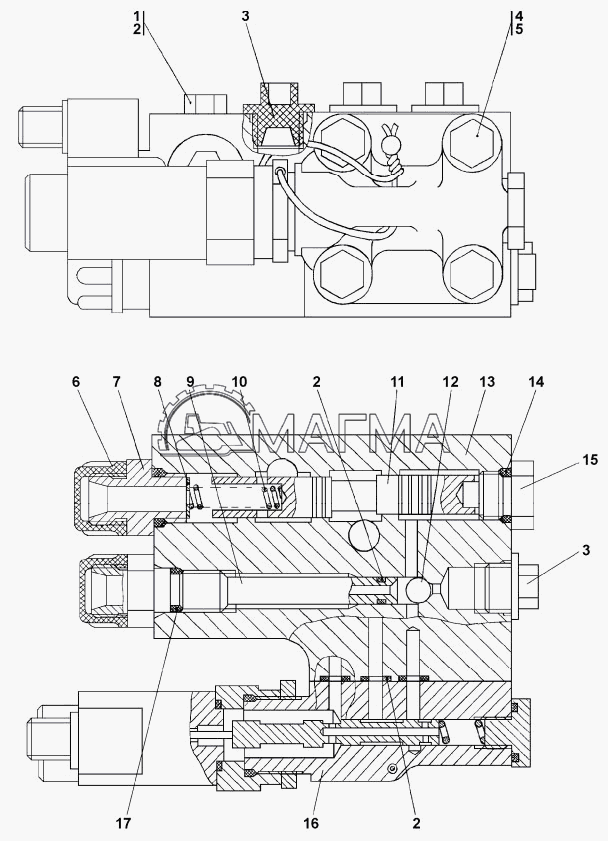

0901-26-509-01СП УСТРОЙСТВО ПЕРЕПУСКНОЕ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-26-509-01-20СБ | Устройство перепускное | |
0901-26-509-01СБ | Устройство перепускное | |
1 | 0901-26-519 | Корпус |
2 | 375780 | Пробка |
3 | 022-028-36-2-51-1668 | Кольцо 022-028-36-2-51-1668 |
4 | 1101-26-633 | Штуцер ввертной |
4 | 1101-26-633-20 | Штуцер ввертной |
5 | 036-040-25-2-51-1668 | Кольцо 036-040-25-2-51-1668 |
6 | 1101-26-621 | Толкатель |
7 | 921-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
8 | 375714 | Пробка |
8 | 375714-20 | Пробка |
9 | 385250 | Пружина |
10 | 1101-26-625 | Плунжер |
11 | 0901-26-524 | Штуцер ввертной |
11 | 0901-26-524-20 | Штуцер ввертной |
12 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
13 | 700-40-6518 | Прокладка |
13 | 700-40-6518-20 | Прокладка |
14 | 46-21-884 | Колпачок |
15 | 375245 | Пробка |
15 | 375245-20 | Пробка |
16 | 007-011-025-2-51-1668 | Кольцо 007-011-025-2-51-1668 |
17 | 010-014-25-3 | Кольцо 010-014-25-3 |
18 | 375435 | Пробка |
18 | 375435-20 | Пробка |
Вкладка 4 - Заголовок:

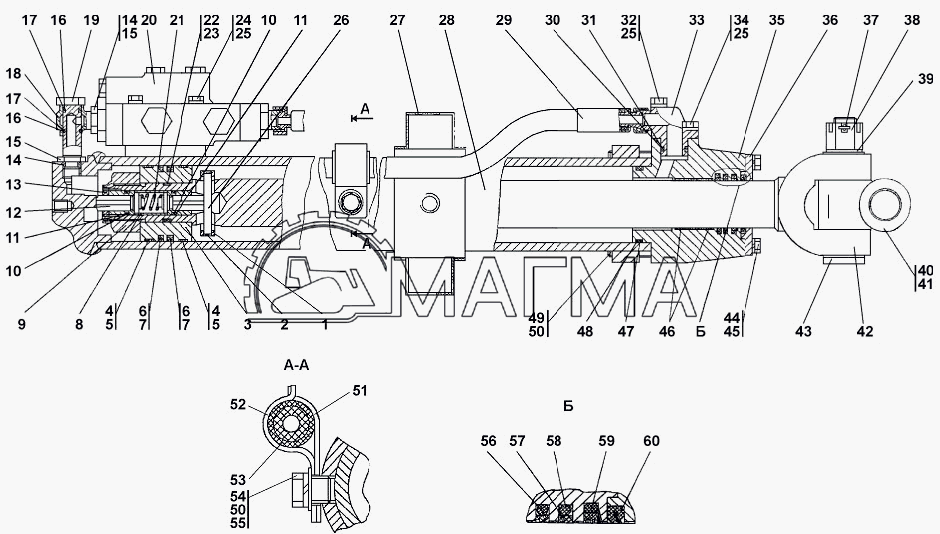

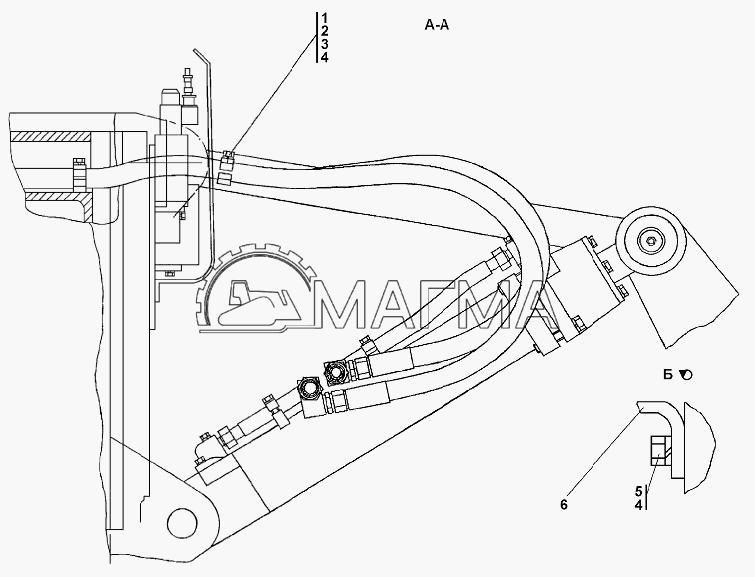

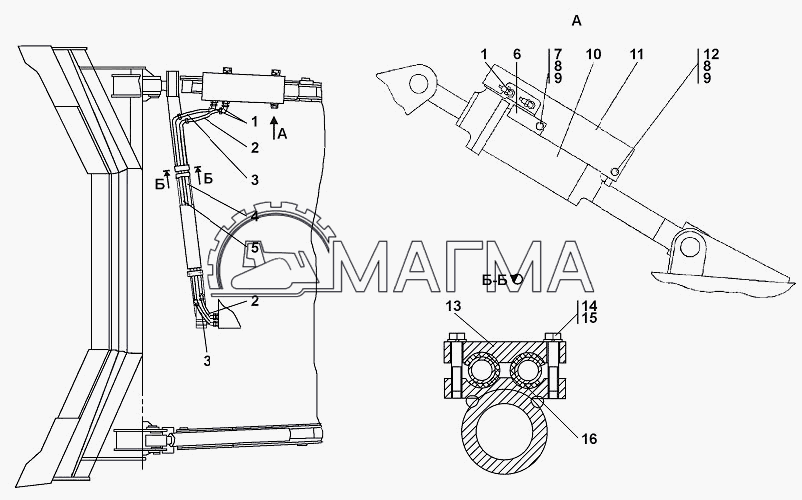

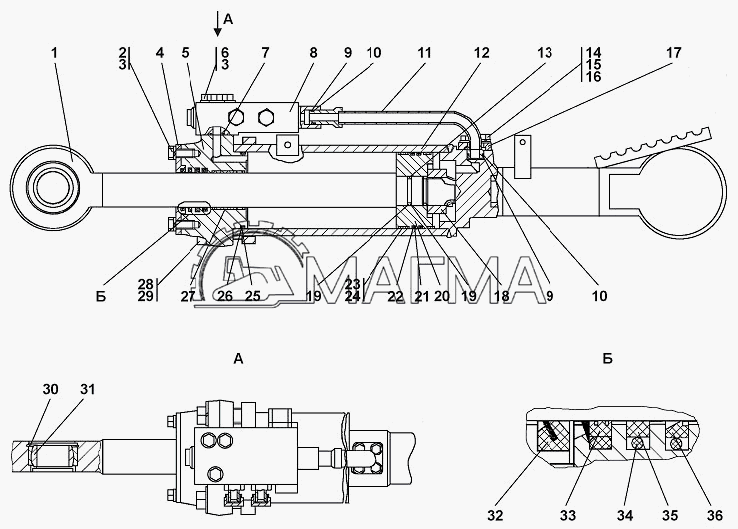

1101-26-12СП УСТАНОВКА ГИДРОЦИЛИНДРОВ
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-26-12-20СП(SP) | Установка гидроцилиндров | |
1101-26-12СБ | Установка гидроцилиндров | |
1 | Н.036.23.072 | Контргайка |
1 | Н.036.23.072-01 | Контргайка |
2 | Н.036.23.091 | Угольник ввертной |
2 | Н.036.23.091-01 | Угольник ввертной |
3 | Н.036.01.005 | Гайка накидная |
3 | Н.036.01.005-01 | Гайка накидная |
4 | 921-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
5 | 400-26-55 | Заглушка |
5 | 400-26-55-20 | Заглушка |
6 | 310320 | Шайба 20.04.20.019 ГОСТ 6958-78 |
6 | 310320-20 | Шайба 20.04.20.0221 ГОСТ 6958-78 |
7 | Шайба 20 ОТ | Шайба 20 ОТ |
8 | Шайба 16 ОТ | Шайба 16 ОТ |
9 | 28 0712-20 | Болт М20-6gх30 ГОСТ 7796-70 |
9 | 280712 | Болт М20-6gх30 ГОСТ 7796-70 |
10 | 28 0520-20 | Болт М16х1.5-6gх30 ГОСТ 7796-70 |
10 | 280520 | Болт М16х1.5-6gх30.109.40Х.019 ГОСТ 7796-70 |
11 | 31 2580-20 | Шайба |
11 | 315280 | Шайба |
12 | 1101-26-147 | Серьга |
12 | 1101-26-147-20 | Серьга |
13 | Шайба 12 ОТ | Шайба 12 ОТ |
14 | Болт М12-6gx35 | Болт М12-6gx35 |
15 | 1101-26-708-20СП(SP) | Гидроцилиндр |
15 | 1101-26-708СБ | Гидроцилиндр |
16 | 312501-26-141 | Бугель |
16 | 312501-26-141-20 | Бугель |
17 | 312501-26-142-01 | Бугель |
17 | 312501-26-142-01-20 | Бугель |
18 | 700-40-6684-03 | Прокладка |
18 | 700-40-6684-03-20 | Прокладка |
19 | Болт М8-6gx30 | Болт М8-6gx30 |
20 | Шайба 8Т | Шайба 8Т |
21 | 1101-26-65-20СБ | Коллектор |
21 | 1101-26-65СБ | Коллектор |
22 | Болт М8-6gx25 | Болт М8-6gx25 |
23 | 2601-28-60 | Бугель |
23 | 2601-28-60-20 | Бугель |
24 | 280361 | Болт М12х1.25-6gх45.109.40Х019 ГОСТ 7796-70 |
24 | 280361-20 | Болт М12х 1.25-6gх45.109.40Х029 ГОСТ 7796-70 |
25 | 28 1379-20 | Болт М12х1.25-6gх65 ГОСТ 795-70 |
25 | 281379 | Болт М12х1.25-6gх65 ГОСТ 7795-70 |
26 | 011101-97-509-02-20СП(SP) | Рукав |
26 | 011101-97-509-02СБ | Рукав |
27 | 0901-26-13 | Штуцер ввертной |
27 | 0901-26-13-20 | Штуцер ввертной |
28 | 1101-26-222 | Шайба специальная |
28 | 1101-26-222-20 | Шайба специальная |
29 | 024-028-25-2-51-1668 | Кольцо 024-028-25-2-51-1668 |
30 | 0901-26-11-01 | Штуцер ввертной |
30 | 0901-26-11-01-20 | Штуцер ввертной |
31 | 0901-26-17-20СП(SP) | Трубопровод |
31 | 0901-26-17СБ | Трубопровод |
32 | 1101-26-80-01-20СП -20SP | Трубопровод |
32 | 1101-26-80-01СБ | Трубопровод |
33 | 1101-26-80-20СП(SP) | Трубопровод |
33 | 1101-26-80СБ | Трубопровод |
34 | 1101-26-78-20СП(SP) | Трубопровод |
34 | 1101-26-78СБ | Трубопровод |
35 | 0602-28-22-04-20СБК | Рукав |
35 | 0602-28-22-04СБК | Рукав |
36 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
37 | 5001-26-78 | Штуцер ввертной |
37 | 5001-26-78-20 | Штуцер ввертной |
38 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
39 | 46-26-355-26-20СП -20SP | Рукав высокого давления |
39 | 46-26-355-26СБ | Рукав высокого давления |
40 | 46-26-355-27-20СП(SP) | Рукав высокого давления |
40 | 46-26-355-27СБ | Рукав высокого давления |
41 | 1101-26-46-20СП(SP) | Ось |
41 | 1101-26-46СБ | Ось |
42 | 46-26-355-18-20СП(SP) | Рукав высокого давления |
42 | 46-26-355-18СБ | Рукав высокого давления |
43 | 0901-26-18-20СП(SP) | Трубопровод |
43 | 0901-26-18СБ | Трубопровод |
44 | 700-40-4481 | Прокладка |
44 | 700-40-4481-20 | Прокладка |
Вкладка 5 - Заголовок:
1101-26-12СП УСТАНОВКА ГИДРОЦИЛИНДРОВ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 45 0312-20 | Прокладка |
1 | 450312 | Прокладка |
2 | Шайба 8Т | Шайба 8Т |
3 | Болт М8-6gx30 | Болт М8-6gx30 |
4 | 312501-26-141 | Бугель |
4 | 312501-26-141-20 | Бугель |
5 | 312501-94-155 | Планка |
5 | 312501-94-155-20 | Планка |
6 | 319210 | Шайба 12x2 |
6 | 319210-20 | Шайба 12x2 |
7 | Болт М12-6gx35 | Болт М12-6gx35 |
8 | 2501-26-300 | Скоба |
8 | 2501-26-300-20 | Скоба |
9 | 2001-26-192 | Прокладка |
9 | 2001-26-192-20 | Прокладка |
10 | 2501-26-301 | Планка |
10 | 2501-26-301-20 | Планка |
11 | Гайка М12 | Гайка М12 |
12 | Шайба 12 ОТ | Шайба 12 ОТ |
13 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
14 | 37 5714-03 | Пробка |
14 | 37 5714-03-20 | Пробка |
15 | 921-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
16 | 1101-26-222 | Шайба специальная |
16 | 1101-26-222-20 | Шайба специальная |
17 | 700-58-2088 | Кольцо С60 |
18 | 1.2Кд6хр | Масленка 1.2Кд6хр |
18 | 1.2Ц6хр | Масленка 1.2Ц6хр |
19 | 1101-26-47-20СП(SP) | Заглушка |
19 | 1101-26-47СБ | Заглушка |
20 | 1101-26-166 | Крышка |
21 | Проволока 0.6-0-4 | Проволока 0.6-0-4 |
22 | 28 0339-20 | Болт 3М12-6gх30 ГОСТ 7796-70 |
22 | 280339 | Болт 3М12-6gх30 ГОСТ 7796-70 |
23 | 1101-26-174 | Крышка |
23 | 1101-26-174-20 | Крышка |
24 | Болт М8-6gx25 | Болт М8-6gx25 |
25 | 1101-26-168 | Диск |
26 | 1101-26-167 | Шайба специальная |
27 | 2501-98-594 | Кольцо штоковое |
Вкладка 6 - Заголовок:
1101-26-2-01СП/-02СП УСТАНОВКА ГИДРОСИСТЕМЫ
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 311102-26-514-03-20СП(SP) | Угольник |
1 | 311102-26-514-03СБ | Угольник |
2 | 008-010-14-2-51-1668 | Кольцо |
3 | 311102-26-514-02-20СП(SP) | Угольник |
3 | 311102-26-514-02СБ | Угольник |
4 | 0602-28-22-04-20СБК | Рукав |
4 | 0602-28-22-04СБК | Рукав |
5 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
6 | 1101-26-63-20СП(SP) | Угольник |
6 | 1101-26-63СБ | Угольник |
7 | 0602-28-138-20К | Бугель |
7 | 0602-28-138К | Бугель |
8 | 0602-28-141-20К | Бугель |
8 | 0602-28-141К | Бугель |
9 | Болт М8-6gx30 | Болт М8-6gx30 |
10 | 1101-26-59-20СП(SP) | Трубопровод |
10 | 1101-26-59СБ | Трубопровод |
11 | 1101-26-55-01-20СП -20SP | Трубопровод |
11 | 1101-26-55-01СБ | Трубопровод |
12 | 1101-26-50-02-20СП -20SP | Трубопровод |
12 | 1101-26-50-02СБ | Трубопровод |
13 | Болт М12-6gx40 | Болт М12-6gx40 |
14 | Шайба 12 ОТ | Шайба 12 ОТ |
15 | 060-070-58-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
16 | 319210 | Шайба 12x2 |
16 | 319210-20 | Шайба 12x2 |
17 | 0602-28-105К | Бугель |
18 | Болт М8-6gx40 | Болт М8-6gx40 |
19 | Шайба 8Т | Шайба 8Т |
20 | 1101-26-121-04 | Рукав |
20 | 1101-26-121-04-20 | Рукав |
21 | 1070-У-02 | Хомут 1070-У-02 |
22 | 1101-26-71-01-20СП -20SP | Пульт управления |
22 | 1101-26-71-01СБ | Пульт управления |
22 | 1101-26-74-20СП(SP) | Пульт управления |
22 | 1101-26-74СБ | Пульт управления |
23 | 311102-26-569 | Угольник поворотный |
23 | 311102-26-569-20 | Угольник поворотный |
24 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
25 | Н.036.23.022 | Контргайка |
25 | Н.036.23.022-01 | Контргайка |
26 | 1101-26-75-20СП(SP) | Трубопровод |
26 | 1101-26-75СБ | Трубопровод |
27 | 1101-26-56-20СП(SP) | Трубопровод |
27 | 1101-26-56СБ | Трубопровод |
28 | 0901-26-16-20СП(SP) | Трубопровод |
28 | 0901-26-16СБ | Трубопровод |
29 | Болт М8-6gx45 | Болт М8-6gx45 |
30 | 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 |
31 | 311102-26-566 | Штуцер ввертной |
31 | 311102-26-566-20 | Штуцер ввертной |
32 | 404-26-247 | Фланец |
32 | 404-26-247-20 | Фланец |
33 | 46 0901-04 | Рукав |
33 | 46 0901-04-20 | Рукав |
34 | 1040-У-02 | Хомут 1040-У-02 |
35 | 022-028-36-2-51-1668 | Кольцо 022-028-36-2-51-1668 |
36 | Шайба 10 ОТ | Шайба 10 ОТ |
37 | 28 0288-20 | Болт М10-6gх75 |
37 | 280288 | Болт М10-6gх75 |
38 | 2001-26-193 | Кольцо защитное |
39 | 0901-26-14 | Фланец |
39 | 0901-26-14-20 | Фланец |
40 | 026-032-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
41 | 28 0285-20 | Болт М10-6gх65 |
41 | 280285 | Болт М10-6gх65 |
42 | 1101-26-57-20СП(SP) | Трубопровод |
42 | 1101-26-57СБ | Трубопровод |
43 | 3501-26-159-20СП(SP) | Угольник |
43 | 3501-26-159СБ | Угольник |
44 | 0602-28-127-05-20К | Рукав |
44 | 0602-28-127-05К | Рукав |
45 | 1045-У-02 | Хомут стяжной червячный 1045-У-02 |
46 | 404-26-213-24-20СП -20SP | Рукав |
46 | 404-26-213-24СБ | Рукав |
47 | 1101-26-60-20СП(SP) | Клапан |
47 | 1101-26-60СБ | Клапан |
48 | 28 0230-20 | Болт М10-6gх25 ГОСТ 7796-70 |
48 | 280230 | Болт М10-6gх25 ГОСТ 7796-70 |
49 | 1101-26-214 | Планка |
49 | 1101-26-214-20 | Планка |
50 | 280320 | Болт М12х1.25-6gх20.58.019 ГОСТ 7796-70 |
50 | 280320-20 | Болт М12х1.25-6gх20.58.029 ГОСТ 7796-70 |
51 | 1101-26-64-20СП(SP) | Угольник |
51 | 1101-26-64СБ | Угольник |
52 | 2001-26-125 | Фланец |
52 | 2001-26-125-20 | Фланец |
53 | Болт М10-6gx30 | Болт М10-6gx30 |
54 | 1101-26-73-20СП(SP) | Клапан |
54 | 1101-26-73СБ | Клапан |
55 | 312501-90-19-20СБ | Тройник |
55 | 312501-90-19СБ | Тройник |
56 | 311102-26-517-11-20СП(SP) | Рукав |
56 | 311102-26-517-11СБ | Рукав |
57 | 011101-97-509-08-20СП(SP) | Рукав |
57 | 011101-97-509-08СБ | Рукав |
58 | 311102-26-512-01-20СП(SP) | Тройник |
58 | 311102-26-512-01СБ | Тройник |
59 | 0602-28-22-13-20СБК | Рукав |
59 | 0602-28-22-13СБК | Рукав |
60 | 1101-26-719-20СП(SP) | Рукав |
60 | 1101-26-719СБ | Рукав |
61 | 1101-26-719-15-20СП -20SP | Рукав |
61 | 1101-26-719-15СБ | Рукав |
62 | 311101-26-513-20СП -20SP | Угольник |
62 | 311101-26-513СБ | Угольник |
63 | 0901-26-23 | Планка |
63 | 0901-26-23-20 | Планка |
64 | Болт М12-6gx25 | Болт М12-6gx25 |
65 | 1101-26-76-20СП(SP) | Клапан |
65 | 1101-26-76СБ | Клапан |
66 | 1101-26-212 | Штуцер ввертной |
66 | 1101-26-212-20 | Штуцер ввертной |
67 | 1101-26-224 | Шайба специальная |
67 | 1101-26-224-20 | Шайба специальная |
68 | 039-045-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
69 | 1101-26-223 | Шайба специальная |
69 | 1101-26-223-20 | Шайба специальная |
70 | 030-036-36-2-ИРП-1314-1 | Кольцо 030-036-36-2-ИРП-1314-1 |
71 | 404-26-213-16-20СП -20SP | Рукав |
71 | 404-26-213-16СБ | Рукав |
72 | 311102-26-517-19-20СП(SP) | Рукав |
72 | 311102-26-517-19СБ | Рукав |
73 | 311102-26-514-20СП -20SP | Угольник |
73 | 311102-26-514СБ | Угольник |
74 | 2601-26-14-20СБ | Тройник |
74 | 2601-26-14СБ | Тройник |
75 | 1101-26-82-20СП(SP) | Фильтр |
75 | 1101-26-82СБ | Фильтр |
76 | 0901-26-24 | Штуцер ввертной |
76 | 0901-26-24-20 | Штуцер ввертной |
77 | 0602-28-136К | Шайба специальная |
78 | Шайба 16 ОТ | Шайба 16 ОТ |
79 | 3502-20-4 | Винт |
79 | 3502-20-4-20 | Винт |
80 | 46-26-280 | Фланец |
80 | 46-26-280-20 | Фланец |
81 | 440005 | Шайба защитная |
82 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
83 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
84 | 050-060-58-2-51-1668 | Кольцо 050-060-58-2-51-1668 |
85 | 1101-26-218 | Фланец |
85 | 1101-26-218-20 | Фланец |
86 | 31 0170-20 | Шайба 10.01.10.0221 ГОСТ 11 371-78 |
86 | 310170 | Шайба 10 ГОСТ 11371-78 |
Вкладка 7 - Заголовок:

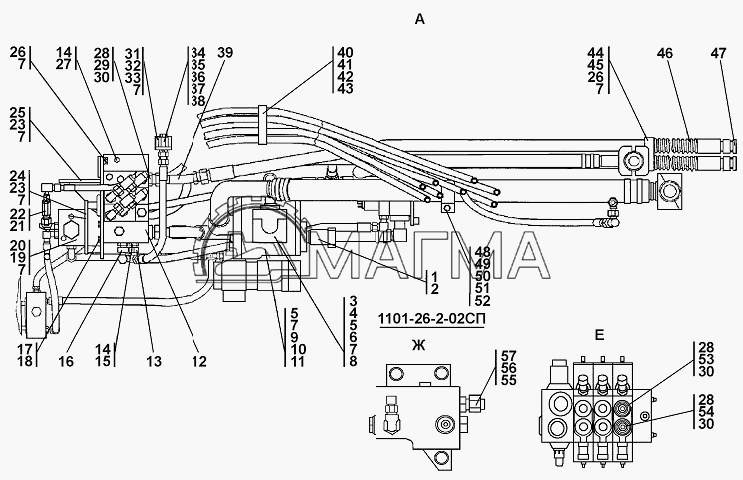

1101-26-2-01СП/-02СП УСТАНОВКА ГИДРОСИСТЕМЫ
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-26-2-02СБ | Установка гидросистемы | |
1 | 2501-15-103 | Муфта |
2 | 580307 | Кольцо С34 ГОСТ 13940-86 |
3 | 0901-26-31 | Фланец |
3 | 0901-26-31-20 | Фланец |
4 | 440049 | Шайба защитная |
5 | Болт М12-6gx40 | Болт М12-6gx40 |
6 | 28 1389-20 | Болт М12-6gх100 |
6 | 281389 | Болт М12-6gх100 |
7 | Шайба 12 ОТ | Шайба 12 ОТ |
8 | 038-046-46-2-51-1668 | Кольцо 038-046-46-2-51-1668 |
9 | 319210 | Шайба 12x2 |
9 | 319210-20 | Шайба 12x2 |
10 | 100-110-58-2-ИРП1314-1 | Кольцо 100-110-58-2-ИРП1314-1 |
11 | НШ100А-3 | Насос ОСТ 23.1.92-88 |
11 | НШ100А-3Т | Насос НШ 100А-3Т |
12 | М4-4130-20/ 3М4-15РНТV01 | Гидрораспределитель М4-4130-20/ 3М4-15РНТV01 |
13 | 0602-28-25-01-20СБК | Угольник |
13 | 0602-28-25-01СБК | Угольник |
14 | 0602-28-136К | Шайба специальная |
15 | 0602-28-137-20К | Штуцер ввертной |
15 | 0602-28-137К | Штуцер ввертной |
16 | 0602-28-25-20СБКК | Угольник |
16 | 0602-28-25СБК | Угольник |
17 | 28 0230-20 | Болт М10-6gх25 ГОСТ 7796-70 |
17 | 280230 | Болт М10-6gх25 ГОСТ 7796-70 |
18 | Шайба 10 ОТ | Шайба 10 ОТ |
19 | Болт М12-6gx25 | Болт М12-6gx25 |
20 | 0901-26-25-20СП(SP) | Клапан |
20 | 0901-26-25СБ | Клапан |
21 | 008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 |
22 | 1101-26-82-20СП(SP) | Фильтр |
22 | 1101-26-82СБ | Фильтр |
23 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
24 | 0901-26-23 | Планка |
24 | 0901-26-23-20 | Планка |
25 | 0901-26-19-01-20СБ | Кронштейн |
25 | 0901-26-19-01СБ | Кронштейн |
26 | Болт М12x1.25-6gx40 | Болт М12x1.25-6gx40 |
27 | 1101-26-206 | Заглушка |
27 | 1101-26-206-20 | Заглушка |
28 | 1101-26-222 | Шайба специальная |
28 | 1101-26-222-20 | Шайба специальная |
29 | 1101-26-205 | Заглушка |
29 | 1101-26-205-20 | Заглушка |
30 | 024-028-25-2-51-1668 | Кольцо 024-028-25-2-51-1668 |
31 | 1101-26-191 | Планка |
31 | 1101-26-191-20 | Планка |
32 | 515210 | Бонка |
33 | 280320 | Болт М12х1.25-6gх20.58.019 ГОСТ 7796-70 |
33 | 280320-20 | Болт М12х1.25-6gх20.58.029 ГОСТ 7796-70 |
34 | 1101-26-187 | Переходник |
35 | 1101-26-187-20 | Переходник |
35 | 37 5243-20 | Пробка |
35 | 375245 | Пробка |
36 | Шайба 20 ОТ | Шайба 20 ОТ |
37 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
38 | Н.036.23.022 | Контргайка |
38 | Н.036.23.022-01 | Контргайка |
39 | 1101-26-55-20СП(SP) | Трубопровод |
39 | 1101-26-55СБ | Трубопровод |
40 | 0602-28-138-20К | Бугель |
40 | 0602-28-138К | Бугель |
41 | 0602-28-141-20К | Бугель |
41 | 0602-28-141К | Бугель |
42 | Болт М8-6gx30 | Болт М8-6gx30 |
43 | Гайка М8 | Гайка М8 |
44 | 2601-28-59 | Бугель |
44 | 2601-28-59-20 | Бугель |
45 | 2601-28-60 | Бугель |
45 | 2601-28-60-20 | Бугель |
46 | 46-26-355-28-20СП(SP) | Рукав высокого давления |
46 | 46-26-355-28СБ | Рукав высокого давления |
47 | 0901-26-25 | Заглушка |
47 | 0901-26-25-20 | Заглушка |
48 | 5001-26-96 | Скоба |
48 | 5001-26-96-20 | Скоба |
49 | 5001-26-97 | Планка |
49 | 5001-26-97-20 | Планка |
50 | 700-40-6927 | Прокладка |
51 | 28 0515-20 | Болт М16х1.5-6х25.66.029 ГОСТ 7796-70 |
51 | 280515 | Болт М16х1.5-6х25.66.019 ГОСТ7796-70 |
52 | Шайба 16 ОТ | Шайба 16 ОТ |
53 | 0901-26-13 | Штуцер ввертной |
53 | 0901-26-13-20 | Штуцер ввертной |
54 | 0901-26-11-01 | Штуцер ввертной |
54 | 0901-26-11-01-20 | Штуцер ввертной |
55 | Н.036.01.002 | Гайка накидная |
55 | Н.036.01.002-01 | Гайка накидная |
56 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
57 | 3501-26-243 | Заглушка |
57 | 3501-26-243-20 | Заглушка |
Вкладка 8 - Заголовок:

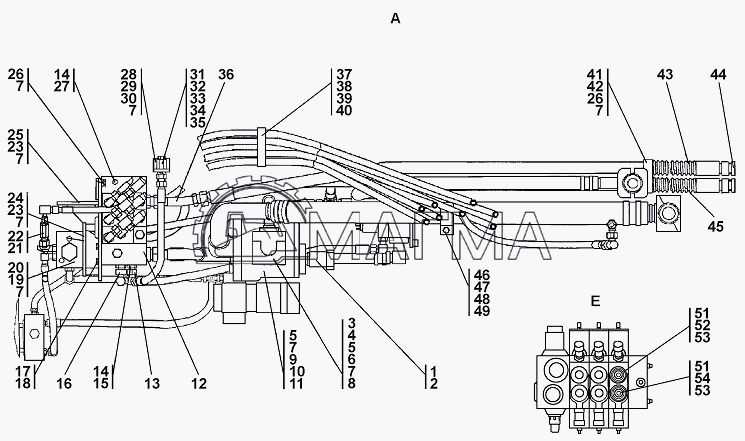

1101-26-2СП УСТАНОВКА ГИДРОСИСТЕМЫ
Вкладка 8 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 2501-15-103 | Муфта |
2 | 580307 | Кольцо С34 ГОСТ 13940-86 |
3 | 0901-26-31 | Фланец |
3 | 0901-26-31-20 | Фланец |
4 | 440049 | Шайба защитная |
5 | Болт М12-6gx40 | Болт М12-6gx40 |
6 | 28 1389-20 | Болт М12-6gх100 |
6 | 281389 | Болт М12-6gх100 |
7 | Шайба 12 ОТ | Шайба 12 ОТ |
8 | 038-046-46-2-51-1668 | Кольцо 038-046-46-2-51-1668 |
9 | 319210 | Шайба 12x2 |
9 | 319210-20 | Шайба 12x2 |
10 | 100-110-58-2-ИРП1314-1 | Кольцо 100-110-58-2-ИРП1314-1 |
11 | НШ100А-3 | Насос ОСТ 23.1.92-88 |
11 | НШ100А-3Т | Насос НШ 100А-3Т |
12 | М4-4130-20/ 3М4-15РНТV01 | Гидрораспределитель М4-4130-20/ 3М4-15РНТV01 |
13 | 0602-28-25-01-20СБКК | Угольник |
13 | 0602-28-25-01СБК | Угольник |
14 | 0602-28-136К | Шайба специальная |
15 | 0602-28-137-20К | Штуцер ввертной |
15 | 0602-28-137К | Штуцер ввертной |
16 | 0602-28-25-20СБКК | Угольник |
16 | 0602-28-25СБК | Угольник |
17 | 28 0230-20 | Болт М10-6gх25 ГОСТ 7796-70 |
17 | 280230 | Болт М10-6gх25 ГОСТ 7796-70 |
18 | Шайба 10 ОТ | Шайба 10 ОТ |
19 | Болт М12-6gx25 | Болт М12-6gx25 |
20 | 0901-26-25-20СП(SP) | Клапан |
20 | 0901-26-25СБ | Клапан |
21 | 008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 |
22 | 1101-26-82-20СП(SP) | Фильтр |
22 | 1101-26-82СБ | Фильтр |
23 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
24 | 0901-26-23 | Планка |
24 | 0901-26-23-20 | Планка |
25 | 0901-26-19-01-20СБ | Кронштейн |
25 | 0901-26-19-01СБ | Кронштейн |
26 | Болт М12x1.25-6gx40 | Болт М12x1.25-6gx40 |
27 | 1101-26-206 | Заглушка |
27 | 1101-26-206-20 | Заглушка |
28 | 1101-26-191 | Планка |
28 | 1101-26-191-20 | Планка |
29 | 515210 | Бонка |
30 | 280320 | Болт М12х1.25-6gх20.58.019 ГОСТ 7796-70 |
30 | 280320-20 | Болт М12х1.25-6gх20.58.029 ГОСТ 7796-70 |
31 | 1101-26-187 | Переходник |
31 | 1101-26-187-20 | Переходник |
32 | 37 5243-20 | Пробка |
32 | 375245 | Пробка |
33 | Шайба 20 ОТ | Шайба 20 ОТ |
34 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
35 | Н.036.23.022 | Контргайка |
35 | Н.036.23.022-01 | Контргайка |
36 | 1101-26-55-20СП(SP) | Трубопровод |
36 | 1101-26-55СБ | Трубопровод |
37 | 0602-28-138-20К | Бугель |
37 | 0602-28-138К | Бугель |
38 | 0602-28-141-20К | Бугель |
38 | 0602-28-141К | Бугель |
39 | Болт М8-6gx30 | Болт М8-6gx30 |
40 | Гайка М8 | Гайка М8 |
41 | 2601-28-59 | Бугель |
41 | 2601-28-59-20 | Бугель |
42 | 2601-28-60 | Бугель |
42 | 2601-28-60-20 | Бугель |
43 | 011101-97-509-06-20СП(SP) | Рукав |
43 | 011101-97-509-06СБ | Рукав |
44 | 0901-26-25 | Заглушка |
44 | 0901-26-25-20 | Заглушка |
45 | 011101-97-509-07-20СП(SP) | Рукав |
45 | 011101-97-509-07СБ | Рукав |
46 | 5001-26-96 | Скоба |
46 | 5001-26-96-20 | Скоба |
47 | 5001-26-97 | Планка |
47 | 5001-26-97-20 | Планка |
48 | 700-40-6927 | Прокладка |
49 | 28 0515-20 | Болт М16х1.5-6х25.66.029 ГОСТ 7796-70 |
49 | 280515 | Болт М16х1.5-6х25.66.019 ГОСТ7796-70 |
50 | Шайба 16 ОТ | Шайба 16 ОТ |
51 | 1101-26-222 | Шайба специальная |
51 | 1101-26-222-20 | Шайба специальная |
52 | 0901-26-13 | Штуцер ввертной |
52 | 0901-26-13-20 | Штуцер ввертной |
53 | 024-028-25-2-51-1668 | Кольцо 024-028-25-2-51-1668 |
54 | 0901-26-11-01 | Штуцер ввертной |
54 | 0901-26-11-01-20 | Штуцер ввертной |
Вкладка 9 - Заголовок:
1101-26-2СП УСТАНОВКА ГИДРОСИСТЕМЫ
Вкладка 9 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 2501-15-103 | Муфта |
2 | 580307 | Кольцо С34 ГОСТ 13940-86 |
3 | 0901-26-31 | Фланец |
3 | 0901-26-31-20 | Фланец |
4 | 440049 | Шайба защитная |
5 | Болт М12-6gx40 | Болт М12-6gx40 |
6 | 28 1389-20 | Болт М12-6gх100 |
6 | 281389 | Болт М12-6gх100 |
7 | Шайба 12 ОТ | Шайба 12 ОТ |
8 | 038-046-46-2-51-1668 | Кольцо 038-046-46-2-51-1668 |
9 | 319210 | Шайба 12x2 |
9 | 319210-20 | Шайба 12x2 |
10 | 100-110-58-2-ИРП1314-1 | Кольцо 100-110-58-2-ИРП1314-1 |
11 | НШ100А-3 | Насос ОСТ 23.1.92-88 |
11 | НШ100А-3Т | Насос НШ 100А-3Т |
12 | М4-4130-20/ 3М4-15РНТV01 | Гидрораспределитель М4-4130-20/ 3М4-15РНТV01 |
13 | 0602-28-25-01-20СБКК | Угольник |
13 | 0602-28-25-01СБК | Угольник |
14 | 0602-28-136К | Шайба специальная |
15 | 0602-28-137-20К | Штуцер ввертной |
15 | 0602-28-137К | Штуцер ввертной |
16 | 0602-28-25-20СБКК | Угольник |
16 | 0602-28-25СБК | Угольник |
17 | 28 0230-20 | Болт М10-6gх25 ГОСТ 7796-70 |
17 | 280230 | Болт М10-6gх25 ГОСТ 7796-70 |
18 | Шайба 10 ОТ | Шайба 10 ОТ |
19 | Болт М12-6gx25 | Болт М12-6gx25 |
20 | 0901-26-25-20СП(SP) | Клапан |
20 | 0901-26-25СБ | Клапан |
21 | 008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 |
22 | 1101-26-82-20СП(SP) | Фильтр |
22 | 1101-26-82СБ | Фильтр |
23 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
24 | 0901-26-23 | Планка |
24 | 0901-26-23-20 | Планка |
25 | 0901-26-19-01-20СБ | Кронштейн |
25 | 0901-26-19-01СБ | Кронштейн |
26 | Болт М12x1.25-6gx40 | Болт М12x1.25-6gx40 |
27 | 1101-26-206 | Заглушка |
27 | 1101-26-206-20 | Заглушка |
28 | 1101-26-191 | Планка |
28 | 1101-26-191-20 | Планка |
29 | 515210 | Бонка |
30 | 280320 | Болт М12х1.25-6gх20.58.019 ГОСТ 7796-70 |
30 | 280320-20 | Болт М12х1.25-6gх20.58.029 ГОСТ 7796-70 |
31 | 1101-26-187 | Переходник |
31 | 1101-26-187-20 | Переходник |
32 | 37 5243-20 | Пробка |
32 | 375245 | Пробка |
33 | Шайба 20 ОТ | Шайба 20 ОТ |
34 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
35 | Н.036.23.022 | Контргайка |
35 | Н.036.23.022-01 | Контргайка |
36 | 1101-26-55-20СП(SP) | Трубопровод |
36 | 1101-26-55СБ | Трубопровод |
37 | 0602-28-138-20К | Бугель |
37 | 0602-28-138К | Бугель |
38 | 0602-28-141-20К | Бугель |
38 | 0602-28-141К | Бугель |
39 | Болт М8-6gx30 | Болт М8-6gx30 |
40 | Гайка М8 | Гайка М8 |
41 | 2601-28-59 | Бугель |
41 | 2601-28-59-20 | Бугель |
42 | 2601-28-60 | Бугель |
42 | 2601-28-60-20 | Бугель |
43 | 011101-97-509-06-20СП(SP) | Рукав |
43 | 011101-97-509-06СБ | Рукав |
44 | 0901-26-25 | Заглушка |
44 | 0901-26-25-20 | Заглушка |
45 | 011101-97-509-07-20СП(SP) | Рукав |
45 | 011101-97-509-07СБ | Рукав |
46 | 5001-26-96 | Скоба |
46 | 5001-26-96-20 | Скоба |
47 | 5001-26-97 | Планка |
47 | 5001-26-97-20 | Планка |
48 | 700-40-6927 | Прокладка |
49 | 28 0515-20 | Болт М16х1.5-6х25.66.029 ГОСТ 7796-70 |
49 | 280515 | Болт М16х1.5-6х25.66.019 ГОСТ7796-70 |
50 | Шайба 16 ОТ | Шайба 16 ОТ |
51 | 1101-26-222 | Шайба специальная |
51 | 1101-26-222-20 | Шайба специальная |
52 | 0901-26-13 | Штуцер ввертной |
52 | 0901-26-13-20 | Штуцер ввертной |
53 | 024-028-25-2-51-1668 | Кольцо 024-028-25-2-51-1668 |
54 | 0901-26-11-01 | Штуцер ввертной |
54 | 0901-26-11-01-20 | Штуцер ввертной |
Вкладка 10 - Заголовок:

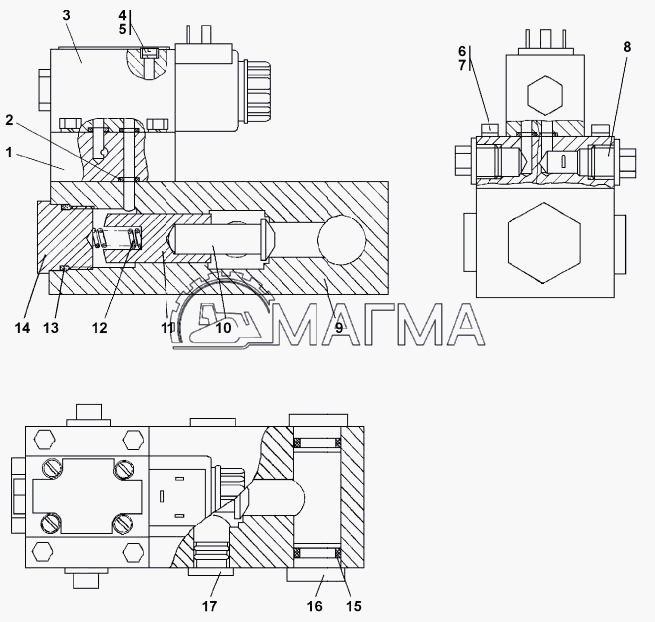

1101-26-60СП КЛАПАН
Вкладка 10 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-26-60-20СП(SP) | Клапан | |
1101-26-60СБ | Клапан | |
1 | 1101-26-195 | Проставка |
2 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
3 | 4WE6D6X/ ЕG24N9K4 | Клапан 4WE6D6X/ ЕG24N9K4 |
4 | 350380-01 | Винт |
4 | 350380-01-20 | Винт |
5 | Шайба 5 | Шайба 5 |
6 | 28 0090-20 | Болт |
6 | 280090 | Болт |
7 | Шайба 6Т | Шайба 6Т |
8 | 440057 | Заглушка |
9 | 1101-26-197 | Корпус |
10 | 2001-26-276-01 | Клапан |
11 | 2001-26-275 | Плунжер |
12 | 2501-15-162-01 | Пружина |
13 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
14 | 37 5952-20 | Пробка |
14 | 375952 | Пробка |
15 | 022-028-36-2-51-1668 | Кольцо 022-028-36-2-51-1668 |
16 | 2001-26-190 | Заглушка |
16 | 2001-26-190-20 | Заглушка |
17 | 7879-4204-01 | Пробка |
Вкладка 11 - Заголовок:

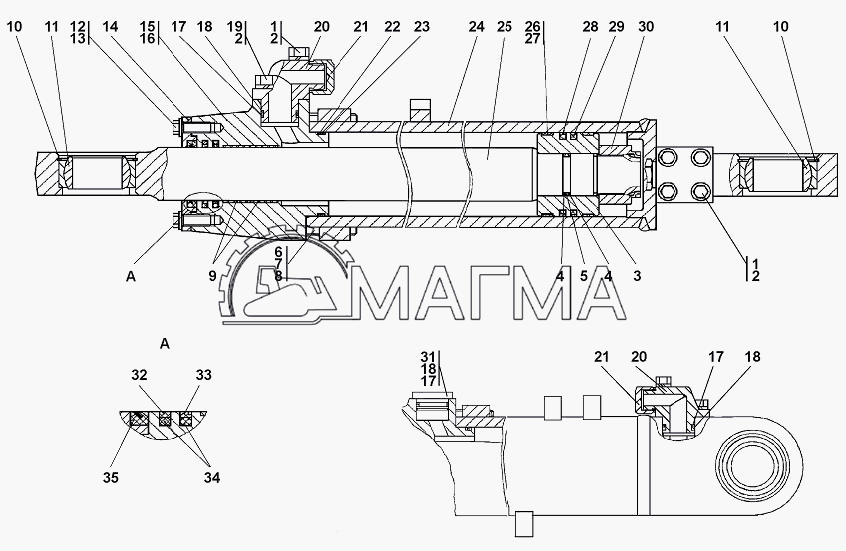

1101-26-708СП ГИДРОЦИЛИНДР ДИАМ. 100
Вкладка 11 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-26-708-20СП(SP) | Гидроцилиндр | |
1101-26-708СБ | Гидроцилиндр | |
1 | 1501-26-624 | Втулка |
2 | 585761 | Кольцо |
3 | 1101-26-603 | Поршень |
4 | 1101-26-614 | Втулка опорная |
5 | Е21Т-100-12-3.0 | Кольцо опорно-направляющее поршневое Е21Т-100-12-3.0 |
6 | 1101-26-613 | Кольцо уплотнительное |
7 | 080-090-58-2-51-1669 | Кольцо 080-090-58-2-51-1669 |
8 | 1501-26-623 | Проставка |
9 | 1101-26-615 | Гайка специальная |
10 | 026-032-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
11 | 46-93-607-01 | Кольцо защитное |
12 | 1501-26-507СБ | Клапан |
13 | 1501-26-622 | Заглушка |
14 | 024-028-25-2-51-1668 | Кольцо 024-028-25-2-51-1668 |
15 | 1101-26-636 | Гайка специальная |
15 | 1101-26-636-20 | Гайка специальная |
16 | 2001-26-193 | Кольцо защитное |
17 | 022-028-36-2-51-1668 | Кольцо 022-028-36-2-51-1668 |
18 | 1101-26-635 | Угольник поворотный |
18 | 1101-26-635-20 | Угольник поворотный |
19 | 1101-26-634 | Болт регулировочный |
19 | 1101-26-634-20 | Болт регулировочный |
20 | 0901-26-509-01-20СБ | Устройство перепускное |
20 | 0901-26-509-01СБ | Устройство перепускное |
21 | 38327 | Пружина |
22 | 440005 | Шайба защитная |
23 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
24 | Болт М10-6gx70 | Болт М10-6gx70 |
25 | Шайба 10 ОТ | Шайба 10 ОТ |
26 | 1501-26-625 | Палец |
27 | 1101-26-628 | Заглушка |
28 | 1101-26-715СБ | Корпус |
29 | 012001-93-512-31-20СБ | Рукав высокого давления |
29 | 012001-93-512-31СБ | Рукав высокого давления |
30 | 2501-98-550 | Кольцо защитное |
31 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
32 | 28 0285-20 | Болт М10-6gх65 |
32 | 280285 | Болт М10-6gх65 |
33 | 011101-97-577 | Угольник |
33 | 011101-97-577-20 | Угольник |
34 | Болт М10-6gx30 | Болт М10-6gx30 |
35 | 1101-26-649 | Крышка |
36 | 1501-26-616-01 | Скребок |
37 | Шплинт 6.3x71 | Шплинт 6.3x71 |
38 | 30 0431-20 | Гайка М30х2 |
38 | 300431 | Гайка М30х2 |
39 | 31 0410-01 | Шайба 30 |
39 | 31 0410-01-20 | Шайба 30 |
40 | 1501-26-618 | Шарнир |
41 | 1501-26-632 | Шарнир |
42 | 1101-26-604-04 | Шток |
42 | 1101-26-604-04-20 | Шток |
43 | 1501-26-509СБ | Палец |
44 | Болт М12x1.5-6gx35 | Болт М12x1.5-6gx35 |
45 | Шайба 12 ОТ | Шайба 12 ОТ |
46 | Е22Т-063-30-2.5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2.5 |
47 | 1101-26-610 | Кольцо защитное |
48 | 094-100-36-2-51-1668 | Кольцо 094-100-36-2-51-1668 |
49 | 28 0561-20 | Болт 3M16x1.5-6gx70 |
49 | 280561 | Болт 3M16x1.5-6gx70 |
50 | Шайба 16 ОТ | Шайба 16 ОТ |
51 | 2501-26-301 | Планка |
51 | 2501-26-301-20 | Планка |
52 | 2501-26-300 | Скоба |
52 | 2501-26-300-20 | Скоба |
53 | 40 0354-05 | Втулка |
54 | 28 0515-20 | Болт М16х1.5-6х25.66.029 ГОСТ 7796-70 |
54 | 280515 | Болт М16х1.5-6х25.66.019 ГОСТ7796-70 |
55 | 31 0270-20 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 |
55 | 310270 | Шайба 16 ГОСТ 11371-78 |
56 | Е01-063-12 | Уплотнение штоковое Е01-063-12 |
57 | 312001-26-109-01 | Кольцо уплотнительное |
58 | 070-080-58-2-51-1668 | Кольцо 070-080-58-2-51-1668 |
59 | Е50-А-063-12 | Грязесъемник Е50-А-063-12 |
60 | 2501-93-506-04СБ | Грязесъемник 3-d |
Вкладка 12 - Заголовок:
1101-26-71СП/-01СП ПУЛЬТ УПРАВЛЕНИЯ
Вкладка 12 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-26-71-01-20СП -20SP | Пульт управления | |
1101-26-71-01СБ | Пульт управления | |
1101-26-71-20СП(SP) | Пульт управления | |
1101-26-71СБ | Пульт управления | |
1 | 008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 |
2 | 311102-26-517-22-20СП(SP) | Рукав |
2 | 311102-26-517-22СБ | Рукав |
3 | 0602-28-136К | Шайба специальная |
4 | 0901-26-24 | Штуцер ввертной |
4 | 0901-26-24-20 | Штуцер ввертной |
5 | 1106-10-146-20СП(SP) | Блок управления |
5 | 1106-10-146СБ | Блок управления |
6 | 311102-26-514-02-20СП(SP) | Угольник |
6 | 311102-26-514-02СБ | Угольник |
7 | В-2ТН6L06-10/МО1 | Клапан В-2ТН6L06-10/МО1 |
8 | Винт ВМ8-6x18 | Винт ВМ8-6x18 |
9 | Шайба 8Т | Шайба 8Т |
10 | Винт ВМ6-6x16 | Винт ВМ6-6x16 |
11 | 311102-26-509-20СП -20SP | Тройник |
11 | 311102-26-509СБ | Тройник |
12 | 311102-26-517-12-20СП(SP) | Рукав |
12 | 311102-26-517-12СБ | Рукав |
13 | 311102-26-517-14-20СП(SP) | Рукав |
13 | 311102-26-517-14СБ | Рукав |
14 | 0901-24-60 | Основание |
14 | 0901-24-60-20 | Основание |
15 | 311102-26-517-03-20СП(SP) | Рукав |
15 | 311102-26-517-03СБ | Рукав |
16 | 1101-21-225 | Пластина |
16 | 1101-21-225-20 | Пластина |
17 | 700-40-3141 | Кольцо |
18 | Винт ВМ6-6gx12 | Винт ВМ6-6gx12 |
19 | Шайба 6Т | Шайба 6Т |
Вкладка 13 - Заголовок:
1101-26-71СП/-01СП ПУЛЬТ УПРАВЛЕНИЯ
Вкладка 13 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-26-71-01-20СП -20SP | Пульт управления | |
1101-26-71-01СБ | Пульт управления | |
1101-26-71-20СП(SP) | Пульт управления | |
1101-26-71СБ | Пульт управления | |
1 | 008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 |
2 | 311102-26-517-22-20СП(SP) | Рукав |
2 | 311102-26-517-22СБ | Рукав |
3 | 0602-28-136К | Шайба специальная |
4 | 0901-26-24 | Штуцер ввертной |
4 | 0901-26-24-20 | Штуцер ввертной |
5 | 1106-10-146-20СП(SP) | Блок управления |
5 | 1106-10-146СБ | Блок управления |
6 | 311102-26-514-02-20СП(SP) | Угольник |
6 | 311102-26-514-02СБ | Угольник |
7 | В-2ТН6L06-10/МО1 | Клапан В-2ТН6L06-10/МО1 |
8 | Винт ВМ8-6x18 | Винт ВМ8-6x18 |
9 | Шайба 8Т | Шайба 8Т |
10 | Винт ВМ6-6x16 | Винт ВМ6-6x16 |
11 | 311102-26-509-20СП -20SP | Тройник |
11 | 311102-26-509СБ | Тройник |
12 | 311102-26-517-12-20СП(SP) | Рукав |
12 | 311102-26-517-12СБ | Рукав |
13 | 311102-26-517-14-20СП(SP) | Рукав |
13 | 311102-26-517-14СБ | Рукав |
14 | 0901-24-60 | Основание |
14 | 0901-24-60-20 | Основание |
15 | 311102-26-517-03-20СП(SP) | Рукав |
15 | 311102-26-517-03СБ | Рукав |
16 | 1101-21-225 | Пластина |
16 | 1101-21-225-20 | Пластина |
17 | 700-40-3141 | Кольцо |
18 | Винт ВМ6-6gx12 | Винт ВМ6-6gx12 |
19 | Шайба 6Т | Шайба 6Т |
Вкладка 14 - Заголовок:
1101-26-74СП ПУЛЬТ УПРАВЛЕНИЯ
Вкладка 14 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-26-74-20СП(SP) | Пульт управления | |
1101-26-74СБ | Пульт управления | |
1 | 008-010-14-2-51 | Кольцо 008-010-14-2-51 |
2 | 311102-26-517-22-20СП(SP) | Рукав |
2 | 311102-26-517-22СБ | Рукав |
3 | 0602-28-136К | Шайба специальная |
4 | 0901-26-24 | Штуцер ввертной |
4 | 0901-26-24-20 | Штуцер ввертной |
5 | 1106-10-146-20СП(SP) | Блок управления |
5 | 1106-10-146СБ | Блок управления |
6 | В-2ТН6L06-10/МО1 | Клапан В-2ТН6L06-10/МО1 |
7 | Винт ВМ8-6gx18 | Винт ВМ8-6gx18 |
8 | Шайба 8Т | Шайба 8Т |
9 | Винт В.М6-6gx16 | Винт В.М6-6gx16 |
10 | 311102-26-514-02-20СП(SP) | Угольник |
10 | 311102-26-514-02СБ | Угольник |
11 | 311102-26-509-20СП -20SP | Тройник |
11 | 311102-26-509СБ | Тройник |
12 | 311102-26-517-12-20СП(SP) | Рукав |
12 | 311102-26-517-12СБ | Рукав |
13 | 311102-26-517-14-20СП(SP) | Рукав |
13 | 311102-26-517-14СБ | Рукав |
14 | 1101-26-231 | Заглушка |
14 | 1101-26-231-20 | Заглушка |
15 | 311102-26-517-08-20СП(SP) | Рукав |
15 | 311102-26-517-08СБ | Рукав |
16 | 311102-26-517-35-20СП(SP) | Рукав |
16 | 311102-26-517-35СБ | Рукав |
17 | 0901-24-60 | Основание |
17 | 0901-24-60-20 | Основание |
18 | 311102-26-517-41-20СП(SP) | Рукав |
18 | 311102-26-517-41СБ | Рукав |
19 | 700-40-3141 | Кольцо |
20 | 1101-26-225 | Пластина |
20 | 1101-26-225-20 | Пластина |
21 | Винт ВМ6-6gx12 | Винт ВМ6-6gx12 |
22 | Шайба 6Т | Шайба 6Т |
Вкладка 15 - Заголовок:
311102-26-39СП КЛАПАН
Вкладка 15 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
311102-26-39-20СП(SP) | Клапан | |
311102-26-39СБ | Клапан | |
1 | 37 5245-20 | Пробка |
1 | 375245 | Пробка |
2 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
3 | 440057 | Заглушка |
4 | 280361-01 | Болт М12-6gx45 |
4 | 280361-01-20 | Болт М12-6gx45 |
5 | Шайба 12 ОТ | Шайба 12 ОТ |
6 | 2501-26-294 | Заглушка |
7 | 5001-26-78 | Штуцер ввертной |
7 | 5001-26-78-20 | Штуцер ввертной |
8 | 310120 | Шайба 6.01.08кп.019 ГОСТ 6958-78 |
9 | 311102-26-30 | Направляющая |
9 | 311102-26-30-20 | Направляющая |
10 | 38 5120-01 | Пружина |
11 | 311102-26-22 | Золотник |
12 | Б10-100 | Шарик ГОСТ 3722-81 |
13 | 311102-26-29 | Корпус |
14 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
15 | 37 5625-20 | Пробка |
15 | 375625 | Пробка |
16 | 3501-26-65-20СП(SP) | Пилот управления |
16 | 3501-26-65СБ | Пилот управления |
17 | 014-018-25-2-51-1668 | Кольцо 014-018-25-2-51-1668 |
Вкладка 16 - Заголовок:
3501-26-65СП ПИЛОТ УПРАВЛЕНИЯ
Вкладка 16 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
3501-26-65-20СП(SP) | Пилот управления | |
3501-26-65СБ | Пилот управления | |
1 | Шайба 4 | Шайба 4 |
2 | КВМ36М-ААГ-Г24-01-УХЛ1 | Привод КВМ36М-ААГ-Г24-01-УХЛ1 |
3 | 1146-26-8 | Переходник |
3 | 1146-26-8-20 | Переходник |
4 | 027-032-30-2-51-1668 | Кольцо 027-032-30-2-51-1668 |
5 | 41 5316-20 | Контргайка |
5 | 415316 | Контргайка |
6 | 3501-26-257 | Золотник пилота |
7 | 3501-26-256 | Корпус пилота |
7 | 3501-26-256-20 | Корпус пилота |
8 | 38 5092-01 | Пружина |
9 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
10 | 37 5321-20 | Пробка |
10 | 375321 | Пробка |
11 | Пломба 10/6.5 | Пломба 10/6.5 |
12 | Проволока 0.8-0-С | Проволока 0.8-0-С |
13 | 022-026-25-2-51-1668 | Кольцо 022-026-25-2-51-1668 |
Характеристики
Коробка передач Четра Т-11.02К
Вкладка 1 - Заголовок:
0901-12-10СП КОРОБКА ПЕРЕДАЧ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-12-10СБ | Коробка передач планетарная | |
1 | 475341 | Палец |
2 | 38 5483-01 | Пружина |
3 | 385212 | Пружина |
4 | Б6-200 | Шарик Б6-200 |
5 | 1101-12-12 | Поршень |
6 | 2501-12-181-27 | Кольцо уплотнительное |
7 | 1101-12-11 | Поршень |
8 | 38 5479-01 | Пружина |
9 | 475340 | Палец |
10 | 1101-12-35 | Диск |
11 | 1101-12-36 | Болт специальный |
12 | 310225 | Шайба |
13 | 1101-12-104СБ | Диск |
14 | 1101-12-101СБ | Водило |
15 | 312001-90-39 | Диск |
16 | 312001-90-17СБ | Диск |
17 | 0901-12-104СБ | Труба |
18 | 2501-12-222-01 | Штуцер |
19 | 0901-12-7 | Крышка |
20 | 580850 | Кольцо С150.Ц9хр ГОСТ 13941-86 |
21 | 580805 | Кольцо С110 |
22 | 0901-12-35 | Вал |
23 | 0901-12-107СБ | Вал |
24 | 1101-12-17 | Барабан |
25 | 1101-12-22 | Шестерня |
26 | 209А2 | Подшипник 209А2 |
27 | 0901-12-38 | Кольцо |
28 | 0901-12-37 | Кольцо запорное |
29 | 0901-12-36 | Кольцо упорное |
30 | 580680 | Кольцо С85 ГОСТ 13941-86 |
31 | 1101-12-30 | Втулка |
32 | 2501-12-181-35 | Кольцо уплотнительное |
33 | 580679 | Кольцо С85 |
34 | 580670 | Кольцо С70 |
35 | 1101-12-67 | Кольцо уплотнительное |
36 | 6-1000922Л | Подшипник 6-1000922Л |
37 | 61922МА.Р6Q6 | Подшипник 61922МА.Р6Q6 |
38 | 285120 | Болт |
39 | 310150 | Шайба 8 ГОСТ 11371-78 |
40 | Проволока КС-1.6 | Проволока КС-1.6 |
41 | 1101-12-100СБ | Бустер |
42 | 0901-12-6 | Корпус |
43 | 370260 | Пробка 3-КГ 1/4 20.019 ТУ 23.1.506-91 |
44 | 280266-03 | Болт 3М10-6gх60 |
45 | 1101-12-16 | Барабан |
46 | 1101-12-18 | Шестерня |
47 | 1101-12-76 | Корпус |
48 | 2501-12-181-40 | Кольцо уплотнительное |
49 | 2501-12-181-44 | Кольцо уплотнительное |
50 | 58 5948-01 | Кольцо |
51 | 1101-12-19 | Шестерня |
52 | 0901-12-2 | Корпус |
53 | 325382 | Штифт |
54 | 0901-12-4 | Корпус |
55 | 1101-12-20 | Шестерня |
56 | Б6-200 | Шарик Б6-200 |
57 | 2501-12-181-41 | Кольцо уплотнительное |
58 | 1101-12-105СБ | Водило |
59 | 1101-12-21 | Шестерня |
60 | 0901-12-1 | Корпус |
61 | 2501-12-181-39 | Кольцо уплотнительное |
62 | 2501-12-181-32 | Кольцо уплотнительное |
63 | 1101-12-103СБ | Водило |
64 | 580676 | Кольцо С80 ГОСТ 13940-86 |
65 | 208А | Подшипник 208А |
66 | 580404 | Кольцо С40 |
67 | 1101-12-69 | Кольцо |
68 | 1101-12-24 | Шестерня |
69 | 1101-12-23 | Шестерня |
70 | 2501-12-181-23 | Кольцо уплотнительное |
71 | 210А | Подшипник 210А |
72 | 700-58-2278 | Кольцо С90 |
73 | 2501-12-181-22 | Кольцо уплотнительное |
74 | 2501-12-181-32 | Кольцо уплотнительное |
75 | 1101-12-37 | Барабан |
76 | 585948 | Кольцо |
77 | 1101-12-13 | Поршень |
Вкладка 2 - Заголовок:
0901-12-11CП КОРОБКА ПЕРЕДАЧ С СИСТЕМОЙ ГИДРОУПРАВЛЕНИЯ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-12-11СБ | Коробка передач с системой гидроуправления | |
1 | 37 5331-20 | Пробка |
1 | 375331 | Пробка |
2 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
3 | 2001-12-75 | Крышка |
4 | 45 0271-20 | Прокладка |
4 | 450271 | Прокладка |
5 | Болт М12-6gx30 | Болт М12-6gx30 |
6 | Шайба 12 ОТ | Шайба 12 ОТ |
7 | 1101-15-27-20СП(SP) | Клапан-модулятор |
7 | 1101-15-27СБ | Клапан-модулятор |
8 | 016-020-25-2-51-1668 | Кольцо 016-020-25-2-51-1668 |
9 | 022-026-25-2-51-1668 | Кольцо 022-026-25-2-51-1668 |
10 | 027-032-30-2-51-1668 | Кольцо 027-032-30-2-51-1668 |
11 | 28 0170-20 | Болт M8-6gx90 |
11 | 280170 | Болт M8-6gx90 |
12 | Шайба 8Т | Шайба 8Т |
13 | 29 0175-20 | Шпилька М8-6gx100 |
13 | 290175 | Шпилька М8-6gx100 |
14 | 1,0003E+12 | Гайка М8 |
15 | 28 0165-20 | Болт M8-6gx75 |
15 | 280165 | Болт M8-6gx75 |
16 | 0901-15-2-20СП(SP) | Блок управления |
16 | 0901-15-2СБ | Блок управления |
17 | 014-018-25-2-51-1668 | Кольцо 014-018-25-2-51-1668 |
18 | 082-088-36-2-ИРП1314-1 | Кольцо 082-088-36-2-ИРП1314-1 |
19 | Болт М8-6gx70 | Болт М8-6gx70 |
20 | 0901-15-3-20СП(SP) | Клапан |
20 | 0901-15-3СБ | Клапан |
21 | 0901-12-25 | Крышка |
22 | 45 0340-20 | Прокладка |
22 | 450340 | Прокладка |
23 | 28 0230-20 | Болт М10-6gх25 ГОСТ 7796-70 |
23 | 280230 | Болт М10-6gх25 ГОСТ 7796-70 |
24 | Шайба 10 ОТ | Шайба 10 ОТ |
25 | 370260 | Пробка 3-КГ 1/4 20.019 ТУ 23.1.506-91 |
26 | 1101-12-36-01 | Болт специальный |
27 | 310225 | Шайба |
28 | Проволока КС1 | Проволока КС1 |
29 | 0901-12-10СБ | Коробка передач планетарная |
30 | 2501-26-295 | Заглушка |
31 | Н.036.23.091 | Угольник ввертной |
31 | Н.036.23.091-01 | Угольник ввертной |
32 | Н.036.23.072 | Контргайка |
33 | 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
34 | 325382 | Штифт |
35 | 0901-12-21 | Корпус |
35 | 0901-12-21-20 | Корпус |
36 | 40 0468-24 | Кольцо |
37 | 37 5515-20 | Пробка |
37 | 375515 | Пробка |
38 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
Вкладка 3 - Заголовок:
0901-12-12СП ПЕРЕДАЧА ГЛАВНАЯ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-12-12-20СБ | Передача главная | |
0901-12-12СБ | Передача главная | |
1 | 1101-12-47 | Ступица |
2 | 1101-12-46 | Шестерня |
3 | 580836 | Кольцо С140 |
4 | 289210 | Болт М10-6gx35 |
5 | 315186 | Шайба |
6 | 1101-12-50 | Стакан |
7 | 32216К1 | Подшипник 32216К1 |
8 | 700-58-2122 | Кольцо С80 ГОСТ 13940-86 |
9 | 1101-12-56-01 | Болт призонный |
10 | 300252 | Гайка М14х1.5-6Н ГОСТ 5915-70 |
11 | 315220 | Шайба |
12 | 1101-12-68 | Втулка |
13 | 41 5165-05 | Гайка |
14 | Проволока КС1 | Проволока КС1 |
15 | 370260 | Пробка 3-КГ 1/4 20.019 ТУ 23.1.506-91 |
16 | 41 5148-01 | Угольник концевой |
17 | Гайка М12 | Гайка М12 |
18 | 285221 | Болт |
19 | 1101-12-51 | Стакан |
20 | Б6-200 | Шарик Б6-200 |
21 | 1101-12-55 | Пластина |
22 | 97518 А1 | Подшипник 97518 А1 |
23 | 305590 | Гайка |
24 | 2601-12-40 | Шайба |
25 | 350520 | Винт В.М8-6gх16.33Н.019 ГОСТ 1478-75 |
26 | 1101-12-52 | Втулка |
27 | 280230 | Болт М10-6gх25 ГОСТ 7796-70 |
28 | 1101-12-58 | Прокладка |
29 | 1101-12-58-01 | Прокладка |
30 | 1101-12-58-02 | Прокладка |
31 | 1101-12-59 | Прокладка |
32 | 1101-12-59-01 | Прокладка |
33 | 1101-12-59-02 | Прокладка |
34 | 1101-12-41 | Корпус |
35 | 2007120А | Подшипник 2007120А |
36 | 1101-12-112СБ | Шестерня |
37 | 1101-12-48 | Стакан |
38 | 1101-12-54 | Пластина |
39 | 1101-12-53 | Крышка |
40 | 280500 | Болт 3М14х1.5-6gх35 |
41 | Проволока КС1.6 | Проволока КС1.6 |
42 | 97512А1 | Подшипник 97512А1 |
43 | 1101-12-49 | Стакан |
44 | 1101-12-57 | Прокладка |
45 | 1101-12-57-01 | Прокладка |
46 | 1101-12-57-02 | Прокладка |
47 | 285386 | Болт |
48 | 310225 | Шайба |
49 | 1101-12-106СБ | Шестерня |
50 | 325382 | Штифт |
51 | 1101-12-45 | Шестерня |
52 | 53610 | Подшипник 53610 |
53 | 22310W33 | Подшипник 22310W33 |
54 | 580510 | Кольцо С50 |
55 | 0901-12-20 | Корпус |
56 | 1101-12-108СБ | Кронштейн |
57 | 280395 | Болт М12х160 ГОСТ 7796-70 |
58 | 280376 | Болт М12-6gх55 |
Вкладка 4 - Заголовок:
0901-12-14СП БЛОК ТРАНСМИССИИ
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-12-14-20СП(SP) | Блок трансмиссии | |
0901-12-14СБ | Блок трансмиссии | |
1 | 0901-12-11-20СП(SP) | Коробка передач с системой гидроуправления |
1 | 0901-12-11СБ | Коробка передач с системой гидроуправления |
2 | 0901-12-12СБ | Передача главная |
3 | 325382 | Штифт |
4 | Болт М12-6gx30 | Болт М12-6gx30 |
5 | 310225 | Шайба |
6 | 280507-01 | Болт М14х1.5-6gх45 |
6 | 280507-01-20 | Болт М14х1.5-6gх45 |
7 | Шайба 14 ОТ | Шайба 14 ОТ |
8 | 280393 | Болт М12-6gх120.109.40Х019 ГОСТ 7796-70 |
8 | 280393-20 | Болт М12-6gх120.109.40Х029 ГОСТ 7796-70 |
9 | 0901-12-108-20СБ | Защита |
9 | 0901-12-108СБ | Защита |
Вкладка 5 - Заголовок:
0901-15-2СП БЛОК УПРАВЛЕНИЯ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-15-2-20СП(SP) | Блок управления | |
0901-15-2СБ | Блок управления | |
1 | 37 5331-20 | Пробка |
1 | 375331 | Пробка |
2 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
3 | Гайка М8 | Гайка М8 |
4 | 450 0338-20 | Прокладка |
4 | 4500338 | Прокладка |
5 | 0901-15-8 | Крышка |
6 | Болт М8-6gx75 | Болт М8-6gx75 |
7 | Болт М8-6gx25 | Болт М8-6gx25 |
8 | Шайба 8Т | Шайба 8Т |
9 | 0901-15-6 | Крышка |
10 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
11 | 370260 | Пробка 3-КГ 1/4 20.019 ТУ 23.1.506-91 |
12 | 38 5285-01 | Пружина |
13 | 0901-15-2 | Золотник |
14 | 0901-15-1 | Корпус |
14 | 0901-15-1-20 | Корпус |
15 | 0901-15-3 | Корпус |
16 | 38 5126-01 | Пружина |
17 | 0901-15-4 | Клапан |
18 | Болт М8-6gx35 | Болт М8-6gx35 |
19 | 022-026-25-2-51-1668 | Кольцо 022-026-25-2-51-1668 |
20 | Винт М4x63 | Винт М4x63 |
21 | Шайба 4 | Шайба 4 |
22 | КВМ 36М-ААГ-Г24-03УХЛ1 | Привод КВМ 36М-ААГ-Г24-03УХЛ1 |
23 | 0901-15-7 | Крышка |
Вкладка 6 - Заголовок:
0901-15-3СП КЛАПАН
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-15-3-20СП(SP) | Клапан | |
0901-15-3СБ | Клапан | |
1 | Болт М8-6gx25 | Болт М8-6gx25 |
2 | Шайба 8Т | Шайба 8Т |
3 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
4 | 0901-15-30 | Корпус |
4 | 0901-15-30-20 | Корпус |
5 | 0901-15-31 | Золотник |
6 | 315204 | Шайба |
7 | 375321 | Пробка |
8 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
9 | 38 5365-01 | Пружина |
10 | 0901-15-32 | Крышка |
11 | 450339 | Прокладка |
12 | Болт М8-6gx70 | Болт М8-6gx70 |
13 | Гайка М8 | Гайка М8 |
14 | 0901-15-34 | Крышка |
15 | 0901-15-21-01 | Крышка |
Вкладка 7 - Заголовок:
0901-15-4СП/-01СП КЛАПАН
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-15-4-01-20СП(SP) | Клапан | |
0901-15-4-01СБ | Клапан | |
0901-15-4-20СП(SP) | Клапан | |
0901-15-4СБ | Клапан | |
1 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
2 | 37 5331-20 | Пробка |
2 | 375331 | Пробка |
3 | Гайка М12 | Гайка М12 |
4 | 450281 | Прокладка |
5 | 312001-15-11 | Крышка |
6 | Болт М12-6gx90 | Болт М12-6gx90 |
7 | 0901-15-49 | Крышка |
8 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
9 | 0901-15-46 | Золотник |
10 | Болт М8-6gx25 | Болт М8-6gx25 |
11 | Шайба 8Т | Шайба 8Т |
12 | 0901-15-47 | Золотник |
13 | 921-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
14 | Н.036.23.072 | Контргайка |
15 | Н.036.23.091 | Угольник ввертной |
15 | Н.036.23.091-01 | Угольник ввертной |
16 | 2501-26-295 | Заглушка |
17 | 38 5365-01 | Пружина |
18 | 024-028-25-2-51-1668 | Кольцо 024-028-25-2-51-1668 |
19 | 0602-15-150-02К | Дроссель |
20 | 0901-15-52 | Кольцо |
21 | 38 5285-01 | Пружина |
22 | 1501-15-46 | Клапан |
23 | 315204 | Шайба |
24 | 0901-15-55 | Втулка |
25 | 0901-15-54 | Пробка |
25 | 0901-15-54-20 | Пробка |
26 | 0602-15-150-01К | Дроссель |
27 | 0901-15-45 | Корпус |
27 | 0901-15-45-20 | Корпус |
28 | 37 5714-20 | Пробка |
28 | 375714 | Пробка |
29 | 415235 | Угольник ввертной |
30 | 2501-26-294 | Заглушка |
Вкладка 8 - Заголовок:
1101-12-100СП БУСТЕР
Вкладка 8 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-12-100СБ | Бустер | |
1 | 1101-12-6 | Корпус |
2 | 2501-12-181-32 | Кольцо уплотнительное |
3 | 1101-12-10 | Поршень |
4 | 1101-12-33 | Тарелка |
5 | 1101-12-32 | Кольцо |
6 | 2501-12-181-34 | Кольцо уплотнительное |
7 | 1101-12-31 | Кольцо |
Вкладка 9 - Заголовок:

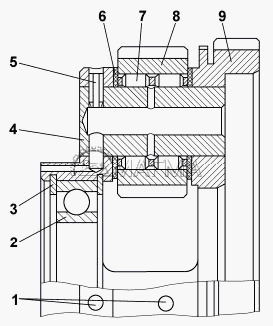

1101-12-101СП ВОДИЛО
Вкладка 9 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-12-101СБ | Водило | |
1 | Б6-200 | Шарик Б6-200 |
2 | 5-1000917Л | Подшипник 5-1000917Л |
3 | 700-58-2092 | Кольцо С120 ГОСТ 13941-86 |
4 | 1101-12-26 | Ось |
5 | 1101-12-111СБ | Штифт |
6 | 312001-90-36 | Кольцо упорное |
7 | F229.230.1 | Подшипник F229.230.1 |
8 | 1101-12-25 | Сателлит |
9 | 1101-12-7 | Водило |
Вкладка 10 - Заголовок:

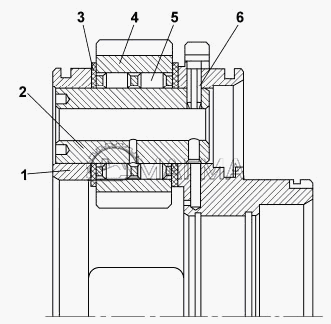

1101-12-103СП ВОДИЛО
Вкладка 10 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-12-103СБ | Водило | |
1 | 1101-12-9 | Водило |
2 | 1101-12-28 | Ось |
3 | 312001-90-36 | Кольцо упорное |
4 | 1101-12-25 | Сателлит |
5 | F229.230.1 | Подшипник F229.230.1 |
6 | 1101-12-111СБ | Штифт |
Вкладка 11 - Заголовок:

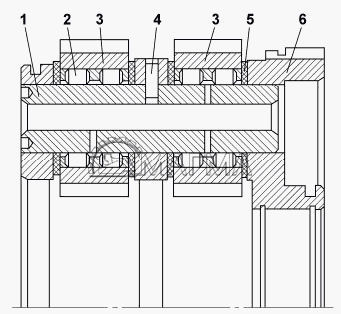

1101-12-105СП ВОДИЛО
Вкладка 11 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-12-105СБ | Водило | |
1 | 1101-12-27 | Ось |
2 | F229.230.1 | Подшипник F229.230.1 |
3 | 1101-12-25 | Сателлит |
4 | 1101-12-111СБ | Штифт |
5 | 312001-90-36 | Кольцо упорное |
6 | 1101-12-72 | Водило |
Вкладка 12 - Заголовок:
1101-14-2-01СП ГИДРОТРАНСФОРМАТОР
Вкладка 12 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | Болт М12-6gx30 | Болт М12-6gx30 |
2 | Шайба 12 ОТ | Шайба 12 ОТ |
3 | 175-180-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
4 | 1101-14-27 | Крышка |
5 | 1101-14-51 | Гайка шлицевая |
6 | 1101-14-16СБ | Ступица |
7 | 1101-14-13 | Фланец |
8 | 1101-14-37 | Заглушка |
9 | 285330 | Болт |
10 | Проволока 1.6-0-С | Проволока 1.6-0-С |
11 | 75-100-10 BAUSLX2 AS DIN 3761 (Art.-Nr.524653) | Манжета 75-100-10 BAUSLX2 AS DIN 3761 (Art.-Nr.524653) |
12 | 1101-14-46 | Фланец |
13 | 580673 | Кольцо С75 |
14 | 6-176218Л | Подшипник 6-176218Л |
15 | 6-176212 Л | Подшипник 6-176212 Л |
16 | 1101-14-18 | Шестерня |
17 | 2501-20-51 | Втулка |
18 | 116А | Подшипник ГОСТ 8338-75 |
19 | 6016.P6Q6 | Подшипник 6016.P6Q6 |
20 | 1101-14-22 | Ступица |
21 | 100-110-58-2-ИРП1314-1 | Кольцо 100-110-58-2-ИРП1314-1 |
22 | 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 |
23 | 2501-20-33 | Крышка |
24 | Болт М12-6gx25 | Болт М12-6gx25 |
25 | 1101-14-2 | Корпус |
25 | 1101-14-2-20 | Корпус |
26 | 580818 | Кольцо С125 ГОСТ 13941-86 |
27 | 1101-14-13СБ | Шестерня |
28 | 580515 | Кольцо С52 |
29 | 40 0468-13 | Кольцо |
30 | 700-37-2140 | Пробка |
30 | 700-37-2140-20 | Пробка |
31 | 045-050-30-2-51-1668 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 |
32 | 325383 | Штифт |
33 | 375332 | Пробка |
34 | 40 0468-13 | Кольцо |
35 | 1101-12-56 | Болт призонный |
36 | 300252 | Гайка М14х1.5-6Н ГОСТ 5915-70 |
37 | 580760 | Кольцо С100 ГОСТ 13940-86 |
38 | 1101-14-14 | Стакан |
39 | 1101-14-10СБ | Ось реактора |
40 | 280252 | Болт 3М10-6gх40 |
41 | 1032920 | Подшипник 1032920 |
42 | 7А-1032920Д1Т3 ЕТУ100/1 | Подшипник 7А-1032920Д1Т3 ЕТУ100/1 |
43 | Болт М8-6gx20 | Болт М8-6gx20 |
44 | 1101-14-15СБ | Крышка |
45 | 1101-14-45 | Вал турбины |
46 | 210А | Подшипник 210А |
47 | 1101-14-17 | Кольцо |
48 | 285140 | Болт |
49 | 1101-14-16 | Стакан |
50 | 2501-12-181-35 | Кольцо уплотнительное |
51 | 315220 | Шайба |
52 | 280500 | Болт 3М14х1.5-6gх35 |
52 | 280500-20 | Болт 3М14х1.5-6gх35 |
53 | 585772 | Кольцо |
54 | 205-210-36-2-51-1668 | Кольцо 205-210-36-2-51-1668 |
55 | 1101-14-15 | Коллектор |
56 | 440015 | Кольцо уплотнительное |
57 | 1101-14-5 | Колесо реактора |
58 | 1101-14-1 | Корпус |
58 | 1101-14-1-20 | Корпус |
59 | 1101-14-3 | Колесо насосное |
60 | 1101-14-4 | Колесо турбинное |
61 | 280507 | Болт М14х1.5-6gх40 |
61 | 280507-20 | Болт М14х1.5-6gх40 |
62 | Шайба 14 ОТ | Шайба 14 ОТ |
63 | 1101-14-36 | Пластина |
64 | 309213 | Гайка М12x1.25 |
65 | 290320 | Шпилька М12х(1.75-3п)/(1.25-6g)х25.66.013 ГОСТ 22038-76 |
66 | 1101-14-11СБ | Фланец |
67 | 280351 | Болт 3М12-6gx40 |
68 | 37 5516-20 | Пробка |
68 | 375516 | Пробка |
69 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
70 | 027-032-30-2-51-1668 | Кольцо 027-032-30-2-51-1668 |
71 | 1101-14-14СБ | Заборник |
72 | Болт М8-6gx70 | Болт М8-6gx70 |
73 | Шайба 8Т | Шайба 8Т |
74 | 1101-14-26 | Втулка |
75 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
76 | Болт М8-6gx35 | Болт М8-6gx35 |
77 | 1101-14-24 | Ступица |
78 | 580272 | Кольцо С28 ГОСТ 13941-86 |
79 | 404-26-29 | Муфта |
80 | 1101-14-25 | Стакан |
81 | 1101-14-28 | Крышка |
82 | 580155 | Кольцо С16 ГОСТ 13940-86 |
83 | НШ14Д-10Д-3 | Насос НШ14Д-10Д-3 |
84 | 45 0029-20 | Прокладка |
84 | 450029 | Прокладка |
85 | 580510 | Кольцо С50 |
86 | 104-110-36-2-51-1668 | Кольцо 104-110-36-2-51-1668 |
87 | 1101-14-23 | Втулка |
88 | 110 | Подшипник 110 |
89 | 1101-14-21 | Шестерня |
90 | 285221 | Болт |
91 | 039-045-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
Вкладка 13 - Заголовок:
1101-14-2-01СП ГИДРОТРАНСФОРМАТОР
Вкладка 13 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | Болт М12-6gx30 | Болт М12-6gx30 |
2 | Шайба 12 ОТ | Шайба 12 ОТ |
3 | 175-180-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
4 | 1101-14-27 | Крышка |
5 | 1101-14-51 | Гайка шлицевая |
6 | 1101-14-16СБ | Ступица |
7 | 1101-14-13 | Фланец |
8 | 1101-14-37 | Заглушка |
9 | 285330 | Болт |
10 | Проволока 1.6-0-С | Проволока 1.6-0-С |
11 | 75-100-10 BAUSLX2 AS DIN 3761 (Art.-Nr.524653) | Манжета 75-100-10 BAUSLX2 AS DIN 3761 (Art.-Nr.524653) |
12 | 1101-14-46 | Фланец |
13 | 580673 | Кольцо С75 |
14 | 6-176218Л | Подшипник 6-176218Л |
15 | 6-176212 Л | Подшипник 6-176212 Л |
16 | 1101-14-18 | Шестерня |
17 | 2501-20-51 | Втулка |
18 | 116А | Подшипник ГОСТ 8338-75 |
19 | 6016.P6Q6 | Подшипник 6016.P6Q6 |
20 | 1101-14-22 | Ступица |
21 | 100-110-58-2-ИРП1314-1 | Кольцо 100-110-58-2-ИРП1314-1 |
22 | 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 |
23 | 2501-20-33 | Крышка |
24 | Болт М12-6gx25 | Болт М12-6gx25 |
25 | 1101-14-2 | Корпус |
25 | 1101-14-2-20 | Корпус |
26 | 580818 | Кольцо С125 ГОСТ 13941-86 |
27 | 1101-14-13СБ | Шестерня |
28 | 580515 | Кольцо С52 |
29 | 40 0468-13 | Кольцо |
30 | 700-37-2140 | Пробка |
30 | 700-37-2140-20 | Пробка |
31 | 045-050-30-2-51-1668 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 |
32 | 325383 | Штифт |
33 | 375332 | Пробка |
34 | 40 0468-13 | Кольцо |
35 | 1101-12-56 | Болт призонный |
36 | 300252 | Гайка М14х1.5-6Н ГОСТ 5915-70 |
37 | 580760 | Кольцо С100 ГОСТ 13940-86 |
38 | 1101-14-14 | Стакан |
39 | 1101-14-10СБ | Ось реактора |
40 | 280252 | Болт 3М10-6gх40 |
41 | 1032920 | Подшипник 1032920 |
42 | 7А-1032920Д1Т3 ЕТУ100/1 | Подшипник 7А-1032920Д1Т3 ЕТУ100/1 |
43 | Болт М8-6gx20 | Болт М8-6gx20 |
44 | 1101-14-15СБ | Крышка |
45 | 1101-14-45 | Вал турбины |
46 | 210А | Подшипник 210А |
47 | 1101-14-17 | Кольцо |
48 | 285140 | Болт |
49 | 1101-14-16 | Стакан |
50 | 2501-12-181-35 | Кольцо уплотнительное |
51 | 315220 | Шайба |
52 | 280500 | Болт 3М14х1.5-6gх35 |
52 | 280500-20 | Болт 3М14х1.5-6gх35 |
53 | 585772 | Кольцо |
54 | 205-210-36-2-51-1668 | Кольцо 205-210-36-2-51-1668 |
55 | 1101-14-15 | Коллектор |
56 | 440015 | Кольцо уплотнительное |
57 | 1101-14-5 | Колесо реактора |
58 | 1101-14-1 | Корпус |
58 | 1101-14-1-20 | Корпус |
59 | 1101-14-3 | Колесо насосное |
60 | 1101-14-4 | Колесо турбинное |
61 | 280507 | Болт М14х1.5-6gх40 |
61 | 280507-20 | Болт М14х1.5-6gх40 |
62 | Шайба 14 ОТ | Шайба 14 ОТ |
63 | 1101-14-36 | Пластина |
64 | 309213 | Гайка М12x1.25 |
65 | 290320 | Шпилька М12х(1.75-3п)/(1.25-6g)х25.66.013 ГОСТ 22038-76 |
66 | 1101-14-11СБ | Фланец |
67 | 280351 | Болт 3М12-6gx40 |
68 | 37 5516-20 | Пробка |
68 | 375516 | Пробка |
69 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
70 | 027-032-30-2-51-1668 | Кольцо 027-032-30-2-51-1668 |
71 | 1101-14-14СБ | Заборник |
72 | Болт М8-6gx70 | Болт М8-6gx70 |
73 | Шайба 8Т | Шайба 8Т |
74 | 1101-14-26 | Втулка |
75 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
76 | Болт М8-6gx35 | Болт М8-6gx35 |
77 | 1101-14-24 | Ступица |
78 | 580272 | Кольцо С28 ГОСТ 13941-86 |
79 | 404-26-29 | Муфта |
80 | 1101-14-25 | Стакан |
81 | 1101-14-28 | Крышка |
82 | 580155 | Кольцо С16 ГОСТ 13940-86 |
83 | НШ14Д-10Д-3 | Насос НШ14Д-10Д-3 |
84 | 45 0029-20 | Прокладка |
84 | 450029 | Прокладка |
85 | 580510 | Кольцо С50 |
86 | 104-110-36-2-51-1668 | Кольцо 104-110-36-2-51-1668 |
87 | 1101-14-23 | Втулка |
88 | 110 | Подшипник 110 |
89 | 1101-14-21 | Шестерня |
90 | 285221 | Болт |
91 | 039-045-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
Вкладка 14 - Заголовок:
1101-15-10СП ФИЛЬТР
Вкладка 14 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-15-10СБ | Фильтр | |
1 | 1101-15-9-20СП(SP) | Крышка |
1 | 1101-15-9СБ | Крышка |
2 | 050-055-30-2-51-1668 | Кольцо 050-055-30-2-51-1668 |
3 | 1101-15-32 | Втулка |
4 | 1101-15-33 | Стержень |
5 | 1101-15-25 | Элемент фильтрующий 1101-15-25 |
6 | 040-048-46-2-51-1668 | Кольцо 040-048-46-2-51-1668 |
7 | 1101-15-35 | Втулка |
8 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
9 | 1101-15-34 | Чашка |
10 | 38 5240-05 | Пружина |
11 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 |
11 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 |
12 | 300160 | Гайка |
13 | Шплинт 2x20 | Шплинт 2x20 |
Вкладка 15 - Заголовок:
1101-15-22СП СИСТЕМА ДИАГНОСТИКИ
Вкладка 15 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-15-22-20СП(SP) | Система диагностики | |
1101-15-22СБ | Система диагностики | |
1 | 1101-15-24-03СБ | Рукав для замера давления |
2 | 1101-15-24СБ | Рукав для размера давления |
3 | 1101-15-24-04СБ | Рукав для замера давления |
4 | 1101-15-24-01СБ | Рукав для замера давления |
5 | 1101-15-23-20СП(SP) | Площадка |
5 | 1101-15-23СБ | Площадка |
6 | Болт М8-6gx20 | Болт М8-6gx20 |
7 | Шайба 8Т | Шайба 8Т |
8 | 1101-15-24-02СП(SP) | Рукав для замера давления |
9 | 2501-20-8 | Болт зажимной |
9 | 2501-20-8-20 | Болт зажимной |
10 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
11 | 1101-15-40 | Угольник |
11 | 1101-15-40-20 | Угольник |
12 | 6,31315E+11 | Вилка резиновая МБШ 14/35-12 |
12 | 6,31315E+11 | Вилка резиновая МБШ 14/35-12 |
13 | 6,31315E+11 | Вилка МБШ 14/35-02 |
13 | 6,31315E+11 | Вилка МБШ 14/35-02 |
14 | USIT ? MBSH 14/35-00GCH | Кольцо уплотнительное торцевое комбинированное USIT 1/4MBm 14/35-00ГЧ |
Вкладка 16 - Заголовок:
1101-15-27СП КЛАПАН-МОДУЛЯТОР
Вкладка 16 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-15-27-20СП(SP) | Клапан-модулятор | |
1101-15-27СБ | Клапан-модулятор | |
1 | 37 5625-01-20 | Пробка |
1 | 375625-01 | Пробка |
2 | Болт М8-6gx30 | Болт М8-6gx30 |
3 | Шайба 8Т | Шайба 8Т |
4 | 0602-15-95К | Крышка |
5 | 0602-15-84К | Поршень |
6 | 0602-15-82-20К | Корпус |
6 | 0602-15-82К | Корпус |
7 | 37 5331-20 | Пробка |
7 | 375331 | Пробка |
8 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
9 | 0602-15-83К | Золотник |
10 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
11 | 370140-08 | Пробка КГ 1/8 20.069 |
12 | 0602-15-90К | Поршень |
13 | 385435 | Пружина |
14 | 0602-15-86К | Крышка |
15 | 0602-15-85К | Клапан |
16 | 022-026-2-51-1668 | Кольцо 022-026-2-51-1668 |
17 | КВМ 36М-ААГ-Г24-03-УХЛ1 | Привод КВМ 36М-ААГ-Г24-03-УХЛ1 |
18 | Винт М4x63 | Винт М4x63 |
19 | Шайба 4 | Шайба 4 |
20 | 38 5172-01 | Пружина |
21 | 039-045-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
22 | 0602-15-26К | Крышка |
23 | 45 0331-20 | Прокладка |
23 | 450331 | Прокладка |
24 | 28 0170-20 | Болт M8-6gx90 |
24 | 280170 | Болт M8-6gx90 |
25 | Гайка М8 | Гайка М8 |
26 | 310280 | Шайба 16х1.01.10.019 ГОСТ 10450-78 |
27 | 0602-15-89К | Дроссель |
28 | Проволока 0.6-О-Ч | Проволока 0.6-О-Ч |
29 | 0602-15-91К | Сетка |
30 | 0602-15-88К | Дроссель |
31 | 38 5120-20 | Пружина |
32 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 |
Вкладка 17 - Заголовок:
1101-15-9СП КРЫШКА
Вкладка 17 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-15-9-20СП(SP) | Крышка | |
1101-15-9СБ | Крышка | |
1 | 37 5516-20 | Пробка |
1 | 375516 | Пробка |
2 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
3 | 700-37-2054 | Пробка 4-КГ 3/4 20.019 |
3 | 700-37-2054-20 | Пробка 4-КГ 3/4 20.029 |
4 | 3500-15-16-20СБ | Пробка |
4 | 3500-15-16СБ | Пробка |
5 | 024-028-25-2-51-1668 | Кольцо 024-028-25-2-51-1668 |
6 | 385278 | Пружина |
7 | 3500-15-9 | Упор |
8 | 3500-15-8 | Втулка |
9 | 700-38-2641 | Пружина |
10 | 3500-15-16 | Шайба |
11 | 3500-15-6 | Клапан |
12 | 1101-15-36 | Крышка |
12 | 1101-15-36-20 | Крышка |
13 | А64.23.000СБ | Пробка сливная |
Вкладка 18 - Заголовок:

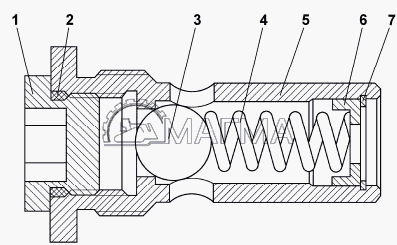

1101-16-112СП КЛАПАН
Вкладка 18 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-16-112-20СП(SP) | Клапан | |
1101-16-112СБ | Клапан | |
1 | 37 5920-20 | Пробка |
1 | 375920 | Пробка |
2 | 026-032-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
3 | Б 22225-200 | Шарик Б 22225-200 |
4 | 385479 | Пружина |
5 | 1101-16-32 | Корпус |
6 | 1101-16-33 | Втулка |
7 | 580255 | Кольцо С26 ГОСТ 13940-86 |
Характеристики
Вал карданный Четра Т-11.02К
Вкладка 1 - Заголовок:
1101-49-1 ВАЛ КАРДАННЫЙ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-49-1 | Вал карданный | |
1 | 5320-2205023-10 | Фланец-вилка |
2 | 53205-2205036 | Уплотнение торцовое |
3 | 53205-2201026-10 | Крестовина |
4 | №158М | Смазка №158М |
5 | ИТМОЛ-150Н | Смазка ИТМОЛ-150Н |
6 | 804707А1С10 | Подшипник |
7 | 53205-2205040 | Кольцо стопорное |
8 | 1101-49-15-10 | Вал карданный |
Характеристики
Установка прицепного устройства Четра Т-11.02К
Вкладка 1 - Заголовок:
1101-51-1СП УСТАНОВКА ПРИЦЕПНОГО УСТРОЙСТВА
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-51-1СБ | Установка прицепного устройства | |
1 | 1101-51-12-20СБ | Тяга |
1 | 1101-51-12СБ | Тяга |
2 | 1101-51-11-20СБ | Балка |
2 | 1101-51-11СБ | Балка |
3 | 28 0520-20 | Болт М16х1.5-6gх30 ГОСТ 7796-70 |
3 | 280520 | Болт М16х1.5-6gх30.109.40Х.019 ГОСТ 7796-70 |
4 | Шайба 16 ОТ | Шайба 16 ОТ |
5 | 2501-51-19 | Планка |
6 | 312001-51-14-20СБ | Палец |
6 | 312001-51-14СБ | Палец |
Вкладка 2 - Заголовок:
1101-51-1СП УСТАНОВКА ПРИЦЕПНОГО УСТРОЙСТВА
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 312001-51-18 | Планка |
1 | 312001-51-18-20 | Планка |
2 | Болт М12-6gx20 | Болт М12-6gx20 |
3 | Шайба 12 ОТ | Шайба 12 ОТ |
4 | 312001-51-17-01 | Палец |
4 | 312001-51-17-01-20 | Палец |
5 | Болт М12-6gx25 | Болт М12-6gx25 |
6 | 011101-97-2 | Планка |
6 | 011101-97-2-20 | Планка |
7 | 1101-51-10СБ | Палец |
8 | 1101-51-10-01СБ | Палец |
Характеристики
Оборудование рыхлительное Четра Т-11.02К
Вкладка 1 - Заголовок:

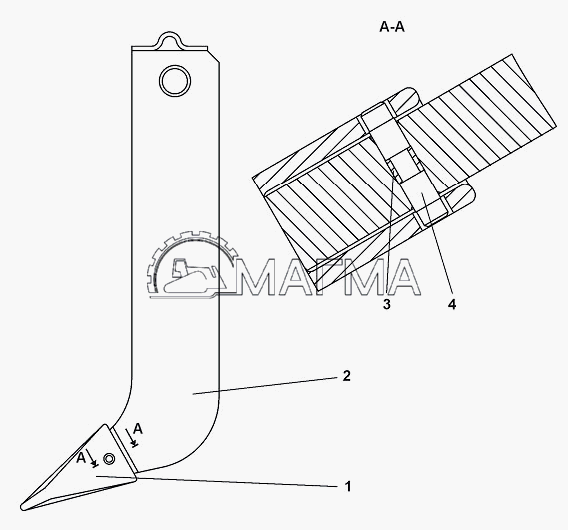

011101-97-120СП ЗУБ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
011101-97-120-20СП -20SP | Зуб | |
011101-97-120СБ | Зуб | |
1 | 011101-97-160-20СП -20SP | Наконечник |
1 | 011101-97-160СБ | Наконечник |
2 | 011101-97-170-20СП -20SP | Стойка |
2 | 011101-97-170СБ | Стойка |
3 | 46-98-184 | Кольцо |
3 | 46-98-185-20 | Кольцо |
4 | 011101-97-126 | Палец |
Вкладка 2 - Заголовок:
011101-97-2-02СП ОБОРУДОВАНИЕ РЫХЛИТЕЛЬНОЕ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 011101-97-100-20СП -20SP | Тяга верхняя |
1 | 011101-97-100СБ | Тяга верхняя |
2 | 011101-97-100-01-20СП(SP) | Тяга верхняя |
2 | 011101-97-100-01СБ | Тяга верхняя |
3 | 011101-97-1 | Палец |
4 | 33 5900-01 | Шплинт |
5 | 011101-97-2 | Планка |
5 | 011101-97-2-20 | Планка |
6 | Болт М12-6gx25 | Болт М12-6gx25 |
7 | Шайба 12 ОТ | Шайба 12 ОТ |
8 | 1.2Кд6хр | Масленка 1.2Кд6хр |
8 | 1.2Ц6хр | Масленка 1.2Ц6хр |
9 | 011101-97-7-01 | Кольцо |
10 | 011101-97-10-06СБ | Палец |

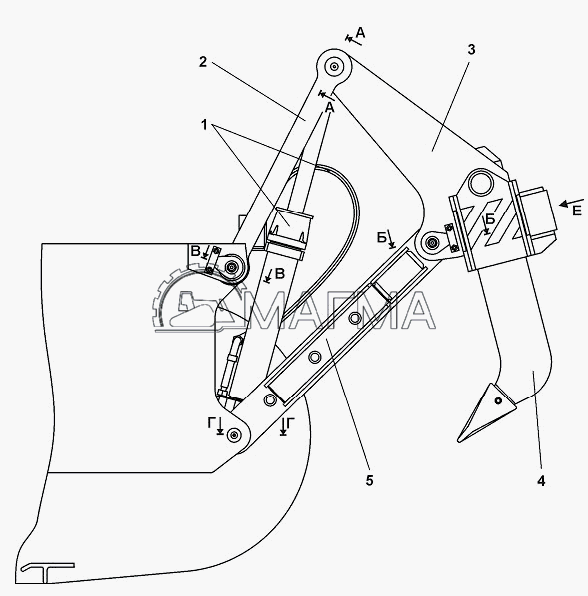

Вкладка 3 - Заголовок:
011101-97-2-02СП ОБОРУДОВАНИЕ РЫХЛИТЕЛЬНОЕ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
011101-97-2-02-20СП -20SP | Оборудование рыхлительное | |
011101-97-2-02СБ | Оборудование рыхлительное | |
1 | 011101-97-508-20СП -20SP | Гидросистема рыхлительного оборудования |
1 | 011101-97-508СБ | Гидросистема рыхлительного оборудования |
2 | 011101-97-100-20СП -20SP | Тяга верхняя |
2 | 011101-97-100СБ | Тяга верхняя |
3 | 011101-97-60-20СП(SP | Балка |
3 | 011101-97-60СБ | Балка |
4 | 011101-97-120-20СП -20SP | Зуб |
4 | 011101-97-120СБ | Зуб |
5 | 011101-97-50-20СП(SP | Тяга |
5 | 011101-97-50СБ | Тяга |
Вкладка 4 - Заголовок:
011101-97-2-02СП ОБОРУДОВАНИЕ РЫХЛИТЕЛЬНОЕ
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 011101-97-8 | Кольцо |
2 | 011101-97-4 | Палец |
3 | 011101-97-5 | Кольцо |
4 | 011101-97-6-01 | Кольцо |
5 | 58 0550-01 | Кольцо С55Ц9хр |
6 | 1.2Ц6хр | Масленка 1.2Ц6хр |
7 | 011101-97-2 | Планка |
7 | 011101-97-2-20 | Планка |
8 | 1.2Кд6хр | Масленка 1.2Кд6хр |
8 | Болт М12-6gx25 | Болт М12-6gx25 |
9 | Шайба 12 ОТ | Шайба 12 ОТ |
10 | 011101-97-10-01СБ | Палец |
11 | 011101-97-10-07СБ | Палец |
Вкладка 5 - Заголовок:
011101-97-508СП ГИДРОСИСТЕМА РЫХЛИТЕЛЬНОГО ОБОРУДОВАНИЯ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 2601-28-59 | Бугель |
1 | 2601-28-59-20 | Бугель |
2 | 2601-26-60-20 | Бугель |
2 | 2601-28-60 | Бугель |
3 | Болт М12x1.25-6gx55 | Болт М12x1.25-6gx55 |
4 | Шайба 12 ОТ | Шайба 12 ОТ |
5 | 28 0342-20 | Болт М12х1.25-6gх30.109.40Х.029 ГОСТ 7796-70 |
5 | 280342 | Болт М12х1.25-6gх30.109.40Х.019 ГОСТ 7796-70 |
6 | 011101-97-594 | Пластина |
6 | 011101-97-594-20 | Пластина |
Вкладка 6 - Заголовок:
011101-97-508СП ГИДРОСИСТЕМА РЫХЛИТЕЛЬНОГО ОБОРУДОВАНИЯ
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
011101-97-508-20СП -20SP | Гидросистема рыхлительного оборудования | |
011101-97-508СБ | Гидросистема рыхлительного оборудования | |
1 | 2501-98-501 | Бугель |
1 | 2501-98-501-20 | Бугель |
2 | Болт М8-6gx45 | Болт М8-6gx45 |
3 | Шайба 8Т | Шайба 8Т |
4 | 011101-97-572-20СП -20SP | Трубопровод |
4 | 011101-97-572СБ | Трубопровод |
5 | 011101-97-543-03-20СП(SP) | Гидроцилиндр диам. 100 |
5 | 011101-97-543-03СБ | Гидроцилиндр диам. 100 |
6 | 011101-97-573-20СП -20SP | Трубопровод |
6 | 011101-97-573СБ | Трубопровод |
7 | 28 0285-20 | Болт М10-6gх65 |
7 | 280285 | Болт М10-6gх65 |
8 | Шайба 10 ОТ | Шайба 10 ОТ |
9 | 011101-97-577 | Угольник |
9 | 011101-97-577-20 | Угольник |
10 | 2501-98-550 | Кольцо защитное |
11 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
12 | Болт М10-6gx30 | Болт М10-6gx30 |
13 | 46-26-355-01-20СП -20SP | Рукав высокого давления диам.16 армированный |
13 | 46-26-355-01СБ | Рукав высокого давления |
14 | 011101-97-575-20СП -20SP | Трубопровод |
14 | 011101-97-575СБ | Трубопровод |
15 | 011101-97-543-04-20СПSP) | Гидроцилиндр диам. 100 |
15 | 011101-97-543-04СБ | Гидроцилиндр диам. 100 |
Вкладка 7 - Заголовок:
011101-97-543-03СП ГИДРОЦИЛИНДР
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
011101-97-543-03-20СП(SP) | Гидроцилиндр диам. 100 | |
011101-97-543-03СБ | Гидроцилиндр диам. 100 | |
1 | 28 0285-20 | Болт М10-6gх65 |
1 | 280285 | Болт М10-6gх65 |
2 | Шайба 10 ОТ | Шайба 10 ОТ |
3 | 1101-26-603 | Поршень |
4 | 440005 | Шайба защитная |
5 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
6 | 28 0575-20 | Болт М16х1.5-6gх120 ГОСТ 7795-70 |
6 | 280575 | Болт М16х1.5-6gх120 ГОСТ 7795-70 |
7 | 28 0561-20 | Болт 3M16x1.5-6gx70 |
7 | 280561 | Болт 3M16x1.5-6gx70 |
8 | Шайба 16 ОТ | Шайба 16 ОТ |
9 | Е22Т-063-30-2.5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2.5 |
10 | 58 0680-10 | Кольцо С85 |
10 | 58 0680-20 | Кольцо С85 |
11 | ШС55 | Подшипник ШС55 |
12 | Болт М12x1.25-6gx35 | Болт М12x1.25-6gx35 |
13 | Шайба 12 ОТ | Шайба 12 ОТ |
14 | 1501-26-616 | Скребок |
15 | 1101-26-620 | Крышка |
16 | 1101-26-632 | Крышка |
17 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
18 | 2501-98-550 | Кольцо защитное |
19 | Болт М10-6gx30 | Болт М10-6gx30 |
20 | 011101-97-577 | Угольник |
20 | 011101-97-577-20 | Угольник |
21 | 46-21-884 | Колпачок |
22 | 1101-26-610 | Кольцо защитное |
23 | 094-100-36-2-51-1668 | Кольцо 094-100-36-2-51-1668 |
24 | 011101-97-545-02СБ | Корпус |
25 | 011101-97-563-04 | Шток |
25 | 011101-97-563-04-20 | Шток |
26 | 1101-26-614 | Втулка опорная |
27 | Е21Т-100-12-3.0 | Кольцо опорно-направляющее поршневое Е21Т-100-12-3.0 |
28 | 1101-26-613 | Кольцо уплотнительное |
29 | 080-090-58-2-5-1668 | Кольцо 080-090-58-2-5-1668 |
30 | 1101-26-615 | Гайка специальная |
31 | 2501-26-150 | Заглушка |
31 | 2501-26-150-20 | Заглушка |
32 | 312001-26-109-01 | Кольцо уплотнительное |
33 | Е01-063-12 | Уплотнение штоковое Е01-063-12 |
34 | 070-080-58-2-51-1668 | Кольцо 070-080-58-2-51-1668 |
35 | 2501-93-506-04СБ | Грязесъемник 3-d |
Вкладка 8 - Заголовок:

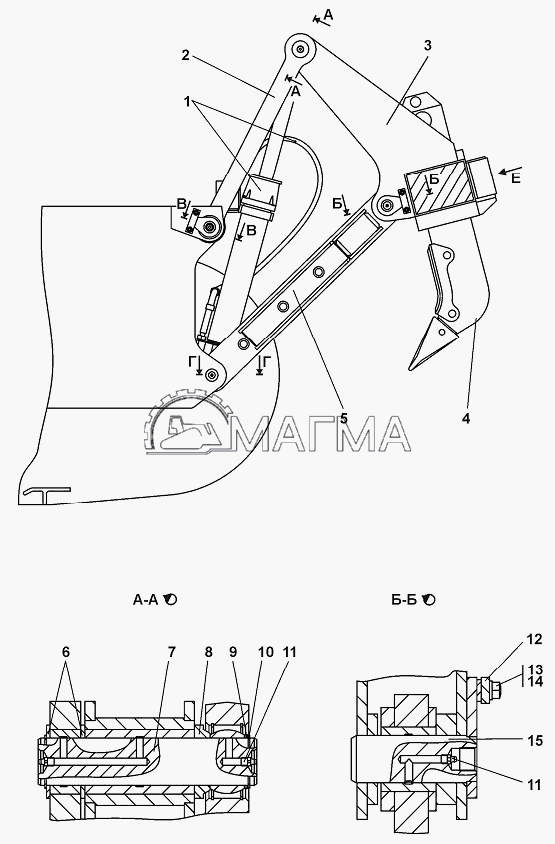

011101-98-1-02СП ОБОРУДОВАНИЕ РЫХЛИТЕЛЬНОЕ
Вкладка 8 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
011101-98-1-02-20СБ | Оборудование рыхлительное | |
011101-98-1-02СБ | Оборудование рыхлительное | |
1 | 011101-97-508-20СП -20SP | Гидросистема рыхлительного оборудования |
1 | 011101-97-508СБ | Гидросистема рыхлительного оборудования |
2 | 011101-97-100-20СП -20SP | Тяга верхняя |
2 | 011101-97-100СБ | Тяга верхняя |
3 | 011101-98-60-20СБ | Балка |
3 | 011101-98-60СБ | Балка |
4 | 011101-98-120-20СБ | Зуб |
4 | 011101-98-120СБ | Зуб |
5 | 011101-97-50-20СП -20SP | Тяга |
5 | 011101-97-50СБ | Тяга |
6 | 011101-97-8 | Кольцо |
7 | 011101-97-4 | Палец |
8 | 011101-97-5 | Кольцо |
9 | 011101-97-6-01 | Кольцо |
10 | 58 0550-01 | Кольцо С55Ц9хр |
11 | 1.2Кд6хр | Масленка 1.2Кд6хр |
11 | 1.2Ц6хр | Масленка 1.2Ц6хр |
12 | 011101-97-2 | Планка |
12 | 011101-97-2-20 | Планка |
13 | Болт М12-6gx25 | Болт М12-6gx25 |
14 | Шайба 12 ОТ | Шайба 12 ОТ |
15 | 011101-97-10-01СБ | Палец |
Вкладка 9 - Заголовок:
011101-98-1-02СП ОБОРУДОВАНИЕ РЫХЛИТЕЛЬНОЕ
Вкладка 9 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 011101-97-100-20СП -20SP | Тяга верхняя |
1 | 011101-97-100СБ | Тяга верхняя |
2 | 011101-97-100-01-20СП(SP) | Тяга верхняя |
2 | 011101-97-100-01СБ | Тяга верхняя |
3 | 011101-97-2 | Планка |
3 | 011101-97-2-20 | Планка |
4 | Болт М12-6gx25 | Болт М12-6gx25 |
5 | Шайба 12 ОТ | Шайба 12 ОТ |
6 | 1.2Кд6хр | Масленка 1.2Кд6хр |
6 | 1.2Ц6хр | Масленка 1.2Ц6хр |
7 | 011101-97-10-06СБ | Палец |
8 | 011101-97-7-01 | Кольцо |
9 | 011101-97-10-07СБ | Палец |
10 | 33 5900-01 | Шплинт |
11 | 011101-97-1 | Палец |
Вкладка 10 - Заголовок:
011501-93-180-01СП РАСКОС ВИНТОВОЙ
Вкладка 10 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
011501-93-180-01-20СП(SP) | Раскос винтовой | |
011501-93-180-01СБ | Раскос винтовой | |
1 | 700-58-2278-10 | Кольцо С90 |
1 | 700-58-2278-20 | Кольцо С90 |
2 | ШСЛ60 | Подшипник ШСЛ60 |
3 | 011501-93-121 | Винт |
3 | 011501-93-121-20 | Винт |
4 | 1.2кд6хр | Масленка 1.2кд6хр |
4 | 1.2Ц6 | Масленка 1.2Ц6 |
5 | 011501-93-260-01-20СП(SP) | Корпус |
5 | 011501-93-260-01СБ | Корпус |
6 | 011501-93-200-20СП -20SP | Винт |
6 | 011501-93-200СБ | Винт |
Характеристики
Оборудование бульдозерное Четра Т-11.02К
Вкладка 1 - Заголовок:
011101-93-22СП ОТВАЛ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
011101-93-22-20СП(SP) | Отвал | |
011101-93-22СБ | Отвал | |
1 | 011501-93-21 | Нож угловой |
1 | 011501-93-21-20 | Нож угловой |
2 | 011101-93-33-20СП -20SP | Отвал |
2 | 011101-93-33СБ | Отвал |
3 | 011501-93-22-03 | Нож средний |
3 | 011501-93-22-03-20 | Нож средний |
4 | 011501-93-23 | Нож средний |
4 | 011501-93-23-20 | Нож средний |
5 | 011501-93-22-01 | Нож средний |
5 | 011501-93-22-01-20 | Нож средний |
6 | 011501-93-21-01 | Нож угловой |
6 | 011501-93-21-01-20 | Нож угловой |
7 | 1101-11-19-20СП(SP) | Опора |
7 | 1101-11-19СБ | Опора |
8 | 315317 | Шайба |
9 | 28 0724-20 | Болт M20-6gx50 |
9 | 280724 | Болт M20-6gx50 |
10 | 28 0725-20 | Болт М20х1.5-6gх50.109.40Х.029 ГОСТ 7796-70 |
10 | 280725 | Болт М20х1.5-6gх50 ГОСТ 7796-70 |
11 | 011501-93-11 | Нож |
11 | 011501-93-11-20 | Нож |
12 | 011501-93-25 | Сухарь |
13 | 28 0720-20 | Болт М20х1.5-6gх40.109.40Х.029 |
13 | 280720 | Болт М20х1.5-6gх40.109.40Х.019 |
Вкладка 2 - Заголовок:
011101-93-290СП ТЯГА ПОПЕРЕЧНАЯ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
011101-93-290-20СП -20SP | Тяга поперечная | |
011101-93-290СБ | Тяга поперечная | |
1 | 011101-93-163 | Планка |
2 | 011101-93-166 | Полка |
3 | 011101-93-165 | Уголок |
4 | 011101-93-26 | Труба |
5 | 011101-93-170-20СП -20SP | Опора |
5 | 011101-93-170СБ | Опора |
Вкладка 3 - Заголовок:
011101-93-3СП ОБОРУДОВАНИЕ БУЛЬДОЗЕРНОЕ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 211112-93-1 | Палец |
2 | 011501-93-5 | Ригель |
3 | Болт М12-6gx30 | Болт М12-6gx30 |
4 | Шайба 12 | Шайба 12 |
5 | 211112-93-2 | Ось |
6 | 211112-93-3 | Крестовина |
6 | 211112-93-3-20 | Крестовина |
7 | 011501-93-1 | Палец |
8 | 011501-93-2 | Кольцо |
9 | 1.2Кд6Хр | Масленка 1.2Кд6Хр |
9 | 1.2Ц6Хр | Масленка 1.2Ц6Хр |
10 | 011101-93-2 | Заглушка |
11 | 1501-26-509СБ | Палец |
12 | 30 0431-20 | Гайка М30х2 |
12 | 300431 | Гайка М30х2 |
13 | 31 0410-01 | Шайба 30 |
13 | 31 0410-01-20 | Шайба 30 |
14 | Шплинт 6.3x71 | Шплинт 6.3x71 |
Вкладка 4 - Заголовок:
011101-93-3СП ОБОРУДОВАНИЕ БУЛЬДОЗЕРНОЕ
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 211112-93-1 | Палец |
2 | 011501-93-5 | Ригель |
3 | Болт М12-6gx30 | Болт М12-6gx30 |
4 | Шайба 12 | Шайба 12 |
5 | 211112-93-2 | Ось |
6 | 211112-93-3 | Крестовина |
6 | 211112-93-3-20 | Крестовина |
7 | 011501-93-1 | Палец |
8 | 011501-93-2 | Кольцо |
9 | 1.2Кд6Хр | Масленка 1.2Кд6Хр |
9 | 1.2Ц6Хр | Масленка 1.2Ц6Хр |
10 | 011101-93-2 | Заглушка |
11 | 1501-26-509СБ | Палец |
12 | 30 0431-20 | Гайка М30х2 |
12 | 300431 | Гайка М30х2 |
13 | 31 0410-01 | Шайба 30 |
13 | 31 0410-01-20 | Шайба 30 |
14 | Шплинт 6.3x71 | Шплинт 6.3x71 |
Вкладка 5 - Заголовок:
011101-93-550СП ГИДРОСИСТЕМА БУЛЬДОЗЕРНОГО ОБОРУДОВАНИЯ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
011101-93-550СБ | Гидросистема бульдозерного оборудования | |
0111101-93-550-20СБ | Гидросистема бульдозерного оборудования | |
1 | 46-26-314-20СП(SP) | Угольник |
1 | 46-26-314СБ | Угольник |
2 | 012001-93-512-05-20СБ | Рукав высокого давления диам. 16 армированный |
2 | 012001-93-512-05СБ | Рукав высокого давления диам. 16 армированный |
3 | 012001-93-512-04-20СП(SP) | Рукав высокого давления диам. 16 армированный |
3 | 012001-93-512-04С | Рукав высокого давления диам. 16 армированный |
4 | 011101-93-570-20СП -20SP | Трубопровод |
4 | 011101-93-570СБ | Трубопровод |
5 | 011101-93-570-01-20СБ | Трубопровод |
5 | 011101-93-570-01СБ | Трубопровод |
6 | 011101-93-534 | Пластина |
6 | 011101-93-534-20 | Пластина |
7 | 28 0535-20 | Болт М16х1.25-6gх38.109.40Х.029 ГОСТ 7796-70 |
7 | 280535 | Болт М16х1.25-6gх38.109.40Х.019 ГОСТ 7796-70 |
8 | Шайба 16 ОТ | Шайба 16 ОТ |
9 | 31 5280-20 | Шайба |
9 | 315280 | Шайба |
10 | 011101-93-561-02-20СП(SP) | Гидрораскос диам.140 |
10 | 011101-93-561-02СБ | Гидрораскос диам.140 |
11 | 011101-93-566-01-20СП(SP) | Кожух |
11 | 011101-93-566-01СБ | Кожух |
12 | Болт М16x1.5-6gx35 | Болт М16x1.5-6gx35 |
13 | 011101-93-518 | Планка |
13 | 011101-93-518-20 | Планка |
14 | 280364 | Болт М16-6gх50.88.35.019 ГОСТ 7795-70 |
14 | 280364-20 | Болт М16-6gх50.88.35.029 ГОСТ 7795-70 |
15 | Шайба 12 ОТ | Шайба 12 ОТ |
16 | 400354-02 | Втулка |
Вкладка 6 - Заголовок:
011101-93-560СП ГИДРОЗАМОК
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
011101-93-560-20СП -20SP | Гидрозамок | |
011101-93-560СБ | Гидрозамок | |
1 | 385285 | Пружина |
2 | 026-032-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
3 | 46-93-607-01 | Кольцо защитное |
4 | Н.036.04.011 | Штуцер ввертной |
4 | Н.036.04.011-01 | Штуцер ввертной |
5 | 921-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
6 | 46-21-884 | Колпачок |
7 | 700-40-6518 | Прокладка |
7 | 700-40-6518-20 | Прокладка |
8 | 46-93-603 | Седло |
9 | 14750 | Шарик 19.05-40 |
10 | 46-93-607 | Кольцо защитное |
11 | 036-040-25-2-51-1668 | Кольцо 036-040-25-2-51-1668 |
12 | 011101-93-519 | Штуцер специальный |
12 | 011101-93-519-20 | Штуцер специальный |
13 | 37 5245-20 | Пробка |
13 | 375245 | Пробка |
14 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
15 | 5.953-40 | Шарик 5.953-40 |
16 | 2501-93-575 | Направляющая |
17 | 3501-93-615 | Контргайка |
17 | 3501-93-615-20 | Контргайка |
18 | 3501-93-613 | Колпачок |
18 | 3501-93-613-20 | Колпачок |
19 | 3501-93-614 | Винт регулировочный |
19 | 3501-93-614-20 | Винт регулировочный |
20 | 38 5350-20 | Пружина |
20 | 385350 | Пружина |
21 | 025-030-30-2-51-1668 | Кольцо 025-030-30-2-51-1668 |
22 | 385496 | Пружина |
23 | 46-93-606 | Толкатель |
24 | 46-93-604 | Поршень |
25 | 46-93-605 | Вкладыш |
26 | 011101-93-520 | Корпус |
27 | 312001-26-100 | Штуцер специальный |
27 | 312001-26-100-20 | Штуцер специальный |
Вкладка 7 - Заголовок:
011101-93-561-02СП ГИДРОРАСКОС
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
011101-93-561-02-20СП(SP) | Гидрораскос диам.140 | |
011101-93-561-02СБ | Гидрораскос диам.140 | |
1 | 011101-93-527-02 | Шток |
1 | 011101-93-527-02-20 | Шток |
2 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
3 | Шайба 12 ОТ | Шайба 12 ОТ |
4 | 1501-26-616 | Скребок |
5 | 011101-93-546 | Крышка |
6 | 280385 | Болт М12х1.25-6gх80.109.40Х.019 ГОСТ 7795-70 |
6 | 280385-20 | Болт М12х1.25-6gх80.109.40Х.029 ГОСТ 7795-70 |
7 | 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 |
8 | 011101-93-560СБ | Гидрозамок |
9 | 022-028-36-2-51-1668 | Кольцо 022-028-36-2-51-1668 |
10 | 2001-26-193 | Кольцо защитное |
11 | 011101-93-571-01-20СП(SP) | Трубопровод |
11 | 011101-93-571-01СБ | Трубопровод |
12 | 011101-93-562-02СБ | Корпус |
13 | 040-048-46-2-51-1668 | Кольцо 040-048-46-2-51-1668 |
14 | Болт М10-6gx30 | Болт М10-6gx30 |
15 | Шайба 10 ОТ | Шайба 10 ОТ |
16 | 310180 | Шайба 10.01.08кп |
16 | 310180-20 | Шайба 10.01.08кп |
17 | 2001-26-125 | Фланец |
17 | 2001-26-125-20 | Фланец |
18 | 312001-26-110-01 | Гайка специальная |
19 | 46-93-607-02 | Кольцо защитное |
20 | 011101-93-503-01 | Поршень |
21 | 312501-26-185 | Кольцо уплотнительное |
22 | 125-135-58-2-51-1668 | Кольцо 125-135-58-2-51-1668 |
23 | 312501-26-184 | Втулка опорная |
24 | Е21Т-140-15-3.5 | Кольцо опорно-направляющее поршневое Е21Т-140-15-3.5 |
25 | 130-140-58-2-ИРП1314-1 | Кольцо 130-140-58-2-ИРП1314-1 |
26 | 2601-28-10 | Кольцо защитное |
27 | Е22Т-063-30-2.5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2.5 |
28 | 31 5412-20 | Шайба |
28 | 315412 | Шайба |
29 | 28 0930-20 | Болт М30x2-6gx80 |
29 | 280930 | Болт М30x2-6gx80 |
30 | 700-58-2278-10 | Кольцо С90 |
30 | 700-58-2278-20 | Кольцо С90 |
31 | ШСЛ60 | Подшипник ШСЛ60 |
32 | 2501-93-506-04СБ | Грязесъемник 3-d |
33 | Е50-А-063-12 | Грязесъемник Е50-А-063-12 |
34 | 070-080-58-2-51-1668 | Кольцо 070-080-58-2-51-1668 |
35 | 312001-26-109-01 | Кольцо уплотнительное |
36 | Е01-063-12 | Уплотнение штоковое Е01-063-12 |
Характеристики
Лебедка Четра Т-11.02К
Вкладка 1 - Заголовок:
0901-96-100СП ТОРМОЗ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-96-100СБ | Тормоз | |
1 | 0901-96-23 | Корпус |
1 | 0901-96-23-20 | Корпус |
2 | 170-180-58-2-51-1668 | Кольцо 170-180-58-2-51-1668 |
3 | 1146-19-20 | Кольцо специальное |
4 | ORAR04262-N7004 | Кольцо уплотнительное ORAR 04262-N7004 |
5 | ORAR04261-N7004 | Кольцо уплотнительное ORAR 04261-N7004 |
6 | 0901-96-34 | Диск |
7 | 0901-96-24 | Корпус |
7 | 0901-96-24-20 | Корпус |
9 | 0901-96-11 | Ступица |
10 | 580421 | Кольцо С42 |
11 | 0901-96-25 | Опора |
11 | 0901-96-25-20 | Опора |
12 | 1146-19-12 | Диск |
13 | 80-1701375СБ | Диск фрикционный |
14 | 1146-19-13 | Поршень |
15 | 1146-19-14 | Тарелка |
16 | 1146-19-19 | Втулка |
17 | 310225 | Шайба |
17 | 310225-20 | Шайба |
18 | 280392 | Болт 3М12х130 ГОСТ 7796-70 |
18 | 280392-20 | Болт 3М12х130 ГОСТ 7796-70 |
Вкладка 2 - Заголовок:
0901-96-106СП РЕДУКТОР ПЛАНЕТАРНЫЙ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-96-106СБ | Редуктор планетарный | |
1 | 285120 | Болт |
2 | Проволока 1.6-0-С | Проволока 1.6-0-С |
3 | 3501-96-137 | Планка |
4 | 0901-96-30 | Ось |
5 | 0901-96-27 | Сателлит |
6 | 580765 | Кольцо С100 |
7 | 0901-96-65 | Водило |
8 | 3516 | Подшипник ГОСТ 5721-75 |
9 | 0901-96-9 | Муфта |
10 | 700-58-2122 | Кольцо С80 ГОСТ 13940-86 |
11 | 580836 | Кольцо С140 |
12 | 3501-96-140-01 | Кольцо распорное |
13 | 42309 | Подшипник 42309 |
14 | 0901-96-26 | Вал-шестерня |
Вкладка 3 - Заголовок:
0901-96-10СП ЛЕБЕДКА
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-96-10СБ | Лебедка | |
1 | 0901-96-102-20СП(SP) | Рама лебедки |
1 | 0901-96-102СБ | Рама лебедки |
2 | 280364 | Болт М16-6gх50.88.35.019 ГОСТ 7795-70 |
2 | 280364-20 | Болт М16-6gх50.88.35.029 ГОСТ 7795-70 |
3 | Шайба 12 ОТ | Шайба 12 ОТ |
4 | 0901-96-1 | Корпус |
4 | 0901-96-1-20 | Корпус |
5 | 46-14-141СБ | Сапун |
6 | 0901-96-35 | Пробка |
6 | 0901-96-35-20 | Пробка |
7 | Болт М12-6gx30 | Болт М12-6gx30 |
8 | 0901-96-15 | Крышка |
8 | 0901-96-15-20 | Крышка |
9 | 0901-96-17 | Крышка |
9 | 0901-96-17-20 | Крышка |
10 | 0901-96-16 | Крышка |
10 | 0901-96-16-20 | Крышка |
11 | 37 5516-20 | Пробка |
11 | 375516 | Пробка |
12 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
13 | 28 0550-20 | Болт М16х1.5-6gх50.109.40Х.029 ГОСТ 7796-70 |
13 | 280550 | Болт М16х1.5-6gх50.109.40Х.019 ГОСТ 7796-70 |
14 | Шайба 16 ОТ | Шайба 16 ОТ |
15 | 31 5271-20 | Шайба |
15 | 315271 | Шайба |
16 | 700-40-5067 | Пробка |
Вкладка 4 - Заголовок:
0901-96-10СП ЛЕБЕДКА
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-96-10СБ | Лебедка | |
1 | 0901-96-102-20СП(SP) | Рама лебедки |
1 | 0901-96-102СБ | Рама лебедки |
2 | 280364 | Болт М16-6gх50.88.35.019 ГОСТ 7795-70 |
2 | 280364-20 | Болт М16-6gх50.88.35.029 ГОСТ 7795-70 |
3 | Шайба 12 ОТ | Шайба 12 ОТ |
4 | 0901-96-1 | Корпус |
4 | 0901-96-1-20 | Корпус |
5 | 46-14-141СБ | Сапун |
6 | 0901-96-35 | Пробка |
6 | 0901-96-35-20 | Пробка |
7 | Болт М12-6gx30 | Болт М12-6gx30 |
8 | 0901-96-15 | Крышка |
8 | 0901-96-15-20 | Крышка |
9 | 0901-96-17 | Крышка |
9 | 0901-96-17-20 | Крышка |
10 | 0901-96-16 | Крышка |
10 | 0901-96-16-20 | Крышка |
11 | 37 5516-20 | Пробка |
11 | 375516 | Пробка |
12 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
13 | 28 0550-20 | Болт М16х1.5-6gх50.109.40Х.029 ГОСТ 7796-70 |
13 | 280550 | Болт М16х1.5-6gх50.109.40Х.019 ГОСТ 7796-70 |
14 | Шайба 16 ОТ | Шайба 16 ОТ |
15 | 31 5271-20 | Шайба |
15 | 315271 | Шайба |
16 | 700-40-5067 | Пробка |
Вкладка 5 - Заголовок:
0901-96-11СП УСТАНОВКА РОЛИКОВ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-96-11-20СП(SP) | Установка роликов | |
0901-96-11СБ | Установка роликов | |
1 | 0901-96-107-20СП(SP) | Рама |
1 | 0901-96-107СБ | Рама |
2 | 1101-96-124-20СП(SP) | Ось |
2 | 1101-96-124СБ | Ось |
3 | 1101-96-124-01-20СБ | Ось |
3 | 1101-96-124-01СБ | Ось |
4 | 700-58-2278 | Кольцо С90 |
5 | 1.2-65x90-3 | Манжета 1.2-65x90-3 |
6 | 104-110-36-2-51-1668 | Кольцо 104-110-36-2-51-1668 |
7 | 3509 | Подшипник 3509 |
8 | 1101-96-122 | Крышка |
8 | 1101-96-122-20 | Крышка |
9 | 1.2 Ц6xр | Масленка 1.2 Ц6xр |
9 | Масленка1.2 Кд6xр | Масленка1.2 Кд6xр |
10 | 580680 | Кольцо С85 ГОСТ 13941-86 |
11 | 1101-96-123 | Обойма |
12 | Шайба 12ОТ | Шайба 12ОТ |
13 | 28 0376-20 | Болт М12-6gх55 |
13 | 280376 | Болт М12-6gх55 |
Характеристики
Агрегат тяговый Четра Т-11.02К
Вкладка 1 - Заголовок:
0901-96-1СП АГРЕГАТ ТЯГОВЫЙ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-96-1СБ | Агрегат тяговый | |
1 | 450271 | Прокладка |
2 | 1101-96-117-01-20СБ | Крышка |
2 | 1101-96-117-01СБ | Крышка |
3 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
4 | Н.036.23022 | Контргайка |
4 | Н.036.23022-01 | Контргайка |
5 | 2601-26-14-20СБ | Тройник |
5 | 2601-26-14СБ | Тройник |
6 | Шайба 12 ОТ | Шайба 12 ОТ |
7 | Болт М12-6gx30 | Болт М12-6gx30 |
8 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
9 | 404-26-213-03СБ | Рукав |
9 | 404-26-213-03СБ | Рукав |
10 | 404-26-213-15-20СП -20SP | Рукав |
10 | 404-26-213-15СБ | Рукав |
11 | 311102-26-515-20СП -20SP | Тройник |
11 | 311102-26-515СБ | Тройник |
12 | 0901-96-43 | Серьга |
12 | 0901-96-43-20 | Серьга |
13 | 008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 |
14 | 5001-26-77 | Угольник ввертной |
14 | 5001-26-77-20 | Угольник ввертной |
15 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
16 | 40 0354-05 | Втулка |
17 | 2501-26-217 | Планка |
17 | 2501-26-217-20 | Планка |
18 | 2501-26-216 | Скоба |
18 | 2501-26-216-20 | Скоба |
19 | 31 1102-26-513-20СБ | Угольник |
19 | 311102-26-513СБ | Угольник |
20 | 311102-26-39-20СП -20SP | Клапан |
20 | 311102-26-39СБ | Клапан |
21 | 0901-96-60 | Опора |
21 | 0901-96-60-20 | Опора |
22 | Болт М12-6gx35 | Болт М12-6gx35 |
23 | 311102-26-517-27-20СП(SP) | Рукав диам. 8 |
23 | 311102-26-517-27СБ | Рукав диам. 8 |
24 | 0901-96-11-20СП(SP) | Установка роликов |
24 | 0901-96-11СБ | Установка роликов |
25 | 0901-96-10-20СП(SP) | Лебедка |
25 | 0901-96-10СБ | Лебедка |
26 | 312001-51-14-20СБ | Палец |
26 | 312001-51-14СБ | Палец |
Вкладка 2 - Заголовок:
0901-96-1СП АГРЕГАТ ТЯГОВЫЙ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-96-1-20СБ | Агрегат тяговый | |
1 | 026-032-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
2 | 46-26-1276 | Штуцер |
2 | 46-26-1276-20 | Штуцер |
3 | Н.036.23072 | Контргайка |
4 | 921-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
5 | 415235 | Угольник ввертной |
6 | 311102-26-517-26-20СП(SP) | Рукав диам. 8 |
6 | 311102-26-517-26СБ | Рукав диам. 8 |
7 | 008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 |
8 | 311102-26-513-20СП -20SP | Угольник |
8 | 311102-26-513СБ | Угольник |
9 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
10 | Н.036.23022 | Контргайка |
10 | Н.036.23022-01 | Контргайка |
11 | 311102-26-560 | Штуцер ввертной |
11 | 311102-26-560-20 | Штуцер ввертной |
12 | 014-018-25-2-51-1668 | Кольцо 014-018-25-2-51-1668 |
13 | 311102-26-517-34-20СП(SP) | Рукав диам. 8 |
13 | 311102-26-517-34СБ | Рукав |
14 | 311102-26-569 | Угольник поворотный |
14 | 311102-26-569-20 | Угольник поворотный |
15 | 1101-96-110-01СБ | Канат |
16 | 28 0555-20 | Болт М16х1.5-6gх55 ГОСТ 7796-70 |
16 | 280555 | Болт М16х1.5-6gх55 ГОСТ 7796-70 |
17 | Шайба 16 ОТ | Шайба 16 ОТ |
18 | 5001-26-78 | Штуцер ввертной |
18 | 5001-26-78-20 | Штуцер ввертной |
19 | Болт М12-6gx25 | Болт М12-6gx25 |
20 | Шайба 12 ОТ | Шайба 12 ОТ |
21 | 011101-97-2 | Планка |
21 | 011101-97-2-20 | Планка |
22 | Масленка1.2 Ц6хр | Масленка1.2 Ц6хр |
23 | 011101-97-10СБ | Палец |
23 | Масленка1.2 Кд6хр | Масленка1.2 Кд6хр |
24 | 311102-93-39-03 | Ось |
24 | 311102-93-39-03-20 | Ось |
25 | 312501-94-103 | Пластина |
25 | 312501-94-103-20 | Пластина |
26 | 011101-97-10-02СБ | Палец |
Характеристики
Машинокомплект кабины "четра" Четра Т-11.02К
Вкладка 1 - Заголовок:

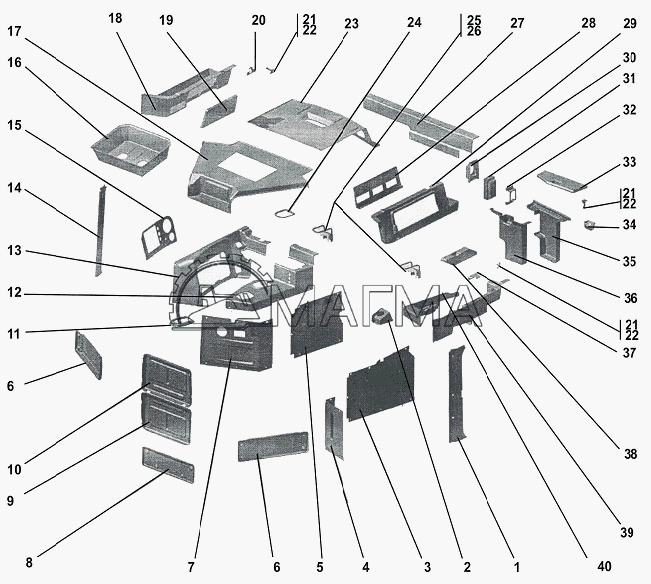

1101-89-5МК МАШИНОКОМПЛЕКТ КАБИНЫ «ЧЕТРА»
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-89-5МК | Машинокомплект интерьера кабины «Четра» | |
1 | 1101-89-2МК-9а | Облицовка стойки левая |
2 | 1101-89-2МК-30 | Накладка джойстика КПП |
3 | 1101-89-2МК-12 | Облицовка панели приборов левая нижняя |
4 | 1101-89-2МК-11 | Накладка панели приборов левая нижняя |
5 | 1101-89-2МК-3 | Облицовка панели приборов правая нижняя |
6 | 1101-89-2МК-15 | Облицовка двери |
7 | 1101-89-2МК-2 | Накладка панели приборов правая нижняя |
8 | 1101-89-2МК-19 | Накладка пола |
9 | 1101-89-2МК-16 | Облицовка ящика нижняя |
10 | 1101-89-2МК-16а | Облицовка ящика верхняя |
11 | 1101-89-5МК-31 | Накладка джойстика отвала |
12 | 1101-89-5МК-1а | Накладка панели приборов правая задняя |
13 | 1101-89-2 МК-1 | Накладка панели приборов правая передняя |
14 | 1101-89-2МК-9 | Облицовка стойки правая |
15 | 1101-89-2МК-20 | Облицовка комбинации приборов |
16 | 1101-89-2МК-29 | Кожух вентиляционного блока |
17 | 1101-89-2МК-17 | Панель крыши передняя |
18 | 1101-89-2МК-7 | Антресоль правая |
19 | 1101-89-2МК-8 | Дверка антресоли правая |
20 | 1101-89-2МК-21а | Фиксатор замка антресоли |
21 | 1101-89-2МК-24 | Пружина |
22 | 1101-89-2МК-25 | Крючок вещевого ящика |
23 | 1101-89-2МК-18 | Панель крыши задняя |
24 | 1101-89-2МК-22 | Пластина чехла КПП |
25 | 1101-89-2МК-14 | Подлокотник |
26 | 1101-89-2МК-14а | Каркас подлокотников |
27 | 1101-89-2МК-6 | Облицовка задней стенки |
28 | 1101-89-2МК-8а | Дверка антресоли левая |
29 | 1101-89-2МК-7а | Антресоль левая |
30 | 1101-89-2МК-28 | Накладка радиатора №2 |
31 | 1101-89-2МК-26 | Термоэлектрическая сборка |
32 | 1101-89-2МК-27 | Накладка радиатора №1 |
33 | 1101-89-2МК-4 | Крышка холодильника |
34 | 1101-89-2МК-23 | Фиксатор замка холодильника |
35 | 1101-89-2МК-5 | Карман холодильника |
36 | 1101-89-2МК-5а | Карман холодильника |
37 | 1101-89-2МК-21 | Фиксатор замка |
38 | 1101-89-2МК-13 | Дверка блоков предохранителей |
39 | 1101-89-2МК-10 | Накладка панели приборов левая задняя |
40 | 1101-89-5МК-10а | Накладка панели приборов левая передняя |
Характеристики
Кабина Четра Т-11.02К
Вкладка 1 - Заголовок:
0901-111-44CП/-45СП/-46СП КАБИНА
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 2501-59-159-20СП(SP) | Кронштейн |
1 | 2501-59-159СБ | Кронштейн |
2 | 310170 | Шайба 10 ГОСТ 11371-78 |
3 | Шайба 10 ОТ | Шайба 10 ОТ |
4 | Болт М10-6gx30 | Болт М10-6gx30 |
5 | 0901-59-101-20СП(SP) | Тяга |
5 | 0901-59-101СБ | Тяга |
6 | Гайка М12x1.25 | Гайка М12x1.25 |
7 | 1101-59-102-20СП(SP) | Наконечник |
7 | 1101-59-102СБ | Наконечник |
8 | 2501-59-185 | Винт |
8 | 2501-59-185-20 | Винт |
9 | 2501-89-31 | Скоба |
9 | 2501-89-31-20 | Скоба |
10 | 2501-89-188 | Упор |
11 | 1101-59-10 | Планка |
11 | 1101-59-10-20 | Планка |
12 | Винт В.М5-6gx16 | Винт В.М5-6gx16 |
13 | Шайба 5 | Шайба 5 |
14 | 31 0080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 |
14 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 |
15 | 1101-59-3 | Стержень |
15 | 1101-59-3-20 | Стержень |
16 | 1101-59-4 | Уголок |
16 | 1101-59-4-20 | Уголок |
17 | 46-43-105-01 | Кольцо |
17 | 46-43-105-10 | Кольцо |
18 | 700-38-2517-01 | Пружина |
18 | 700-38-2517-20 | Пружина |
19 | 1101-59-101-20СП(SP) | Кронштейн |
19 | 1101-59-101СБ | Кронштейн |
Вкладка 2 - Заголовок:
0901-111-44CП/-45СП/-46СП КАБИНА
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | Шайба 8 | Шайба 8 |
2 | Шайба 8Т | Шайба 8Т |
3 | Болт М8-6gx30 | Болт М8-6gx30 |
4 | 2501-89-93 | Торсион |
5 | 2501-89-30 | Крышка |
5 | 2501-89-30-20 | Крышка |
6 | 2501-89-27 | Шайба |
7 | 2501-89-28-01 | Ось |
8 | 2501-89-156-20СП(SP) | Кронштейн |
8 | 2501-89-156СБ | Кронштейн |
9 | Болт М8-6gx20 | Болт М8-6gx20 |
10 | 2501-89-26-01 | Кронштейн |
10 | 2501-89-26-01-20 | Кронштейн |
11 | Болт М8-6gx16 | Болт М8-6gx16 |
12 | 2501-89-106-20СП(SP) | Кронштейн |
12 | 2501-89-106СБ | Кронштейн |
13 | 2501-89-106-01-20СБ | Кронштейн |
13 | 2501-89-106-01СБ | Кронштейн |
14 | 2501-89-26 | Кронштейн |
14 | 2501-89-26-20 | Кронштейн |
15 | Шайба 16 | Шайба 16 |
16 | 2501-89-206 | Втулка |
17 | 2501-89-28-02 | Ось |
18 | 31 5185-20 | Шайба |
18 | 315185 | Шайба |
19 | 2501-89-29 | Штанга |
19 | 2501-89-29-20 | Штанга |
20 | 2501-89-28 | Ось |
21 | 2501-89-92 | Ось |
22 | 2501-89-155-20СП(SP) | Кронштейн |
22 | 2501-89-155СБ | Кронштейн |
23 | 2501-89-34 | Пластина |
24 | 3501-24-166-20СП(SP) | Каркас |
24 | 3501-24-166СБ | Каркас |
25 | 2501-89-140-20СП(SP) | Каркас |
25 | 2501-89-140СБ | Каркас |
26 | 2501-89-32 | Пружина |
27 | 2501-89-33 | Накладка |
27 | 2501-89-33-20 | Накладка |
28 | 2501-89-64 | Панель |
29 | Винт В.М6-6gx16 | Винт В.М6-6gx16 |
30 | Шайба 6Т | Шайба 6Т |
31 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
31 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
32 | 2501-89-205 | Упор |
32 | 2501-89-205-20 | Упор |
33 | 2501-89-65 | Панель |
34 | 2501-89-66 | Панель |
35 | Винт В.М5-6gx16 | Винт В.М5-6gx16 |
36 | Шайба 5 | Шайба 5 |
37 | 31 0080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 |
37 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 |
38 | 2501-89-188 | Упор |
39 | 2501-89-31 | Скоба |
39 | 2501-89-31-20 | Скоба |
40 | 2501-89-186 | Упор |
Вкладка 3 - Заголовок:
0901-111-44CП/-45СП/-46СП КАБИНА
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 3501-24-199 | Планка |
1 | 3501-24-199-20 | Планка |
2 | Болт М16x1.5-6gx60 | Болт М16x1.5-6gx60 |
3 | Шайба 16 ОТ | Шайба 16 ОТ |
4 | Шайба 16 | Шайба 16 |
5 | Болт М6-6gx16 | Болт М6-6gx16 |
6 | Шайба 6Т | Шайба 6Т |
7 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
7 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
8 | 3501-24-200 | Планка |
8 | 3501-24-200-20 | Планка |
9 | 31 5390-20 | Шайба |
9 | 315390 | Шайба |
10 | 2501-59-242 | Втулка |
11 | 700-40-3141 | Кольцо |
12 | 2501-59-243 | Шайба |
13 | 2501-59-241 | Втулка |
14 | Болт М6-6gx20 | Болт М6-6gx20 |
15 | 700-40-6695 | Кольцо |
16 | 2501-89-188 | Упор |
17 | Винт В.М4-6gx12 | Винт В.М4-6gx12 |
18 | Шайба 5 | Шайба 5 |
19 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 |
19 | 310080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 |
20 | Гайка М5 | Гайка М5 |
21 | 2501-59-93 | Кронштейн |
21 | 2501-59-93-20 | Кронштейн |
22 | 2501-59-261 | Стержень |
22 | 2501-59-261-20 | Стержень |
23 | тип 0276 | Шторка автомобильная тип 0276 |
24 | 4596321017 | Винт 4x16 |
25 | Винт В.М5-6gx12 | Винт В.М5-6gx12 |
26 | Гайка М4 | Гайка М4 |
27 | 700-31-2209 | Шайба ГОСТ 11371-78 |
27 | 700-31-2209-20 | Шайба ГОСТ 11371-78 |
28 | 280544 | Болт М16х1.5-6gх45.109.40Х.019 ГОСТ 7796-70 |
29 | 28 0544-20 | Болт М16х1.5-6gх45.109.40Х.029 ГОСТ 7796-70 |
29 | 355440 | Винт |
Вкладка 4 - Заголовок:
0901-111-44CП/-45СП/-46СП КАБИНА
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 3501-24-199 | Планка |
1 | 3501-24-199-20 | Планка |
2 | Болт М16x1.5-6gx60 | Болт М16x1.5-6gx60 |
3 | Шайба 16 ОТ | Шайба 16 ОТ |
4 | Шайба 16 | Шайба 16 |
5 | Болт М6-6gx16 | Болт М6-6gx16 |
6 | Шайба 6Т | Шайба 6Т |
7 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
7 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
8 | 3501-24-200 | Планка |
8 | 3501-24-200-20 | Планка |
9 | 31 5390-20 | Шайба |
9 | 315390 | Шайба |
10 | 2501-59-242 | Втулка |
11 | 700-40-3141 | Кольцо |
12 | 2501-59-243 | Шайба |
13 | 2501-59-241 | Втулка |
14 | Болт М6-6gx20 | Болт М6-6gx20 |
15 | 700-40-6695 | Кольцо |
16 | 2501-89-188 | Упор |
17 | Винт В.М4-6gx12 | Винт В.М4-6gx12 |
18 | Шайба 5 | Шайба 5 |
19 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 |
19 | 310080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 |
20 | Гайка М5 | Гайка М5 |
21 | 2501-59-93 | Кронштейн |
21 | 2501-59-93-20 | Кронштейн |
22 | 2501-59-261 | Стержень |
22 | 2501-59-261-20 | Стержень |
23 | тип 0276 | Шторка автомобильная тип 0276 |
24 | 4596321017 | Винт 4x16 |
25 | Винт В.М5-6gx12 | Винт В.М5-6gx12 |
26 | Гайка М4 | Гайка М4 |
27 | 700-31-2209 | Шайба ГОСТ 11371-78 |
27 | 700-31-2209-20 | Шайба ГОСТ 11371-78 |
28 | 280544 | Болт М16х1.5-6gх45.109.40Х.019 ГОСТ 7796-70 |
29 | 28 0544-20 | Болт М16х1.5-6gх45.109.40Х.029 ГОСТ 7796-70 |
29 | 355440 | Винт |
Вкладка 5 - Заголовок:
0901-111-47CП/-48СП/-49СП КАБИНА
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-111-47-10СБ | Кабина | |
0901-111-47-20СБ | Кабина | |
0901-111-47СБ | Кабина | |
0901-111-48-10СБ | Кабина | |
0901-111-48-20СБ | Кабина | |
0901-111-48СБ | Кабина | |
0901-111-49-10СБ | Кабина | |
0901-111-49-20СБ | Кабина | |
0901-111-49СБ | Кабина | |
1 | 0901-24-1-06-20СБ | Пол |
1 | 0901-24-1-06СБ | Пол |
2 | 1102-10-18-24-10СБ | Электрооборудование пола кабины |
2 | 1102-10-18-24-20СБ | Электрооборудование пола кабины |
2 | 1102-10-18-24СБ | Электрооборудование пола кабины |
3 | 0901-47-2-20СБ | Установка зависимого отопителя кабины |
3 | 0901-47-2СБ | Установка зависимого отопителя кабины |
4 | Моторедуктор 525.3730 | Моторедуктор 525.3730 |
5 | 0901-13-50-05-20СБ | Привод управления |
5 | 0901-13-50-05СБ | Привод управления |
6 | 40.5205.800-04 | Пантографное устройство стеклоочистителя 40.5205.800-04 |
7 | 40.5205.800-09 | Пантографное устройство стеклоочистителя 40.5205.800-09 |
8 | 1101-89-5МК | Машинокомплект интерьера кабины «Четра» |
9 | 2501-59-1-01-20СП -20SP | Кабина |
9 | 2501-59-1-01СБ | Кабина |
10 | 1102-10-13-02-10СБ | Электрооборудование крыши кабины |
10 | 1102-10-13-02-20СБ | Электрооборудование крыши кабины |
10 | 1102-10-13-02СБ | Электрооборудование крыши кабины |
11 | 40.5205.800 | Пантографное устройство стеклоочистителя ТУ 37.003.1323-87 |
12 | 52.3730 | Моторедуктор 52.3730 |
13 | Винт 2-4.2x50 | Винт 2-4.2x50 |
14 | Гайка 292685-П2 | Гайка 292685-П2 |
15 | 0901-23-1-20СП(SP) | Установка сиденья |
15 | 0901-23-1СБ | Установка сиденья |
16 | Болт М10-6gx30 | Болт М10-6gx30 |
17 | Шайба 10 ОТ | Шайба 10 ОТ |
18 | Шайба 10 | Шайба 10 |
19 | 2501-59-175-20СП(SP) | Молоток |
19 | 2501-59-175СБ | Молоток |
20 | 2501-89-31 | Скоба |
20 | 2501-89-31-20 | Скоба |
21 | 2501-89-171 | Лист |
22 | 3302-8202200 | Поручень 3302-8202200 |
23 | Винт ВМ6-6gx16 | Винт ВМ6-6gx16 |
24 | 2501-89-10-64-20СБ | Установка табличек |
24 | 2501-89-10-64СБ | Установка табличек |
24 | 2501-89-10-65-20СБ | Установка табличек |
24 | 2501-89-10-65СБ | Установка табличек |
24 | 2501-89-10-66-20СБ | Установка табличек |
24 | 2501-89-10-66СБ | Установка табличек |
25 | 4596321017 | Винт 4x16 |
26 | Винт 2-4.2x25 | Винт 2-4.2x25 |
27 | 2110-1703088 | Ручка 2110-1703088 |
28 | 200017141 | Чехол гофрированный 200017141 |
29 | Винт ВМ6-6gx16 | Винт ВМ6-6gx16 |
30 | 2501-59-176СБ | Решетка |
31 | 280320 | Болт М12х1.25-6gх20.58.019 ГОСТ 7796-70 |
32 | Шайба 12 ОТ | Шайба 12 ОТ |
33 | Шайба 12 | Шайба 12 |
34 | 2501-89-123СБ | Клипса |
35 | 355440 | Винт |
Вкладка 6 - Заголовок:
0901-111-47CП/-48СП/-49СП КАБИНА
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-111-47-10СБ | Кабина | |
0901-111-47-20СБ | Кабина | |
0901-111-47СБ | Кабина | |
0901-111-48-10СБ | Кабина | |
0901-111-48-20СБ | Кабина | |
0901-111-48СБ | Кабина | |
0901-111-49-10СБ | Кабина | |
0901-111-49-20СБ | Кабина | |
0901-111-49СБ | Кабина | |
1 | 0901-24-1-06-20СБ | Пол |
1 | 0901-24-1-06СБ | Пол |
2 | 1102-10-18-24-10СБ | Электрооборудование пола кабины |
2 | 1102-10-18-24-20СБ | Электрооборудование пола кабины |
2 | 1102-10-18-24СБ | Электрооборудование пола кабины |
3 | 0901-47-2-20СБ | Установка зависимого отопителя кабины |
3 | 0901-47-2СБ | Установка зависимого отопителя кабины |
4 | Моторедуктор 525.3730 | Моторедуктор 525.3730 |
5 | 0901-13-50-05-20СБ | Привод управления |
5 | 0901-13-50-05СБ | Привод управления |
6 | 40.5205.800-04 | Пантографное устройство стеклоочистителя 40.5205.800-04 |
7 | 40.5205.800-09 | Пантографное устройство стеклоочистителя 40.5205.800-09 |
8 | 1101-89-5МК | Машинокомплект интерьера кабины «Четра» |
9 | 2501-59-1-01-20СП -20SP | Кабина |
9 | 2501-59-1-01СБ | Кабина |
10 | 1102-10-13-02-10СБ | Электрооборудование крыши кабины |
10 | 1102-10-13-02-20СБ | Электрооборудование крыши кабины |
10 | 1102-10-13-02СБ | Электрооборудование крыши кабины |
11 | 40.5205.800 | Пантографное устройство стеклоочистителя ТУ 37.003.1323-87 |
12 | 52.3730 | Моторедуктор 52.3730 |
13 | Винт 2-4.2x50 | Винт 2-4.2x50 |
14 | Гайка 292685-П2 | Гайка 292685-П2 |
15 | 0901-23-1-20СП(SP) | Установка сиденья |
15 | 0901-23-1СБ | Установка сиденья |
16 | Болт М10-6gx30 | Болт М10-6gx30 |
17 | Шайба 10 ОТ | Шайба 10 ОТ |
18 | Шайба 10 | Шайба 10 |
19 | 2501-59-175-20СП(SP) | Молоток |
19 | 2501-59-175СБ | Молоток |
20 | 2501-89-31 | Скоба |
20 | 2501-89-31-20 | Скоба |
21 | 2501-89-171 | Лист |
22 | 3302-8202200 | Поручень 3302-8202200 |
23 | Винт ВМ6-6gx16 | Винт ВМ6-6gx16 |
24 | 2501-89-10-64-20СБ | Установка табличек |
24 | 2501-89-10-64СБ | Установка табличек |
24 | 2501-89-10-65-20СБ | Установка табличек |
24 | 2501-89-10-65СБ | Установка табличек |
24 | 2501-89-10-66-20СБ | Установка табличек |
24 | 2501-89-10-66СБ | Установка табличек |
25 | 4596321017 | Винт 4x16 |
26 | Винт 2-4.2x25 | Винт 2-4.2x25 |
27 | 2110-1703088 | Ручка 2110-1703088 |
28 | 200017141 | Чехол гофрированный 200017141 |
29 | Винт ВМ6-6gx16 | Винт ВМ6-6gx16 |
30 | 2501-59-176СБ | Решетка |
31 | 280320 | Болт М12х1.25-6gх20.58.019 ГОСТ 7796-70 |
32 | Шайба 12 ОТ | Шайба 12 ОТ |
33 | Шайба 12 | Шайба 12 |
34 | 2501-89-123СБ | Клипса |
35 | 355440 | Винт |
Вкладка 7 - Заголовок:
0901-111-47CП/-48СП/-49СП КАБИНА
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 2501-59-159-20СП(SP) | Кронштейн |
1 | 2501-59-159СБ | Кронштейн |
2 | 310170 | Шайба 10 ГОСТ 11371-78 |
3 | Шайба 10 ОТ | Шайба 10 ОТ |
4 | Болт М10-6gx30 | Болт М10-6gx30 |
5 | 0901-59-101-20СП(SP) | Тяга |
5 | 0901-59-101СБ | Тяга |
6 | Гайка М12x1.25 | Гайка М12x1.25 |
7 | 1101-59-102-20СП(SP) | Наконечник |
7 | 1101-59-102СБ | Наконечник |
8 | 2501-59-185 | Винт |
8 | 2501-59-185-20 | Винт |
9 | 2501-89-31 | Скоба |
9 | 2501-89-31-20 | Скоба |
10 | 2501-89-188 | Упор |
11 | 1101-59-10 | Планка |
11 | 1101-59-10-20 | Планка |
12 | Винт В.М5-6gx16 | Винт В.М5-6gx16 |
13 | Шайба 5 | Шайба 5 |
14 | 31 0080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 |
14 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 |
15 | 1101-59-3 | Стержень |
15 | 1101-59-3-20 | Стержень |
16 | 1101-59-4 | Уголок |
16 | 1101-59-4-20 | Уголок |
17 | 46-43-105-01 | Кольцо |
17 | 46-43-105-10 | Кольцо |
18 | 700-38-2517-01 | Пружина |
18 | 700-38-2517-20 | Пружина |
19 | 1101-59-101-20СП(SP) | Кронштейн |
19 | 1101-59-101СБ | Кронштейн |
Вкладка 8 - Заголовок:
0901-111-47CП/-48СП/-49СП КАБИНА
Вкладка 8 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | Шайба 8 | Шайба 8 |
2 | Шайба 8Т | Шайба 8Т |
3 | Болт М8-6gx30 | Болт М8-6gx30 |
4 | 2501-89-93 | Торсион |
5 | 2501-89-30 | Крышка |
5 | 2501-89-30-20 | Крышка |
6 | 2501-89-27 | Шайба |
7 | 2501-89-28-01 | Ось |
8 | 2501-89-156-20СП(SP) | Кронштейн |
8 | 2501-89-156СБ | Кронштейн |
9 | Болт М8-6gx20 | Болт М8-6gx20 |
10 | 2501-89-26-01 | Кронштейн |
10 | 2501-89-26-01-20 | Кронштейн |
11 | Болт М8-6gx16 | Болт М8-6gx16 |
12 | 2501-89-106-20СП(SP) | Кронштейн |
12 | 2501-89-106СБ | Кронштейн |
13 | 2501-89-106-01-20СБ | Кронштейн |
13 | 2501-89-106-01СБ | Кронштейн |
14 | 2501-89-26 | Кронштейн |
14 | 2501-89-26-20 | Кронштейн |
15 | Шайба 16 | Шайба 16 |
16 | 2501-89-206 | Втулка |
17 | 2501-89-28-02 | Ось |
18 | 31 5185-20 | Шайба |
18 | 315185 | Шайба |
19 | 2501-89-29 | Штанга |
19 | 2501-89-29-20 | Штанга |
20 | 2501-89-28 | Ось |
21 | 2501-89-92 | Ось |
22 | 2501-89-155-20СП(SP) | Кронштейн |
22 | 2501-89-155СБ | Кронштейн |
23 | 2501-89-34 | Пластина |
24 | 3501-24-166-20СП(SP) | Каркас |
24 | 3501-24-166СБ | Каркас |
25 | 2501-89-140-20СП(SP) | Каркас |
25 | 2501-89-140СБ | Каркас |
26 | 2501-89-32 | Пружина |
27 | 2501-89-33 | Накладка |
27 | 2501-89-33-20 | Накладка |
28 | 2501-89-64 | Панель |
29 | Винт В.М6-6gx16 | Винт В.М6-6gx16 |
30 | Шайба 6Т | Шайба 6Т |
31 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
31 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
32 | 2501-89-205 | Упор |
32 | 2501-89-205-20 | Упор |
33 | 2501-89-65 | Панель |
34 | 2501-89-66 | Панель |
35 | Винт В.М5-6gx16 | Винт В.М5-6gx16 |
36 | Шайба 5 | Шайба 5 |
37 | 31 0080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 |
37 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 |
38 | 2501-89-188 | Упор |
39 | 2501-89-31 | Скоба |
39 | 2501-89-31-20 | Скоба |
40 | 2501-89-186 | Упор |
Вкладка 9 - Заголовок:
0901-23-1СП УСТАНОВКА СИДЕНЬЯ
Вкладка 9 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-23-1СБ | Установка сиденья | |
1 | Р405СВ/М80Н | Сиденье водителя Р405СВ/М80Н |
2 | 0901-23-101-20СП(SP) | Каркас переходной |
2 | 0901-23-101СБ | Каркас переходной |
3 | Болт М8-6gx25 | Болт М8-6gx25 |
4 | Гайка М8 | Гайка М8 |
5 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
5 | 310150 | Шайба 8 ГОСТ 11371-78 |
Вкладка 10 - Заголовок:
0901-24-1-06СП ПОЛ
Вкладка 10 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-24-1-06СБ | Пол | |
1 | 3501-24-128 | Уплотнение |
1 | 3501-24-128-20 | Уплотнение |
2 | VL036 18 706 60NR11 Art 49039038 | Гидравлическая опора (задняя) VL036 18 706 60NR11 Art 49039038 |
3 | 3501-24-245 | Кронштейн |
3 | 3501-24-245-20 | Кронштейн |
4 | Шайба 6Т | Шайба 6Т |
5 | Болт М6-6gx16 | Болт М6-6gx16 |
6 | Шайба 8Т | Шайба 8Т |
7 | Винт ВМ8-6gx18 | Винт ВМ8-6gx18 |
8 | 3501-24-325 | Кожух |
8 | 3501-24-325-20 | Кожух |
9 | 400415 | Уплотнитель |
10 | Шайба 10 | Шайба 10 |
11 | Шайба 10 ОТ | Шайба 10 ОТ |
12 | Болт М10-6gx20 | Болт М10-6gx20 |
13 | 0901-24-107-20СП(SP) | Балка |
13 | 0901-24-107СБ | Балка |
14 | Болт М10-6gx30 | Болт М10-6gx30 |
15 | 3501-24-35-07 | Коврик |
16 | 3501-24-35-06 | Коврик |
17 | 3501-24-35-05 | Коврик |
17 | 3501-24-35-05-20 | Коврик |
18 | 3501-24-35-04 | Коврик |
19 | 4001-24-110-20СБ | Опора |
19 | 4001-24-110СБ | Опора |
20 | 3501-24-143 | Уплотнение |
20 | 3501-24-143-20 | Уплотнение |
21 | ТТ2501-13-155 -01-20СБ | Т я г а |
21 | ТТ2501-13-155 -01СБ | Тяга |
22 | VL036 18 706 55NR11 Art 49039037 | Гидравлическая опора |
23 | 3501-24-130 | Уплотнение |
23 | 3501-24-130-20 | Уплотнение |
24 | Болт М8-6gx30 | Болт М8-6gx30 |
25 | Шайба 8 | Шайба 8 |
26 | 3501-24-203 | Ручка |
26 | 3501-24-203-20 | Ручка |
27 | Гайка М8 | Гайка М8 |
28 | Шайба 8 | Шайба 8 |
29 | 404-13-269 | Ось |
29 | 404-13-269-20 | Ось |
30 | Шплинт 3.2x14 | Шплинт 3.2x14 |
31 | 3501-24-52-04 | Коврик |
31 | 3501-24-52-04-20 | Коврик |
32 | 3501-24-52-05 | Коврик |
32 | 3501-24-52-05-20 | Коврик |
33 | 3501-24-59-04 | Коврик |
34 | 3501-24-59-05 | Коврик |
35 | 3501-24-127 | Уплотнение |
35 | 3501-24-127-20 | Уплотнение |
36 | 0901-24-101-20СБ | Каркас |
36 | 0901-24-101СБ | Каркас |
37 | 3501-24-164-02-20СП -20SP | Крышка |
37 | 3501-24-164-02СБ | Крышка |
38 | 3501-24-36 | Коврик |
38 | 3501-24-36-20 | Коврик |
39 | 3501-24-36-01 | Коврик |
39 | 3501-24-36-01-20 | Коврик |
40 | 3501-24-134 | Коврик |
41 | 3501-24-134-01 | Коврик |
42 | 3501-24-139 | Уплотнение |
42 | 3501-24-139-20 | Уплотнение |
43 | 3501-24-360 | Коврик |
43 | 3501-24-360-01-20 | Коврик |
44 | 3501-24-165-01-20СП -20SP | Балка |
44 | 3501-24-165-01СБ | Балка |
45 | 28 0150-20 | Болт М8-6gх55 |
45 | 280150 | Болт М8-6gх55 |
46 | 0901-24-115-20СП(SP) | Крышка |
46 | 0901-24-115СБ | Крышка |
47 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 |
47 | 280250 | Болт М10-6gх40 ГОСТ 7796-70 |
48 | 0901-24-125-20СП(SP) | Проставка |
48 | 0901-24-125СБ | Проставка |
49 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
49 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
50 | 0901-24-111-20СП(SP) | Крышка |
50 | 0901-24-111СБ | Крышка |
51 | Болт М8-6gx70 | Болт М8-6gx70 |
52 | Болт М8-6gx20 | Болт М8-6gx20 |
53 | 3501-24-124 | Кожух |
53 | 3501-24-124-20 | Кожух |
54 | 3501-24-129 | Уплотнение |
54 | 3501-24-129-20 | Уплотнение |
55 | 3501-24-41 | Коврик |
55 | 3501-24-41-20 | Коврик |
56 | 3501-24-41-01 | Коврик |
56 | 3501-24-41-01-20 | Коврик |
57 | 3501-24-137 | Коврик |
57 | 3501-24-137-20 | Коврик |
58 | 3501-24-138 | Коврик |
Вкладка 11 - Заголовок:
0901-24-1-06СП ПОЛ
Вкладка 11 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-24-1-06-20СБ | Пол | |
0901-24-1-06СБ | Пол | |
1 | 3501-24-126 | Уплотнение |
1 | 3501-24-126-20 | Уплотнение |
2 | Болт М8-6gx20 | Болт М8-6gx20 |
3 | Шайба 8Т | Шайба 8Т |
4 | Шайба 8 | Шайба 8 |
5 | 3501-24-140-01-20СП(SP) | Крышка |
5 | 3501-24-140-01СБ | Крышка |
6 | 3501-24-195 | Коврик |
6 | 3501-24-195-20 | Коврик |
7 | 3501-24-35-03 | Коврик |
8 | 3501-24-35 | Коврик |
9 | 3501-24-35-01 | Коврик |
9 | 3501-24-35-01-20 | Коврик |
10 | 3501-24-35-02 | Коврик |
11 | 47 0230-20 | Ось 6-10Б12х45 |
11 | 470230 | Ось 6-10Б12х45 |
12 | Шайба 10 | Шайба 10 |
13 | Шплинт 3.2x14 | Шплинт 3.2x14 |
14 | Гайка М8 | Гайка М8 |
15 | Шайба 8 | Шайба 8 |
16 | Шайба 16 ОТ | Шайба 16 ОТ |
17 | 28 0558-20 | Болт М16-6gх60 |
17 | 280558 | Болт М16-6gх60 |
18 | 2501-24-150-01 | Пластина |
18 | 2501-24-150-01-20 | Пластина |
19 | 28 0342-20 | Болт М12х1.25-6gх30.109.40Х.029 ГОСТ 7796-70 |
19 | 280342 | Болт М12х1.25-6gх30.109.40Х.019 ГОСТ 7796-70 |
20 | Шайба 12 ОТ | Шайба 12 ОТ |
21 | Шайба 12 | Шайба 12 |
22 | 28 0551-20 | Болт M16-6gx50 |
22 | 280551 | Болт M16-6gx50 |
23 | 0901-24-125-20СП(SP) | Проставка |
23 | 0901-24-125СБ | Проставка |
24 | Болт М16-6gx45 | Болт М16-6gx45 |
25 | 400415 | Уплотнитель |
26 | 3501-24-54 | Коврик |
26 | 3501-24-54-20 | Коврик |
27 | 3501-24-55 | Коврик |
27 | 3501-24-55-20 | Коврик |
28 | 3501-24-55-01 | Коврик |
28 | 3501-24-55-01-20 | Коврик |
29 | 3501-24-84 | Коврик |
30 | 3501-24-143 | Уплотнение |
30 | 3501-24-143-20 | Уплотнение |
31 | 400487 | Утеплитель |
32 | 0901-24-110-20СП(SP) | Короб |
32 | 0901-24-110СБ | Короб |
33 | 28 0573-20 | Болт M16-6gx120 |
33 | 280573 | Болт M16-6gx120 |
34 | Шайба 16 | Шайба 16 |
35 | 0901-24-81 | Прокладка |
36 | 300268 | Гайка М16х1.51Hх6H |
36 | 300268-20 | Гайка М16 |
37 | 312001-53-8-20 | Крышка |
Вкладка 12 - Заголовок:
0901-61-1-01СП УСТАНОВКА ЗАЩИТЫ КАБИНЫ
Вкладка 12 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-61-1-01-20СБ | Установка защиты кабины | |
0901-61-1-01СБ | Установка защиты кабины | |
1 | 0901-61-101-20СП(SP) | Опора |
1 | 0901-61-101СБ | Опора |
2 | 0901-61-102-20СП(SP) | Рама |
2 | 0901-61-102СБ | Рама |
3 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
4 | Шайба 12 ОТ | Шайба 12 ОТ |
5 | 319210 | Шайба 12x2 |
5 | 319210-20 | Шайба 12x2 |
6 | 401-61-44 | Поручень |
6 | 401-61-44-20 | Поручень |
7 | 28 0733-20 | Болт M20-6gx70 |
7 | 280733 | Болт M20-6gx70 |
8 | Шайба 20 ОТ | Шайба 20 ОТ |
9 | 31 0310-20 | Шайба 20х4 ГОСТ 11371-78 |
9 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 |
10 | 0901-61-101-01-20СБ | Опора |
10 | 0901-61-101-01СБ | Опора |
11 | 28 0840-20 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 |
11 | 280840 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 |
12 | Шайба 24 Т | Шайба 24 Т |
13 | 31 0350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 |
13 | 310350 | Шайба 24 ГОСТ 11371-78 |
14 | 420305 | Табличка |
14 | 420305-20 | Табличка |
15 | Заклепка 3120-32-06 | Заклепка 3120-32-06 |
Вкладка 13 - Заголовок:
1102-55-3-03СП ОБЛИЦОВКА
Вкладка 13 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 1102-55-30-20СБ | Уголок |
1 | 1102-55-30СБ | Уголок |
2 | 31 5211-20 | Шайба |
2 | 315211 | Шайба |
3 | Болт М12x1.25-6gx35 | Болт М12x1.25-6gx35 |
3 | Болт М12x1.25-6gx35 | Болт М12x1.25-6gx35 |
4 | Гайка М12x1.25 | Гайка М12x1.25 |
5 | 28 0342-20 | Болт М12х1.25-6gх30.109.40Х.029 ГОСТ 7796-70 |
5 | 280342 | Болт М12х1.25-6gх30.109.40Х.019 ГОСТ 7796-70 |
6 | Шайба 12 ОТ | Шайба 12 ОТ |
7 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 |
7 | 310230 | Шайба 12.01.10.019 ГОСТ 6958-78 |
8 | 2501-55-169СБ | Ручка |
9 | 2501-55-215 | Стержень |
10 | Шплинт 4x25 | Шплинт 4x25 |
11 | 700-38-2563 | Пружина |
11 | 700-38-2563-20 | Пружина |
12 | 2001-55-247-01 | Втулка |
13 | 1102-55-119 | Стержень |
14 | 1102-55-120 | Прокладка |
14 | 1102-55-120-20 | Прокладка |
15 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 |
15 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 |
16 | Шайба 8Т | Шайба 8Т |
17 | Болт М8-6gx20 | Болт М8-6gx20 |
18 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
18 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
19 | Шайба 6Т | Шайба 6Т |
20 | Гайка М6 | Гайка М6 |
21 | 016-6-203-IP65 | Замок «MESAN» серии 016-6-203-IP65 |
22 | 1102-55-34-20СБ | Упор |
22 | 1102-55-34СБ | Упор |
23 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
24 | 0902-55-44 | Уголок |
24 | 0902-55-44-20 | Уголок |
25 | 280361 | Болт М12х1.25-6gх45.109.40Х019 ГОСТ 7796-70 |
25 | 280361-20 | Болт М12х 1.25-6gх45.109.40Х029 ГОСТ 7796-70 |
26 | 319210 | Шайба 12x2 |
26 | 319210-20 | Шайба 12x2 |
27 | 310320 | Шайба 20.04.20.019 ГОСТ 6958-78 |
27 | 310320-20 | Шайба 20.04.20.0221 ГОСТ 6958-78 |
28 | Болт М6-6gx20 | Болт М6-6gx20 |
29 | 310120 | Шайба 6.01.08кп.019 ГОСТ 6958-78 |
29 | 310120-20 | Шайба 6.01.08кп.0221 ГОСТ 6958-78 |
Вкладка 14 - Заголовок:
1102-55-3-03СП ОБЛИЦОВКА
Вкладка 14 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 |
1 | 310230 | Шайба 12.01.10.019 ГОСТ 6958-78 |
2 | Шайба 12 ОТ | Шайба 12 ОТ |
3 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
4 | 0902-55-11-20СП(SP) | Крышка |
4 | 0902-55-11СБ | Крышка |
5 | 1102-55-31-03-20СБ | Капот |
5 | 1102-55-31-03СБ | Капот |
6 | 28 0725-20 | Болт М20х1.5-6gх50.109.40Х.029 ГОСТ 7796-70 |
6 | 280725 | Болт М20х1.5-6gх50 ГОСТ 7796-70 |
7 | Шайба 20 ОТ | Шайба 20 ОТ |
8 | 31 0310-20 | Шайба 20х4 ГОСТ 11371-78 |
8 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 |
9 | 0902-55-13-01-20СБ | Кронштейн |
9 | 0902-55-13-01СБ | Кронштейн |
10 | 0902-55-44 | Уголок |
10 | 0902-55-44-20 | Уголок |
11 | 319210 | Шайба 12x2 |
11 | 319210-20 | Шайба 12x2 |
12 | 2001-53-54 | Кронштейн |
13 | Болт М6-6gx16 | Болт М6-6gx16 |
14 | Гайка М6 | Гайка М6 |
15 | Шайба 6Т | Шайба 6Т |
16 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
16 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
17 | 28 0819-20 | Болт 24x2-6gx55 |
17 | 280819 | Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70 |
18 | 31 0350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 |
18 | 310350 | Шайба 24 ГОСТ 11371-78 |
19 | 0902-55-25-20СП(SP) | Крышка |
19 | 0902-55-25СБ | Крышка |
20 | Болт М8-6gx20 | Болт М8-6gx20 |
21 | Шайба 8Т | Шайба 8Т |
22 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 |
22 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 |
23 | 28 0840-20 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 |
23 | 280840 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 |
24 | 0902-55-101 | Крышка |
24 | 0902-55-101-20 | Крышка |
25 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
25 | 310150 | Шайба 8 ГОСТ 11371-78 |
26 | 0902-55-22-20СП(SP) | Контейнер |
26 | 0902-55-22СБ | Контейнер |
28 | 31 511-20 | Шайба |
28 | 315211 | Шайба |
29 | Болт М12x1.25-6gx65 | Болт М12x1.25-6gx65 |
30 | 0902-55-23-20СП(SP) | Контейнер |
30 | 0902-55-23СБ | Контейнер |
31 | 0902-55-107 | Крышка |
31 | 0902-55-107-20 | Крышка |
32 | 0902-55-16-01-20СБ | Крыло |
32 | 0902-55-16-01СБ | Крыло |
33 | 0902-55-16-20СП(SP) | Крыло |
33 | 0902-55-16СБ | Крыло |
34 | 0902-55-27-20СП(SP) | Ступенька |
34 | 0902-55-27СБ | Ступенька |
35 | 28 0342-20 | Болт М12х1.25-6gх30.109.40Х.029 ГОСТ 7796-70 |
35 | 280342 | Болт М12х1.25-6gх30.109.40Х.019 ГОСТ 7796-70 |
36 | Болт М12x1.25-6gx20 | Болт М12x1.25-6gx20 |
37 | 0902-55-25-01-20СБ | Крышка |
37 | 0902-55-25-01СБ | Крышка |
38 | 2501-55-170СБ | Ручка |
39 | 2501-55-215 | Стержень |
40 | 46-43-105-01 | Кольцо |
40 | 46-43-105-01-10 | Кольцо |
41 | 700-38-2563 | Пружина |
41 | 700-38-2563-20 | Пружина |
42 | Шплинт 4x25 | Шплинт 4x25 |
43 | 1102-56-2-03СБ | Изоляция теплошумовая |
44 | 0902-55-23-01-20СБ | Контейнер |
44 | 0902-55-23-01СБ | Контейнер |
Вкладка 15 - Заголовок:
1102-55-3-03СП ОБЛИЦОВКА
Вкладка 15 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 |
1 | 310230 | Шайба 12.01.10.019 ГОСТ 6958-78 |
2 | Шайба 12 ОТ | Шайба 12 ОТ |
3 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
4 | 0902-55-11-20СП(SP) | Крышка |
4 | 0902-55-11СБ | Крышка |
5 | 1102-55-31-03-20СБ | Капот |
5 | 1102-55-31-03СБ | Капот |
6 | 28 0725-20 | Болт М20х1.5-6gх50.109.40Х.029 ГОСТ 7796-70 |
6 | 280725 | Болт М20х1.5-6gх50 ГОСТ 7796-70 |
7 | Шайба 20 ОТ | Шайба 20 ОТ |
8 | 31 0310-20 | Шайба 20х4 ГОСТ 11371-78 |
8 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 |
9 | 0902-55-13-01-20СБ | Кронштейн |
9 | 0902-55-13-01СБ | Кронштейн |
10 | 0902-55-44 | Уголок |
10 | 0902-55-44-20 | Уголок |
11 | 319210 | Шайба 12x2 |
11 | 319210-20 | Шайба 12x2 |
12 | 2001-53-54 | Кронштейн |
13 | Болт М6-6gx16 | Болт М6-6gx16 |
14 | Гайка М6 | Гайка М6 |
15 | Шайба 6Т | Шайба 6Т |
16 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
16 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
17 | 28 0819-20 | Болт 24x2-6gx55 |
17 | 280819 | Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70 |
18 | 31 0350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 |
18 | 310350 | Шайба 24 ГОСТ 11371-78 |
19 | 0902-55-25-20СП(SP) | Крышка |
19 | 0902-55-25СБ | Крышка |
20 | Болт М8-6gx20 | Болт М8-6gx20 |
21 | Шайба 8Т | Шайба 8Т |
22 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 |
22 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 |
23 | 28 0840-20 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 |
23 | 280840 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 |
24 | 0902-55-101 | Крышка |
24 | 0902-55-101-20 | Крышка |
25 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
25 | 310150 | Шайба 8 ГОСТ 11371-78 |
26 | 0902-55-22-20СП(SP) | Контейнер |
26 | 0902-55-22СБ | Контейнер |
28 | 31 511-20 | Шайба |
28 | 315211 | Шайба |
29 | Болт М12x1.25-6gx65 | Болт М12x1.25-6gx65 |
30 | 0902-55-23-20СП(SP) | Контейнер |
30 | 0902-55-23СБ | Контейнер |
31 | 0902-55-107 | Крышка |
31 | 0902-55-107-20 | Крышка |
32 | 0902-55-16-01-20СБ | Крыло |
32 | 0902-55-16-01СБ | Крыло |
33 | 0902-55-16-20СП(SP) | Крыло |
33 | 0902-55-16СБ | Крыло |
34 | 0902-55-27-20СП(SP) | Ступенька |
34 | 0902-55-27СБ | Ступенька |
35 | 28 0342-20 | Болт М12х1.25-6gх30.109.40Х.029 ГОСТ 7796-70 |
35 | 280342 | Болт М12х1.25-6gх30.109.40Х.019 ГОСТ 7796-70 |
36 | Болт М12x1.25-6gx20 | Болт М12x1.25-6gx20 |
37 | 0902-55-25-01-20СБ | Крышка |
37 | 0902-55-25-01СБ | Крышка |
38 | 2501-55-170СБ | Ручка |
39 | 2501-55-215 | Стержень |
40 | 46-43-105-01 | Кольцо |
40 | 46-43-105-01-10 | Кольцо |
41 | 700-38-2563 | Пружина |
41 | 700-38-2563-20 | Пружина |
42 | Шплинт 4x25 | Шплинт 4x25 |
43 | 1102-56-2-03СБ | Изоляция теплошумовая |
44 | 0902-55-23-01-20СБ | Контейнер |
44 | 0902-55-23-01СБ | Контейнер |
Вкладка 16 - Заголовок:
2501-59-1СП/-1-01СП КАБИНА
Вкладка 16 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
2501-59-1-01-20СП(SP) | Кабина | |
2501-59-1-01СБ | Кабина | |
2501-59-1-20СП(SP) | Кабина | |
2501-59-1СБ | Кабина | |
1 | 319210 | Шайба 12x2 |
1 | 319210-20 | Шайба 12x2 |
2 | Шайба 12 ОТ | Шайба 12 ОТ |
3 | 280320 | Болт М12х1.25-6gх20.58.019 ГОСТ 7796-70 |
3 | 280320-20 | Болт М12х1.25-6gх20.58.029 ГОСТ 7796-70 |
4 | 401-59-168СБ | Поручень |
5 | 2501-59-147-04 | Лист |
6 | 2501-59-147-05 | Лист |
7 | 2501-59-149 | Панель |
8 | Болт М8-6gx20 | Болт М8-6gx20 |
9 | Шайба 8Т | Шайба 8Т |
10 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 |
10 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 |
11 | 2501-59-186 | Пластина |
12 | 2501-59-160-20СП(SP) | Фиксатор |
12 | 2501-59-160СБ | Фиксатор |
13 | 2501-59-157-01-20СП -20SP | Балка |
13 | 2501-59-157-01СБ | Балка |
14 | Болт М10-6gx30 | Болт М10-6gx30 |
15 | Шайба 10 ОТ | Шайба 10 ОТ |
16 | 31 0170-20 | Шайба 10.01.10.0221 ГОСТ 11 371-78 |
16 | 310170 | Шайба 10 ГОСТ 11371-78 |
17 | 2501-59-280 | Кронштейн |
17 | 2501-59-280-20 | Кронштейн |
18 | Болт М8-6gx16 | Болт М8-6gx16 |
19 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
19 | 310150 | Шайба 8 ГОСТ 11371-78 |
20 | 7879-4204-01 | Пробка |
21 | 2501-59-157-20СП(SP) | Балка |
21 | 2501-59-157СБ | Балка |
22 | 2501-59-160-01-20СП -20SP | Фиксатор |
22 | 2501-59-160-01СБ | Фиксатор |
23 | Гайка М6 | Гайка М6 |
24 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
24 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
25 | Винт ВМ6-6gx22 | Винт ВМ6-6gx22 |
26 | 2501-59-234 | Окантовка |
27 | 46-59-419-06 | Кант №23 |
28 | Рамка окна двери водителя | Рамка окна двери водителя 3205-6403010СБ |
29 | 2501-59-277 | Стопор |
29 | 2501-59-277-20 | Стопор |
30 | 2501-59-276 | Прокладка |
30 | 2501-59-276-20 | Прокладка |
31 | 2501-59-275 | Прокладка |
31 | 2501-59-275-20 | Прокладка |
32 | 2501-59-274 | Прокладка |
32 | 2501-59-274-20 | Прокладка |
33 | Винт ВМ5-6gx22 | Винт ВМ5-6gx22 |
34 | Шайба 6Т | Шайба 6Т |
35 | Винт ВМ6-6gx16 | Винт ВМ6-6gx16 |
36 | 3221-5403600 | Замок форточки в сборе 3221-5403600 |
37 | 2501-59-278 | Крючок |
37 | 2501-59-278-20 | Крючок |
38 | Винт ВМ4-6gx16 | Винт ВМ4-6gx16 |
39 | Шайба 4 | Шайба 4 |
Вкладка 17 - Заголовок:
2501-59-1СП/-1-01СП КАБИНА
Вкладка 17 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 2501-59-101-01-20СП -20SP | Каркас |
1 | 2501-59-101-01СБ | Каркас |
1 | 2501-59-101-20СП(SP) | Каркас |
1 | 2501-59-101СБ | Каркас |
2 | 401-59-422 | Планка |
2 | 401-59-422-20 | Планка |
3 | 2501-59-105 | Стержень |
3 | 2501-59-105-20 | Стержень |
4 | 46-59-245-20СП(SP) | Створка |
4 | 46-59-245СБ | Створка |
5 | 28 0535-20 | Болт М16х1.25-6gх38.109.40Х.029 ГОСТ 7796-70 |
5 | 280535 | Болт М16х1.25-6gх38.109.40Х.019 ГОСТ 7796-70 |
6 | Шайба 16 ОТ | Шайба 16 ОТ |
7 | 31 0270-20 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 |
7 | 310270 | Шайба 16 ГОСТ 11371-78 |
8 | 2501-59-109-20СП(SP) | Дверь |
8 | 2501-59-109СБ | Дверь |
9 | 46-59-419-06 | Кант №23 |
10 | 2501-59-73-01 | Окантовка |
11 | 2501-59-118СБ | Стеклопакет СПКТ ТУ21-0287200-005-91 |
12 | 2501-59-134-20СП(SP) | Ручка |
12 | 2501-59-134СБ | Ручка |
13 | 2501-59-145 | Панель |
14 | 2501-59-73 | Окантовка |
15 | 46-59-419 | Кант №23 |
16 | 2501-59-117СБ | Стеклопакет СПКТ ТУ21-0287200-005-91 |
17 | 2501-59-110-20СП(SP) | Дверь |
17 | 2501-59-110СБ | Дверь |
18 | 400460 | Уплотнитель двери |
19 | А1.2501-59-25 | Замок правый А1.2501-59-25 |
20 | 2501-59-145-01 | Панель |
21 | Винт А1.2501-59-102 | Винт А1.2501-59-102 |
22 | 2501-59-135-20СП(SP) | Ручка |
22 | 2501-59-135СБ | Ручка |
23 | А1.2501-59-26 | Замок левый А1.2501-59-26 |
24 | 2107-6107018 | Уплотнитель 2107-6107018 |
25 | 2501-59-258-01 | Панель |
26 | 2501-59-257-01 | Панель |
27 | 2501-59-120СБ | Стеклопакет СПКТ ТУ21-0287200-005-91 |
28 | 2501-59-73-03 | Окантовка |
29 | 46-59-419-03 | Кант №23 |
30 | А1.2501-59-103 | Планка А1.2501-59-103 |
31 | Болт М8-6gx30 | Болт М8-6gx30 |
32 | Шайба 8Т | Шайба 8Т |
33 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
33 | 310150 | Шайба 8 ГОСТ 11371-78 |
34 | МЦ8-9.00.02 | Накладка МЦ8-9.00.02 |
35 | Винт МЦ8-9.00.04 | Винт МЦ8-9.00.04 |
36 | МЦ8-9.00.03 | Пластина пружинная МЦ8-9.00.03 |
37 | 2501-59-101 | Ручка |
38 | Болт М8-6gx20 | Болт М8-6gx20 |
Вкладка 18 - Заголовок:
2501-59-1СП/-1-01СП КАБИНА
Вкладка 18 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
2501-59-1-01СБ | Кабина | |
1 | ТТ2501-23-2 | Ручка |
2 | 2501-59-158-20СП(SP) | Направляющая |
2 | 2501-59-158СБ | Направляющая |
3 | 2501-59-158-01-20СП -20SP | Направляющая |
3 | 2501-59-158-01СБ | Направляющая |
4 | 2501-59-159-20СП(SP) | Кронштейн |
4 | 2501-59-159СБ | Кронштейн |
5 | 2501-59-147-02 | Лист |
6 | 2501-59-146 | Панель |
7 | 2501-59-148 | Панель |
8 | 2501-59-147-07 | Лист |
9 | 2501-59-147-06 | Лист |
10 | 2501-59-147 | Лист |
11 | 2501-59-147-01 | Лист |
12 | 2501-59-101-01-20СП -20SP | Каркас |
12 | 2501-59-101-01СБ | Каркас |
13 | Болт М8-6gx35 | Болт М8-6gx35 |
14 | Гайка М8 | Гайка М8 |
15 | Шайба 8Т | Шайба 8Т |
16 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
16 | 310150 | Шайба 8 ГОСТ 11371-78 |
17 | 2501-59-180-20СП(SP) | Крышка |
17 | 2501-59-180СБ | Крышка |
18 | 38 5284-20 | Пружина |
18 | 385284-01 | Пружина |
19 | 300220 | Гайка М12х1.25-6Н.04.019 ГОСТ 15522-70 |
19 | 300220-20 | Гайка М12х1.25-6Н.04.029 ГОСТ 15522-70 |
20 | 2501-59-185 | Винт |
20 | 2501-59-185-20 | Винт |
21 | 46-56-419-02 | Кант №23 |
22 | 2501-59-73-02 | Окантовка |
23 | 2501-59-119СБ | Стеклопакет СПТК ТУ21-0287200-05-91 |
24 | 54-00-630 | Хомут крепления термоса 54-00-630 |
25 | 401-59-260-20СП | Гнездо |
25 | 401-59-260СБ | Гнездо |
26 | Болт М8-6gx20 | Болт М8-6gx20 |
27 | 2501-59-150 | Кронштейн |
27 | 2501-59-150-20 | Кронштейн |
28 | 400085 | Опора |
29 | 2501-59-267 | Кронштейн |
29 | 2501-59-267-20 | Кронштейн |
30 | Зеркало 53205-8201110 | Зеркало 53205-8201110 |
31 | Болт М10-6gx60 | Болт М10-6gx60 |
32 | Шайба 10 ОТ | Шайба 10 ОТ |
33 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 |
33 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 |
34 | 2501-59-147-03 | Лист |
35 | 2501-59-142-20СП(SP) | Кронштейн |
35 | 2501-59-142СБ | Кронштейн |
36 | 2501-59-141 | Плата |
36 | 2501-59-141-20 | Плата |
37 | Винт ВМ4-6gx16 | Винт ВМ4-6gx16 |
38 | Шайба 4 | Шайба 4 |
39 | 2501-59-268 | Крючок |
Характеристики
Вентиляция и отопление Четра Т-11.02К

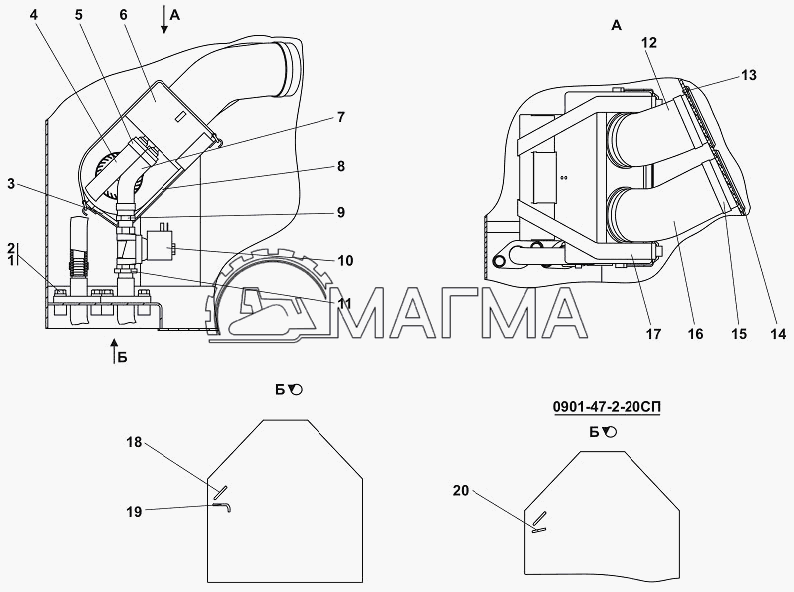

Вкладка 1 - Заголовок:
0901-47-2СП УСТАНОВКА ЗАВИСИМОГО ОТОПИТЕЛЯ КАБИНЫ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-47-2-20СБ | Установка зависимого отопителя кабины | |
0901-47-2СБ | Установка зависимого отопителя кабины | |
1 | Шайба 10 ОТ | Шайба 10 ОТ |
2 | Болт М10-6gx30 | Болт М10-6gx30 |
3 | 400501 | Прокладка |
4 | 46 0601-11 | Рукав |
4 | 46 0601-11-20 | Рукав |
5 | DIN 3017-AS 20-32/ 12C7-W2 | Шланговый хомут DIN 3017-AS 20-32/ 12C7-W2 |
6 | 282110251 | Отопитель зависимый Xeros 4000 |
7 | 46 0601-04 | Рукав |
7 | 46 0601-04-20 | Рукав |
8 | 400500 | Прокладка |
9 | 1101-47-2 | Переходник |
10 | L113VA30A (DC) | Электромагнитный клапан L113VA30A (DC) |
11 | 1101-25-35 | Контргайка |
12 | 174025000 | Гофрошланг |
13 | Заклепка 3120-32-08 | Заклепка 3120-32-08 |
14 | 330 31 311 | Сопло |
15 | DIN 3017-AS 70-90/ 12C7-W2 | Шланговый хомут DIN 3017-AS 70-90/ 12C7-W2 |
16 | 174025000 | Гофрошланг |
17 | 2105-1311090 | Ремень 2105-1311090 |
18 | 0901-47-79-20СБ | Трубопровод |
18 | 0901-47-79СБ | Трубопровод |
19 | 0901-47-79-01-20СБ | Трубопровод |
20 | 0901-47-79-01СБ | Трубопровод |
Вкладка 2 - Заголовок:
0901-53-1СП УСТАНОВКА НЕЗАВИСИМОГО ОТОПИТЕЛЯ КАБИНЫ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
0901-53-1СБ | Установка независимого отопителя кабины | |
1 | 46-43-313 | Прокладка |
2 | 415125 | Болт |
3 | 2001-53-71СБ | Штуцер |
4 | Шайба d=6.5 мм | Шайба d=6.5 мм |
5 | Болт М6x30 | Болт М6x30 |
6 | Воздухораспределитель | Воздухораспределитель |
7 | Труба гибкая d=60 мм | Труба гибкая d=60 мм |
8 | Хомут стяжной червячный | Хомут стяжной червячный |
9 | 25 2116 05 0000 | Отопитель независимый Airtronic D2 |
10 | Хомут стяжной | Хомут стяжной |
11 | 3.5x9.5 | Рукав 3.5x9.5 |
12 | Труба гибкая d=25 мм | Труба гибкая d=25 мм |
13 | Держатель насоса | Держатель насоса |
14 | Насос топливный | Насос топливный |
15 | 5x3 | Рукав 5x3 |
16 | Труба пластиковая 6x2 | Труба пластиковая 6x2 |
17 | Болт М8–6gx20 | Болт М8–6gx20 |
18 | Шайба 8Т | Шайба 8Т |
19 | 0901-53-1 | Пластина |
20 | Винт В.М4-6gx10 | Винт В.М4-6gx10 |
21 | Гайка М4 | Гайка М4 |
22 | Шайба 4 | Шайба 4 |
23 | Гайка М6 | Гайка М6 |
24 | Труба пластиковая 4x1.25 | Труба пластиковая 4x1.25 |
25 | Хомут стяжной | Хомут стяжной |
26 | Глушитель | Глушитель |
27 | Болт М6x12 | Болт М6x12 |
28 | Хомут | Хомут |
Вкладка 3 - Заголовок:

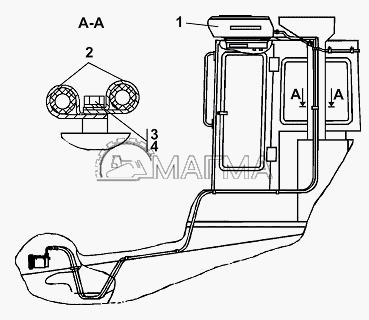

2502-48-2-03СП УСТАНОВКА КОНДИЦИОНЕРА
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
2502-48-2-03СБ | Установка кондиционера | |
1 | 1102-10-176СБ | Кондиционер |
2 | 700-41-3307 | Хомутик |
3 | Болт М8-6gx16 | Болт М8-6gx16 |
4 | Шайба 8Т | Шайба 8Т |
Вкладка 4 - Заголовок:

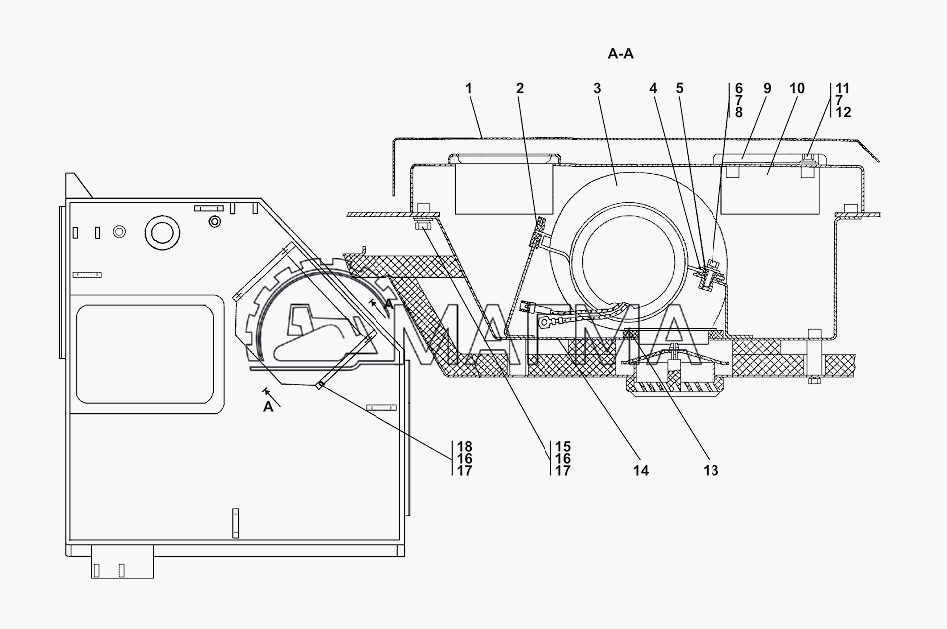

312001-57-2СП УСТАНОВКА ВЕНТИЛЯТОРОВ КАБИНЫ
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
312001-57-2-20СП(SP) | Установка вентиляторов кабины | |
312001-57-2СБ | Установка вентиляторов кабины | |
1 | 312001-57-2 | Крышка |
1 | 312001-57-2-20 | Крышка |
2 | 700-40-6955-04 | Уплотнение |
3 | 4573753864 | Вентилятор отопителя 42 3780 |
4 | 700-40-6695 | Кольцо |
5 | 46-57-62 | Втулка |
5 | 46-57-62-20 | Втулка |
6 | Болт М6-6gx20 | Болт М6-6gx20 |
7 | Шайба 6Т | Шайба 6Т |
8 | 310120 | Шайба 6.01.08кп.019 ГОСТ 6958-78 |
8 | 310120-20 | Шайба 6.01.08кп.0221 ГОСТ 6958-78 |
9 | 312001-57-3 | Рамка |
9 | 312001-57-3-20 | Рамка |
10 | 12.1109.080 | Элемент фильтрующий воздушного фильтра |
11 | Болт М6-6gx16 | Болт М6-6gx16 |
12 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
12 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
13 | 2501-57-82 | Прокладка |
14 | 312001-57-101-20СБ | Основание |
14 | 312001-57-101СБ | Основание |
15 | Болт М8-6gx20 | Болт М8-6gx20 |
16 | Шайба 8Т | Шайба 8Т |
17 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
17 | 310150 | Шайба 8 ГОСТ 11371-78 |
18 | Болт М8-6gx16 | Болт М8-6gx16 |
Характеристики
Загрузить еще
- 1
- 2
