Электрооборудование Четра Т-11.01Я

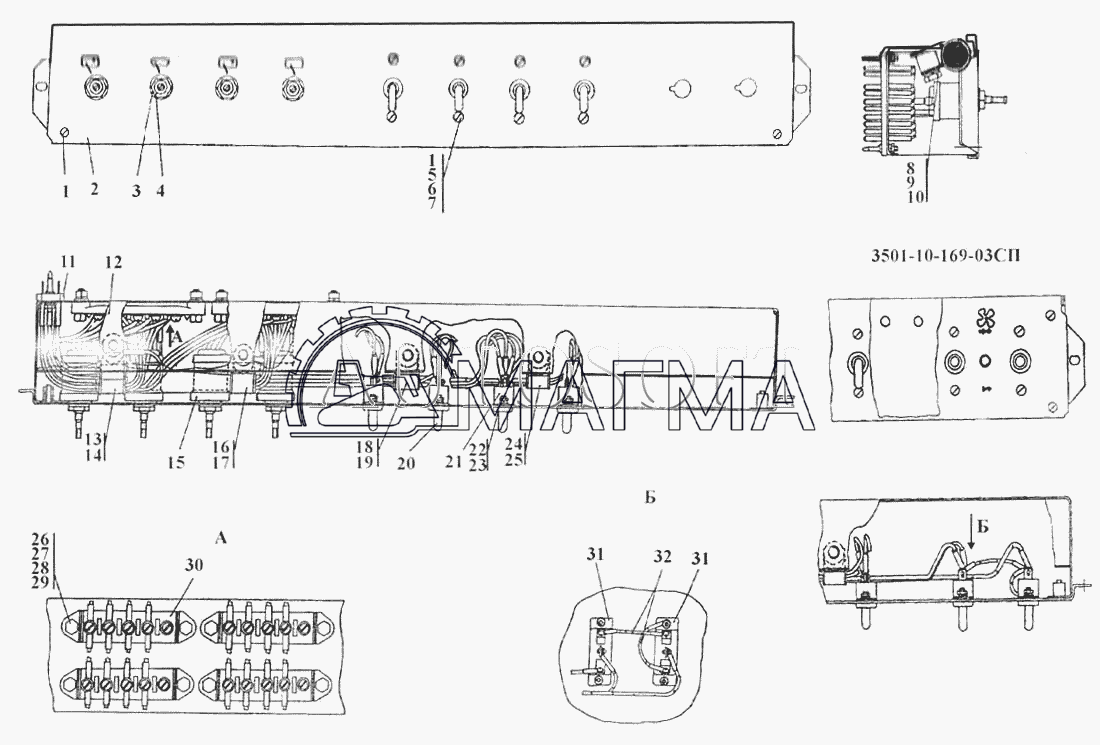

Вкладка 1 - Заголовок:
БЛОК ВЫКЛЮЧАТЕЛЕЙ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
3501-10-168-03-20СП | Жгут | |
3501-10-168-03СБ | Жгут | |
3501-10-169-02-10СБ | Блок выключателей | |
3501-10-169-02-20СБ | Блок выключателей | |
3501-10-169-02СБ | Блок выключателей | |
3501-10-169-03-10СП | Блок выключателей | |
3501-10-169-03-20СП | Блок выключателей | |
3501-10-169-03СБ | Блок выключателей | |
1 | Винт В.М4-6gх12 ГОСТ 17475-80 | Винт В.М4-6gх12 ГОСТ 17475-80 |
2 | 3501-10-5-20 | Щиток |
2 | 585032 | Щиток |
3 | 310220 | Шайба 12х0.5.01.08кп.019 ГОСТ 11371-78 |
3 | 310220-20 | Шайба 12х0.5.08кп.0221 ГОСТ 11371-78 |
4 | 300220 | Гайка М12х1.25-6Н.04.019 ГОСТ 15522-70 |
4 | 300220-20 | Гайка М12х1.25-6Н.04.029 ГОСТ 15522-70 |
5 | Гайка М4 ГОСТ 5927-70 | Гайка М4 ГОСТ 5927-70 |
6 | Шайба 4 ГОСТ 6402-70 | Шайба 4 ГОСТ 6402-70 |
7 | 310050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 |
8 | М8-6gх16 ГОСТ 7796-70 | Болт |
9 | Шайба 8 Т | Шайба 8 Т |
10 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
11 | 3501-10-168-02-20СП | Жгут |
11 | 3501-10-168-02СБ | Жгут |
12 | 3501-10-109-20СП | Кожух |
12 | 3501-10-109СБ | Кожух |
13 | 700-40-6684-03 | Прокладка |
14 | 700-41-3307 | Хомутик |
15 | 3501-10-170-20СП | Переключатель стеклоочистителя и стеклоомывателя |
15 | 3501-10-170СБ | Переключатель стеклоочистителя и стеклоомывателя |
16 | 700-40-6684-04 | Прокладка |
17 | 700-41-3179 | Хомутик |
18 | 415119 | Хомутик |
19 | 700-40-6684-06 | Прокладка |
20 | 585052 | Колпачок |
21 | В-45М | Переключатель В-45М ТУ 16-526.016-73 |
21 | В-45М экспорт | Переключатель В-45М ТУ 16-526.016-73 экспорт |
21 | В-45М-Т | Переключатель В-45М-Т ТУ 16-526.016-73 |
22 | 400410 | Манжета |
23 | 400428 | Манжета |
24 | 415090 | Хомутик |
25 | 700-40-6684-07 | Прокладка |
26 | Болт М8-6gх20 ГОСТ 7798-70 | Болт М8-6gх20 ГОСТ 7798-70 |
27 | Гайка М6 ГОСТ 5915-70 | Гайка М6 ГОСТ 5915-70 |
28 | Шайба 6 Т | Шайба 6 Т |
29 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
30 | 17.3723000 | Панель соединительная |
31 | ППН-45 | Переключатель ППН-45 ТУ 16-526.016-73 |
31 | ППН-45 экспорт | Переключатель ППН-45 ТУ 16-526.016-73 экспорт |
31 | ППН-45-Т | Переключатель ППН-45-Т ТУ 16-526.016-73 |
32 | 404-10-180-47-20СП | Провод |
32 | 404-10-180-47СБ | Провод |

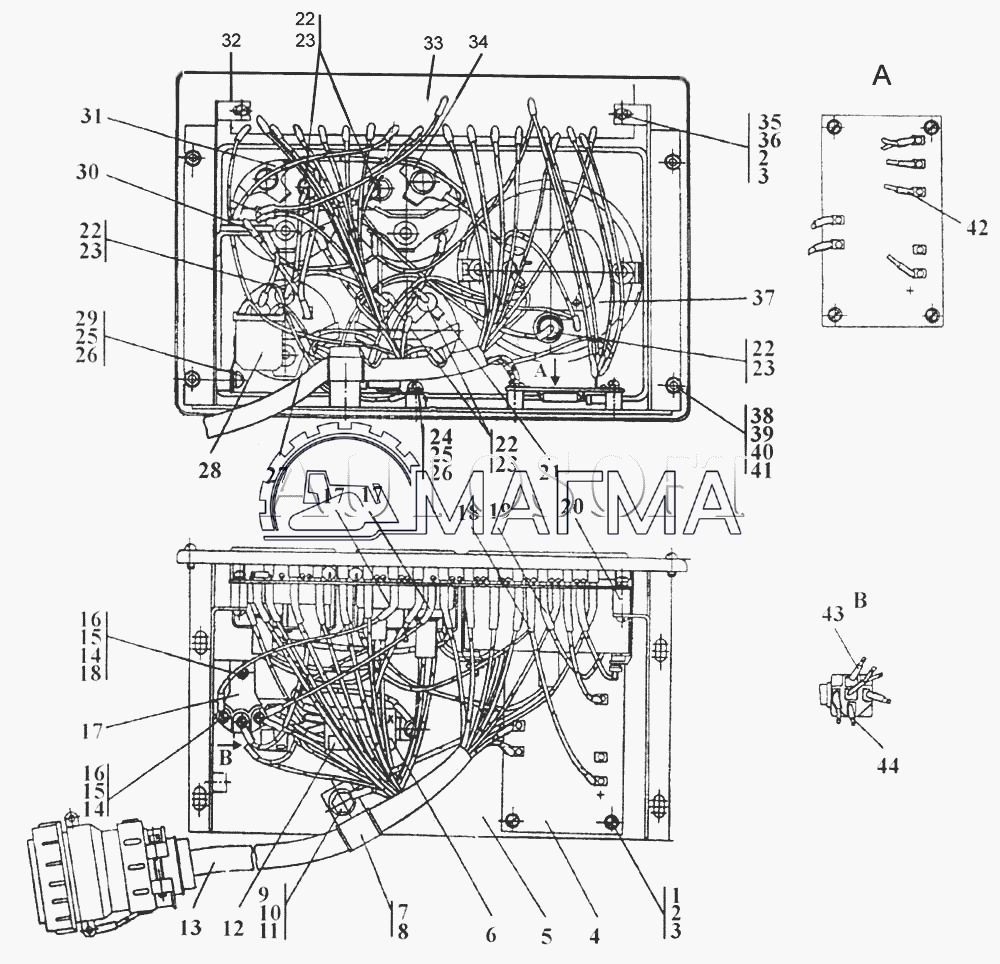

Вкладка 2 - Заголовок:
БЛОК ВЫКЛЮЧАТЕЛЕЙ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
2502-10-156-01-20СП | Блок выключателей | |
2502-10-156-01СБ | Блок выключателей | |
1 | 404-10-180-51-20СП | Провод |
1 | 404-10-180-51СБ | Провод |
2 | 2502-10-151-01-20СП | Провод |
2 | 2502-10-151-01СБ | Провод |
3 | 2502-10-151-20СП | Провод |
3 | 2502-10-151СБ | Провод |
4 | 2502-10-140-20СП | Жгут |
4 | 2502-10-140СБ | Жгут |
5 | 700-41-2548 | Хомутик |
6 | 700-40-6684-03 | Прокладка |
7 | Винт В.М4-6gх16 | Винт В.М4-6gх16 |
8 | Гайка М4-7Н | Гайка М4-7Н |
9 | Шайба 4.65Г | Шайба 4.65Г |
10 | 310050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 |
10 | 310050-20 | Шайба 4.01.08кп.0221 ГСТ 11371-78 |
11 | Болт М8-6gх16 | Болт М8-6gх16 |
12 | Шайба 8 Т.65Г | Шайба 8 Т.65Г |
13 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
13 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
14 | 3501-10-129-04-20СП | Провод |
14 | 3501-10-129-04СБ | Провод |
15 | 2502-10-114-20СП | Кронштейн |
15 | 2502-10-114СБ | Кронштейн |
16 | В-45М | Переключатель В-45М ТУ 16-526.016-73 |
16 | В-45М экспорт | Переключатель В-45М ТУ 16-526.016-73 экспорт |
16 | В-45М-Т | Переключатель В-45М-Т ТУ 16-526.016-73 |
17 | 400410 | Манжета |
18 | 11.3704.000 | Выключатель кнопочный |
19 | 585052 | Колпачок |
20 | ВК856 | Замок-выключатель |
20 | ВК856-Т | Замок включатель |
20 | ВК856-Э | Замок-выключатель |
21 | 2502-10-151-02-20СП | Провод |
21 | 2502-10-151-02СБ | Провод |
22 | 2502-10-151-24-20СП | Провод |
22 | 2502-10-151-24СБ | Провод |
23 | 2502-10-151-04-20СП | Провод |
23 | 2502-10-151-04СБ | Провод |
25 | 17.3723000 | Панель соединительная |
26 | Болт М6-6gх20 | Болт М6-6gх20 |
27 | Гайка М6-7Н | Гайка М6-7Н |
28 | Шайба 6 Т.65Г | Шайба 6 Т.65Г |
29 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
29 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
30 | ПВ-60АС | Предохранитель ПВ-60АС. УХЛ3. 30В ТУ 16-522.001-82 |
30 | ПВ-60АС экспорт | Предохранитель ПВ-60АС. УХЛ3. 30В ТУ 16-522.001-82 экспорт |
32 | 3501-10-20-20 | Шинка |
32 | 585047 | Шинка |
33 | 220153 | Шинка |
33 | 2502-10-3-20 | Шинка |
34 | ПВ-10 | Предохранитель ПВ-10. УХЛ3. 30В ТУ 16-522.001-82 |
34 | ПВ-10 экспорт | Предохранитель ПВ-10. УХЛ3. 30В ТУ 16-522.001-82 экспорт |
36 | БЗ-30 | Блок защиты БЗ-30. УХЛ3. 30В ТУ 16-522.001-82 |
36 | БЗ-30 экспорт | Блок защиты БЗ-30. УХЛ3. 30В ТУ 16-522.001-82 экспорт |
37 | ПВ-100АС | Предохранитель ПВ-100АС. УХЛ3. 30В ТУ 16-522.001-82 |
37 | ПВ-100АС экспорт | Предохранитель ПВ-100АС. УХЛ3. 30В ТУ 16-522.001-82 экспорт |
38 | ПВ-20 | Предохранитель ПВ-20. УХЛ3. 30В ТУ 16-522.001-82 |
38 | ПВ-20 экспорт | Предохранитель ПВ-20. УХЛ3. 30В ТУ 16-522.001-82 экспорт |
39 | БЗ-20 | Блок защиты БЗ-20. УХЛ3. 30В ТУ 16-522.001-82 |
39 | БЗ-20 экспорт | Блок защиты БЗ-20. УХЛ3. 30В ТУ 16-522.001-82 экспорт |
40 | Винт В.М4-6gх10 | Винт В.М4-6gх10 |
41 | 3501-10-46 | Проставка |
42 | 3501-10-45 | Крышка |
43 | Винт В.М4-6gх12 | Винт В.М4-6gх12 |
44 | 700-41-3179 | Хомутик |
45 | 700-40-6684-04 | Прокладка |
46 | 700-41-2866 | Хомут |
47 | Винт В.М6-6gх12 | Винт В.М6-6gх12 |
48 | 1202.3741 | Резистор добавочный электротермическим реле |
49 | 700-40-6695 | Кольцо |
50 | 901.3747 | Реле |
51 | 607605 | Колодка гнездовая |
52 | 404-10-180-47-20СП | Провод |
52 | 404-10-180-47СБ | Провод |
53 | Винт В.М4-6gх12 | Винт В.М4-6gх12 |
54 | 585051 | Прокладка |
55 | Винт В.М3-6gх10 | Винт В.М3-6gх10 |
56 | Гайка М3-7Н | Гайка М3-7Н |
57 | Шайба 3.65Г | Шайба 3.65Г |
58 | 310020 | Шайба 3.01.08кп.019 ГОСТ 11371-78 |
58 | 310020-20 | Шайба 3.01.08кп.0221 ГОСТ 6402-70 |
59 | 2502-10-138СБ | Плата |
60 | 3501-10-173-20СП | Панель |
60 | 3501-10-173СБ | Панель |
61 | 2501-10-32 | Ключ |
61 | 2501-10-32-20 | Ключ |
62 | ППН-45 | Переключатель ППН-45 ТУ 16-526.016-73 |
62 | ППН-45 экспорт | Переключатель ППН-45 ТУ 16-526.016-73 экспорт |
62 | ППН-45-Т | Переключатель ППН-45-Т ТУ 16-526.016-73 |
Вкладка 3 - Заголовок:

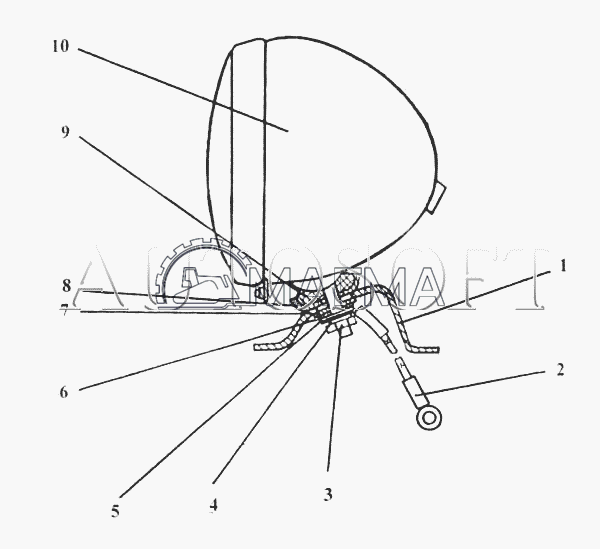

УСТАНОВКА ФАРЫ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
404-10-270-20-СП | Установка фары | |
404-10-270СБ | Установка фары | |
1 | 46-10-84 | Кронштейн |
1 | 46-10-84-20 | Кронштейн |
2 | 46-10-637-20СБ | Провод |
2 | 46-10-637СБ | Провод |
3 | Гайка М12х1.25 | Гайка М12х1.25 |
4 | Шайба 12.0Т.65Г | Шайба 12.0Т.65Г |
5 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
5 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
6 | Кольцо 14х12х4-6а | Кольцо 14х12х4-6а |
7 | 46-10-85 | Опора |
7 | 46-10-85-20 | Опора |
8 | 46-10-86 | Опора |
8 | 46-10-86-20 | Опора |
9 | 700-40-6018 | Опора |
10 | Фара 3131.3711010 | Фара 3131.3711010 |
10 | Фара 3137.3711010 | Фара 3137.3711010 |

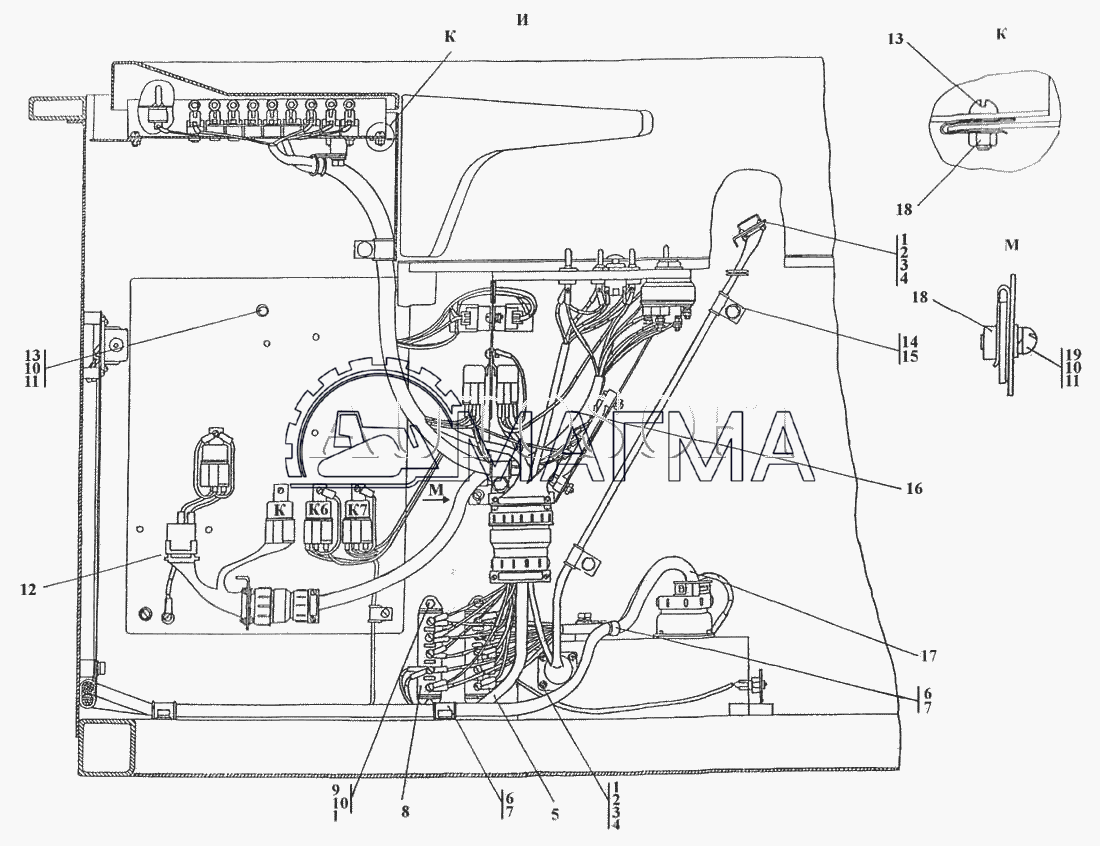

Вкладка 4 - Заголовок:

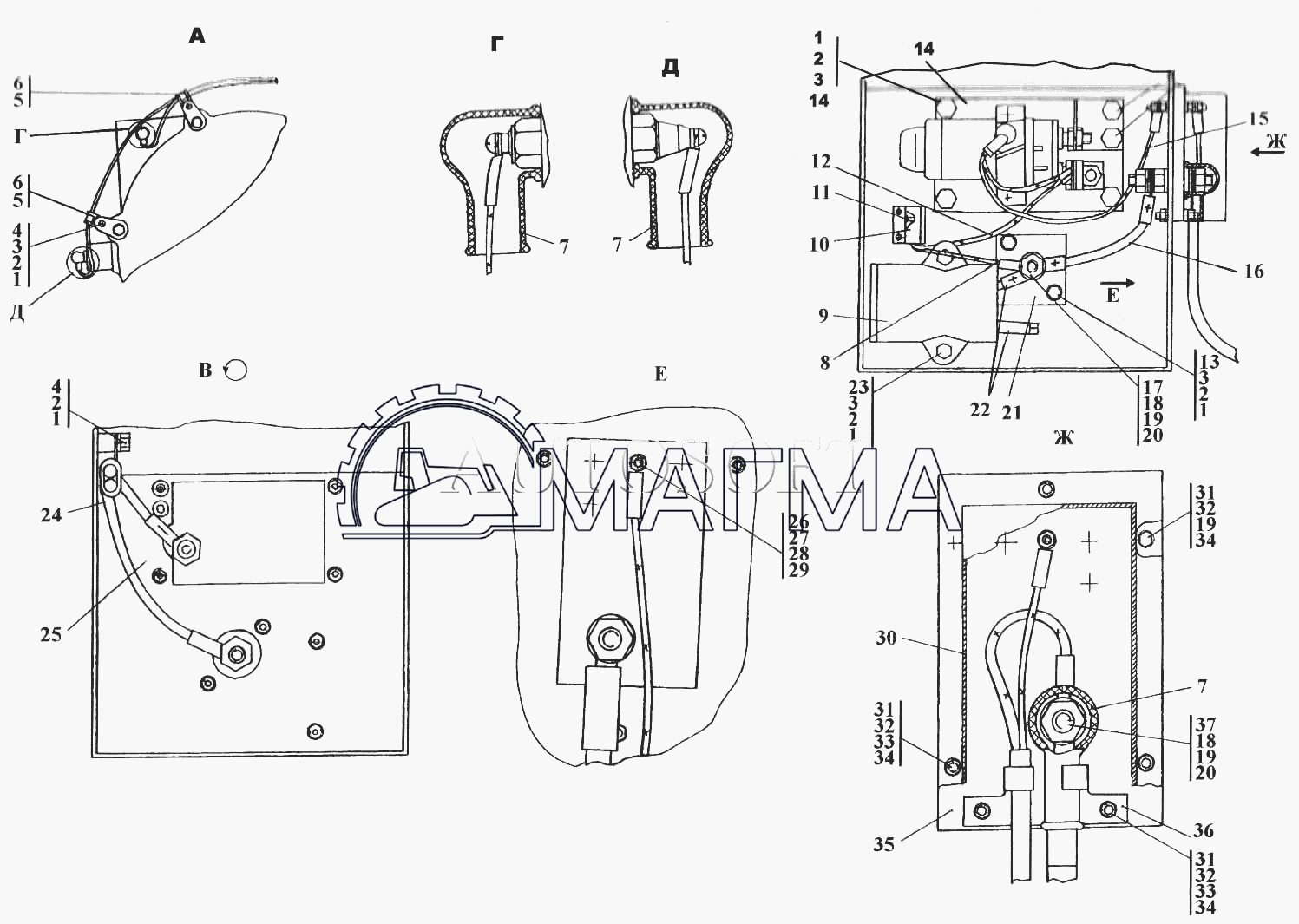

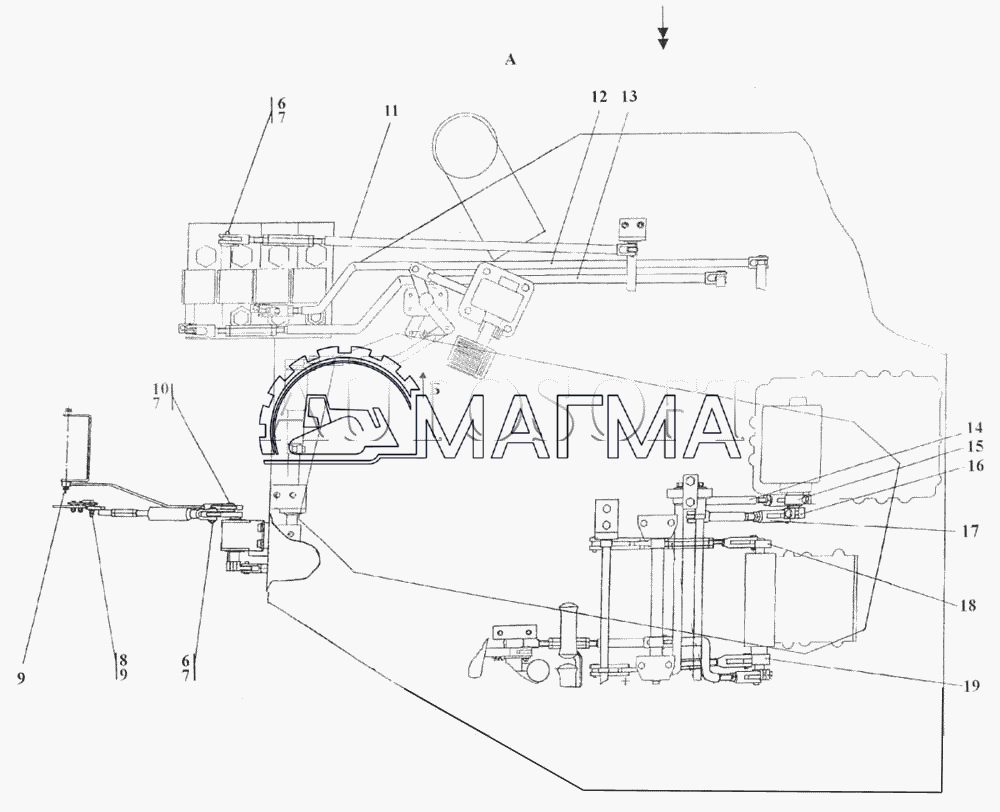

УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ НА РАМЕ
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1106-10-11-01-20СП | Установка электрооборудования на раме | |
1106-10-11-01СБ | Установка электрооборудования на раме | |
1 | 1106-10-105-20СП | Жгут |
1 | 1106-10-105СБ | Жгут |

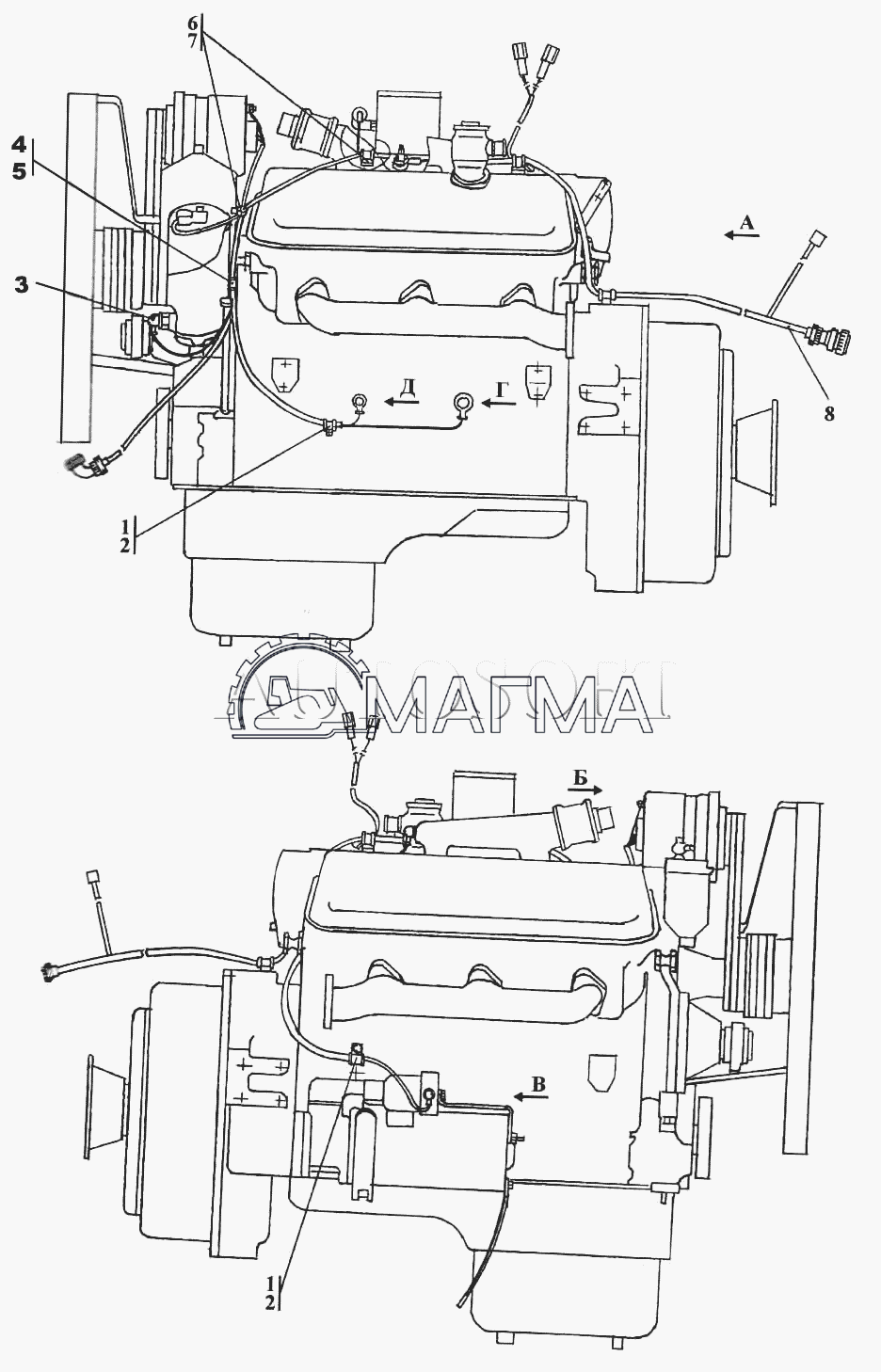

2 | 1106-10-12 | Электрооборудование двигателя |
2 | 1106-10-12-20СП | Электрооборудование двигателя |
3 | 1106-10-16-01СБ | Электрооборудование подогревателя |
4 | 280320 | Болт М12х1.25-6gх20.58.019 ГОСТ 7796-70 |
4 | 280320-20 | Болт М12х1.25-6gх20.58.029 ГОСТ 7796-70 |
5 | Шайба 12 ОТ | Шайба 12 ОТ |
6 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
6 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
7 | 700-40-6684-04 | Прокладка |
8 | 700-41-3179 | Хомутик |
9 | Болт М8-6gх16 | Болт М8-6gх16 |
10 | Шайба 8 Т | Шайба 8 Т |
11 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
11 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
12 | 312001-10-131-20СП | Провод |
12 | 312001-10-131СБ | Провод |
13 | 1106-10-104-20СП | Жгут |
13 | 1106-10-104СБ | Жгут |
14 | 700-41-2548 | Хомутик |
15 | 700-40-6684-02 | Прокладка |
16 | 401-10-111-20СП | Провод |
16 | 401-10-111СБ | Провод |
17 | 415178 | Хомутик |
18 | 700-40-6684-01 | Прокладка |
19 | 700-40-6684-07 | Прокладка |
20 | 700-41-3310 | Хомутик |
Вкладка 5 - Заголовок:
УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ НА РАМЕ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1106-10-11-01-20СП | Установка электрооборудования на раме | |
1106-10-11-01СБ | Установка электрооборудования на раме | |
1 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
1 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
2 | Шайба 8 Т | Шайба 8 Т |
3 | Гайка М8 | Гайка М8 |
4 | Болт М8-6gх16 | Болт М8-6gх16 |
5 | 700-41-3310 | Хомутик |
6 | 700-40-6684-07 | Прокладка |
7 | 700-40-5606 | Наконечник |
8 | 2001-10-110-12-20СП | Провод |
8 | 2001-10-110-12СБ | Провод |
9 | ПС315-100 | Розетка |
9 | ПС315-100 | Розетка |
10 | 3464021201 | Розетка 47К ЫШ3.647.077ТУ |
11 | Винт В.М3-6gх25 | Винт В.М3-6gх25 |
12 | 2001-10-110-11-20СП | Провод |
12 | 2001-10-110-11СБ | Провод |
13 | Болт М8-6gх25 | Болт М8-6gх25 |
14 | 404-10-184-10СБ | Панель |
14 | 404-10-184-20СП | Панель |
14 | 404-10-184СБ | Панель |
15 | 312001-10-109-03-20СП | Провод |
15 | 312001-10-109-03СБ | Провод |
16 | 3506-10-130-05-20СП | Провод |
16 | 3506-10-130-05СБ | Провод |
17 | 404-10-16-01 | Шпилька |
17 | 404-10-16-01-20 | Шпилька |
18 | Гайка М12 | Гайка М12 |
19 | Шайба 12 ОТ | Шайба 12 ОТ |
20 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
20 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
21 | 2001-10-6-20 | Панель |
21 | 37170 | Панель |
22 | 2001-10-119-20СП | Провод |
22 | 2001-10-119СБ | Провод |
23 | Болт М8-6gх70 | Болт М8-6gх70 |
24 | 2001-10-110-23-20СП | Провод |
24 | 2001-10-110-23СБ | Провод |
25 | 2001-10-110-07-20СП | Провод |
25 | 2001-10-110-07СБ | Провод |
26 | 295010 | Шпилька М5(3п/6g)х40.88.35.013 ГОСТ 22038-76 |
26 | 295010-20 | Шпилька |
27 | Гайка М5 | Гайка М5 |
28 | Шайба 5 | Шайба 5 |
29 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 |
29 | 310080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 |
30 | 404-10-17 | Кожух |
30 | 404-10-17-20 | Кожух |
31 | Болт М6-6gх16 | Болт М6-6gх16 |
32 | Гайка М6 | Гайка М6 |
33 | Шайба 6 Т | Шайба 6 Т |
34 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
34 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
35 | 500057 | Плата |
35 | 500057-20 | Плата |
36 | 404-10-22 | Зажим |
36 | 404-10-22-20 | Зажим |
37 | 404-10-16 | Шпилька |
37 | 404-10-16-20 | Шпилька |
Вкладка 6 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1106-10-1-01-20СП | Электрооборудование | |
1106-10-1-01СБ | Электрооборудование | |
1 | 415119 | Хомутик |
2 | 700-40-6684-06 | Прокладка |
3 | Болт М8-6gх16 | Болт М8-6gх16 |
4 | Шайба 8 Т | Шайба 8 Т |
5 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
5 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
6 | Гайка М8 | Гайка М8 |
7 | 46-10-113 | Стержень |
7 | 46-10-113-20 | Стержень |
8 | 2001-10-117-20СП | Рамка |
8 | 2001-10-117СБ | Рамка |
9 | 2001-10-118-01-20СП | Провод |
9 | 2001-10-118-01СБ | Провод |
10 | 1106-10-3 | Стержень |
10 | 1106-10-3-20 | Стержень |
11 | Батарея 6СТ-190А | Батарея 6СТ-190А |
11 | Батарея 6СТ-190А. экспорт | Батарея 6СТ-190А. экспорт |
12 | Болт М10-6gх30 | Болт М10-6gх30 |
13 | Гайка М10 | Гайка М10 |
14 | Шайба 10 ОТ | Шайба 10 ОТ |
15 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 |
15 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 |
16 | Гайка М6 | Гайка М6 |
17 | Шайба 6 Т | Шайба 6 Т |
18 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
18 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
19 | ТТ2501-10-8 | Прокладка |
19 | ТТ2501-10-8-20 | Прокладка |
20 | ФП134-Б | Фонарь освещения номерного знака ТУ 37.003.675-82 |
21 | 700-40-5607 | Наконечник |
22 | 700-40-6018 | Опора |
23 | 46-10-84 | Кронштейн |
23 | 46-10-84-20 | Кронштейн |
24 | 46-10-85 | Опора |
24 | 46-10-85-20 | Опора |
25 | Кольцо 14х12х4-6а ОСТ 38.05156-78 | Кольцо 14х12х4-6а ОСТ 38.05156-78 |
26 | 46-10-637-20СБ | Провод |
26 | 46-10-637СБ | Провод |
27 | Шайба 12 ОТ | Шайба 12 ОТ |
28 | Гайка М12х1.25 | Гайка М12х1.25 |
29 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
29 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
30 | 46-10-86 | Опора |
30 | 46-10-86-20 | Опора |
31 | 1106-10-116-01-20СП | Кожух |
31 | 1106-10-116-01СБ | Кожух |
32 | 280320 | Болт М12х1.25-6gх20.58.019 ГОСТ 7796-70 |
32 | 280320-20 | Болт М12х1.25-6gх20.58.029 ГОСТ 7796-70 |
33 | 1106-10-116-20СП | Кожух |
33 | 1106-10-116СБ | Кожух |

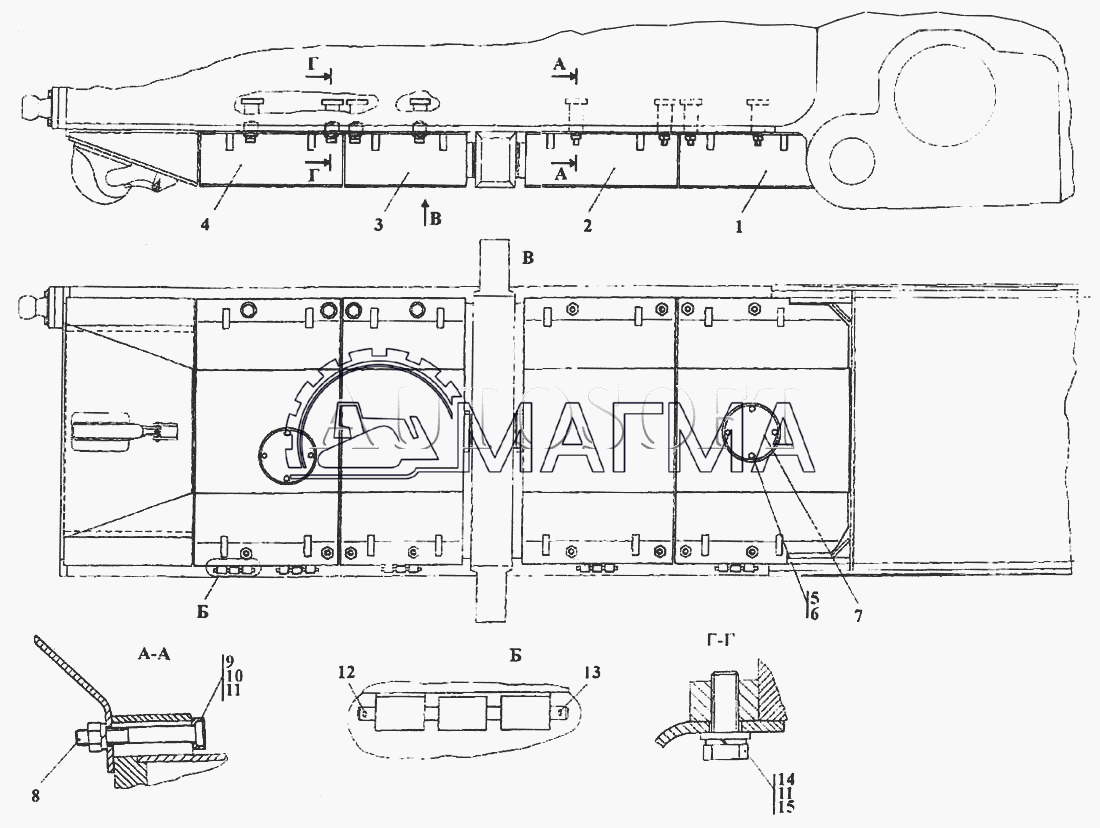

Вкладка 7 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1106-10-1-01-20СП | Электрооборудование | |
1106-10-1-01СБ | Электрооборудование | |
1 | 415119 | Хомутик |
2 | 700-40-6684-06 | Прокладка |
3 | Болт М8-6gх16 | Болт М8-6gх16 |
4 | Шайба 8 Т | Шайба 8 Т |
5 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
5 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
6 | Гайка М8 | Гайка М8 |
7 | 46-10-113 | Стержень |
7 | 46-10-113-20 | Стержень |
8 | 2001-10-117-20СП | Рамка |
8 | 2001-10-117СБ | Рамка |
9 | 2001-10-118-01-20СП | Провод |
9 | 2001-10-118-01СБ | Провод |
10 | 1106-10-3 | Стержень |
10 | 1106-10-3-20 | Стержень |
11 | Батарея 6СТ-190А | Батарея 6СТ-190А |
11 | Батарея 6СТ-190А. экспорт | Батарея 6СТ-190А. экспорт |
12 | Болт М10-6gх30 | Болт М10-6gх30 |
13 | Гайка М10 | Гайка М10 |
14 | Шайба 10 ОТ | Шайба 10 ОТ |
15 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 |
15 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 |
16 | Гайка М6 | Гайка М6 |
17 | Шайба 6 Т | Шайба 6 Т |
18 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
18 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
19 | ТТ2501-10-8 | Прокладка |
19 | ТТ2501-10-8-20 | Прокладка |
20 | ФП134-Б | Фонарь освещения номерного знака ТУ 37.003.675-82 |
21 | 700-40-5607 | Наконечник |
22 | 700-40-6018 | Опора |
23 | 46-10-84 | Кронштейн |
23 | 46-10-84-20 | Кронштейн |
24 | 46-10-85 | Опора |
24 | 46-10-85-20 | Опора |
25 | Кольцо 14х12х4-6а ОСТ 38.05156-78 | Кольцо 14х12х4-6а ОСТ 38.05156-78 |
26 | 46-10-637-20СБ | Провод |
26 | 46-10-637СБ | Провод |
27 | Шайба 12 ОТ | Шайба 12 ОТ |
28 | Гайка М12х1.25 | Гайка М12х1.25 |
29 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
29 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
30 | 46-10-86 | Опора |
30 | 46-10-86-20 | Опора |
31 | 1106-10-116-01-20СП | Кожух |
31 | 1106-10-116-01СБ | Кожух |
32 | 280320 | Болт М12х1.25-6gх20.58.019 ГОСТ 7796-70 |
32 | 280320-20 | Болт М12х1.25-6gх20.58.029 ГОСТ 7796-70 |
33 | 1106-10-116-20СП | Кожух |
33 | 1106-10-116СБ | Кожух |
Вкладка 8 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ
Вкладка 8 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1102-10-12 | Электрооборудование двигателя | |
1102-10-12-20СБ | Электрооборудование двигателя | |
1 | 700-40-6684-07 | Прокладка |
2 | 700-41-3310 | Хомутик |
3 | 700-40-5607 | Наконечник |
4 | 415119 | Хомутик |
4 | 700-41-3179 | Хомутик |
5 | 700-40-6684-04 | Прокладка |
5 | 700-40-6684-06 | Прокладка |
6 | 700-40-6684-03 | Прокладка |
7 | 700-41-3307 | Хомутик |
8 | 1102-10-100-20СБ | Жгут |
8 | 1102-10-100СБ | Жгут |
Вкладка 9 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ
Вкладка 9 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1102-10-12 | Электрооборудование двигателя | |
1102-10-12-20СБ | Электрооборудование двигателя | |
1 | 700-41-2548 | Хомутик |
2 | 700-40-6684-02 | Прокладка |
3 | 700-40-6684-07 | Прокладка |
4 | 700-41-3310 | Хомутик |
5 | 700-40-5606 | Наконечник |
6 | 700-40-5607 | Наконечник |
7 | 401-10-111-20СП | Провод |
7 | 401-10-111СБ | Провод |
Вкладка 10 - Заголовок:

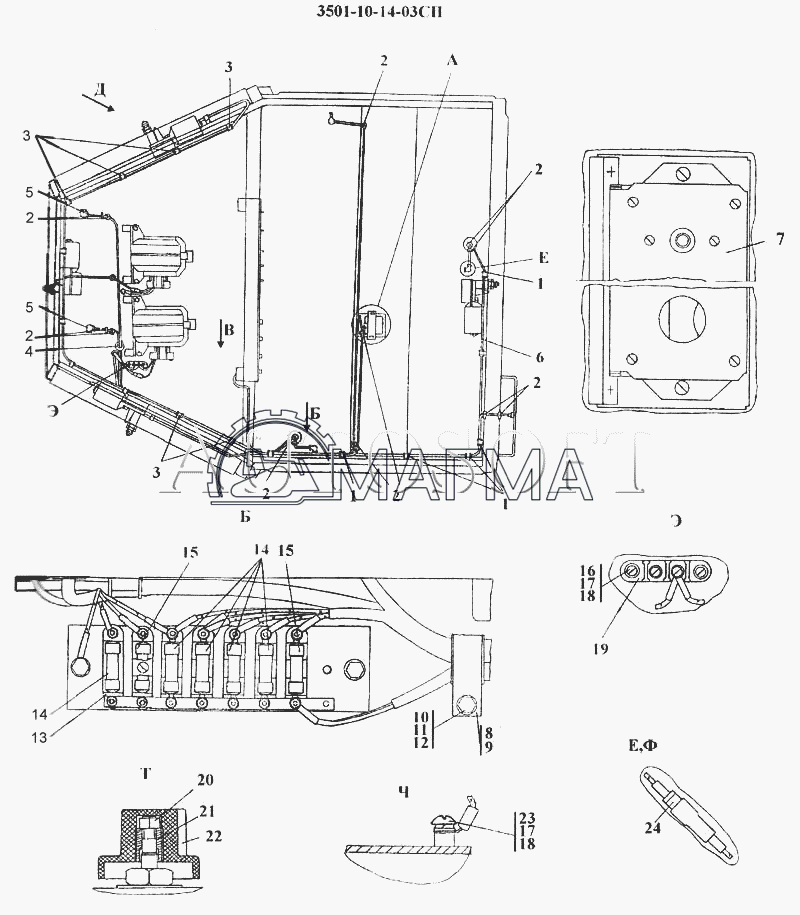

ЭЛЕКТРООБОРУДОВАНИЕ КРЫШИ КАБИНЫ

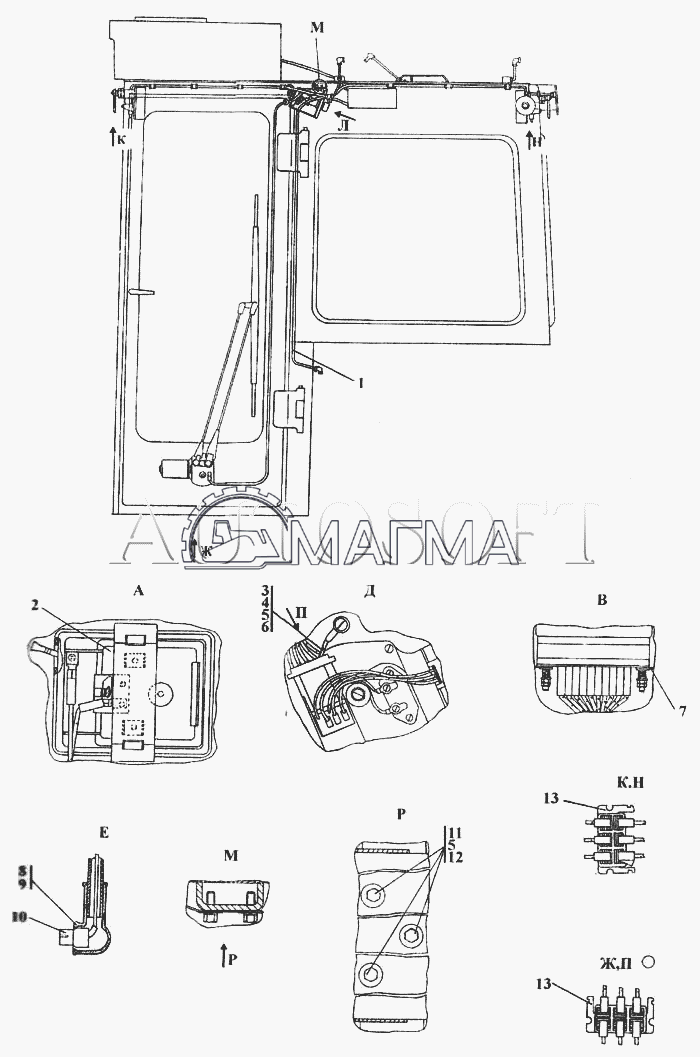

Вкладка 10 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
3501-10-14-02-20СБ | Электрооборудование крыши кабины | |
3501-10-14-03-20СП | Электрооборудование крыши кабины | |
3501-10-14-03СБ | Электрооборудование крыши кабины | |
1 | 700-40-6684-05 | Прокладка |
2 | 700-40-6695 | Кольцо |
3 | 700-40-6684-04 | Прокладка |
4 | 700-40-3141 | Кольцо |
5 | 700-40-5607 | Наконечник |
6 | 3501-10-167-02-20СП | Жгут |
6 | 3501-10-167-02СБ | Жгут |
7 | 3501-10-169-03-10СП | Блок выключателей |
7 | 3501-10-169-03-20СП | Блок выключателей |
7 | 3501-10-169-03СБ | Блок выключателей |
8 | 700-40-6684-02 | Прокладка |
9 | 700-41-3187 | Хомутик |
10 | Болт М8-6gх16 | Болт М8-6gх16 |
11 | Шайба 8 Т | Шайба 8 Т |
12 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
12 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
13 | БЗ-20 | Блок защиты БЗ-20. УХЛ3. 30В ТУ 16-522.001-82 |
13 | БЗ-20 экспорт | Блок защиты БЗ-20. УХЛ3. 30В ТУ 16-522.001-82 экспорт |
14 | ПВ-10 | Предохранитель ПВ-10. УХЛ3. 30В ТУ 16-522.001-82 |
15 | ПВ-20 | Предохранитель ПВ-20. УХЛ3. 30В ТУ 16-522.001-82 |
15 | ПВ-6 | Предохранитель ПВ-6. УХЛ3. 30В ТУ 16-522.001-82 |
16 | Винт В.М6-6gх22 | Винт В.М6-6gх22 |
17 | Шайба 6 Т | Шайба 6 Т |
18 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
18 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
19 | 14.3723000 | Панель соединительная |
20 | Гайка М5 | Гайка М5 |
21 | 405-10-36 | Втулка |
21 | 405-10-36-20 | Втулка |
22 | 405-10-34 | Ручка |
23 | Винт В.М6-6gх12 | Винт В.М6-6gх12 |
24 | 602601 | Колодка гнездовая |
Вкладка 11 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ КРЫШИ КАБИНЫ
Вкладка 11 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
3501-10-14-02-20СБ | Электрооборудование крыши кабины | |
3501-10-14-03-20СП | Электрооборудование крыши кабины | |
3501-10-14-03СБ | Электрооборудование крыши кабины | |
1 | 700-40-6684-05 | Прокладка |
2 | 700-40-6695 | Кольцо |
3 | 700-40-6684-04 | Прокладка |
4 | 700-40-3141 | Кольцо |
5 | 700-40-5607 | Наконечник |
6 | 3501-10-167-02-20СП | Жгут |
6 | 3501-10-167-02СБ | Жгут |
7 | 3501-10-169-03-10СП | Блок выключателей |
7 | 3501-10-169-03-20СП | Блок выключателей |
7 | 3501-10-169-03СБ | Блок выключателей |
8 | 700-40-6684-02 | Прокладка |
9 | 700-41-3187 | Хомутик |
10 | Болт М8-6gх16 | Болт М8-6gх16 |
11 | Шайба 8 Т | Шайба 8 Т |
12 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
12 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
13 | БЗ-20 | Блок защиты БЗ-20. УХЛ3. 30В ТУ 16-522.001-82 |
13 | БЗ-20 экспорт | Блок защиты БЗ-20. УХЛ3. 30В ТУ 16-522.001-82 экспорт |
14 | ПВ-10 | Предохранитель ПВ-10. УХЛ3. 30В ТУ 16-522.001-82 |
15 | ПВ-20 | Предохранитель ПВ-20. УХЛ3. 30В ТУ 16-522.001-82 |
15 | ПВ-6 | Предохранитель ПВ-6. УХЛ3. 30В ТУ 16-522.001-82 |
16 | Винт В.М6-6gх22 | Винт В.М6-6gх22 |
17 | Шайба 6 Т | Шайба 6 Т |
18 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
18 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
19 | 14.3723000 | Панель соединительная |
20 | Гайка М5 | Гайка М5 |
21 | 405-10-36 | Втулка |
21 | 405-10-36-20 | Втулка |
22 | 405-10-34 | Ручка |
23 | Винт В.М6-6gх12 | Винт В.М6-6gх12 |
24 | 602601 | Колодка гнездовая |
Вкладка 12 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ КРЫШИ КАБИНЫ
Вкладка 12 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
3501-10-14-02СБ | Электрооборудование крыши кабины | |
1 | 3501-10-116-20СП | Жгут |
1 | 3501-10-116СБ | Жгут |
2 | 0026.12.3714010 | Плафон 0026.12.3714010 |
3 | 404-10-180-51-20СП | Провод |
3 | 404-10-180-51СБ | Провод |
4 | 350420 | Винт ВМ6-6gх8.58.019 ГОСТ 17473-80 |
4 | 350420-20 | Винт ВМ6-6gх8.58.029 ГОСТ 17473-80 |
5 | Шайба 6 Т | Шайба 6 Т |
6 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
6 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
7 | 3501-10-160-20СП | Кожух |
7 | 3501-10-160СБ | Кожух |
8 | 400195 | Колпачок |
9 | 700-40-5607 | Наконечник |
10 | 602602 | Колодка гнездовая |
11 | Болт М6-6gх16 | Болт М6-6gх16 |
12 | 310120 | Шайба 6.01.08кп.019 ГОСТ 6958-78 |
12 | 310120-20 | Шайба 6.01.08кп.0221 ГОСТ 6958-78 |
13 | 602606 | Колодка гнездовая |

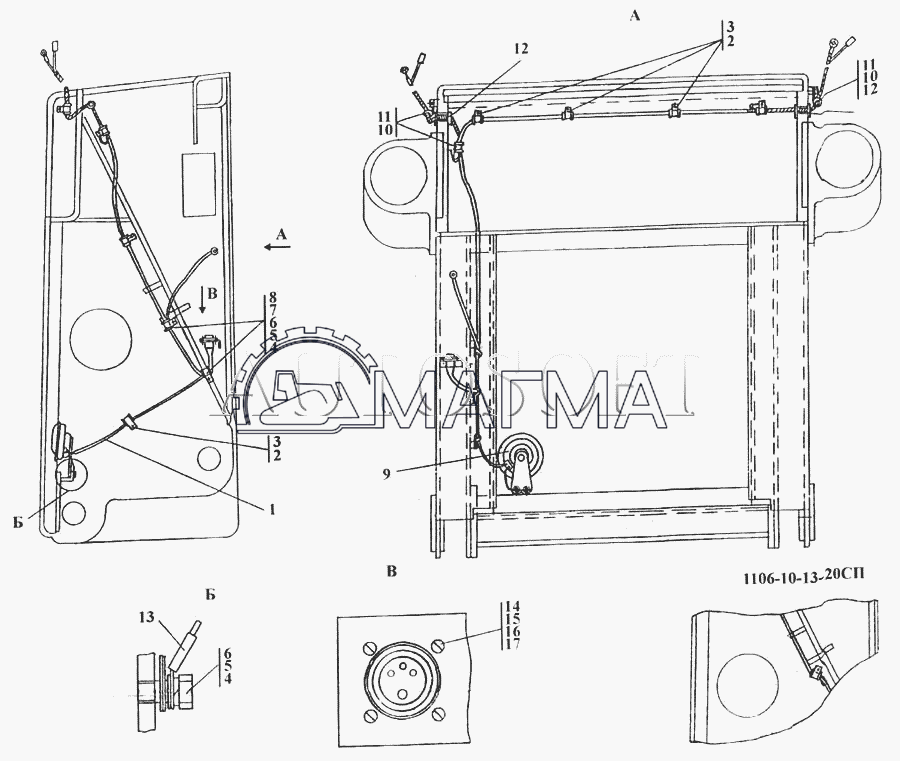

Вкладка 13 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ ПЕРЕДНЕЙ ОБЛИЦОВКИ
Вкладка 13 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-10-13 | Электрооборудование передней облицовки | |
1101-10-13-20СП | Электрооборудование передней облицовки | |
1 | 1106-10-112-20СП | Жгут |
1 | 1106-10-112СБ | Жгут |
2 | 700-40-6684-07 | Прокладка |
3 | 415090 | Хомутик |
4 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
4 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
5 | Шайба 8 Т | Шайба 8 Т |
6 | Болт М8-6gх16 | Болт М8-6gх16 |
7 | 700-40-6684-06 | Прокладка |
8 | 415119 | Хомутик |
9 | С314 | Сигнал звуковой безрупорный |
9 | С314-Т | Сигнал звуковой безрупорный |
9 | С314-Э | Сигнал звуковой безрупорный |
10 | 700-41-3179 | Хомутик |
11 | 700-40-6684-05 | Прокладка |
12 | 700-40-6695 | Кольцо |
13 | 2501-10-129-22-20СП | Провод |
13 | 2501-10-129-22СБ | Провод |
14 | Винт В.М3-6gх10 | Винт В.М3-6gх10 |
15 | Гайка М3 | Гайка М3 |
16 | Шайба 3 | Шайба 3 |
17 | 310020 | Шайба 3.01.08кп.019 ГОСТ 11371-78 |
17 | 310020-20 | Шайба 3.01.08кп.0221 ГОСТ 6402-70 |

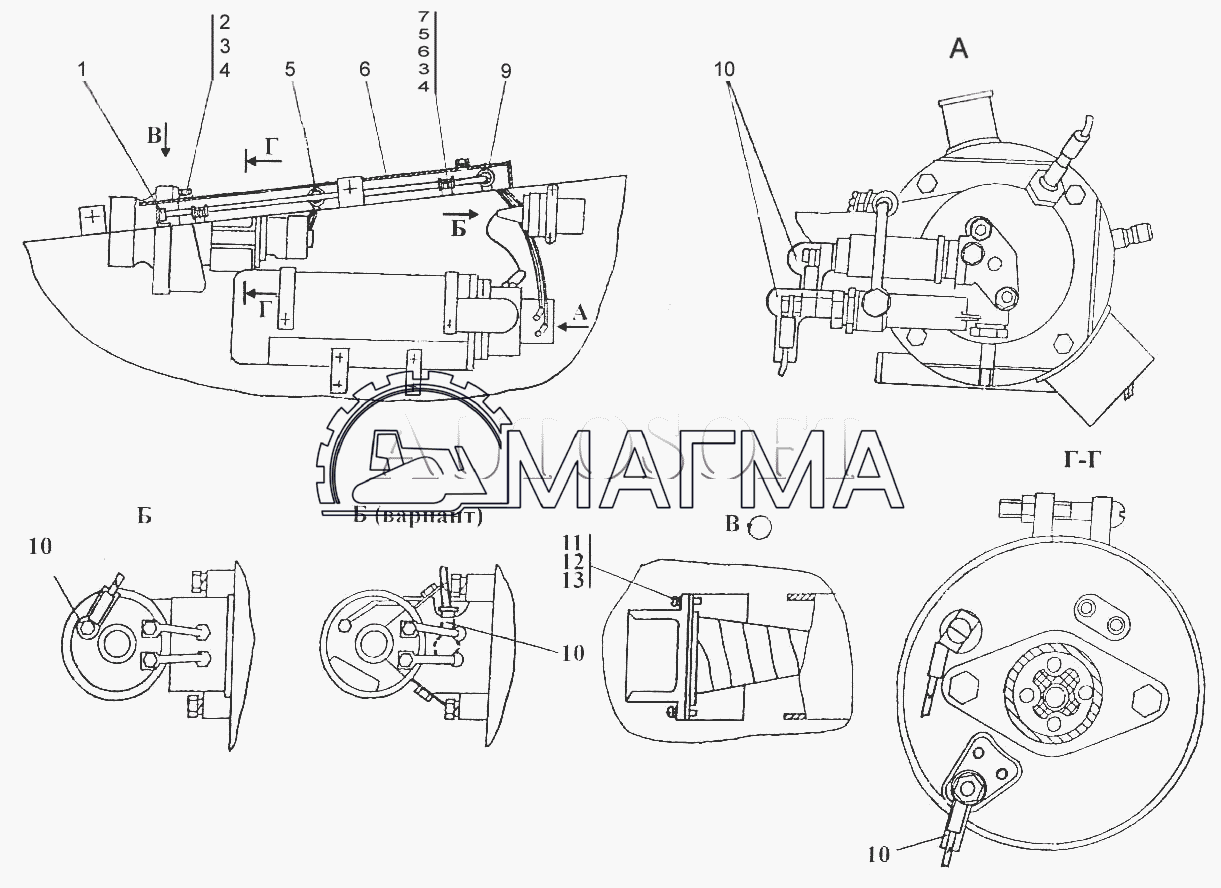

Вкладка 14 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ ПОДОГРЕВАТЕЛЯ ПЖД30Г
Вкладка 14 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1106-10-16-01СБ | Электрооборудование подогревателя | |
1 | 1102-10-101СБ | Жгут |
2 | Болт М8-6gх25 | Болт М8-6gх25 |
3 | Шайба 8 Т | Шайба 8 Т |
4 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
5 | 700-40-6736 | Кольцо |
6 | 1102-10-1 | Кожух защитный |
7 | 415119 | Хомутик |
8 | 700-40-6684-06 | Прокладка |
9 | Болт М8-6gх16 | Болт М8-6gх16 |
10 | 700-40-5607 | Наконечник |
11 | Винт В.М3-6gх16 ГОСТ 17473-80 | Винт В.М3-6gх16 ГОСТ 17473-80 |
12 | Шайба 3 | Шайба 3 |
13 | 310020 | Шайба 3.01.08кп.019 ГОСТ 11371-78 |
Вкладка 15 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ ПОЛА КАБИНЫ

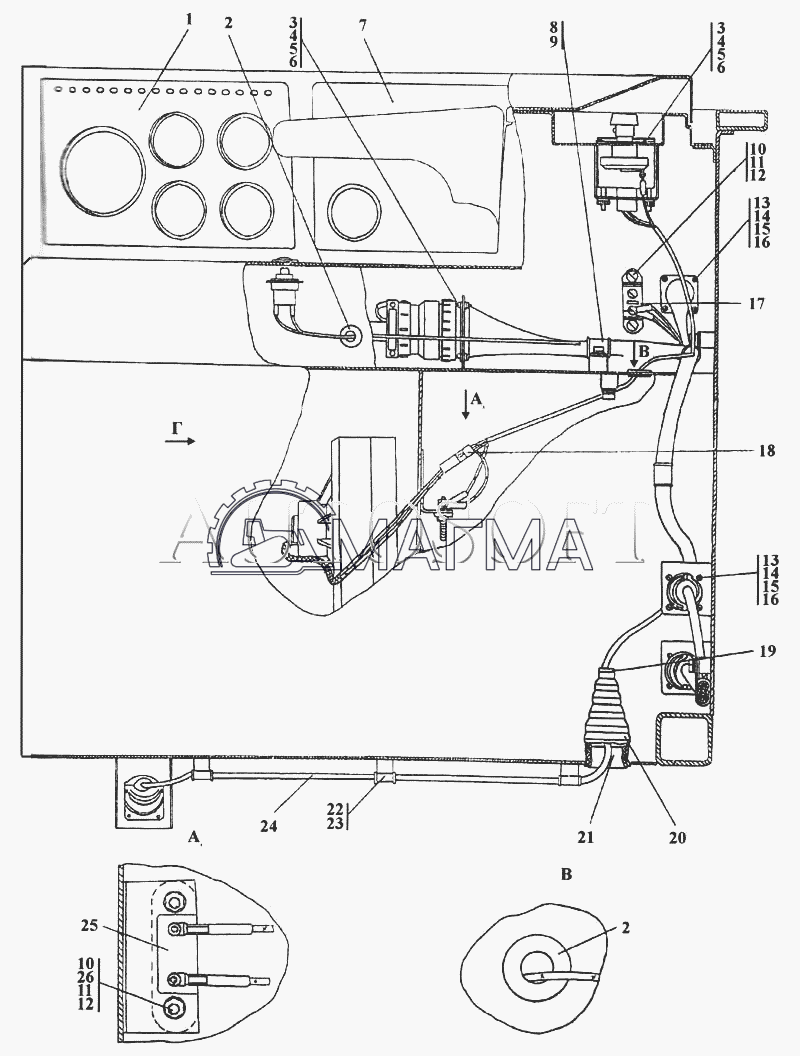

Вкладка 15 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
2502-10-15-03СБ | Электрооборудование пола кабины | |
1 | 2502-10-153-01-10СБ | Щиток приборов |
1 | 2502-10-153-01-20СП | Щиток приборов |
1 | 2502-10-153-01СБ | Щиток приборов |
2 | 700-40-6695 | Кольцо |
3 | Винт В.М4-6gх12 | Винт В.М4-6gх12 |
4 | Гайка М4 | Гайка М4 |
5 | Шайба 4 | Шайба 4 |
6 | 310050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 |
6 | 310050-20 | Шайба 4.01.08кп.0221 ГСТ 11371-78 |
7 | 311502-10-103-10СП | Щиток приборов |
7 | 311502-10-103-20СП | Щиток приборов |
7 | 311502-10-103СБ | Щиток приборов |
8 | 700-40-6684-03 | Прокладка |
9 | 700-41-3307 | Хомутик |
10 | Винт В.М6-6gх22 | Винт В.М6-6gх22 |
11 | Шайба 6 Т | Шайба 6 Т |
12 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
12 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
13 | Винт В.М3-6gх10 | Винт В.М3-6gх10 |
14 | Гайка М3 | Гайка М3 |
15 | Шайба 3 | Шайба 3 |
16 | 310020 | Шайба 3.01.08кп.019 ГОСТ 11371-78 |
16 | 310020-20 | Шайба 3.01.08кп.0221 ГОСТ 6402-70 |
17 | 14.3723000 | Панель соединительная |
18 | 602602 | Колодка гнездовая |
19 | 46-10-127 | Заглушка |
20 | 700-40-6662 | Чехол |
21 | 404-13-2 | Зажим |
21 | 404-13-2-20 | Зажим |
22 | 415119 | Хомутик |
23 | 700-40-6684-06 | Прокладка |
24 | 1106-10-111-01-20СП | Жгут |
24 | 1106-10-111-01СБ | Жгут |
25 | 18.3729.000 | Сопротивление дополнительное 0 ТУ 37.003.1250-90 |
26 | Гайка М6 ГОСТ 5915-70 | Гайка М6 ГОСТ 5915-70 |
Вкладка 16 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ ПОЛА КАБИНЫ
Вкладка 16 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
2502-10-15-03-10СБ | Электрооборудование пола кабины | |
2502-10-15-03-20СБ | Электрооборудование пола кабины | |
1 | Винт В.М3-6gх10 | Винт В.М3-6gх10 |
2 | Гайка М3 | Гайка М3 |
3 | Шайба 3 | Шайба 3 |
4 | 310020 | Шайба 3.01.08кп.019 ГОСТ 11371-78 |
4 | 310020-20 | Шайба 3.01.08кп.0221 ГОСТ 6402-70 |
5 | 2502-10-145-02-20СП | Жгут |
5 | 2502-10-145-02СБ | Жгут |
6 | 415178 | Хомутик |
7 | 700-40-6684-03 | Прокладка |
8 | 17.3723000 | Панель соединительная |
9 | Болт М6-6gх25 | Болт М6-6gх25 |
10 | Шайба 6 Т | Шайба 6 Т |
11 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
11 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
12 | 2502-10-133-20СП | Плата |
12 | 2502-10-133СБ | Плата |
13 | Винт В.М6-6gх12 | Винт В.М6-6gх12 |
14 | 415119 | Хомутик |
15 | 700-40-6684-06 | Прокладка |
16 | 2502-10-156-01-10СБ | Блок выключателей |
16 | 2502-10-156-01-20СП | Блок выключателей |
16 | 2502-10-156-01СБ | Блок выключателей |
17 | 2502-10-141-02-20СП | Жгут |
17 | 2502-10-141-02СБ | Жгут |
18 | 2501-89-123СБ | Клипса |
19 | Винт В.М6-6gх16 | Винт В.М6-6gх16 |
Вкладка 17 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ ПОЛА КАБИНЫ
Вкладка 17 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
2502-10-15-03СБ | Электрооборудование пола кабины | |
1 | 2502-10-153-01-10СБ | Щиток приборов |
1 | 2502-10-153-01-20СП | Щиток приборов |
1 | 2502-10-153-01СБ | Щиток приборов |
2 | 700-40-6695 | Кольцо |
3 | Винт В.М4-6gх12 | Винт В.М4-6gх12 |
4 | Гайка М4 | Гайка М4 |
5 | Шайба 4 | Шайба 4 |
6 | 310050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 |
6 | 310050-20 | Шайба 4.01.08кп.0221 ГСТ 11371-78 |
7 | 311502-10-103-10СП | Щиток приборов |
7 | 311502-10-103-20СП | Щиток приборов |
7 | 311502-10-103СБ | Щиток приборов |
8 | 700-40-6684-03 | Прокладка |
9 | 700-41-3307 | Хомутик |
10 | Винт В.М6-6gх22 | Винт В.М6-6gх22 |
11 | Шайба 6 Т | Шайба 6 Т |
12 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
12 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
13 | Винт В.М3-6gх10 | Винт В.М3-6gх10 |
14 | Гайка М3 | Гайка М3 |
15 | Шайба 3 | Шайба 3 |
16 | 310020 | Шайба 3.01.08кп.019 ГОСТ 11371-78 |
16 | 310020-20 | Шайба 3.01.08кп.0221 ГОСТ 6402-70 |
17 | 14.3723000 | Панель соединительная |
18 | 602602 | Колодка гнездовая |
19 | 46-10-127 | Заглушка |
20 | 700-40-6662 | Чехол |
21 | 404-13-2 | Зажим |
21 | 404-13-2-20 | Зажим |
22 | 415119 | Хомутик |
23 | 700-40-6684-06 | Прокладка |
24 | 1106-10-111-01-20СП | Жгут |
24 | 1106-10-111-01СБ | Жгут |
25 | 18.3729.000 | Сопротивление дополнительное 0 ТУ 37.003.1250-90 |
26 | Гайка М6 ГОСТ 5915-70 | Гайка М6 ГОСТ 5915-70 |
Вкладка 18 - Заголовок:
ЭЛЕКТРООБОРУДОВАНИЕ ПОЛА КАБИНЫ
Вкладка 18 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
2502-10-15-03-10СБ | Электрооборудование пола кабины | |
2502-10-15-03-20СБ | Электрооборудование пола кабины | |
1 | Винт В.М3-6gх10 | Винт В.М3-6gх10 |
2 | Гайка М3 | Гайка М3 |
3 | Шайба 3 | Шайба 3 |
4 | 310020 | Шайба 3.01.08кп.019 ГОСТ 11371-78 |
4 | 310020-20 | Шайба 3.01.08кп.0221 ГОСТ 6402-70 |
5 | 2502-10-145-02-20СП | Жгут |
5 | 2502-10-145-02СБ | Жгут |
6 | 415178 | Хомутик |
7 | 700-40-6684-03 | Прокладка |
8 | 17.3723000 | Панель соединительная |
9 | Болт М6-6gх25 | Болт М6-6gх25 |
10 | Шайба 6 Т | Шайба 6 Т |
11 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
11 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
12 | 2502-10-133-20СП | Плата |
12 | 2502-10-133СБ | Плата |
13 | Винт В.М6-6gх12 | Винт В.М6-6gх12 |
14 | 415119 | Хомутик |
15 | 700-40-6684-06 | Прокладка |
16 | 2502-10-156-01-10СБ | Блок выключателей |
16 | 2502-10-156-01-20СП | Блок выключателей |
16 | 2502-10-156-01СБ | Блок выключателей |
17 | 2502-10-141-02-20СП | Жгут |
17 | 2502-10-141-02СБ | Жгут |
18 | 2501-89-123СБ | Клипса |
19 | Винт В.М6-6gх16 | Винт В.М6-6gх16 |
Характеристики
Приборы и датчики Четра Т-11.01Я
Вкладка 1 - Заголовок:
ЩИТОК ПРИБОРОВ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
2502-10-153-01-10СБ | Щиток приборов | |
2502-10-153-01-20СП | Щиток приборов | |
2502-10-153-01СБ | Щиток приборов | |
1 | Винт В.М4-6gх12 | Винт В.М4-6gх12 |
2 | Шайба 4.65Г | Шайба 4.65Г |
3 | 310050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 |
3 | 310050-20 | Шайба 4.01.08кп.0221 ГСТ 11371-78 |
4 | 3501-10-156-20СП | Плата |
4 | 3501-10-156СБ | Плата |
5 | 3501-10-171-20СП | Щиток |
5 | 3501-10-171СБ | Щиток |
6 | 901.3747 | Реле |
7 | 700-40-6684-04 | Прокладка |
8 | 700-41-3179 | Хомутик |
9 | Болт М8-6gх16 | Болт М8-6gх16 |
10 | Шайба 8 Т.65Г | Шайба 8 Т.65Г |
11 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
11 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
12 | 607605 | Колодка гнездовая ОСТ 37.003.032-88 |
13 | 2502-10-154-20СБ | Жгут |
13 | 2502-10-154СБ | Жгут |
14 | Шайба 3.65Г | Шайба 3.65Г |
15 | Гайка М3-7Н | Гайка М3-7Н |
16 | Винт В.М3-6gх10 | Винт В.М3-6gх10 |
17 | 11.3845.100 | Усилитель |
17 | 405-10-149-21-20СП | Провод |
17 | 405-10-149-21СБ | Провод |
18 | 2502-10-119-20СП | Провод 112 |
18 | 2502-10-119СБ | Провод 112 |
18 | 310020 | Шайба 3.01.08кп.019 ГОСТ 11371-78 |
18 | 310020-20 | Шайба 3.01.08кп.0221 ГОСТ 6402-70 |
19 | 3501-10-129-25-20СП | Провод |
19 | 3501-10-129-25СБ | Провод |
20 | 3501-10-41 | Проставка |
21 | УБ170-01-Т | Приемник указателя уровня топлива |
21 | УБ170-01-У-ХЛ | Приемник указателя уровня топлива |
21 | УБ170-01-Э | Приемник указателя уровня топлива |
22 | А24-2 | Лампа А24-2 ГОСТ 2023.1-88 |
23 | ЛВ211-3714329 | Патрон со штекером ТУ 37.458.063-90 |
24 | Винт В.М6-6gх12 | Винт В.М6-6gх12 |
25 | Шайба 6 Т.65Г | Шайба 6 Т.65Г |
26 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
26 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
27 | 11.3812-Т | Указатель напряжения |
27 | 11.3812-Э | Указатель напряжения |
27 | 41214 | Указатель напряжения |
28 | Реле-сигнализатор 733.3747-10 | Реле-сигнализатор 733.3747-10 |
29 | 350420 | Винт ВМ6-6gх8.58.019 ГОСТ 17473-80 |
29 | 350420-20 | Винт ВМ6-6gх8.58.029 ГОСТ 17473-80 |
30 | 2502-10-120-20СП | Провод 110 |
30 | 2502-10-120СБ | Провод 110 |
31 | УК171-01-Т | Приемник указателя температуры |
31 | УК171-01-У-ХЛ | Приемник указателя температуры |
31 | УК171-01-Э | Приемник указателя температуры |
32 | 3501-10-42-01 | Панель |
32 | 3501-10-42-01-20 | Панель |
33 | 313502-10-118-01СБ | Плата |
34 | УК170-03-Т | Приемник указателя давления |
34 | УК170-03-У-ХЛ | Приемник указателя давления |
34 | УК170-03-Э | Приемник указателя давления |
35 | Винт В.М4-6gх25 | Винт В.М4-6gх25 |
36 | Гайка М4-7Н | Гайка М4-7Н |
37 | 2521.3813 | Тахометр ТУ 37.003.1251-85 |
37 | 2527.3813 | Тахометр ТУ 37.003.1251-85 |
38 | Винт В.М5-6gх12 | Винт В.М5-6gх12 |
39 | Гайка М5-7Н | Гайка М5-7Н |
40 | Шайба 5.65Г | Шайба 5.65Г |
41 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 |
41 | 310080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 |
42 | 3501-10-129-26-20СП | Провод |
42 | 3501-10-129-26СБ | Провод |
43 | 404-10-180-78-20СБ | Провод |
43 | 404-10-180-78СБ | Провод |
44 | 3501-10-159-20СП | Провод |
44 | 3501-10-159СБ | Провод |
Вкладка 2 - Заголовок:

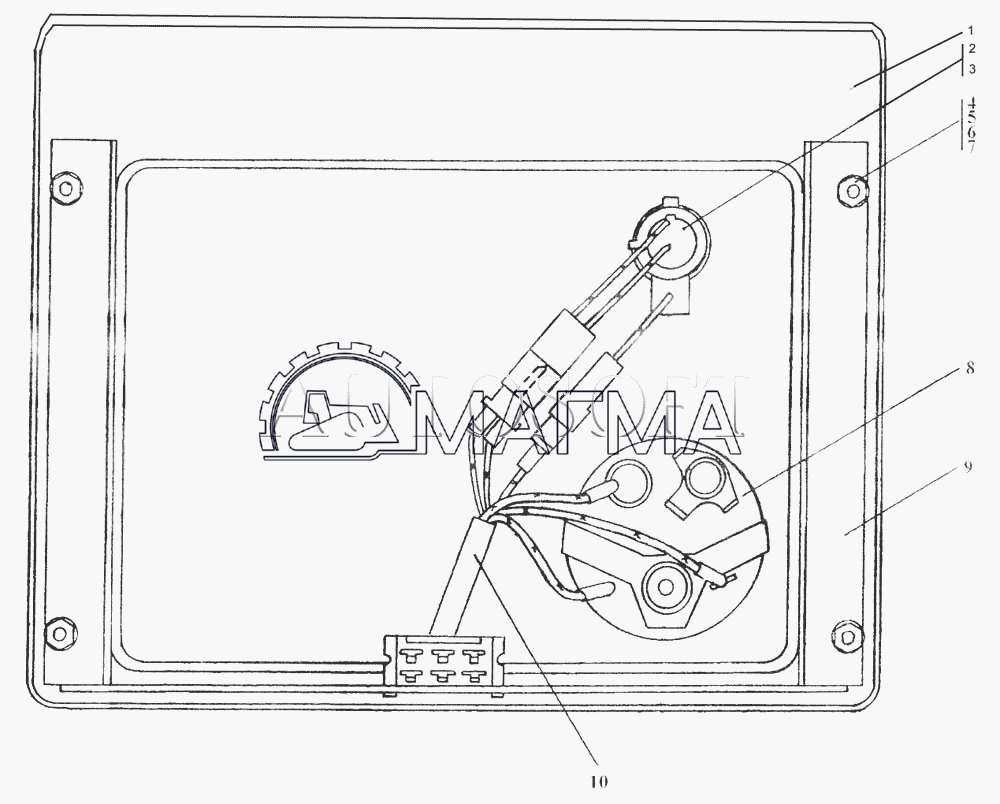

ЩИТОК ПРИБОРОВ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
311502-10-103-20СП | Щиток приборов | |
311502-10-103СБ | Щиток приборов | |
1 | 311502-10-1 | Панель |
1 | 311502-10-1-20 | Панель |
2 | Прикуриватель 11.3725 | Прикуриватель 11.3725 |
3 | 311502-10-16 | Шайба специальная |
3 | 311502-10-16-20 | Шайба специальная |
4 | Винт В.М5-6gх12 | Винт В.М5-6gх12 |
5 | Гайка М5 | Гайка М5 |
6 | Шайба 5 | Шайба 5 |
7 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 |
7 | 310080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 |
8 | УК171-01-Т | Приемник указателя температуры |
8 | УК171-01-У-ХЛ | Приемник указателя температуры |
8 | УК171-01-У-ХЛ-Э | Приемник указателя температуры |
9 | 312001-10-115-20СП | Щиток |
9 | 312001-10-115СБ | Щиток |
10 | 311502-10-104-20СП | Жгут |
10 | 311502-10-104СБ | Жгут |
Характеристики
Рама Четра Т-11.01Я
Вкладка 1 - Заголовок:

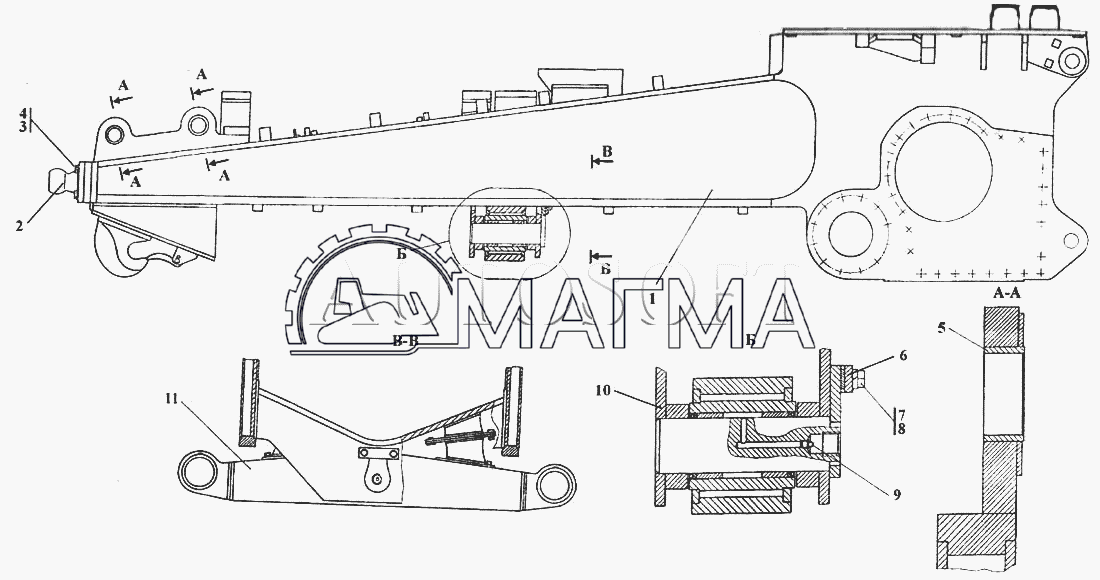

РАМА
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-11-2-01-20СП | Рама | |
1101-11-2-01СБ | Рама | |
1 | 1101-11-4-02-20СП | Корпус с лонжеронами |
1 | 1101-11-4-02СБ | Корпус с лонжеронами |
2 | 1101-11-19 | Опора |
2 | 1101-11-19-20СП | Опора |
3 | 280724 | Болт М20-6gх50 |
3 | 280724-20 | Болт М20-6gх50 |
4 | 315317 | Шайба |
5 | 403-55-346-01 | Втулка |
6 | 46-98-2 | Планка |
7 | 280521 | Болт М16-6gх30.10.9.40Х019 ГОСТ 7796-70 |
7 | 280521-20 | Болт М16-6gх30.10.9.40Х029 ГОСТ 7796-70 |
8 | Шайба 16 ОТ | Шайба 16 ОТ |
9 | Масленка 1.2кд6Хр | Масленка 1.2кд6Хр |
9 | Масленка 1.2Ц6 | Масленка 1.2Ц6 |
10 | 1101-11-20 | Палец |
11 | 1101-11-37-20СП | Балка |
11 | 1101-11-37СБ | Балка |
Вкладка 2 - Заголовок:
РАМА (ДЛЯ МОДЕЛИ Т-11.01ЯМ)
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1112-11-01 | Рама | |
1112-11-1-20СП | Рама | |
1 | 1101-11-4-02-20СП | Корпус с лонжеронами |
1 | 1101-11-4-02СБ | Корпус с лонжеронами |
2 | 1101-11-19 | Опора |
2 | 1101-11-19-20СП | Опора |
3 | 280724 | Болт М20-6gх50 |
3 | 280724-20 | Болт М20-6gх50 |
4 | 315317 | Шайба |
5 | 403-55-346-01 | Втулка |
6 | 46-98-2 | Планка |
7 | 280521 | Болт М16-6gх30.10.9.40Х019 ГОСТ 7796-70 |
7 | 280521-20 | Болт М16-6gх30.10.9.40Х029 ГОСТ 7796-70 |
8 | Шайба 16 ОТ | Шайба 16 ОТ |
9 | Масленка 1.2кд6Хр | Масленка 1.2кд6Хр |
9 | Масленка 1.2Ц6 | Масленка 1.2Ц6 |
10 | 1101-11-20 | Палец |
11 | 1112-11-09 | Балка |
11 | 1112-11-9-20СП | Балка |
Характеристики
Подвеска Четра Т-11.01Я
Вкладка 1 - Заголовок:

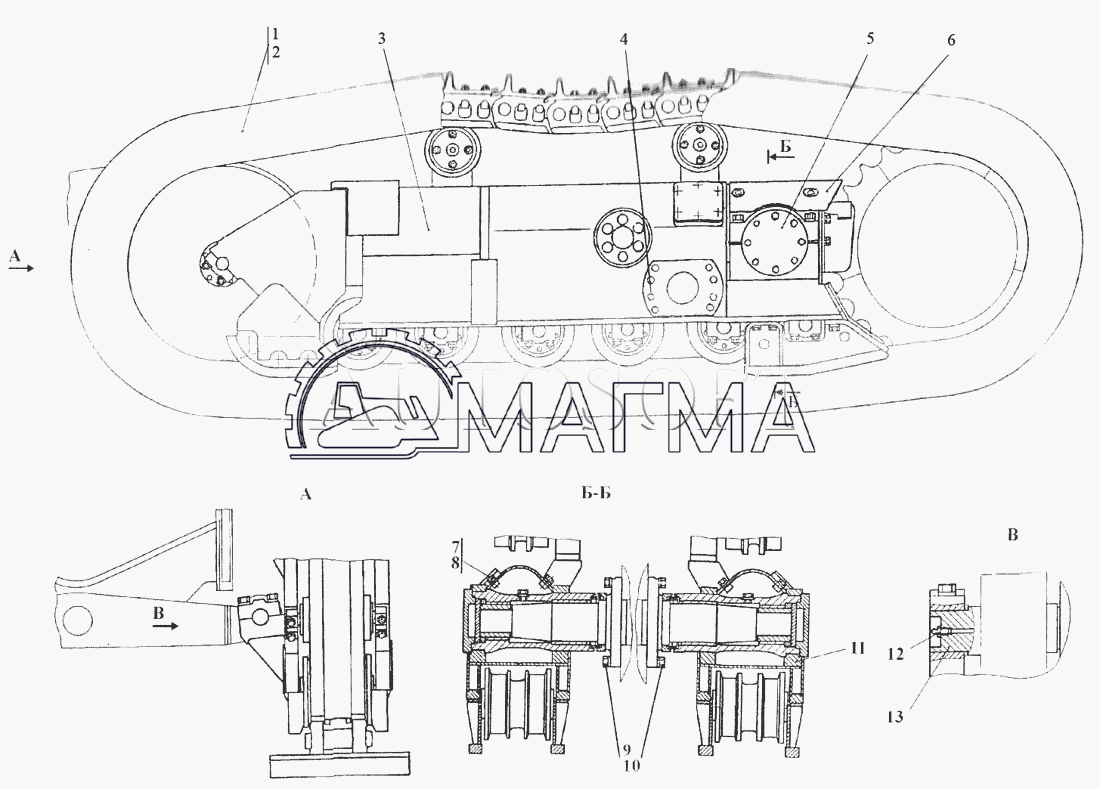

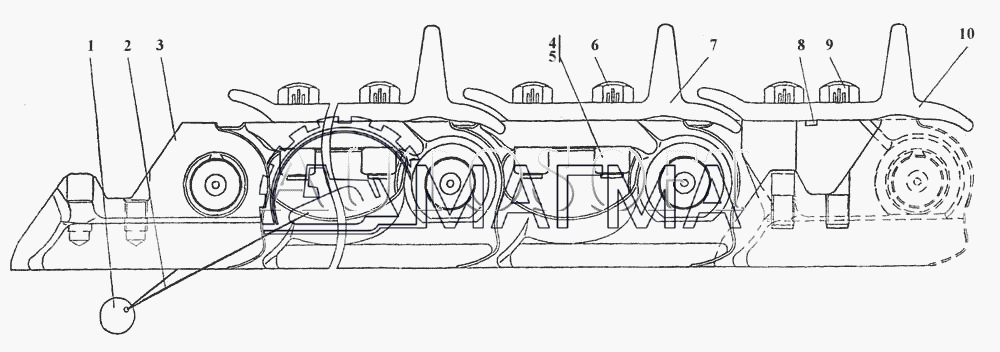

СИСТЕМА ХОДОВАЯ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-21-1СБ | Система ходовая | |
1102-21-1-20СП | Система ходовая | |
1 | 1101-22-1СБ | Гусеница |
2 | Гусеница ТЖ203-22-000 | Гусеница ТЖ203-22-000 |
3 | 1101-21-3-20СП | Тележка |
3 | 1101-21-73СБ | Тележка |
4 | 440001 | Пробка |
5 | 1501-21-218-20СП | Шарнир |
5 | 1501-21-218СБ | Шарнир |
6 | 1101-21-72 | Кожух |
6 | 1101-21-72-20 | Кожух |
7 | 700-31-2209 | Шайба ГОСТ 11371-78 |
7 | 700-31-2209-20 | Шайба ГОСТ 11371-78 |
8 | 280520 | Болт М16х1.5-6gх30.109.40Х019 ГОСТ 7796-70 |
8 | 280520-20 | Болт М16х1.5-6gх30.109.40Х.029 ГОСТ 7796-70 |
9 | 315355 | Шайба |
9 | 315355-20 | Шайба |
10 | 280840 | Болт М24х2-6gх90.109.40Х019 ГОСТ 7796-70 |
10 | 280840-20 | Болт М24х2-6gх90.109. 40Х029 ГОСТ 7796-70 |
11 | 1101-21-72СБ | Тележка |
11 | 1102-21-2-20СП | Тележка |
12 | Масленка 1.2.кд6Хр | Масленка 1.2.кд6Хр |
12 | Масленка 1.2.Ц6 | Масленка 1.2.Ц6 |
13 | 1101-21-60 | Ось |
Вкладка 2 - Заголовок:
СИСТЕМА ХОДОВАЯ (ДЛЯ МОДЕЛИ Т-11.01ЯМ)
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1112-21-1-20СП | Система ходовая | |
1112-21-1СБ | Система ходовая | |
1 | Т203-22-000-01СБ | Гусеница |
2 | 1112-21-3-20СП | Тележка |
2 | 1112-21-3СБ | Тележка |
3 | 440001 | Пробка |
4 | 1112-21-18-20СП | Шарнир |
4 | 1112-21-38СБ | Шарнир |
5 | 1112-21-12 | Кожух |
5 | 1112-21-12-20 | Кожух |
6 | 700-31-2209 | Шайба ГОСТ 11371-78 |
6 | 700-31-2209-20 | Шайба ГОСТ 11371-78 |
7 | 280520 | Болт М16х1.5-6gх30.109.40Х019 ГОСТ 7796-70 |
7 | 280520-20 | Болт М16х1.5-6gх30.109.40Х.029 ГОСТ 7796-70 |
8 | 315355 | Шайба |
8 | 315355-20 | Шайба |
9 | 280840 | Болт М24х2-6gх90.109.40Х019 ГОСТ 7796-70 |
9 | 280840-20 | Болт М24х2-6gх90.109. 40Х029 ГОСТ 7796-70 |
10 | 1112-21-2-20СП | Тележка |
10 | 1112-21-2СБ | Тележка |
11 | Масленка 1.2кд6Хр | Масленка 1.2кд6Хр |
11 | Масленка 1.2Ц6 | Масленка 1.2Ц6 |
12 | 1101-21-60 | Ось |
Вкладка 3 - Заголовок:
ТЕЛЕЖКА
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-21-112СБ | Рама тележки | |
1101-21-12-20СП | Рама тележки | |
1101-21-17-01-20СП | Механизм натяжения | |
1101-21-2-20СП | Тележка | |
1101-21-3-20СП | Тележка | |
1101-21-30-01-20СП | Отбойник | |
1101-21-30-01СБ | Отбойник | |
1101-21-31-01СБ | Щиток | |
1101-21-34-01-20СП | Щиток | |
1101-21-43-01СБ | Механизм натяжения | |
1101-21-72СБ | Тележка | |
1101-21-73СБ | Тележка | |
1 | 1101-21-41-20СП | Колесо натяжное |
1 | 1101-21-41СБ | Колесо натяжное |
2 | 1101-21-109СБ | Рама тележки передняя |
2 | 1101-21-9-20СП | Рама тележки передняя |
3 | Болт М12-6gх20 | Болт М12-6gх20 |
4 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
4 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
5 | 1101-21-122 | Опора |
6 | 1101-21-122 | Болт |
6 | 285582-20 | Болт |
7 | Шайба 16 ОТ | Шайба 16 ОТ |
8 | 280742 | Болт М20-6gх85.109.40Х019 ГОСТ 7796-70 |
8 | 280742-20 | Болт М20-6gх85.109.40Х029 ГОСТ 7796-70 |
9 | Шайба 20 ОТ | Шайба 20 ОТ |
10 | 1101-21-10СБ | Каток поддерживающий |
10 | 1101-21-115СБ | Каток поддерживающий |
11 | 1101-21-11-20СП | Рама тележки |
11 | 1101-21-111СБ | Рама тележки |
12 | 1101-21-16-20СП | Механизм сдавания |
12 | 1101-21-16СБ | Механизм сдавания |
13 | 1101-21-17-20СП | Механизм натяжения |
13 | 1101-21-43СБ | Механизм натяжения |
14 | 1101-21-30-20СП | Отбойник |
14 | 1101-21-30СБ | Отбойник |
15 | 280543 | Болт 3М16-6gх45.109.40Х019 ГОСТ 7796-70 |
15 | 280543-20 | Болт 3М16-6gх45.109.40Х029 ГОСТ 7795-70 |
16 | 280521 | Болт М16-6gх30.10.9.40Х019 ГОСТ 7796-70 |
16 | 280521-20 | Болт М16-6gх30.10.9.40Х029 ГОСТ 7796-70 |
17 | 315271 | Шайба |
17 | 315271-20 | Шайба |
18 | 1101-21-31СБ | Щиток |
18 | 1101-21-32-20СП | Щиток |
19 | 1101-21-32-01-20СП | Щиток |
19 | 1101-21-32СБ | Щиток |
20 | 1101-21-34-20СП | Щиток |
20 | 1101-21-34СБ | Щиток |
21 | 280720 | Болт М20х1.5-6gх40.109.40Х.019 ГОСТ 7796-70 |
21 | 280720-20 | Болт М20х1.5-6gх40.109.40Х.029 ГОСТ 7796-70 |
22 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 |
22 | 310310-20 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 |
23 | 1101-21-40-01-20СП | Каток опорный |
23 | А11-21-001-01СБ | Каток опорный |
24 | 300310 | Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70 |
24 | 300310-20 | Гайка М20х1.5-6Н.12.40Х.029 ГОСТ 5915-70 |
25 | 1101-21-40-20СП | Каток опорный |
25 | А11-21-001СБ | Каток опорный |
26 | 280750 | Болт М20х1.5-6gх120 |
26 | 280750-20 | Болт М20х1.5-6gх120 |
27 | 280551-01 | Болт М16-6gх85 |
27 | 280551-01-20 | Болт М16-6gх85 |
28 | 1101-21-97 | Отбойник |
28 | 1101-21-97-20 | Отбойник |
29 | 1101-21-96 | Отбойник |
29 | 1101-21-96-20 | Отбойник |
30 | 450308 | Прокладка |
30 | 450308-20 | Прокладка |
31 | Болт М8-6gх16 | Болт М8-6gх16 |
32 | Шайба 8 Т | Шайба 8 Т |
33 | 1101-21-71 | Крышка |
34 | 1501-21-227 | Стопор |
35 | 280535 | Болт М16х1.5-6gх38.109.40Х.019 ГОСТ 7796-70 |
35 | 280535-20 | Болт М16х1.5-6gх38.109.40Х.029 ГОСТ 7796-70 |
36 | 1101-21-65 | Вкладыш |
37 | 1501-21-65 | Крышка |
38 | Кольцо 088-095-46-2-51-1668 | Кольцо 088-095-46-2-51-1668 |
39 | 1101-21-64 | Каркас |
40 | 400466 | Кольцо упругое |
41 | 1101-21-62 | Манжета |
42 | 1101-21-63 | Манжета |
43 | 400467 | Кольцо упругое |
44 | 1501-21-99 | Втулка |
45 | 1101-21-109 | Крышка |
46 | 1101-21-35-20СП | Стяжка |
46 | 1101-21-35СБ | Стяжка |
47 | 1101-21-95 | Труба |
48 | 325381 | Штифт |
Вкладка 4 - Заголовок:
ТЕЛЕЖКА (ДЛЯ МОДЕЛИ Т-11.01ЯМ)
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-21-30-01-20СП | Отбойник | |
1101-21-30-01СБ | Отбойник | |
1101-21-31-01-20СП | Отбойник | |
1101-21-31-01СБ | Отбойник | |
1101-21-31-01СБ | Щиток | |
1101-21-31-01СБ | Щиток | |
1101-21-34-01-20СП | Щиток | |
1112-21-112СБ | Рама тележки | |
1112-21-12-20СП | Рама тележки | |
1112-21-2-20СП | Тележка | |
1112-21-2СБ | Тележка | |
1112-21-3-20СП | Тележка | |
1112-21-3СБ | Тележка | |
1 | 315271 | Шайба |
1 | 315271-20 | Шайба |
2 | 280521 | Болт М16-6gх30.10.9.40Х019 ГОСТ 7796-70 |
2 | 280521-20 | Болт М16-6gх30.10.9.40Х029 ГОСТ 7796-70 |
3 | 1101-21-97 | Отбойник |
3 | 1101-21-97-20 | Отбойник |
4 | 1101-21-96 | Отбойник |
4 | 1101-21-96-20 | Отбойник |
5 | 1101-21-14-20СП | Каток опорный |
5 | А11-21-001СБ | Каток опорный |
6 | 280551-01 | Болт М16-6gх85 |
6 | 280551-01-20 | Болт М16-6gх85 |
7 | 1101-21-14-01-20СП | Каток опорный |
7 | А11-21-001-01СБ | Каток опорный |
8 | 280750 | Болт М20х1.5-6gх120 |
8 | 280750-20 | Болт М20х1.5-6gх120 |
9 | Шайба 20 ОТ | Шайба 20 ОТ |
10 | Болт М16-6gх45 | Болт М16-6gх45 |
11 | 300310 | Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70 |
11 | 300310-20 | Гайка М20х1.5-6Н.12.40Х.029 ГОСТ 5915-70 |
12 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 |
12 | 310310-20 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 |
13 | 280720 | Болт М20х1.5-6gх40.109.40Х.019 ГОСТ 7796-70 |
13 | 280720-20 | Болт М20х1.5-6gх40.109.40Х.029 ГОСТ 7796-70 |
14 | 1101-21-34-20СП | Щиток |
14 | 1101-21-34СБ | Щиток |
15 | 1101-21-34-20СП | Щиток |
15 | 1101-21-34СБ | Щиток |
16 | Шайба 16 ОТ | Шайба 16 ОТ |
17 | 1101-21-30-20СП | Отбойник |
17 | 1101-21-30СБ | Отбойник |
18 | 1101-21-17-20СП | Механизм натяжения |
18 | 1101-21-43СБ | Механизм натяжения |
19 | 1101-21-16-20СП | Механизм сдавания |
19 | 1101-21-16СБ | Механизм сдавания |
20 | 1112-21-11-20СП | Рама тележки |
20 | 1112-21-111СБ | Рама тележки |
21 | 1101-21-10СБ | Каток поддерживающий |
21 | 1101-21-115СБ | Каток поддерживающий |
22 | 280742 | Болт М20-6gх85.109.40Х019 ГОСТ 7796-70 |
22 | 280742-20 | Болт М20-6gх85.109.40Х029 ГОСТ 7796-70 |
23 | 1101-21-122 | Болт |
23 | 285582-20 | Болт |
24 | 1101-21-122 | Опора |
25 | 1501-21-220 | Кожух |
26 | Болт М12-6gх20 | Болт М12-6gх20 |
27 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
27 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
28 | 1101-21-109СБ | Рама тележки передняя |
28 | 1101-21-9-20СП | Рама тележки передняя |
29 | 1101-21-13-20СП | Колесо натяжное |
29 | 1101-21-41СБ | Колесо натяжное |
30 | 450308 | Прокладка |
30 | 450308-20 | Прокладка |
31 | Болт М8-6gх16 | Болт М8-6gх16 |
32 | Шайба 8 Т | Шайба 8 Т |
33 | 1101-21-71 | Крышка |
34 | 1501-21-227 | Стопор |
35 | 280535 | Болт М16х1.5-6gх38.109.40Х.019 ГОСТ 7796-70 |
35 | 280535-20 | Болт М16х1.5-6gх38.109.40Х.029 ГОСТ 7796-70 |
36 | 1101-21-65 | Вкладыш |
37 | 1501-21-65 | Крышка |
38 | Кольцо 088-095-46-2-51-1668 | Кольцо 088-095-46-2-51-1668 |
39 | 1501-21-99 | Втулка |
40 | 400467 | Кольцо упругое |
41 | 1101-21-63 | Манжета |
42 | 1101-21-62 | Манжета |
43 | 400466 | Кольцо упругое |
44 | 1101-21-64 | Каркас |
45 | 1101-21-110 | Крышка |
46 | 1101-21-111 | Крышка |
47 | 320260 | Штифт |
48 | 325381 | Штифт |
49 | 1101-21-95 | Труба |
50 | 1101-21-35-20СП | Стяжка |
50 | 1101-21-35СБ | Стяжка |
51 | 1101-21-109 | Крышка |
52 | 1101-21-33-01 | Лист |
52 | 1101-21-33-01-20 | Лист |
53 | 1101-21-31-20СП | Отбойник |
53 | 1101-21-31СБ | Отбойник |
Характеристики
Гусеницы и катки опорные Четра Т-11.01Я
Вкладка 1 - Заголовок:
ГУСЕНИЦА
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
Т203-22-000СБ | Гусеница | |
1 | 42437 | Бирка |
2 | Проволока 1-С-1 | Проволока 1-С-1 |
3 | Т203-22-100СБ | Цепь |
4 | ТЖ203-22-004 | Гайка |
5 | 30326-1 | Гайка |
6 | 700-28-2352 | Болт |
7 | ТЖ203-22-001 | Башмак |
8 | 700-34-2062 | Шпонка 2-10х8х50 ГОСТ 23360-78 |
9 | ТЖ203-22-003 | Болт замыкающий |
10 | ТЖ203-22-002 | Башмак замыкающий |
Вкладка 2 - Заголовок:
ГУСЕНИЦА (ДЛЯ МОДЕЛИ Т-11.01ЯМ)
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
Т203-22-000-01СБ | Гусеница | |
1 | 23.903.7900-4229-04 | Бирка |
2 | Проволока 1-С-1 | Проволока 1-С-1 |
3 | ТЖ203-22-100-01СБ | Цепь |
4 | ТЖ203-22-004 | Гайка |
5 | 30326-1 | Гайка |
6 | 700-28-2352 | Болт |
7 | ТЖ203-22-001-01 | Башмак |
8 | 700-34-2062 | Шпонка 2-10х8х50 ГОСТ 23360-78 |
9 | ТЖ203-22-003 | Болт замыкающий |
10 | ТЖ203-22-002-01 | Башмак замыкающий |
Вкладка 3 - Заголовок:

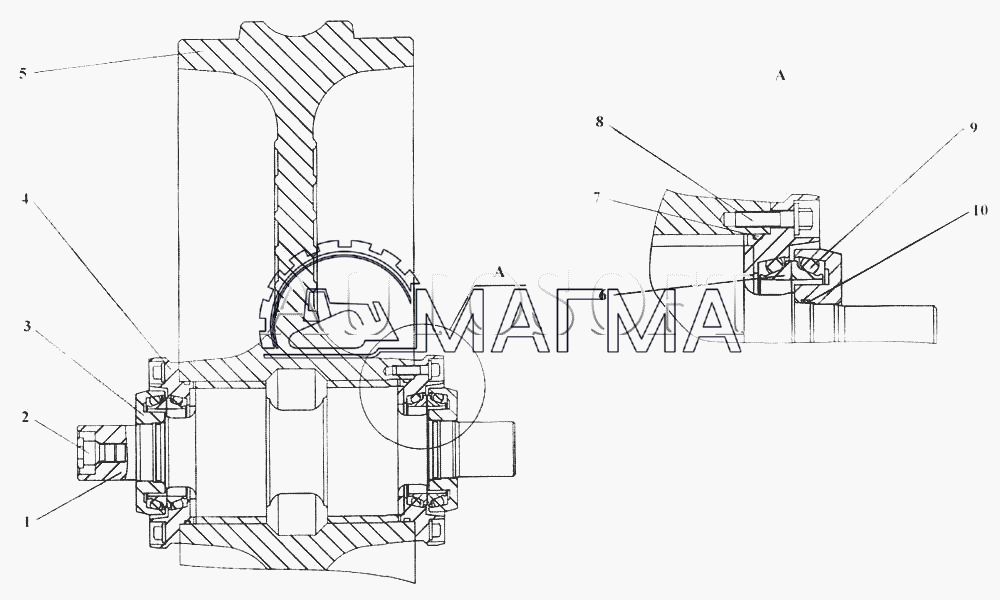

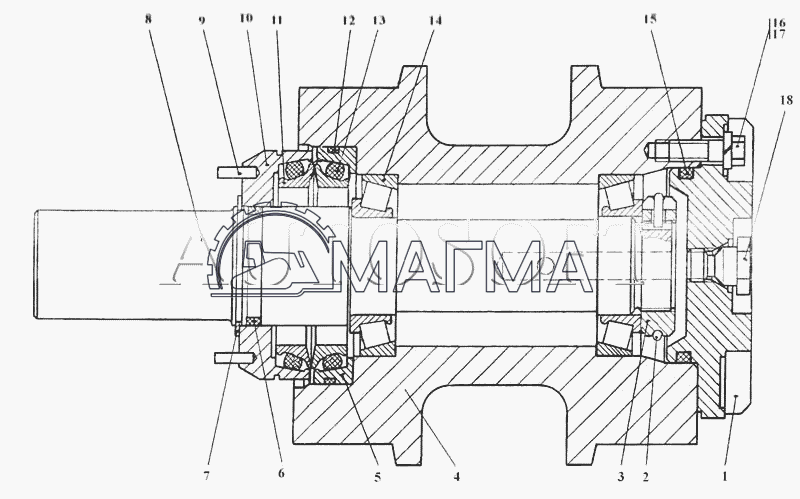

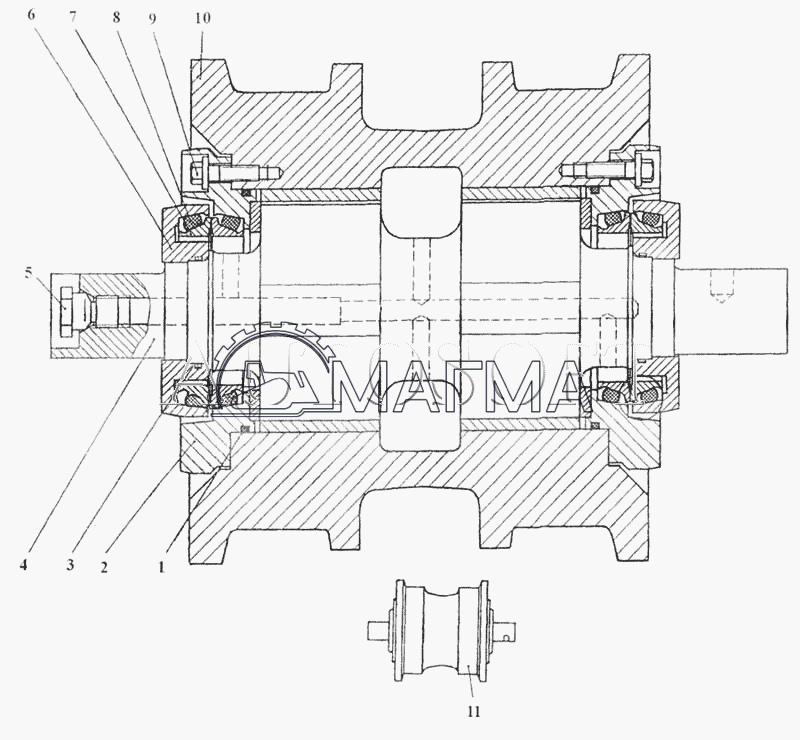

КАТОК ОПОРНЫЙ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-21-40-01-20СП | Каток опорный | |
1101-21-40-20СП | Каток опорный | |
А11-21-001-01СБ | Каток опорный | |
А11-21-001СБ | Каток опорный | |
1 | Кольцо 114-120-36-2-51-1668 | Кольцо 114-120-36-2-51-1668 |
2 | 1101-21-56СБ | Фланец |
3 | Кольцо 045-050-30-2-51-1668 | Кольцо 045-050-30-2-51-1668 |
4 | 1101-21-141-01 | Ось |
5 | 375509 | Пробка |
5 | 375509-20 | Пробка |
6 | 1101-21-107 | Крышка |
7 | 1501-21-142 | Кольцо уплотнительное |
8 | 400452 | Кольцо упругое |
9 | 1101-21-108 | Болт специальный |
9 | 1101-21-108-20 | Болт специальный |
10 | 1101-21-55-20СП | Каток |
10 | 1101-21-55СБ | Каток |
11 | 1101-21-55-01-20СП | Каток |
11 | 1101-21-55-01СБ | Каток |
Вкладка 4 - Заголовок:
КАТОК ПОДДЕРЖИВАЮЩИЙ
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-21-10СБ | Каток поддерживающий | |
1101-21-115СБ | Каток поддерживающий | |
1 | 1101-21-123 | Крышка |
2 | 1501-21-125 | Кольцо стопорное |
3 | 1501-21-124 | Гайка специальная |
4 | 1101-21-54СБ | Каток |
5 | 1501-21-120 | Корпус уплотнения |
6 | Кольцо 049-055-36-2-51-1668 | Кольцо 049-055-36-2-51-1668 |
7 | 580550 | Кольцо С55 ГОСТ 13940-86 |
8 | 1101-21-119 | Ось |
9 | 325180 | Штифт |
10 | 1101-21-121 | Крышка |
11 | 1501-21-142 | Кольцо уплотнительное |
12 | Кольцо 104-110-36-2-51-1668 | Кольцо 104-110-36-2-51-1668 |
13 | 400452 | Кольцо упругое |
14 | Подшипник 7209 | Подшипник 7209 |
15 | Кольцо 080-090-58-2-51-1668 | Кольцо 080-090-58-2-51-1668 |
16 | Болт М10-6gх30 | Болт М10-6gх30 |
17 | Шайба 10 ОТ | Шайба 10 ОТ |
18 | 375509 | Пробка |
18 | 375509-20 | Пробка |
Вкладка 5 - Заголовок:
КОЛЕСО НАТЯЖНОЕ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-21-41-20СП | Колесо натяжное | |
1101-21-41СБ | Колесо натяжное | |
1 | 1101-21-141 | Ось |
2 | 375509 | Пробка |
2 | 375509-20 | Пробка |
3 | 1101-21-107 | Крышка |
4 | 1101-21-56СБ | Фланец |
5 | 1101-21-63-20СП | Колесо |
5 | 1101-21-63СБ | Колесо |
6 | 1501-21-142 | Кольцо уплотнительное |
7 | Кольцо 114-120-36-2-51-1668 | Кольцо 114-120-36-2-51-1668 |
8 | 1101-21-108 | Болт специальный |
8 | 1101-21-108-20 | Болт специальный |
9 | 400452 | Кольцо упругое |
10 | Кольцо 045-050-30-2-51-1668 | Кольцо 045-050-30-2-51-1668 |
Вкладка 6 - Заголовок:
МЕХАНИЗМ НАТЯЖЕНИЯ
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-21-17-01-20СП | Механизм натяжения | |
1101-21-17-20СП | Механизм натяжения | |
1101-21-43-01СБ | Механизм натяжения | |
1101-21-43СБ | Механизм натяжения | |
1101-21-60-01-20СП | Шток | |
1101-21-60-01СБ | Шток | |
1 | 2001-21-126 | Крышка |
2 | Болт М8-6gх35 | Болт М8-6gх35 |
3 | 46-21-203СБ | Втулка |
4 | 2001-21-65СБ | Цилиндр |
5 | 2501-21-39 | Крышка |
5 | 2501-21-39-20 | Крышка |
6 | 700-40-3096 | Сальник |
7 | 1101-21-60-20СП | Шток |
7 | 1101-21-60СБ | Шток |
8 | 700-32-2177 | Штифт |
9 | 285140 | Болт |
9 | 285140-20 | Болт |
10 | Проволока КС-1.6 | Проволока КС-1.6 |
11 | Кольцо 16х22 МН4152-62 | Кольцо 16х22 МН4152-62 |
12 | 375515 | Пробка |
12 | 375515-20 | Пробка |
13 | 500192 | Кольцо СТ 13-5-7.5 ГОСТ 288-72 |
14 | 46-21-756 | Игла |
14 | 46-21-756-20 | Игла |
15 | 46-21-717 | Пробка |
15 | 46-21-717-20 | Пробка |
16 | 46-21-718 | Обойма |
17 | 700-40-260-11 | Прокладка |
18 | 1101-21-136 | Наконечник |
19 | Масленка 1.2.кд6Хр | Масленка 1.2.кд6Хр |
19 | Масленка 1.2.Ц6 | Масленка 1.2.Ц6 |
20 | 46-21-978 | Манжета |
21 | Кольцо 080-090-58-2-51-1668 | Кольцо 080-090-58-2-51-1668 |
22 | 700-40-4360 | Шайба |
23 | Кольцо 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 |
24 | 585630 | Кольцо |
Вкладка 7 - Заголовок:
МЕХАНИЗМ СДАВАНИЯ
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-21-16-20СП | Механизм сдавания | |
1101-21-16СБ | Механизм сдавания | |
1 | 2001-21-131 | Стопор |
1 | 2001-21-131-20 | Стопор |
2 | 2001-21-130 | Гайка |
2 | 2001-21-130-20 | Гайка |
3 | 1501-21-128 | Фланец |
3 | 1501-21-128-20 | Фланец |
4 | 1101-21-36-20СП | Фланец |
4 | 1101-21-36СБ | Фланец |
5 | 1501-21-132 | Пружина |
5 | 1501-21-132-20 | Пружина |
Вкладка 8 - Заголовок:
ШАРНИР
Вкладка 8 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1501-21-218-20СП | Шарнир | |
1501-21-218СБ | Шарнир | |
1 | 1501-21-152 | Крышка |
1 | 1501-21-152-20 | Крышка |
2 | Кольцо 160-165-36-2-3 | Кольцо 160-165-36-2-3 |
3 | 1501-21-157 | Фланец |
4 | 1501-21-156 | Кольцо |
5 | 1501-21-155 | Вкладыш |
6 | 400453 | Кольцо упругое |
7 | 1501-21-158 | Кольцо уплотнительное |
8 | 1501-21-153 | Корпус уплотнения |
9 | 1501-21-219СБ | Корпус |
10 | 1501-21-260 | Ось |
11 | 375515 | Пробка |
11 | 375515-20 | Пробка |
12 | 700-40-260-11 | Прокладка |
13 | Болт М12х1.25-6gх40 | Болт М12х1.25-6gх40 |
14 | Шайба 12 ОТ | Шайба 12 ОТ |
15 | 280351 | Болт 3М12-6gх40 |
15 | 280351-20 | Болт 3М12-6gх40 |
Вкладка 9 - Заголовок:
ШАРНИР (ДЛЯ МОДЕЛИ Т-11.01ЯМ)
Вкладка 9 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1112-21-18-20СП | Шарнир | |
1112-21-38СБ | Шарнир | |
1 | 1112-21-19СБ | Корпус |
2 | 1112-21-15 | Ось |
3 | 375515 | Пробка |
3 | 375515-20 | Пробка |
4 | 700-40-260-11 | Прокладка |
5 | Болт М12х1.25-6gх40 | Болт М12х1.25-6gх40 |
6 | Шайба 12 ОТ | Шайба 12 ОТ |
7 | 280351 | Болт 3М12-6gх40 |
7 | 280351-20 | Болт 3М12-6gх40 |
8 | 1501-21-152 | Крышка |
8 | 1501-21-152-20 | Крышка |
9 | Кольцо 160-165-36-2-3 | Кольцо 160-165-36-2-3 |
10 | 1501-21-157 | Фланец |
11 | 1501-21-156 | Кольцо |
12 | 1501-21-155 | Вкладыш |
13 | 400453 | Кольцо упругое |
14 | 1501-21-158 | Кольцо уплотнительное |
15 | 1501-21-153 | Корпус уплотнения |
Характеристики
Трансмиссия Четра Т-11.01Я
Вкладка 1 - Заголовок:
БЛОК ТРАНСМИССИИ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-12-16-20СП | Блок трансмиссии | |
1101-12-16СБ | Блок трансмиссии | |
1 | 1101-12-15 | Передача главная |
2 | 1101-12-14 | Коробка передач |
2 | 1101-12-14-20СП | Коробка передач |
3 | 280507-01 | Болт М14х1.5-6gх45 |
3 | 280507-01-20 | Болт М14х1.5-6gх45 |
4 | Шайба 14 ОТ | Шайба 14 ОТ |
5 | 325382 | Штифт |
Вкладка 2 - Заголовок:
УСТАНОВКА ТРАНСМИССИИ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-16-1-20СП | Установка трансмиссии | |
1101-16-1СБ | Установка трансмиссии | |
1 | Кольцо 040-048-46-2-51-1668 | Кольцо 040-048-46-2-51-1668 |
2 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
3 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
4 | 1101-15-15-20СП | Делитель потока |
4 | 1101-15-15СБ | Делитель потока |
5 | Шайба 12 ОТ | Шайба 12 ОТ |
6 | 280388 | Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 |
6 | 280388-20 | Болт М12-6gх90.109.40Х029 ГОСТ 7795-70 |
7 | 1501-15-41-20СБ | Блок управления |
7 | 1501-15-41СБ | Блок управления |
8 | Кольцо 022-026-25-2-51-1668 | Кольцо 022-026-25-2-51-1668 |
9 | Кольцо 042-050-46-2-51-1668 | Кольцо 042-050-46-2-51-1668 |
10 | Болт М12-6gх30 | Болт М12-6gх30 |
11 | 1101-16-109-20СП | Горловина |
11 | 1101-16-109СБ | Горловина |
12 | Болт М12-6gх35 | Болт М12-6gх35 |
13 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
13 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
14 | 280379 | Болт 3М12-6gх65.109.40Х.019 ГОСТ 7796-70 |
14 | 280379-20 | Болт 3М12-6gх65.109.40Х.029 ГОСТ 7796-70 |
15 | 280544 | Болт М16х1.5-6gх45.109.40Х019 ГОСТ 7796-70 |
15 | 280544-20 | Болт М16х1.5-6gх45.109.40Х029 ГОСТ 7796-70 |
16 | 305250 | Гайка М16х1.5 ГОСТ 5915-70 |
16 | 305250-20 | Гайка М16х1.5 ГОСТ 5915-70 |
17 | Шайба 16 ОТ | Шайба 16 ОТ |
18 | 1101-49-1 | Вал карданный |
18 | 1101-49-1-20 | Вал карданный |
19 | 1101-16-102СБ | Фланец |
20 | Кольцо 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 |
21 | 280150 | Болт М8-6gх55.40.58.019 ГОСТ 7795-70 |
21 | 280150-20 | Болт М8-6gх55.40.58.029 ГОСТ 7795-70 |
22 | Шайба 8 Т | Шайба 8 Т |
23 | 1101-14-2-01СБ | Гидротрансформатор с редуктором при вода насосов |
23 | 1101-14-2СБ | Гидротрансформатор с редуктором привода насосов |
24 | 280507-03 | Болт М14х1.5-6gх80 |
24 | 280507-03-20 | Болт М14х1.5-6gх80 |
25 | Шайба 14 ОТ | Шайба 14 ОТ |
26 | 404-26-213-24-20СП | Рукав диаметр 12 |
26 | 404-26-213-24СБ | Рукав диаметр 12 |
27 | 5001-26-78 | Штуцер ввертной |
27 | 5001-26-78-20 | Штуцер ввертной |
28 | 1101-16-31 | Крышка |
29 | 1501-15-20-20СП | Блок управления |
29 | 1501-15-20СБ | Блок управления |
30 | 1101-16-113СБ | Торсион |
31 | 280551 | Болт М16-6gх50 |
31 | 280551-20 | Болт М16-6gх50 |
32 | 580515 | Кольцо С52 ГОСТ 13943-86 |
33 | Кольцо 045-050-30-2-51-1668 | Кольцо 045-050-30-2-51-1668 |
34 | 1101-19-38 | Крышка |
35 | 1101-19-2-20СП | Передача бортовая. фрикцион и тормоз |
35 | 1101-19-2СБ | Передача бортовая. фрикцион и тормоз |
36 | 325520 | Штифт |
37 | 400468-42 | Кольцо |
38 | 280507-02 | Болт М14х1.5-6gх65 |
38 | 280507-02-20 | Болт М14х1.5-6gх65 |
39 | 280507-01 | Болт М14х1.5-6gх45 |
39 | 280507-01-20 | Болт М14х1.5-6gх45 |
40 | 285517 | Болт |
40 | 285517-20 | Болт |
41 | Кольцо 026-032-36-2-51-1668 | Кольцо 026-032-36-2-51-1668 |
42 | 1101-12-16-20СП | Блок трансмиссии |
42 | 1101-12-16СБ | Блок трансмиссии |
43 | 325382 | Штифт |
44 | 280383 | Болт 3М12х85 ГОСТ 7796-70 |
44 | 280383-20 | Болт 3М12-6gх85 |
45 | 1101-15-10-20СП | Фильтр |
45 | 1101-15-10СБ | Фильтр |
46 | Кольцо 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 |
47 | Кольцо 104-110-36-2-3 | Кольцо 104-110-36-2-3 |
Вкладка 3 - Заголовок:
УСТАНОВКА ТРАНСМИССИИ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-16-1-20СП | Установка трансмиссии | |
1101-16-1СБ | Установка трансмиссии | |
1 | Кольцо 040-048-46-2-51-1668 | Кольцо 040-048-46-2-51-1668 |
2 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
3 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
4 | 1101-15-15-20СП | Делитель потока |
4 | 1101-15-15СБ | Делитель потока |
5 | Шайба 12 ОТ | Шайба 12 ОТ |
6 | 280388 | Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 |
6 | 280388-20 | Болт М12-6gх90.109.40Х029 ГОСТ 7795-70 |
7 | 1501-15-41-20СБ | Блок управления |
7 | 1501-15-41СБ | Блок управления |
8 | Кольцо 022-026-25-2-51-1668 | Кольцо 022-026-25-2-51-1668 |
9 | Кольцо 042-050-46-2-51-1668 | Кольцо 042-050-46-2-51-1668 |
10 | Болт М12-6gх30 | Болт М12-6gх30 |
11 | 1101-16-109-20СП | Горловина |
11 | 1101-16-109СБ | Горловина |
12 | Болт М12-6gх35 | Болт М12-6gх35 |
13 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
13 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
14 | 280379 | Болт 3М12-6gх65.109.40Х.019 ГОСТ 7796-70 |
14 | 280379-20 | Болт 3М12-6gх65.109.40Х.029 ГОСТ 7796-70 |
15 | 280544 | Болт М16х1.5-6gх45.109.40Х019 ГОСТ 7796-70 |
15 | 280544-20 | Болт М16х1.5-6gх45.109.40Х029 ГОСТ 7796-70 |
16 | 305250 | Гайка М16х1.5 ГОСТ 5915-70 |
16 | 305250-20 | Гайка М16х1.5 ГОСТ 5915-70 |
17 | Шайба 16 ОТ | Шайба 16 ОТ |
18 | 1101-49-1 | Вал карданный |
18 | 1101-49-1-20 | Вал карданный |
19 | 1101-16-102СБ | Фланец |
20 | Кольцо 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 |
21 | 280150 | Болт М8-6gх55.40.58.019 ГОСТ 7795-70 |
21 | 280150-20 | Болт М8-6gх55.40.58.029 ГОСТ 7795-70 |
22 | Шайба 8 Т | Шайба 8 Т |
23 | 1101-14-2-01СБ | Гидротрансформатор с редуктором при вода насосов |
23 | 1101-14-2СБ | Гидротрансформатор с редуктором привода насосов |
24 | 280507-03 | Болт М14х1.5-6gх80 |
24 | 280507-03-20 | Болт М14х1.5-6gх80 |
25 | Шайба 14 ОТ | Шайба 14 ОТ |
26 | 404-26-213-24-20СП | Рукав диаметр 12 |
26 | 404-26-213-24СБ | Рукав диаметр 12 |
27 | 5001-26-78 | Штуцер ввертной |
27 | 5001-26-78-20 | Штуцер ввертной |
28 | 1101-16-31 | Крышка |
29 | 1501-15-20-20СП | Блок управления |
29 | 1501-15-20СБ | Блок управления |
30 | 1101-16-113СБ | Торсион |
31 | 280551 | Болт М16-6gх50 |
31 | 280551-20 | Болт М16-6gх50 |
32 | 580515 | Кольцо С52 ГОСТ 13943-86 |
33 | Кольцо 045-050-30-2-51-1668 | Кольцо 045-050-30-2-51-1668 |
34 | 1101-19-38 | Крышка |
35 | 1101-19-2-20СП | Передача бортовая. фрикцион и тормоз |
35 | 1101-19-2СБ | Передача бортовая. фрикцион и тормоз |
36 | 325520 | Штифт |
37 | 400468-42 | Кольцо |
38 | 280507-02 | Болт М14х1.5-6gх65 |
38 | 280507-02-20 | Болт М14х1.5-6gх65 |
39 | 280507-01 | Болт М14х1.5-6gх45 |
39 | 280507-01-20 | Болт М14х1.5-6gх45 |
40 | 285517 | Болт |
40 | 285517-20 | Болт |
41 | Кольцо 026-032-36-2-51-1668 | Кольцо 026-032-36-2-51-1668 |
42 | 1101-12-16-20СП | Блок трансмиссии |
42 | 1101-12-16СБ | Блок трансмиссии |
43 | 325382 | Штифт |
44 | 280383 | Болт 3М12х85 ГОСТ 7796-70 |
44 | 280383-20 | Болт 3М12-6gх85 |
45 | 1101-15-10-20СП | Фильтр |
45 | 1101-15-10СБ | Фильтр |
46 | Кольцо 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 |
47 | Кольцо 104-110-36-2-3 | Кольцо 104-110-36-2-3 |
Вкладка 4 - Заголовок:
УСТАНОВКА ТРАНСМИССИИ (ДЛЯ МОДЕЛИ Т-11.01ЯМ)
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-16-1-01-20СП | Установка трансмиссии | |
1101-16-1-01СБ | Установка трансмиссии | |
1 | 1101-16-100-20СП | Трубопровод |
1 | 1101-16-100СБ | Трубопровод |
2 | Кольцо 075-081-36-2-ИРП1314-1 | Кольцо 075-081-36-2-ИРП1314-1 |
3 | Болт М12-6gх25 | Болт М12-6gх25 |
4 | Шайба 12 ОТ | Шайба 12 ОТ |
5 | 461601 | Рукав |
5 | 461601-20 | Рукав |
6 | Хомут стяжной червячный 1085-У-02 | Хомут стяжной червячный 1085-У-02 |
7 | 280150 | Болт М8-6gх55.40.58.019 ГОСТ 7795-70 |
7 | 280150-20 | Болт М8-6gх55.40.58.029 ГОСТ 7795-70 |
8 | Шайба 8 Т | Шайба 8 Т |
9 | 1101-16-3 | Бугель |
9 | 1101-16-3-20 | Бугель |
10 | 400040 | Уплотнение |
11 | 1101-16-101-20СП | Опора |
11 | 1101-16-101СБ | Опора |
12 | Болт М10-6gх20 | Болт М10-6gх20 |
13 | Шайба 10 ОТ | Шайба 10 ОТ |
14 | 2501-26-83 | Фланец |
14 | 2501-26-83-20 | Фланец |
15 | 1101-16-5 | Труба |
15 | 1101-16-5-20 | Труба |
16 | 281391 | Болт 3М12-6gх110.109.40Х.019 ГОСТ 7796-70 |
16 | 281391-20 | Болт 3М12-6gх110 |
17 | Кольцо 060-070-58-2-51-1668 | Кольцо 060-070-58-2-51-1668 |
18 | 1101-16-2 | Фланец |
18 | 1101-16-2-20 | Фланец |
19 | Болт М12-6gх30 | Болт М12-6gх30 |
20 | Насос НШ100А-3 ГСТУ3-25-18-97 | Насос НШ100А-3 ГСТУ3-25-18-97 |
20 | Насос НШ100А-3Т ГСТУ3-25-18-97 | Насос НШ100А-3Т ГСТУ3-25-18-97 |
21 | 1101-16-103-20СП | Заборник |
21 | 1101-16-103СБ | Заборник |
22 | 1101-16-106СБ | Линейка |
23 | 2501-15-124-20СП | Пробка |
23 | 2501-15-124СБ | Пробка |
24 | 1101-16-107-20СП | Кожух |
24 | 1101-16-107СБ | Кожух |
25 | 280500 | Болт 3М14х1.5-6gх35 |
25 | 280500-20 | Болт 3М14х1.5-6gх35 |
26 | Шайба 14 ОТ | Шайба 14 ОТ |
27 | 2501-15-103 | Муфта |
28 | 580307 | Кольцо С34 ГОСТ 13940-86 |
29 | 1101-16-104-20СП | Труба |
29 | 1101-16-104СБ | Труба |
30 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
31 | Кольцо 039-045-36-2-51-1668 | Кольцо 039-045-36-2-51-1668 |
32 | 400324 | Пластина |
33 | 2001-16-15 | Кронштейн |
33 | 2001-16-15-20 | Кронштейн |
34 | 310230 | Шайба 12.01.08кп.019 ГОСТ 6958-78 |
34 | 310230-20 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 |
35 | Болт М12х1.25-6gх25 | Болт М12х1.25-6gх25 |
36 | 2501-15-107 | Хомут |
36 | 2501-15-107-20 | Хомут |
37 | Гайка М8 | Гайка М8 |
38 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 |
38 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 |
39 | 46-14-141-20СП | Сапун |
39 | 46-14-141СБ | Сапун |
40 | 450310 | Прокладка |
40 | 450310-20 | Прокладка |
41 | 280379 | Болт 3М12-6gх65.109.40Х.019 ГОСТ 7796-70 |
41 | 280379-20 | Болт 3М12-6gх65.109.40Х.029 ГОСТ 7796-70 |
42 | 1101-16-4 | Планка |
42 | 1101-16-4-20 | Планка |
43 | 280551 | Болт М16-6gх50 |
43 | 280551-20 | Болт М16-6gх50 |
44 | Шайба 16 ОТ | Шайба 16 ОТ |
45 | 580380 | Кольцо С38 ГОСТ 13941-86 |
45 | Кольцо 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 |
46 | 1101-16-112-20СП | Клапан |
46 | 1101-16-112СБ | Клапан |
47 | 1101-16-6 | Муфта |
48 | Кольцо 045-050-30-2-51-1668 | Кольцо 045-050-30-2-51-1668 |
49 | 700-37-2140 | Пробка |
49 | 700-37-2140-20 | Пробка |
50 | Кольцо 014-018-25-2-51-1668 | Кольцо 014-018-25-2-51-1668 |
51 | Кольцо 025-030-30-2-51-1668 | Кольцо 025-030-30-2-51-1668 |
52 | Кольцо 049-055-36-2-51-1668 | Кольцо 049-055-36-2-51-1668 |
53 | Кольцо 034-038-25-2-3 | Кольцо 034-038-25-2-3 |
54 | 280383 | Болт 3М12х85 ГОСТ 7796-70 |
54 | 280383-20 | Болт 3М12-6gх85 |
Вкладка 5 - Заголовок:
УСТАНОВКА ТРАНСМИССИИ (ДЛЯ МОДЕЛИ Т-11.01ЯМ)
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-16-1-01-20СП | Установка трансмиссии | |
1101-16-1-01СБ | Установка трансмиссии | |
1 | 1101-16-100-20СП | Трубопровод |
1 | 1101-16-100СБ | Трубопровод |
2 | Кольцо 075-081-36-2-ИРП1314-1 | Кольцо 075-081-36-2-ИРП1314-1 |
3 | Болт М12-6gх25 | Болт М12-6gх25 |
4 | Шайба 12 ОТ | Шайба 12 ОТ |
5 | 461601 | Рукав |
5 | 461601-20 | Рукав |
6 | Хомут стяжной червячный 1085-У-02 | Хомут стяжной червячный 1085-У-02 |
7 | 280150 | Болт М8-6gх55.40.58.019 ГОСТ 7795-70 |
7 | 280150-20 | Болт М8-6gх55.40.58.029 ГОСТ 7795-70 |
8 | Шайба 8 Т | Шайба 8 Т |
9 | 1101-16-3 | Бугель |
9 | 1101-16-3-20 | Бугель |
10 | 400040 | Уплотнение |
11 | 1101-16-101-20СП | Опора |
11 | 1101-16-101СБ | Опора |
12 | Болт М10-6gх20 | Болт М10-6gх20 |
13 | Шайба 10 ОТ | Шайба 10 ОТ |
14 | 2501-26-83 | Фланец |
14 | 2501-26-83-20 | Фланец |
15 | 1101-16-5 | Труба |
15 | 1101-16-5-20 | Труба |
16 | 281391 | Болт 3М12-6gх110.109.40Х.019 ГОСТ 7796-70 |
16 | 281391-20 | Болт 3М12-6gх110 |
17 | Кольцо 060-070-58-2-51-1668 | Кольцо 060-070-58-2-51-1668 |
18 | 1101-16-2 | Фланец |
18 | 1101-16-2-20 | Фланец |
19 | Болт М12-6gх30 | Болт М12-6gх30 |
20 | Насос НШ100А-3 ГСТУ3-25-18-97 | Насос НШ100А-3 ГСТУ3-25-18-97 |
20 | Насос НШ100А-3Т ГСТУ3-25-18-97 | Насос НШ100А-3Т ГСТУ3-25-18-97 |
21 | 1101-16-103-20СП | Заборник |
21 | 1101-16-103СБ | Заборник |
22 | 1101-16-106СБ | Линейка |
23 | 2501-15-124-20СП | Пробка |
23 | 2501-15-124СБ | Пробка |
24 | 1101-16-107-20СП | Кожух |
24 | 1101-16-107СБ | Кожух |
25 | 280500 | Болт 3М14х1.5-6gх35 |
25 | 280500-20 | Болт 3М14х1.5-6gх35 |
26 | Шайба 14 ОТ | Шайба 14 ОТ |
27 | 2501-15-103 | Муфта |
28 | 580307 | Кольцо С34 ГОСТ 13940-86 |
29 | 1101-16-104-20СП | Труба |
29 | 1101-16-104СБ | Труба |
30 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
31 | Кольцо 039-045-36-2-51-1668 | Кольцо 039-045-36-2-51-1668 |
32 | 400324 | Пластина |
33 | 2001-16-15 | Кронштейн |
33 | 2001-16-15-20 | Кронштейн |
34 | 310230 | Шайба 12.01.08кп.019 ГОСТ 6958-78 |
34 | 310230-20 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 |
35 | Болт М12х1.25-6gх25 | Болт М12х1.25-6gх25 |
36 | 2501-15-107 | Хомут |
36 | 2501-15-107-20 | Хомут |
37 | Гайка М8 | Гайка М8 |
38 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 |
38 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 |
39 | 46-14-141-20СП | Сапун |
39 | 46-14-141СБ | Сапун |
40 | 450310 | Прокладка |
40 | 450310-20 | Прокладка |
41 | 280379 | Болт 3М12-6gх65.109.40Х.019 ГОСТ 7796-70 |
41 | 280379-20 | Болт 3М12-6gх65.109.40Х.029 ГОСТ 7796-70 |
42 | 1101-16-4 | Планка |
42 | 1101-16-4-20 | Планка |
43 | 280551 | Болт М16-6gх50 |
43 | 280551-20 | Болт М16-6gх50 |
44 | Шайба 16 ОТ | Шайба 16 ОТ |
45 | 580380 | Кольцо С38 ГОСТ 13941-86 |
45 | Кольцо 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 |
46 | 1101-16-112-20СП | Клапан |
46 | 1101-16-112СБ | Клапан |
47 | 1101-16-6 | Муфта |
48 | Кольцо 045-050-30-2-51-1668 | Кольцо 045-050-30-2-51-1668 |
49 | 700-37-2140 | Пробка |
49 | 700-37-2140-20 | Пробка |
50 | Кольцо 014-018-25-2-51-1668 | Кольцо 014-018-25-2-51-1668 |
51 | Кольцо 025-030-30-2-51-1668 | Кольцо 025-030-30-2-51-1668 |
52 | Кольцо 049-055-36-2-51-1668 | Кольцо 049-055-36-2-51-1668 |
53 | Кольцо 034-038-25-2-3 | Кольцо 034-038-25-2-3 |
54 | 280383 | Болт 3М12х85 ГОСТ 7796-70 |
54 | 280383-20 | Болт 3М12-6gх85 |
Характеристики
Передача главная Четра Т-11.01Я
Вкладка 1 - Заголовок:
БУСТЕР
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-12-100СБ | Бустер | |
1 | 2501-12-181-32 | Кольцо уплотнительное |
2 | 1101-12-6 | Корпус |
3 | 1101-12-10 | Поршень |
4 | 2501-12-181-34 | Кольцо уплотнительное |
5 | 1101-12-33 | Тарелка |
6 | 1101-12-32 | Кольцо |
7 | 1101-12-31 | Кольцо |
Вкладка 2 - Заголовок:
ВОДИЛО
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-12-101-20СП | Водило | |
1101-12-101СБ | Водило | |
1 | Шарик Б6-200 | Шарик Б6-200 |
2 | Подшипник 1000917 | Подшипник 1000917 |
3 | 700-58-2092 | Кольцо С120 ГОСТ 13941-86 |
4 | 1101-12-26 | Ось |
6 | 1101-12-111СБ | Штифт |
7 | 312001-90-36 | Кольцо упорное |
8 | Подшипник 252806 | Подшипник 252806 |
9 | 1101-12-25 | Сателлит |
10 | 1101-12-7 | Водило |
Вкладка 3 - Заголовок:
ВОДИЛО
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-12-103-20СБ | Водило | |
1101-12-103СБ | Водило | |
1 | 1101-12-9 | Водило |
2 | 1101-12-28 | Ось |
3 | 312001-90-36 | Кольцо упорное |
4 | 1101-12-25 | Сателлит |
5 | Подшипник 252806 | Подшипник 252806 |
6 | 1101-12-111СБ | Штифт |
Вкладка 4 - Заголовок:
ВОДИЛО
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-12-101-20СП | Водило | |
1101-12-101СБ | Водило | |
1 | Шарик Б6-200 | Шарик Б6-200 |
2 | Подшипник 1000917 | Подшипник 1000917 |
3 | 700-58-2092 | Кольцо С120 ГОСТ 13941-86 |
4 | 1101-12-26 | Ось |
6 | 1101-12-111СБ | Штифт |
7 | 312001-90-36 | Кольцо упорное |
8 | Подшипник 252806 | Подшипник 252806 |
9 | 1101-12-25 | Сателлит |
10 | 1101-12-7 | Водило |
Вкладка 5 - Заголовок:
ПЕРЕДАЧА ГЛАВНАЯ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-12-15 | Передача главная | |
1 | 1101-12-47 | Ступица |
2 | 1101-12-46 | Шестерня |
3 | 580836 | Кольцо С140 ГОСТ 13941-86 |
4 | 310165 | Шайба 10х3 |
5 | 280210 | Болт М10-6gх35 |
6 | 1101-12-50 | Стакан |
7 | Подшипник 32216 | Подшипник 32216 |
8 | 700-58-2122 | Кольцо С80 ГОСТ 13940-86 |
9 | 300252 | Гайка М14х1.5-6Н |
10 | 315220 | Шайба |
11 | 1101-12-56-01 | Болт призонный |
12 | 370260 | Пробка 3-КГ 1/4 20.019 ТУ 23.1.506-91 |
13 | 1101-12-68 | Втулка |
14 | Проволока КС1 | Проволока КС1 |
15 | 415165-05 | Гайка |
16 | Гайка М12 | Гайка М12 |
17 | 415148-01 | Угольник концевой |
18 | 285221 | Болт |
19 | 1101-12-51 | Стакан |
20 | Шарик Б6-200 | Шарик Б6-200 |
21 | 1101-12-55 | Пластина |
22 | 1101-12-52 | Втулка |
23 | Подшипник 97518 | Подшипник 97518 |
24 | 2601-12-40 | Шайба |
25 | 305590 | Гайка |
26 | 350520 | Винт ВМ-6gх16.33Н.019 ГОСТ 1478-84 |
27 | 280230 | Болт М10-6gх25 |
28 | 1101-12-58 | Прокладка |
29 | 1101-12-58-01 | Прокладка |
30 | 1101-12-58-02 | Прокладка |
Вкладка 6 - Заголовок:
ПЕРЕДАЧА ГЛАВНАЯ
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-12-15 | Передача главная | |
1 | 580510 | Кольцо С50 Ц9хр ГОСТ 13940-86 |
2 | Подшипник 53610 | Подшипник 53610 |
3 | 325382 | Штифт |
4 | 1101-12-45 | Шестерня |
5 | 1101-12-106СБ | Шестерня |
6 | 310225 | Шайба |
7 | 285386 | Болт |
8 | 1101-12-57-02 | Прокладка |
9 | 1101-12-57-01 | Прокладка |
10 | 1101-12-57 | Прокладка |
11 | 310165 | Шайба 10х3 |
12 | 280210 | Болт М10-6gх35 |
13 | 280230 | Болт М10-6gх25 |
14 | Проволока КС1.6 | Проволока КС1.6 |
15 | 280500 | Болт 3М14х1.5-6gх35 |
16 | 1101-12-53 | Крышка |
17 | Подшипник 97512 | Подшипник 97512 |
18 | 1101-12-54 | Пластина |
19 | 1101-12-49 | Стакан |
20 | 1101-12-112СБ | Шестерня |
21 | Подшипник 20007120 ТУ37.006.162-89 | Подшипник 20007120 ТУ37.006.162-89 |
22 | 1101-12-48 | Стакан |
23 | 1101-12-59-02 | Прокладка |
24 | 1101-12-59-01 | Прокладка |
25 | 1101-12-59 | Прокладка |
26 | 370260 | Пробка 3-КГ 1/4 20.019 ТУ 23.1.506-91 |
27 | 1101-12-41 | Корпус |
28 | 1101-12-70 | Корпус |
Характеристики
Бортовая передача Четра Т-11.01Я
Вкладка 1 - Заголовок:
ПЕРЕДАЧА БОРТОВАЯ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-19-11-20СП | Передача бортовая | |
1101-19-11СБ | Передача бортовая | |
1 | 280231 | Болт 3М10х25 |
2 | Проволока 1.6-0-С | Проволока 1.6-0-С |
3 | 1101-19-24 | Планка |
4 | Подшипник 2007128 | Подшипник 2007128 |
5 | Подшипник 2007928 | Подшипник 2007928 |
6 | 1101-19-22 | Кольцо упорное |
7 | 320450 | Штифт |
8 | 320350 | Штифт |
9 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
10 | 375516 | Пробка |
10 | 375516-20 | Пробка |
11 | 1101-19-7 | Шестерня |
12 | 280345 | Болт М12х1.25-6gх35 |
13 | 1101-19-8 | Ступица |
14 | Кольцо 165-170-36-2-3 | Кольцо 165-170-36-2-3 |
15 | 1101-19-27 | Крышка |
16 | 1101-19-17 | Кольцо упорное |
17 | 581671 | Кольцо С72 |
18 | Подшипник 42219 | Подшипник 42219 |
19 | 46-19-278 | Кольцо |
20 | 700-58-2064 | Кольцо С170 ГОСТ 13941-86 |
21 | 400207 | Кольцо |
22 | 1101-19-37 | Корпус |
22 | 1101-19-37-20 | Корпус |
23 | 325383 | Штифт |
24 | Кольцо 135-140-36-2-3 | Кольцо 135-140-36-2-3 |
25 | Подшипник 42215КМ | Подшипник 42215КМ |
26 | 1101-19-6 | Шестерня |
27 | Манжета 1.2-75х100-3 | Манжета 1.2-75х100-3 |
28 | 1101-19-25 | Крышка |
29 | 400468-28 | Кольцо |
30 | 1101-19-101-20СП | Корпус |
30 | 1101-19-101СБ | Корпус |
31 | 280376-01 | Болт М12-6gх60 |
31 | 280376-01-20 | Болт М12-6gх60 |
32 | Шайба 12 ОТ | Шайба 12 ОТ |
33 | 1101-19-26 | Крышка |
33 | 1101-19-26-20 | Крышка |
34 | Кольцо 045-050-30-2-51-1668 | Кольцо 045-050-30-2-51-1668 |
35 | 580515 | Кольцо С52 ГОСТ 13943-86 |
36 | 1101-19-38 | Крышка |
37 | 1101-19-14 | Сектор зубчатый |
38 | 1101-19-30 | Болт специальный |
38 | 1101-19-30-20 | Болт специальный |
39 | 300310 | Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70 |
39 | 300310-20 | Гайка М20х1.5-6Н.12.40Х.029 ГОСТ 5915-70 |
40 | 1101-19-4 | Ступица |
40 | 1101-19-4-20 | Ступица |
41 | 1101-19-11 | Шестерня |
42 | 1101-19-19 | Шайба упорная |
43 | 280501 | Болт М14-6gх50 |
43 | 280501-20 | Болт М14-6gх50 |
44 | Шайба 14 ОТ | Шайба 14 ОТ |
45 | 400468-14 | Кольцо |
46 | 1101-19-5 | Водило |
46 | 1101-19-5-20 | Водило |
47 | 580765 | Кольцо С100 |
48 | 1101-19-20 | Втулка |
49 | Кольцо 050-060-58-2-51-1668 | Кольцо 050-060-58-2-51-1668 |
50 | 1101-19-13 | Ось специальная |
51 | 1101-19-18 | Втулка |
52 | Подшипник 42309 | Подшипник 42309 |
53 | 1101-19-10 | Сателлит |
54 | Кольцо 145-150-36-2-3 | Кольцо 145-150-36-2-3 |
55 | 1101-19-15 | Крышка |
55 | 1101-19-15-20 | Крышка |
56 | 2501-19-28 | Пята |
57 | 1101-19-9 | Шестерня |
58 | 280351 | Болт 3М12-6gх40 |
59 | 280230 | Болт М10-6gх25 |
59 | 280230-20 | Болт М10-6gх25 |
60 | Шайба 10 ОТ | Шайба 10 ОТ |
61 | 1101-19-23 | Шайба упорная |
62 | 1101-19-21 | Палец |
63 | 2501-19-113СБ | Пробка магнитная |
64 | 1101-19-12 | Муфта |
65 | 370150-08 | Пробка 4-КГ1/845.089 ТУ 23.1.506-91 |
Вкладка 2 - Заголовок:
ПЕРЕДАЧА БОРТОВАЯ (ДЛЯ МОДЕЛИ Т-11.01ЯМ)
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1112-19-10-20СП | Передача бортовая | |
1112-19-10СБ | Передача бортовая | |
1 | 280231 | Болт 3М10х25 |
2 | Проволока 1.6-0.С | Проволока 1.6-0.С |
3 | 1101-19-24 | Планка |
4 | 1101-19-12 | Муфта |
5 | Подшипник 2007128 | Подшипник 2007128 |
6 | Подшипник 2007928 | Подшипник 2007928 |
7 | 1101-19-22 | Кольцо упорное |
8 | 320450 | Штифт |
9 | 280345 | Болт М12х1.25-6gх35 |
10 | 320350 | Штифт |
11 | 1101-19-7 | Шестерня |
12 | 375516 | Пробка |
12 | 375516-20 | Пробка |
13 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
14 | 1101-19-8 | Ступица |
15 | Кольцо 165-170-36-2-3 | Кольцо 165-170-36-2-3 |
16 | 1101-19-27 | Крышка |
17 | 1101-19-17 | Кольцо упорное |
18 | 581671 | Кольцо С72 |
19 | Подшипник 42219 | Подшипник 42219 |
20 | 46-19-278 | Кольцо |
21 | 700-58-2064 | Кольцо С170 ГОСТ 13941-86 |
22 | 400207 | Кольцо |
23 | 1112-19-1 | Корпус |
23 | 1112-19-1-20 | Корпус |
24 | 325383 | Штифт |
25 | Подшипник 42215КМ | Подшипник 42215КМ |
26 | 1101-19-38 | Крышка |
27 | 1101-19-6 | Шестерня |
28 | Манжета 1.2-75х100-3 ОСТ 38.05.146-78 | Манжета 1.2-75х100-3 ОСТ 38.05.146-78 |
29 | 1101-19-25 | Крышка |
30 | Кольцо 135-140-36-2-3 | Кольцо 135-140-36-2-3 |
31 | 400468-28 | Кольцо |
32 | 1112-19-100-20СП | Корпус |
32 | 1112-19-100СБ | Корпус |
33 | 280376-01 | Болт М12-6gх60 |
33 | 280376-01-20 | Болт М12-6gх60 |
34 | Шайба 12 ОТ | Шайба 12 ОТ |
35 | 1101-19-26 | Крышка |
35 | 1101-19-26-20 | Крышка |
36 | Кольцо 045-050-30-2-51-1668 | Кольцо 045-050-30-2-51-1668 |
37 | 580515 | Кольцо С52 ГОСТ 13943-86 |
38 | 1101-19-14 | Сектор зубчатый |
39 | 1101-19-30 | Болт специальный |
39 | 1101-19-30-20 | Болт специальный |
40 | 300310 | Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70 |
40 | 300310-20 | Гайка М20х1.5-6Н.12.40Х.029 ГОСТ 5915-70 |
41 | 1101-19-4 | Ступица |
41 | 1101-19-4-20 | Ступица |
42 | 1101-19-11 | Шестерня |
43 | 1101-19-19 | Шайба упорная |
44 | 580765 | Кольцо С100 |
45 | 400468-14 | Кольцо |
46 | 280501 | Болт М14-6gх50 |
46 | 280501-20 | Болт М14-6gх50 |
47 | Шайба 14 ОТ | Шайба 14 ОТ |
48 | 1101-19-5 | Водило |
48 | 1101-19-5-20 | Водило |
49 | 1101-19-20 | Втулка |
50 | Кольцо 050-060-58-2-51-1668 | Кольцо 050-060-58-2-51-1668 |
51 | 1101-19-13 | Ось специальная |
52 | 1101-19-18 | Втулка |
53 | Подшипник 102309М | Подшипник 102309М |
54 | 1101-19-10 | Сателлит |
55 | Кольцо 145-150-36-2-51-1668 | Кольцо 145-150-36-2-51-1668 |
56 | 1101-19-15 | Крышка |
56 | 1101-19-15-20 | Крышка |
57 | 2501-19-28 | Пята |
58 | 1101-19-9 | Шестерня |
59 | 280230 | Болт М10-6gх25 |
59 | 280230-20 | Болт М10-6gх25 |
60 | Шайба 10 ОТ | Шайба 10 ОТ |
61 | 280351 | Болт 3М12-6gх40 |
62 | 1101-19-23 | Шайба упорная |
63 | 2501-19-113СБ | Пробка магнитная |
64 | 1101-19-21 | Палец |
65 | 370150-08 | Пробка 4-КГ1/845.089 ТУ 23.1.506-91 |
Вкладка 3 - Заголовок:
ПЕРЕДАЧА БОРТОВАЯ, ФРИКЦИОН И ТОРМОЗ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-19-2-20СП | Передача бортовая. фрикцион и тормоз | |
1101-19-2СБ | Передача бортовая. фрикцион и тормоз | |
1 | Кольцо 380-390-58-2-3 | Кольцо 380-390-58-2-3 |
2 | 280266-02 | Болт 3М10-6gх160 |
3 | Проволока 1.6-0-С | Проволока 1.6-0-С |
4 | 1101-18-10СБ | Фрикцион бортовой и тормоз остановочный |
5 | Кольцо 030-035-30-2-ИРП1314-1 | Кольцо 030-035-30-2-ИРП1314-1 |
6 | Кольцо 016-020-25-2-51-1668 | Кольцо 016-020-25-2-51-1668 |
7 | 1101-19-11-20СП | Передача бортовая |
7 | 1101-19-11СБ | Передача бортовая |
Вкладка 4 - Заголовок:
ПЕРЕДАЧА БОРТОВАЯ, ФРИКЦИОН И ТОРМОЗ (ДЛЯ МОДЕЛИ Т-11.01ЯМ)
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1112-19-1-20СП | Передача бортовая. фрикцион и тормоз | |
1112-19-1СБ | Передача бортовая. фрикцион и тормоз | |
1 | Кольцо 380-390-58-2-3 | Кольцо 380-390-58-2-3 |
2 | 280266-02 | Болт 3М10-6gх160 |
3 | Проволока 1.6-0-С | Проволока 1.6-0-С |
4 | 1101-18-10СБ | Фрикцион бортовой и тормоз остановочный |
5 | Кольцо 030-035-30-2-ИРП 1314-1 | Кольцо 030-035-30-2-ИРП 1314-1 |
6 | Кольцо 016-020-25-2-51-1668 | Кольцо 016-020-25-2-51-1668 |
7 | 1112-19-10-20СП | Передача бортовая |
7 | 1112-19-10СБ | Передача бортовая |
Вкладка 5 - Заголовок:
ФРИКЦИОН БОРТОВОЙ И ТОРМОЗ ОСТАНОВОЧНЫЙ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-18-10СБ | Фрикцион бортовой и тормоз остановочный | |
1 | Кольцо 315-325-58-2-3 | Кольцо 315-325-58-2-3 |
2 | 2501-12-181-05 | Кольцо уплотнительное |
3 | 281393 | Болт М12-6gх140.109.40Х.019 ГОСТ 7796-70 |
4 | 1101-18-101СБ | Барабан |
5 | 2501-12-181-34 | Кольцо уплотнительное |
6 | 1101-18-8 | Барабан |
7 | 1101-18-15 | Обойма |
8 | Проволока КС-1.6 | Проволока КС-1.6 |
9 | 280231 | Болт 3М10х25 |
10 | Подшипник 1000918 | Подшипник 1000918 |
11 | 1101-18-9 | Барабан |
12 | 580705 | Кольцо С90 ГОСТ 13940-86 |
13 | 1101-18-2 | Вал |
14 | 1101-18-12 | Кольцо |
15 | 1101-18-10 | Поршень |
16 | 1101-18-13 | Кольцо |
17 | 1101-18-16 | Диск |
18 | 1101-18-14 | Крышка |
19 | 1101-18-100СБ | Диск |
20 | 280266-01 | Болт 3М10-6gх80 |
21 | 580805 | Кольцо С110 ГОСТ 13940-86 |
22 | 2501-12-181-37 | Кольцо уплотнительное |
23 | 1101-18-11 | Кольцо |
24 | 1101-18-7 | Тарелка |
25 | 1101-18-6 | Барабан |
26 | 1101-18-5 | Диск нажимной |
27 | 2501-12-181-43 | Кольцо уплотнительное |
28 | 1101-18-4 | Поршень |
29 | 1101-18-3 | Проставка |
30 | 700-37-2182-01 | Пробка |
31 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
32 | 1101-18-1 | Корпус |
33 | 580760 | Кольцо С100 ГОСТ 13940-86 |
34 | 1101-18-20 | Кольцо уплотнительное |
35 | 700-32-2074 | Штифт |
36 | Подшипник 1000920 | Подшипник 1000920 |
37 | 1101-18-17 | Втулка |
Характеристики
Муфта упругая Четра Т-11.01Я
Вкладка 1 - Заголовок:
КОРПУС МУФТЫ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1102-20-10-20СП | Корпус муфты | |
1102-20-10СБ | Корпус муфты | |
1 | 375330 | Пробка |
1 | 375330-20 | Пробка |
2 | Кольцо 018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 |
3 | 280590 | Рым-болт М16.019 ГОСТ 4751-73 |
4 | 46-14-141-20СП | Сапун |
4 | 46-14-141СБ | Сапун |
5 | 580672 | Кольцо С75 ГОСТ 13940-86 |
6 | 1102-20-5 | Вал |
7 | 2002-20-1 | Корпус |
7 | 2002-20-1-20 | Корпус |
8 | Кольцо 270-280-58-2-3 | Кольцо 270-280-58-2-3 |
9 | Болт М12-6gх35 | Болт М12-6gх35 |
10 | Шайба 12 ОТ | Шайба 12 ОТ |
11 | Подшипник 315 ГОСТ 8338-75 | Подшипник 315 ГОСТ 8338-75 |
12 | 2001-20-5 | Крышка |
12 | 2001-20-5-20 | Крышка |
13 | Манжета 2.2-95х120-3 | Манжета 2.2-95х120-3 |
Вкладка 2 - Заголовок:
МУФТА УПРУГАЯ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1102-20-101-20СП | Муфта упругая | |
1102-20-101СБ | Муфта упругая | |
1 | Манжета 1.2-45-65-3 | Манжета 1.2-45-65-3 |
2 | 1102-20-3 | Крышка |
3 | Проволока 1.6-0-С | Проволока 1.6-0-С |
4 | Кольцо 080-090-58-2-51-1668 | Кольцо 080-090-58-2-51-1668 |
5 | 280231 | Болт 3М10х25 |
5 | 280231-20 | Болт 3М10-6gх25 |
6 | 1102-20-9 | Стопор |
7 | 1102-20-7 | Муфта |
8 | 400462 | Втулка |
9 | 1102-20-10 | Стопор |
10 | 1102-20-8 | Ступица |
Характеристики
Коробка передач Четра Т-11.01Я
Вкладка 1 - Заголовок:
КОРОБКА ПЕРЕДАЧ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-12-14 | Коробка передач | |
1101-12-14-20СП | Коробка передач | |
1 | Проволока КС1 ГОСТ 792-67 | Проволока КС1 ГОСТ 792-67 |
2 | 1101-12-09 | Коробка передач планетарная |
3 | Кольцо 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 |
4 | 700-37-2171 | Пробка 3КГ 3/8.45.019 ТУ 23.1.506-91 |
4 | 700-37-2171-20 | Пробка 3-КГ3/845.029 ТУ 23.1.506-91 |
5 | 375331 | Пробка |
5 | 375331-20 | Пробка |
6 | Кольцо 018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 |
7 | 1101-12-71 | Корпус |
7 | 1101-12-71-20 | Корпус |
8 | 450301 | Прокладка |
8 | 450301-20 | Прокладка |
9 | 280230 | Болт М10-6gх25 |
9 | 280230-20 | Болт М10-6gх25 |
10 | Шайба 10 ОТ | Шайба 10 ОТ |
11 | 1101-12-63 | Крышка |
12 | 450271 | Прокладка |
12 | 450271-20 | Прокладка |
13 | Болт М12-6gх30 | Болт М12-6gх30 |
14 | Шайба 12 ОТ | Шайба 12 ОТ |
15 | 2001-12-75 | Крышка |
16 | 400468-24 | Кольцо |
17 | 325382 | Штифт |
18 | 1101-12-36-01 | Болт специальный |
19 | 310225 | Шайба |
20 | 375515 | Пробка |
20 | 375515-20 | Пробка |
21 | Кольцо 014-018-25-2-51-1668 | Кольцо 014-018-25-2-51-1668 |
22 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
Вкладка 2 - Заголовок:
КОРОБКА ПЕРЕДАЧ ПЛАНЕТАРНАЯ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-12-09 | Коробка передач планетарная | |
1 | 475341 | Палец |
2 | 385483 | Пружина |
3 | 385212 | Пружина |
4 | 2501-12-181-44 | Кольцо уплотнительное |
5 | 1101-12-12 | Поршень |
6 | 1101-12-3 | Корпус |
7 | 1101-12-11 | Поршень |
8 | 385479 | Пружина |
9 | 475340 | Палец |
10 | 1101-12-36 | Болт специальный |
11 | 310225 | Шайба |
12 | 312001-90-39 | Диск |
13 | 1101-12-16 | Барабан |
14 | 312001-90-17СБ | Диск |
15 | 1101-12-77 | Корпус |
16 | Подшипник 1000922Л | Подшипник 1000922Л |
17 | 580805 | Кольцо С110 ГОСТ 13940-86 |
18 | 1101-12-17 | Барабан |
19 | 1101-12-22 | Шестерня |
20 | 1101-12-30 | Втулка |
21 | 2501-12-181-27 | Кольцо уплотнительное |
22 | 580680 | Кольцо С85 ГОСТ 13941-86 |
23 | 580609 | Кольцо С60 ГОСТ 13940-86 |
24 | 700-58-2278 | Кольцо С90 |
25 | 2501-12-181-22 | Кольцо уплотнительное |
26 | Подшипник 208 | Подшипник 208 |
27 | 2501-12-181-23 | Кольцо уплотнительное |
28 | 580404 | Кольцо С40 ГОСТ 13940-86 |
29 | 1101-12-69 | Кольцо |
30 | 1101-12-24 | Шестерня |
31 | Подшипник 210 | Подшипник 210 |
32 | 1101-12-23 | Шестерня |
33 | Подшипник 209 | Подшипник 209 |
34 | 580434 | Кольцо С45 |
35 | 2501-12-181-35 | Кольцо уплотнительное |
36 | 580679 | Кольцо С85 |
37 | 580670 | Кольцо С70 ГОСТ 13940-86 |
38 | 1101-12-67 | Кольцо уплотнительное |
39 | 1101-12-14 | Вал |
40 | 1101-12-107СБ | Вал |
41 | 580850 | Кольцо С150Ц9хр ГОСТ 13941-86 |
42 | 1101-12-100СБ | Бустер |
43 | Проволока КС-1.6 | Проволока КС-1.6 |
44 | 280266-03 | Болт 3М10-6gх60 |
45 | 370260 | Пробка 3-КГ 1/4 20.019 ТУ 23.1.506-91 |
46 | 1102-12-101СБ | Водило |
47 | 1101-12-18 | Шестерня |
48 | 1101-12-35 | Диск |
49 | 1101-12-104СБ | Диск |
50 | 1101-12-76 | Корпус |
51 | 585948-01 | Кольцо |
52 | 2501-12-181-40 | Кольцо уплотнительное |
53 | 1101-12-19 | Шестерня |
54 | 1101-12-20 | Шестерня |
55 | 1101-12-75 | Корпус |
56 | Шарик Б6-200 | Шарик Б6-200 |
57 | 2501-12-181-41 | Кольцо уплотнительное |
58 | 325382 | Штифт |
59 | 1101-12-105СБ | Водило |
60 | 1101-12-21 | Шестерня |
61 | 1101-12-74 | Корпус |
62 | 2501-12-181-39 | Кольцо уплотнительное |
63 | 2501-12-181-32 | Кольцо уплотнительное |
64 | 1101-12-103СБ | Водило |
65 | 580676 | Кольцо С80 ГОСТ 13941-86 |
66 | 585948 | Кольцо |
67 | 1101-12-37 | Барабан |
68 | 1101-12-13 | Поршень |
Характеристики
Гидротрансформатор Четра Т-11.01Я
Вкладка 1 - Заголовок:
БЛОК УПРАВЛЕНИЯ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1501-15-20-20СП | Блок управления | |
1501-15-20СБ | Блок управления | |
1 | Кольцо 014-018-25-2-51-1668 | Кольцо 014-018-25-2-51-1668 |
2 | 1501-15-11 | Корпус фиксатора |
3 | 385092 | Пружина |
4 | 1501-15-12 | Фиксатор |
6 | Шайба 8 Т | Шайба 8 Т |
6 | Шайба 8 Т ГОСТ 6402-70 | Шайба 8 Т ГОСТ 6402-70 |
7 | 375330 | Пробка |
8 | Кольцо 018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 |
9 | 1501-15-48 | Болт специальный |
10 | 1501-15-130СБ | Дроссель |
11 | 280388 | Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 |
11 | 280388-20 | Болт М12-6gх90.109.40Х029 ГОСТ 7795-70 |
12 | Гайка М12 | Гайка М12 |
13 | Шайба 12 | Шайба 12 |
13 | Шайба 12 ГОСТ 6402-70 | Шайба 12 ГОСТ 6402-70 |
14 | 370140 | Пробка ТУ23.1.506-91 |
15 | 1501-15-2 | Крышка |
16 | Кольцо 190-195-36-2-51-1668 | Кольцо 190-195-36-2-51-1668 |
17 | 1501-15-23 | Крышка |
18 | 450291 | Прокладка |
19 | 1501-15-19 | Рычаг |
20 | Подшипник 941/15 ГОСТ 4060-78 | Подшипник 941/15 ГОСТ 4060-78 |
21 | Подшипник 941/30 | Подшипник 941/30 |
21 | Подшипник 941/30 ГОСТ 4060-78 | Подшипник 941/30 ГОСТ 4060-78 |
22 | 1501-15-17 | Втулка |
23 | Гайка М8 | Гайка М8 |
24 | 312501-91-145 | Клин |
25 | 1501-15-17-01 | Втулка |
26 | Манжета 2.2-30х52-3 | Манжета 2.2-30х52-3 |
27 | Кольцо 016-020-25-2-51-1668 | Кольцо 016-020-25-2-51-1668 |
28 | 2501-15-152 | Труба |
29 | 1501-15-15 | Валик |
30 | 2501-15-152-01 | Труба |
31 | 1501-15-16 | Валик |
32 | 1501-15-22 | Палец |
33 | 1501-15-18 | Рычаг |
Вкладка 2 - Заголовок:
БЛОК УПРАВЛЕНИЯ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1501-15-20-20СП | Блок управления | |
1501-15-20СБ | Блок управления | |
1 | 1501-15-21 | Крышка |
2 | 1501-15-25 | Планка |
3 | 300220 | Гайка М12х1.25-6Н.04.019 ГОСТ 15522-70 |
4 | Шайба 8 Т | Шайба 8 Т |
5 | Болт М8-6gх25 | Болт М8-6gх25 |
6 | 239.1722091 | Прокладка регулировочная |
7 | 1501-15-24 | Винт |
8 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
9 | 385273 | Пружина |
10 | 1501-15-4 | Золотник |
11 | 1501-15-5 | Золотник |
12 | 1501-15-7 | Клапан |
13 | 385092 | Пружина |
14 | 1501-15-6 | Плунжер |
15 | 1501-15-14 | Стопор |
16 | 1501-15-9 | Золотник |
17 | 1501-15-65 | Поршень |
18 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
19 | 1501-15-20 | Крышка |
20 | Кольцо 038-046-46-2-51-1668 | Кольцо 038-046-46-2-51-1668 |
21 | 1501-15-1 | Корпус |
21 | 1501-15-1-20 | Корпус |
22 | 1501-15-3 | Золотник |
Вкладка 3 - Заголовок:
БЛОК УПРАВЛЕНИЯ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1501-15-41-20СБ | Блок управления | |
1501-15-41СБ | Блок управления | |
1 | 580272 | Кольцо С28 ГОСТ 13941-86 |
2 | 1501-15-62 | Корпус |
3 | Кольцо 018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 |
4 | 2501-15-151 | Заглушка |
5 | 450299 | Прокладка |
5 | 450299-20 | Прокладка |
6 | 700-37-2182-01 | Пробка |
6 | 700-37-2182-01-20 | Пробка |
7 | 1501-15-60 | Крышка |
8 | 370260 | Пробка 3-КГ 1/4 20.019 ТУ 23.1.506-91 |
9 | 375331 | Пробка |
9 | 375331-20 | Пробка |
10 | 385050-05 | Пружина |
11 | 1501-15-46 | Клапан |
12 | 1501-15-49 | Корпус |
12 | 1501-15-49-20 | Корпус |
13 | 312501-91-145 | Клин |
14 | 450298 | Прокладка |
14 | 450298-20 | Прокладка |
15 | 1501-15-61 | Крышка |
16 | Болт М8-6gх25 | Болт М8-6gх25 |
17 | Шайба 8 Т | Шайба 8 Т |
18 | Гайка М8 | Гайка М8 |
19 | 2501-15-152 | Труба |
20 | 1501-15-57 | Валик |
21 | Манжета 2.2-30х52-3 | Манжета 2.2-30х52-3 |
22 | 1501-15-59 | Рычаг |
23 | 1501-15-37 | Рычаг |
24 | 1501-15-36 | Рычаг |
25 | Подшипник 941/15 | Подшипник 941/15 |
26 | 1501-15-56 | Валик |
27 | Подшипник 941/15 | Подшипник 941/15 |
28 | Кольцо 016-020-25-2-51-1668 | Кольцо 016-020-25-2-51-1668 |
29 | 1501-15-55 | Валик |
30 | 2501-15-152-01 | Труба |
31 | 1501-15-51 | Золотник |
32 | 385581 | Пружина |
33 | 47-59-205 | Кольцо |
34 | 1501-15-50 | Золотник |
35 | 1501-15-64 | Кольцо |
36 | 1501-15-63 | Кольцо |
37 | 580174 | Кольцо С18 |
38 | 315290 | Шайба |
39 | 385391 | Пружина |
40 | 1501-15-52 | Плунжер |
41 | 1501-15-53 | Толкатель |
42 | 385579 | Пружина |
43 | 1501-15-54 | Толкатель |
44 | 1501-15-52-01 | Плунжер |
Вкладка 4 - Заголовок:
ГИДРОТРАНСФОРМАТОР С РЕДУКТОРОМ ПРИВОДА НАСОСОВ
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-14-2-01СБ | Гидротрансформатор с редуктором при вода насосов | |
1101-14-2СБ | Гидротрансформатор с редуктором привода насосов | |
1 | Шайба 8 Т | Шайба 8 Т |
2 | 280120 | Болт М8-6gх20 |
2 | 280120-20 | Болт М8-6gх20 |
3 | 370140-08 | Пробка КГ 1/4 40х.089 ОСТ 23.1.117-83 |
4 | 1101-14-30 | Пластина |
5 | 2501-26-293 | Заглушка |
6 | 1101-60-107-20СП | Патрубок |
6 | 1101-60-107СБ | Патрубок |
7 | Датчик ТМ100В | Датчик ТМ100В |
7 | Датчик ТМ100В-Т | Датчик ТМ100В-Т |
8 | 450224 | Прокладка |
8 | 450224-20 | Прокладка |
9 | 280590 | Рым-болт М16.019 ГОСТ 4751-73 |
9 | 280590-20 | Рым-болт М16.029 ГОСТ 4751-73 |
10 | 285330 | Болт |
11 | Проволока 1.6-0-С | Проволока 1.6-0-С |
12 | Кольцо 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 |
13 | Болт М8-6gх55 | Болт М8-6gх55 |
14 | 1101-14-29 | Фланец |
15 | Болт М10-6gх70 | Болт М10-6gх70 |
16 | Шайба 10 ОТ | Шайба 10 ОТ |
17 | 580637 | Кольцо С75 |
18 | 370710 | Пробка |
18 | 370710-20 | Пробка |
19 | 700-38-2637 | Пружина |
20 | 2001-14-17СБ | Клапан |
21 | Кольцо 027-032-30-2-51-1668 | Кольцо 027-032-30-2-51-1668 |
22 | 280230 | Болт М10-6gх25 |
22 | 280230-20 | Болт М10-6gх25 |
23 | Болт М10-6gх30 | Болт М10-6gх30 |
24 | Кольцо 039-045-36-2-51-1668 | Кольцо 039-045-36-2-51-1668 |
25 | 310280 | Шайба 16х1.01.10.019 ГОСТ 10450-78 |
26 | 385253 | Пружина |
27 | 1101-14-34 | Втулка |
28 | 1101-14-35 | Корпус |
29 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
30 | 375330 | Пробка |
30 | 375330-20 | Пробка |
31 | Кольцо 018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 |
32 | 1101-14-40 | Штуцер |
32 | 1101-14-40-20 | Штуцер |
33 | Кольцо 075-081-36-2-ИРП1314-1 | Кольцо 075-081-36-2-ИРП1314-1 |
34 | 700-40-5336 | Прокладка |
34 | 700-40-5336-20 | Прокладка |
35 | 2501-15-138-01-20СП | Клапан |
35 | 2501-15-138-01СБ | Клапан |
36 | Шайба 12 ОТ | Шайба 12 ОТ |
37 | 280388 | Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 |
37 | 280388-20 | Болт М12-6gх90.109.40Х029 ГОСТ 7795-70 |
Вкладка 5 - Заголовок:
ГИДРОТРАНСФОРМАТОР С РЕДУКТОРОМ ПРИВОДА НАСОСОВ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-14-2-01СБ | Гидротрансформатор с редуктором при вода насосов | |
1101-14-2СБ | Гидротрансформатор с редуктором привода насосов | |
1 | Шайба 8 Т | Шайба 8 Т |
2 | 280120 | Болт М8-6gх20 |
2 | 280120-20 | Болт М8-6gх20 |
3 | 370140-08 | Пробка КГ 1/4 40х.089 ОСТ 23.1.117-83 |
4 | 1101-14-30 | Пластина |
5 | 2501-26-293 | Заглушка |
6 | 1101-60-107-20СП | Патрубок |
6 | 1101-60-107СБ | Патрубок |
7 | Датчик ТМ100В | Датчик ТМ100В |
7 | Датчик ТМ100В-Т | Датчик ТМ100В-Т |
8 | 450224 | Прокладка |
8 | 450224-20 | Прокладка |
9 | 280590 | Рым-болт М16.019 ГОСТ 4751-73 |
9 | 280590-20 | Рым-болт М16.029 ГОСТ 4751-73 |
10 | 285330 | Болт |
11 | Проволока 1.6-0-С | Проволока 1.6-0-С |
12 | Кольцо 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 |
13 | Болт М8-6gх55 | Болт М8-6gх55 |
14 | 1101-14-29 | Фланец |
15 | Болт М10-6gх70 | Болт М10-6gх70 |
16 | Шайба 10 ОТ | Шайба 10 ОТ |
17 | 580637 | Кольцо С75 |
18 | 370710 | Пробка |
18 | 370710-20 | Пробка |
19 | 700-38-2637 | Пружина |
20 | 2001-14-17СБ | Клапан |
21 | Кольцо 027-032-30-2-51-1668 | Кольцо 027-032-30-2-51-1668 |
22 | 280230 | Болт М10-6gх25 |
22 | 280230-20 | Болт М10-6gх25 |
23 | Болт М10-6gх30 | Болт М10-6gх30 |
24 | Кольцо 039-045-36-2-51-1668 | Кольцо 039-045-36-2-51-1668 |
25 | 310280 | Шайба 16х1.01.10.019 ГОСТ 10450-78 |
26 | 385253 | Пружина |
27 | 1101-14-34 | Втулка |
28 | 1101-14-35 | Корпус |
29 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
30 | 375330 | Пробка |
30 | 375330-20 | Пробка |
31 | Кольцо 018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 |
32 | 1101-14-40 | Штуцер |
32 | 1101-14-40-20 | Штуцер |
33 | Кольцо 075-081-36-2-ИРП1314-1 | Кольцо 075-081-36-2-ИРП1314-1 |
34 | 700-40-5336 | Прокладка |
34 | 700-40-5336-20 | Прокладка |
35 | 2501-15-138-01-20СП | Клапан |
35 | 2501-15-138-01СБ | Клапан |
36 | Шайба 12 ОТ | Шайба 12 ОТ |
37 | 280388 | Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 |
37 | 280388-20 | Болт М12-6gх90.109.40Х029 ГОСТ 7795-70 |
Вкладка 6 - Заголовок:
ДЕЛИТЕЛЬ ПОТОКА
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-15-15-20СП | Делитель потока | |
1101-15-15СБ | Делитель потока | |
1 | 375714 | Пробка |
1 | 375714-20 | Пробка |
2 | Кольцо 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 |
3 | 1101-15-47 | Золотник |
4 | Кольцо 034-038-25-2-3 | Кольцо 034-038-25-2-3 |
5 | 1101-15-51 | Пробка |
5 | 1101-15-51-20 | Пробка |
6 | 385274 | Пружина |
7 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 |
8 | 385578 | Пружина |
9 | 310280 | Шайба 16х1.01.10.019 ГОСТ 10450-78 |
10 | 1101-15-46 | Золотник |
11 | 1101-15-45 | Корпус |
11 | 1101-15-45-20 | Корпус |
12 | 1101-15-49 | Клапан |
13 | 700-38-2556 | Пружина |
14 | 1101-15-48 | Плунжер |
15 | 580272 | Кольцо С28 ГОСТ 13941-86 |
16 | 1101-15-50 | Крышка |
17 | 580160 | Кольцо С16 ГОСТ 13941-86 |
18 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
19 | 385394 | Пружина |
20 | Шайба 10 | Шайба 10 |
21 | Болт М8-6gх25 | Болт М8-6gх25 |
22 | Кольцо 018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 |
23 | 375331 | Пробка |
23 | 375331-20 | Пробка |
Вкладка 7 - Заголовок:
КРЫШКА
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-15-9-20СП | Крышка | |
1101-15-9СБ | Крышка | |
1 | 700-37-2054 | Пробка 4-КГ 3/4 20.019 |
2 | 3500-15-15-20СП | Пробка |
2 | 3500-15-15СБ | Пробка |
3 | Кольцо 024-028-25-2-51-1668 | Кольцо 024-028-25-2-51-1668 |
4 | 3500-15-9 | Упор |
5 | 700-38-2641 | Пружина |
6 | 3500-15-8 | Втулка |
7 | 385278 | Пружина |
8 | 3500-15-16 | Шайба |
9 | 370650 | Пробка 4-КГ 1/2 45.019 |
10 | 1101-15-31 | Клапан |
11 | 1101-15-36 | Крышка |
11 | 1101-15-36-20 | Крышка |
12 | А64.23.000СБ | Пробка сливная |
Вкладка 8 - Заголовок:
ФИЛЬТР
Вкладка 8 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-15-10-20СП | Фильтр | |
1101-15-10СБ | Фильтр | |
1 | 1101-15-9-20СП | Крышка |
1 | 1101-15-9СБ | Крышка |
2 | Кольцо 045-050-30-2-51-1668 | Кольцо 045-050-30-2-51-1668 |
3 | 1101-15-32 | Втулка |
4 | 1101-15-33 | Стержень |
5 | 46-26-632-20СП | Элемент фильтрующий |
5 | 46-26-632СБ | Элемент фильтрующий |
6 | Элемент фильтрующий Т150-1012040 ТУ3117.008.002358-97 | Элемент фильтрующий Т150-1012040 ТУ3117.008.002358-97 |
7 | Кольцо 040-048-46-2-51-1668 | Кольцо 040-048-46-2-51-1668 |
8 | 1101-15-35 | Втулка |
9 | Кольцо 007-011-25-2-51-1668 | Кольцо 007-011-25-2-51-1668 |
10 | 1101-15-34 | Чашка |
11 | 385240-05 | Пружина |
12 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 |
12 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 |
13 | Кольцо 050-055-30-2-51-1668 | Кольцо 050-055-30-2-51-1668 |
14 | 300160 | Гайка |
15 | Шплинт 2х20 | Шплинт 2х20 |
Характеристики
Управление трактором Четра Т-11.01Я
Вкладка 1 - Заголовок:
ПРИВОД УПРАВЛЕНИЯ
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-13-50-02-20СП | Привод управления | |
1 | ТТ2501-13-189СБ | Крышка |
4 | 3501-13-135-20СП | Тяга |
4 | 3501-13-135СБ | Тяга |
5 | Болт М8-6gх25 | Болт М8-6gх25 |
6 | Болт М10-6gх55 | Болт М10-6gх55 |
7 | Болт М10-6gх30 | Болт М10-6gх30 |
8 | Шайба 10 ОТ | Шайба 10 ОТ |
9 | 404-13-173 | Тяга |
9 | 404-13-173-20 | Тяга |
11 | 3501-13-128 | Корпус |
13 | 3501-13-183 | Фиксатор |
14 | 700-38-2563 | Пружина |
14 | 700-38-2563-20 | Пружина |
15 | 2501-13-299 | Рукоятка |
18 | 3501-13-214-20СП | Тяга |
18 | 3501-13-214СБ | Тяга |
19 | 3501-13-230-01-20СП | Мостик |
19 | 3501-13-230-01СБ | Мостик |
20 | Болт М6-6gх16 | Болт М6-6gх16 |
21 | Шайба 6 Т | Шайба 6 Т |
22 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
22 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
23 | Гайка М6 | Гайка М6 |
24 | 3501-13-215-01-20СП | Мостик |
24 | 3501-13-215-01СБ | Мостик |
25 | Шайба 8 Т | Шайба 8 Т |
Вкладка 2 - Заголовок:
ПРИВОД УПРАВЛЕНИЯ
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-13-50-02-20СП | Привод управления | |
1 | ТТ2501-13-189СБ | Крышка |
4 | 3501-13-135-20СП | Тяга |
4 | 3501-13-135СБ | Тяга |
5 | Болт М8-6gх25 | Болт М8-6gх25 |
6 | Болт М10-6gх55 | Болт М10-6gх55 |
7 | Болт М10-6gх30 | Болт М10-6gх30 |
8 | Шайба 10 ОТ | Шайба 10 ОТ |
9 | 404-13-173 | Тяга |
9 | 404-13-173-20 | Тяга |
11 | 3501-13-128 | Корпус |
13 | 3501-13-183 | Фиксатор |
14 | 700-38-2563 | Пружина |
14 | 700-38-2563-20 | Пружина |
15 | 2501-13-299 | Рукоятка |
18 | 3501-13-214-20СП | Тяга |
18 | 3501-13-214СБ | Тяга |
19 | 3501-13-230-01-20СП | Мостик |
19 | 3501-13-230-01СБ | Мостик |
20 | Болт М6-6gх16 | Болт М6-6gх16 |
21 | Шайба 6 Т | Шайба 6 Т |
22 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
22 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
23 | Гайка М6 | Гайка М6 |
24 | 3501-13-215-01-20СП | Мостик |
24 | 3501-13-215-01СБ | Мостик |
25 | Шайба 8 Т | Шайба 8 Т |
Вкладка 3 - Заголовок:
ПРИВОД УПРАВЛЕНИЯ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-13-50-02-20СП | Привод управления | |
1 | ТТ2501-13-189СБ | Крышка |
4 | 3501-13-135-20СП | Тяга |
4 | 3501-13-135СБ | Тяга |
5 | Болт М8-6gх25 | Болт М8-6gх25 |
6 | Болт М10-6gх55 | Болт М10-6gх55 |
7 | Болт М10-6gх30 | Болт М10-6gх30 |
8 | Шайба 10 ОТ | Шайба 10 ОТ |
9 | 404-13-173 | Тяга |
9 | 404-13-173-20 | Тяга |
11 | 3501-13-128 | Корпус |
13 | 3501-13-183 | Фиксатор |
14 | 700-38-2563 | Пружина |
14 | 700-38-2563-20 | Пружина |
15 | 2501-13-299 | Рукоятка |
18 | 3501-13-214-20СП | Тяга |
18 | 3501-13-214СБ | Тяга |
19 | 3501-13-230-01-20СП | Мостик |
19 | 3501-13-230-01СБ | Мостик |
20 | Болт М6-6gх16 | Болт М6-6gх16 |
21 | Шайба 6 Т | Шайба 6 Т |
22 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
22 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
23 | Гайка М6 | Гайка М6 |
24 | 3501-13-215-01-20СП | Мостик |
24 | 3501-13-215-01СБ | Мостик |
25 | Шайба 8 Т | Шайба 8 Т |
Вкладка 4 - Заголовок:
ПРИВОД УПРАВЛЕНИЯ
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-13-50-02-20СП | Привод управления | |
1 | Гайка М6 | Гайка М6 |
2 | Болт М10-6gх30 | Болт М10-6gх30 |
3 | Шайба 10 ОТ | Шайба 10 ОТ |
4 | 3501-13-223-20СП | Крышка |
4 | 3501-13-223СБ | Крышка |
5 | Болт М6-6gх16 | Болт М6-6gх16 |
6 | Шайба 6 Т | Шайба 6 Т |
7 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
7 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
8 | 3501-13-143-20СП | Блок управления |
8 | 3501-13-143СБ | Блок управления |
9 | Болт М8-6gх40 | Болт М8-6gх40 |
10 | Шайба 8 Т | Шайба 8 Т |
11 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
11 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
12 | 500093 | Кольцо СП 26.5-19-3.5 ТУ17 РСФСР35-7755-84 |
13 | Подшипник 942/20 | Подшипник 942/20 |
14 | 310330 | Шайба 20.01.08кп.019 ГОСТ 10450-78 |
14 | 310330-20 | Шайба 20.01.08кп.0221 ГОСТ 10450-78 |
15 | 404-13-226 | Зажим |
15 | 404-13-226-20 | Зажим |
16 | 3501-13-122 | Ось |
17 | 3501-13-127 | Планка |
17 | 3501-13-127-20 | Планка |
18 | 3501-13-130-20СП | Тяга |
18 | 3501-13-130СБ | Тяга |
19 | 404-13-269 | Ось |
19 | 404-13-269-20 | Ось |
20 | Шплинт 3.2х14 | Шплинт 3.2х14 |
21 | 3501-13-128-20СП | Тяга |
21 | 3501-13-128СБ | Тяга |
22 | 2501-13-196 | Упор |
22 | 2501-13-196-20 | Упор |
23 | 300220 | Гайка М12х1.25-6Н.04.019 ГОСТ 15522-70 |
23 | 300220-20 | Гайка М12х1.25-6Н.04.029 ГОСТ 15522-70 |
Вкладка 5 - Заголовок:
УПРАВЛЕНИЕ ТРАКТОРОМ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-13-1-01СБ | Управление трактором | |
1 | 2501-13-232-09-20СП | Рычаг |
1 | 2501-13-232-09СБ | Рычаг |
2 | Болт М8-6gх30 | Болт М8-6gх30 |
3 | 340350 | Шпонка 5х7.5 ГОСТ 24071-80 |
4 | 1101-13-21-20СП | Тяга |
4 | 1101-13-21СБ | Тяга |
5 | 1101-13-15-20СП | Тяга |
5 | 1101-13-15СБ | Тяга |
6 | 404-13-269 | Ось |
6 | 404-13-269-20 | Ось |
7 | Шплинт 3.2х14 | Шплинт 3.2х14 |
8 | Гайка М6 | Гайка М6 |
9 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
9 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
10 | 404-13-269-02 | Ось |
10 | 404-13-269-02-20 | Ось |
11 | 1101-13-28-20СП | Тяга |
11 | 1101-13-28СБ | Тяга |
12 | 2001-13-68-02-20СП | Тяга |
12 | 2001-13-68-02СБ | Тяга |
13 | 2001-13-69-02-20СП | Тяга |
13 | 2001-13-69-02СБ | Тяга |
14 | 2001-13-24-20СП | Тяга |
14 | 2001-13-24СБ | Тяга |
15 | 2001-13-28-20СП | Рычаг |
15 | 2001-13-28СБ | Рычаг |
16 | 2001-13-31СБ | Рычаг |
17 | 2001-13-24-01-20СП | Тяга |
17 | 2001-13-24-01СБ | Тяга |
18 | 2501-13-232-07-20СП | Рычаг |
18 | 2501-13-232-07СБ | Рычаг |
19 | 2501-13-233-02-20СП | Рычаг |
19 | 2501-13-233-02СБ | Рычаг |
Вкладка 6 - Заголовок:
УПРАВЛЕНИЕ ТРАКТОРОМ
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-13-1-01-20СБ | Управление трактором | |
1 | 340350 | Шпонка 5х7.5 ГОСТ 24071-80 |
2 | Болт М8-6gх25 | Болт М8-6gх25 |
3 | 2001-13-91СБ | Рычаг |
4 | Шплинт 3.2х14 | Шплинт 3.2х14 |
5 | 404-13-269 | Ось |
5 | 404-13-269-20 | Ось |
Вкладка 7 - Заголовок:
УПРАВЛЕНИЕ ТРАКТОРОМ
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-13-1-01СБ | Управление трактором | |
1 | 1101-13-50-02-20СП | Привод управления |
1 | 1101-13-50-02СБ | Привод управления |
2 | 1102-13-106-20СП | Тяга |
2 | 1102-13-106СБ | Тяга |
3 | 2001-13-86-03-20СП | Тяга |
3 | 2001-13-86-03СБ | Тяга |
4 | 2001-13-117-02-20СП | Переходник |
4 | 2001-13-117-02СБ | Переходник |
Характеристики
Сиденье Четра Т-11.01Я
Вкладка 1 - Заголовок:
УСТАНОВКА СИДЕНЬЯ
Характеристики
Облицовка Четра Т-11.01Я
Вкладка 1 - Заголовок:
ОБЛИЦОВКА
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1102-55-1-20СП | Облицовка | |
1102-55-1СБ | Облицовка | |
1 | 310230 | Шайба 12.01.08кп.019 ГОСТ 6958-78 |
1 | 310230-20 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 |
2 | Шайба 12 ОТ | Шайба 12 ОТ |
3 | Болт М12х1.25-6gх25 | Болт М12х1.25-6gх25 |
4 | 1101-55-149 | Планка |
4 | 1101-55-149-20 | Планка |
5 | 1101-55-16-20СП | Крыло |
5 | 1101-55-16СБ | Крыло |
6 | 2001-55-149 | Уголок |
6 | 2001-55-149-20 | Уголок |
7 | 280385 | Болт М12х1.25-6gх80.109.40Х.019 ГОСТ 7795-70 |
7 | 280385-20 | Болт М12х1.25-6gх80.109.40Х.029 ГОСТ 7795-70 |
8 | 1101-55-22-20СП | Контейнер |
8 | 1101-55-22СБ | Контейнер |
9 | 2001-53-44 | Упор |
10 | Гайка М6 | Гайка М6 |
11 | Шайба 6 Т | Шайба 6 Т |
12 | 310120 | Шайба 6.01.08кп.019 ГОСТ 6958-78 |
12 | 310120-20 | Шайба 6.01.08кп.0221 ГОСТ 6958-78 |
13 | 1101-55-17-20СП | Решетка |
13 | 1101-55-17СБ | Решетка |
14 | 315211 | Шайба |
14 | 315211-20 | Шайба |
15 | 281379 | Болт М12х1.25-6gх65.58.019 ГОСТ 7795-70 |
15 | 281379-20 | Болт М12х1.25-6gх65 ГОСТ 7795-70 |
16 | 1101-55-17-01-20СБ | Решетка |
16 | 1101-55-17-01СБ | Решетка |
17 | 1101-55-23-20СП | Контейнер |
17 | 1101-55-23СБ | Контейнер |
18 | 1101-55-16-01-20СП | Крыло |
18 | 1101-55-16-01СБ | Крыло |
19 | 1101-55-150 | Планка |
19 | 1101-55-150-20 | Планка |
20 | Болт М6-6gх16 | Болт М6-6gх16 |
21 | 2001-55-30СБ | Ручка |
22 | 2001-55-86 | Палец |
23 | 280750 | Болт М20х1.5-6gх120 |
23 | 280750-20 | Болт М20х1.5-6gх120 |
24 | Шайба 20 ОТ | Шайба 20 ОТ |
25 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 |
25 | 310310-20 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 |
26 | 1101-55-155 | Палец |
27 | 1101-55-28СБ | Упор |
28 | 401-55-383 | Ось |
29 | 46-43-105-01 | Кольцо |
29 | 46-43-105-01-20 | Кольцо |
30 | 300160 | Гайка |
30 | 300160-20 | Гайка |
31 | Шплинт 2х14 | Шплинт 2х14 |
32 | 401-55-384 | Защелка |
33 | Болт М12х1.25-6gх30 | Болт М12х1.25-6gх30 |
34 | 1102-55-37 | Прокладка |
34 | 1102-55-37-20 | Прокладка |
35 | 700-38-2563 | Пружина |
35 | 700-38-2563-20 | Пружина |
36 | 2501-55-215 | Стержень |
37 | Шплинт 4х25 | Шплинт 4х25 |
38 | 2501-55-169СБ | Ручка |
39 | 1101-55-142 | Планка |
39 | 1101-55-142-20 | Планка |
40 | Болт М8-6gх20 | Болт М8-6gх20 |
41 | Шайба 8 Т | Шайба 8 Т |
42 | 1101-55-146 | Прокладка |
42 | 1101-55-146-20 | Прокладка |
Вкладка 2 - Заголовок:
ОБЛИЦОВКА
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1102-55-1-20СП | Облицовка | |
1102-55-1СБ | Облицовка | |
1 | 310230 | Шайба 12.01.08кп.019 ГОСТ 6958-78 |
1 | 310230-20 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 |
2 | Шайба 12 ОТ | Шайба 12 ОТ |
3 | Болт М12х1.25-6gх25 | Болт М12х1.25-6gх25 |
4 | 1101-55-149 | Планка |
4 | 1101-55-149-20 | Планка |
5 | 1101-55-16-20СП | Крыло |
5 | 1101-55-16СБ | Крыло |
6 | 2001-55-149 | Уголок |
6 | 2001-55-149-20 | Уголок |
7 | 280385 | Болт М12х1.25-6gх80.109.40Х.019 ГОСТ 7795-70 |
7 | 280385-20 | Болт М12х1.25-6gх80.109.40Х.029 ГОСТ 7795-70 |
8 | 1101-55-22-20СП | Контейнер |
8 | 1101-55-22СБ | Контейнер |
9 | 2001-53-44 | Упор |
10 | Гайка М6 | Гайка М6 |
11 | Шайба 6 Т | Шайба 6 Т |
12 | 310120 | Шайба 6.01.08кп.019 ГОСТ 6958-78 |
12 | 310120-20 | Шайба 6.01.08кп.0221 ГОСТ 6958-78 |
13 | 1101-55-17-20СП | Решетка |
13 | 1101-55-17СБ | Решетка |
14 | 315211 | Шайба |
14 | 315211-20 | Шайба |
15 | 281379 | Болт М12х1.25-6gх65.58.019 ГОСТ 7795-70 |
15 | 281379-20 | Болт М12х1.25-6gх65 ГОСТ 7795-70 |
16 | 1101-55-17-01-20СБ | Решетка |
16 | 1101-55-17-01СБ | Решетка |
17 | 1101-55-23-20СП | Контейнер |
17 | 1101-55-23СБ | Контейнер |
18 | 1101-55-16-01-20СП | Крыло |
18 | 1101-55-16-01СБ | Крыло |
19 | 1101-55-150 | Планка |
19 | 1101-55-150-20 | Планка |
20 | Болт М6-6gх16 | Болт М6-6gх16 |
21 | 2001-55-30СБ | Ручка |
22 | 2001-55-86 | Палец |
23 | 280750 | Болт М20х1.5-6gх120 |
23 | 280750-20 | Болт М20х1.5-6gх120 |
24 | Шайба 20 ОТ | Шайба 20 ОТ |
25 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 |
25 | 310310-20 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 |
26 | 1101-55-155 | Палец |
27 | 1101-55-28СБ | Упор |
28 | 401-55-383 | Ось |
29 | 46-43-105-01 | Кольцо |
29 | 46-43-105-01-20 | Кольцо |
30 | 300160 | Гайка |
30 | 300160-20 | Гайка |
31 | Шплинт 2х14 | Шплинт 2х14 |
32 | 401-55-384 | Защелка |
33 | Болт М12х1.25-6gх30 | Болт М12х1.25-6gх30 |
34 | 1102-55-37 | Прокладка |
34 | 1102-55-37-20 | Прокладка |
35 | 700-38-2563 | Пружина |
35 | 700-38-2563-20 | Пружина |
36 | 2501-55-215 | Стержень |
37 | Шплинт 4х25 | Шплинт 4х25 |
38 | 2501-55-169СБ | Ручка |
39 | 1101-55-142 | Планка |
39 | 1101-55-142-20 | Планка |
40 | Болт М8-6gх20 | Болт М8-6gх20 |
41 | Шайба 8 Т | Шайба 8 Т |
42 | 1101-55-146 | Прокладка |
42 | 1101-55-146-20 | Прокладка |
Вкладка 3 - Заголовок:
ОБЛИЦОВКА
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1102-55-1-20СП | Облицовка | |
1102-55-1СБ | Облицовка | |
1 | 1102-55-14-20СП | Боковина |
1 | 1102-55-14СБ | Боковина |
2 | 315211 | Шайба |
2 | 315211-20 | Шайба |
3 | 280361 | Болт М12х1.25-6gх45.109.40Х019 ГОСТ 7796-70 |
3 | 280361-20 | Болт М12х 1.25-6gх45.109.40Х029 ГОСТ 7796-70 |
4 | Шайба 12 ОТ | Шайба 12 ОТ |
5 | 1102-55-13-20СБ | Боковина |
5 | 1102-55-13СБ | Боковина |
6 | 1101-55-29-20СП | Крышка |
6 | 1101-55-29СБ | Крышка |
7 | Болт М8-6gх20 | Болт М8-6gх20 |
8 | Шайба 8 Т | Шайба 8 Т |
9 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
9 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
10 | 1102-55-15-20СБ | Кронштейн |
10 | 1102-55-15СБ | Кронштейн |
11 | 280544 | Болт М16х1.5-6gх45.109.40Х019 ГОСТ 7796-70 |
11 | 280544-20 | Болт М16х1.5-6gх45.109.40Х029 ГОСТ 7796-70 |
12 | Шайба 16 ОТ | Шайба 16 ОТ |
13 | 310270 | Шайба 16.01.20.019 ГОСТ 11371-78 |
13 | 310270-20 | Шайба 16.01.20.0221 ГОСТ 11371-78 |
14 | Болт М12х1.25-6gх25 | Болт М12х1.25-6gх25 |
15 | 2501-55-574 | Планка |
15 | 2501-55-574-20 | Планка |
16 | 700-31-2295 | Пластина стопорная |
16 | 700-31-2295-20 | Пластина стопорная |
17 | Болт М12х1.25-6gх30 | Болт М12х1.25-6gх30 |
18 | 310230 | Шайба 12.01.08кп.019 ГОСТ 6958-78 |
18 | 310230-20 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 |
19 | 1102-55-10-20СБ | Боковина |
19 | 1102-55-10СБ | Боковина |
20 | 1102-55-10-01-20СП | Боковина |
20 | 1102-55-10-01СБ | Боковина |
21 | 1102-55-11-01-20СП | Стойка |
21 | 1102-55-11-01СБ | Стойка |
22 | 700-31-2209 | Шайба ГОСТ 11371-78 |
22 | 700-31-2209-20 | Шайба ГОСТ 11371-78 |
23 | 2501-55-297-01 | Накладка |
24 | 280535 | Болт М16х1.5-6gх38.109.40Х.019 ГОСТ 7796-70 |
24 | 280535-20 | Болт М16х1.5-6gх38.109.40Х.029 ГОСТ 7796-70 |
25 | 2501-55-297 | Накладка |
26 | 1102-55-11-20СБ | Стойка |
26 | 1102-55-11СБ | Стойка |
27 | 1101-55-10-20СП | Корпус |
27 | 1101-55-10СБ | Корпус |
28 | 1102-55-35 | Планка |
28 | 1102-55-35-20 | Планка |
29 | Болт М8-6gх25 | Болт М8-6gх25 |
30 | 1102-55-16-20СП | Створка |
30 | 1102-55-16СБ | Створка |
31 | 1102-55-17-20СП | Створка |
31 | 1102-55-17СБ | Створка |
32 | 1102-55-18-20СП | Крышка |
32 | 1102-55-18СБ | Крышка |
Вкладка 4 - Заголовок:
УСТАНОВКА КОЖУХОВ
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-64-2-20СБ | Установка кожухов | |
1101-64-2СБ | Установка кожухов | |
1 | 1101-64-14-20СП | Кожух |
1 | 1101-64-14СБ | Кожух |
2 | 1101-64-15-20СП | Кожух |
2 | 1101-64-15СБ | Кожух |
3 | 1101-64-16-20СП | Кожух |
3 | 1101-64-16СБ | Кожух |
4 | 1101-64-17-20СП | Кожух |
4 | 1101-64-17СБ | Кожух |
5 | Болт М12х1.25-6gх25 | Болт М12х1.25-6gх25 |
6 | Шайба 12 ОТ | Шайба 12 ОТ |
7 | 46-64-66 | Крышка |
7 | 46-64-66-20 | Крышка |
8 | 403-64-31 | Скоба |
8 | 403-64-31-20 | Скоба |
9 | 280764 | Болт М20х1.5-6gх150.109.40Х.019 ГОСТ 7798-70 |
9 | 280764-20 | Болт М20х1.5-6gх150.109.40Х.029 ГОСТ 7798-70 |
10 | 300310 | Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70 |
10 | 300310-20 | Гайка М20х1.5-6Н.12.40Х.029 ГОСТ 5915-70 |
11 | Шайба 20 ОТ | Шайба 20 ОТ |
12 | 475240 | Ось |
12 | 475240-20 | Ось |
13 | Шплинт 3.2х25 | Шплинт 3.2х25 |
14 | 280725 | Болт М20х1.5-6gх50.109.40Х.019 ГОСТ 7796-70 |
14 | 280725-20 | Болт М20х1.5-6gх50.109.40Х.029 ГОСТ 7796-70 |
15 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 |
15 | 310310-20 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 |
Вкладка 5 - Заголовок:
УСТАНОВКА КОЖУХОВ (ДЛЯ МОДЕЛИ Т-11.01ЯМ)
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-64-2-01-20СП | Установка кожухов | |
1101-64-2-01СБ | Установка кожухов | |
1 | 1101-64-14-20СП | Кожух |
1 | 1101-64-14СБ | Кожух |
2 | 1101-64-15-20СП | Кожух |
2 | 1101-64-15СБ | Кожух |
3 | 1101-64-16-20СП | Кожух |
3 | 1101-64-16СБ | Кожух |
4 | 1101-64-17-01-20СП | Кожух |
4 | 1101-64-17-01СБ | Кожух |
5 | Болт М12х1.25-6gх25 | Болт М12х1.25-6gх25 |
6 | Шайба 12 ОТ | Шайба 12 ОТ |
7 | 46-64-66 | Крышка |
7 | 46-64-66-20 | Крышка |
8 | 403-64-31 | Скоба |
8 | 403-64-31-20 | Скоба |
9 | 280764 | Болт М20х1.5-6gх150.109.40Х.019 ГОСТ 7798-70 |
9 | 280764-20 | Болт М20х1.5-6gх150.109.40Х.029 ГОСТ 7798-70 |
10 | 300310 | Гайка М20х1.5-6Н.12.40Х.019 ГОСТ 5915-70 |
10 | 300310-20 | Гайка М20х1.5-6Н.12.40Х.029 ГОСТ 5915-70 |
11 | Шайба 20 ОТ | Шайба 20 ОТ |
12 | 475240 | Ось |
12 | 475240-20 | Ось |
13 | Шплинт 3.2х25 | Шплинт 3.2х25 |
14 | 280725 | Болт М20х1.5-6gх50.109.40Х.019 ГОСТ 7796-70 |
14 | 280725-20 | Болт М20х1.5-6gх50.109.40Х.029 ГОСТ 7796-70 |
15 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 |
15 | 310310-20 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 |
Характеристики
Кабина Четра Т-11.01Я
Вкладка 1 - Заголовок:
КАБИНА
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
2501-59-1СБ | Кабина | |
1 | 2501-59-101-20СП | Каркас |
1 | 2501-59-101СБ | Каркас |
2 | 46-59-419-02 | Кант №23 |
3 | 2501-59-73-02 | Окантовка |
4 | 2501-59-119СБ | Стеклопакет |
5 | 401-59-422 | Планка |
5 | 401-59-422-20 | Планка |
6 | 2501-59-105 | Стержень |
6 | 2501-59-105-20 | Стержень |
7 | 46-59-245-20СП | Створка |
7 | 46-59-245СБ | Створка |
8 | 280535 | Болт М16х1.5-6gх38.109.40Х.019 ГОСТ 7796-70 |
8 | 280535-20 | Болт М16х1.5-6gх38.109.40Х.029 ГОСТ 7796-70 |
9 | Шайба 16 ОТ | Шайба 16 ОТ |
10 | 310270 | Шайба 16.01.20.019 ГОСТ 11371-78 |
10 | 310270-20 | Шайба 16.01.20.0221 ГОСТ 11371-78 |
11 | 2501-59-109-20СП | Дверь |
11 | 2501-59-109СБ | Дверь |
12 | 46-59-419-01 | Кант №23 |
13 | 2501-59-73-01 | Окантовка |
14 | 2501-59-118СБ | Стеклопакет |
15 | 2501-59-130 | Втулка |
16 | 2501-59-134-20СП | Ручка |
16 | 2501-59-134СБ | Ручка |
17 | 2501-59-84-01 | Втулка |
18 | 2501-59-84 | Втулка |
19 | 2501-59-73 | Окантовка |
20 | 46-59-419 | Кант №23 |
21 | 2501-59-117СБ | Стеклопакет |
22 | 2501-59-110-20СП | Дверь |
22 | 2501-59-110СБ | Дверь |
23 | Уплотнитель двери 5320-6107147-20 | Уплотнитель двери 5320-6107147-20 |
24 | 2501-59-130-01 | Втулка |
25 | 2501-59-252-01 | Защелка |
25 | 2501-59-252-01-20 | Защелка |
26 | 2501-59-129-01 | Поводок |
27 | 2501-59-102 | Винт |
27 | 2501-59-102-20 | Винт |
28 | 2501-59-135-20СП | Ручка |
28 | 2501-59-135СБ | Ручка |
29 | 2501-59-129 | Поводок |
30 | 2501-59-252 | Защелка |
30 | 2501-59-252-20 | Защелка |
31 | Уплотнитель 2107-6107018 | Уплотнитель 2107-6107018 |
32 | 2501-59-149-01 | Панель |
33 | 2501-59-146 | Панель |
34 | 2501-59-120СБ | Стеклопакет |
35 | 2501-59-73-03 | Окантовка |
36 | 46-59-419-03 | Кант №23 |
37 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
37 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
38 | Шайба 8 Т | Шайба 8 Т |
39 | Болт М8-6gх30 | Болт М8-6gх30 |
40 | 2501-59-103 | Планка |
40 | 2501-59-103-20 | Планка |
41 | 2501-59-85 | Пружина |
41 | 2501-59-85-20 | Пружина |
42 | 2501-59-262 | Стержень |
43 | 700-38-2641 | Пружина |
44 | 2501-59-100 | Ось |
44 | 2501-59-100-20 | Ось |
45 | 2501-59-85-01 | Пружина |
45 | 2501-59-85-01-20 | Пружина |
46 | 2501-59-131-20СП | Крышка |
46 | 2501-59-131СБ | Крышка |
47 | 2501-59-138-20СП | Стопор |
47 | 2501-59-138СБ | Стопор |
48 | 2501-59-101 | Ручка |
49 | Болт М8-6gх20 | Болт М8-6gх20 |
50 | Гайка М6 | Гайка М6 |
51 | Шайба 6 Т | Шайба 6 Т |
52 | 2501-59-89 | Накладка |
52 | 2501-59-89-20 | Накладка |
53 | 2501-59-137-20СП | Стопор |
53 | 2501-59-137СБ | Стопор |
54 | 2501-59-130-20СП | Крышка |
54 | 2501-59-130СБ | Крышка |
55 | 2501-59-172 | Втулка |
56 | Механизм цилиндровый 950.41.0115 | Механизм цилиндровый 950.41.0115 |
57 | Шайба 5 | Шайба 5 |
58 | Винт В.М5-6gх16 | Винт В.М5-6gх16 |
59 | 2501-59-147-01 | Лист |
60 | 2501-59-147 | Лист |
61 | 2501-59-147-06 | Лист |
62 | 2501-59-147-02 | Лист |
63 | 2501-59-148 | Панель |
64 | 2501-59-257 | Панель |
65 | 2501-59-147-07 | Лист |
66 | 2501-59-159-20СП | Кронштейн |
66 | 2501-59-159СБ | Кронштейн |
67 | 300220 | Гайка М12х1.25-6Н.04.019 ГОСТ 15522-70 |
67 | 300220-20 | Гайка М12х1.25-6Н.04.029 ГОСТ 15522-70 |
68 | 2501-59-185 | Винт |
68 | 2501-59-185-20 | Винт |
69 | 2501-59-200 | Втулка |
70 | 2501-59-199 | Пластина |
71 | Винт В.М4-6gх25 | Винт В.М4-6gх25 |
72 | Шайба 4 | Шайба 4 |
73 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 |
73 | 310080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 |
Вкладка 2 - Заголовок:
КАБИНА
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
2501-59-1-01-20СП | Кабина | |
2501-59-1-01СБ | Кабина | |
2501-59-1-20СП | Кабина | |
1 | 2501-59-101-01-20СП | Каркас |
1 | 2501-59-101-01СБ | Каркас |
2 | Болт М8-6gх35 | Болт М8-6gх35 |
3 | Гайка М8 | Гайка М8 |
4 | Шайба 8 Т | Шайба 8 Т |
5 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
5 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
6 | 401-59-266-20СП | Крышка |
6 | 401-59-266СБ | Крышка |
Вкладка 3 - Заголовок:
КАБИНА
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
2501-59-1СБ | Кабина | |
1 | 2501-59-101-20СП | Каркас |
1 | 2501-59-101СБ | Каркас |
2 | 46-59-419-02 | Кант №23 |
3 | 2501-59-73-02 | Окантовка |
4 | 2501-59-119СБ | Стеклопакет |
5 | 401-59-422 | Планка |
5 | 401-59-422-20 | Планка |
6 | 2501-59-105 | Стержень |
6 | 2501-59-105-20 | Стержень |
7 | 46-59-245-20СП | Створка |
7 | 46-59-245СБ | Створка |
8 | 280535 | Болт М16х1.5-6gх38.109.40Х.019 ГОСТ 7796-70 |
8 | 280535-20 | Болт М16х1.5-6gх38.109.40Х.029 ГОСТ 7796-70 |
9 | Шайба 16 ОТ | Шайба 16 ОТ |
10 | 310270 | Шайба 16.01.20.019 ГОСТ 11371-78 |
10 | 310270-20 | Шайба 16.01.20.0221 ГОСТ 11371-78 |
11 | 2501-59-109-20СП | Дверь |
11 | 2501-59-109СБ | Дверь |
12 | 46-59-419-01 | Кант №23 |
13 | 2501-59-73-01 | Окантовка |
14 | 2501-59-118СБ | Стеклопакет |
15 | 2501-59-130 | Втулка |
16 | 2501-59-134-20СП | Ручка |
16 | 2501-59-134СБ | Ручка |
17 | 2501-59-84-01 | Втулка |
18 | 2501-59-84 | Втулка |
19 | 2501-59-73 | Окантовка |
20 | 46-59-419 | Кант №23 |
21 | 2501-59-117СБ | Стеклопакет |
22 | 2501-59-110-20СП | Дверь |
22 | 2501-59-110СБ | Дверь |
23 | Уплотнитель двери 5320-6107147-20 | Уплотнитель двери 5320-6107147-20 |
24 | 2501-59-130-01 | Втулка |
25 | 2501-59-252-01 | Защелка |
25 | 2501-59-252-01-20 | Защелка |
26 | 2501-59-129-01 | Поводок |
27 | 2501-59-102 | Винт |
27 | 2501-59-102-20 | Винт |
28 | 2501-59-135-20СП | Ручка |
28 | 2501-59-135СБ | Ручка |
29 | 2501-59-129 | Поводок |
30 | 2501-59-252 | Защелка |
30 | 2501-59-252-20 | Защелка |
31 | Уплотнитель 2107-6107018 | Уплотнитель 2107-6107018 |
32 | 2501-59-149-01 | Панель |
33 | 2501-59-146 | Панель |
34 | 2501-59-120СБ | Стеклопакет |
35 | 2501-59-73-03 | Окантовка |
36 | 46-59-419-03 | Кант №23 |
37 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
37 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
38 | Шайба 8 Т | Шайба 8 Т |
39 | Болт М8-6gх30 | Болт М8-6gх30 |
40 | 2501-59-103 | Планка |
40 | 2501-59-103-20 | Планка |
41 | 2501-59-85 | Пружина |
41 | 2501-59-85-20 | Пружина |
42 | 2501-59-262 | Стержень |
43 | 700-38-2641 | Пружина |
44 | 2501-59-100 | Ось |
44 | 2501-59-100-20 | Ось |
45 | 2501-59-85-01 | Пружина |
45 | 2501-59-85-01-20 | Пружина |
46 | 2501-59-131-20СП | Крышка |
46 | 2501-59-131СБ | Крышка |
47 | 2501-59-138-20СП | Стопор |
47 | 2501-59-138СБ | Стопор |
48 | 2501-59-101 | Ручка |
49 | Болт М8-6gх20 | Болт М8-6gх20 |
50 | Гайка М6 | Гайка М6 |
51 | Шайба 6 Т | Шайба 6 Т |
52 | 2501-59-89 | Накладка |
52 | 2501-59-89-20 | Накладка |
53 | 2501-59-137-20СП | Стопор |
53 | 2501-59-137СБ | Стопор |
54 | 2501-59-130-20СП | Крышка |
54 | 2501-59-130СБ | Крышка |
55 | 2501-59-172 | Втулка |
56 | Механизм цилиндровый 950.41.0115 | Механизм цилиндровый 950.41.0115 |
57 | Шайба 5 | Шайба 5 |
58 | Винт В.М5-6gх16 | Винт В.М5-6gх16 |
59 | 2501-59-147-01 | Лист |
60 | 2501-59-147 | Лист |
61 | 2501-59-147-06 | Лист |
62 | 2501-59-147-02 | Лист |
63 | 2501-59-148 | Панель |
64 | 2501-59-257 | Панель |
65 | 2501-59-147-07 | Лист |
66 | 2501-59-159-20СП | Кронштейн |
66 | 2501-59-159СБ | Кронштейн |
67 | 300220 | Гайка М12х1.25-6Н.04.019 ГОСТ 15522-70 |
67 | 300220-20 | Гайка М12х1.25-6Н.04.029 ГОСТ 15522-70 |
68 | 2501-59-185 | Винт |
68 | 2501-59-185-20 | Винт |
69 | 2501-59-200 | Втулка |
70 | 2501-59-199 | Пластина |
71 | Винт В.М4-6gх25 | Винт В.М4-6gх25 |
72 | Шайба 4 | Шайба 4 |
73 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 |
73 | 310080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 |
Вкладка 4 - Заголовок:
КАБИНА
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
2501-59-1-01-20СП | Кабина | |
2501-59-1-01СБ | Кабина | |
2501-59-1-20СП | Кабина | |
1 | ТТ2501-23-2 | Ручка |
2 | 2501-59-158-20СП | Направляющая |
2 | 2501-59-158СБ | Направляющая |
3 | 2501-59-106 | Проставка |
3 | 2501-59-106-20 | Проставка |
4 | 2501-59-158-01-20СП | Направляющая |
4 | 2501-59-158-01СБ | Направляющая |
5 | Болт М10-6gх30 | Болт М10-6gх30 |
6 | Шайба 10 | Шайба 10 |
7 | 2501-59-243-01 | Шайба |
7 | 2501-59-243-01-20 | Шайба |
8 | Болт М8-6gх20 | Болт М8-6gх20 |
9 | Шайба 8 Т | Шайба 8 Т |
10 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
10 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
11 | 2501-59-150-20СП | Кронштейн |
11 | 2501-59-150СБ | Кронштейн |
12 | Зеркало 700.82.01.010-1 | Зеркало 700.82.01.010-1 |
14 | 401-59-260-20СП | Гнездо |
14 | 401-59-260СБ | Гнездо |
15 | 2501-59-150 | Кронштейн |
15 | 2501-59-150-20 | Кронштейн |
16 | 400085 | Опора |
17 | Винт В.М4-6gх16 | Винт В.М4-6gх16 |
18 | Шайба 4 | Шайба 4 |
19 | 2501-59-156СБ | Крючок |
20 | 2501-59-167СБ | Стеклопакет СПКТ ТУ21-0287200-005-91 |
21 | 46-59-419-04 | Кант №23 |
22 | 2501-59-73-07 | Окантовка |
23 | 2501-59-163-20СП | Панель |
23 | 2501-59-163СБ | Панель |
24 | 400442 | Чехол |
25 | 2501-59-229 | Ось |
26 | Хомут стяжной червячный 1055-У-02 | Хомут стяжной червячный 1055-У-02 |
27 | Уплотнитель 2107-6107018 | Уплотнитель 2107-6107018 |
28 | 2501-59-224 | Пластина |
29 | 2501-59-225 | Пластина |
30 | Болт М10-6gх20 | Болт М10-6gх20 |
31 | 2501-59-226 | Стопор |
32 | 2501-59-161-20СП | Поручень |
32 | 2501-59-161СБ | Поручень |
33 | 2501-59-227 | Ограничитель |
34 | Винт В.М5-6gх16 | Винт В.М5-6gх16 |
35 | Шайба 5 | Шайба 5 |
36 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 |
36 | 310080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 |
37 | 2501-59-228 | Рукоятка |
38 | 46-23-133 | Рукоятка |
39 | 2501-59-164СБ | Стопор |
40 | 700-38-2095 | Пружина |
41 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 |
41 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 |
42 | 2501-59-120СБ | Стеклопакет |
43 | Винт В.М6-6gх12 | Винт В.М6-6gх12 |
44 | Шайба 6 Т | Шайба 6 Т |
45 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
45 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
Вкладка 5 - Заголовок:
ПОЛ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
3501-24-1-03-20СП | Пол | |
3501-24-1-03СБ | Пол | |
1 | Винт В.М6-6gх12 | Винт В.М6-6gх12 |
2 | Шайба 6 Т | Шайба 6 Т |
3 | 3501-24-135-20СП | Крышка |
3 | 3501-24-135СБ | Крышка |
4 | Болт М8-6gх70 | Болт М8-6gх70 |
5 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
5 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
6 | 3501-24-146-20СП | Крышка |
6 | 3501-24-146СБ | Крышка |
6 | Болт М8-6gх20 | Болт М8-6gх20 |
7 | Шайба 8 Т | Шайба 8 Т |
8 | 3501-24-124 | Кожух |
8 | 3501-24-124-20 | Кожух |
9 | Винт В.М8-6gх18 | Винт В.М8-6gх18 |
10 | 3501-24-129 | Уплотнение |
10 | 3501-24-129-20 | Уплотнение |
11 | 3501-24-128 | Уплотнение |
11 | 3501-24-128-20 | Уплотнение |
12 | 3501-24-138 | Коврик |
13 | 3501-24-137 | Коврик |
13 | 3501-24-137-20 | Коврик |
14 | 3501-24-41-01 | Коврик |
14 | 3501-24-41-01-20 | Коврик |
15 | 3501-24-41 | Коврик |
15 | 3501-24-41-20 | Коврик |
19 | 2501-24-200 | Шайба стопорная |
19 | 2501-24-200-20 | Шайба стопорная |
20 | 2501-24-150-01 | Пластина |
20 | 2501-24-150-01-20 | Пластина |
21 | 3501-24-245 | Кронштейн |
21 | 3501-24-245-20 | Кронштейн |
22 | Болт М6-6gх16 | Болт М6-6gх16 |
23 | Винт В.М6-6gх18 | Винт В.М6-6gх18 |
24 | 3501-24-228 | Кожух |
24 | 3501-24-228-20 | Кожух |
25 | 3501-24-84 | Коврик |
26 | 3501-24-55-01 | Коврик |
26 | 3501-24-55-01-20 | Коврик |
27 | 3501-24-55 | Коврик |
27 | 3501-24-55-20 | Коврик |
28 | 3501-24-54 | Коврик |
28 | 3501-24-54-20 | Коврик |
29 | 3501-24-138-20СП | Балка |
29 | 3501-24-138СБ | Балка |
30 | 3501-24-143 | Уплотнение |
30 | 3501-24-143-20 | Уплотнение |
31 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 |
31 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 |
32 | Шайба 10 ОТ | Шайба 10 ОТ |
33 | Болт М10-6gх20 | Болт М10-6gх20 |
34 | 3501-24-302 | Пластина |
34 | 3501-24-302-20 | Пластина |
35 | 3501-24-138-01-20СП | Балка |
35 | 3501-24-138-01СБ | Балка |
36 | Болт М10-6gх30 | Болт М10-6gх30 |
37 | 3501-24-130 | Уплотнение |
37 | 3501-24-130-20 | Уплотнение |
38 | 401-24-210-20СП | Упор |
38 | 401-24-210СБ | Упор |
39 | 3501-24-132-01 | Коврик |
40 | 3501-24-132 | Коврик |
41 | 3501-24-35-01 | Коврик |
41 | 3501-24-35-01-20 | Коврик |
42 | 3501-24-35 | Коврик |
42 | 3501-24-35-20 | Коврик |
43 | ТГ2501-13-155-01-20СП | Тяга |
43 | ТТ2501-13-155-01СБ | Тяга |
44 | Шплинт 3.2х14 | Шплинт 3.2х14 |
45 | 404-13-269 | Ось |
45 | 404-13-269-20 | Ось |
46 | Болт М8-6gх30 | Болт М8-6gх30 |
47 | 3501-24-127 | Уплотнение |
47 | 3501-24-127-20 | Уплотнение |
48 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 |
48 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 |
49 | Гайка М8 | Гайка М8 |
50 | 3501-24-203 | Ручка |
50 | 3501-24-203-20 | Ручка |
51 | 3501-24-59-01 | Коврик |
52 | 3501-24-59 | Коврик |
53 | 3501-24-52-01 | Коврик |
53 | 3501-24-52-01-20 | Коврик |
54 | 3501-24-52 | Коврик |
54 | 3501-24-52-20 | Коврик |
55 | 3501-24-101-03-20СП | Каркас |
55 | 3501-24-101-03СБ | Каркас |
56 | Шайба 24Т | Шайба 24Т |
57 | 3501-24-129-20СП | Крышка |
57 | 3501-24-129СБ | Крышка |
58 | 3501-24-36 | Коврик |
58 | 3501-24-36-20 | Коврик |
59 | 3501-24-36-01 | Коврик |
59 | 3501-24-36-01-20 | Коврик |
60 | 3501-24-134 | Коврик |
61 | 3501-24-134-01 | Коврик |
62 | 3501-24-195 | Коврик |
62 | 3501-24-195-20 | Коврик |
63 | 3501-24-196 | Коврик |
63 | 3501-24-196-20 | Коврик |
64 | 3501-24-197 | Коврик |
64 | 3501-24-197-20 | Коврик |
65 | 3501-24-197-01 | Коврик |
65 | 3501-24-197-01-20 | Коврик |
66 | 3501-24-198 | Коврик |
67 | 3501-24-139 | Уплотнение |
67 | 3501-24-139-20 | Уплотнение |
68 | 3501-24-139-20СП | Балка |
68 | 3501-24-139СБ | Балка |
69 | Болт М8-6gх50 | Болт М8-6gх50 |
70 | 3501-24-150-20СП | Крышка |
70 | 3501-24-150СБ | Крышка |
Вкладка 6 - Заголовок:
ПОЛ
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
3501-24-1-03-20СП | Пол | |
3501-24-1-03СБ | Пол | |
1 | Винт В.М6-6gх12 | Винт В.М6-6gх12 |
2 | Шайба 6 Т | Шайба 6 Т |
3 | 3501-24-135-20СП | Крышка |
3 | 3501-24-135СБ | Крышка |
4 | Болт М8-6gх70 | Болт М8-6gх70 |
5 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 |
5 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
6 | 3501-24-146-20СП | Крышка |
6 | 3501-24-146СБ | Крышка |
6 | Болт М8-6gх20 | Болт М8-6gх20 |
7 | Шайба 8 Т | Шайба 8 Т |
8 | 3501-24-124 | Кожух |
8 | 3501-24-124-20 | Кожух |
9 | Винт В.М8-6gх18 | Винт В.М8-6gх18 |
10 | 3501-24-129 | Уплотнение |
10 | 3501-24-129-20 | Уплотнение |
11 | 3501-24-128 | Уплотнение |
11 | 3501-24-128-20 | Уплотнение |
12 | 3501-24-138 | Коврик |
13 | 3501-24-137 | Коврик |
13 | 3501-24-137-20 | Коврик |
14 | 3501-24-41-01 | Коврик |
14 | 3501-24-41-01-20 | Коврик |
15 | 3501-24-41 | Коврик |
15 | 3501-24-41-20 | Коврик |
19 | 2501-24-200 | Шайба стопорная |
19 | 2501-24-200-20 | Шайба стопорная |
20 | 2501-24-150-01 | Пластина |
20 | 2501-24-150-01-20 | Пластина |
21 | 3501-24-245 | Кронштейн |
21 | 3501-24-245-20 | Кронштейн |
22 | Болт М6-6gх16 | Болт М6-6gх16 |
23 | Винт В.М6-6gх18 | Винт В.М6-6gх18 |
24 | 3501-24-228 | Кожух |
24 | 3501-24-228-20 | Кожух |
25 | 3501-24-84 | Коврик |
26 | 3501-24-55-01 | Коврик |
26 | 3501-24-55-01-20 | Коврик |
27 | 3501-24-55 | Коврик |
27 | 3501-24-55-20 | Коврик |
28 | 3501-24-54 | Коврик |
28 | 3501-24-54-20 | Коврик |
29 | 3501-24-138-20СП | Балка |
29 | 3501-24-138СБ | Балка |
30 | 3501-24-143 | Уплотнение |
30 | 3501-24-143-20 | Уплотнение |
31 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 |
31 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 |
32 | Шайба 10 ОТ | Шайба 10 ОТ |
33 | Болт М10-6gх20 | Болт М10-6gх20 |
34 | 3501-24-302 | Пластина |
34 | 3501-24-302-20 | Пластина |
35 | 3501-24-138-01-20СП | Балка |
35 | 3501-24-138-01СБ | Балка |
36 | Болт М10-6gх30 | Болт М10-6gх30 |
37 | 3501-24-130 | Уплотнение |
37 | 3501-24-130-20 | Уплотнение |
38 | 401-24-210-20СП | Упор |
38 | 401-24-210СБ | Упор |
39 | 3501-24-132-01 | Коврик |
40 | 3501-24-132 | Коврик |
41 | 3501-24-35-01 | Коврик |
41 | 3501-24-35-01-20 | Коврик |
42 | 3501-24-35 | Коврик |
42 | 3501-24-35-20 | Коврик |
43 | ТГ2501-13-155-01-20СП | Тяга |
43 | ТТ2501-13-155-01СБ | Тяга |
44 | Шплинт 3.2х14 | Шплинт 3.2х14 |
45 | 404-13-269 | Ось |
45 | 404-13-269-20 | Ось |
46 | Болт М8-6gх30 | Болт М8-6gх30 |
47 | 3501-24-127 | Уплотнение |
47 | 3501-24-127-20 | Уплотнение |
48 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 |
48 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 |
49 | Гайка М8 | Гайка М8 |
50 | 3501-24-203 | Ручка |
50 | 3501-24-203-20 | Ручка |
51 | 3501-24-59-01 | Коврик |
52 | 3501-24-59 | Коврик |
53 | 3501-24-52-01 | Коврик |
53 | 3501-24-52-01-20 | Коврик |
54 | 3501-24-52 | Коврик |
54 | 3501-24-52-20 | Коврик |
55 | 3501-24-101-03-20СП | Каркас |
55 | 3501-24-101-03СБ | Каркас |
56 | Шайба 24Т | Шайба 24Т |
57 | 3501-24-129-20СП | Крышка |
57 | 3501-24-129СБ | Крышка |
58 | 3501-24-36 | Коврик |
58 | 3501-24-36-20 | Коврик |
59 | 3501-24-36-01 | Коврик |
59 | 3501-24-36-01-20 | Коврик |
60 | 3501-24-134 | Коврик |
61 | 3501-24-134-01 | Коврик |
62 | 3501-24-195 | Коврик |
62 | 3501-24-195-20 | Коврик |
63 | 3501-24-196 | Коврик |
63 | 3501-24-196-20 | Коврик |
64 | 3501-24-197 | Коврик |
64 | 3501-24-197-20 | Коврик |
65 | 3501-24-197-01 | Коврик |
65 | 3501-24-197-01-20 | Коврик |
66 | 3501-24-198 | Коврик |
67 | 3501-24-139 | Уплотнение |
67 | 3501-24-139-20 | Уплотнение |
68 | 3501-24-139-20СП | Балка |
68 | 3501-24-139СБ | Балка |
69 | Болт М8-6gх50 | Болт М8-6gх50 |
70 | 3501-24-150-20СП | Крышка |
70 | 3501-24-150СБ | Крышка |
Вкладка 7 - Заголовок:
УСТАНОВКА ЗАЩИТЫ КАБИНЫ
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-61-1-20СП | Установка защиты кабины | |
1101-61-1СБ | Установка защиты кабины | |
1 | 1101-61-103-01-20СП | Опора |
1 | 1101-61-103-01СБ | Опора |
2 | 1101-61-101-20СП | Рама |
2 | 1101-61-101СБ | Рама |
3 | 280742 | Болт М20-6gх85.109.40Х019 ГОСТ 7796-70 |
3 | 280742-20 | Болт М20-6gх85.109.40Х029 ГОСТ 7796-70 |
4 | Шайба 20 ОТ | Шайба 20 ОТ |
5 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 |
5 | 310310-20 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 |
6 | 1101-61-103-20СБ | Опора |
6 | 1101-61-103СБ | Опора |
7 | 280840 | Болт М24х2-6gх90.109.40Х019 ГОСТ 7796-70 |
7 | 280840-20 | Болт М24х2-6gх90.109. 40Х029 ГОСТ 7796-70 |
8 | Шайба 24 Т | Шайба 24 Т |
9 | 310350 | Шайба 24.01.10.019 ГОСТ 11371-78 |
9 | 310350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 |
10 | 401-61-44 | Поручень |
10 | 401-61-44-20 | Поручень |
11 | 280320 | Болт М12х1.25-6gх20.58.019 ГОСТ 7796-70 |
11 | 280320-20 | Болт М12х1.25-6gх20.58.029 ГОСТ 7796-70 |
12 | Шайба 12 ОТ | Шайба 12 ОТ |
13 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 |
13 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
14 | 420305 | Табличка |
14 | 420305-20 | Табличка |
15 | Винт В.М3-6gх10 | Винт В.М3-6gх10 |
16 | Шайба 3 | Шайба 3 |
Характеристики
Загрузить еще
- 1
- 2
