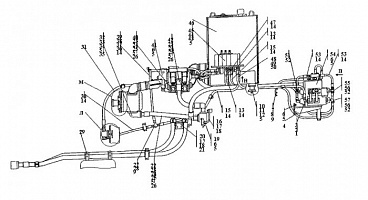

Установка гидросистемы Четра Т-15.02Я
Вкладка 1 - Заголовок:
1101-16-112СП КЛАПАН
Вкладка 1 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1101-16-112-20СП(SP) | Клапан | |
1101-16-112СБ | Клапан | |
1 | 37 5920-20 | Пробка |
1 | 375920 | Пробка |
2 | 026-032-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
3 | Б22.225-200 | Шарик Б22.225-200 |
4 | 385479 | Пружина |
5 | 1101-16-32 | Корпус |
6 | 1101-16-33 | Втулка |
7 | 580255 | Кольцо С26 ГОСТ 13940-86 |
Вкладка 2 - Заголовок:
1501-26-501-03СП ГИДРОЦИЛИНДР
Вкладка 2 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1501-26-501-03-20СП -20SP | Гидроцилиндр | |
1501-26-501-03СБ | Гидроцилиндр | |
1 | 1501-26-622 | Заглушка |
2 | 1501-26-507СБ | Клапан |
3 | 2701-28-158 | Кольцо защитное |
4 | 025-030-30-2-51-1668 | Кольцо ГОСТ 9833-73 |
5 | 1501-26-619 | Втулка |
5 | 1501-26-619-20 | Втулка |
6 | 1501-26--508-20СБ | Устройство перепускное |
6 | 1501-26-508СБ | Устройство перепускное |
7 | 28 0391-20 | Болт 3М12x1.25-6gx105 |
7 | 280391 | Болт 3М12x1.25-6gx105 |
8 | Шайба 12 ОТ | Шайба 12 ОТ |
9 | 030-035-30-2-ИРП-1314-1 | Кольцо 030-035-30-2-ИРП-1314-1 |
10 | 46-26-1546 | Кольцо уплотнительное |
11 | 1501-26--504-02-20СП(SP) | Трубопровод |
11 | 1501-26--504-02СБ | Трубопровод |
12 | 28 0385-20 | Болт М12х1.25-6х80.109.40Х.029 ГОСТ 7795-70 |
12 | 280385 | Болт М12х1.25-6gх80 ГОСТ 7795-70 |
13 | 2501-98-550 | Кольцо защитное |
14 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
15 | 30 0431-20 | Гайка М30х2 |
15 | 300431 | Гайка М30х2 |
16 | Шплинт 6.3x71 | Шплинт 6.3x71 |
17 | 31 0410-01 | Шайба 30 |
17 | 31 0410-01-20 | Шайба 30 |
18 | 1101-26-678 | Проушина |
19 | 1501-26-509СБ | Палец |
20 | 1101-26-676-03 | Шток |
20 | 1101-26-676-03-20 | Шток |
21 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
22 | 1501-26-616-01 | Скребок |
23 | 1501-26-640 | Крышка |
24 | 28 0830-20 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 |
24 | 280830 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 |
25 | Шайба 24Т | Шайба 24Т |
26 | Е22Т-063-30-2.5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2.5 |
27 | 1501-26-629 | Кольцо защитное |
28 | 100-110-58-2-ИРП 1314-1 | Кольцо ГОСТ 9833-73 |
29 | 1501-26-502--03-20СП(SP) | Корпус |
29 | 1501-26-502--03СБ | Корпус |
30 | 1501-26-625 | Палец |
31 | 585761 | Кольцо |
32 | 1501-26-624 | Втулка |
33 | 1501-26-611 | Поршень |
34 | 1501-26-612 | Втулка опорная |
35 | Е21Т-110-12-3.0 ТУ 2290-004-48774662-2002 | Поршневое опорно-направляющее кольцо Е21Т-110-12-3.0 ТУ 2290-004-48774662-2002 (допускается замена на поз.34) |
36 | 440005 | Шайба защитная |
37 | 042-050-46-2-51-1668 -00 | Кольцо 042-050-46-2-51-1668 -00 |
38 | 1501-26-613 | Кольцо уплотнительное |
39 | 090-100-58-2-51-1668 | Кольцо 090-100-58-2-51-1668 |
40 | 38327 | Пружина |
41 | 1501-26-623 | Проставка |
42 | 46-93-607-01 | Кольцо защитное |
43 | 026-032-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
44 | 1101-26-615 | Гайка специальная |
45 | Е01-063-12 | Уплотнение штоковое Е01-063-12 |
46 | 312001-26-109-01 | Кольцо уплотнительное |
47 | 070-080-58-2-51-1668 | Кольцо 070-080-58-2-51-1668 |
48 | 2501-93-506-04СБ | Грязесъемник 3-d |
49 | Грязесъемник 3-d | Грязесъемник 3-d |
Вкладка 3 - Заголовок:
1501-26-508СП УСТРОЙСТВО ПЕРЕПУСКНОЕ
Вкладка 3 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1501-26-508-20СП(SP) | Устройство перепускное | |
1501-26-508СБ | Устройство перепускное | |
1 | 28 2388-20 | Болт М12х1.25-6gх95 |
1 | 282388 | Болт М12х1.25-6gх95 |
2 | Шайба 12 ОТ | Шайба 12 ОТ |
3 | 1501-26-626 | Фланец |
4 | 2001-26-589-01 | Корпус |
5 | 37 5941-20 | Пробка |
5 | 375941 | Пробка |
6 | 026-032-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
7 | 2001-26-574-01 | Толкатель |
8 | 38327 | Пружина |
9 | 2001-26-575 | Плунжер |
10 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
11 | 440005 | Шайба защитная |
12 | 2001-26-572 | Фланец |
13 | 1501-26-628 | Заглушка |
13 | 1501-26-628-20 | Заглушка |
14 | 034-040-36-2-51-1668 | Кольцо 034-040-36-2-51-1668 |
15 | 28 0365-20 | Болт М12х1.25-6gх50 ГОСТ 7795-70 |
15 | 280365 | Болт М12х1.25-6gх50 ГОСТ 7796-70 |
16 | 37 5625-02 | Пробка |
16 | 37 5625-02-20 | Пробка |
17 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
18 | 1501-26-627-01 | Заглушка |
18 | 1501-26-627-01-20 | Заглушка |
19 | 025-030-30-2-51-1668 | Кольцо ГОСТ 9833-73 |
Вкладка 4 - Заголовок:
1522-26-10СП УСТАНОВКА ГИДРОЦИЛИНДРОВ
Вкладка 4 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1522-26-10-20СБ | Установка гидроцилиндров | |
1522-26-10СБ | Установка гидроцилиндров | |
1 | 2022-26-27-20СБ | Трубопровод |
1 | 2022-26-27СБ | Трубопровод |
2 | Болт М12x1.25-6gx35 | Болт М12x1.25-6gx35 |
3 | Шайба 12 ОТ | Шайба 12 ОТ |
4 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 |
4 | 310210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 |
5 | Шайба 12 | Шайба 12 |
6 | 2001-26-133 | Серьга |
6 | 2001-26-133-20 | Серьга |
7 | 31 5211-20 | Шайба |
7 | 315211 | Шайба |
8 | Болт М12x1.25-6gx30 | Болт М12x1.25-6gx30 |
9 | Болт М16-6gx45 | Болт М16-6gx45 |
10 | Шайба 16 ОТ | Шайба 16 ОТ |
11 | 1501-26-501--03-20СП(SP) | Гидроцилиндр d.110 |
11 | 1501-26-501--03СБ | Гидроцилиндр d.110 |
12 | 37 5941-20 | Пробка |
12 | 375941 | Пробка |
13 | 026-032-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
14 | 1101-26-63--01-20СП(SP) | Угольник |
14 | 1101-26-63-01СБ | Угольник |
15 | 2001-26-298 | Штуцер ввертной |
15 | 2001-26-298-20 | Штуцер ввертной |
16 | 1101-26-63-20СП(SP) | Угольник |
16 | 1101-26-63СБ | Угольник |
17 | 011101-97--509-05-20СП(SP) | Рукав d.20 |
17 | 011101-97-509-05СБ | Рукав d.20 |
18 | 1522-26-16-20СБ | Коллектор |
18 | 1522-26-16СБ | Коллектор |
19 | Болт М12-6gx30 | Болт М12-6gx30 |
20 | 2501-98-551 | Бугель |
20 | 2501-98-551-20 | Бугель |
21 | Болт М12x1.25-6gx65 | Болт М12x1.25-6gx65 |
22 | 28 0361-20 | Болт М12х1.25-6gх45 |
22 | 280361 | Болт М12х1.25-6gх45 |
23 | 312501-26-141 | Бугель |
23 | 312501-26-141-20 | Бугель |
24 | 700-40-6684-03 | Прокладка |
25 | Болт М8-6gx35 | Болт М8-6gx35 |
26 | Шайба 8Т | Шайба 8Т |
27 | 2022-26-542--04-20СБ | Рукав d.25 |
27 | 2022-26-542--04СБ | Рукав d.25 |
28 | 2022-26-542--03-20СБ | Рукав d.25 |
28 | 2022-26-542--03СБ | Рукав d.25 |
29 | 313512-26--20-20СБ | Трубопровод |
29 | 313512-26-20СБ | Трубопровод |
30 | 2501-26-300 | Скоба |
30 | 2501-26-300-20 | Скоба |
31 | 2501-26-301 | Планка |
31 | 2501-26-301-20 | Планка |
32 | 40 0354-05 | Втулка |
33 | 28 0544-20 | Болт М16х1.5-6gх45.109.40Х.029 ГОСТ 7796-70 |
33 | 280544 | Болт М16х1.5-6gх45.109.40Х.019 ГОСТ 7796-70 |
34 | Гайка М16x1.5 | Гайка М16x1.5 |
35 | 312501-94-155 | Планка |
35 | 312501-94-155-20 | Планка |
36 | 310225 | Шайба |
37 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
38 | 40 0354-03 | Втулка |
39 | 2501-26-220 | Скоба |
39 | 2501-26-220-20 | Скоба |
40 | 2501-26-221 | Планка |
40 | 2501-26-221-20 | Планка |
Вкладка 5 - Заголовок:
1522-26-10СП УСТАНОВКА ГИДРОЦИЛИНДРОВ
Вкладка 5 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 46-26-355--35-20СП(SP) | Рукав высокого давления d.16 армированный |
1 | 46-26-355-35СБ | Рукав высокого давления d.16 армированный |
2 | 46-26-355--34-20СП(SP) | Рукав высокого давления d.16 армированный |
2 | 46-26-355-34СБ | Рукав высокого давления d.16 армированный |
3 | 2001-26-85-20СП(SP) | Ось |
3 | 2001-26-85СБ | Ось |
4 | 400-26-55 | Заглушка |
4 | 400-26-55-20 | Заглушка |
5 | Н.036.01.3005 | Гайка накидная |
5 | Н.036.01.3005-01 | Гайка накидная |
6 | 2001-26-293 | Втулка опорная |
7 | 46-26-654 | Стопор |
8 | 46-26-659 | Крышка |
8 | 46-26-659-20 | Крышка |
9 | 31 5425-20 | Шайба |
9 | 315425 | Шайба |
10 | Болт М12x1.25-6gx30 | Болт М12x1.25-6gx30 |
11 | Шайба 12 ОТ | Шайба 12 ОТ |
12 | Масленка 1.2Кд6хр | Масленка 1.2Кд6хр |
12 | Масленка 1.2Ц6хр | Масленка 1.2Ц6хр |
13 | 2501-26-300 | Скоба |
13 | 2501-26-300-20 | Скоба |
14 | 2501-26-301 | Планка |
14 | 2501-26-301-20 | Планка |
15 | 40 0354-05 | Втулка |
16 | Болт М16x1.5-6gx35 | Болт М16x1.5-6gx35 |
17 | Гайка М16x1.5 | Гайка М16x1.5 |
18 | Шайба 16 ОТ | Шайба 16 ОТ |
19 | 312501-26-141 | Бугель |
19 | 312501-26-141-20 | Бугель |
20 | 700-40-6684-03 | Прокладка |
21 | Болт М8-6gx35 | Болт М8-6gx35 |
22 | Шайба 8Т | Шайба 8Т |
23 | 2501-98-551 | Бугель |
23 | 2501-98-551-20 | Бугель |
24 | 28 0361-20 | Болт М12х1.25-6gх45 |
24 | 280361 | Болт М12х1.25-6gх45 |
25 | 2001-26-299 | Кольцо |
26 | 2001-26-137 | Втулка опорная |
27 | 030-035-30-2-ИРП-1314-1 | Кольцо 030-035-30-2-ИРП-1314-1 |
28 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 |
28 | 280250 | Болт М10-6gх40 ГОСТ 7796-70 |
29 | Шайба 10 ОТ | Шайба 10 ОТ |
30 | 313512-26-537 | Фланец |
30 | 313512-26-537-20 | Фланец |
Вкладка 6 - Заголовок:
1522-26-15СП УСТАНОВКА РАСПРЕДЕЛИТЕЛЯ
Вкладка 6 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1522-26-15-20CП | Установка распределителя | |
1522-26-15CП | Установка распределителя | |
1 | Болт М12-6gx25 | Болт М12-6gx25 |
2 | Шайба 12 ОТ | Шайба 12 ОТ |
3 | 2022-26-23-20CП | Кронштейн |
3 | 2022-26-23CП | Кронштейн |
4 | 311102-26--528-20CП(SP) | Тройник |
4 | 311102-26-528CП | Тройник |
5 | 008-010-14-2-51-1668 | Кольцо |
6 | 311102-26-514--02-20CП(SP) | Угольник |
6 | 311102-26-514--02CП | Угольник |
7 | 311102-26--528-01-20CП(SP) | Тройник |
7 | 311102-26--528-01CП | Тройник |
8 | 311102-26--517-20CП(SP) | Рукав d.8 |
8 | 311102-26-517CБ | Рукав d.8 |
9 | 311102-26--514-03-20CП(SP) | Угольник |
9 | 311102-26--514-03CП | Угольник |
10 | 311102-26--517-41-20CП(SP) | Рукав d.8 |
10 | 311102-26-517-41CБ | Рукав d.8 |
11 | 313512-26-26 | Штуцер ввертной |
11 | 313512-26-26-20 | Штуцер ввертной |
12 | 0602-28-136К | Шайба специальная |
13 | 311102-26--517-36-20CП(SP) | Рукав d.8 |
13 | 311102-26-517-36CБ | Рукав d.8 |
14 | 311102-26--517-47-20CП(SP) | Рукав d.8 |
14 | 311102-26-517-47CБ | Рукав d.8 |
15 | 311102-26--517-51-20CП(SP) | Рукав d.8 |
15 | 311102-26-517-51CБ | Рукав d.8 |
16 | М6-1338-00/ 3М6-22М2J+ 2WYV11 | Гидрораспределитель М6-1338-00/ 3М6-22М2J+ 2WYV11 |
17 | 311102-26--523-20CП(SP) | Тройник |
17 | 311102-26-523CП | Тройник |
Вкладка 7 - Заголовок:
1522-26-1СП/-01СП/-02СП УСТАНОВКА ГИДРОСИСТЕМЫ
Вкладка 7 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1522-26-1-02СБ | Установка гидросистемы | |
1 | 2022-26-18-20СБ | Трубопровод |
1 | 2022-26-18СБ | Трубопровод |
2 | Болт М12-6gx70 | Болт М12-6gx70 |
3 | Шайба 12 ОТ | Шайба 12 ОТ |
4 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
5 | 2022-26-17-20СБ | Трубопровод |
5 | 2022-26-17СБ | Трубопровод |
6 | 28 0290-20 | Болт М10-6gx80 |
6 | 280290 | Болт М10-6gx80 |
7 | Шайба 10 ОТ | Шайба 10 ОТ |
8 | 038-046-46-2-51-1668 | Кольцо 038-046-46-2-51-1668 |
9 | 0602-28-25-01-20СБК | Угольник |
9 | 0602-28-25-01СБК | Угольник |
10 | 0602-28-136К | Шайба специальная |
11 | 313512-26-26-01 | Штуцер ввертной |
11 | 313512-26-26-01-20 | Штуцер ввертной |
12 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
13 | 0602-28-22--01-20СБК(SPК) | Рукав d.8 |
13 | 0602-28-22--01СБК(SPК) | Рукав d.8 |
14 | 008-010-14-2-51-1668 | Кольцо |
15 | 311102-26-514--02-20СП(SP) | Угольник |
15 | 311102-26-514--02СБ | Угольник |
16 | 313512-26-25 | Штуцер |
16 | 313512-26-25-20 | Штуцер |
17 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
18 | 311102-26-517--46-20СП(SP) | Рукав d.8 |
18 | 311102-26-517-46СБ | Рукав d.8 |
19 | 2001-26-99-01-20СП -20SP | Кронштейн |
19 | 2001-26-99-01СБ | Кронштейн |
20 | 2001-26-91-20СП(SP) | Трубопровод |
20 | 2001-26-91СБ | Трубопровод |
21 | 2501-25-37СБ | Амортизатор |
22 | 1101-25-36 | Накладка |
23 | Болт М16x1.5-6gx105 | Болт М16x1.5-6gx105 |
24 | Шайба 16 ОТ | Шайба 16 ОТ |
25 | 2022-26-19-20СБ | Трубопровод |
25 | 2022-26-19СБ | Трубопровод |
26 | 2022-26-15 | Муфта |
27 | 190-195-36-2-51-1668 | Кольцо |
28 | 700-58-2333 | Кольцо С42 ГОСТ 13940-86 |
29 | 1101-26-121-13 | Рукав |
29 | 1101-26-121-13-20 | Рукав |
30 | 2001-26-78-04-20СП -20SP | Трубопровод |
30 | 2001-26-78-04СБ | Трубопровод |
31 | Болт М16x1.5-6gx60 | Болт М16x1.5-6gx60 |
32 | Насос А7V0160LRDS/ 63L-NZB01 | Насос А7V0160LRDS/ 63L-NZB01 |
33 | 2022-26-16-20СБ | Трубопровод |
33 | 2022-26-16СБ | Трубопровод |
34 | 2022-26-25-20СБ | Тройник |
34 | 2022-26-25СБ | Тройник |
35 | 313512-26-530--01-20СБ | Рукав d.25 |
35 | 313512-26-530--01СБ | Рукав d.25 |
36 | 313512-26-31 | Заглушка |
36 | 313512-26-31-20 | Заглушка |
37 | 313512-26-537 | Фланец |
37 | 313512-26-537-20 | Фланец |
38 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 |
38 | 280250 | Болт М10-6gх40 ГОСТ 7796-70 |
39 | 030-035-30-2-ИРП-1314-1 | Кольцо 030-035-30-2-ИРП-1314-1 |
Вкладка 8 - Заголовок:
1522-26-1СП/-01СП/-02СП УСТАНОВКА ГИДРОСИСТЕМЫ
Вкладка 8 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 0602-28-136К | Шайба специальная |
2 | 313512-26-26 | Штуцер ввертной |
2 | 313512-26-26-20 | Штуцер ввертной |
3 | 311102-26-514--02-20СП(SP) | Угольник |
3 | 311102-26-514--02СБ | Угольник |
4 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
5 | 311102-26-514--03-20СП(SP) | Угольник |
5 | 311102-26-514--03СБ | Угольник |
6 | НАD1-200-1X/ 50J04C-1Е111-BA | Гидроаккумулятор НАD1-200-1X/ 50J04C-1Е111-BA |
7 | 2022-26-13 | Штуцер ввертной |
7 | 2022-26-13-20 | Штуцер ввертной |
8 | 2022-26-16 | Шайба специальная |
8 | 2022-26-16-20 | Шайба специальная |
9 | Гайка М16x1.5 | Гайка М16x1.5 |
10 | Шайба 16 ОТ | Шайба 16 ОТ |
11 | 019-023-25-2-51-1668 | Кольцо 019-023-25-2-51-1668 |
12 | 311102-26-523-20СП -20SP | Тройник |
12 | 311102-26-523СБ | Тройник |
13 | 008-010-14-2-51-1668 | Кольцо |
14 | 311102-26-517--36-20СП(SP) | Рукав d.8 |
14 | 311102-26-517-36СБ | Рукав d.8 |
15 | 311102-26-517--50-20СБ | Рукав d.8 |
15 | 311102-26-517-50СБ | Рукав d.8 |
16 | Болт М12x1.25-6gx30 | Болт М12x1.25-6gx30 |
17 | Шайба 12 ОТ | Шайба 12 ОТ |
18 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 |
18 | 310210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 |
19 | Шайба 12 | Шайба 12 |
20 | 313512-26-26-01 | Штуцер ввертной |
20 | 313512-26-26-01-20 | Штуцер ввертной |
21 | 0602-28-22--17-20СБК | Рукав d.8 |
21 | 0602-28-22--17СБК | Рукав d.8 |
22 | 1101-26-191 | Планка |
22 | 1101-26-191-20 | Планка |
23 | Болт М12x1.25-6gx20 | Болт М12x1.25-6gx20 |
24 | 1101-26-187 | Переходник |
24 | 1101-26-187-20 | Переходник |
25 | 37 5245-20 | Пробка |
25 | 375245 | Пробка |
26 | Шайба 20 | Шайба 20 |
27 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
28 | Н.036.23.002 | Контргайка |
28 | Н.036.23.002-01 | Контргайка |
29 | 0602-28-25--01-20СБК | Угольник |
29 | 0602-28-25--01СБК | Угольник |
30 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
31 | 030-035-30-2-ИРП-1314-1 | Кольцо 030-035-30-2-ИРП-1314-1 |
32 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 |
32 | 280250 | Болт М10-6gх40 ГОСТ 7796-70 |
33 | Шайба 10 ОТ | Шайба 10 ОТ |
34 | 313512-26-537 | Фланец |
34 | 313512-26-537-20 | Фланец |
35 | Болт М8-6gx40 | Болт М8-6gx40 |
36 | Шайба 8Т | Шайба 8Т |
37 | 5001-26-215 | Бугель |
37 | 5001-26-215-20 | Бугель |
38 | 700-40-6684 | Прокладка |
39 | 2501-26-217 | Планка |
39 | 2501-26-217-20 | Планка |
40 | 40 0354-05 | Втулка |
41 | 2501-26-216 | Скоба |
41 | 2501-26-216-20 | Скоба |
42 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
43 | 312501-94-105 | Бугель |
43 | 312501-94-105-20 | Бугель |
44 | 700-40-6684-01 | Прокладка |
45 | Болт М8-6gx70 | Болт М8-6gx70 |
46 | Болт М12x1.25-6gx40 | Болт М12x1.25-6gx40 |
47 | 46-11-476 | Шайба |
47 | 46-11-476-20 | Шайба |
48 | 2501-26-362 | Фланец |
48 | 2501-26-362-20 | Фланец |
49 | 700-40-5117 | Шайба защитная |
50 | 050-060-58-2-51-1668 | Кольцо 050-060-58-2-51-1668 |
51 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
52 | 313512-26-536 | Фланец |
52 | 313512-26-536-20 | Фланец |
53 | 28 0359-20 | Болт ЗМ12-6gх45 ГОСТ 7796-70 |
53 | 280359 | Болт ЗМ12-6gх45 ГОСТ 7796-70 |
54 | 28 0520-20 | Болт М16х1.5-6gх30 ГОСТ 7796-70 |
54 | 280520 | Болт М16х1.5-6gх30.109.40Х.019 ГОСТ 7796-70 |
55 | 088-095-46-2-51-1668 | Кольцо |
56 | 313512-26-535 | Фланец |
56 | 313512-26-535-20 | Фланец |
57 | 28 0501-20 | Болт М14-6gх50 |
57 | 280501 | Болт М14-6gх50 |
58 | Шайба 14 ОТ | Шайба 14 ОТ |
Вкладка 9 - Заголовок:
1522-26-1СП/-01СП/-02СП УСТАНОВКА ГИДРОСИСТЕМЫ
Вкладка 9 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
1 | 0602-28-136К | Шайба специальная |
2 | 313512-26-26 | Штуцер ввертной |
2 | 313512-26-26-20 | Штуцер ввертной |
3 | 311102-26-514--02-20СП(SP) | Угольник |
3 | 311102-26-514--02СБ | Угольник |
4 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
5 | 311102-26-514--03-20СП(SP) | Угольник |
5 | 311102-26-514--03СБ | Угольник |
6 | НАD1-200-1X/ 50J04C-1Е111-BA | Гидроаккумулятор НАD1-200-1X/ 50J04C-1Е111-BA |
7 | 2022-26-13 | Штуцер ввертной |
7 | 2022-26-13-20 | Штуцер ввертной |
8 | 2022-26-16 | Шайба специальная |
8 | 2022-26-16-20 | Шайба специальная |
9 | Гайка М16x1.5 | Гайка М16x1.5 |
10 | Шайба 16 ОТ | Шайба 16 ОТ |
11 | 019-023-25-2-51-1668 | Кольцо 019-023-25-2-51-1668 |
12 | 311102-26-523-20СП -20SP | Тройник |
12 | 311102-26-523СБ | Тройник |
13 | 008-010-14-2-51-1668 | Кольцо |
14 | 311102-26-517--36-20СП(SP) | Рукав d.8 |
14 | 311102-26-517-36СБ | Рукав d.8 |
15 | 311102-26-517--50-20СБ | Рукав d.8 |
15 | 311102-26-517-50СБ | Рукав d.8 |
16 | Болт М12x1.25-6gx30 | Болт М12x1.25-6gx30 |
17 | Шайба 12 ОТ | Шайба 12 ОТ |
18 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 |
18 | 310210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 |
19 | Шайба 12 | Шайба 12 |
20 | 313512-26-26-01 | Штуцер ввертной |
20 | 313512-26-26-01-20 | Штуцер ввертной |
21 | 0602-28-22--17-20СБК | Рукав d.8 |
21 | 0602-28-22--17СБК | Рукав d.8 |
22 | 1101-26-191 | Планка |
22 | 1101-26-191-20 | Планка |
23 | Болт М12x1.25-6gx20 | Болт М12x1.25-6gx20 |
24 | 1101-26-187 | Переходник |
24 | 1101-26-187-20 | Переходник |
25 | 37 5245-20 | Пробка |
25 | 375245 | Пробка |
26 | Шайба 20 | Шайба 20 |
27 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
28 | Н.036.23.002 | Контргайка |
28 | Н.036.23.002-01 | Контргайка |
29 | 0602-28-25--01-20СБК | Угольник |
29 | 0602-28-25--01СБК | Угольник |
30 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
31 | 030-035-30-2-ИРП-1314-1 | Кольцо 030-035-30-2-ИРП-1314-1 |
32 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 |
32 | 280250 | Болт М10-6gх40 ГОСТ 7796-70 |
33 | Шайба 10 ОТ | Шайба 10 ОТ |
34 | 313512-26-537 | Фланец |
34 | 313512-26-537-20 | Фланец |
35 | Болт М8-6gx40 | Болт М8-6gx40 |
36 | Шайба 8Т | Шайба 8Т |
37 | 5001-26-215 | Бугель |
37 | 5001-26-215-20 | Бугель |
38 | 700-40-6684 | Прокладка |
39 | 2501-26-217 | Планка |
39 | 2501-26-217-20 | Планка |
40 | 40 0354-05 | Втулка |
41 | 2501-26-216 | Скоба |
41 | 2501-26-216-20 | Скоба |
42 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
43 | 312501-94-105 | Бугель |
43 | 312501-94-105-20 | Бугель |
44 | 700-40-6684-01 | Прокладка |
45 | Болт М8-6gx70 | Болт М8-6gx70 |
46 | Болт М12x1.25-6gx40 | Болт М12x1.25-6gx40 |
47 | 46-11-476 | Шайба |
47 | 46-11-476-20 | Шайба |
48 | 2501-26-362 | Фланец |
48 | 2501-26-362-20 | Фланец |
49 | 700-40-5117 | Шайба защитная |
50 | 050-060-58-2-51-1668 | Кольцо 050-060-58-2-51-1668 |
51 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
52 | 313512-26-536 | Фланец |
52 | 313512-26-536-20 | Фланец |
53 | 28 0359-20 | Болт ЗМ12-6gх45 ГОСТ 7796-70 |
53 | 280359 | Болт ЗМ12-6gх45 ГОСТ 7796-70 |
54 | 28 0520-20 | Болт М16х1.5-6gх30 ГОСТ 7796-70 |
54 | 280520 | Болт М16х1.5-6gх30.109.40Х.019 ГОСТ 7796-70 |
55 | 088-095-46-2-51-1668 | Кольцо |
56 | 313512-26-535 | Фланец |
56 | 313512-26-535-20 | Фланец |
57 | 28 0501-20 | Болт М14-6gх50 |
57 | 280501 | Болт М14-6gх50 |
58 | Шайба 14 ОТ | Шайба 14 ОТ |
Вкладка 10 - Заголовок:
2001-26-30СП БАК ГИДРОСИСТЕМЫ
Вкладка 10 - Описание:
№ | Номер запчасти | Наименование запчасти |
---|---|---|
2001-26-30-20СП(SP) | Бак гидросистемы | |
2001-26-30СБ | Бак гидросистемы | |
1 | 46-26-303-20СП(SP) | Сапун |
1 | 46-26-303СБ | Сапун |
2 | 045-050-30-2-51-1668 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 |
3 | 2001-26-31-20СП(SP) | Бак |
3 | 2001-26-31СБ | Бак |
4 | 37 5625-20 | Пробка |
4 | 375625 | Пробка |
5 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
6 | ТМ 111-09 | Датчик сигнализатор температуры ТМ 111-09 |
7 | 2501-26-178 | Крышка |
7 | 2501-26-178-20 | Крышка |
8 | 270-280-58-2-3 | Кольцо ГОСТ 18829-73 |
9 | Болт М12x1.25-6gx25 | Болт М12x1.25-6gx25 |
10 | Шайба 12 ОТ | Шайба 12 ОТ |
11 | 37 5245-20 | Пробка |
11 | 375245 | Пробка |
12 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
13 | 40 0380-20 | Прокладка |
13 | 400380 | Прокладка |
14 | ЭФМ 020.1012040 | Элемент фильтрующий ЭФМ 020.1012040 |
15 | 700-38-2332 | Пружина |
16 | 3501-26-105СБ | Стакан |
17 | 2001-26-108 | Проставка |
18 | 37 5970-20 | Пробка |
18 | 375970 | Пробка |
19 | 31 3502-26-260 | Клапан |
20 | 700-38-2280 | Пружина |
21 | 2501-26-192СБ | Шток |
22 | 2501-26-185 | Втулка |
23 | 700-38-2183 | Пружина |
24 | 1101-26-181 | Крышка |
24 | 1101-26-181-20 | Крышка |
25 | 024-028-25-2-51-1668 | Кольцо 024-028-25-2-51-1668 |
26 | 3500-15-16-20СБ | Пробка |
26 | 3500-15-16СБ | Пробка |
27 | Винт В.М-6gx12 | Винт В.М-6gx12 |
28 | 46-26-1317 | Стекло |
29 | 46-26-957 | Отражатель |
30 | 400089 | Уплотнение |
31 | 46-26-964 | Крышка |
31 | 46-26-964-20 | Крышка |
32 | 040-045-30-2-51-1668 | Кольцо 040-045-30-2-51-1668 |
33 | 1101-16-112-20СП(SP) | Клапан |
33 | 1101-16-112СБ | Клапан |
Характеристики
